面板巨头京东方正探索一条独特的转型路径，将老旧显示产线改造为芯片封装生产线。这一策略不仅使其高调进军先进封装领域，更巧妙地盘活了巨额资产，有效缓解了行业沉重的折旧压力。这种“化腐朽为神奇”的模式，为传统制造业的升级提供了极具参考价值的范本。
智能速览
面板级封装（PLP）因其效率和成本优势，正成为芯片封装的新趋势。
京东方利用显示技术与芯片封装的相通性，切入先进封装赛道。
改造旧产线是京东方的核心优势，相比新建能大幅降低固定资产投入。
此举有望显著改善京东方财务表现，每年可减少数百亿折旧成本。
京东方已明确技术路线图，目标在2027年量产高规格玻璃基封装载板。
精华内容
京东方入局先进封装并非一时兴起，其背后是技术与商业逻辑的深思熟虑。其核心武器，正是那些被视为“包袱”的老旧产线。
封装新纪元
随着AI芯片和高带宽内存（HBM）等需要多芯片集成的技术兴起，芯片封装尺寸正不断扩大，传统晶圆级封装（WLP）因面积和形状限制面临瓶颈。
面板级封装（PLP）技术应运而生，它采用矩形玻璃或有机材料作为载体，面积远超圆形晶圆，可同时处理更多芯片，生产效率成倍提升。
更重要的是，矩形载体的材料利用率远高于圆形晶圆，在溅镀、涂覆、蚀刻等环节的成本优势显著，为满足未来芯片的集成需求提供了理想的解决方案。
跨界的技术桥梁
面板级封装并非凭空出现，它与显示面板制造技术高度相通。京东方等面板企业在大型玻璃处理、薄膜加工、曝光光刻等领域积累了深厚经验。

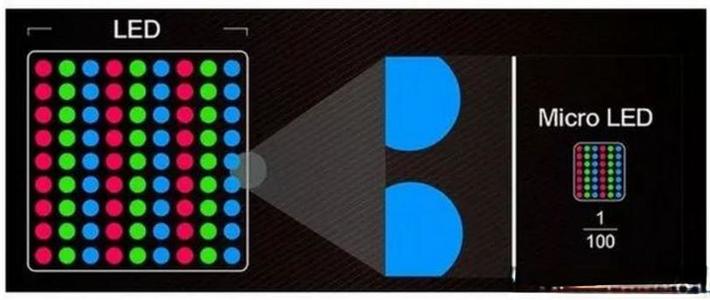

尤其在MiniLED/MicroLED（MLED）等高端显示技术中，关键的线宽-线距（L/S）等工艺指标已向半导体水准看齐，而玻璃基正是MLED封装的技术路径之一。
京东方已率先将自产的玻璃基板应用于MLED产品并实现量产，其线路精细度已达微米级，这为其进军芯片封装领域打下了坚实的技术基础。
盘活沉睡资产
京东方此番布局最精妙之处，在于解决了显示行业的一大痛点——巨额产线折旧。公司2023-2025年的年折旧额高达300-400亿元，占营业成本20%以上。
通过改造落后的LCD产线用于面板级封装，能大幅延长设备折旧年限。按照七年折旧法计算，即使仅延长一年，每年就能减少约10%的折旧，对利润的提振作用十分可观。
台湾群创的成功案例已验证了此模式的可行性，其面板级封装厂沿用了超过70%的折旧完的LCD设备，实现了大规模量产，这为京东方提供了清晰的参考路径。
清晰的目标蓝图
京东方并非浅尝辄止，而是制定了明确的技术发展路线图。公司计划在2025年启动玻璃基先进封装载板试验线建设。
目标是到2027年，实现深宽比20:1、封装尺寸110mm的玻璃基板量产；到2029年，则要突破5微米间距技术，封装面积扩大至120mm以上。
这些具体的技术指标，直接对标高端芯片封装的需求，标志着京东方正从显示领域的巨头，向半导体封装领域的重要参与者稳步迈进。
京东方的转型之路，展现了传统制造企业通过技术创新与资产重组实现价值重生的巨大潜力。这不仅是一场商业布局，更是对“落后产能”价值的重新定义。当更多企业开始思考如何让旧设备焕发新生时，整个制造业的升级图景是否会因此变得更加清晰？
