拆解报告：MOPOER迈珀 20000mAh 18W PD双向快充移动电源V20

此前充电头网到手一款爱派数码旗下的产品——MOPOER迈珀 10000mAh移动电源，并立马对其进行了拆解以及分享给大家，这款移动电源支持多种快充协议，面对现在市场上的主流手机品牌，开启快充都不成问题。

最近我们又拿到一款MOPOER迈珀移动电源，这款产品的容量更是达到了20000mAh，并且支持18W PD双向快充。那么这款电源的用料如何，跟前者比起来是否只是增大容量而已呢？下面小编就为大家一探究竟。

一、MOPOER迈珀 20000mAh移动电源外观

MOPOER迈珀移动电源包装整体采用黑色配色，正面居中是金印的“mopoer”品牌logo，下面是“迈珀-专注快速充电技术”字样。

包装盒为抽屉式设计，里面采用塑料内衬，这样包装轻便，且可以固定和保护移动电源。

包装内容：一个灰褐色收纳袋、一条USB-A to USB-C白色充电线、一个移动电源。

数据线特写，USB-A接口采用紫色胶芯。

电源外壳为两段式结构：上端为黑色塑料外壳，采用亮面烤漆处理工艺；下端为黑色金属外壳，铝合金外壳经过阳极氧化处理，同时表面使用喷砂工艺手感非常细腻。整个产品看起来很精致。

侧面过渡光滑圆润。

LED电量显示屏，显示电源剩余电量。

正面右下角是“mopoer”品牌logo。

背面下方标注有电源信息：

产品名称：移动电源

产品型号：V20

电池容量：20000mAh 3.7V 74Wh锂聚合物电池

额定容量：13000mAh 5V(TYP 1A)

输入参数：5V/3A、9V/2A(Micro&Type-C) MAX

输出参数：5V/2A、9V/2A、12V/1.5A MAX(USB2)

5V/4.5A、4.5V/5A、9V/2A、12V/1.5A MAX(USB1) MAX

5V/3A、9V/2A、12V/1.5A(Type-C) MAX

USB1+USB2+Type-C=22.5W MAX

制造商：深圳市爱派数码有限公司

从左到右依次是电源键、USB Type-C双向快充口、Micro USB输入口、USB-A1输出口、USB-A2输出口。

移动电源底部采用黑色塑料材质，与金属外壳之间衔接过渡自然，没有缝隙。而且凹凸齿轮条纹，具有一定的点缀装饰作用。

电源大小跟iPhone 11pro MAX差不多。

电源厚度比一元硬币直径略小。

净重约407g。

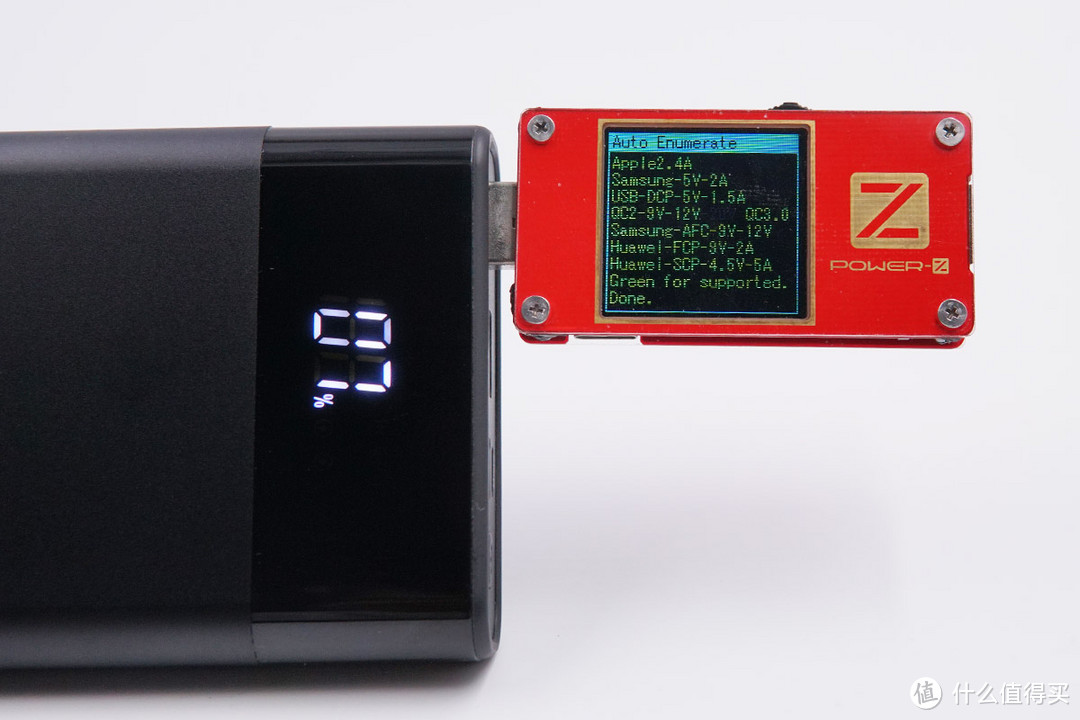

使用ChargerLAB POWER-Z KT001检测USB-A1口的输出协议，显示支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP、Huawei-SCP多个快充协议。

使用ChargerLAB POWER-Z KT001检测USB-A2口的输出协议，发现跟USB-A1口检测到的协议一样。

使用ChargerLAB POWER-Z KT001检测USB-C口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、USB-DCP协议，以及QC2.0、QC3.0、Samsung-AFC、Huawei-FCP、Huawei-SCP多个快充协议。

除此之外，其PDO报文显示USB-C接口还支持USB PD3.0快充标准，具备5V/2A、9V/2A、12V/1.5A三组固定电压档位，以及5.0-5.9V/3A和5.0-11V/2A两组PPS电压档位。

二、MOPOER迈珀 20000mAh移动电源拆解

先撬开顶端的塑料挡板，2颗螺丝固定的盖板，面板用双面胶粘在盖板上。

取下螺丝，就可以将内部的塑料保护壳从底端抽出，电芯占据了绝大部分体积。

PCB板是全封闭式封装，我们拆掉电路板上面的保护罩。

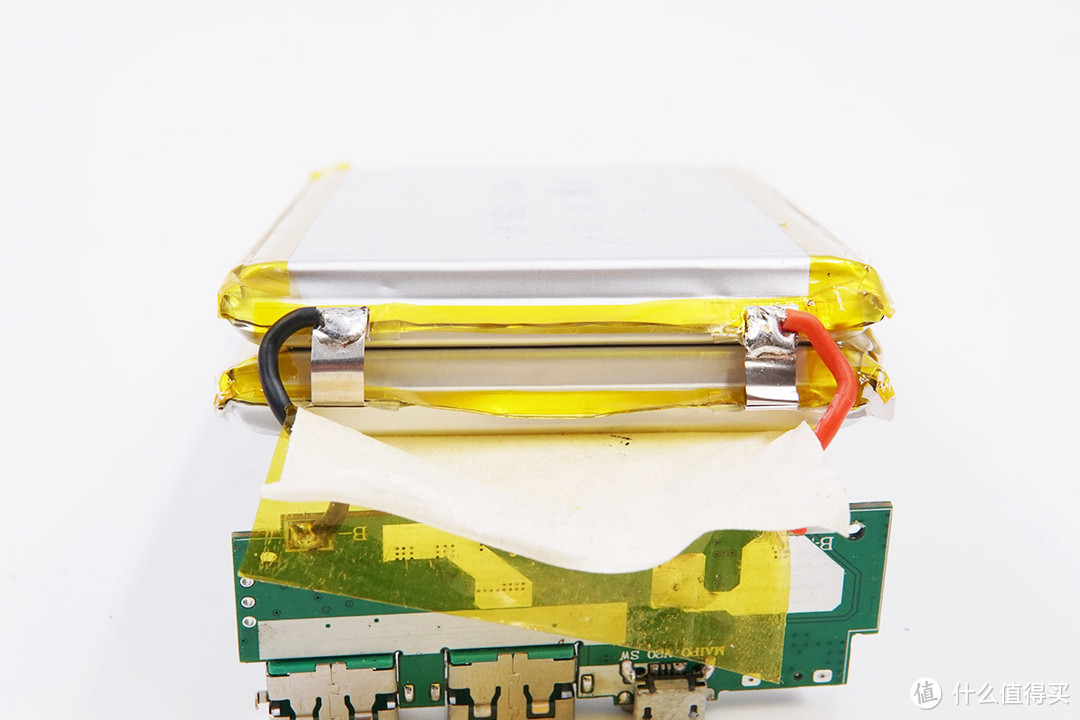

移动电源采用两片电池并联工作，边缘打胶固定。

电池信息：3.7V锂电池、10000mAh、37Wh。两片10000mAh的电池并联组成20000mAh容量，尺寸9065113，19年9月份生产，日期新近。

导线焊接特写，焊点饱满，外面使用胶带包裹绝缘。

PCB板边缘是电源开关以及四个接口的焊接情况，其中USB Type-C双向快充口和Micro USB输入口分别焊接在PCB板的正反面，USB-A1输出口和USB-A2输出口采用沉板过孔焊接，这样充分利用了内部空间，降低移动电源的厚度，这里可以看到两个USB-A母座都采用了5针接口，支持SCP和VOOC低压大电流快充输出。

电源开关特写，贴片焊接在电路板上。

我们从PCB板正面开始详细了解这些元件。

2R2合金电感，用于升降压。

LED显示屏特写，主体悬空，下面是五根焊脚。

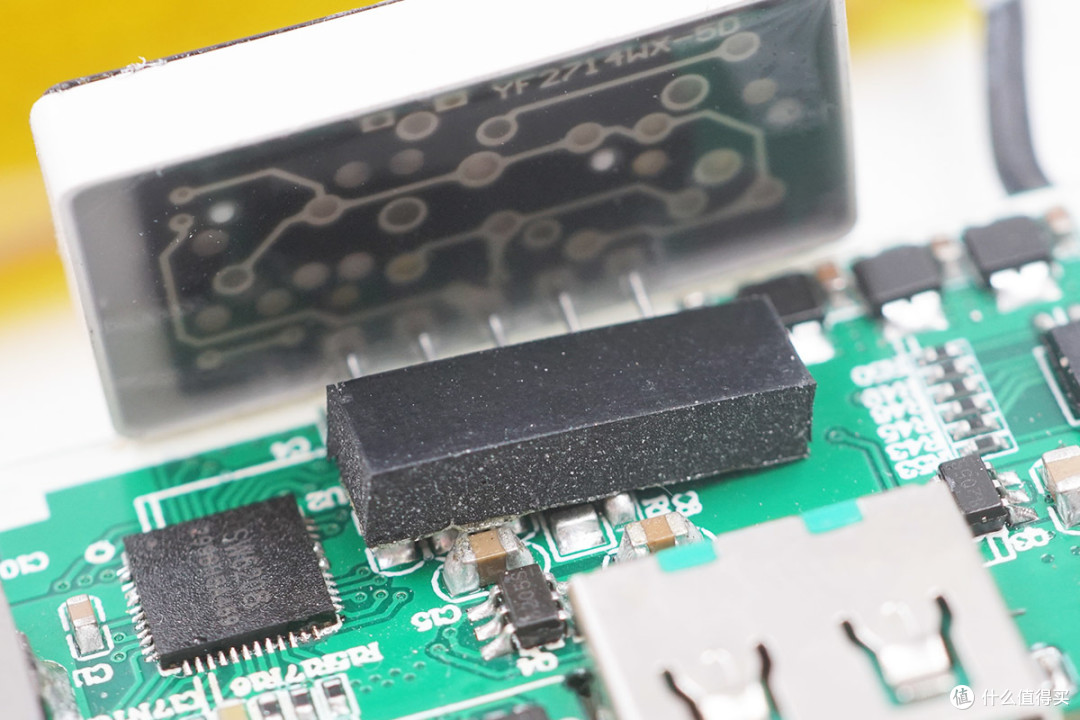

LED显示屏下面有黑色长条软垫支撑。旁边是移动电源的主控芯片。

智融SW6208是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持 A+A+B+C+L口任意口快充。 其集成了5A高效率开关充电，22.5W高效同步升压输出，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多种快充协议，电量计量，数码管/LED 灯显示以及相应的控制管理逻辑。外围只需少量的器件，即可组成完整的高性能双向快充移动电源解决方案。

智融SW6208规格资料。

四个接口旁边都焊接有一颗丝印8205的MOS管，用于控制连接的接口输出或关闭。

这颗是用来控制USB Type-C接口的MOS管。

这两颗分别用来控制Micro USB接口的输入和USB-A1接口输出。

这颗是用来控制USB-A2接口输出。

苏州赛芯微XB7608A 多合一锂电保护芯片，三颗并联用来提供更大的输出电流，更低的导阻。

苏州赛芯微 XB7608A 详细资料。

无标单片机，用于读取电量信息并驱动数码管显示。

PCB板背面则很干净，红黑两根导线焊接点也很饱满，银色部分是露铜加锡，降低电阻增加载流。

全部拆解完毕。

充电头网拆解总结

MOPOER 20000mAh迈珀移动电源主体为黑色金属外壳，铝合金外壳经过阳极氧化处理，表面采用喷砂工艺手感细腻。2A1C三口均支持QC2.0/3.0、Samsung-AFC、Huawei-FCP/SCP多个快充协议，此外C口还支持USB PD3.0快充标准，具备5/9/12V三组固定电压档位，以及5.0-5.9V/3A和5.0-11V/2A两组PPS电压档位。主打全面兼容的大容量高功率输出，可以满足多种数码设备的快充需求。

充电头网通过拆解发现，电源内部采用智融SW6208方案，该方案是一款高集成度的多协议双向快充移动电源专用多合一芯片，支持多种快充协议，性能强大。此外使用三颗苏州赛芯微XB7608A 多合一锂电保护芯片对电芯进行保护。接口为沉板过孔焊接，可增加强度，且有效降低电源厚度。
