舍身取颜，只为更好的展示显卡？激进的乔思伯U5S装机体验

有些废话。

现如今对于竖插显卡的安装支持，俨然已经成为中高端机箱的一大卖点，依稀记得初见这样的设计，应该是在联力的O5/6/7S系列上面，再后来看到最多的就是烂大街的A4结构，或许也是益于这些热门ITX机箱的应用和曝光，才导致传统ATX机箱也才跟风开来，毕竟这样的设计不只是可以提高空间利用率，还可以得到较好的视觉效果，直观的展示到显卡的正面，那么这次要搞的就是这么一个机箱，来自乔思伯的U5S，且相比其它传统ATX机箱，非常激进的只支持竖插安装显卡，也就是有点ATX当ITX使的感觉，港真！刚开始对于这样的设计理念真心不敢苟同，但实际选择安装以后，倒也感觉还行，是蛮适合那些颜控玩家，实际独享的安装方式，也是会比那些兼顾安装的设计来得更合理一些。

其它硬件上的选择，同样也是出于外观方面考虑的，且尽量买新不买旧，还算是比较的与时俱进吧，平台选用的牙膏厂最新的Z490，搭配到10700K的CPU，显卡的话，则是考虑到NV新卡发布在即，这会上N卡不免会落得49加入国军的下场，所以选用是AMD的5700XT，实际的性能也还是相当OK的。

具体配置：

CPU：INTEL 10700K
主板：微星 MAG Z490 TOMAHAWK 战斧导弹
显卡：讯景 XFX RX 5700 XT 8GB 海外三风扇
内存：HYPERX 掠食者 RGB 3200HZ 8GX2
存储：三星 970EVO 500GB & 金士顿A2000 500GB
电源：海韵 游戏酷核 CORE GX650 全模组金牌
散热：乔思伯 光影240 一体式水冷
机箱：乔思伯 U5S

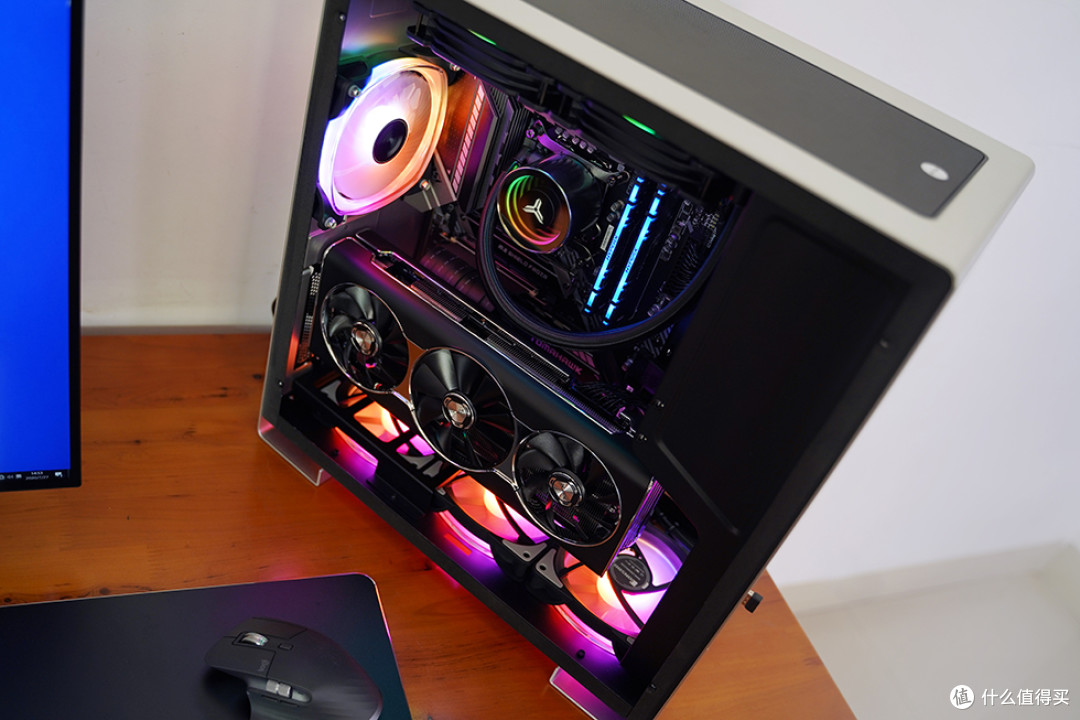

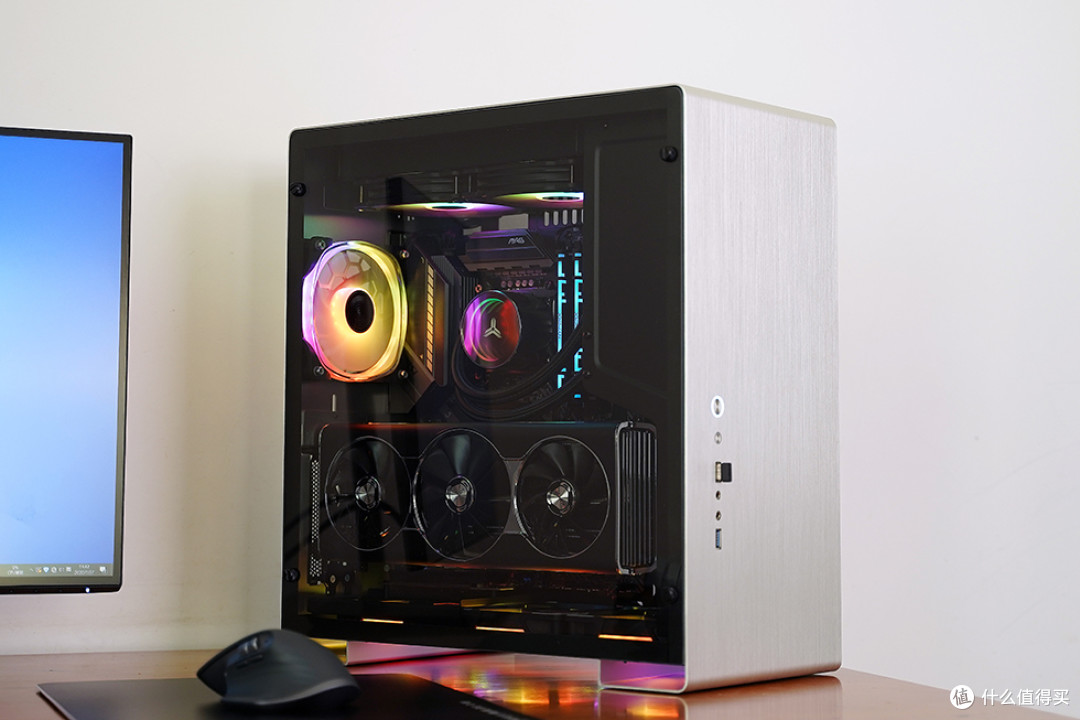

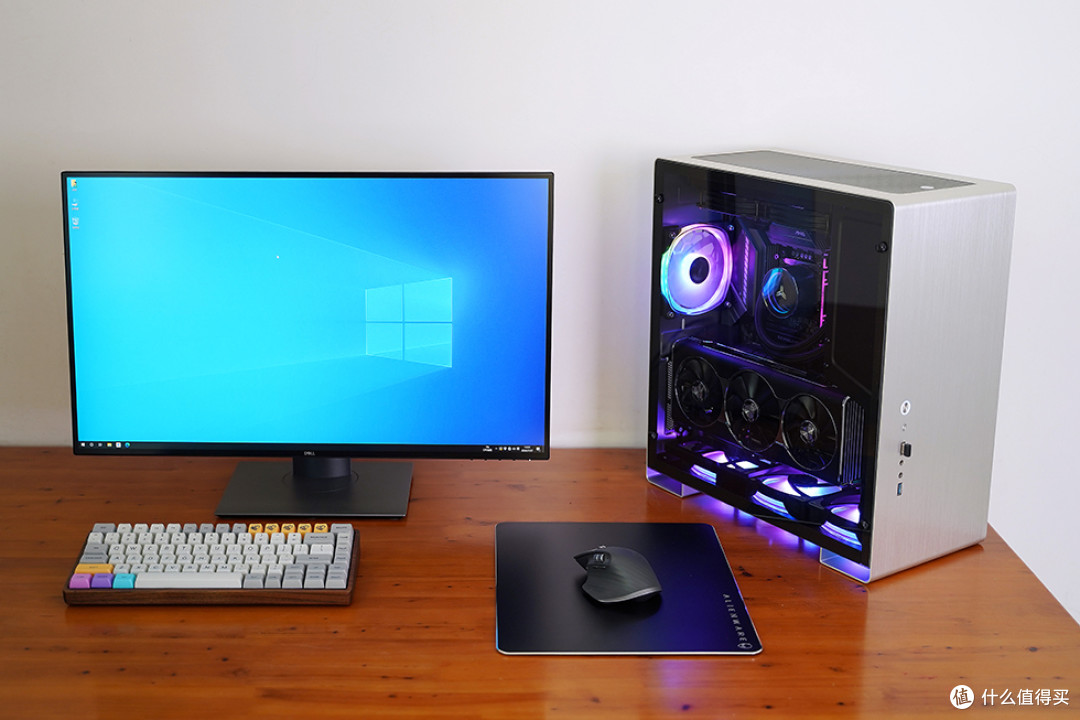

整机正面效果展示。

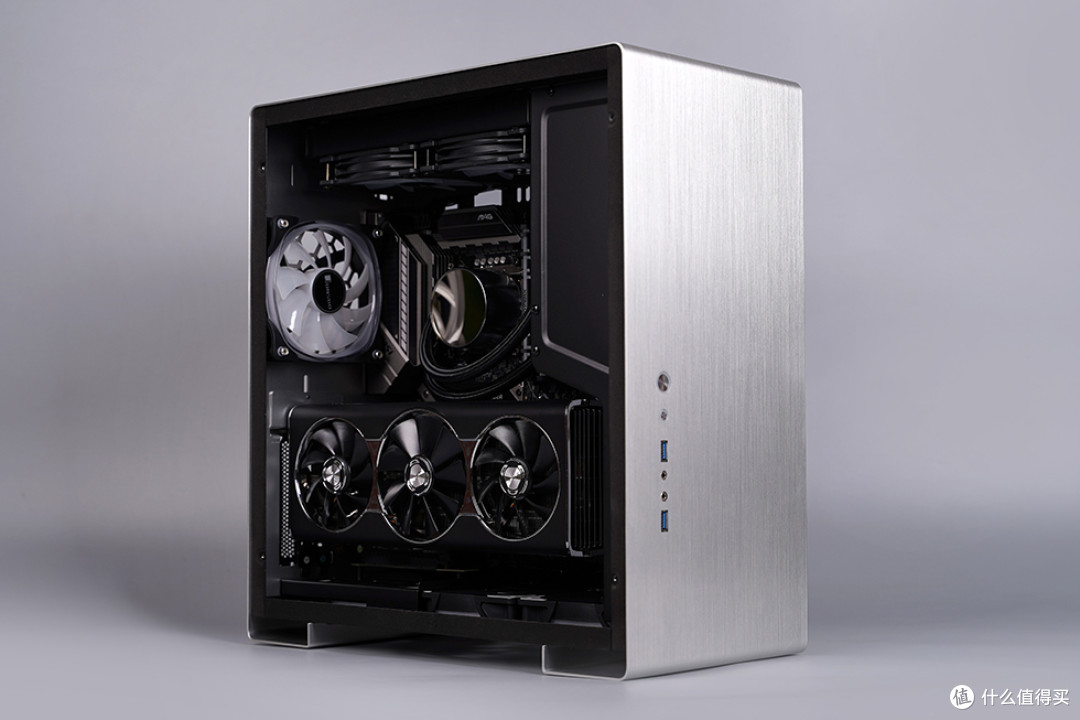

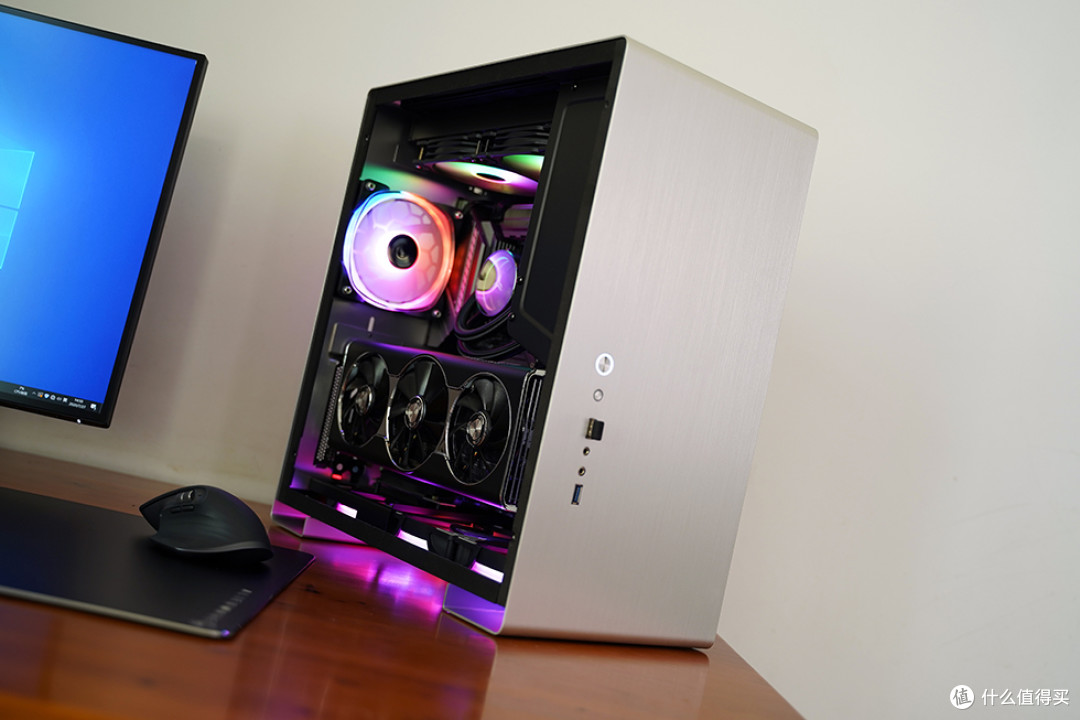

整机正侧效果展示。

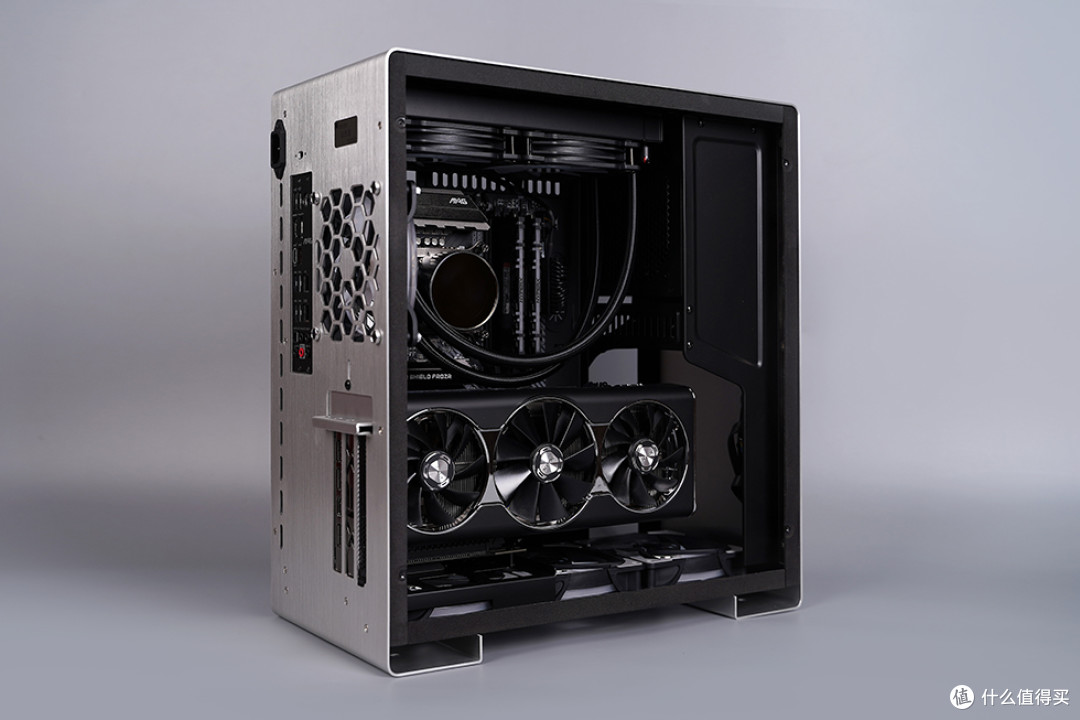

整机反侧效果展示。

装机解析及配件介绍：

乔思伯JONSBOU5S中塔ATX机箱（全铝外壳/双侧窗/支持竖插显卡/附赠ADT显卡转接线）599元京东去购买

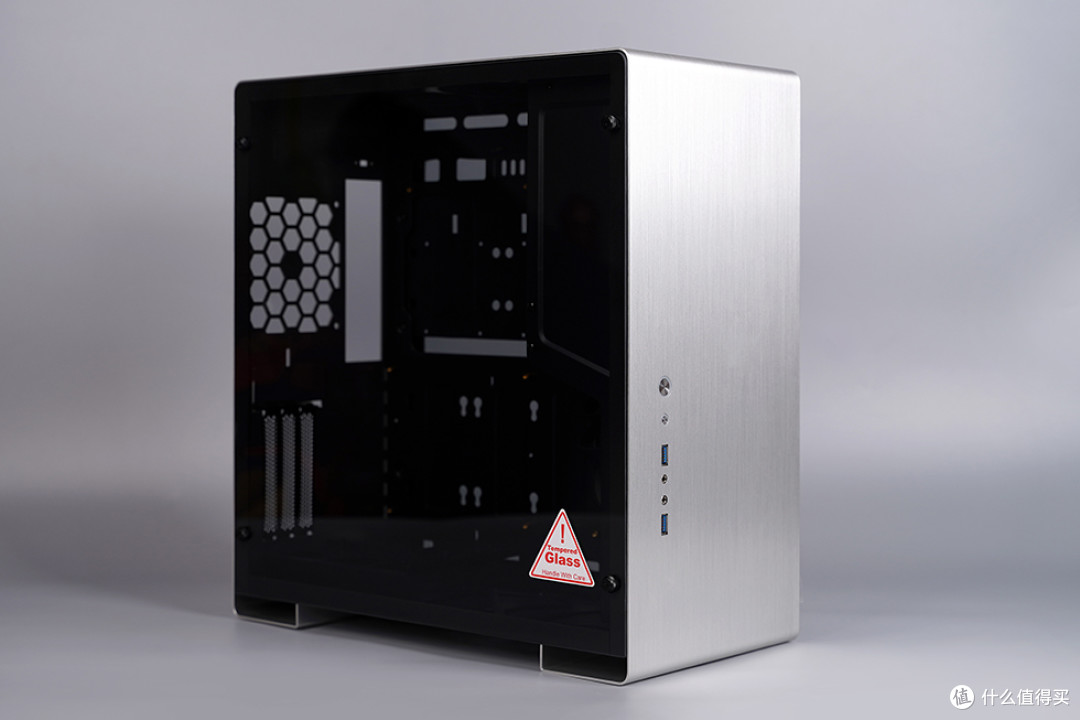

首先说说乔思伯的这款U5S，外观基本和老款U5保持一致，唯一的不同也就PCI卡槽的安装方式而已，整体为外铝内钢的材质应用，搭配两侧钢化玻璃。

外观采用的是简约化的设计语言，外层为一整块的铝合金弯折包裹而成，弯折处为圆弧处理，乔思伯的工艺还是OK的，表面则是拉丝工艺处理，增加产品质感的同时，貌似也会有防指纹的功效（当然黑色除外，用过铝箱的都知道）。

I/O接口位于机箱正面左侧，分别搭配有开机键及重启键（外圈带有电源和硬盘的指示灯）、两个USB3.0、音频输出输入接口。

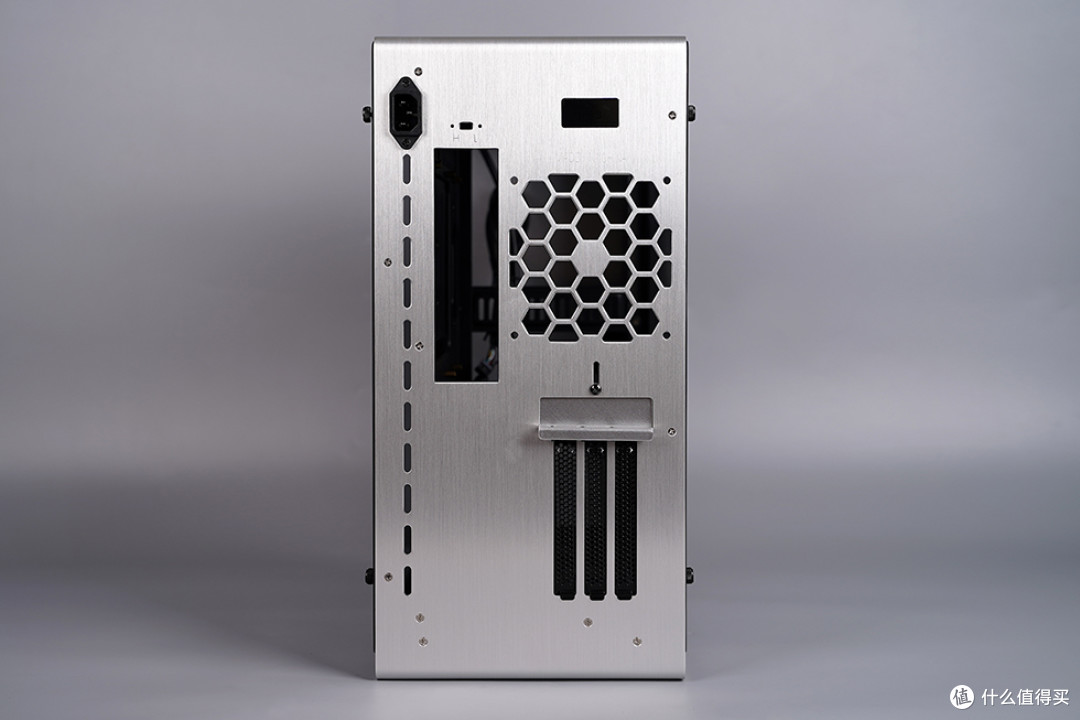

尾部菊花，由于电源为前置设计，所以机箱左上角带了一个电源的转接口，旁边的HL，则是附件中可选择安装的风扇调速器开孔，尾部排风为12CM的尺寸支持，标配不带风扇。

U5S最特别的地方，就是非常激进的只支持竖插安装显卡，给到有3个PCI卡槽，实际空间的再挖出两个，应该是不成问题的，也正因如此，竖插显卡在里头的散热基本不会存在什么问题。

机箱顶部带有一块铁质的防尘网，采用按压弹出的拆卸方式，日常拆卸非常的快捷方便。

拆卸后，即可看到两个12CM的风扇位，这里可以选择挂置240的一体式水冷，旁边则是电源的安装位置，也是其出风口。

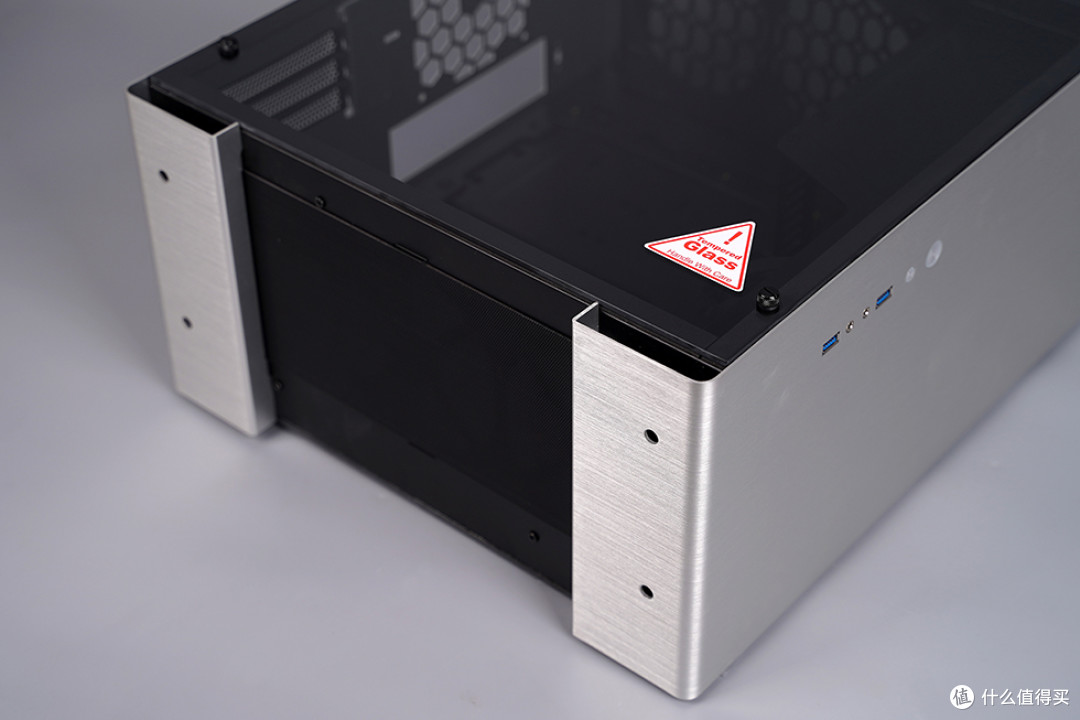

机箱的底部，位置上带有可拆解的磁吸防尘网，这边可以安装到3个12CM的风扇进风，外层面板弯折的脚垫，这里的防滑垫需要自行黏贴，需要注意的是不可覆盖到上面的开孔（那是上风扇螺丝用的）

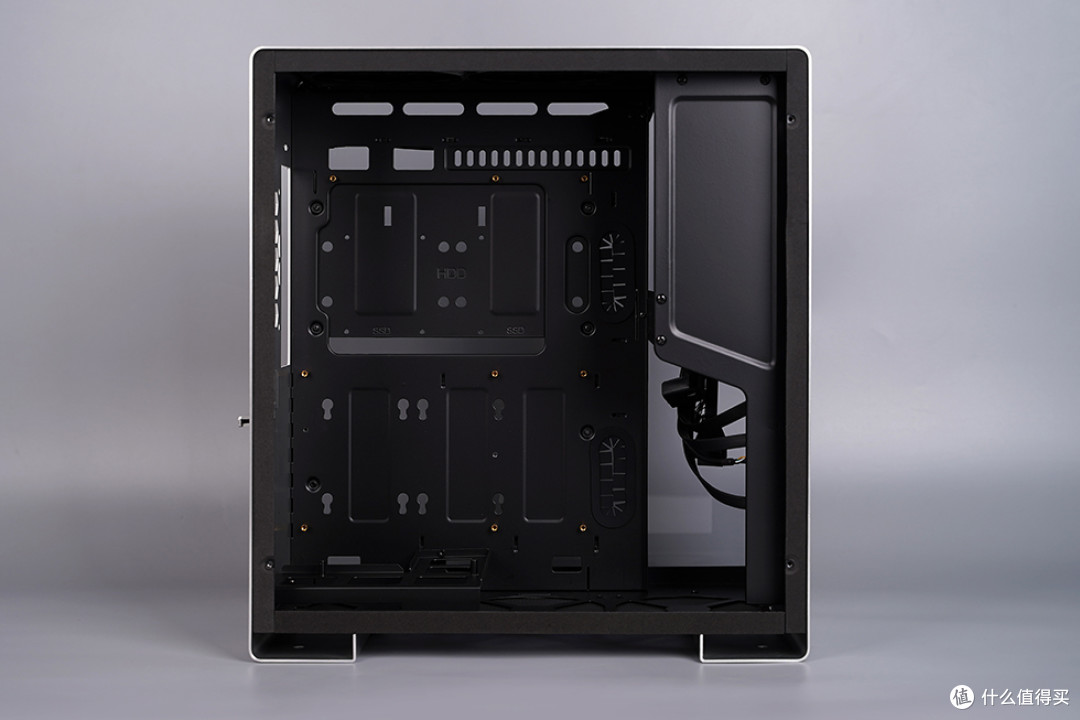

内部采用的是电源前置的安装方式，位于机箱的前置右上角，带有遮挡面板，整体会比较的紧凑，对于ATX机箱来说，给到的体积并不大，具体尺寸为219×418×440mm。

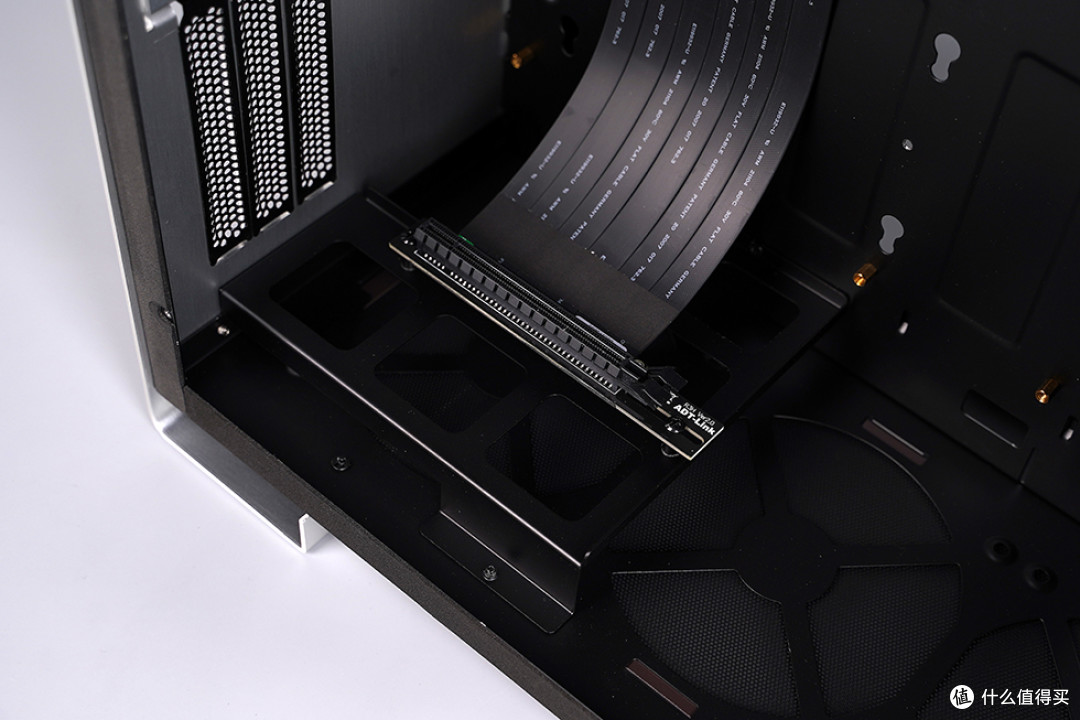

显卡竖插为独立的支架形式，搭配下置3个风扇，可以非常周全的照顾到显卡的散热，且由于显卡竖立不会遮挡到太多的进风量，实际整机的散热均可以照顾到，算得上是垂直风道模式吧。

由于特殊的设计，必然是要标配了给到PCI-E延长线，由喜闻乐见ADT品牌代工，线材的连接部分为抗弯折耐高温设计，这牌子的靠谱程度还是OK的。

硬盘的安装则是通过机箱的背板实现的，主板CPU背面的开孔处，为可拆卸的支架设计，这里可以安装两块2.5寸的硬盘，下方则是可安装到两块3.5寸的硬盘，算是管够用吧。

实际的风道展示，底部进风，尾部及顶部出风，整体的硬件散热均可以照顾到，装机的难度感觉也还好，没有什么需要特别注意的，正面的走线效果也是蛮理想的。

微星MSIMAGZ490TOMAHAWK战斧导弹电脑主板支持十代CPULGA12001649元京东去购买

主板选用的是微星新一代的MAG TOMAHAWK战斧导弹Z490主板，整体以军事元素为设计ID，定位于入门级别，所以价格也还好，算比较务实的Z490主板之选。

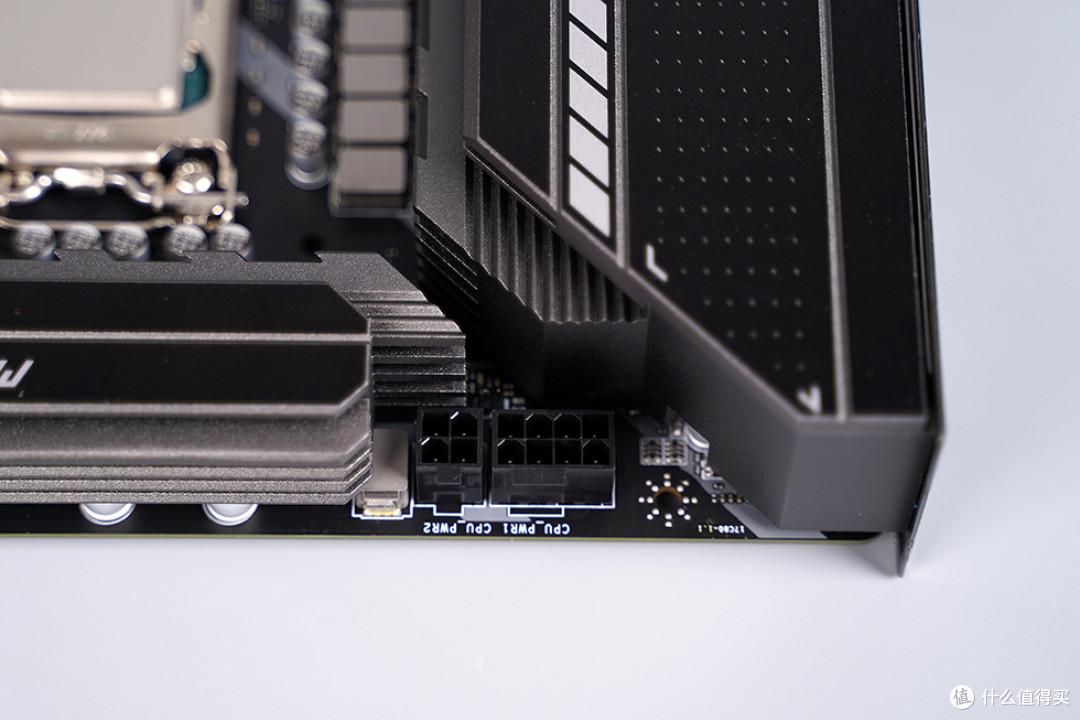

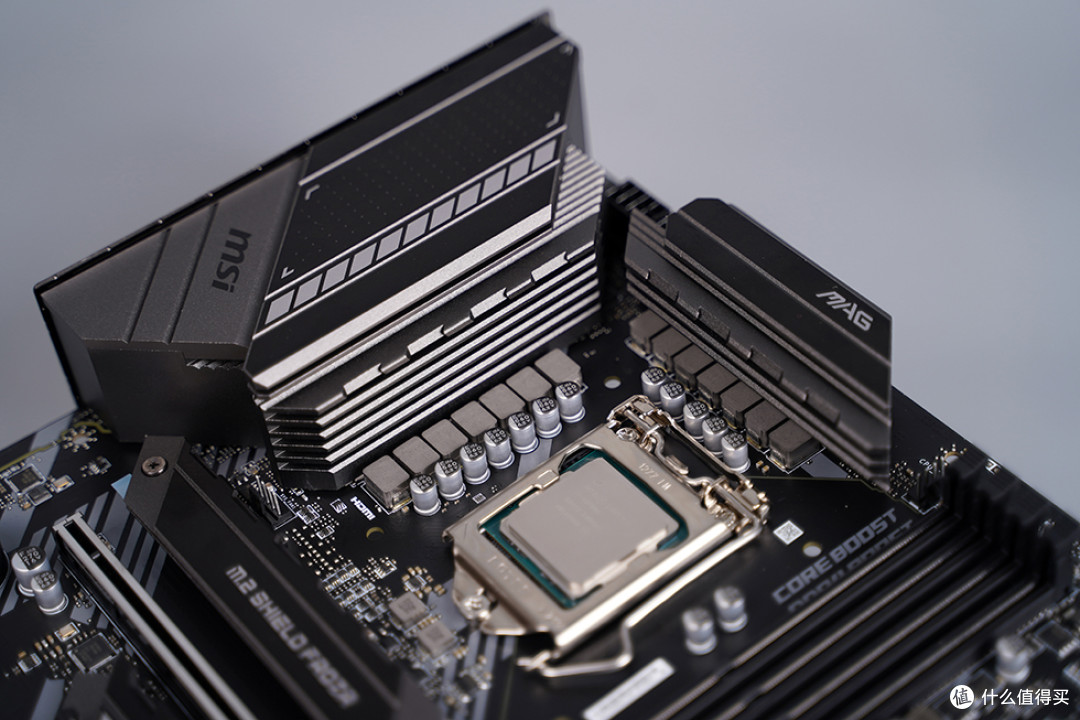

由于牙膏厂工艺不济的原因，这代Z490均全线加强了供电规格，新一代的战斧导弹也是做了跟进，供电部分采用了12+1+1相的设计（单相55A），搭配到第三代的钛金电感及8+4PIN的CPU供电，应付旗舰的I9 10900K完全木有问题。

为了应付供电MOSFET的发热，对应的散热马甲采用的是一体式的铝合金材质加工而成，整体分量十足，相比常见的塑料材质，质感也提升了不少。

一体式的I/O挡板设计，通过螺丝直接固定的马甲上面的，给到的接口从左到右分别为：USB 2.0 X2、传统的PS2键鼠接口、DP和HDMI视频接口、USB3.2 GEN1 X2（其中一个为Type-C形式，速度可达20Gb/S，另外一个则是10Gb/S），USB3.2 GEN1 X4，两个LAN接口（分别有1G及2G）、音频输出接口（支持光纤）。

PCI-E卡槽方面提供了两条PCI-E 3.0 X16，由CPU提供信道支持，其中第一条采用金属加固设计的，支持单卡X16模式，双卡为8+8，还有两条短的PCI-E 3.0 X1，则由Z490芯片组提供，上下两个M.2的扩展接口，其中M.2-1为全尺寸支持，两者均带有散热马甲。

音频部分搭配到专用电容用于提升声音的纯净度，采用的是常见的小螃蟹集成方案。

拓展接口方面，该有的都有，支持常见5V及12V的RGB接口，且带有海盗船专用RGB接口，6个SATA存储接口（四个横插两个竖插），USB 3.0横插接口、TYPE-C接口等。

搭配4条内存卡槽，最大可以支持到128G的内容容量，单条32GB，配备有微星DDR4 内存加速技术，实现更好的信号传输及兼容性，官标最高频率可达4800MHz OC。

金士顿(Kingston)DDR4320016GB(8G×2)套装台式机内存条骇客神条Predator掠食者系列RGB灯条649元京东去购买

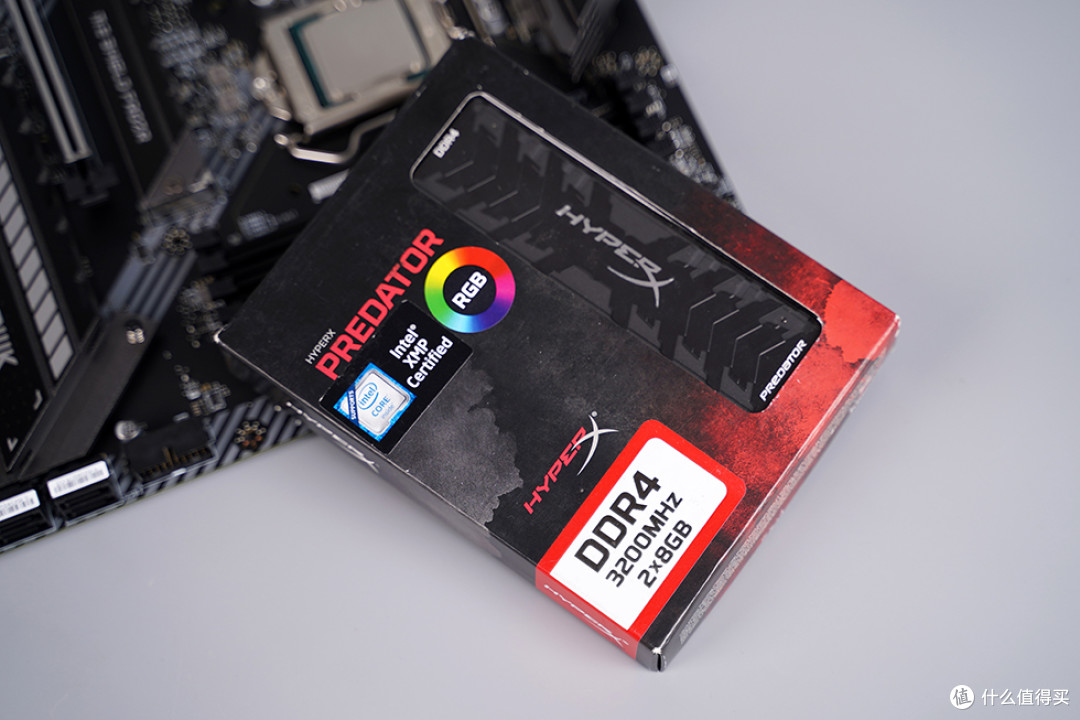

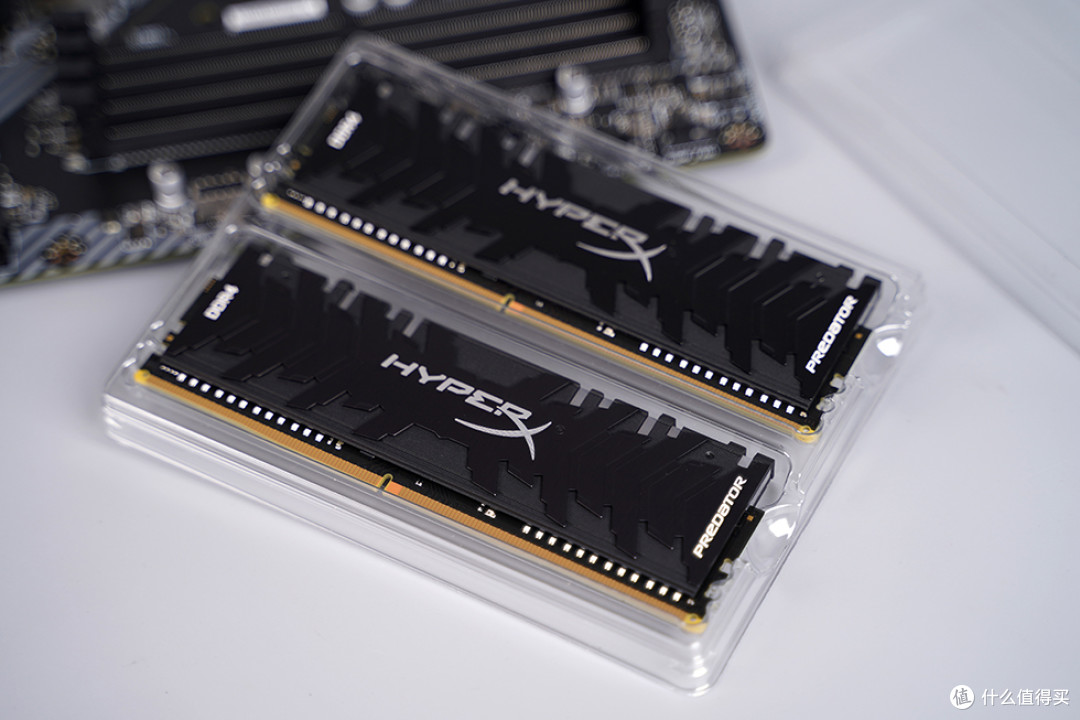

这边内存选用的是HYPERX Predator DDR4 3200HZ (8Gx2)，玩游戏而已，够用即可，HYPERX也是专为电竞游戏玩家的设计的品牌，外观也算酷炫。

整体采用的是通体黑色的散热马甲的设计，辅助不规则的立体图腾，搭配到HYPERX的LOGO，和其电竞外设产品一样，偏低调的沉稳风格。

产品铭牌只标注了具体的型号、电压、序列号及周期，规格为XMP3200HZ，时序16-18-18-21，后期超到3600HZ使用，时序18-20-20-40。

内存顶部的RGB导光带，居中位置是HYPERX文字LOGO点缀。

实际的光效并不是幻彩模式，而是纯色的模式，不过感觉也还不错，支持主流主板上的灯光同步软件控制。

主盘选用的是喜闻乐见的三星970 EVOPLUS 500GB，采用自主研发PHOENIX主控及自家颗粒，性能表现算是PCIE 3.0的第一梯队吧，给到有5年的质保。

副盘则是金士顿的A2000，务实之选，采用的是3D NAND TLC闪存颗粒，主代性价比和耐用稳定性，同样提供了5年的质保。

讯景（XFX）RX5700XT8GB海外三风扇boost2025MHz游戏独立显卡电源套装RX5700XT海外三风扇2999元京东去购买

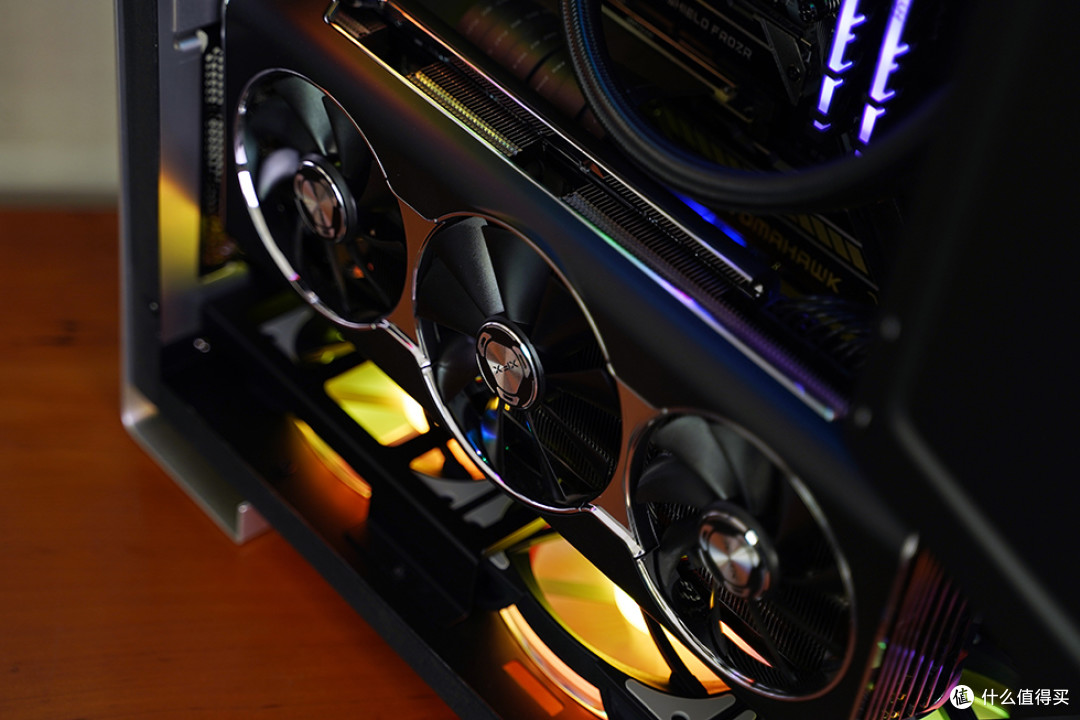

显卡选用的是5700XT中的明星级产品XFX的海外三风扇版，这卡外观设计，真心是非常出众，散热效能也是比较的给力，也正因如此吧，整体的体积非常的彪悍，属于又粗又长的那种，占用了近3个的PCI卡槽，从这里就可以很好的反映出U5S的驾驭能力了。

显卡安装后，左右还预留有富足的空间，可供显卡的风扇进风，额外再辅助到底部的三个风扇，实际显卡的散热表现，完全不逊色于传统的横置安装模式。

XFX RX5700XT 海外三风扇，整体以XFX常见的黑色为主，辅助到银色修饰，造型非常的简约干练，不留一丝的GAMING气息。

三风扇设计上，中间风扇的尺寸上略大于左右两边，采用的是风压更强的扇叶设计，可以增强对应位置上的核心供电及部分VRM的散热效果，另外也支持到喜闻乐见的低负载停转技术。

这卡整体主观上看似简单内敛的风格，但是设计上真心一点都不简单，造型上采用的一体式的包裹设计，特别是尾部的出风口的设计，真心是有够惹眼的，独特的栅格设计，使得整张卡颇像是一艘宇宙战舰的既视感。

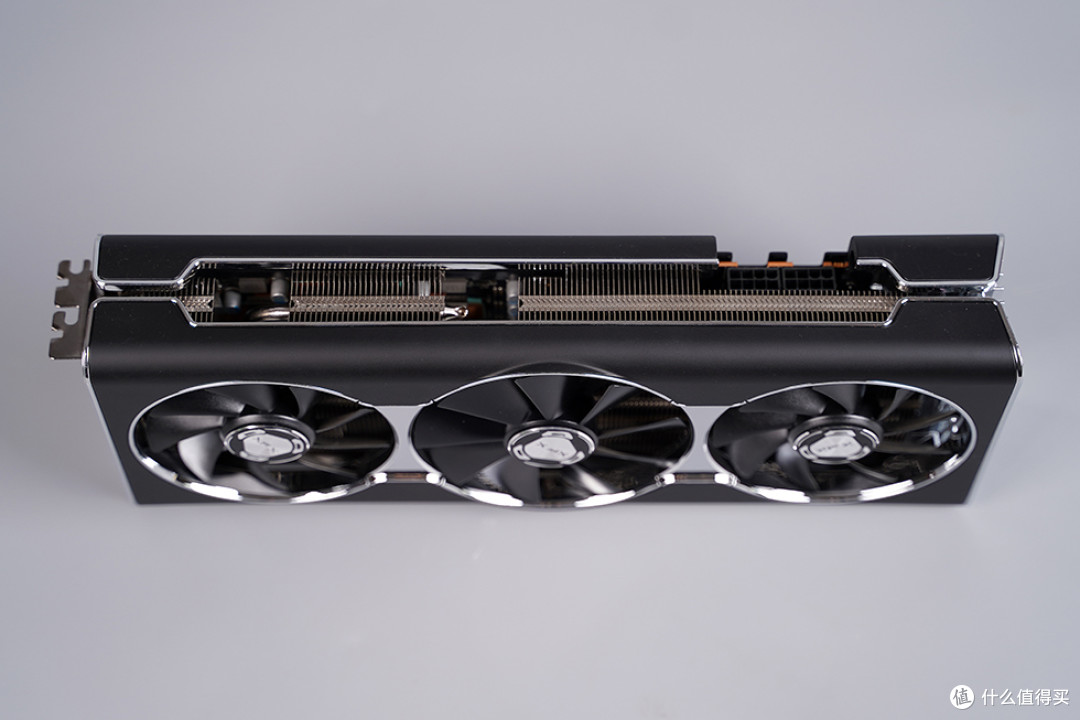

侧面可以看到显卡前后为一体式的ID，上下两边用的是圆润的边缘过度，中间有预留出散热鳍片出来，以保证显卡散热效果，毕竟采用的是非公版的开放式散热。

散热鳍片做工也是十分的工整，三段式分布，贯穿有4根6mm的热管，考虑到部分玩家的超频需求，供电部分采用的是双8PIN接口设计。

中高端显卡必须有的金属背板带有硕大的XFX字样，表面带有开孔以改善显卡背面的散热，整合边框同为一体式的设计形式。

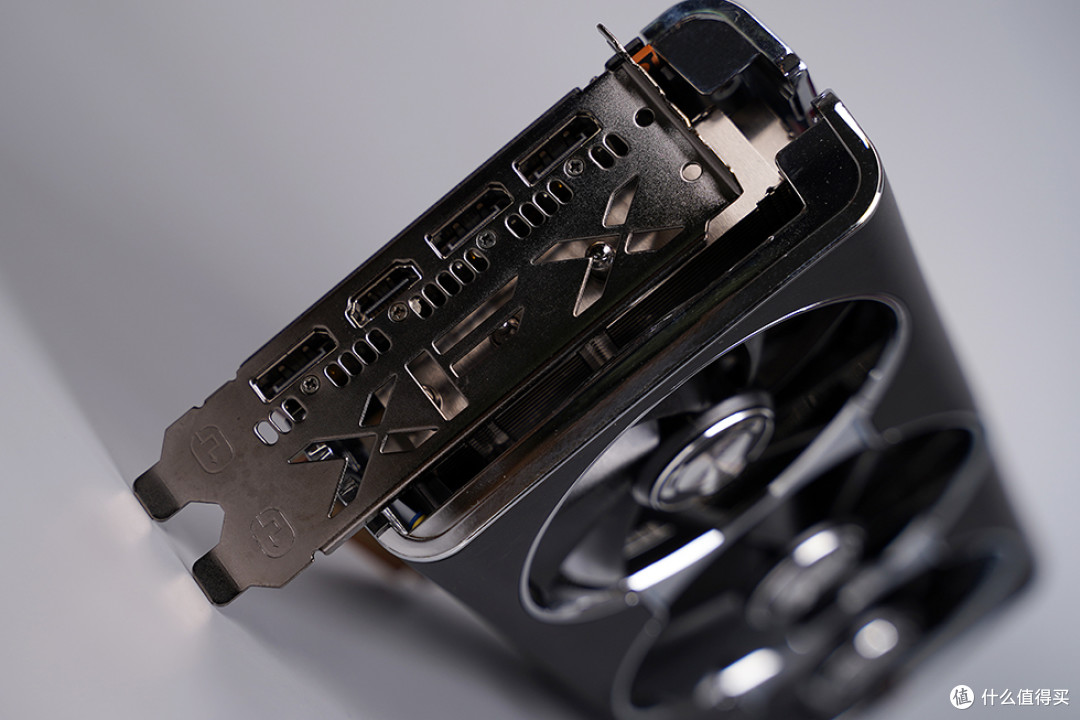

显卡I/O挡板带有XFX的字样镂空处理，接口部分和公版保持一致，配备了3个 DP接口和1个HDMI 2.0接口。

乔思伯JONSBO光影TW4-240COLOR彩色版一体式水冷散热器（PWM智能温控/自动流光灯效/铝合金冷头）299元京东去购买

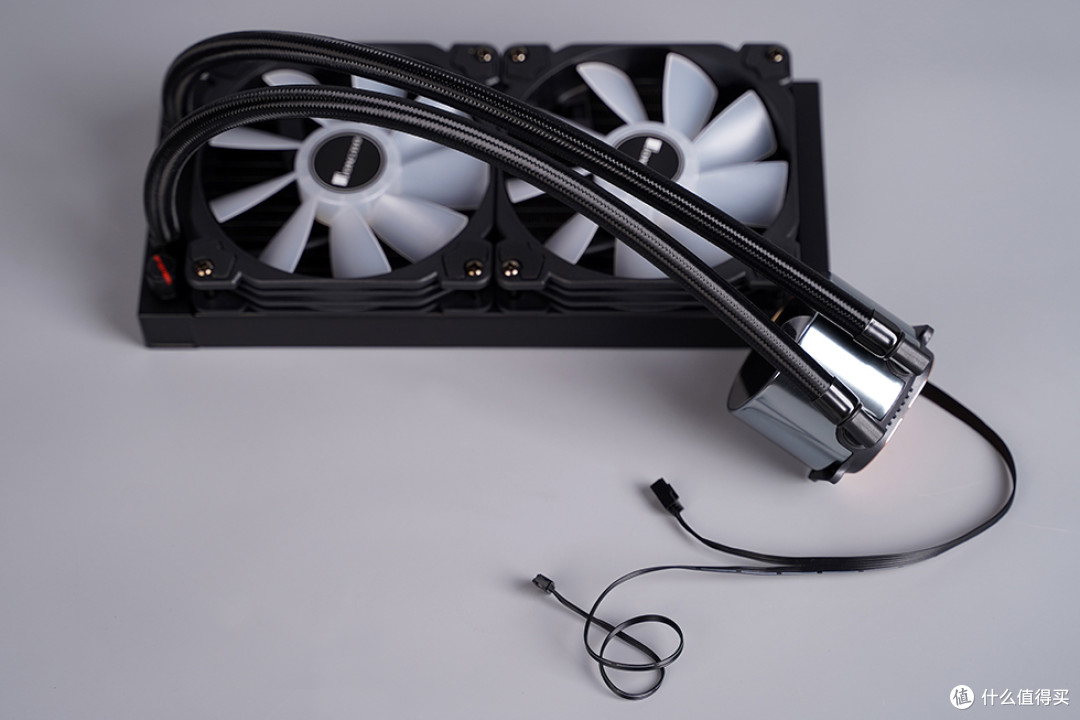

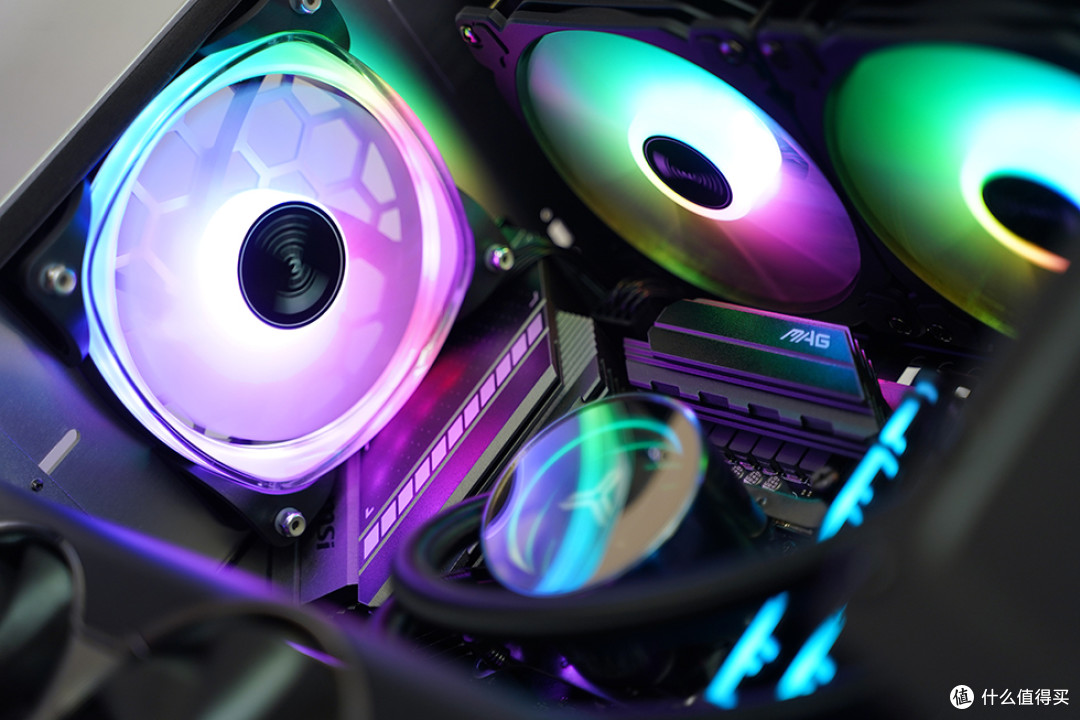

散热器同样选用了乔思伯家的产品，型号为光影的240一体式水冷，就冷头上的灯光设计，真心是蛮与时俱进的，无限反射光圈的灯效，虽说多少有点抄袭恩杰海妖的嫌疑，但真心是挺好看的，至于那个LOGO，也是让我想到了某位球星的专属LOGO，但也是好看的。

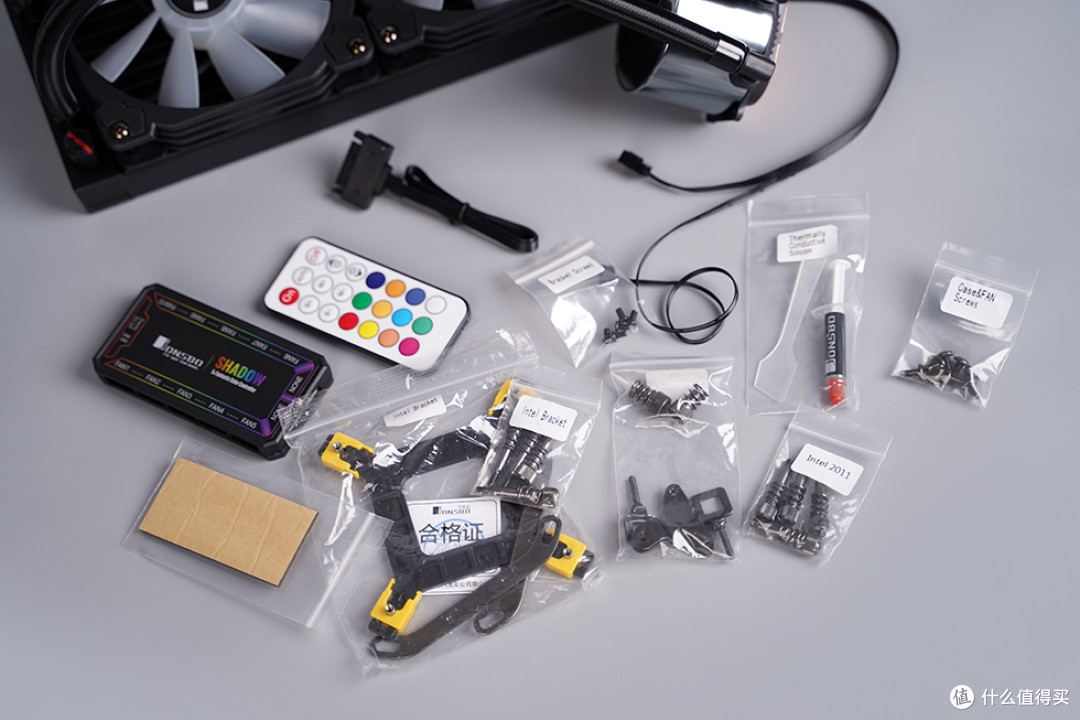

产品采用的是主流的全平台支持，AMD及INTEL均可以，给到的灯效为ARGB设计，属于灯光比较泛滥的一款产品，且自带有灯光系统，通过搭配到无线遥控器控制，可以说是非常务实直接方便快捷吧，当然也还是具备实现各大的主板厂商上的灯光同步。

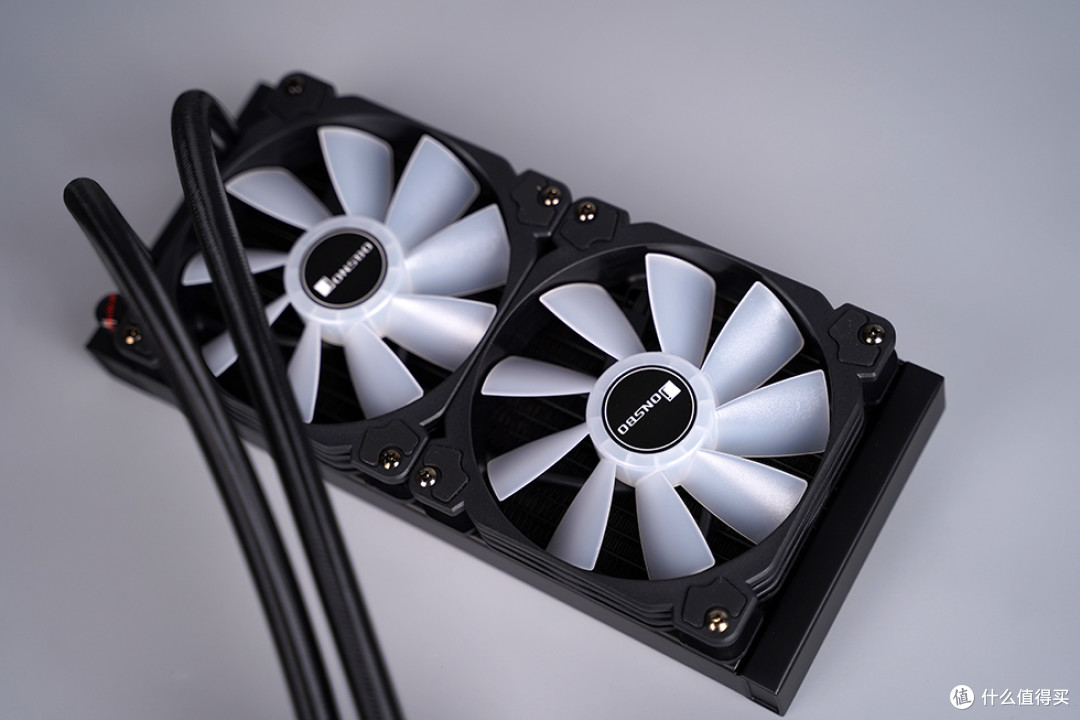

搭配到的两颗ARGB风扇，出厂已预装到冷排上面了，冷排采用的是14条水道的设计，配合240的冷排规模，应付当下的10700K，还算是管够用的，当然有条件的话，建议还是用360会更好一些吧。

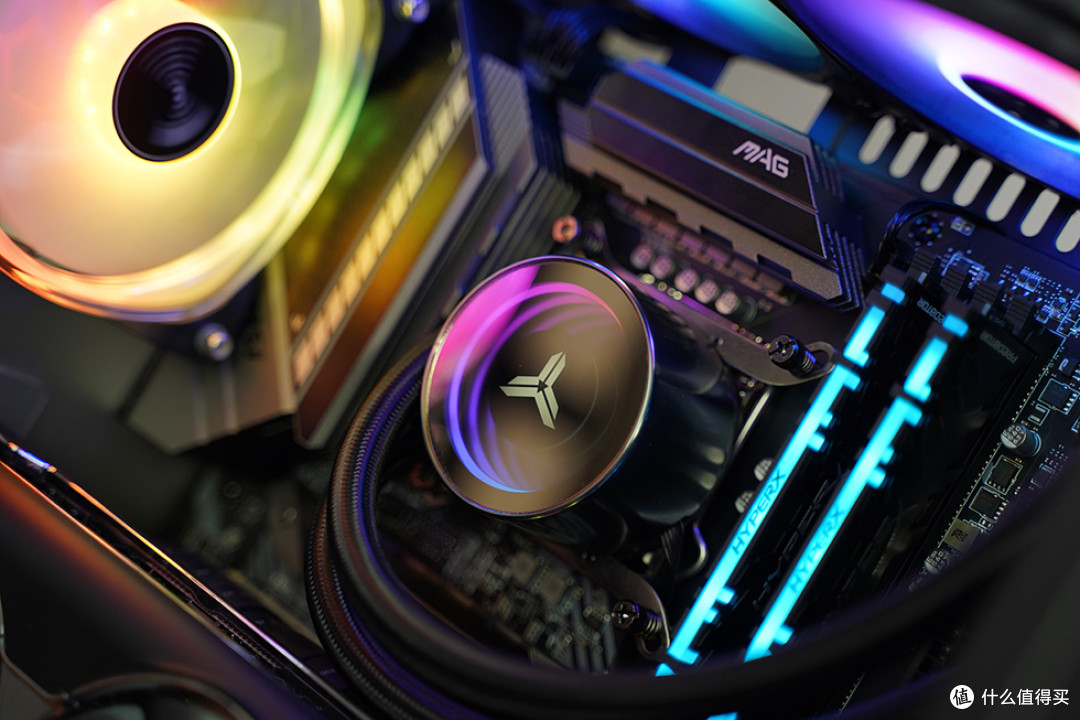

冷头的外壳采用的是铝合金的材质，顶盖采用的是镜面玻璃材质，搭配有无限反射光圈灯效，外观颜值质感方面，个人觉得真心是可以的。

接触面必然是常见的纯铜材质，内置有90片鳍片，120CM²散热面积的微水道设计，水管接头为可旋转的设计，过程十分的顺畅，水管总长度为38CM，采用的是常见编织网包裹的尼龙材质。

乔思伯FR-701幻彩版ARGB机箱风扇5V幻彩可定义灯珠/主板5V3针同步接口/PWMFR-701（5V三针ARGB版）单个风扇49元京东去购买

由于机箱并没有标配到风扇，所以也还是选用了一些乔思伯自家的ARGB风扇，具体型号为FR-701，采用5V ARGB光效，内外双灯珠设计，给到的灯光也是足够的泛滥。

风扇采用的是九片扇叶的设计，导光圈和扇叶采用的是PC材质抛光，可以让风扇拥有水晶般晶莹剔透的质感光效。

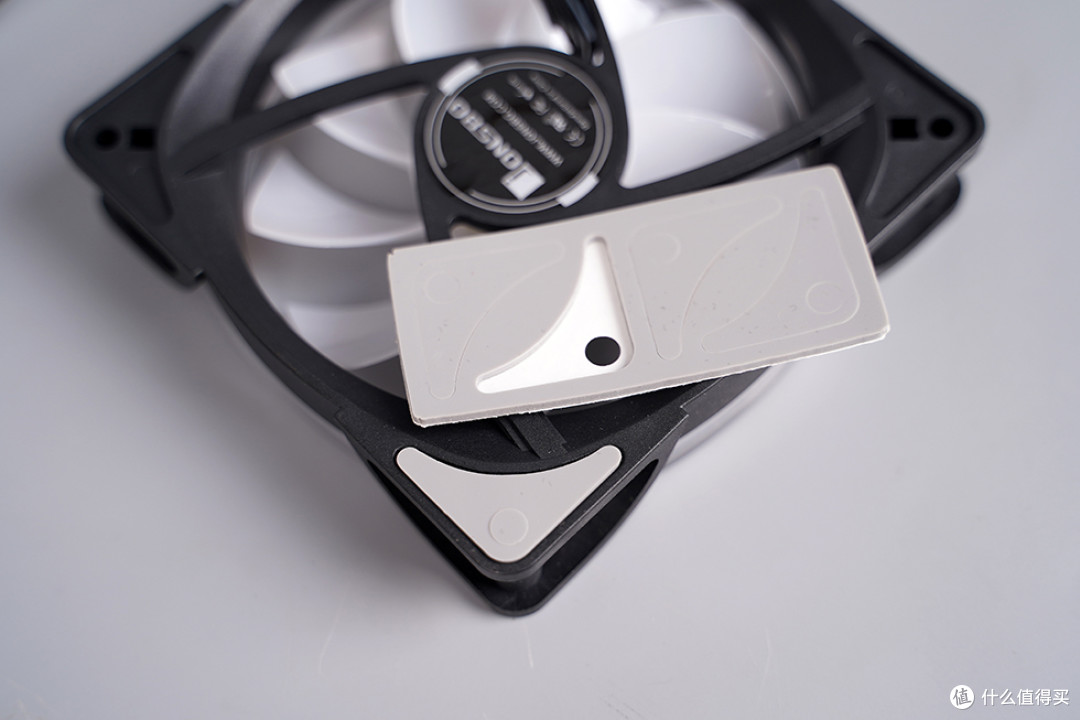

内置封闭式的液压轴承，PWM搭配5V三针的接口，给到的风扇转速为800-1600RPM±，充当机箱风扇算是比较的合适，另外外框搭配减震胶垫，不过需要玩家自行黏贴上去。

U5S的电源安装位置位于机箱的顶部，电源选用的是海韵 CORE GX650 650W全模组金牌电源，相比FOCUS系列，CORE系列具备一定的性价比，购入价1瓦不到1块钱，做工和用料也不错，同样也是全日系电容，相比之下，最直观的就是保修时间只给到了7年，还有就是尾部不带风扇模式切换按钮，定位上会比较适合那些追求务实的主流游戏玩家。

外包装采用大面积的深褐色和金黄色搭配，示意其符合80PLUS金牌认，另外还有带有华硕TUF GAMING的联名LOGO以及7年质保时间的图标。

里头的附件包含有模组线、电源连接线、24PIN短接插口、走线用的扎带及魔术贴、短接插头以及相关说明书保修手册，另有一张联合Steam的充值活动（需要注册上传自己的装机照片）

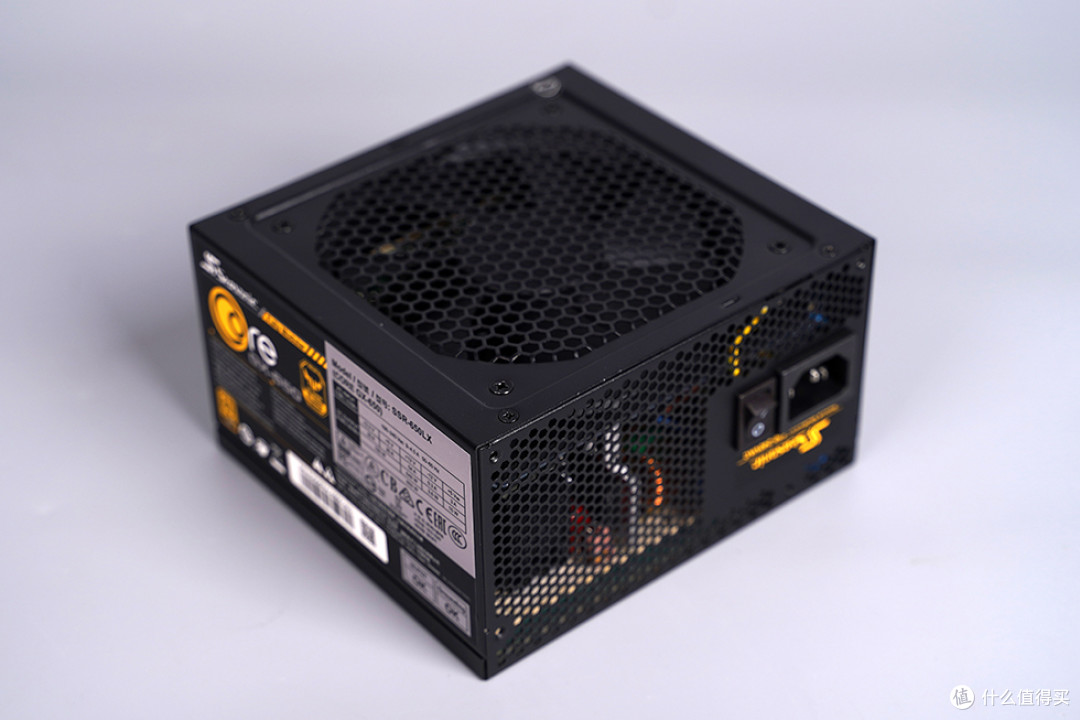

电源本体采用的是14CM的短机身设计，具体尺寸为140×150×86mm(LxWxH)，短小的身材可以更好的兼容到机箱，安装及拔插模组线也会更加的方便。

风扇罩采用蜂窝式的设计，内置采用的是一款12CM静音风扇，支持自动调控风扇转速，可根据电源的负载变化，平衡散热与静音的表现。

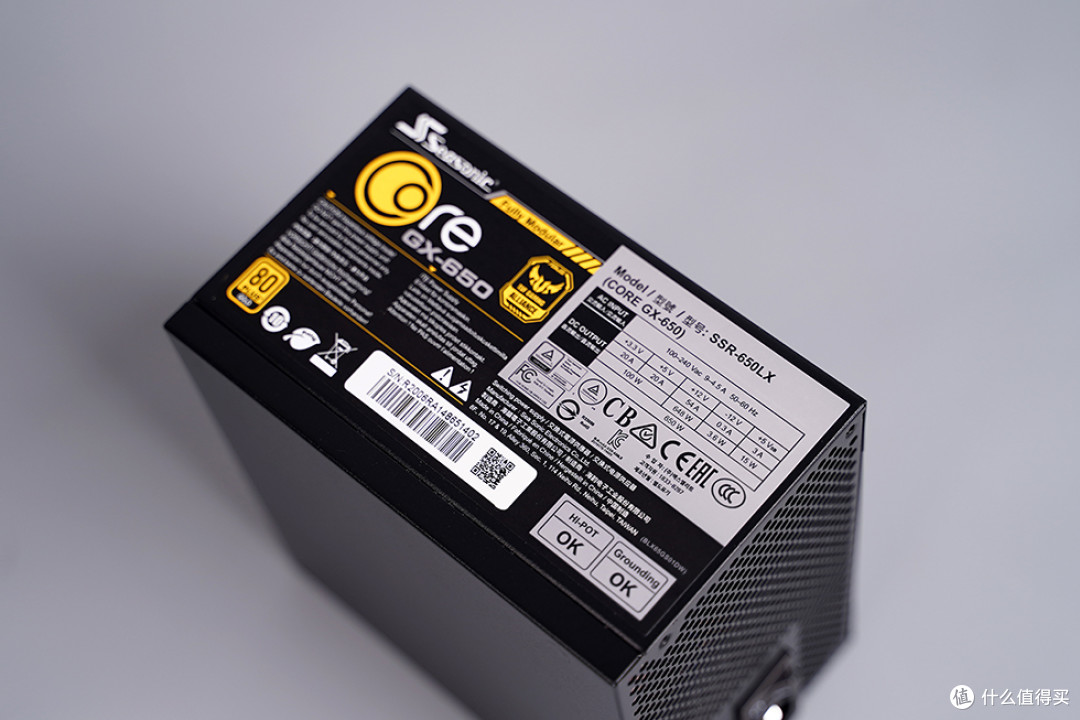

电源铭牌位于产品的侧面，标注产品的各种输出输入信息，单路12V-648W，通过80PLUS金牌认证，最高效率达到了92%。

全模组的设计，提供了3个8PIN接口，均采用的是CPU/PCI-E共用的形式， SATA和D口同为3个，其它两个则为主板的24PIN供电。

尾部带有大面积的蜂窝式开孔辅助散热，带有独立开关，不过并没有常见的手动切换风扇停转按钮，估计是定位及价格所致吧。

机箱背面的走线效果，虽然电源搭配有模组线材，稳妥不花钱，但是为了好看，肯定还是定制线会比较合适些，这里个人觉得需要注意的地方，也就是电源模块接口的地方，线材最好用扎带捆压得紧凑一些，可以使得线材不外露于正面电源遮挡板之下，这样正面的效果会清爽一点。

性能测试：

首先说下测试的环境及主机的状态，室内开空调，恒温27度，机箱为全封闭的状态下进行，10700K全核上到5G，给到的电压1.23V，内存默电上到3600Hz，显卡默认足够用就不折腾了，这边就常见的一些测试及温度表现跑下，结果仅供参考。

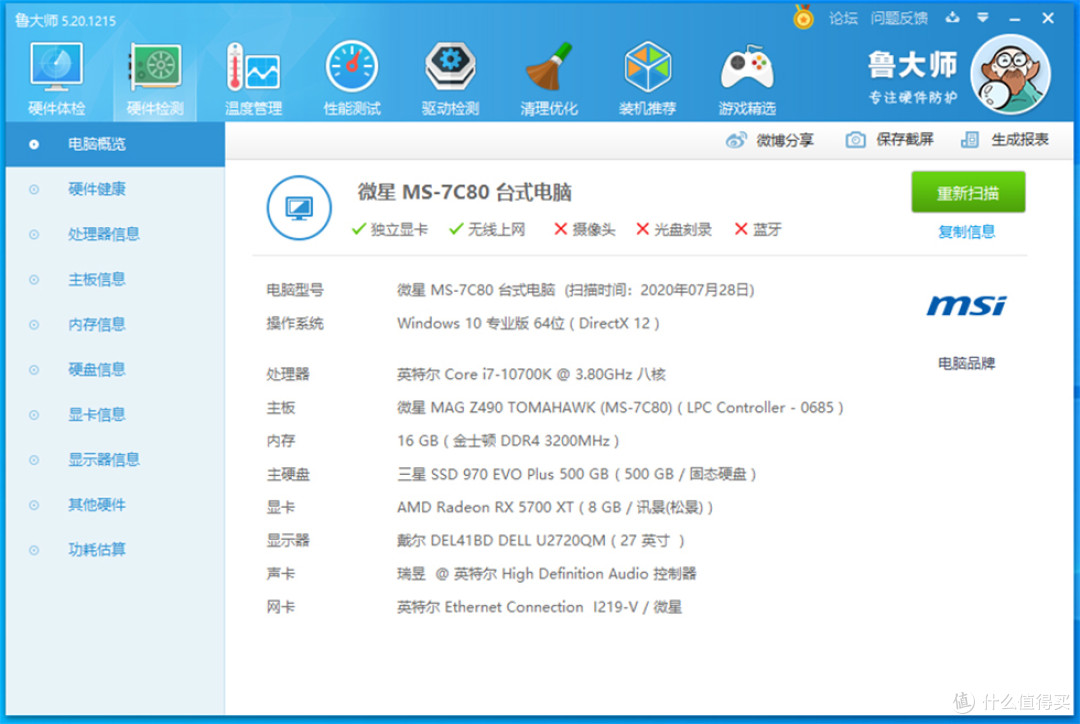

MASTER LU的平台配置详情。

综合性能得分631721，10700K超至5G，提升还是蛮大的，XFX的5700XT海外三风扇版，对比公版也是有着不少的提升，整体性能还算是蛮不错的吧。

10700K全核5G的CPU-Z跑分表现，单核及多核性能均领先之前的9900KF，对于追求高频的游戏用户，还算是蛮不错的选择吧，关键是目前价格真心也还行。

选购到的这套HYPERX Predator的内存，采用的SK hynix颗粒，频率这里超到3600HZ，时序为CL18-20-20-42，挨打六四跑分如上。

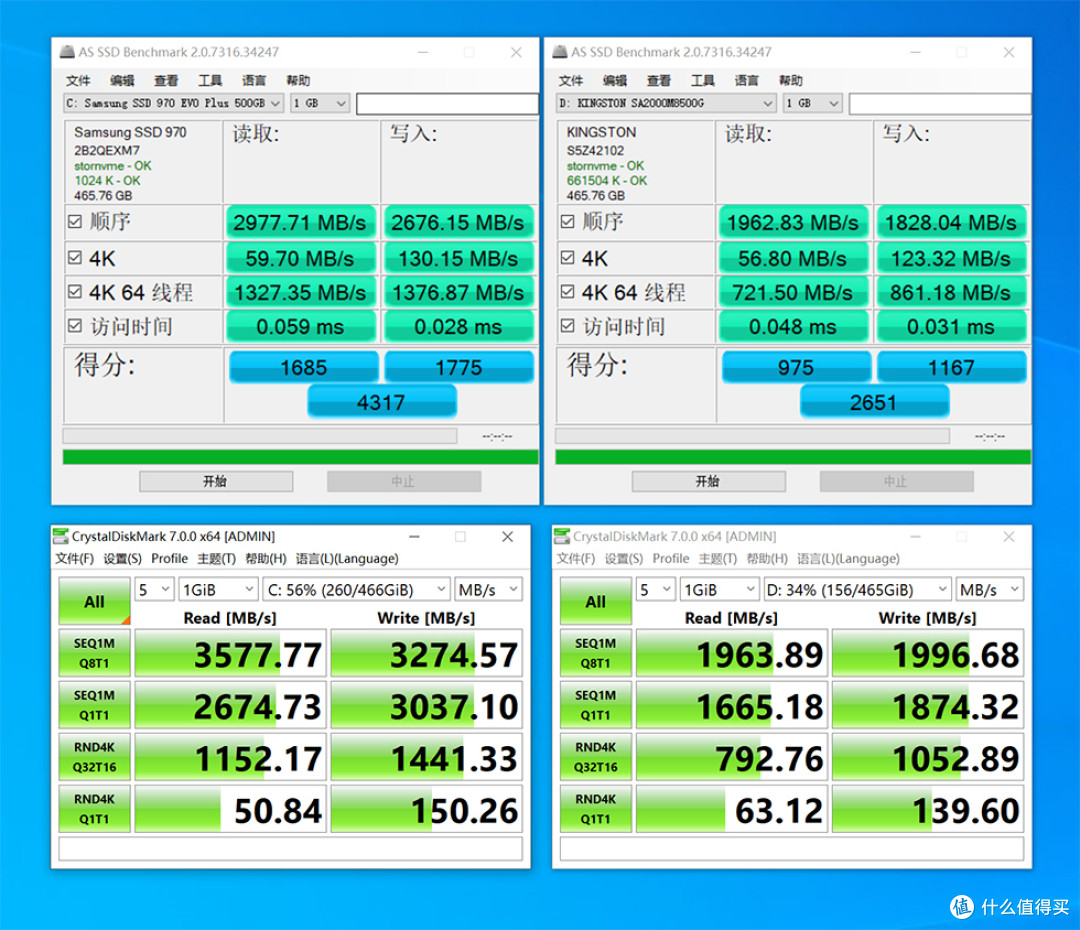

三星 970EVO PLUS 500GB和金士顿 A2000 500GB的跑分表现。

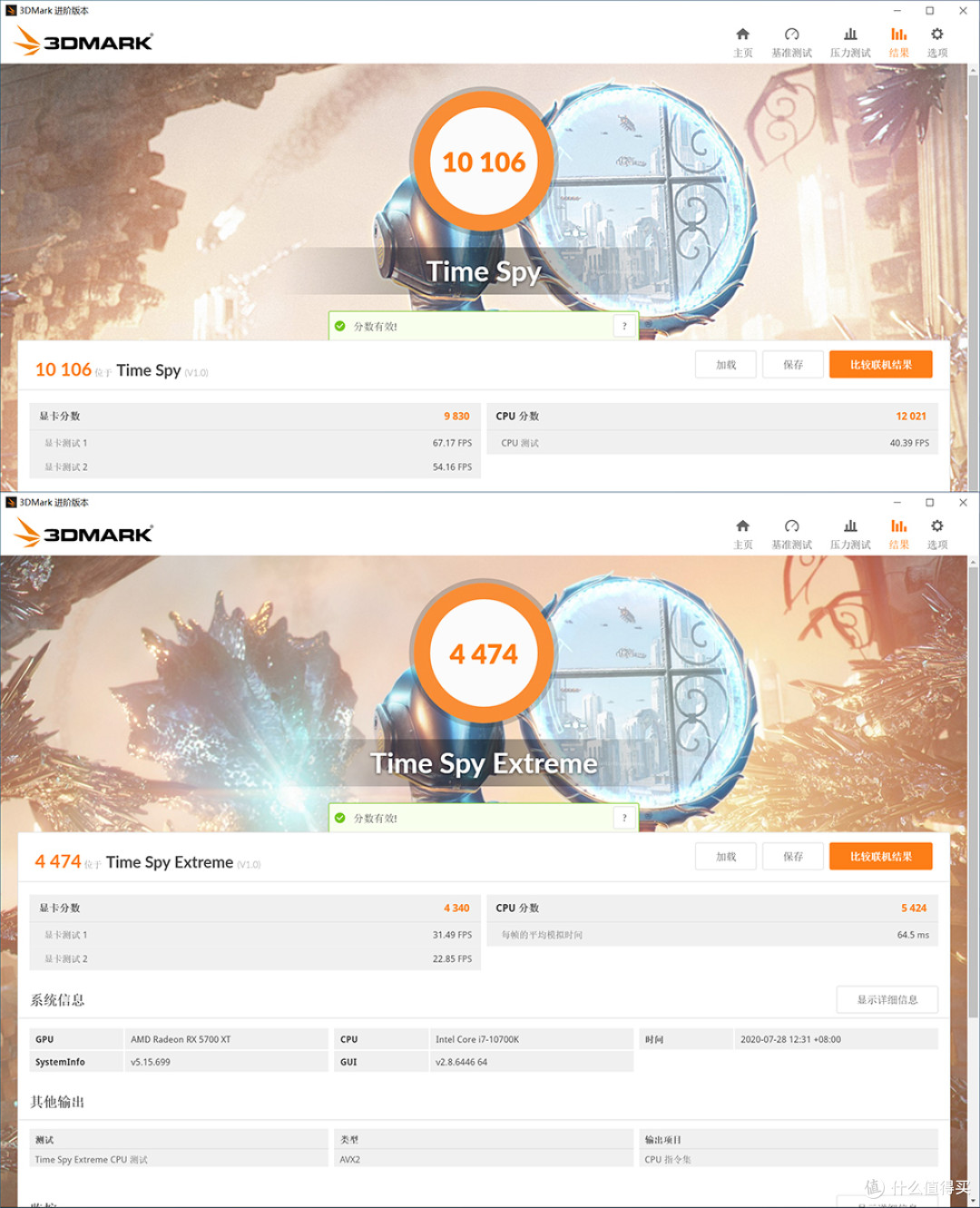

3DMARK各种模式下的跑分如上，5700XT的理论分数完全并不逊色于黄卡的2070 SUPER，实际综合性价比真心是会比较高些。

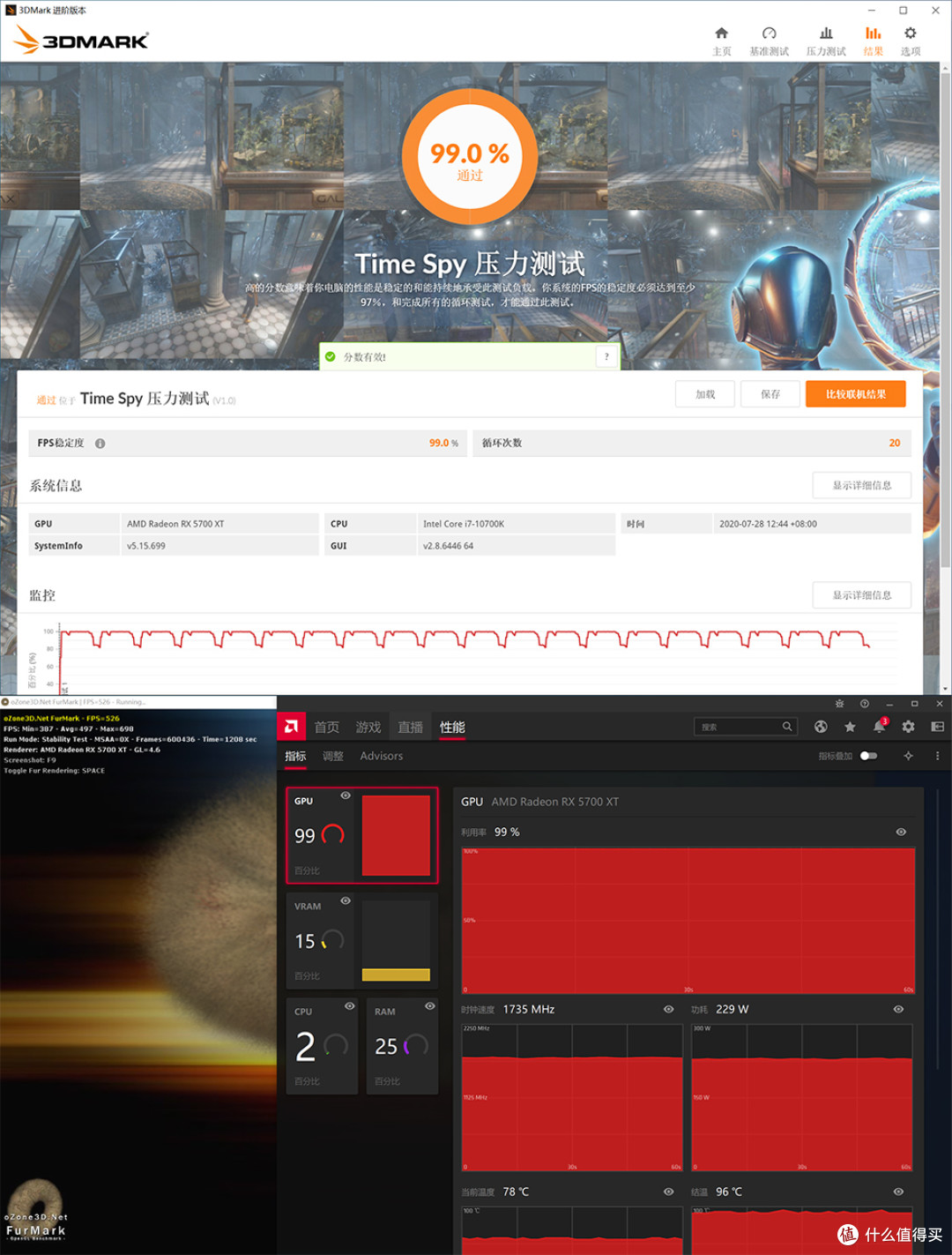

显卡满载温度表现，Time Spy 压力测试，通过率99%，跑甜圈圈20分钟左右，核心温度最高78度，频率1735MHz，功耗229W。

CPU满载温度表现，单烤FPU压力测试，15分钟左右后，核心温度最高上到了89度吧，因为全核上到了5G的关系吧，感觉也还不错吧。

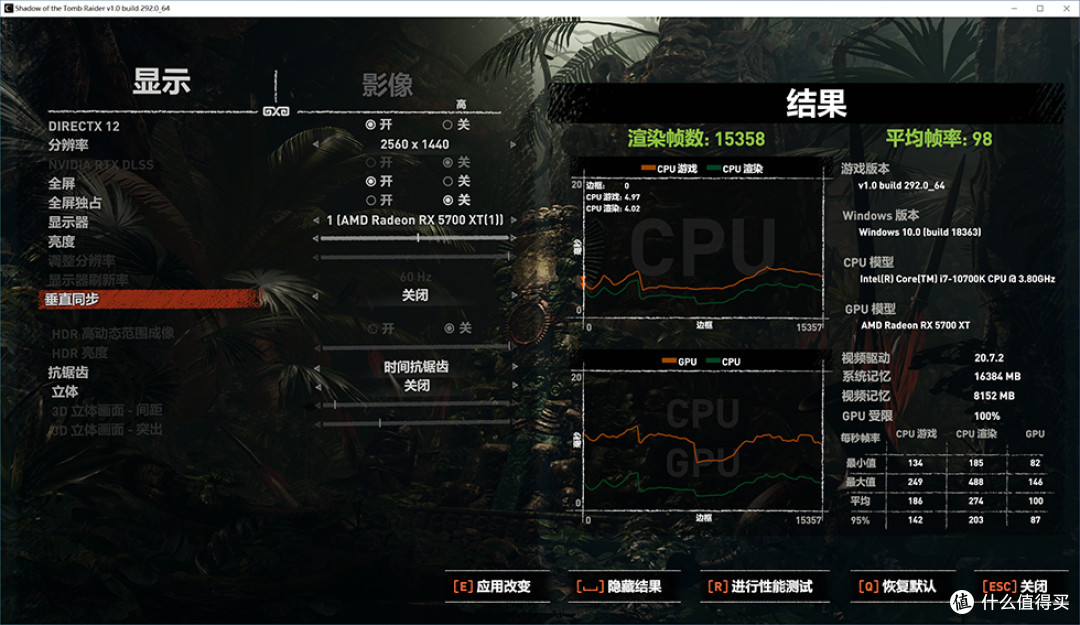

单机方面就测试两款款游戏，分别是众生平等奥德赛和古墓丽影“暗影”均为2K的分辨率下进行，具体表现如上。

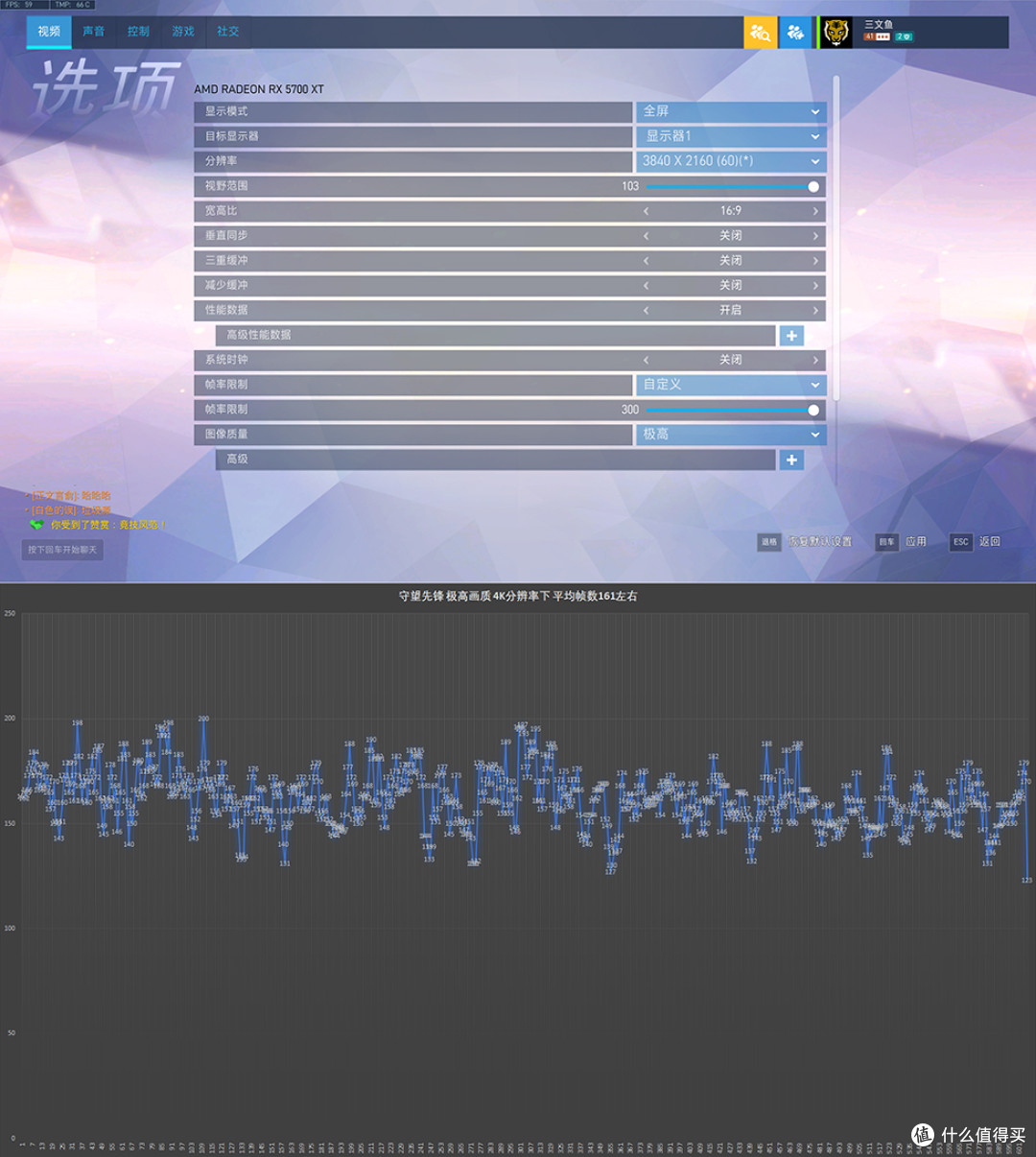

两款比较有代表性的FPS游戏表现，守望先锋在极高画质，4K分辨率下的平均帧数可以达到161左右，绝地求生则自定义调整了下画质，2K分辨率下平均帧数也达到了128左右，算是蛮够用的吧。

最后没有总结，大概就这样吧，那么以上就是这次乔思伯U5S装机体验的全部内容，如上所述仅代表个人观点，希望可以给大家做个参考吧，谢谢您的浏览，欢迎大家留言交流，也希望可以那个点赞！收藏！关注！三连支持一下！
