仪器厂商必看！SD NAND 高性价比工业存储，守住试剂检测数据安全

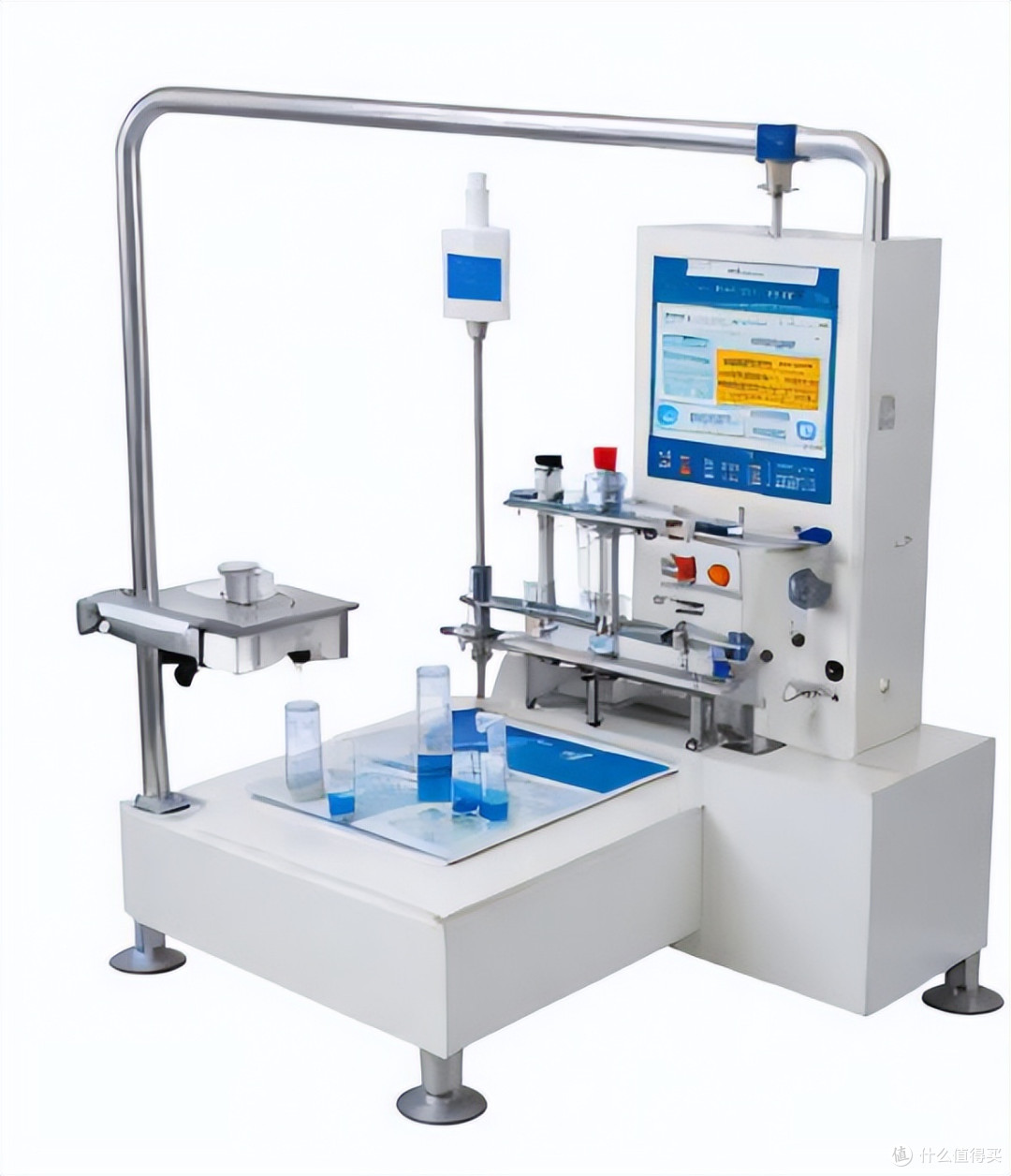

试剂检测仪器是什么？

试剂检测仪器是一种专业的科学设备，广泛应用于医疗、科研、环境监测等领域。它通过使用特定的试剂与样本发生化学反应，产生可测量的信号，如颜色变化、荧光 强度变化或电信号等。这些信号被仪器的传感器检测到后，经过处理和分析，最终得出样本中目标成分的含量或相关指标的结果。

为了确保检测结果的准确性和可追溯性，试剂检测仪器通常配备有存储芯片。存储芯片的主要功能是存储检测结果、样本信息等重要数据。这些数据不仅记录了检测过程中的关键信息，还在后续的分析和处理中发挥着重要作用。

由于这些数据对于后续分析至关重要，存储芯片必须具备高可靠性和稳定性。它需要确保数据的完整保存和准确读取，即使在长时间存储或复杂环境下，也能保证数据的准确性和完整性。因此，存储芯片的设计和制造对试剂检测仪器的整体性能和可靠性有着重要影响。

技术方案

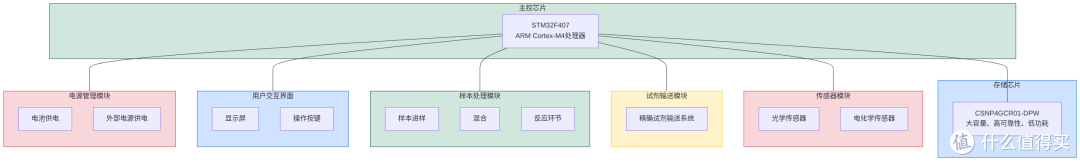

整体架构

主控芯片：选用STM32F407作为核心控制单元。它具有高性能的ARM Cortex-M4处理器，具备强大的运算能力和丰富的外设接口，能够高效地处理检测过程中的数据采集、分析和控制任务。

存储芯片：采用CSNP4GCR01-DPW作为数据存储单元。该存储芯片具备大容量、高可靠性和低功耗等特点，能够满足试剂检测仪器对检测结果、样本信息等数据的存储需求。

传感器模块：根据试剂检测的具体需求，配备相应的传感器，如光学传感器（用于检测颜色变化或荧光强度）、电化学传感器（用于检测电信号）等，用于采集样本与试剂反应后的信号。

试剂输送模块：设计精确的试剂输送系统，确保试剂能够准确、定量地加入到样本中，以保证反应的准确性和重复性。

样本处理模块：包括样本的进样、混合、反应等环节，确保样本能够与试剂充分反应，并为传感器提供稳定的检测环境。

用户交互界面：配备显示屏和操作按键，方便用户输入检测参数、查看检测结果和进行仪器操作。

电源管理模块：为整个仪器提供稳定的电源，同时考虑电池供电和外部电源供电两种方式，以满足不同使用场景的需求。

硬件设计

主控芯片电路设计：

将STM32F407的各个功能引脚合理分配，连接到传感器模块、存储芯片、试剂输送模块、用户交互界面等各个部分。

设计稳定的电源电路，确保主控芯片在不同工作状态下都能获得合适的电压和电流。

为提高系统的抗干扰能力，采用适当的滤波、屏蔽和布线措施。

存储芯片电路设计：

根据CSNP4GCR01-DPW的电气特性和接口要求，设计与主控芯片的连接电路，确保数据能够快速、准确地传输和存储。

考虑存储芯片的电源管理，确保其在低功耗模式下也能正常工作，并在需要时能够快速唤醒。

传感器模块电路设计：

根据所选用的传感器类型，设计相应的信号调理电路，将传感器输出的微弱信号放大、滤波后转换为适合主控芯片处理的信号。

为传感器提供稳定的电源，并考虑温度补偿等措施，以提高传感器的测量精度和稳定性。

试剂输送模块电路设计：

设计驱动电路，用于控制试剂输送泵或阀门等执行元件，实现试剂的精确输送。

采用反馈控制机制，通过传感器监测试剂输送的实际流量或位置，实时调整输送参数，确保试剂输送的准确性。

样本处理模块电路设计：

设计样本进样、混合和反应的控制电路，确保样本能够按照预定的流程进行处理。

考虑样本处理过程中的温度控制、搅拌速度等参数的调节，以保证反应条件的稳定性和一致性。

用户交互界面电路设计：

选用合适的显示屏（如LCD或OLED）和操作按键，设计相应的驱动电路，实现用户与仪器之间的信息交互。

优化用户界面的设计，使操作界面简洁明了，方便用户使用。

电源管理模块电路设计：

设计电源转换电路，将外部电源（如交流电源或电池）转换为主控芯片、存储芯片、传感器模块等各个部分所需的电压和电流。

采用电源管理芯片或电路，实现电源的智能管理，如电源切换、低功耗模式控制、电池电量监测等功能。

软件设计

主控芯片软件设计：

开发操作系统或任务调度程序，合理分配主控芯片的资源，实现多任务并发运行，提高系统的运行效率。

编写传感器驱动程序，实现对传感器的初始化、数据采集和信号处理等功能。

开发试剂输送控制程序，根据检测流程和用户设置的参数，控制试剂输送模块的动作，确保试剂的准确输送。

设计样本处理控制程序，协调样本进样、混合和反应等环节的操作，保证样本处理过程的顺利进行。

编写存储芯片驱动程序，实现数据的读写操作，并采用数据校验和加密等技术，确保存储数据的完整性和安全性。

开发用户交互程序，实现用户通过操作界面输入参数、查看检测结果和控制仪器运行等功能。

数据处理与分析算法：

根据试剂检测的原理和方法，开发相应的数据处理和分析算法，将传感器采集到的信号转换为检测结果。

采用统计分析、曲线拟合等方法，对检测结果进行校准和修正，提高检测结果的准确性。

设计数据存储和管理算法，按照一定的格式和结构将检测结果和样本信息存储到存储芯片中，方便后续的查询和分析。

通信协议设计：

设计仪器与外部设备（如计算机、网络服务器等）的通信协议，实现数据的远程传输和共享。

采用标准的通信接口和协议（如USB、RS232、以太网等），确保仪器能够与不同类型的外部设备进行兼容和通信。

软件测试与优化：

对开发的软件进行全面的测试，包括单元测试、集成测试和系统测试，确保软件的稳定性和可靠性。

根据测试结果，对软件进行优化，提高系统的运行速度和性能，减少软件的资源占用。

核心技术特性

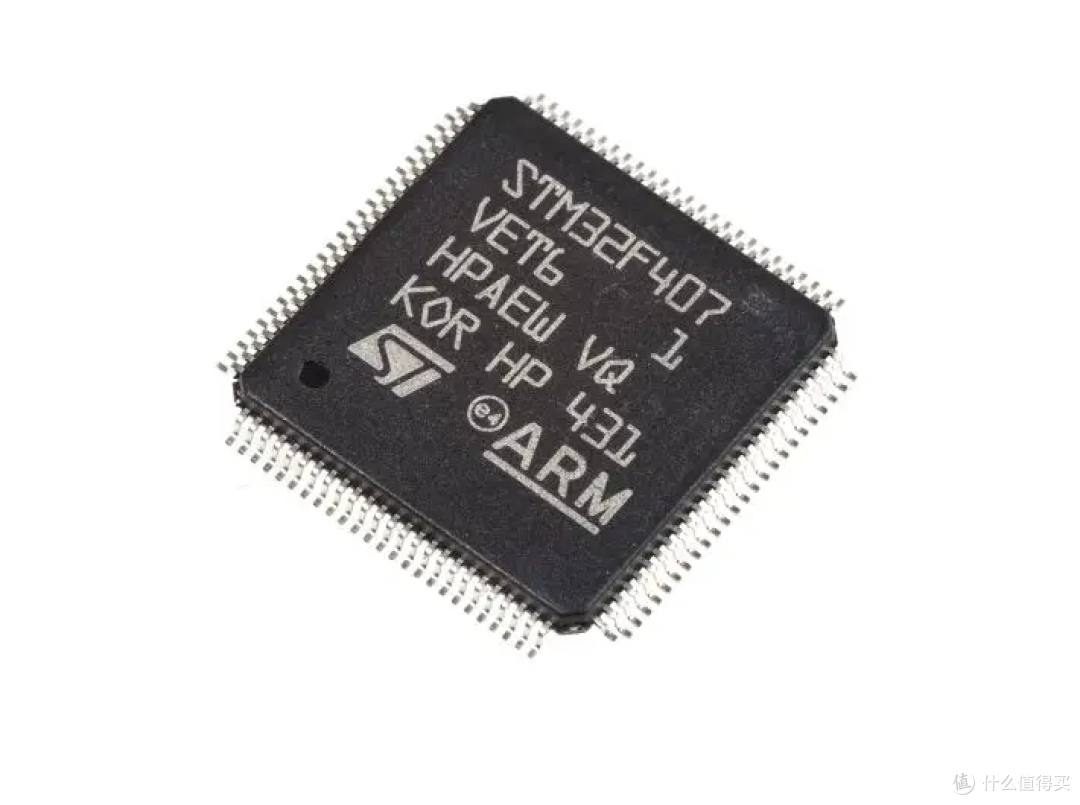

主控芯片：STM32F407

STM32F407 是一款高性能的 32 位微控制器，其强大的 ARM Cortex-M4 内核支持高达 168MHz 的工作频率，配备单周期乘法、硬件除法和单精度浮点运算功能，能够高效处理复杂的计算任务。它拥有 1MB 的闪存和 192KB 的 SRAM，可满足试剂检测仪器对大容量存储和高速数据处理的需求。芯片的低功耗设计和多种低功耗模式，使其在便携式试剂检测设备中表现出色，延长电池续航时间。其丰富的外设接口，如 3 个 I2C、6 个串口、3 个 SPI、2 个 CAN2.0、2 个 USB OTG，能够方便地连接光学传感器、电化学传感器等检测模块，以及试剂输送泵、显示屏等设备。此外，还有1个SDIO 接口，可以与存储芯片 CSNP4GCR01-DPW 相连，提供稳定高效的数据存储能力，确保试剂检测仪器能够可靠地存储大量的检测结果和样本信息。此外，3 个 12 位 ADC 和 2 个 12 位 DAC 可用于高精度的信号采集和控制，17 个定时器和 16 个 DMA 通道则确保了检测流程的精确控制和高效数据传输 。STM32F407 提供的开发工具和资源，使得试剂检测仪器的开发更加便捷，适用于各种实验室和现场检测场景。

存储芯片：CSNP4GCR01-DPW

CSNP4GCR01-DPW 是一款高性能的 4Gb（512MB）工业级SD NAND 存储芯片，采用 LGA-8 封装，尺寸仅为 6x8mm，兼容 SD 2.0 标准，支持 SPI 模式或 SD 模式，便于与主流 MCU（如 STM32F407）连接。

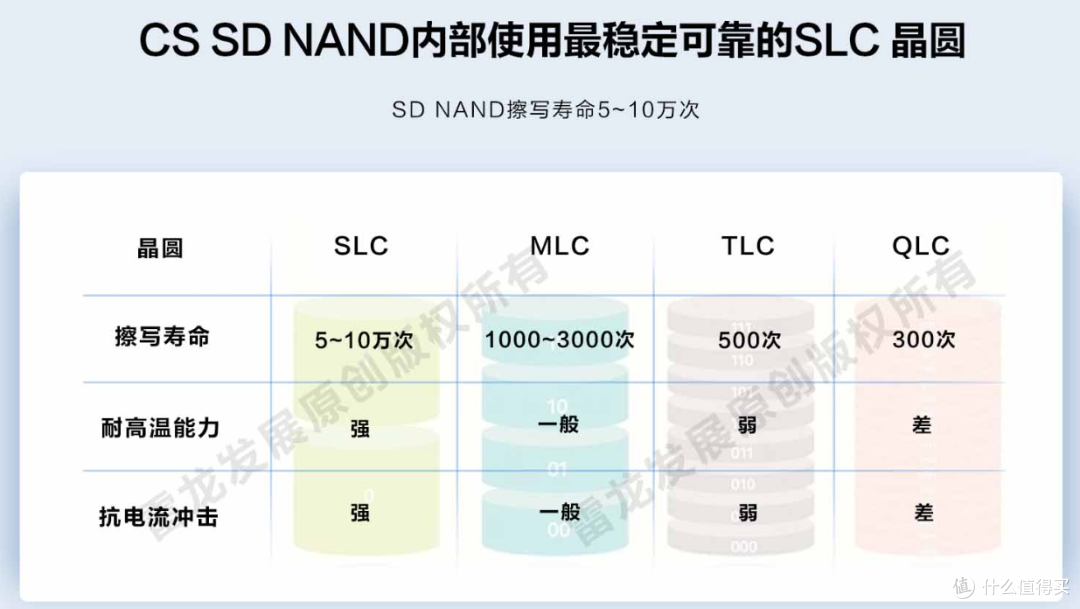

CSNP4GCR01-DPW的架构，简单来说内部采用使用寿命最长、性能最稳定的NAND Flash（SLC NAND Flash）晶圆，它的擦写寿命可以达到5~10万次。经过1万次随机掉电高低温冲击测试，稳定可靠。其内置 Flash 管理功能，包括坏块处理、ECC 纠错和磨损均衡，特别适合用于试剂检测仪器等需要稳定数据存储的设备，能够高效存储大量检测结果和样本信息。它还适用于工业设备、物联网设备等多种应用场景，提供高可靠性和大容量存储，助力设备实现高效数据管理。

使用方便，省空间

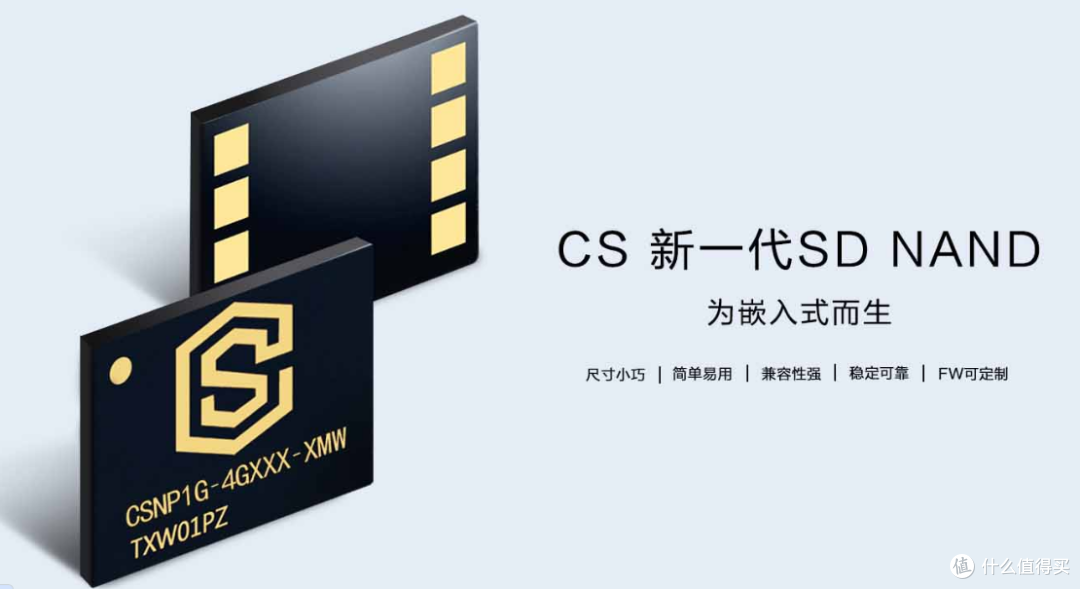

CSNP4GCR01-DPW 采用 LGA-8 封装，尺寸仅为 6×8mm，小巧精致，无论是机器贴装还是手工焊接都十分便捷，为生产制造提供了极大的灵活性。

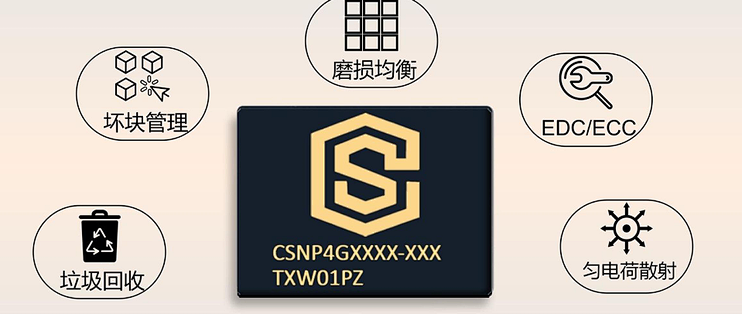

控制器四大优势

CSNP4GCR01-DPW 存储芯片性能卓越，通过了 10K 次随机掉电测试，展现出极高的稳定性。它兼容 SPI/SD 接口，内置可定制固件，具备强大的纠错和 Flash 管理能力，最高可支持 3D TLC NAND。此外，该芯片读写速度更快，兼容 SD2.0 协议，最高支持 SD 3.0 协议，尤其在小文件读写速度上表现出色，能够满足高速数据传输的需求。

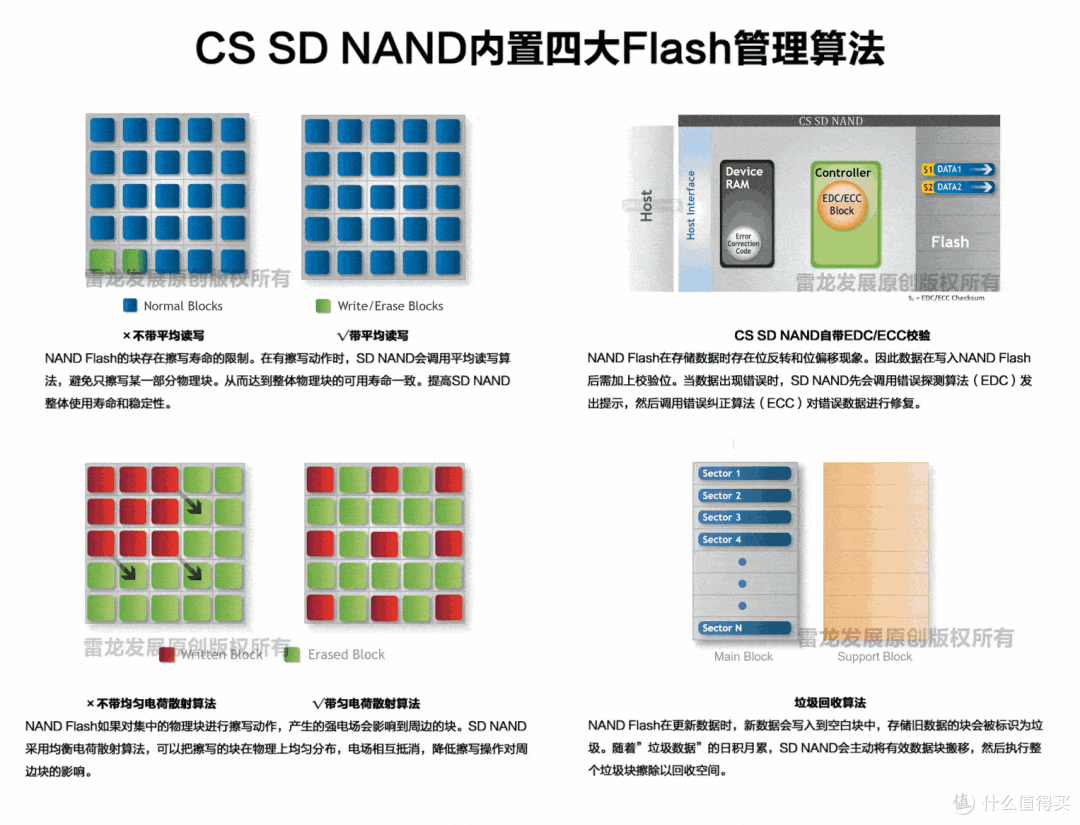

内置Flash管理算法

在 NAND Flash 的使用过程中，为确保数据存储的稳定性和延长使用寿命，SD NAND 采取了一系列先进的管理策略。

一方面，鉴于 NAND Flash 的块存在擦写寿命限制，SD NAND 会调用平均读写算法，将擦写操作均匀分配到不同的物理块，避免过度集中，从而实现整体物理块的可用寿命一致，显著提高 SD NAND 的整体使用寿命和稳定性。

另一方面，针对 NAND Flash 存储数据时可能出现的位反转和位偏移现象，SD NAND 在数据写入后会添加校验位，并在检测到错误时，先通过错误探测算法（EDC）发出提示，随后利用错误纠正算法（ECC）对错误数据进行修复，有效保障数据的完整性和准确性。

此外，为减少擦写操作对周边块的影响，SD NAND 采用均衡电荷散射算法，将擦写的块在物理上均匀分布，使电场相互抵消，降低干扰。

在数据更新时，新数据写入空白块，旧数据块被标识为垃圾，随着垃圾数据的积累，SD NAND 会主动进行有效数据块的搬移，并执行垃圾块的擦除操作以回收空间，确保存储空间的高效利用和系统的稳定运行。

读写性能实测

测试环境

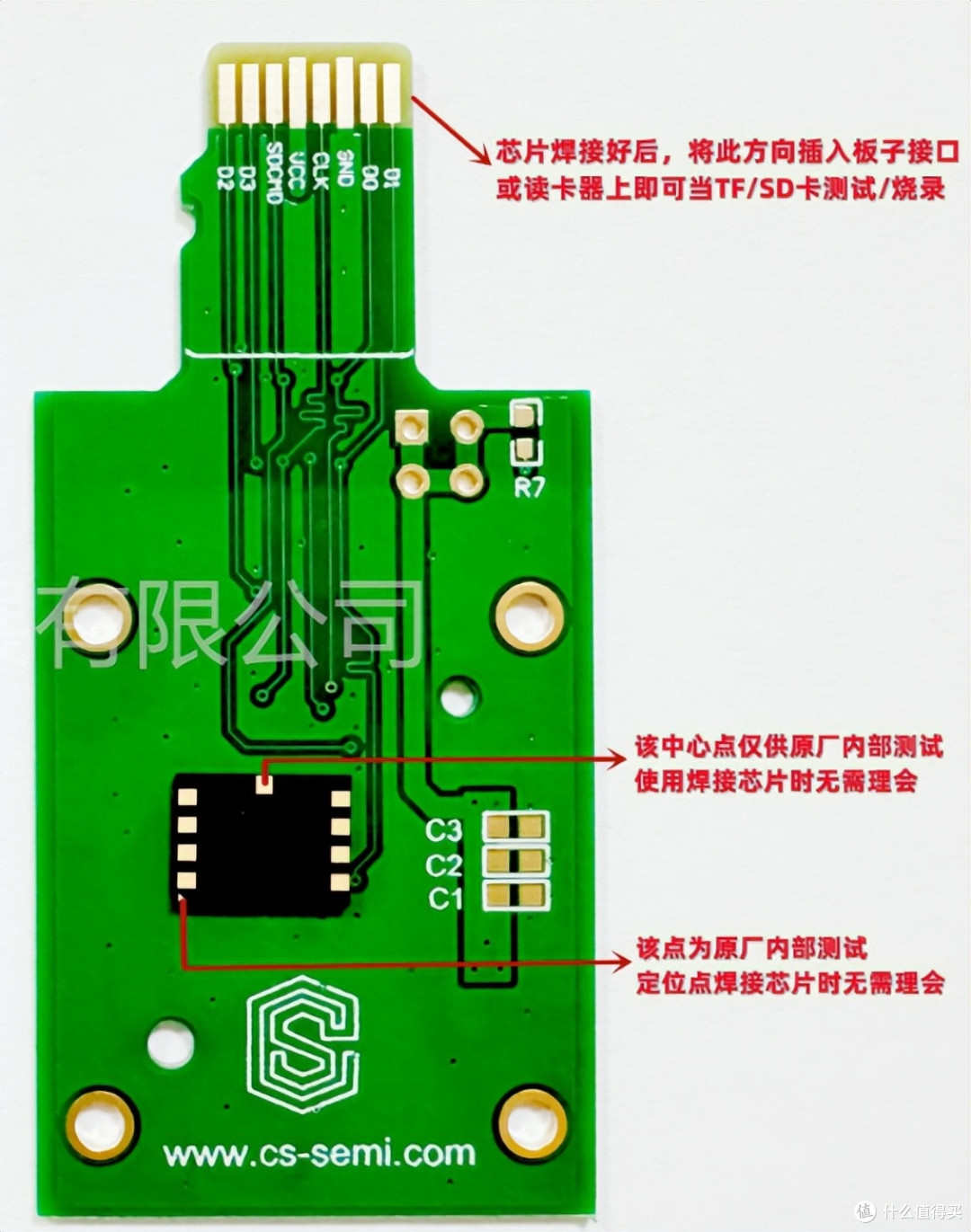

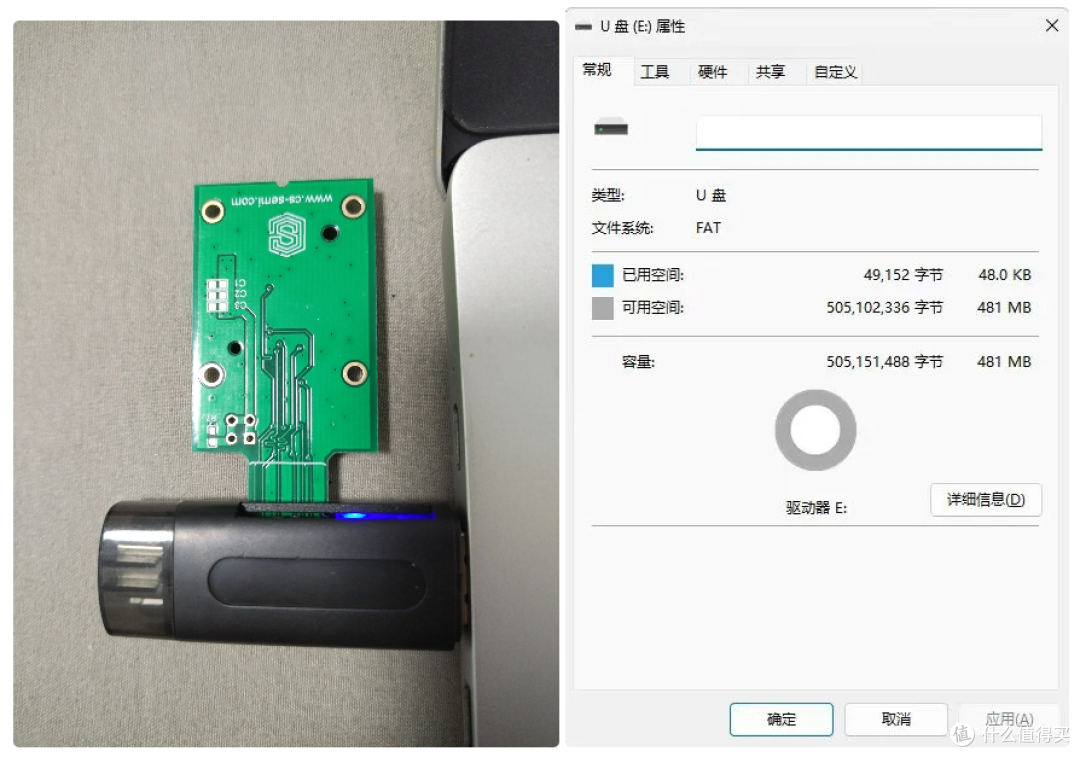

本次测试使用的是从雷龙发展申请的免费测试板。测试板上已经焊接好了CSNP4GCR01-DPW芯片。我们只需要将其插入到开发板的TF插槽或者使用读卡器接到电脑就可以很方便的使用了。

随机读写测试

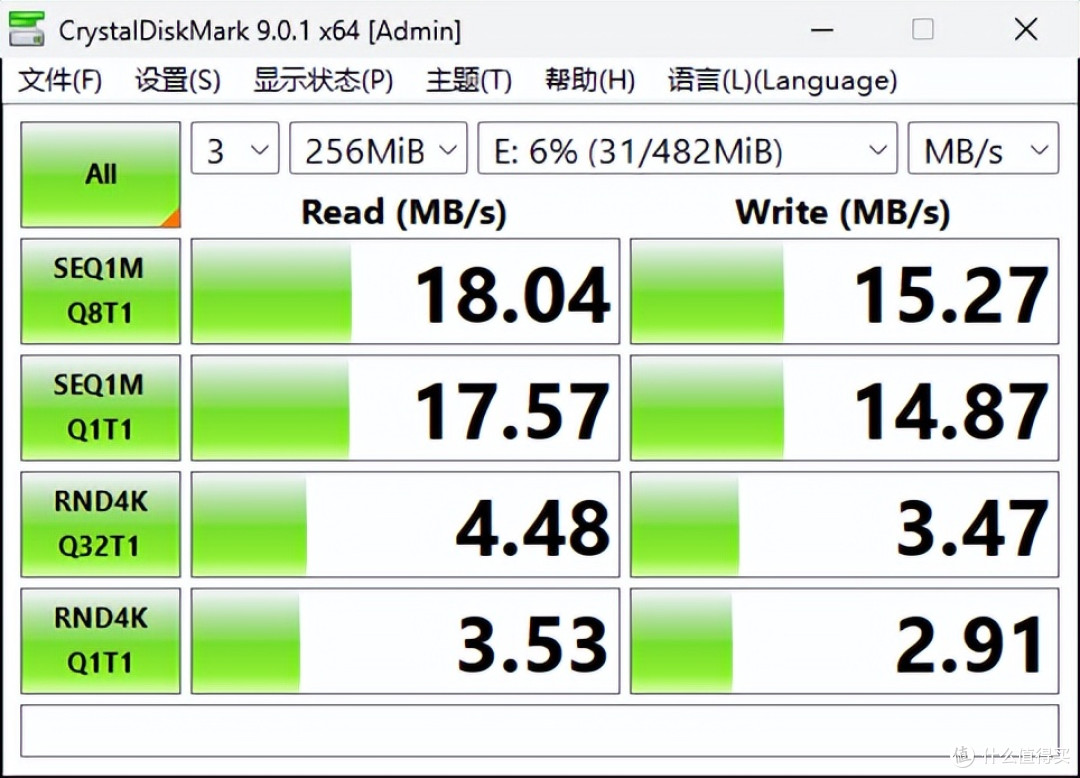

本次测试，我们使用CrystalDiskMark工具来做顺序读写和随机读写的测试。

如上图所示，可以看到

SEQ1M Q8T1（连续 1MB 块，队列深度 8，线程 1）：读取速度 18.04 MB/s，写入速度 15.27 MB/s；

SEQ1M Q1T1（连续 1MB 块，队列深度 1，线程 1）：读取速度 17.57 MB/s，写入速度 14.87 MB/s；

RND4K Q32T1（随机 4KB 块，队列深度 32，线程 1）：读取速度 4.48 MB/s，写入速度 3.47 MB/s；

RND4K Q1T1（随机 4KB 块，队列深度 1，线程 1）：读取速度 3.53 MB/s，写入速度 2.91 MB/s。

这款存储芯片的随机读写稳定性能够满足试剂检测仪器在实际工作中对存储 I/O 的需求，确保仪器数据交互流程的顺畅可靠。

稳定性方面

在稳定性方面。CSNP4GCR01-DPW内部使用稳定可靠的SLC晶圆，擦写寿命可达5~10万次。此外，工业级芯片，耐高低温温能力强（工作温宽：-40° ~ 85°），抗电流冲击强。按照官网的介绍，芯片还通过了10K次随机掉电测试。多种稳定性机制，确保了仪器的测试数据能稳定安全的长期存储。

行业展望

为精准应对医疗、科研及环境监测对检测效率与数据可靠性的高要求，试剂检测仪器正朝着高精度、智能化与物联化方向快速发展。

在此过程中，检测数据的稳定存储与高效管理至关重要。CS创世 SD NAND（贴片式T卡）凭借高可靠性、低功耗和贴片式封装等特性，成为该类仪器的理想存储解决方案。其内置坏块管理与均衡损耗机制，能够确保持续、安全地记录检测结果与校准数据，为仪器智能化升级与远程运维提供坚实的数据基础。
