支持H.265视频编码算法，浪潮M10A加速卡拆解

前言

本期拆解带来的是浪潮推出的M10A加速卡，这款加速卡面向全场景视频AI应用，属于高密度VPU加速卡，可在8W超低功耗下实现16路1080P全高清视频实时编解码。加速卡支持H.265视频编码算法，提高网络带宽利用率，并降低CPU负荷。

浪潮M10A加速卡采用半高半长外观，为单槽设计，支持一机多卡部署。加速卡采用被动散热设计，通过系统风道散热。下面服务器电源网就带来浪潮这款视频加速卡的拆解，一起看看内部的用料和设计。

浪潮M10A加速卡外观

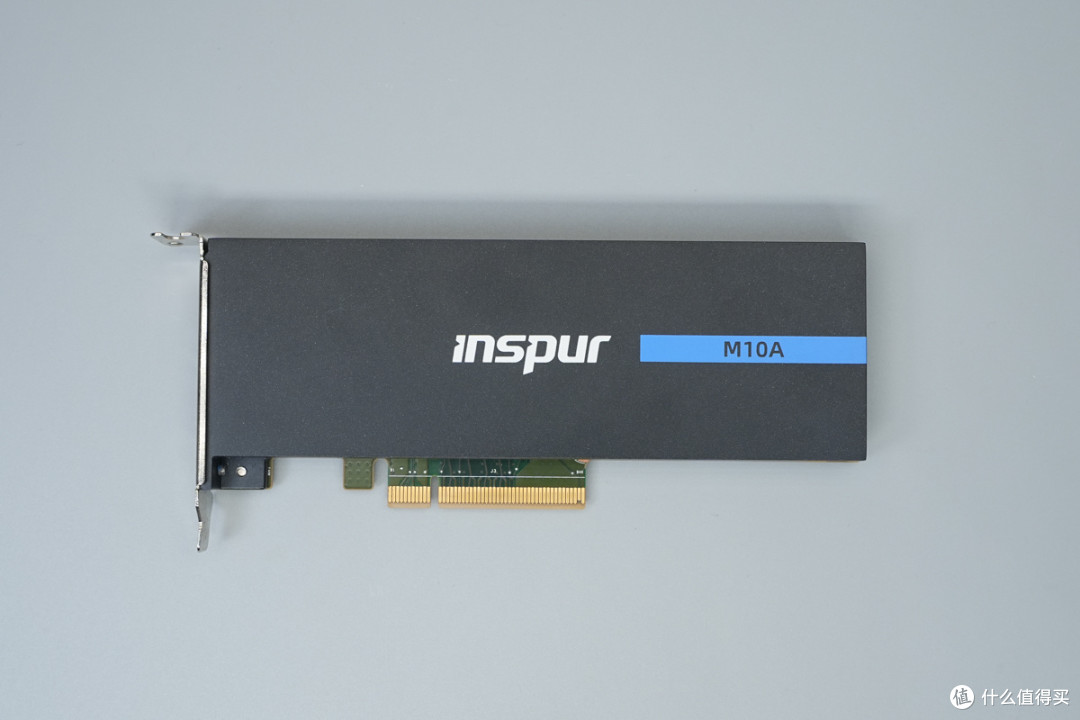

浪潮M10A加速卡采用铝合金外壳，印有inspur浪潮品牌和M10A加速卡型号。

加速卡背面设有金属背板，对应滤波电容和内存位置镂空降低厚度。

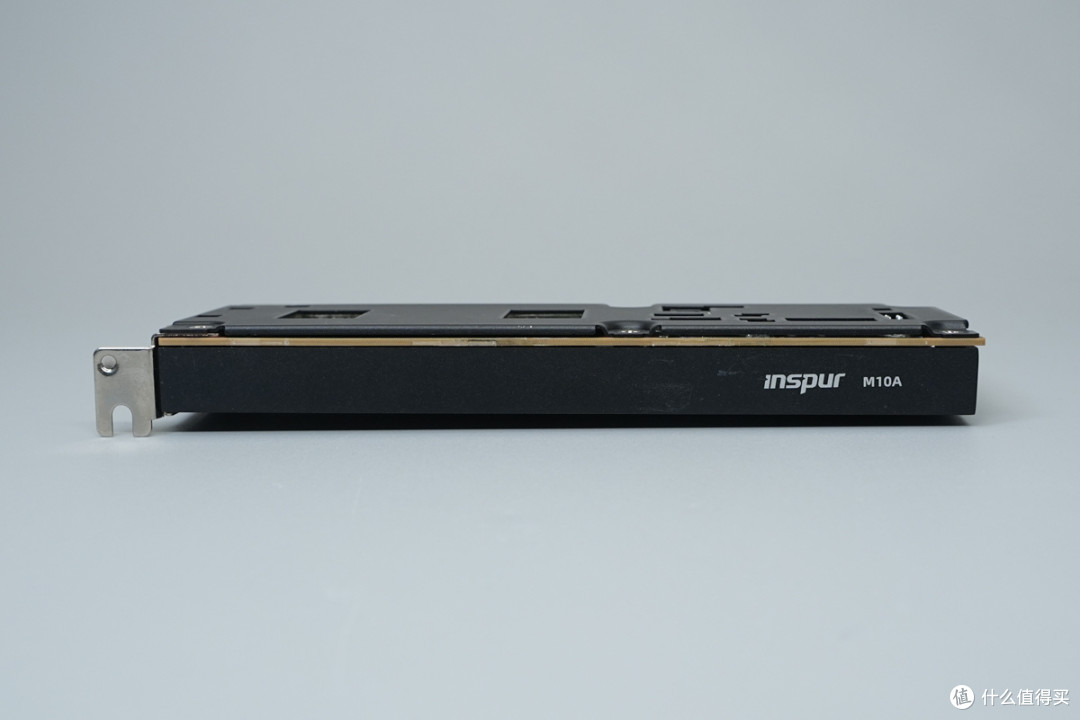

加速卡顶部印有inspur浪潮品牌和M10A加速卡型号。

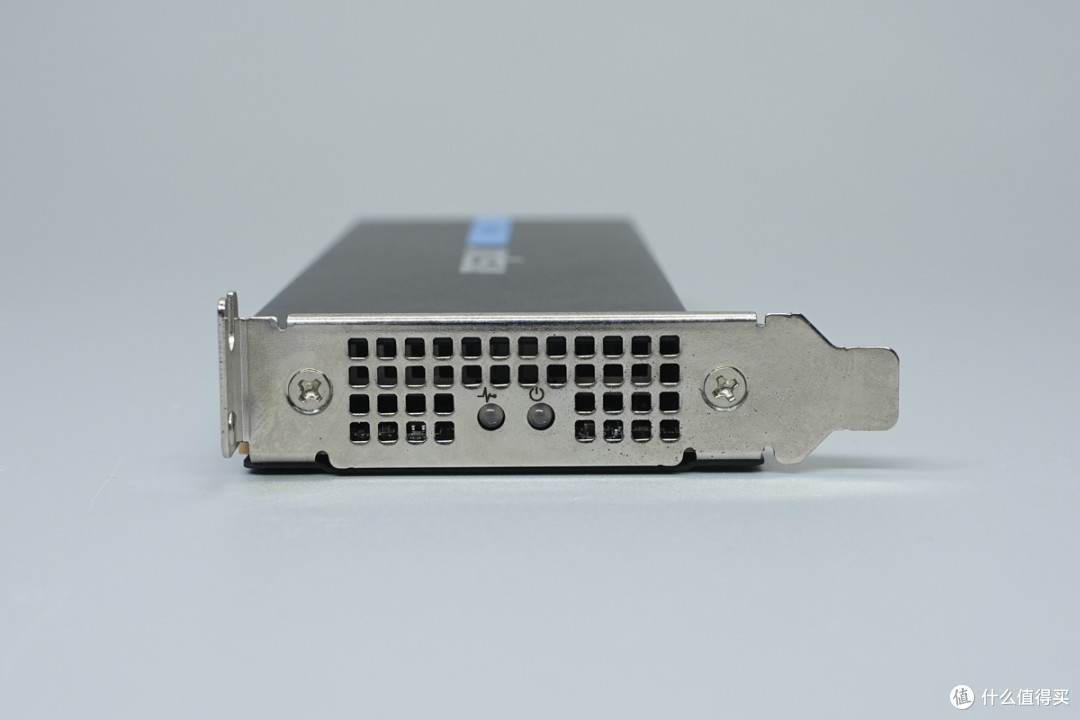

加速卡侧板设有散热孔，并设有LED灯指示工作状态。

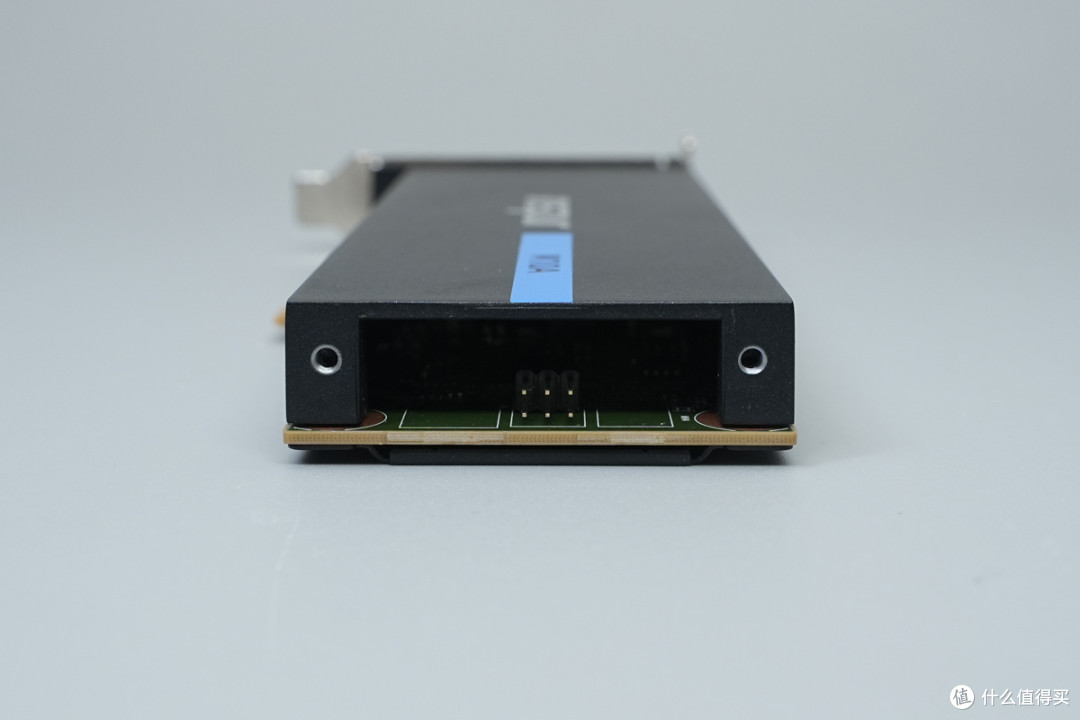

另一侧设有连接端子。

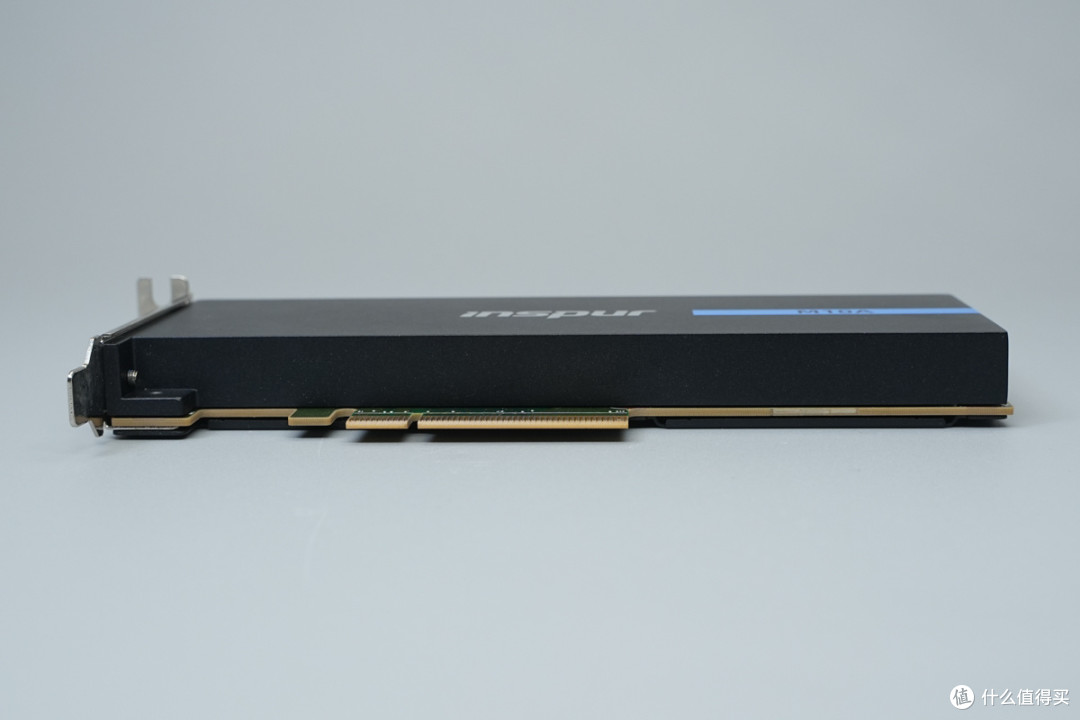

加速卡为X8接口，实际接口为PCIe Gen3x4。

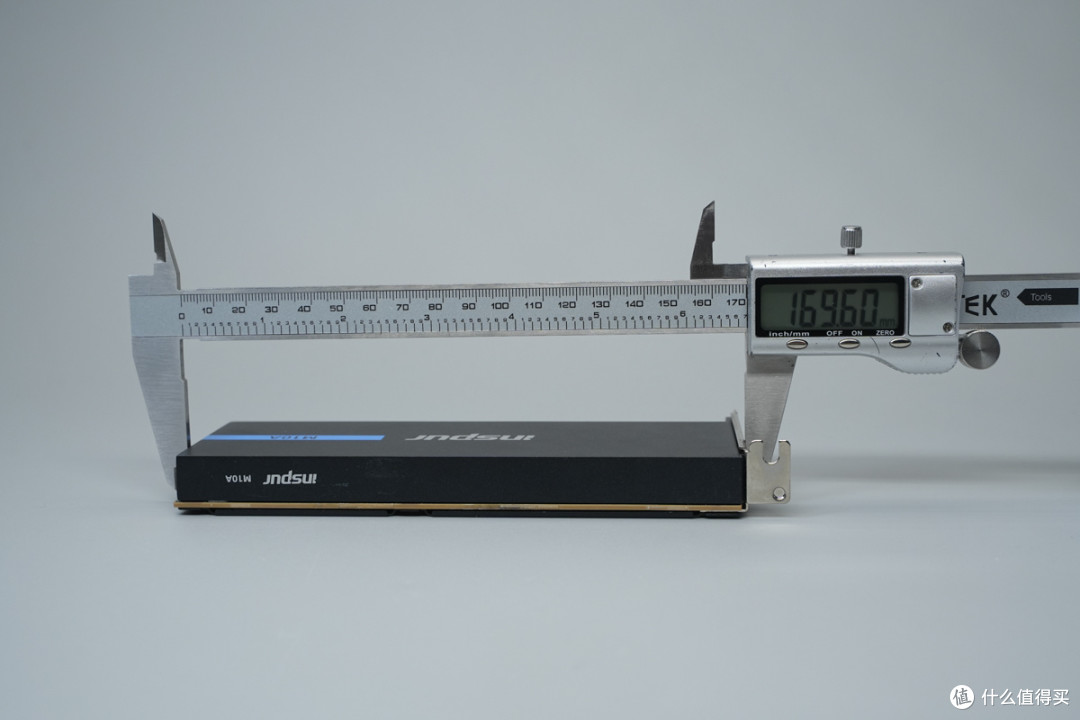

测得加速卡长度约为169.6mm。

加速卡宽度约为56.1mm。

加速卡厚度约为18.3mm。

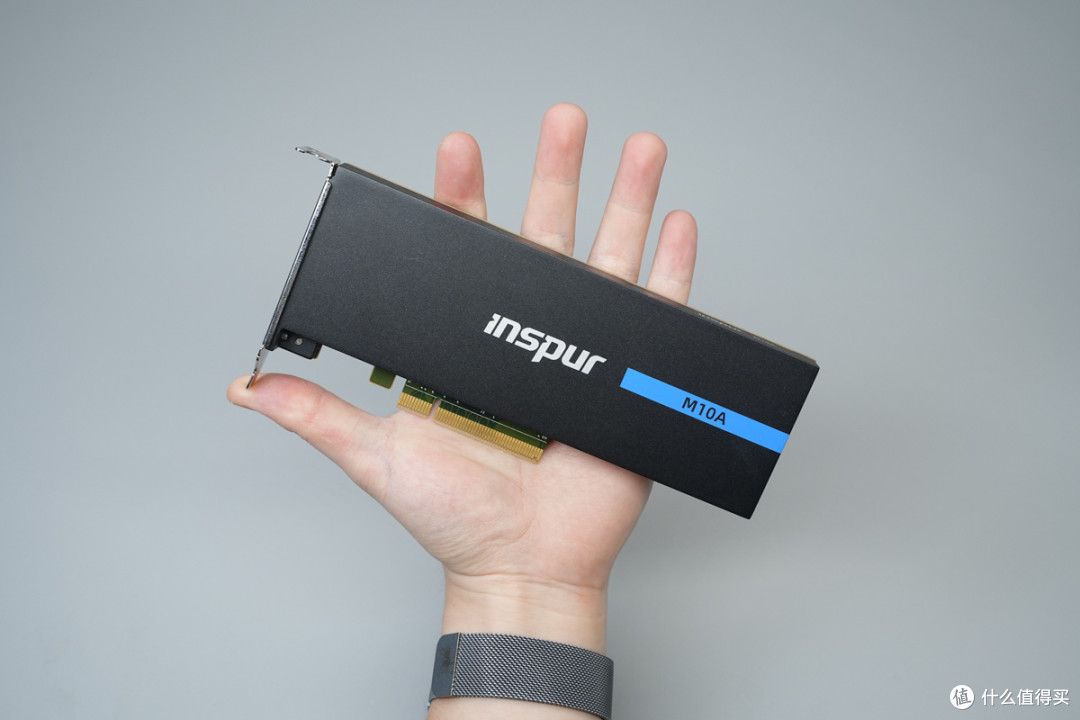

加速卡拿在手上的大小直观感受。

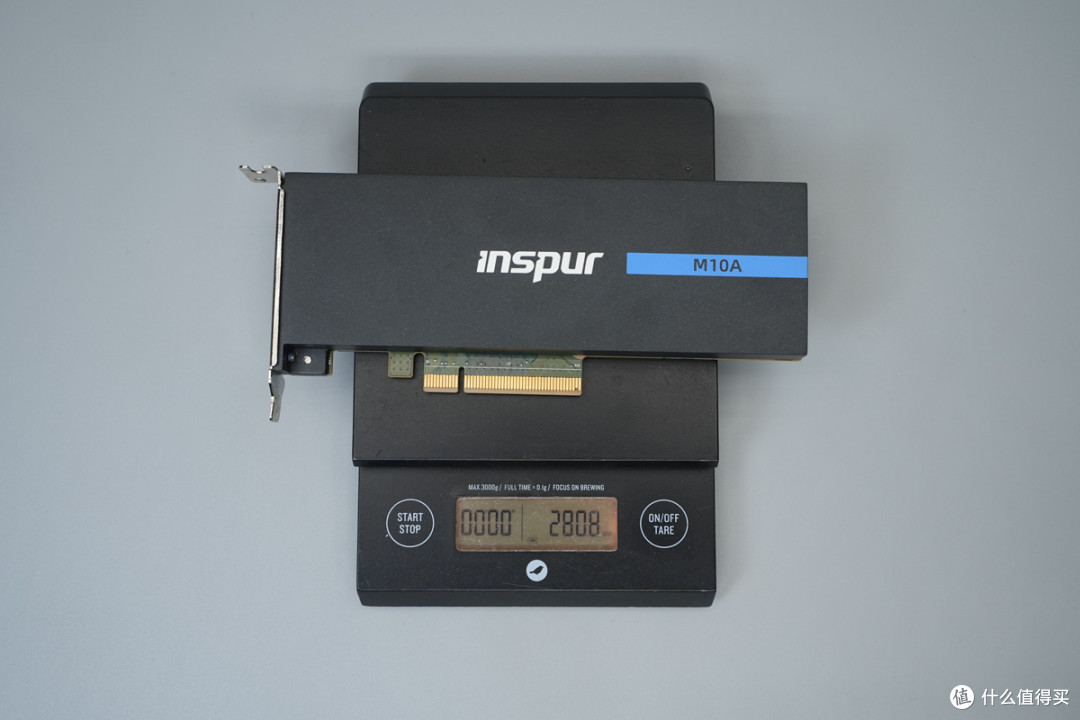

测得加速卡重量约为281g。

浪潮M10A加速卡拆解

看完了浪潮这款加速卡的外观展示，下面就进行拆解，一起看看内部的设计和用料。

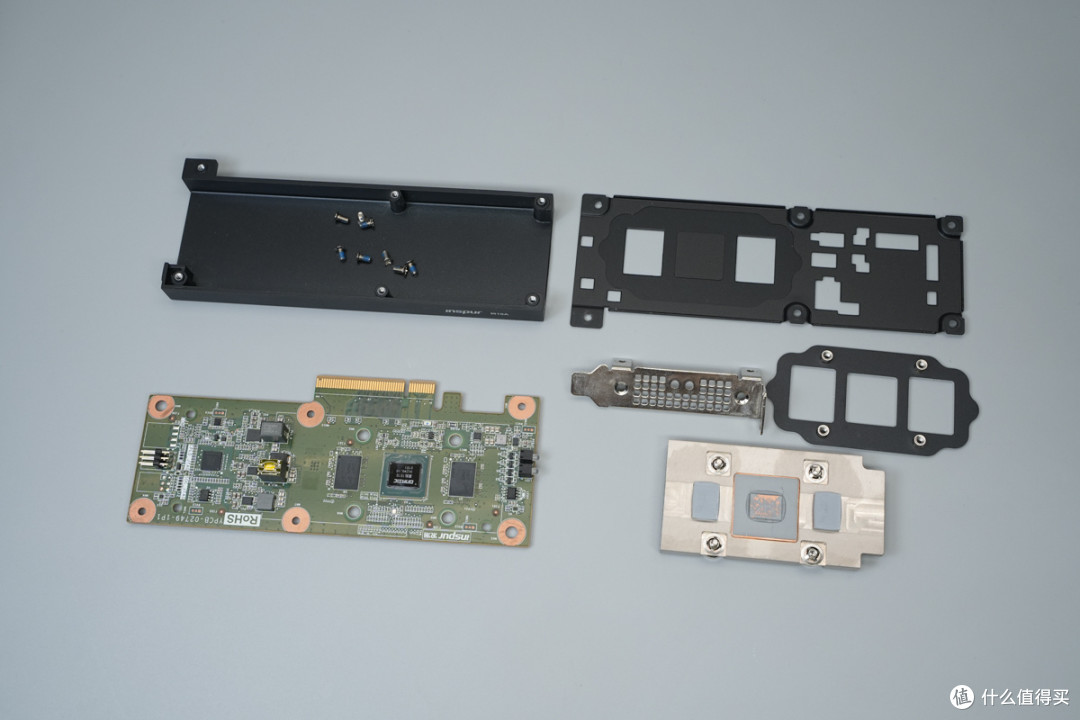

首先拧下固定螺丝，拆开加速卡外壳，背板和侧面挡板。

加速卡铝合金外壳和背板特写。

加速卡主板正面设有散热器，通过螺丝固定。

对应散热器背面设有金属扣具。

拧下固定螺丝，拆下散热器。

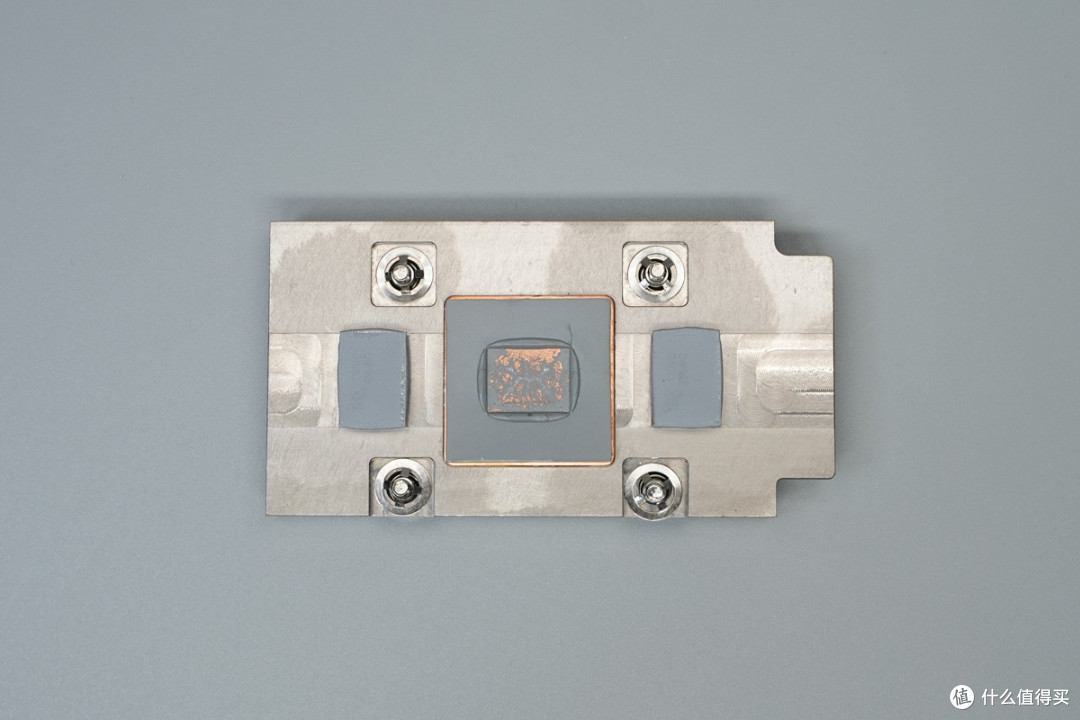

散热器对应加速卡核心设有铜底，并涂有导热硅脂，对应内存芯片设有导热垫散热。

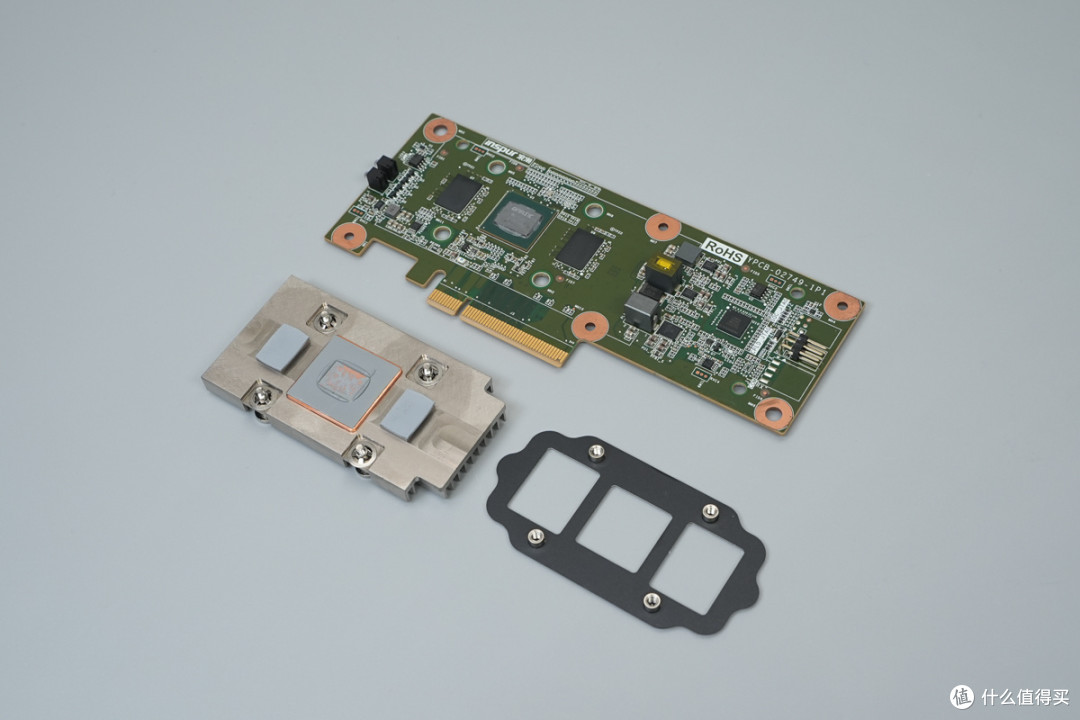

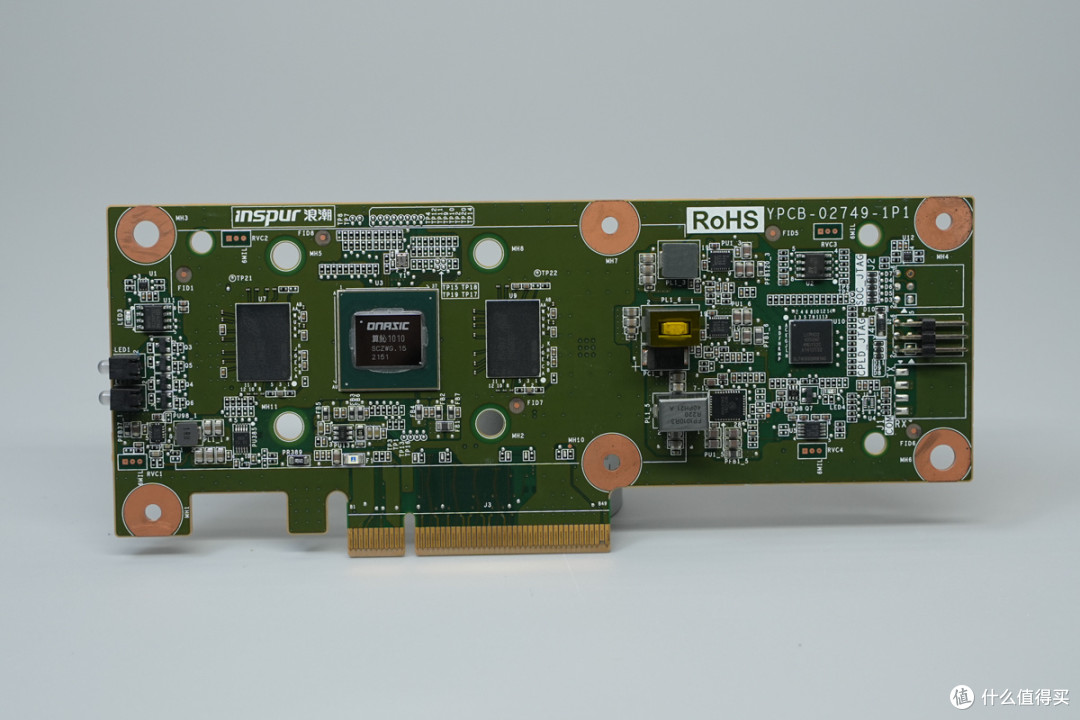

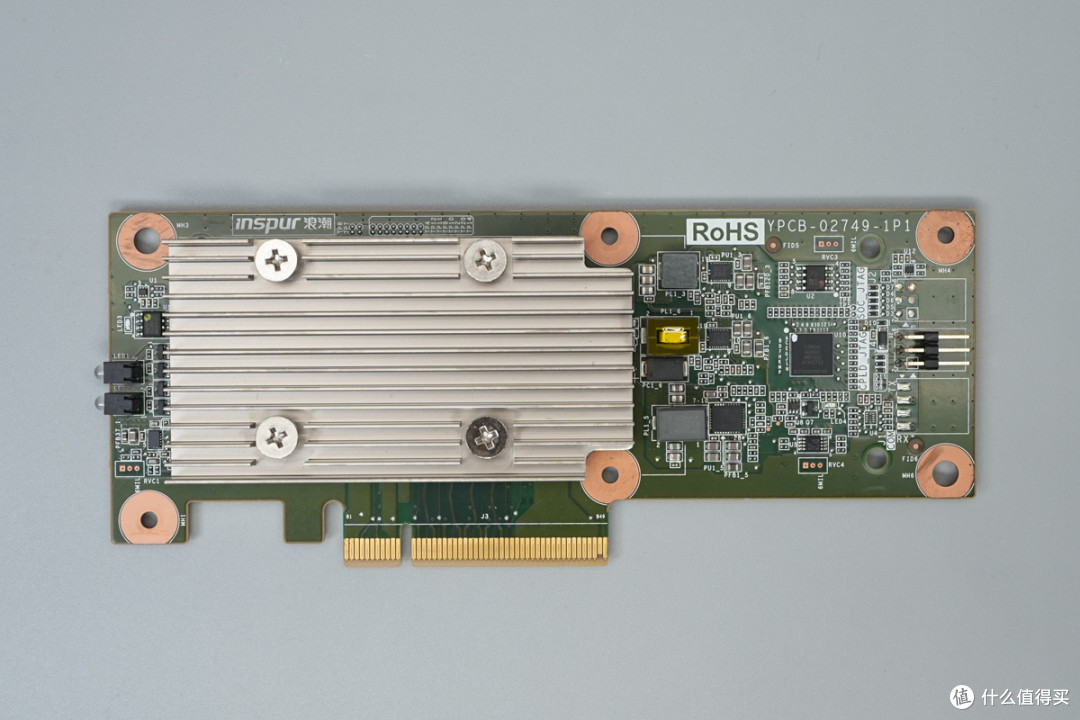

PCBA模块正面一览，左侧设有LED指示灯，存储器，同步降压芯片，并设有加速卡核心和内存芯片。右侧设有同步降压芯片，降压电感和FPGA芯片，存储器和连接器。

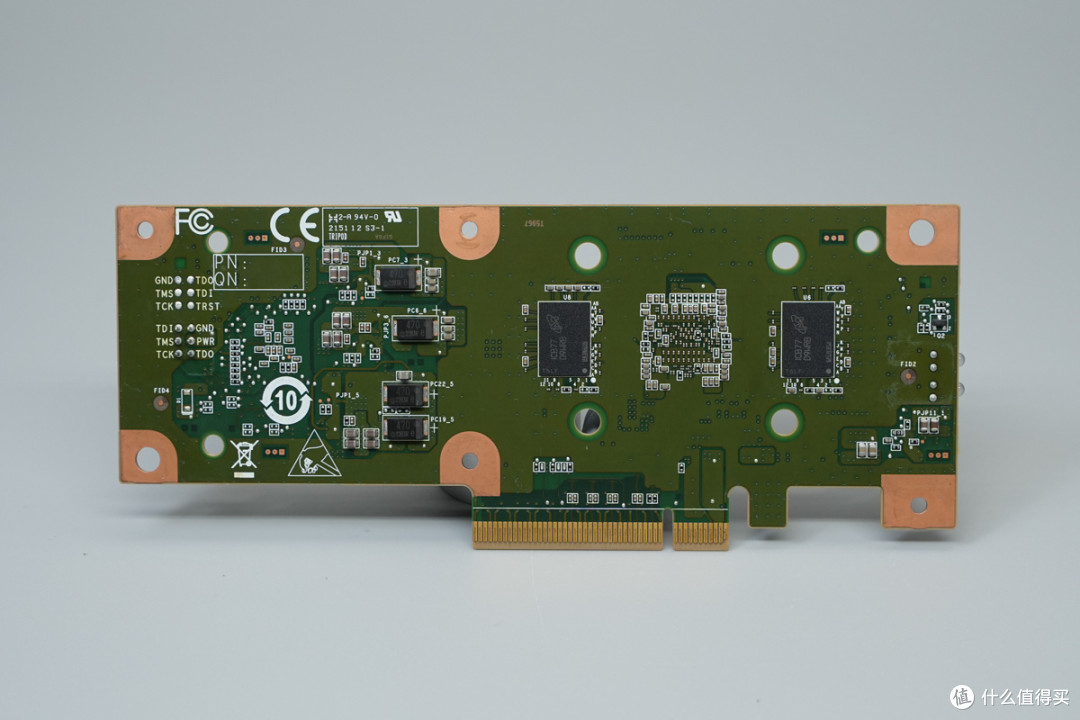

PCBA模块背面设有滤波电容和内存芯片。

加速卡核心丝印 ONASIC 算鈊1010 SCZWG.15。

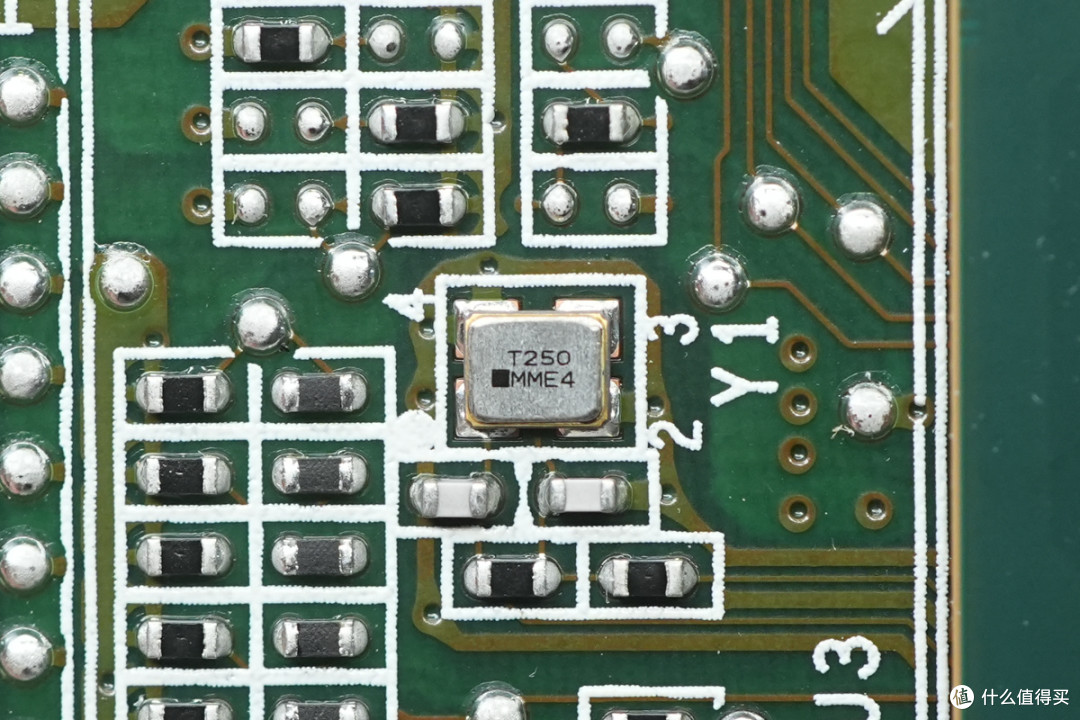

加速卡核心外置贴片时钟晶振特写。

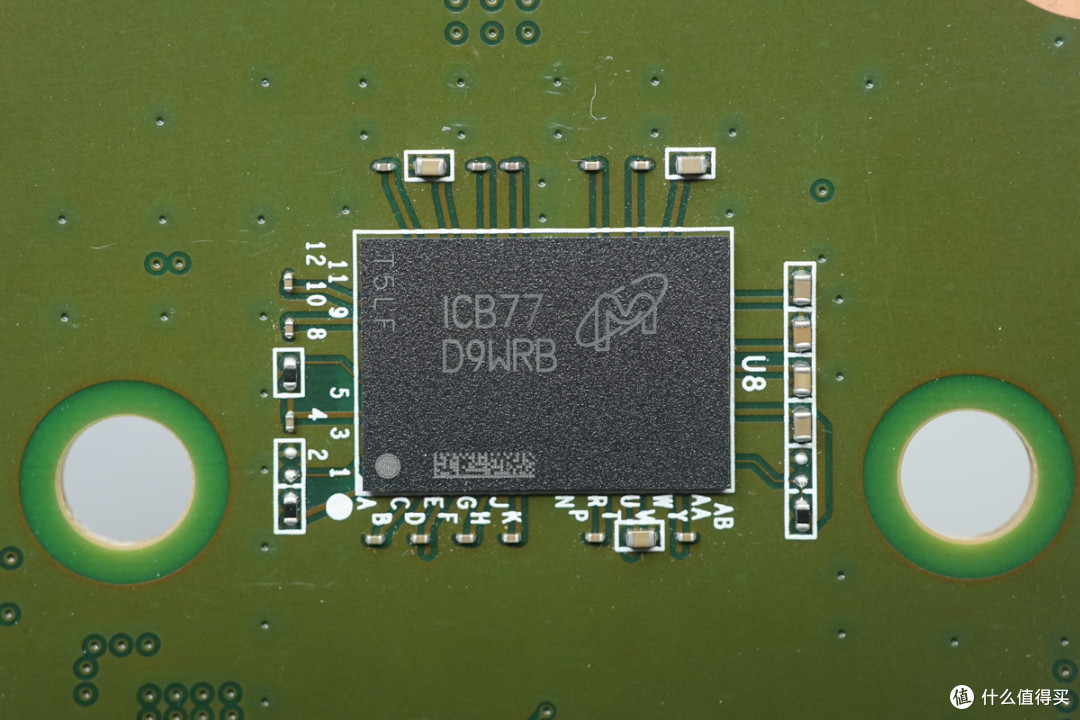

内存芯片来自美光，丝印D9WRB，型号MT53E256M32D2DS-053 WT:B，为LPDDR4X内存，单颗容量1GB，速率为3733MT/s，采用200-ball WFBGA封装。

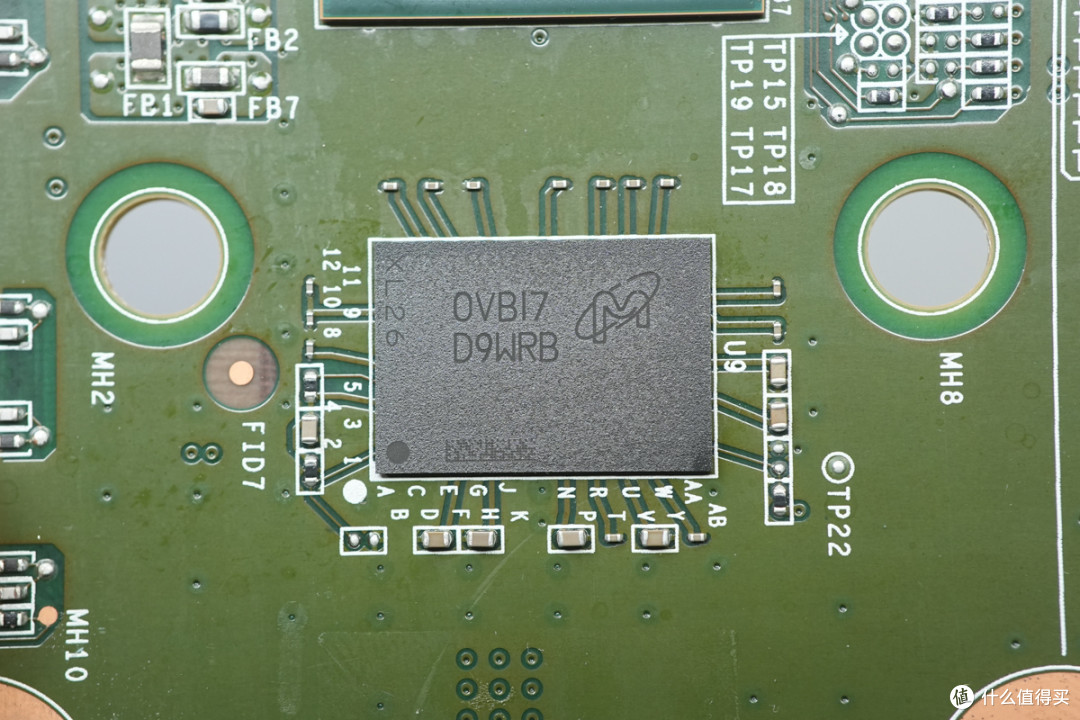

另一颗内存芯片型号相同。

PCBA模块背面还设有两颗型号相同的内存芯片。

另一颗内存芯片型号相同。

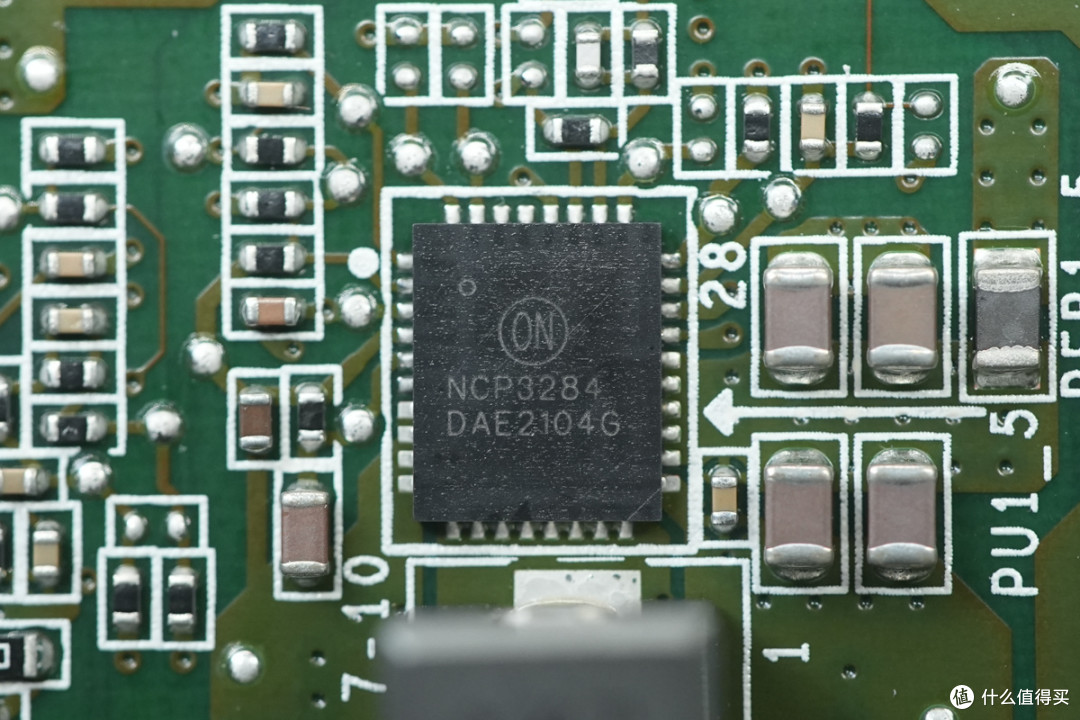

同步降压芯片来自安森美，型号NCP3284，芯片内部集成同步降压控制器和开关管，支持4.5-18V输入电压，输出电流30A，支持0.8-5.5V工作电压，支持500k/600k/800k/1MHz开关频率，采用PQFN37封装。

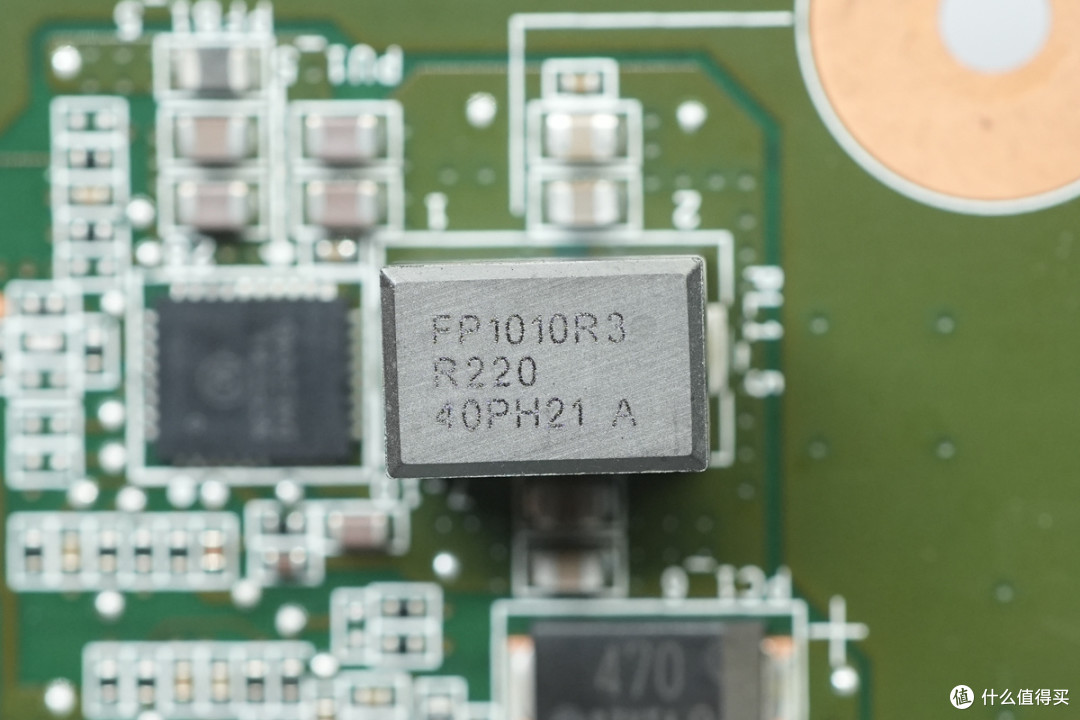

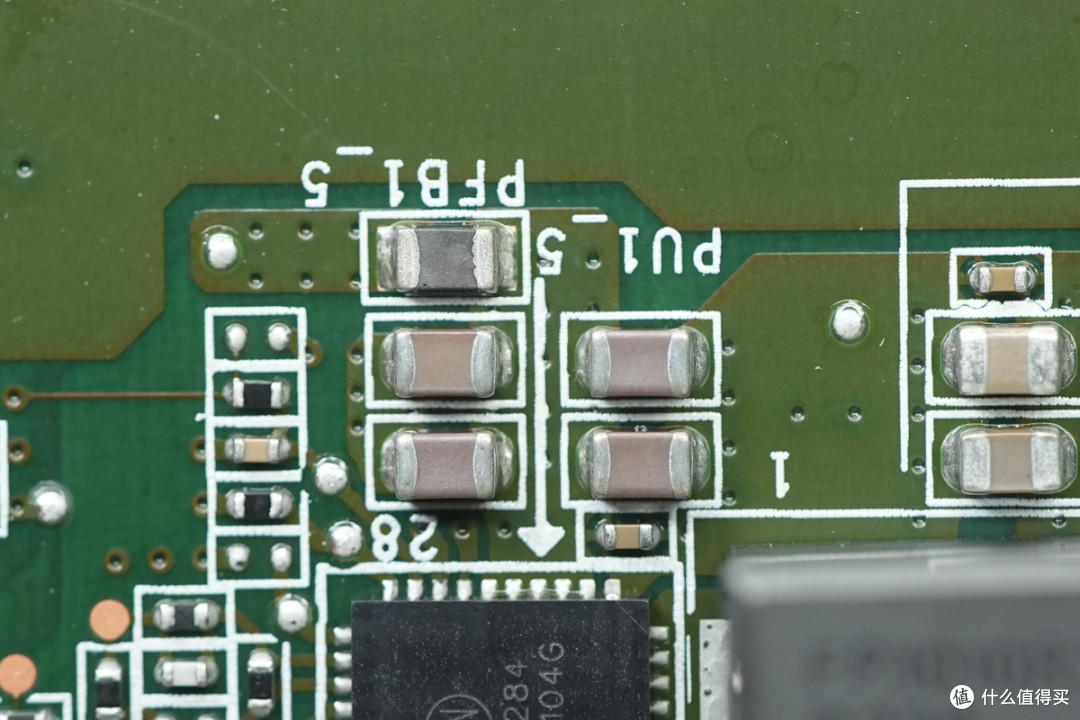

0.22μH降压电感特写。

芯片外置MLCC滤波电容特写。

同步降压芯片来自芯源系统，型号MPQ8633B，是一颗全集成高频同步降压转换器，芯片支持2.7-16V输入电压，具备20A输出电流能力，具备过流保护，过压保护，欠压保护和过热保护，采用QFN-21封装。

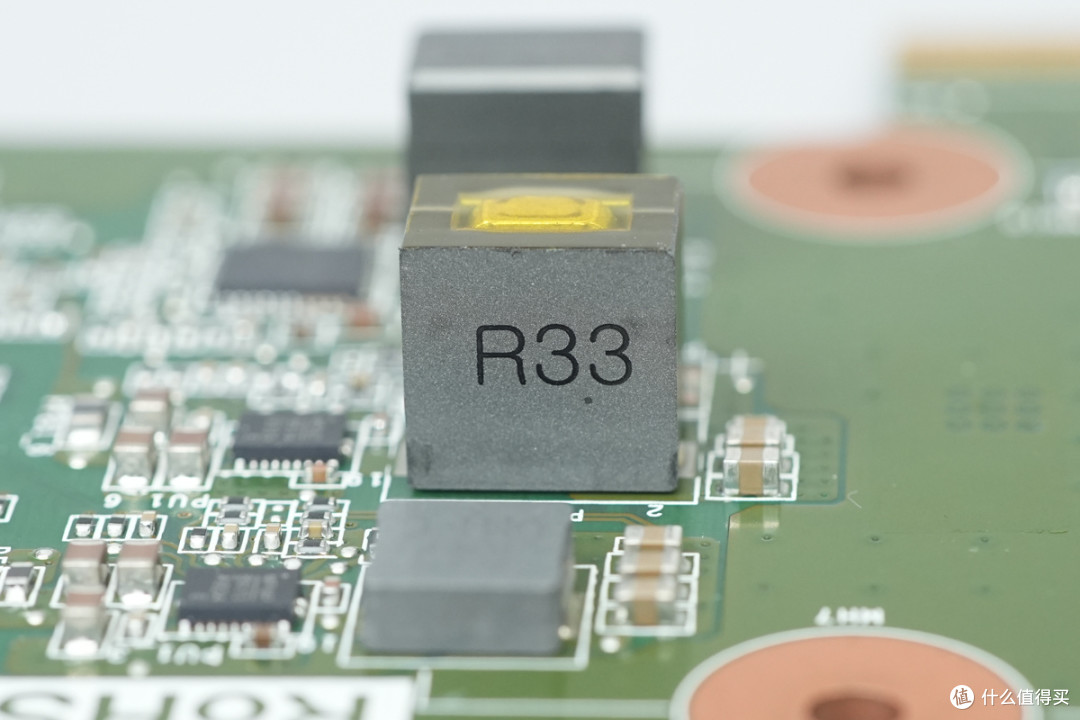

0.33μH降压电感特写。

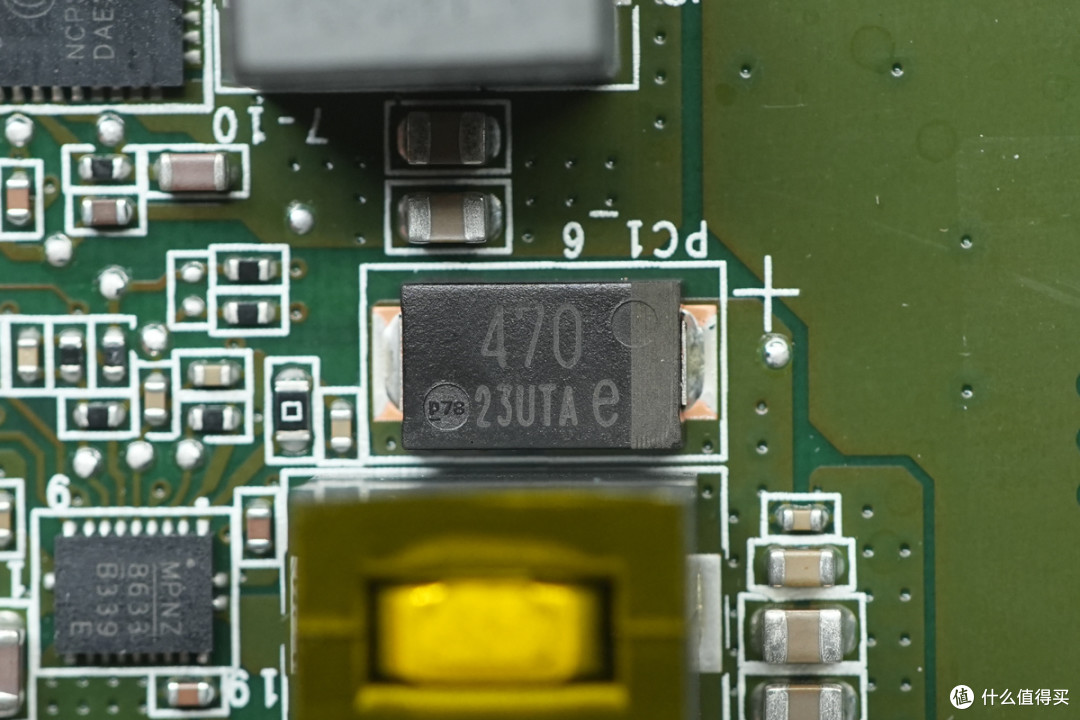

滤波电容来自松下，为SP-CAP系列导电性聚合物片式铝电解电容，规格为470μF2.5V。

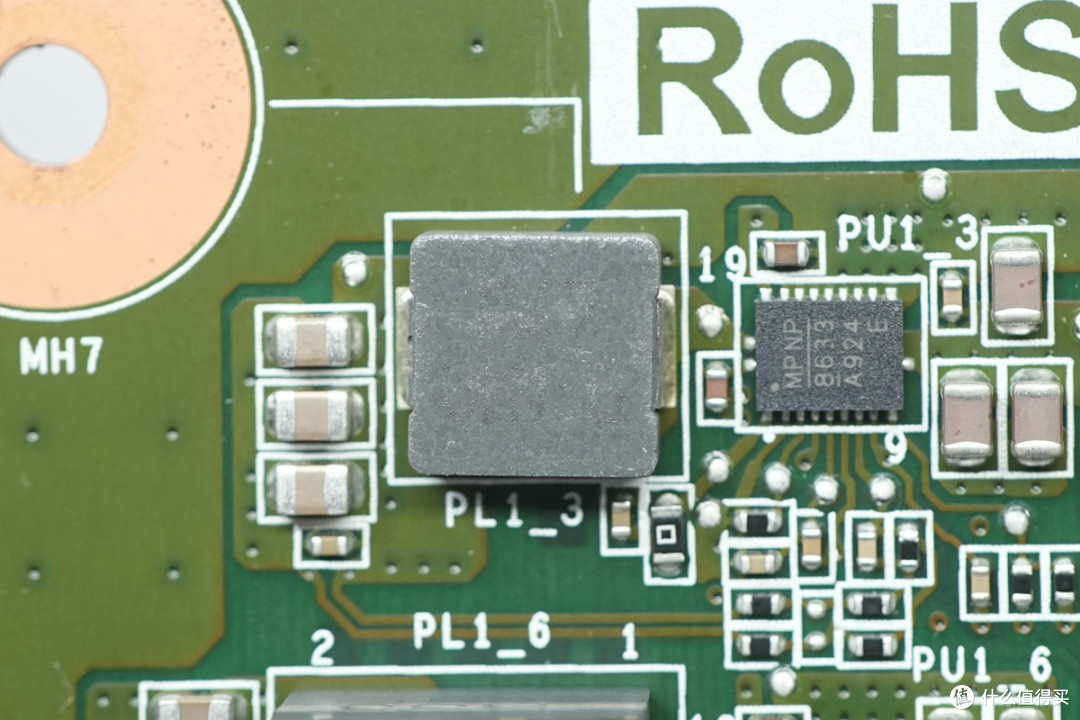

另一路同步降压芯片采用芯源系统MPQ8633A，输出电流为12A，其余参数与MPQ8633B相同，采用QFN-21封装。

搭配使用的降压电感特写。

PCBA模块背面设有四颗滤波电容，规格均为470μF2.5V。

同步降压芯片来自芯源系统，丝印AWR，型号MPQ8626，是一颗2.85-16V输入电压，6A输出电流的高效率同步降压转换器，输出电压为0.6-6V。芯片采用自适应恒定导通时间控制，支持600kHz，1.1MHz和2MHz开关频率，采用QFN-14封装。

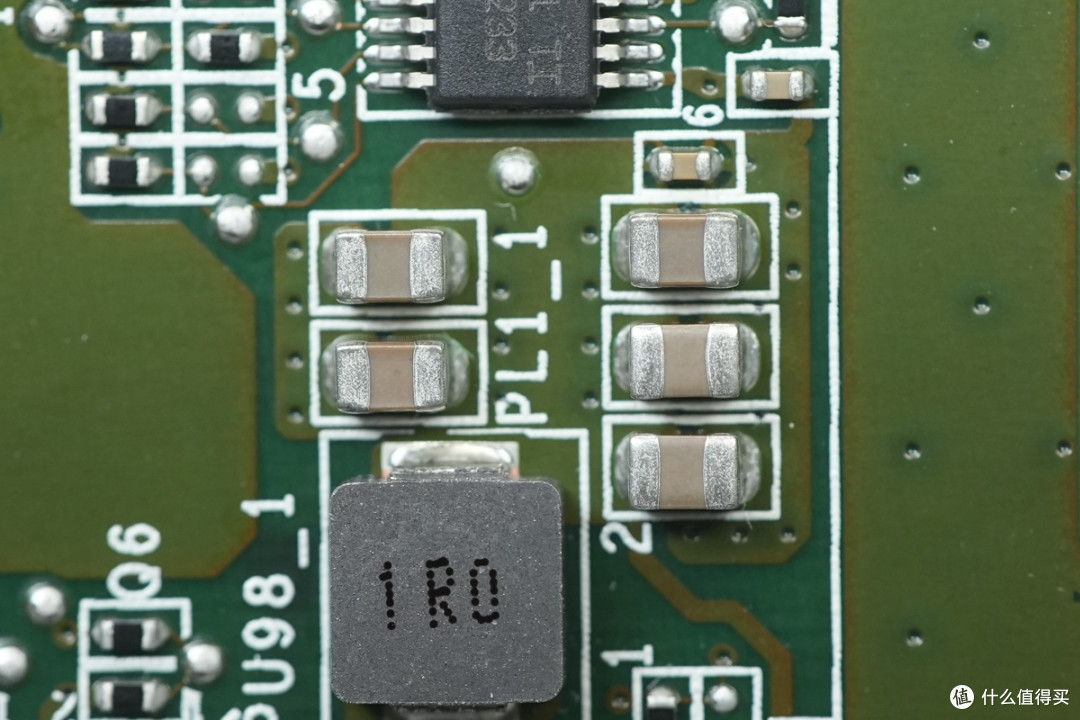

搭配使用的1μH降压电感特写。

滤波MLCC电容特写。

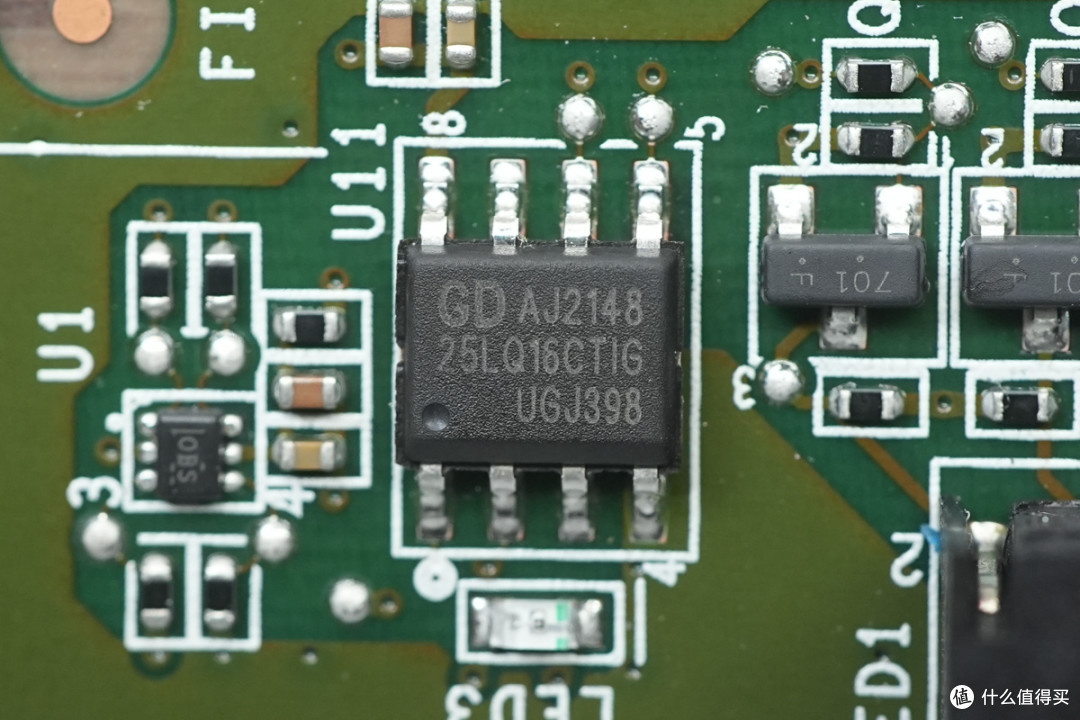

存储器来自兆易创新，型号GD25LQ16C，容量为2MB，支持1.65-2V工作电压，采用SOP8封装。

FPGA来自莱迪思，型号LCMXO2-4000HC-4MG132C，为MachXO2系列，内置4320LUTs，支持2.5/3.3V工作电压，采用csBGA132封装。

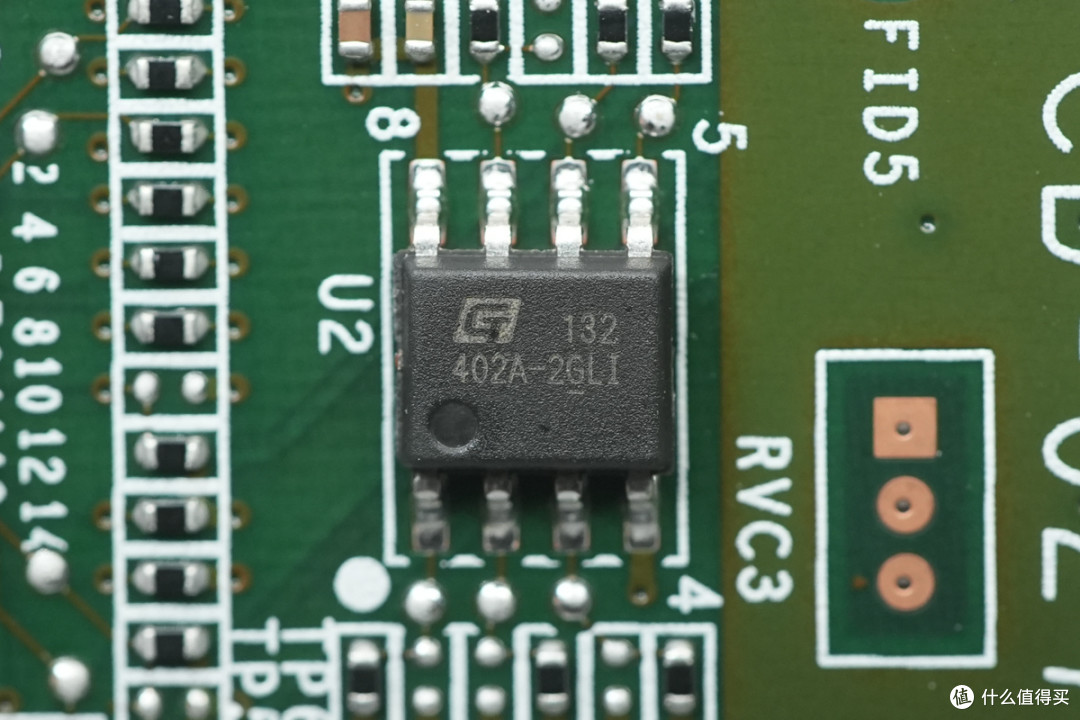

存储器来自聚辰半导体，丝印402A-2GLI，型号GT24C02A，容量为2KB，支持1.7-5.5V工作电压，采用SOIC8封装。

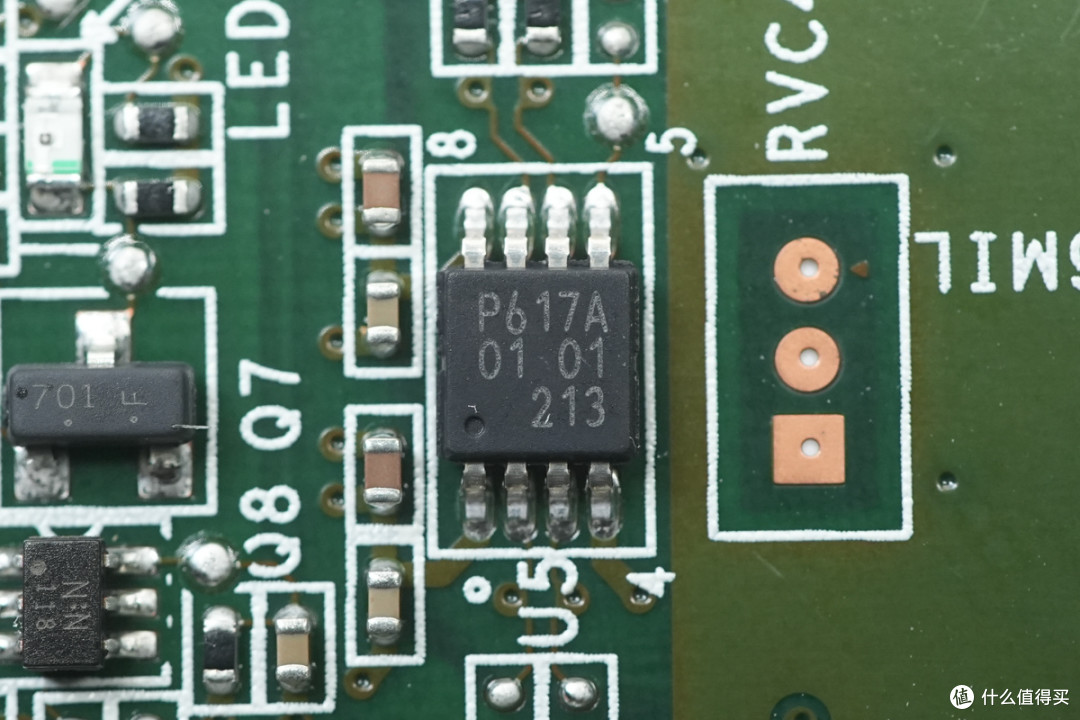

缓冲器来自恩智浦，丝印P617A，型号PCA9617A，是一颗I2C和SMBus总线电平切换芯片，并提供双向缓冲功能，采用TSSOP8封装。

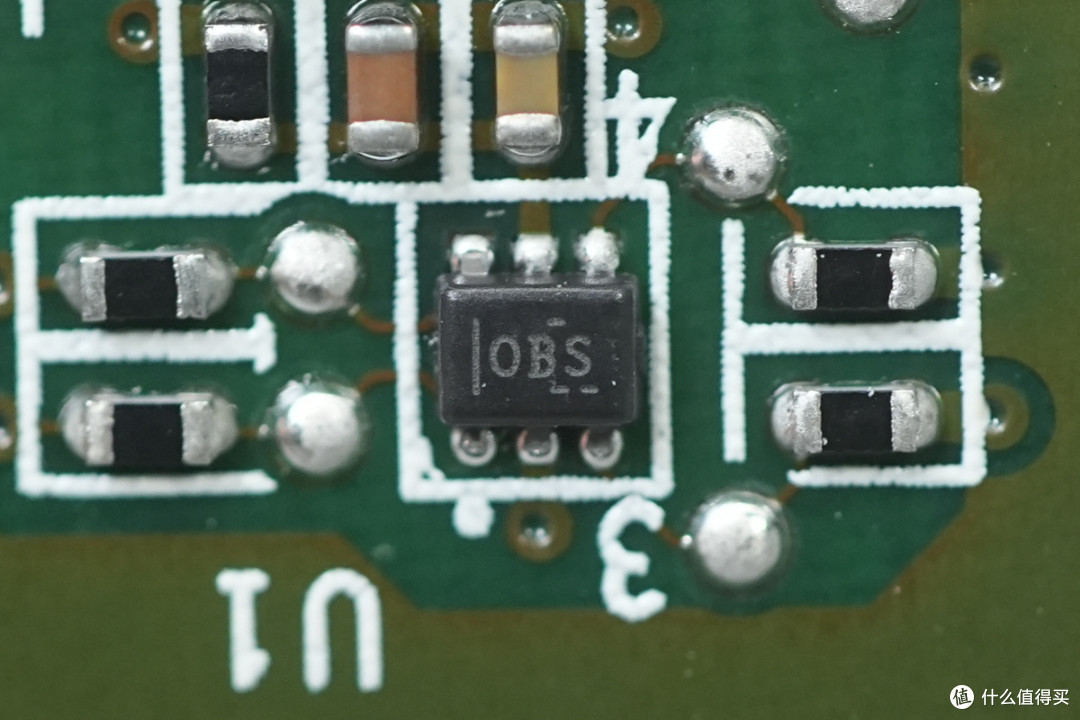

温度传感器来自德州仪器，丝印OBS，型号TMP112，是一颗具有I2C/SMBUS接口的温度传感器，具备0.5℃精度，支持1.4-3.6V工作电压，采用SOT-563封装。

另一颗温度传感器型号相同。

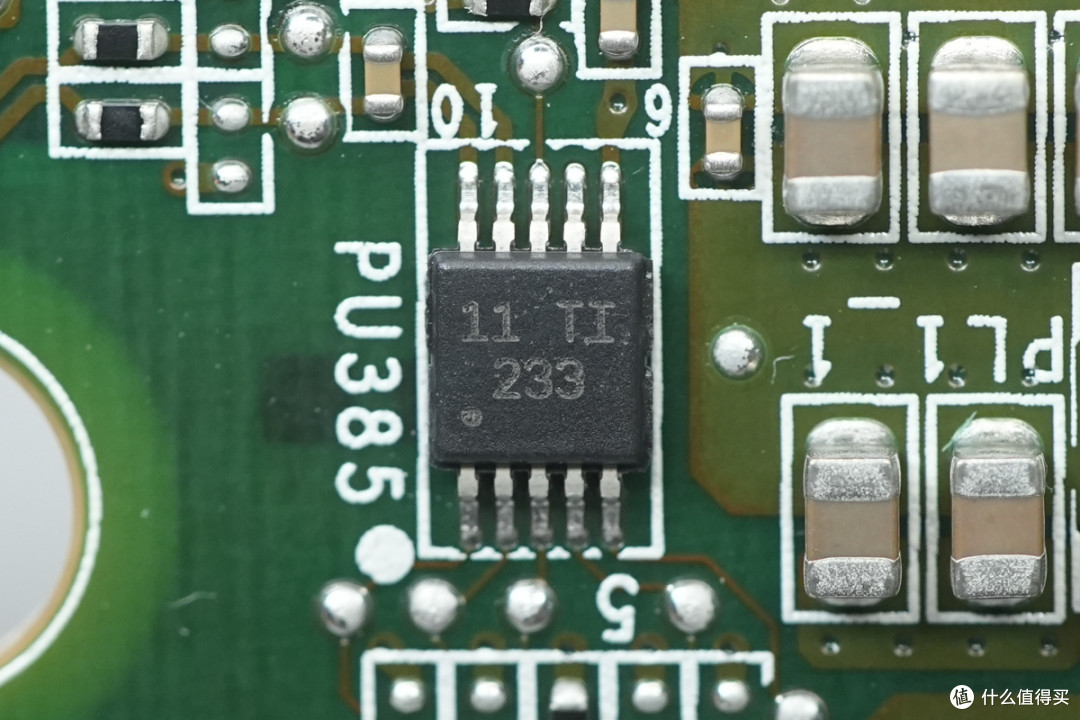

功率检测芯片来自德州仪器，型号INA233，是一颗36V母线电压的16位电压电流和功率监控芯片，具备I2C接口、SMBus接口和PMBus接口，支持高侧或低侧检测，具有16个可编程地址，采用VSSOP10封装。

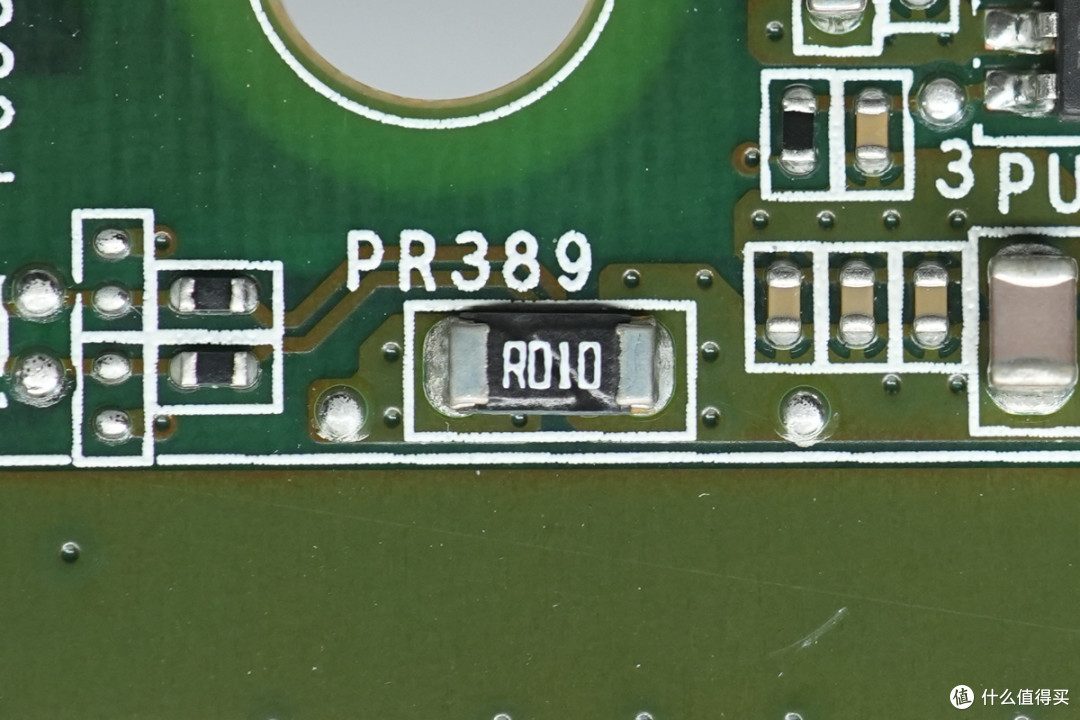

搭配使用的10mΩ取样电阻特写。

负载开关来自德州仪器，丝印13MW，型号TPS22918，是一颗具有可调节上升时间和可调节输出放电功能的5.5V，2A，52mΩ负载开关，采用SOT-23封装。

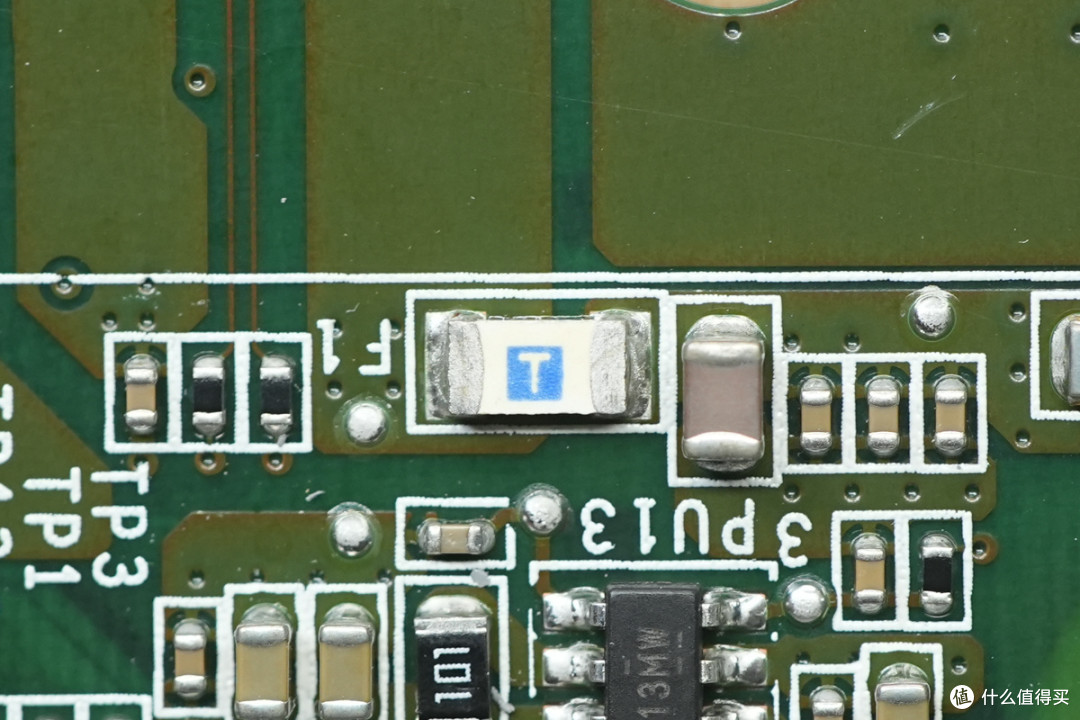

贴片保险丝用于过流保护。

挡板侧面设有贴片LED。

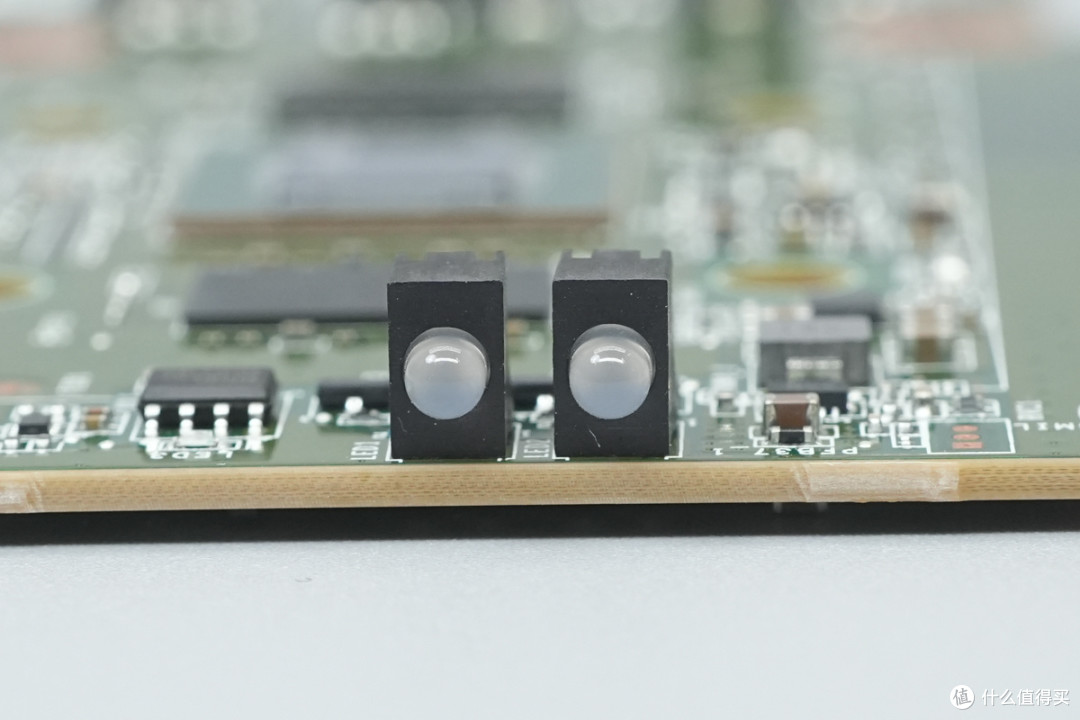

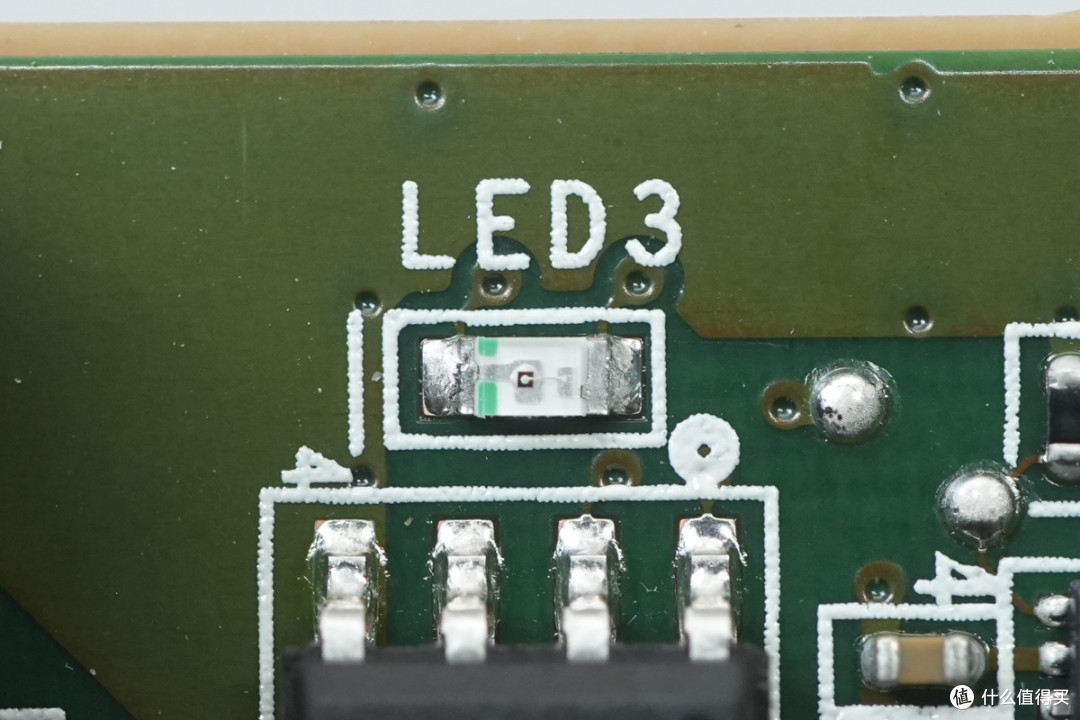

两颗LED指示灯特写。

显卡侧面设有JTAG接线端子。

全部拆解一览，来张全家福。

服务器电源网拆解总结

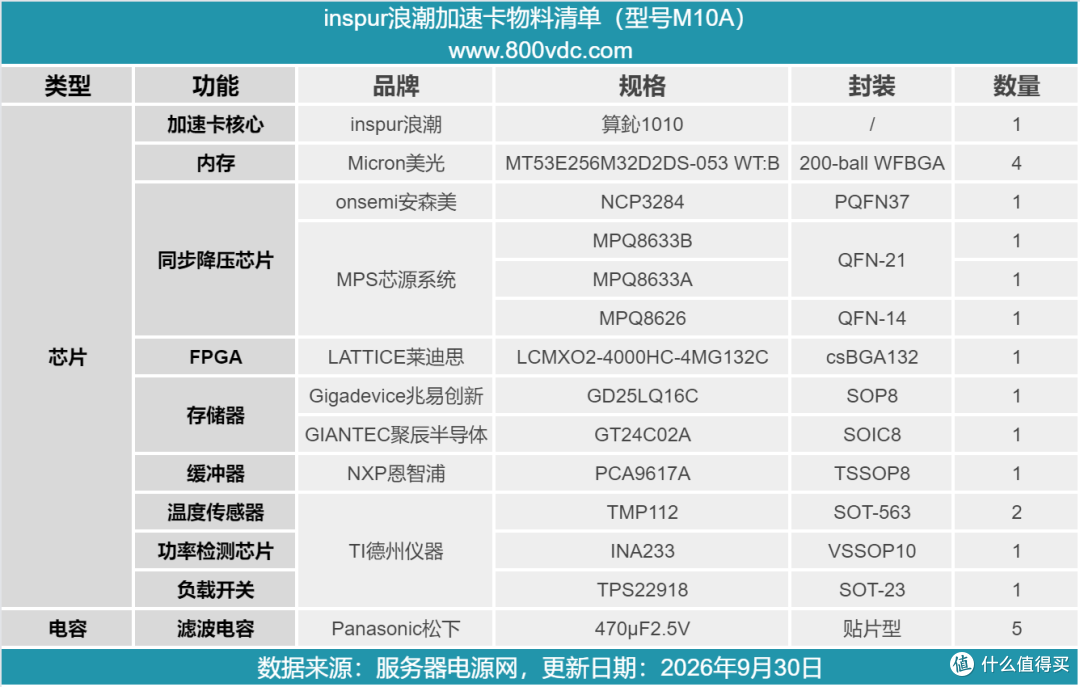

最后附上浪潮M10A加速卡的核心器件清单，方便大家查阅。

浪潮M10A加速卡为被动散热设计，设有黑色铝合金外壳和背板，为单槽半高设计。加速卡设有PCIe接口，通过PCIe接口供电，无外置供电接口。加速卡挡板开孔用于空气流通，并设有指示灯用于指示加速卡运行状态。

服务器电源网通过拆解了解到，浪潮加速卡采用算鈊1010芯片，搭配使用美光MT53E256M32D2DS-053 WT:B LPDDR4X内存，同步降压芯片使用安森美NCP3284，芯源系统MPQ8633B，MPQ8633A和MPQ8626，采用松下SP-CAP电容用于供电滤波。

加速卡设有莱迪思FPGA芯片用于加速卡管理，温度传感器，功率检测芯片和负载开关均来自德州仪器。PCBA模块设有被动散热器，加速卡核心和内存芯片通过散热器进行散热。加速卡内部用料均为一线品牌，做工扎实可靠。
