电子DIY好物推荐 篇一:一个智能插座自己做,能省多少钱?

2021-09-23 17:52:45 8点赞 23收藏 5评论

延时插座其实并不新鲜,DIY这款延时插座主要是因为倒计时编程。还有选择板子的时候尽量选择面积稍大的,捷配这方面面积可能会比较有优势,在10*15之内。

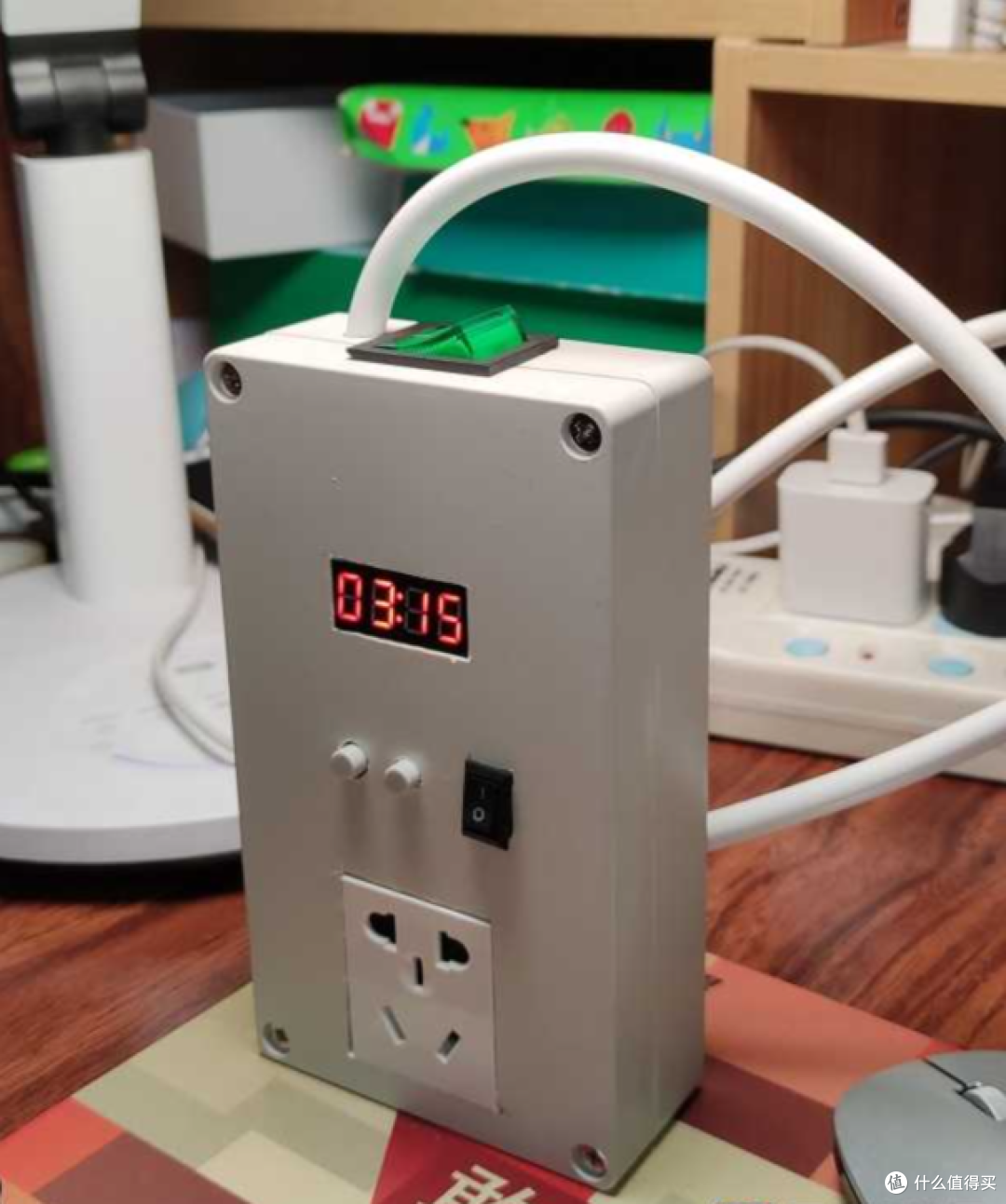

今天做的这个插座主要是定时插座,俗称倒计时插座。

一个智能插座自己做,能省多少钱?

一个智能插座自己做,能省多少钱?

首先按照已经发生的流程,在捷配官网的PCB购买页,选一块12*12的板子,担心过热会烧坏板子,打板的时候特地要求阻燃性,打样。下图非本次DIY所使用的PCB板,不要误会,只是这个板子真的很漂亮。

一个智能插座自己做,能省多少钱?

DIY这个插座计划中需要实现的功能其实比较简单,我们选择延时断电或延时上电工作方式,在开机前操作黑色的小开关进行设置。接下来我们做一下参数设置和可设定范围:


1、一个智能插座自己做,能省多少钱? 倒计时部分,定时时间我们设置为在【1分钟~99小时59分钟】,因为是手动对时,不是联网对时,精度方面没法保障,索性就不那么纠结了。

2、一个智能插座自己做,能省多少钱? 短按按键1,分钟加1,长按按键1,小时加1(正对图片位于插座左边的突出按钮) ,在停止和启动状态下均可调整时间。

3、一个智能插座自己做,能省多少钱? 短按按键2。启动定时,长按按键2。复位。4、电压:使用继电器控制插座输出,250V电压下额定电流10A,建议实际使用不超过1kW,不然很容易烧。为方便快速制作,本设计选用模块化零部件,主要模块包括单片机STC15F104W、220V转5V电源模块、TM1637四位时钟数码管模块、继电器模块等。全部材料均可在网上采购,总材料费用30元左右(含盒子和电源线)。接线图:

一个智能插座自己做,能省多少钱?

单片机:STC15F104W是一款非常方便实用的小单片机,8个脚的芯片除Vcc和Gnd外6个脚全是IO口,无须外部晶振和复位,供个电就能直接使用,实用是搞小制作的绝佳选择。


数码管:

TM1637数码管模块使用I2C通信,只占用两个IO口就行,而且程序非常简单,再也不用考虑常规数码管的刷新和消隐什么的。加载封装好的头文件即可轻松调用显示。

继电器:

继电器选用了可硬件设置高低电平驱动的模块,我使用了高电平驱动。一开始输出高电平发现驱动不了,原来要把IO口设置为强推挽模式才能驱动。
因为单片机IO口数量限制,需要按键复用,这就引入了长按短按识别机制。我使用了10ms中断扫描一次按键状态,使用自己琢磨了一套长按短按机制,可能有点粗糙,但亲测好用。

一开始写的程序显示倒计时,是直接显示计时时间,比如倒计时剩不到1分钟时,数码管显示的是00:00,总感觉这样不科学。后来改为只要这一分钟的秒还没走到0,就仍算1分钟。比如只剩20秒时,仍显示00:01,只有倒计时结束剩0秒时,才显示00:00。程序作了相应修改实现了此功能。但总感觉还能写的更简练。。。制作产品当然少不了一个好看的外壳。我经常在网上买防水塑料盒,各种规格都有。

这个延时插座使用的盒子尺寸是158mm*90mm*40mm。盒子的切割钻孔也有技巧。工具方面电钻当然少不了,还有带倒钩的割刀也非常实用,盒子在小太阳前烘烤一下会更软更好切割。这个延时插座没装输出电源指示灯,是因为忘了。单片机源程序:

差不多就到这了,那这样究竟能省多少钱呢,也就45块钱。但DIY实践操作所学的知识真的对我挺有用的,以后还要改进改进,加入温度传感器。

一个智能插座自己做,能省多少钱?

一个智能插座自己做,能省多少钱? 编程模块:

/*********************************************/

/* DIY延时插座 */

/* 创建者 :JS */

/* 创建时间:2021/9/13 */

/*********************************************/

#include STC15.H

#include TM1637.H

#include intrins.h

sbit key1=P3^0; //按键1,时间设置:短按分钟+,长按小时+

sbit key2=P3^1; //按键2,短按启动,长按复位

sbit key3=P3^2; //开关按键3,切换延时断电/延时上电功能,只在开机时检测

sbit relay=P3^3; //继电器触发信号,硬件设置为高电平时线圈通电

unsigned char mode=0; //mode为工作模式0,1 分别表示停止模式和运行模式

unsigned char hour=0,minute=0,second=0,time_count=0; //真实计时的时,分,秒,10ms计数器

unsigned char show[6]={0,0,0,0,0,0}; //TM1637四位数码管显示数组:小时的十位和个位,分钟的十位和个位,最后两个为小时和分钟。

unsigned int uiKeyTimeCnt1; //按键1计数

unsigned int uiKeyTimeCnt2; //按键2计数

bit ShortTouchFlag1=0; //按键1短按按键有效标志

bit LongTouchFlag1=0; //按键1长按按键有效标志

bit LongTouchRelease1=1; //按键1长按释放过的标志

bit ShortTouchFlag2=0; //按键2短按按键有效标志

bit LongTouchFlag2=0; //按键2长按按键有效标志

bit LongTouchRelease2=1; //按键2长按释放过的标志

bit delay_OnOff=0; //延时上电和延时断电选择位,开机检查Key3设置此位,0表示延时断电,1表示延时上电。

bit flag_1s=1; //秒任务标志位

bit flag_500ms=1; //半秒标志位

bit stat_500ms=0; //半秒状态位,控制时间冒号闪烁

/******************************

函数说明:延时函数,STC_ISP软件给出 @6MHz 1T单片机

入口参数:us=延时微秒数

出口参数:无

******************************/

void Delay_US(unsigned int us)

{

while(us--)

{

_nop_();

_nop_();

_nop_();

_nop_();

_nop_();

_nop_();

}

}

/******************************

函数说明:定时器0初始化,12T自动重装模式,定时10毫秒

******************************/

void Timer0Init(void) //10毫秒@6.000MHz

{

AUXR &= 0x7F; //定时器时钟12T模式

TMOD &= 0xF0; //设置定时器模式

TL0 = 0x78; //设置定时初值

TH0 = 0xEC; //设置定时初值

TF0 = 0; //清除TF0标志

TR0 = 1; //定时器0开始计时

ET0=1; //允许T0中断

EA=1; //开全局中断

}

/******************************

函数说明:按键短按长按检测

******************************/

void Key_scan(void) //在中断里调用,每10ms检查一次按键状态

{

if(key1==0) //如果按键1按下

{

uiKeyTimeCnt1++; //累加按键计时

}

if(uiKeyTimeCnt1>200&&LongTouchRelease1==1) //当按键超过2秒且此前释放过一次时

{

LongTouchFlag1=1; //长按标志位置1,用于长按2秒后立即处理长按动作

LongTouchRelease1=0; //长按释放标志置0,表示长按未释放

}

if(key1==1) //当按键松开(也可能是抖动弹开)

{

if(uiKeyTimeCnt1>2&&uiKeyTimeCnt1<=200) //只有大于20mS,且小于2秒,才判为短按

{

uiKeyTimeCnt1=0; //清零按键计时

ShortTouchFlag1=1; //短按标志位置1

LongTouchFlag1=0; //长按标志位置0

}

if(uiKeyTimeCnt1>200) //如果松开按键时按键超过2秒,则为长按释放

{

uiKeyTimeCnt1=0; //清零按键计时

LongTouchRelease1=1; //长按释放标志位置1,表示长按已释放

}

}

if(key2==0) //如果按键2按下

{

uiKeyTimeCnt2++; //累加按键计时

}

if(uiKeyTimeCnt2>200&&LongTouchRelease2==1) //当按键超过2秒且此前释放过一次时

{

LongTouchFlag2=1; //长按标志位置1,用于长按2秒后立即处理长按动作

LongTouchRelease2=0; //长按释放标志置0,表示长按未释放

}

if(key2==1) //当按键松开(也可能是抖动弹开)

{

if(uiKeyTimeCnt2>2&&uiKeyTimeCnt2<=200) //只有大于20mS,且小于2秒,才判为短按

{

uiKeyTimeCnt2=0; //清零按键计时

ShortTouchFlag2=1; //短按标志位置1

LongTouchFlag2=0; //长按标志位置0

}

if(uiKeyTimeCnt2>200) //如果松开按键时按键超过2秒,则为长按释放

{

uiKeyTimeCnt2=0; //清零按键计时

LongTouchRelease2=1; //长按释放标志位置1,表示长按已释放

}

}

}

/******************************

函数说明:按键处理

******************************/

void Key_process(void)

{

if(ShortTouchFlag1==1) //当按键1短按标志位为1时进行按键1短按处理

{

ShortTouchFlag1=0; //清除短按标志位

minute++; //短按按键1的效果:分钟加1

if(minute==60) //如果设置分钟达到60分

minute=0; //将分钟清零

if(second>0) //以下将实际计时的小时和分钟转换为数码管显示的小时和分钟。比如计时还有00:00:20秒时,数码管显示的是00:01。

show[5]=minute+1; //只要秒不为零,则显示出来的分钟应该比实际计时的分钟加1

else

show[5]=minute; //只有秒为零时,显示的分钟才和计时的分钟一致

if(show[5]==60) //如果显示的分钟为60分,则显示的小时比实际计时的小时+1。

{

show[5]=0;

show[4]=hour+1;

}

else

show[4]=hour; //如果显示的分钟比实际的加1后还不到60分钟,则显示的小时和计时的小时一致。

show[0]=show[4]/10%10; //显示的小时十位数

show[1]=show[4]%10; //显示的小时个位数

show[2]=show[5]/10%10; //显示的分钟十位数

show[3]=show[5]%10; //显示的分钟个位数

TM1637_display(show[0],show[1],show[2],show[3],1); //显示定时时间。在按键调时状态下,时间的冒号固定显示不闪烁。

}

if(LongTouchFlag1==1) //当按键1长按标志位为1时进行按键1长按处理

{

LongTouchFlag1=0; //清除长按标志位

hour++; //按键1长按的效果:小时加1

if(hour==100) //如果设定的小时到100了

hour=0; //小时清零。定时时间最高只能设定99小时59分钟。

if(second>0) //以下将实际计时的小时和分钟转换为数码管显示的小时和分钟,同上。

show[5]=minute+1;

else

show[5]=minute;

if(show[5]==60)

{

show[5]=0;

show[4]=hour+1;

}

else

show[4]=hour;

show[0]=show[4]/10%10; //显示的小时十位数

show[1]=show[4]%10; //显示的小时个位数

show[2]=show[5]/10%10; //显示的分钟十位数

show[3]=show[5]%10; //显示的分钟个位数

TM1637_display(show[0],show[1],show[2],show[3],1); //显示定时时间。在按键调时状态下,时间的冒号固定显示不闪烁。

}

if(ShortTouchFlag2==1) //按键2短按处理,在停止状态下短按为启动运行

{

ShortTouchFlag2=0; //清除短按标志位

if(mode==0&&(minute>0||hour>0)) //只在停止状态下且设定了有效的定时时间,才能响应短按

{

mode=1; //短按的效果:启动定时

relay=~delay_OnOff; //开始定时后,根据开机时设定的延时断电或延时上电,继电器进行相应动作。如设定的是延时断电(delay_OnOff为0),启动后继电器应该先通电动作。

}

}

if(LongTouchFlag2==1) //按键2长按处理,长按为复位。在运行和停止状态下均可长按复位。

{

LongTouchFlag2=0; //清除长按标志位

mode=0; //复位后状态为停止状态

relay=0; //继电器释放

hour=minute=second=0; //计时时间清0

TM1637_display(0,0,0,0,1); //数码管显示时间00:00,时间冒号不闪烁

}

}

void main(void)

{

P3M1&=~(1<<3); //将继电器驱动脚P3.3设置为推挽输出

P3M0|=(1<<3);

relay=0; //继电器硬件选择为高电平驱动,开机后默认插座无电

delay_OnOff=key3; //延时断电或延时上电选择。1:延时上电,0:延时断电。只在开机前操作Key3有效。

TM1637_display(0,0,0,0,1); //上电后默认显示00:00

Timer0Init(); //定时器T0初始化并启动

while(1)

{

Key_process(); //调用按键处理函数

if(flag_500ms==1) //每500毫秒进行一次显示处理,主要是为了实现时间冒号的闪烁

{

flag_500ms=0; //清除半秒标志位

stat_500ms=~stat_500ms; //时间冒号每秒亮灭一次

if(mode==1) //只在启动定时的状态下刷新显示时间

{

if(second>0) //以下为将实际计时的时间转换为数码管显示的时间。比如定时还剩20秒时,数码管实际显示的是00:01。

show[5]=minute+1;

else

show[5]=minute;

if(show[5]==60)

{

show[5]=0;

show[4]=hour+1;

}

else

show[4]=hour;

show[0]=show[4]/10%10; //显示的小时十位数

show[1]=show[4]%10; //显示的小时个位数

show[2]=show[5]/10%10; //显示的分钟十位数

show[3]=show[5]%10; //显示的分钟个位数

TM1637_display(show[0],show[1],show[2],show[3],stat_500ms); //显示时间,冒号位是0还是1由stat_500ms确定,每半秒变化一次。

}

if(mode==1&&flag_1s==1) //以下为定时状态下更新计时时间,当秒任务标志位为1时进行倒计时

{

flag_1s=0; //清除秒任务标志位

if(second>0) //如果秒大于0,则减1秒

{

second--;

}

else if(minute>0) //如果秒等于0,则从分钟借位,分钟减1,秒变为59

{

minute--;

second=59;

}

else if(hour>0) //如果秒和分钟都为0,则从小时借位,小时减1,分钟和秒都为59

{

hour--;

minute=59;

second=59;

}

else //如果时分秒都为0

{

mode=0; //倒计时结束,进入停止状态

relay=delay_OnOff; //依据开机时设置的延时断电或延时上电,设置计时完成后的继电器状态。如果设置的是延时断电,计时到后继电器驱动为0。

TM1637_display(0,0,0,0,1); //计时到后时间显示00:00,时间冒号不闪烁

}

}

}//半秒任务结束

}//while(1)结束

}//main函数结束

void time0(void) interrupt 1 //T0中断服务,每10ms响应一次

{

time_count++; //计数加1

Key_scan(); //每10ms扫描一次按键状态

if(time_count==50) //每500ms时设置一次半秒标志位

flag_500ms=1;

if(time_count==100) //每1秒设置一次半秒标志位和秒任务标志位

{

time_count=0;

flag_500ms=1;

flag_1s=1;

}

}

展开 收起
