玩家庭网络,到一定程度,最后你都会和此物打交道
机柜的配线架还在路上,好在盲板已经陆陆续续得到了,今天咱们来聊聊盲板。
前几天发了42U的机柜,就有很多人在说,“呦,这是什么家庭啊,用得着那么大的机柜吗?”
其实这才刚刚是机柜而已,后面要装备的设备还会有很多呢!
很多数码爱好者也会在家里做一个家庭网络实验室,有的人也会在家弄一个或大或小的机柜。
但往往会忽略掉盲板,大部分空的机位就那么大大咧咧地摆放着,将空荡荡的机架露出在外。
但如果我们到正规规范的IDC机房里面去看,一般都不会出现这种粗旷的设备安放方式。
设备之间会有固定间隔,而没有设备的地方会用一块盲板挡住。
整个机架并不会有任何一点外露。其实无论是商业系统还是家里的实验室,你玩到一定地步盲板这种几块钱一块的机柜附件都是躲不开的。
原因则在于盲板的合理运用可以高效地帮助机柜内的设备散热。
空气的气流与水流、电流一样都会优先地从阻力最小的路径通过,如果在机架上不加以束缚从服务器末端排出的热空气往往会经过服务器之间的缝隙向前涌出,进而影响其他服务器的冷空气吸入。这就导致了这些吸了热空气的服务器散热的效率降低。
随着大家的机柜内的设备越来越多,这种现象也就会越来越明显。
而加装盲板是应对散热问题的最佳手段。

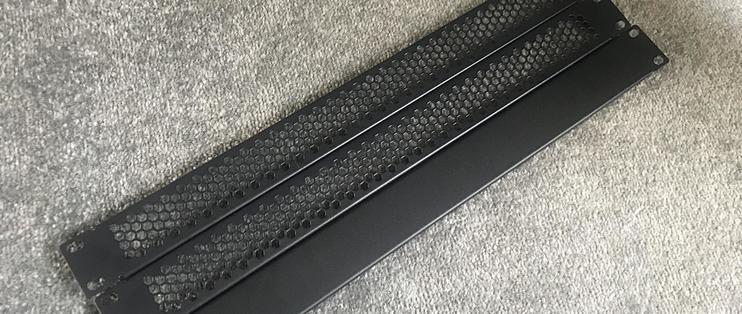

除去高度尺寸之外,盲板有两种,一周是真正的盲板,也就是空白面板,上面什么都没有,观感就是一个大铁片。另一种是开孔面板,在这种面板上打了很多让空气可以流通的空隙。
原则上一般家用使用空白盲板即可。但如果你有反向安装反向进风的设备(例如光交换机)那么就需要安装开孔面板了。
例如在今天的案例里面,机柜里面有一个光交换机,这就是典型的反向安装反向进气风的设备,在它前面就需要安装开孔面板了。
在机柜上安装盲板,同样需要使用机柜螺丝组。
也就是这种带有机架挂钩螺母的特殊螺丝。一般的情况下iN选择的挂接方法就是横向挂接,用螺母上的两个凸起的卡簧横向的挂在机架的方孔内。其实横向挂接和竖向挂接无所谓,但是这次买的机柜便宜,所以对于尺寸总会有那么一点点误差,横向挂接的时候有利于调整面板的高度,这算是个人经验吧。
挂好螺母后上盲板就比较简单了。四个螺丝紧好即可,如果想做得漂亮点就把盲板尽量对齐一点点。毕竟盲和设备多了犬牙参差多边缘会急死强迫症的。
一般使用盲板的原则就两个设备之间安放一块盲板,让设备和设备之间有一个1U高度的隔离。这样有利于设备的散热。
如果是开孔面板(一般都是针对于1U设备),需要在开孔面板的上面再补充一个相同尺寸的开孔面板,也就是设备高度X2。这样有助于抵消开孔面板所带来的空气阻力。
再强迫症一点就把螺丝拧的角度相同。一则是看起来会更舒服一些,二则这样做其实还有其他的用途。
