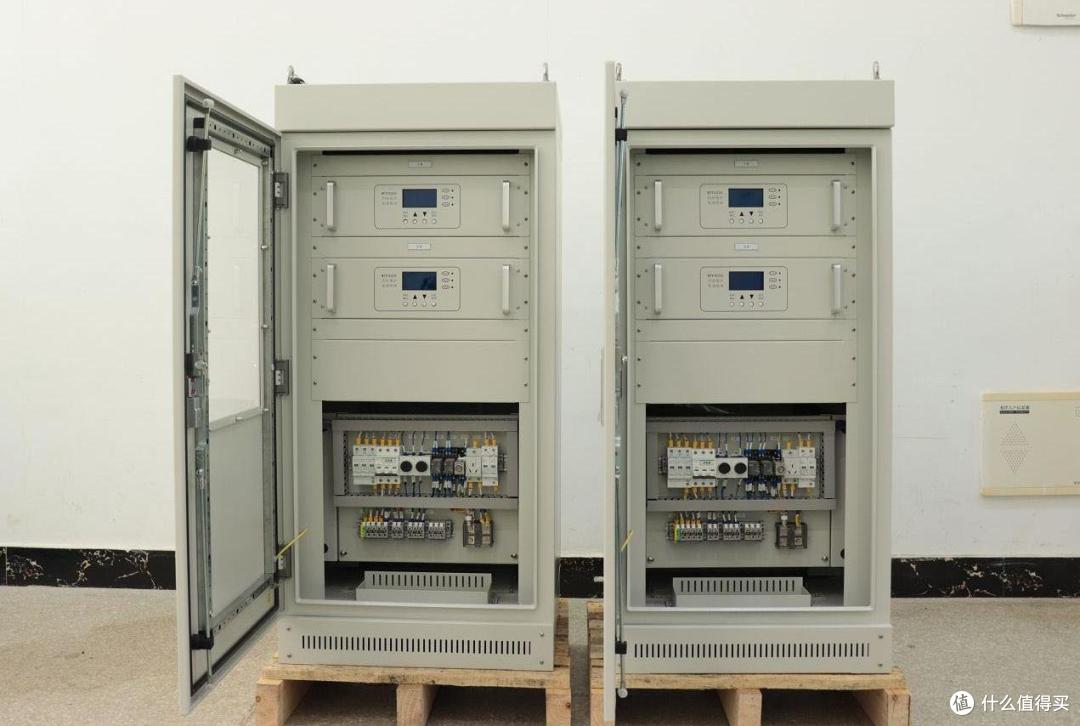

天然气场站阴极保护电源设备：1用1备智能恒电位仪（30A/50V）

一、设备核心参数

1.输出能力

1.额定电压：50V（可调范围1V~50V），适应不同土壤电阻率或介质环境。

2.额定电流：30A（可调范围1A~30A），满足中小型储罐或中短距离管道（如数十公里）的阴极保护需求。

3.最大输出功率：1500W（50V×30A），覆盖多数天然气场站埋地管道、储罐等场景。

2.控制精度

1.恒电位精度：≤±5mV，确保被保护结构电位稳定在设定值（如-0.85V至-1.2V vs. Cu/CuSO₄），避免欠保护或过保护。

2.恒电流精度：≤±1%，防止电流波动导致保护不足或过度。

3.电位漂移：≤5mV/24h（恒电位模式），保障长期运行的可靠性。

3.冗余设计

1.一用一备配置：主备机独立运行，主用机故障时备用机自动切换（切换时间≤1秒），确保系统24小时不间断运行。

2.同步校准功能：主备机定期交换数据，切换时电位波动≤5mV，避免保护中断导致的金属腐蚀加速。

3.互锁装置：防止主备机同时启动，确保故障时无缝切换。

二、设备性能优势

1.高可靠性

1.可控硅技术成熟：基于负反馈调节原理，通过参比电极实时监测被保护金属结构的电位，将其与设定的保护电位进行比较。若存在电位差，电位控制器中的比较放大器会放大差异信号，移相触发器根据该信号调节脉冲的移相时间，进而控制极化回路中可控硅的导通角，改变输出电压和电流的大小，使被保护金属结构的电位恢复并保持在设定的保护电位值。

2.故障自动切换：当一台恒电位仪出现故障时，另一台能迅速自动切换投入使用，降低了因恒电位仪故障导致被保护对象遭受腐蚀的风险。

2.智能监控与管理

1.实时数据采集：自动监测输出电流、电位、设备状态等参数，支持历史数据查询与导出。

2.远程通信功能：配备RS-485、GPRS或光纤接口，可接入上位机软件或远程监控平台，实现远程参数调整与报警提示。

3.报警功能：支持电位偏移±50mV、电流超限等报警阈值设置，提前发现参比电极老化等问题，延长管道使用寿命。

3.环境适应性

1.温度范围：常规机型适用温度范围-20℃~+55℃，工业级机型-40℃~+70℃，满足极端环境需求。

2.防护等级：户外机型防护等级达IP65及以上，防尘防水，可抵抗沙尘、雨雪、盐雾等侵蚀。

3.防爆设计：防爆场所需采用防爆型整流电源，确保安全运行。

三、应用场景与案例

1.天然气场站埋地管道

1.案例：某长输管道项目采用50A/50V恒电位仪（类似30A/50V机型可适配中小型场站），结合智能算法优化输出电流，降低能耗。通过动态调整各区域输出电流，实现管网全域电位均衡，避免局部过保护或欠保护。

2.储罐区阴极保护

1.案例：某化工园区储罐区采用双机冗余恒电位仪，年维护人力成本从80万元降至12万元。通过实时监测电位波动，提前发现参比电极老化问题，延长储罐使用寿命。

3.跨海大桥桥墩保护

1.案例：某跨海大桥项目通过监测桥墩电位，结合智能算法优化输出电流，降低能耗。关键部位采用双参比电极冗余设计，降低失效风险。

四、安装与维护要点

1.安装环境

1.室内安装：需干燥、通风良好，避免靠近热源或妨碍散热的设备。

2.户外安装：需搭配防护箱使用，确保防护等级达标。

3.防爆场所：必须采用防爆型整流电源，符合安全规范。

2.电缆敷设

1.阳极电缆：从主机正极至阳极地床，埋深≥0.8m，接头处用防爆盒密封。

2.参比电缆：从主机参比端至参比电极（靠近保护体，间距≥1m），屏蔽层单端接地。

3.控制电缆：需与动力线分开敷设，避免干扰。

3.接地与零位接阴

1.接地电阻：应小于4Ω，确保设备安全运行。

2.零位接阴：从保护体接至主机负极，确保低电阻连接（≤0.01Ω）。

4.参数设置与测试

1.主设备设定：保护电位（如-0.85V CSE），输出电流限值30A，启用自动极化功能。

2.备用设备同步：设置为“备用模式”，启用故障自动切换（需控制台支持）。

3.主备切换测试：模拟主设备故障（断开电源），验证备用设备是否在5秒内接管输出。

4.保护效果验证：通电24小时后测量保护体电位，确保≥85%面积达标（如-0.85V CSE）。

5.谐波检测：使用示波器检查输出波形，确保可控硅触发稳定，无异常脉冲。
