PWM明明是方波,为啥纯硬件大佬非要先搞个“三角波”出来切?
在强电磁干扰的工业现场,软件控制的PWM方案可能会因单片机受干扰跑飞而导致系统失效。相比之下,纯硬件电路利用模拟器件的物理特性产生控制信号,具备更高的抗干扰能力和稳定性。本文将对一份经典的纯分立器件与运放电路进行拆解,分析其如何通过模拟电路逻辑实现基准电压稳压、传感器信号处理、双边沿检测以及PWM波形的生成。
01电源基准设计
模拟电路设计中,电源基准的稳定性直接决定后级电路的性能。该电路并未直接使用LDO芯片,而是采用三极管与稳压管构建了一个稳压源。15V母线电源通过电阻R1送入三极管基极,利用5.6V稳压管进行钳位,经三极管PN结约0.6V的压降后,输出稳定的5V电压。
- 电压跟随隔离
在稳压输出后级接入了一个电压跟随器。尽管其增益为1,但利用运放输入阻抗无穷大、输出阻抗近似为零的特性,起到了阻抗匹配与隔离作用,确保后级负载波动不影响前级基准电压。 - 微调机制
电路预留了排针J1,可通过连接电位器对基准电压进行灵活微调,增加了系统的适配性。
02传感器信号处理

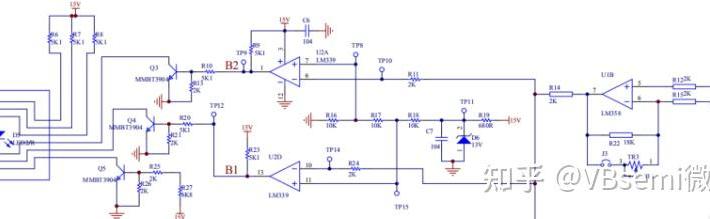

针对传感器输出的微弱信号,电路采用LM358运放构建了同相放大器。同相放大器具有高输入阻抗的特点,避免从传感器侧抽取电流,实现信号的“无损”采集。放大倍数由公式 1+R22/R15 决定,并通过并联电位器TR3调节灵敏度。
- 基准设定与滤波
比较器基准电压由R16、R17、R18分压网络设定。为防止电源抖动导致比较误判,D6稳压管与C7电容组成的滤波网络将基准电压稳定在固定水平。
03双边沿触发机制
在无需单片机中断资源的情况下,该电路利用电容充放电特性实现了信号的双边沿(上升沿和下降沿)检测与声光报警。
| 触发类型 | 物理过程 | 电路动作 |
|---|---|---|
| 上升沿触发 | 电平由低变高,瞬态电流向电容C10充电 | 充电电流流经二极管D11,直接驱动蜂鸣器发声 |
| 下降沿触发 | 电平由高变低,电容C10开始放电 | 放电电流经三极管Q10及后续两级放大电路,再次驱动蜂鸣器 |
纯硬件双边沿检测原理
04PWM波形生成原理
PWM波形的生成基于“三角波发生”与“电压比较”两个核心步骤。首先利用滞回比较器构建振荡电路,将电容的充放电过程转化为三角波。
- 三角波生成
滞回比较器输出高电平时对电容充电,电压超过阈值后翻转为低电平,电容随之放电。利用滞回特性形成的双阈值,配合电容充放电曲线的起始段(约64%范围内,线性度较好),形成近似的三角波。 - PWM调制输出
将生成的三角波送入后级比较器,与可调的直流参考电压进行比较。调节电位器改变参考电压大小,相当于改变切割三角波的“刀位”:参考电压越高,输出脉宽越窄;参考电压越低,输出脉宽越宽,从而实现占空比的连续调节。
