8月24日的小米玄戒芯片技术沟通会上，O3、O100、D100三颗芯片一次齐发。其中最让拆解圈坐不住的，不是安兔兔522万分的O3，也不是3nm智驾的D100，而是几乎没怎么预热的玄戒O100：这是行业首款6nm晶圆级垂直堆叠的AI加速芯片。微博沟通会第二天，B站的拆解向视频就跟了上来，谈三圈的《三层堆叠芯片？拆解玄戒O100的先进封装》发布当天播放破14万。哔哩哔哩
不过热闹之前，要先对齐一个前提：现阶段大家“拆”的是原理，不是实物。现场展出的玄戒O100原型机和AI Cube两款设备，“均处于技术验证阶段，暂无量产计划”。知乎雷军也说，O100和D100要到2027年才商用。微博所以这篇不做实物拆解对账，而是把公开信息先对一遍：哪些数字已经能核实，哪些还得等真正的物理拆解，以及拆解党到底该等什么。
01｜三层堆的到底是什么，为什么要堆

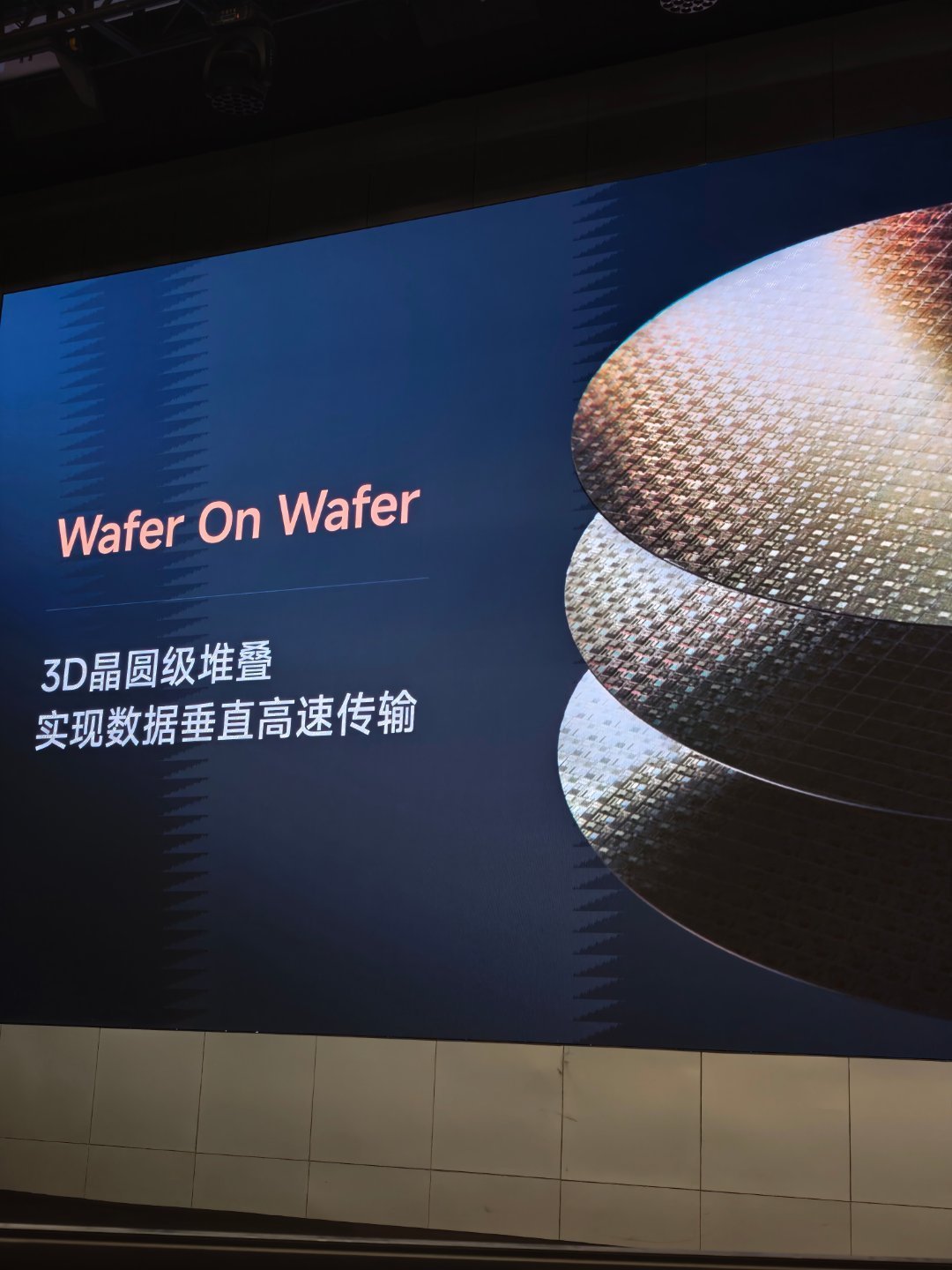

沟通会的大屏写得很直白：Wafer On Wafer，3D晶圆级堆叠，实现数据垂直高速传输。翻译成人话：传统封装是把逻辑芯片和内存芯片并排放在基板上，数据横着跑；O100则是把2层DRAM存储晶圆直接叠在1层NPU计算晶圆上面，整片晶圆对晶圆地键合——不是先切粒再叠的芯片级堆叠，而是晶圆级直接 bonding，所以叫 Wafer-on-Wafer。微博层与层之间的垂直通道是直径0.7μm的TSV硅通孔，层间界面用Hybrid Bonding混合键合，间距1.4μm。微博1.4μm是什么概念？现在主流HBM的微凸点间距还在几十μm量级，混合键合做到这个数量级，两片晶圆才算真正“长”在一起。
为什么要费这个劲？因为卡住端侧大模型的从来不是“算得多快”，而是“搬得多快”——内存墙。大模型推理时，每生成一个token都要从内存里搬参数和缓存，带宽不够，算力就只能空转。对一下带宽账：现在旗舰手机的LPDDR5X理论带宽约77GB/s，O100的1.22TB/s约是它的16倍，和官方“近16倍”的说法对得上。微博换个更直观的坐标：一条HBM3E堆栈的带宽也就是1.2TB/s量级。也就是说，O100把数据中心级的带宽塞进了手机级的封装里——代价是容量只有3.5GB，这又引出了下一笔账。
02｜295 Tokens/s，跑的是哪个模型

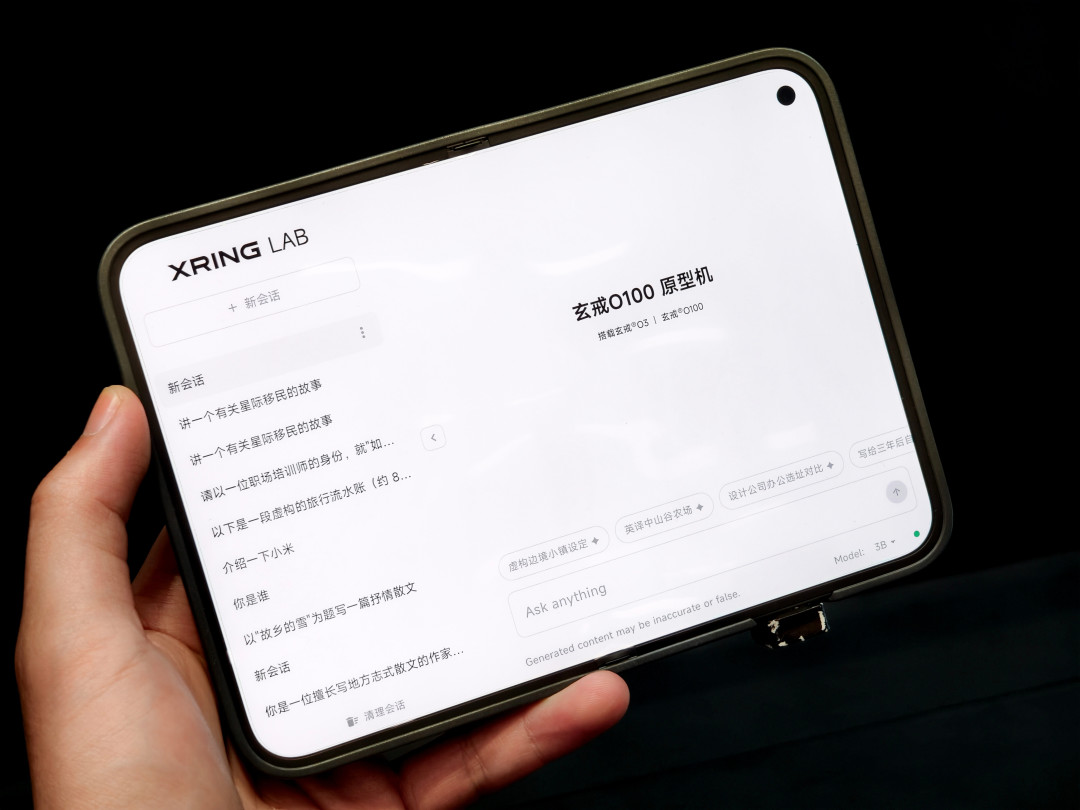

最被争论的数字是推理速度。沟通会口径是“端侧大模型推理速度最高330 Tokens/s”，O100原型机现场实测295 Tokens/s，测试对象是原型机内置的小米MiMo端侧模型。微博而最容易被忽略的细节藏在原型机屏幕上：演示界面右下角的模型选择栏显示的是“Model: 3B”。
所以社区里“330TPS跑的是小模型”的质疑，并非凭空造谣。但这不等于“带宽是假的”：3.5GB的容量，本来也只装得下这个量级的模型（3B模型4bit量化约1.5-2GB，7B都塞不下）。O100的价值从来不是“跑更大的模型”，而是“把小模型跑得极快”——把端侧模型的生成速度推到人类感知实时级的水平，实时对话、实时翻译、实时agent调度才有得谈。只看容量，它像噱头；只看带宽，它像神片；两个一起看，才是拆解账。
03｜评论区的争吵，哪些是技术，哪些是立场
拆解视频的评论区大致是三层。第一层是粉黑战：“换皮高通”“天玑暴改”，话术齐备，信息量为零，直接跳过。第二层是供应链追问：“先进封装工艺到底源自于哪里？”这个问题问得值。官方材料没有公布O100的晶圆代工和堆叠代工方，社区推测偏向国产方案，有博主判断玄戒O100大概率是国内头部企业的“近计算高带宽存储”方案，即DRAM三维堆叠和Hybrid Bonding。微博注意，这目前仍是推测，不是结论。
第三层是路线对比，爱拿小米的WoW和华为的3D封装对线。这点上有个分析框架可以参考：小米的办法在业内叫WoW堆叠，属于芯片‑模块级方案，主打近存高带宽；华为的办法叫逻辑折叠，是设计层面的三维重构，主打极低延迟和互联优化。微博两者同属三维集成一族，回答的是不同问题，没有孰优孰劣；拆解党真正要盯的，是哪条路线先把良率跑通、把量产落地。
04｜原型机的拆解信息，暴露了什么

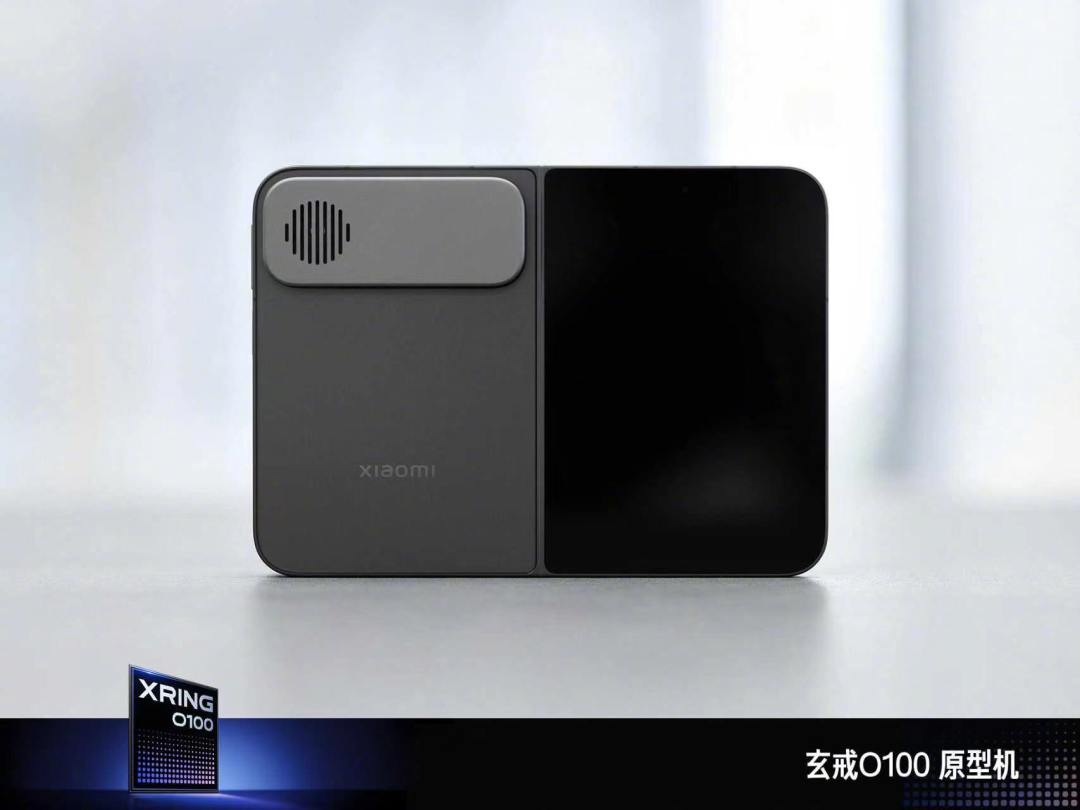

原型机本身的两张官方图，也透露了不少信息。O100原型机“将传统手机影像模块取消、主板全部推翻重制，加入主动风冷散热系统，最高可支持10瓦功率的超强散热能力”。微博把DRAM叠在NPU上面，意味着计算层的热量要穿过存储层才能散出去，散热向来是3D堆叠的经典难题；原型机需要主动风冷这件事本身，就说明量产版的热设计还有多少功课要做。这正是2027年拆解党的重点观察项：商用版怎么解决堆叠散热。
至于首发的O3，雷军已经把它钉在小米18 Fold上，展出的阔折叠原型机甚至加了散热风扇。数码闲聊站的现场消息是，O100“听说明年量产后会大规模多产品线运用”。微博O3这边，官方口径安兔兔跑分高达522万分，是首个突破500万分的旗舰SoC。小红书CPU则是10核心、无凑数小核的10大核设计。知乎GPU再堆16核换多核与图形跑分——这条不计成本堆料的路线，O3的账比O100好算。
05｜拆解党应该等什么
最后交一份观察清单。从2014年松果电子算起，小米在芯片上已经磨了十二年，累计研发投入超过210亿元。知乎而O100的第一批物理拆解，大概率要等2027年量产之后才会出现，届时四个账可以验：一，切开看三层晶圆堆叠结构和键合对齐精度，验证1.4μm间距是否与沟通会一致；二，认DRAM晶圆的出处，3.5GB到底是不是社区推测的国产方案；三，确认堆叠封装的代工方；四，看商用版的散热方案，是否还需要主动风冷。这四笔账对完之前，眼下所有的“拆解”都当科普看，别当结论看——原理科普的价值是真的，但它和拆解报告是两回事。
对拆解党来说，这颗玄戒O100值得一个等待：等第一张切面照。等那天来了，今天对的这份账，就是对照组。
