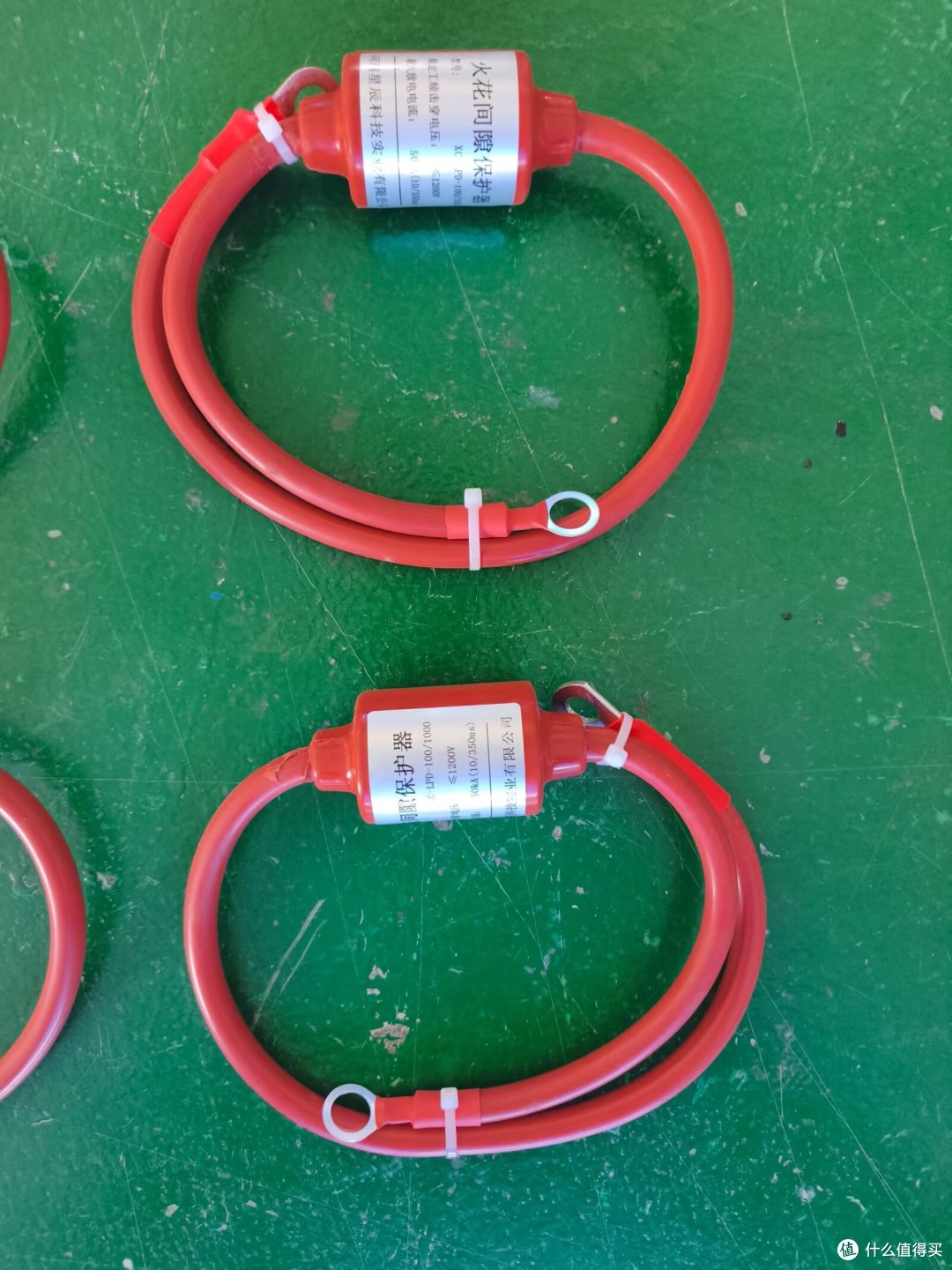

火花间隙保护器-一种低压开关浪涌保护器火花间隙

火花间隙保护器：低压开关浪涌防护的核心元件

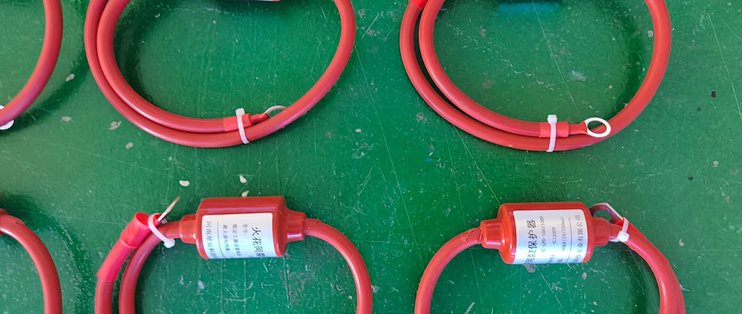

火花间隙保护器是低压开关浪涌保护器中最经典的电压开关型核心元件，依托气体放电的基础物理特性实现瞬态过电压泄放，是现代低压配电系统防雷防护体系中不可或缺的基础部件。它的核心结构十分简洁，由一对或多对保持固定间距的电极、绝缘介质和密封外壳组成，常态下电极间的绝缘介质维持高阻隔离状态，完全不影响低压配电系统的正常运行；当线路中出现雷电感应过电压、电网操作过电压等瞬态高压时，间隙间的绝缘介质会在纳秒至微秒级时间内被击穿电离，快速形成低阻导电通道，将浪涌大电流直接导入大地，把被保护设备两端的电压限制在安全阈值内，从根源上避免过电压击穿低压开关、烧毁后端用电设备。

作为低压浪涌防护的第一级核心元件，火花间隙保护器的性能优势在工程应用中十分突出。首先是通流能力极强，常规低压场景下的产品标称放电电流可达25kA，部分强化型号甚至能承载100kA以上的8/20μs脉冲电流，完全可以应对直击雷附近区域的强感应浪涌冲击，适配农村、郊区等雷电活动频繁的低压配电场景。其次是环境适应性优异，主流工业级产品采用IP68密封设计，外壳选用陶瓷、硅橡胶或高强度工程塑料，内部填充惰性气体，可在-40℃至85℃的宽温区间稳定工作，同时具备防潮、防盐雾、防爆特性，能直接部署在户外配电箱、化工车间、油气场站等恶劣工况中。此外它的常态漏电流几乎为零，不会在低压线路中产生额外的功率损耗，也不会干扰阴极保护系统的正常电位，这一特性让它在油气管道绝缘接头防护、电气化铁路杂散电流防护等特殊低压场景中拥有不可替代的应用价值。纯机械的放电结构没有易老化的电子元器件，只要电极未被电弧严重烧蚀，就可以重复数百次甚至上千次动作，正常使用寿命可达10至20年，全生命周期的运维成本极低，整体性价比远高于纯半导体类浪涌保护器件。

但火花间隙保护器应用在低压开关浪涌防护场景中，也存在不可忽视的性能短板。最突出的问题是动作后残压偏高，常规产品击穿后的残压普遍在2.5kV至3.5kV区间，这个数值已经接近部分精密低压电子设备的绝缘耐受极限，无法单独对PLC控制器、通信模块等弱电设备形成有效防护。其次是存在工频续流风险，在220V/380V的低压交流系统中，浪涌能量泄放完毕后，工频电压可能继续维持间隙的电弧导通状态，形成持续的工频短路电流，若未配套灭弧装置或限流元件，极易引发线路跳闸、开关烧毁等故障。同时它的动作电压精度相对有限，气体放电的特性决定了其击穿电压会受环境温湿度、气压、电极表面状态的轻微影响，电压偏差通常在±10%左右，无法满足对过电压阈值控制精度要求极高的精密配电场景。

在当前主流的低压浪涌防护工程方案中，火花间隙保护器极少单独使用，而是作为多级防护架构的第一级核心元件发挥作用。在建筑总配电箱的一级B类浪涌保护器中，它优先泄放侵入低压进线端的绝大部分雷电能量，后续再配合金属氧化物压敏电阻组成的二级限压型SPD，将残余浪涌电压进一步钳位到设备安全耐受范围内，部分优化型号通过多电极石墨堆叠技术，将保护电压水平控制在1.3kV以内，实现与后级限压型SPD的无退耦直接配合，大幅节省了低压配电箱的安装空间。在油气、化工等防爆低压场景中，专用的火花间隙保护器直接并联在管道绝缘接头两端，既不干扰阴极保护的正常运行，又能在瞬态过电压出现的瞬间快速导通，避免绝缘接头被击穿产生电弧火花，从根源上规避易燃易爆介质的燃爆风险。

随着低压配电系统对防护可靠性的要求不断提升，火花间隙保护器也在持续迭代优化，通过强制触发控制、复合灭弧结构等技术改进，逐步解决传统产品的工频续流、动作精度不足等问题，未来仍将长期作为低压开关浪涌防护领域的核心基础元件，在电力、通信、工业、建筑等多个领域发挥不可替代的防护作用
