拆解报告：创新科技SXFI AIR飞行者 头戴式蓝牙耳机

Creative创新科技有限公司创建于1981年，是在世界多媒体及数码娱乐领域享有盛誉的领导厂商，其著名的声霸卡（Sound Blaster）系列产品销量占全球电脑音频系统的70%以上，已经成为PC多媒体的音频标准，并由此发展到多媒体数码娱乐的其他产业。

2018年创新科技研发出了SXFI声晰飞全息音响技术，它可以根据每个人的听觉特征营造出量身定制、 独特的音效。今年六月份，创新科技发布了三款搭载声晰飞技术的耳机产品，只需要拍摄耳朵和面部的照片上传，用户就能够得到定制的全息音频方案，在耳机内把音乐变成耳朵从外置音箱听到的音乐一样自然。

今天我爱音频网率先拆解的是创新科技SXFI AIR飞行者头戴式蓝牙耳机，它采用了50mm扬声器单元，耳机内置3.5mm音频输入接口以及Type-C接口，可以连接电脑等音频设备上使用，还支持TF卡能够单机使用。在声晰飞音效的帮助下，能体验到5.1或7.1声道、近似电影院音响的效果。下面就通过我爱音频网的详细拆解来看一下这款偏向影音娱乐功能耳机的内部结构吧~

此前，我爱音频网曾经拆解过创新OUTLIER AIR真无线蓝牙耳机。

一、创新科技SXFI AIR飞行者 开箱

包装盒正面，主体是声晰飞全息音响技术的宣传图，体现的是佩戴以后宽阔的声场。右下方有耳机的渲染图，型号“SXFI AIR飞行者 头戴式蓝牙耳机”。

包装盒背面信息比较密集，主要介绍了声晰飞技术的获奖情况、APP的下载方式，SXFI AIR飞行者耳机的7.1声道影院音效、耳机支持触控、RGB LED灯环设计，以及耳机支持通话功能和舒适佩戴系统。

包装盒侧面的耳机信息，驱动单元：50mm钕磁铁单元，频响范围20Hz-20kHz，阻抗32Ω，重量338克，支持蓝牙、USB、microSD卡、有线播放，支持2.0/5.1/7.1声道（需连接PC/Mac）。这款是黑色的，据了解还有白色版，蓝牙版本4.2，续航约10小时。麦克风频响范围100Hz-8kHz，阻抗＜2.2kΩ，灵敏度-38dB。最下面是包装内物品的图例。

包装盒顶部的产品信息，全部是对声晰飞技术的介绍。

包装盒内物品，SXFI AIR飞行者头戴式蓝牙耳机、两条音频转接线、一个硅胶塞和使用手册等。

硅胶塞特写。

这个硅胶塞用来保护耳机上的3.5mm音频接口。

戴上硅胶塞后的状态。

USB-A to USB Type-C接口的充电线兼音频线。

双3.5mm插头的音频线。

左耳支持触控，主要按键和功能区也集中于此。

耳机头梁处特写。

头梁内是金属材质，调节的时候有刻度显示。

头梁外侧印有创新科技的品牌Logo。

耳罩内侧有L/R左右标识，图为右耳。

右耳外侧壳体特写，圆形装饰纹理，旁边小字是“声晰飞全息音效耳机”的意思。

壳体上的泄压孔，上面是LED灯带。

耳罩深度接近3厘米。

下面再来看看左耳罩部分的设计。

左耳罩面板支持触控功能，上下滑动调节音量、左右滑动切换歌曲、敲击即可播放/暂停音乐，使用方便。

SXFI声晰飞音效的开关按键，有纹理便于盲按。

Micro-SD卡槽特写，耳机可以播放卡内的音乐，独立使用。支持的格式有MP3、WMA、WAV、FLAC格式，可以满足不同音乐爱好者对音质的需求。

蓝牙配对按键。

Type-C接口和3.5mm接口位于同一凹槽内。

耳机的独立麦克风。

麦克风可取出，这个设计在某种程度上可以保护隐私。

耳机的电源键。

头梁上的装饰环，印有SXFI声晰飞技术的Logo。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪 对SXFI AIR飞行者进行有线充电测试，充电功率为2W。

耳罩外圈的RGB LED灯带，可以通过专属的SXFI AIR Control APP自由调节，支持1670万种自定义颜色。

二、创新科技SXFI AIR飞行者 拆解

耳罩为快拆设计，便于清理和更换，内有很大的L/R左右标识。

耳罩另一侧的卡扣和防尘网。

我们先来看一下右侧耳机的内部结构：耳机的扬声器单元外有塑料保护罩，用四颗螺丝固定。

卸下螺丝，拆开耳机。

扬声器单元密封，有两根导线与主板相连。

扬声器单元尺寸，50mm。

继续拆解耳机，内部电路也是独立密封的，中间有一颗固定螺丝。

固定螺丝处的胶垫和固定塑料。

右耳内部主要是电池电路。

卸下螺丝，PCB板上是电池输出的电流给不同电路供电的导线焊点。

背面的两个连接器，分别连接电池和指示灯模组。

再从外壳上拆开看看，能够看到内侧PCB板的连接器。

保护罩上有两个警示图案，里面是电池，非专业人士拆解需按照说明书指示拆卸。

卸下螺丝，看到内部的电池。

指示灯模块。

拆开指示灯模块，大面积的半透明柔光板。

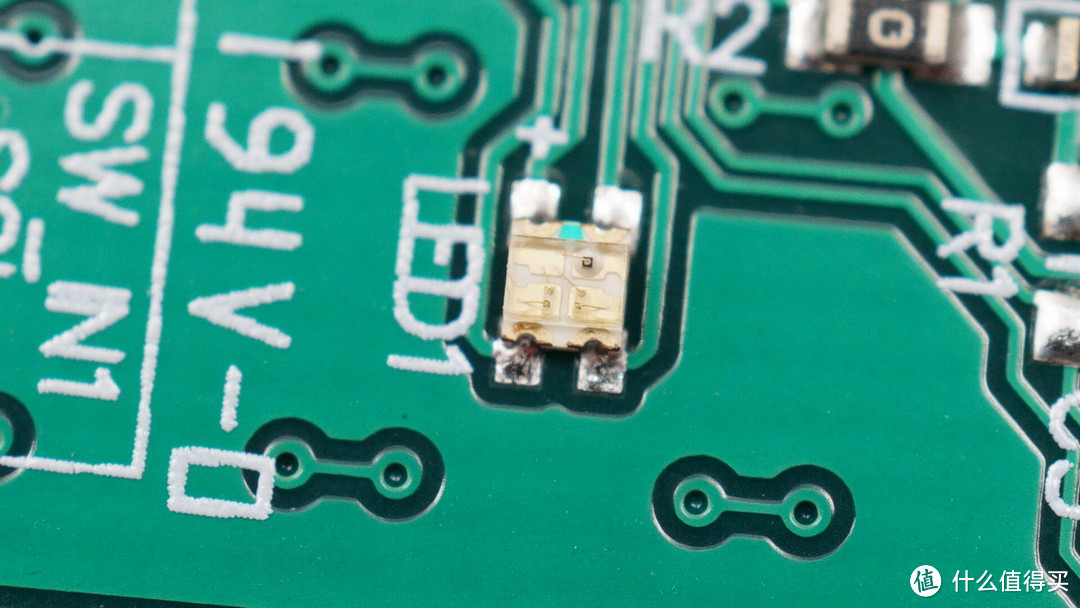

RGB LED指示灯特写。

电池信息特写，型号783448，充电限制电压4.2V、额定电压3.7V，额定容量1300mAh/4.81Wh。

电池另一侧的多语言标签。

电池保护电路特写，有检测电池温度的热敏电阻。

下面再来拆解左耳机，里面是耳机的主要电路。壳体上的信息，原产地中国，生产者，创新科技实验室，型号EF0810，电源输入：5V⎓1A。

卸下螺丝，扬声器单元通过导线与主板相连。

主板和扬声器单元之间有一块塑料盖板间隔。

卸下螺丝，可以看到内部主板电路。

盖板内侧特写，ABS材质。

主板正面电路特写，排列非常整齐。

主板背面电路特写。

各功能区导线连接的焊点，PCB板上有对应的信息。

左右声道两颗220μF 4V 输出隔直电容，两颗分别用于左右声道。

2N7007 小信号MOS管。

南麟 XT2051 1A线性锂电池充电器，用于耳机内置电池充电。

南麟 XT2051 详细资料。

TI德州仪器 TLV62569 2A 同步降压转换器。

TI德州仪器 TLV62569 详细资料。

TI德州仪器TXS0101 1 位双向电压电平转换器，用于不同工作电压系统下信号传输。

TI德州仪器TXS0101 详细资料。

TI德州仪器TLV74333P 3.3V 线性稳压。

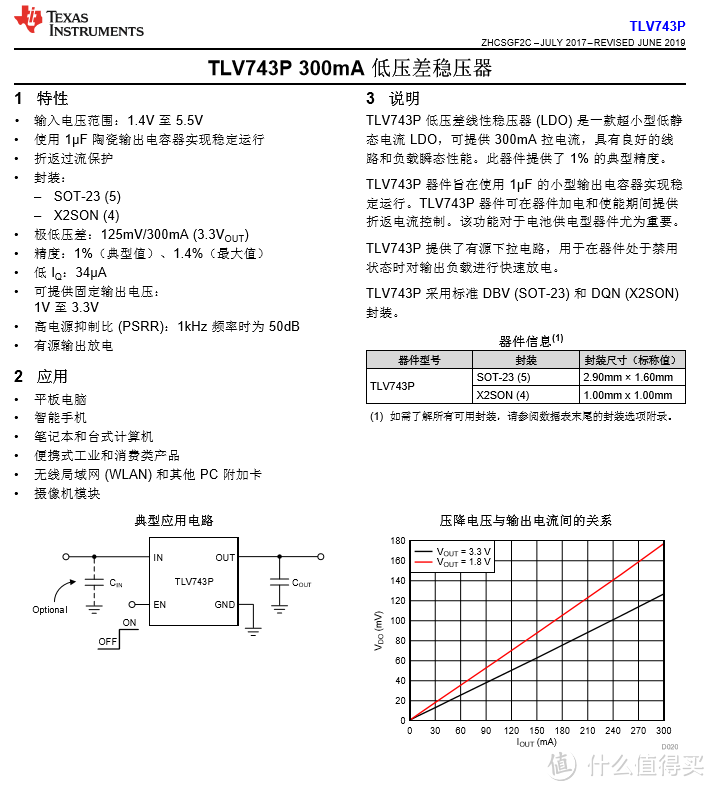

TI德州仪器TLV74333P 详细资料。

TI德州仪器SN74LVC2G74 具有清零和预设功能的单路上升沿 D 类触发器。

TI德州仪器SN74LVC2G74 详细资料。

TI德州仪器TPS60403 反压电荷泵，工作频率250KHz，输出电流60mA。

TI德州仪器TPS60403 详细资料。

主板正面电路，电源键和声晰飞音效键使用同种微动按键。

3.5mm耳机插孔特写，每一段的作用不同，主要是负责接地、连接左右声道、以及连接麦克风。

TF卡插座特写。

耳机采用贴片式蓝牙天线，收发蓝牙信号。

TI德州仪器TPD1S5141 输入过压保护IC，最高耐压30V，并且内置ESD保护管，用于耳机内部元件过压保护。

TI德州仪器 TPD1S5141 详细资料。

TI德州仪器TS3USB221E USB端口复用器，用于数字解码和外接存储切换。

TI德州仪器TS3USB221E 详细资料。

SI2305 MOS管。

芯天下 XT25F32B 存储器，4MB容量，用于存储固件信息。

SXFI声晰飞Ultra DSP，型号CUDSP600，用于数字音效处理，封胶加固。

蓝牙主控芯片及其存储器单独焊接在一块小板上。

GigaDevice兆易创新GD25Q32CSIG 4MB SPI存储器，用于存储蓝牙配置信息。

兆易创新 GD25Q32CSIG 详细资料。

耳机的主控芯片为珠海炬芯ATS2825。

炬芯 ATS2825是一颗高集成度的蓝牙音频解决方案SoC，是专为便携式和无线蓝牙音频所设计的产品，满足市场需求的高性能，低成本和低功耗等特点。大容量内置RAM能够满足不同蓝牙应用方案的需求，支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐的同时可以保持蓝牙连接状态。内置DSP支持多种音效处理，支持蓝牙免提通话时双麦克风回波消除和降噪。

该芯片集成了完全符合蓝牙规范的蓝牙V2.1/V3.0/V4.0/V4.1/V4.2控制器，并支持双模（BR/EDR + AMP + Low Energy Controllers）。它可以与以前的版本兼容，包括V2.1+ EDR和V3.0 + HS。嵌入式电源管理模块支持功耗优化并提供更长的电池使用寿命。在保证高品质音乐播放和通话效果的同时仍保持低功耗和低成本是其优势。

据我爱音频网拆解了解到，市面上有包括华为、荣耀、小米、紫米、天猫精灵、小鸟音响、万魔等品牌的音频产品均大量采用过炬芯方案。

左耳外壳支持触控，看看这边指示灯模组内有什么不同。

电路板背面是触摸走线和一颗触摸IC。

RGB LED指示灯特写。

Azoteq IQS572 电容触摸控制器，用于检测耳机面板上的触摸操作。

Azoteq IQS572 介绍。

拆解全家福。

我爱音频网总结

创新科技SXFI AIR飞行者是一款偏向影音娱乐功能的头戴式蓝牙耳机，外观设计比较中性，还有一款白色比较漂亮。耳罩采用了人工蛋白皮耳套，确保长时间佩戴的舒适性；壳体上有一道RGB LED指示灯带，可以提供一定的氛围，又不像游戏耳机那样夸张。

SXFI AIR飞行者耳机采用50mm钕磁铁扬声器单元，支持声晰飞全息音效，是通过内置的Ultra DSP、型号CUDSP600实现的，DSP负责USB解码、音效和耳机驱动。并且创新大量采用TI德州仪器IC的传统没有丢失，内部保护电路大都来自TI，唯独给电池充电的IC来自南麟XT2051。

耳机的主控芯片为珠海炬芯ATS2825，它支持蓝牙4.2，耳机采用贴片式蓝牙天线负责收发信号；炬芯 ATS2825支持后台蓝牙，在播放外置SD卡或U盘中高品质音乐的同时可以保持蓝牙连接状态，所以耳机也支持播放SD卡上的音乐，可以独立使用。此外，耳机还支持3.5mm接口和Type-C接口输入音频，可以用在Switch、PC等设备上，使用场景丰富。

并且炬芯ATS2825采用嵌入式电源管理模块，支持功耗优化并提供更长的电池使用寿命，搭配1300mAh的大容量电池，应该会有不错的续航表现。综合来看，SXFI AIR飞行者外观比较简洁、中性，使用场景多样，内部电路结构清晰有序，是一款适合日常影音娱乐的头戴式蓝牙耳机。
