追加修改(2019-09-30 21:23:58):
不好意思,忘记写配置单和费用了 篇一目前的花费 CPU:i7-4700mq 拆机 主板:HM87主板 268元 内存:镁光DDR3L 1600 8Gx2 拆机 固态:64G+256G 拆机 显卡:索泰GTX970至尊plus 600 电源:安钛克EVO550垃圾佬py0元散热:超频三降龙垃圾佬py0元 机箱:骨伽qbx垃圾佬py0元 其他:CPU盖10元,内存转接卡x2 60元 msata转2.5硬盘盒 30元 合计994


写在前面

多图流水账,慎入!

不得不说这外星人的品控在换了仁宝之后实在堪忧如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 ,这台老14r3在服役了5年之后里面排线的卡扣断了好几根,键盘失灵了。又因为很早就停产的款买不到配件了,就一直丢在客厅吃灰。前一阵因为爸妈家要装修一个空房间给我们结婚以后回家住,就想着把这垃圾废物再利用下,好歹是i7 4700mq+765m的组合,相当于现在8100+750ti了,日常上上网打打网游还是没问题的,不曾想因为吃灰太久屏幕也出现了线条,就暂且搁置了这个想法,毕竟某大v还欠我一台deskmini如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 。

想当初给这台老aw清灰还是我在大妈的处女贴,果然岁月是把杀猪刀啊如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 。

老中医的处女贴 Alienware14R3国行花式作死拆机清灰记录小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接!给位值友大家半夜好。。。我是国统区老中医。。。别问为啥半夜来码字。。。潜水这么多年你们难道就都性生活?好了言归正传。。。来张大妈也快三年了。。。期间一直忙着买买买(老中医经常拉高张大妈年均消费)。附近的开始| 10 评论34 收藏29查看详情

直到我上个月在万能的某宝看到了神奇的HM87芯片的主板如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 !!!

 采用PGA 957笔记本插座,不用魔改1150插针,满分!支持2通道ddr3 1600内存,把笔记本的内存条买个转接卡插上就行,同店就有,虽然把8x2的笔记本条卖了加60也能买到ddr3的二手普条了,但是能废物利用就最大化利用吧。1条x16的pcie接口够用,前置插针和后置接口也还是够用的组合,19x17cm的尺寸也能放进偏大一些的itx机箱里如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 唯一的缺点就是集成的是100兆的网卡,而且没有msata接口,不能扩展笔记本上拆下来的无线网卡。但是机智的店主分分钟给出了usb无线网卡的解决方案,双击666如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

主板具体配置主板具体配置

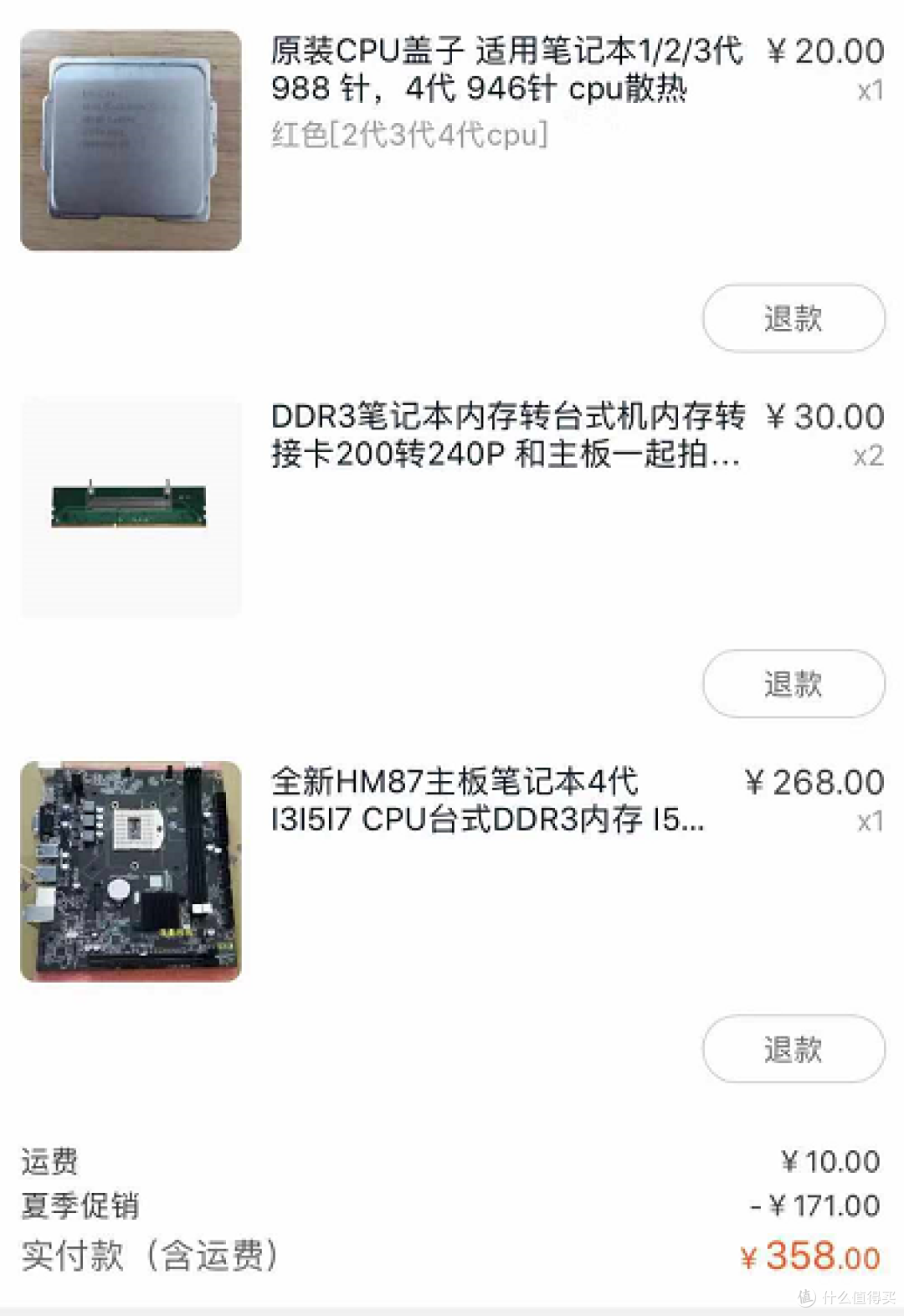

在店主的推销之下买了一个cpu盖子,说是能增加和散热器的接触面积,玄学散热,加上2条转接卡,实际花费358元!虽然相较于b85二手的板子并没有省多少的感觉,但是生命在于折腾啊如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 !!!

店主死活不包邮店主死活不包邮

至于显卡么总不能用hd4600集显这种垃圾了,咸鱼本地收了一张970至尊plus,中规中矩,就是最近二手显卡飞涨,花了600大洋。再加上之前光头佬闲置的骨痂qdx机箱、超频三降龙散热和安钛克EAG 550EVO电源,垃圾改造工程开工啦!

然而这只是万里漫漫折腾路上的第一步如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 。

拆机晒物

第一步当然是把14999的垃圾给拆了。先给你们看看使用的工具,没有金刚钻怎么拆笔记本如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 。

当然不是这个当然不是这个

电动螺丝刀电动螺丝刀

遗照遗照

一顿操作之后,拆下有用的配件如下。

64Gmsata固态一块,MLC颗粒的,当系统盘如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

拧花了的无线网卡一块如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

然后再一顿拆拆拆,拆掉散热模块就是cpu和gpu了,可惜765m是焊死的,不然还能魔改个亮机卡

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

拔出4700mq,946针

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

单独特写,和115x还是明显的不同

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

接下来把拆下来的短固态装进硬盘盒

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

和q200ex来个合影

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

拆完的空壳,拜拜

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

然后清理下二手的索泰970至尊plus,堆料泰名不虚传

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

清理下老硅脂,露出核心真面目,再清理下风扇装回去又是一条好汉

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

 开箱晒物

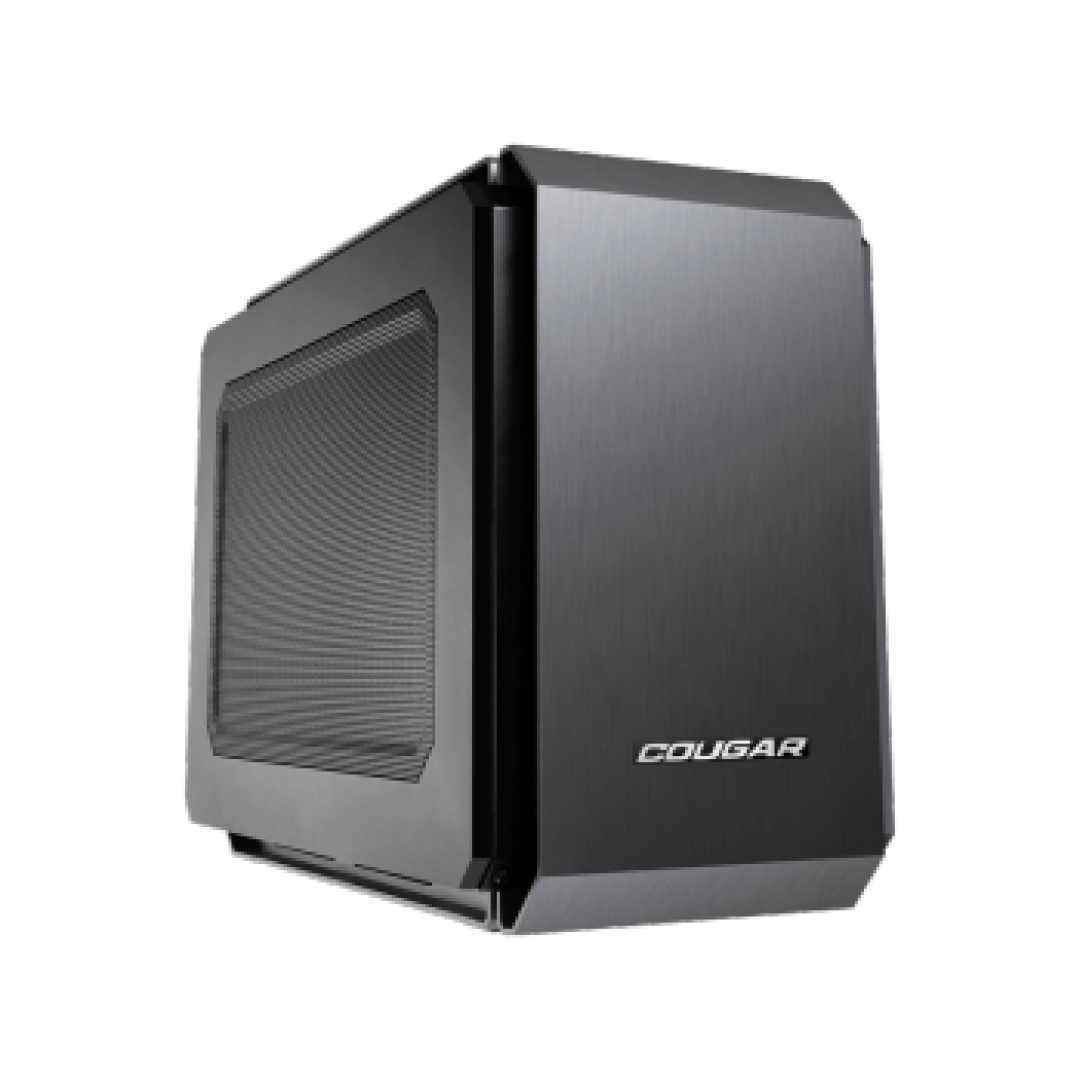

接下来是拆新的环节,首先有请据说口碑很好的骨伽qbx itx机箱登场。

骨伽(COUGAR)COUGAR骨伽QBX迷你小机箱ITX桌面卧式电脑机箱空游戏HTPC静音防尘399元京东去购买看百科

长宽高分别为384mmx178mmx291mm,能放下最长35cm的显卡,不过这里有个坑后面会说道,CPU风扇高度最高支持105mm,所以我选择了超频三降龙散热,很霸气的名字。 价格也不贵。

超频三(PCCOOLER)降龙CPU散热器(多平台/AM4/2066/4热管/12CM智能光圈风扇/CPU风扇/台式机电脑散热)129元京东去购买看百科

 考虑到970至尊plus8+8的供电和满载近200w的功耗,我选择了安钛克EAG550evo金牌全模组电源,日系电容,5年保,用料扎实。

安钛克(Antec)EAG550evo金牌全模组台式机电脑主机机箱电源550W(日系电容/14cm智能温控静音风扇/5年质保)579元京东去购买看百科

然后就是拆拆拆,先是qbx,能拆的很干净,内部空间还是比较宽敞的。

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

然后是降龙如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 这名字,念一起小宇宙爆发一次。闪闪发亮的屁股,4铜管,用料中规中矩如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

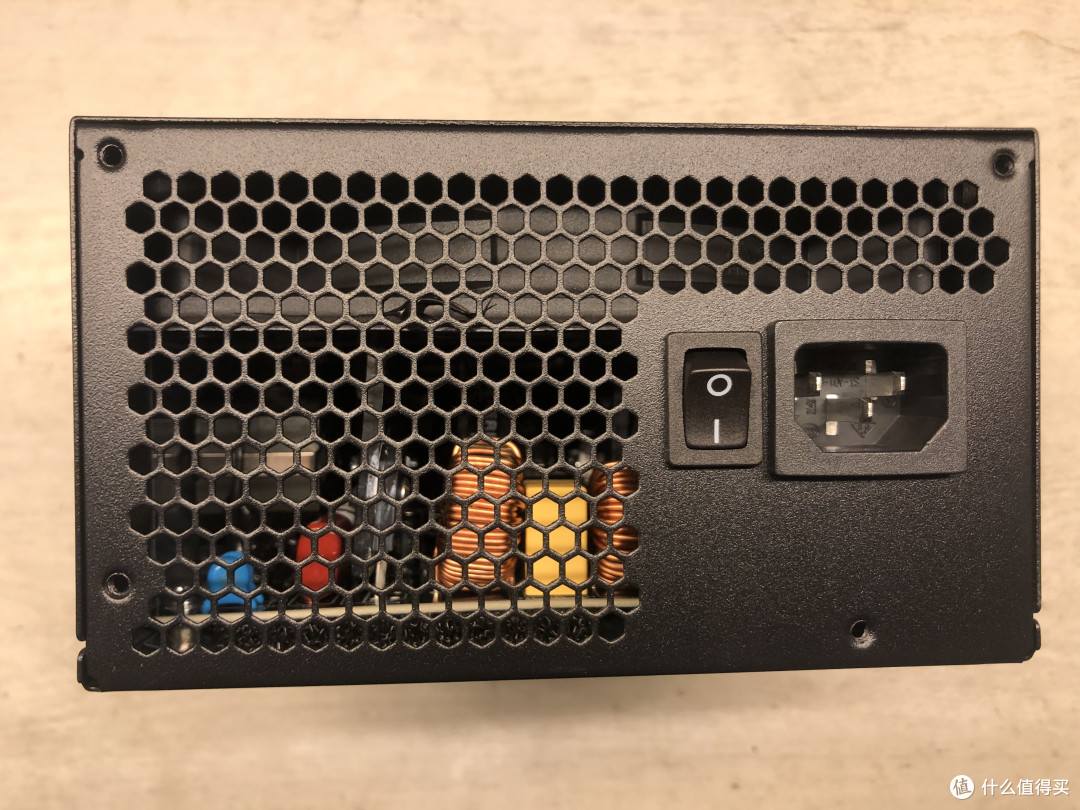

下面看电源,14cm静音风扇,透过屁股的滤网可以看到里面的元件如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

下面是重头戏!!!魔改hm87主板如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 和笔记本内存转接卡以及神奇的cpu盖如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 ,当然不是让你加液金

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

千呼万唤始出来,19x17的尺寸,4+3相供电,给47wtdp的4700mq应该是够了,2条内存插槽,最高支持双通道16g ddr3 1600,一条pciex16的接口。

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

侧面配备了ps接口,hdmi、dvi、usb2.0x2,3.0x2,一个百兆网卡和音频口

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

背面有点锡焊膏的痕迹,无伤大雅

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

看看神奇的赛扬G1610,ivb双核2.6GHz,内置hd2500核显,当年300元的入门神U

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

内存转接卡没啥好看的

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

装机环节

看了这么多图终于来到了喜闻乐见的装机环节了,首先把4700mq按照正确顺序放入插座,拧紧上面的旋转卡扣

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

上硅脂,再上cpu盖

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

插上内存后再上硅脂,然后上降龙散热,悲剧的发现内存条太近了,只能上一条,不急,后续还有解决方案。

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

然后上散热风扇,cpu散热占了主板4/5的面积

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

接下来先上电源,看看能否点亮最小系统

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

成功点亮,插上显卡,接上hdmi线,也显示出进入bios,这复古的英文界面

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

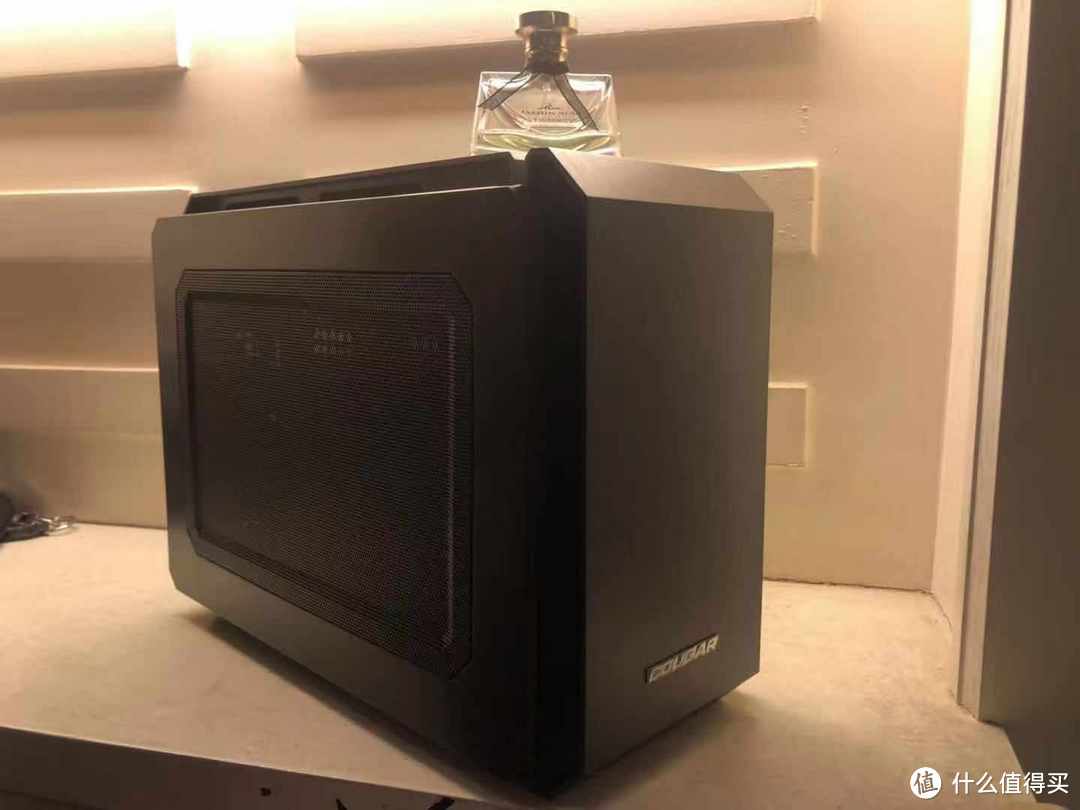

接下来开始装机箱。。。以下省略10000字心酸泪

如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

经过千辛万苦的折腾,最后因为遇到了3个无法解决的问题,只好暂时放弃了如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇 如何花1000把14999的垃圾笔记本变废为宝1.0-失败篇

总结

三个无法解决的问题:

1,hm87主板的pcie接口位置比正常itx主板的pcie接口位置靠下,导致了巨大的970显卡需要占用第二和第三个pcie 挡板,而骨伽qbx只有2个pcie 挡板;

2,因为巨大的降龙下压式散热遮住了主板usb排线接口;

3,骨伽qbx所标明的35cm显卡长度只能用sfx电源来实现,14cm的电源会挡住后部的显卡空间,只能装短卡。

不过这些小问题怎么能难倒我们垃圾佬呢!!!

再接下来的第二篇,新机箱新内存新散热,圆我们垃圾佬拯救破笔记本的梦!!!
