超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

2020-10-24 09:51:02 2点赞 5收藏 4评论

你是AMD Yes党?还是intelNVIDIA的忠实簇拥呢?最新一届#装机大师赛#开始啦!本次装机阵营赛分为3A红组intel NVIDIA蓝绿组混搭组还有ITX组,实体or虚拟装机都能参与,可使用值得买定制化DIY装机工具在文中展现配置单!每个小组均有精美礼品,优秀文章还可角逐装机大师终极大奖,点击参与<<<

前言

AORUS作为技嘉旗下的高端电竞系列,不断给玩家们带来惊喜的产品,此次开箱的为 B550 AORUS MASTER,虽然芯片组仅为B550,但不管是供电设计、超频能力、扩张功能,此块B550主板均超过普通的X570主板,并灌以“大师”之名,而随着AMD ZEN3系列CPU发售的临近,厂家也纷纷更新BIOS,以来支持新的CPU,这使得这款主板具备了应对新一代ZEN3系列高端CPU的能力。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板开箱

刚拿到技嘉这块B550 AORUS MASTER的包装,就觉得颇为精致,带有磨砂质感的包装盒质感极佳,包装正面有大大的“雕牌”图案,风格与其他同系主板并无二意。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

包装背面除了有主板的简图和接口布局外,在右侧分别用简图和文字说明了此块主板所具备的特性,让玩家能快速了解此款主板的优势,左下角还有主板的详细产品规格,可以说背面内容丰富但不杂乱。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

接下来看看包装细节,包装正面左上角有AORUS系列的logo。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

右下角标注支持4年全国联保,下放还有支持CPU架构的说明。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

包装左下角有产品型号等信息。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

右侧标注了CPU接口、芯片组等信息,下放用文字说明了支持PCI-E 4.0和超频。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

包装背面细节,左上角有主板简图和背部接口布局。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板特性说明,图文并茂,非常详细。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

左下角则是产品规格。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

打开包装,可以看到主板被静电袋包裹着,并放在四周有泡沫缓冲垫的内盒中,保护极为到位。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

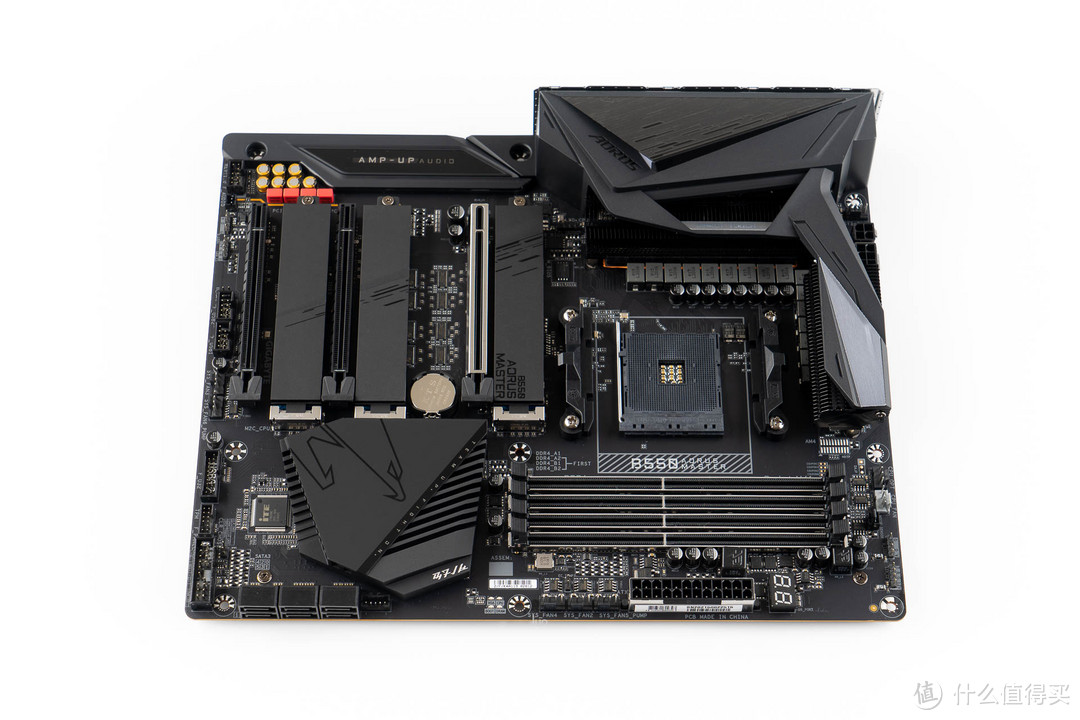

拿出主板,本体就展现在眼前了。技嘉 B550 AORUS MASTER 整体采用了黑灰色配色,同时覆盖有大量面积的散热装甲和保护罩,这使得主板正面非常饱满。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

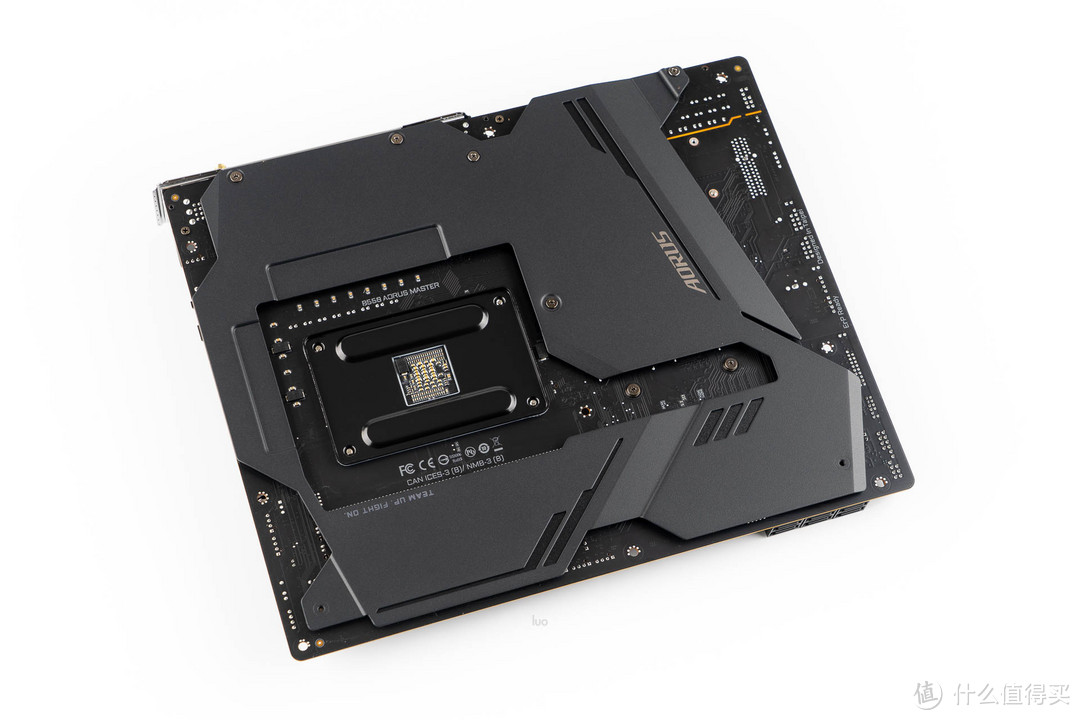

主板背面,可以看到覆盖有金属装甲,这种配置一般只在极为高端的主板型号上才会配备,这里可以看到技嘉 B550 AORUS MASTER的定位极为高端。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

带有RGB灯效并且集成了散热模块的主板接口保护罩和供电散热。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

接口保护罩上有多种表面处理,拉丝和磨砂相交织,非常好看,左侧有AORUS的logo,中间还露出了内部的散热鳍片,凸显其散热能力。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

另一侧同样有散热鳍片,并且用热管相连。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

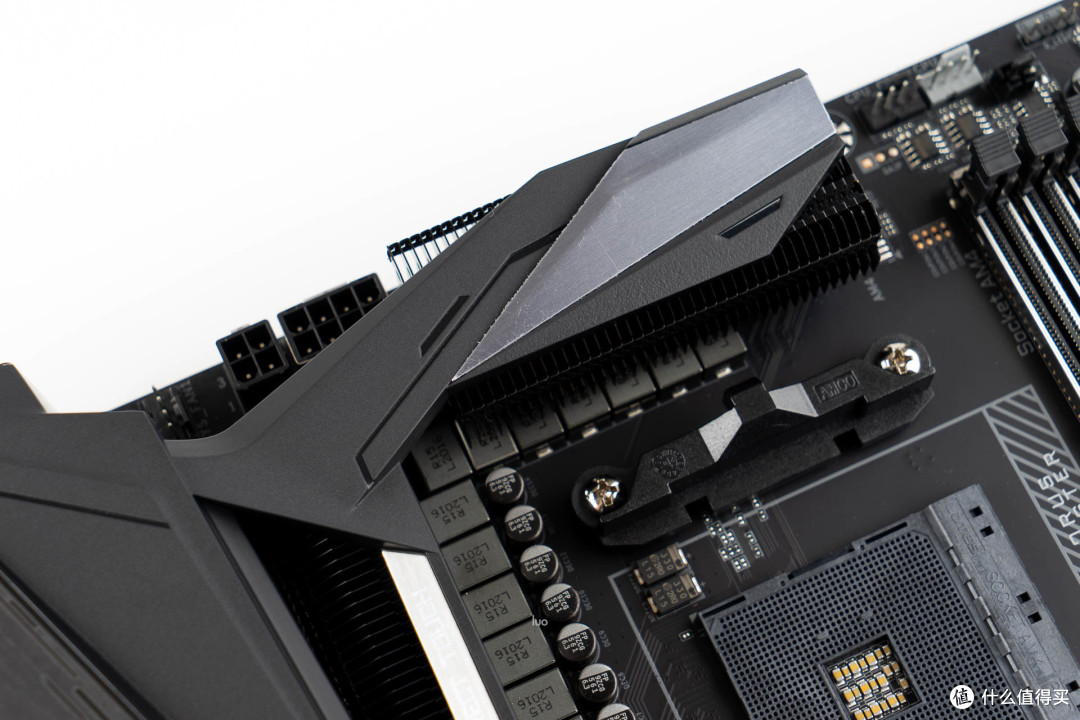

16相数字供电设计,70安培供电晶体管,英飞凌PWM供电芯片的配置,使得这款主板的供电能力超多很多上一代旗舰的X570主板,也使其具备了较强的超频能力,能应对新推出的XT系列CPU和后续ZEN3架构CPU。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

8+4pin实心CPU供电插座,在为主板上耗电和对电力需求敏感的零器件供电时,能提供更高精确度和稳定性,大幅提升超频能力。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

供电细节,可以看到堆料十分严重,看着极为养眼。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

AM4接口,下方PCB上还印有主板型号。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

带有合金装甲的内存插槽,支持双通道DDR4,官方声称具备极强的超频能力。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板上方还有2位数码管,可以用来侦测主板信息,进而便于超频等操作。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

不仅是内存插槽,连主板24pin供电都带有金属加固装甲,确保了接口的稳固和供电的稳定。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板配备了多个4pin PWM风扇接口。支持Smart Fan 5+智能型风扇和水泵,并进行精准的转速控制。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

CPU供电接口旁都配备了风扇接口。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板带有6个SATA接口,方便扩展存储。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

芯片组部分,去掉了X570芯片组上必须的散热风扇,提高了稳定性,降低了运行时的噪音,这块散热片上同样采用了拉丝和镜面相结合的设计,并有大大的雕牌图标,格调满满。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

PCI-E 4.0切换开关及调节器,能将PCI-E 4.0 x 16带宽切换为一组PCI-E 4.0 x 8供独立显卡使用及两组PCI-E 4.0 x 4供M.2 SSD使用。M.2 SSD部分都预设了散热装甲,能快速带有PCI-4.0 SSD运行时所发出的热量。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

2,5千兆集成网卡、RGB FUSION 2.0插座。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

声卡部分采用了ALC1220-VB音频芯片,同时选用了高品质音频专用电容。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

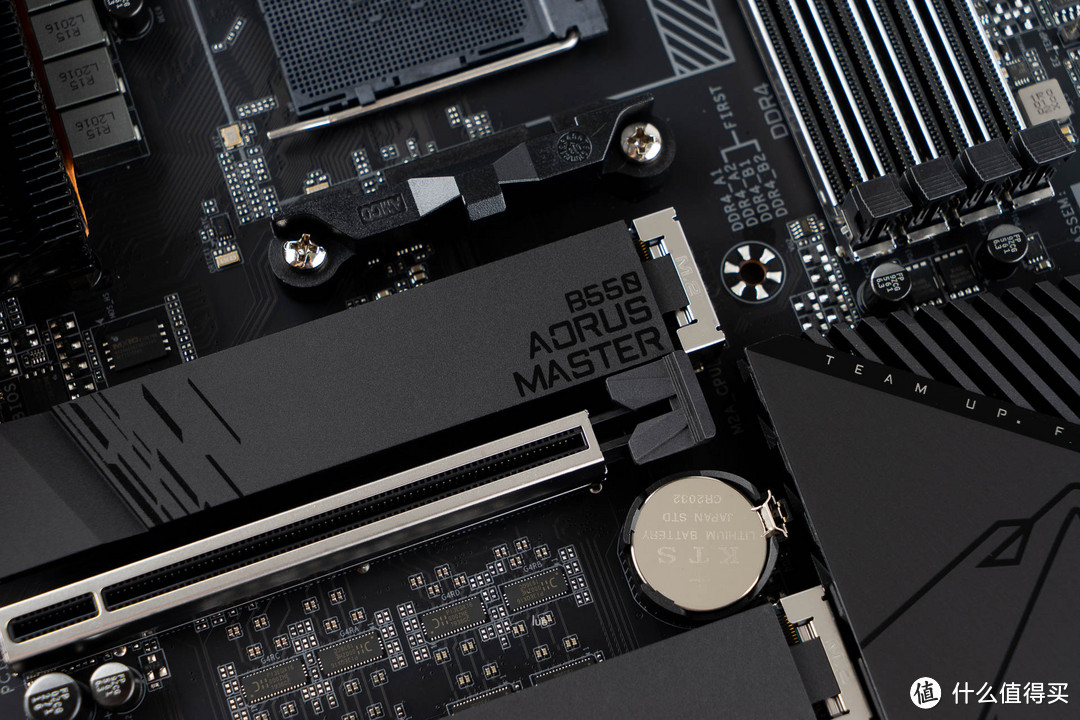

PCI插槽区域一览,可以看到最左侧显卡PCI插槽采用了合金装甲,确保安装大型显卡时主板的强度,避免对PCI-E插槽和主板造成损害。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享PCI-E 4.0切换开关及调节器芯片。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

BIOS电池。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

M.2插槽,在接口处有金属包覆,能快速带走运行时的热量。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

质感满满的芯片组散热片。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板跳线接口大部分位于主板下方,布局较为合理,这也使得最终装机能实现很好的理线效果。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板正面一览,个人认为技嘉 B550 AORUS MASTER作为一款高端主板并不为过。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板接口部分,USB接口够丰富,并带有BIOS重置和刷新按钮,网卡为2.5G,并带有WiFi6和BT 5蓝牙模块,能快速无线互联,音频接口部分也采用了镀金接口,提升了音频的品质。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

侧面看一下主板,可以看到PCB很厚实,这里为6层板,一般的ATX主板位4层板,同时还采用的是技嘉特有的2盎司铜的电路板,大大提升了主板内部信号传输的质感并提升了抗干扰的能力。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享主板背部的隔离灯线,将声卡部分与主板其他区域相隔离,提升音频质量。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

背部装甲上的AORUS logo。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

AM4插槽背部,有不少电感。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

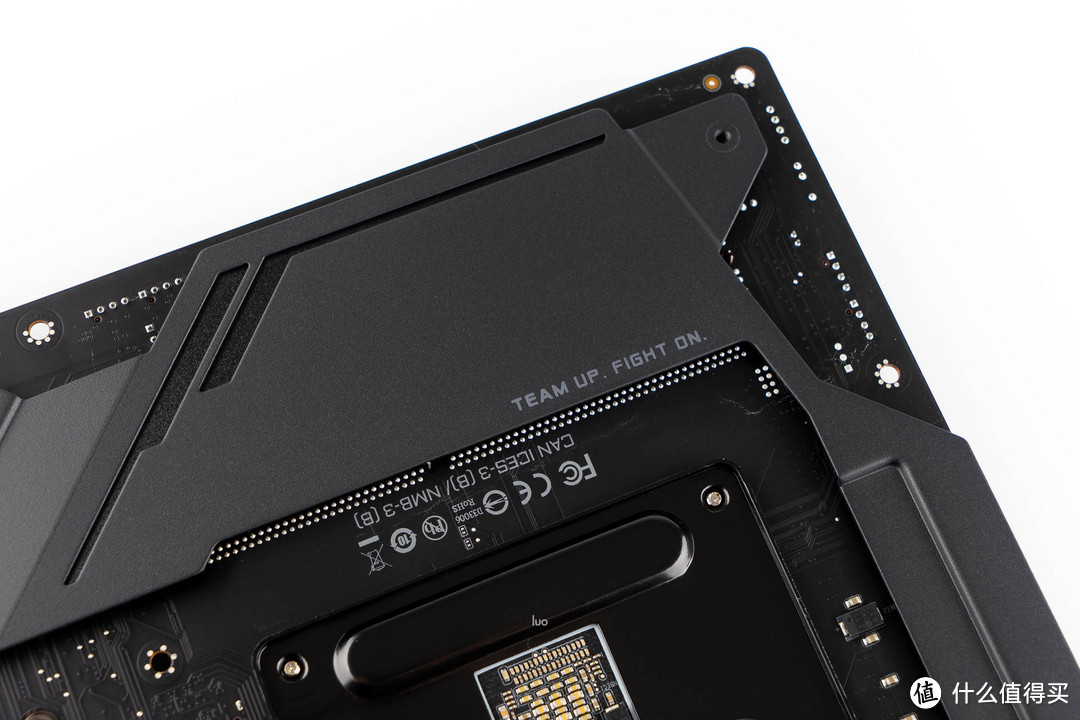

各种认证标识图标。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板边缘还有台湾设计的文字。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

装甲细节,大大提升了整块主板的强度。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

背部一览。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

看完主板,包装盒内还附有一张AORUS的信仰贴纸,能贴在自己想要的地方。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

说明书、驱动光盘、快速安装手册和logo贴牌。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

所有附件一览,非常丰富的配置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

测试平台

开箱结束,这里对这块主板的内存超频能力进行了简单测试,首先简单搭建测试平台。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

CPU使用了AMD Ryzen 7 4750G,可以看做带有核显的3700X。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

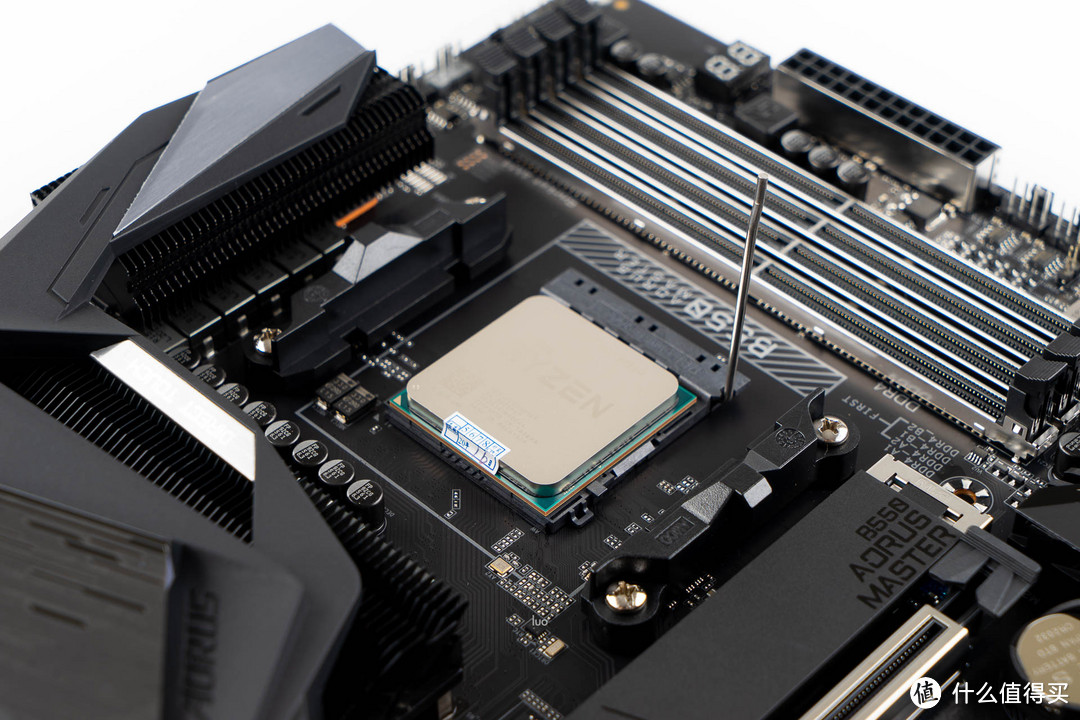

安装好CPU。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

内存选用了宇瞻的NOX暗黑女神DDR 4 3600 8GB x 2。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

内存顶部有巨大的导光带,能实现不错的幻彩RGB灯效。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

测试平台的搭建就到这里。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

随机软件

安装完操作系统后,还需要安装主板驱动和相关应用程序,利用主板附带的驱动光盘,可以一键安装驱动程序和相关应用程序,极为方便。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

主板信息也可以在此处进行查看。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

安装完成后,可以通过APP Center来选择主板的各项功能软件。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

@BIOS BIOS刷新工具。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

EasyTune,超频工具,能进行精准超频参数设置,也能使用预置的超频方案进行快速超频。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

可以对内存超频参数进行调节。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

供电设置界面。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

热键设置界面。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

RGB FUSION 2.0,可以实现对主板和内存的RGB灯效调节,同时支持2组数字LED灯带和3组RGB LED灯带。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

System Information Viewer不仅能很快速的了解主板信息,还能通过自带的Smart Fan 5功能对风扇转速进行精确调节,让主板在静音和性能之间取得平衡。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

系统告警阈值设置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

还能记录各类参数的情况。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

BIOS界面

技嘉 B550 AORUS MASTER的BIOS界面与AORUS的其他主板基本一致,进去默认界面能很直观了解CPU、内存、存储、温度等信息。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

喜好设置页面。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频页面,能对CPU和内存超频参数进行设置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

还能对主板其他功能和供电等进行设置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

CPU放掉电压设置页面,能设置供电级别。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

设置页面,能对平台供电、IO、风扇灯进行设置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

系统信息页面,能显示主板的主要参数和运行信息。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

启动选项页面,可以设置各类启动项,也能对启动方式等进行设置。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

保存退出页面。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

除了主要页面外,按F6能快速进入Smart Fan设置页面,能对主板自带的风扇接口进行精准控制。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

按F8还能快速进入BIOS刷新页面,可以看到技嘉 B550 AORUS MASTER是有两个BIOS芯片的。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

这里在超频页面中对内存进行简单超频。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

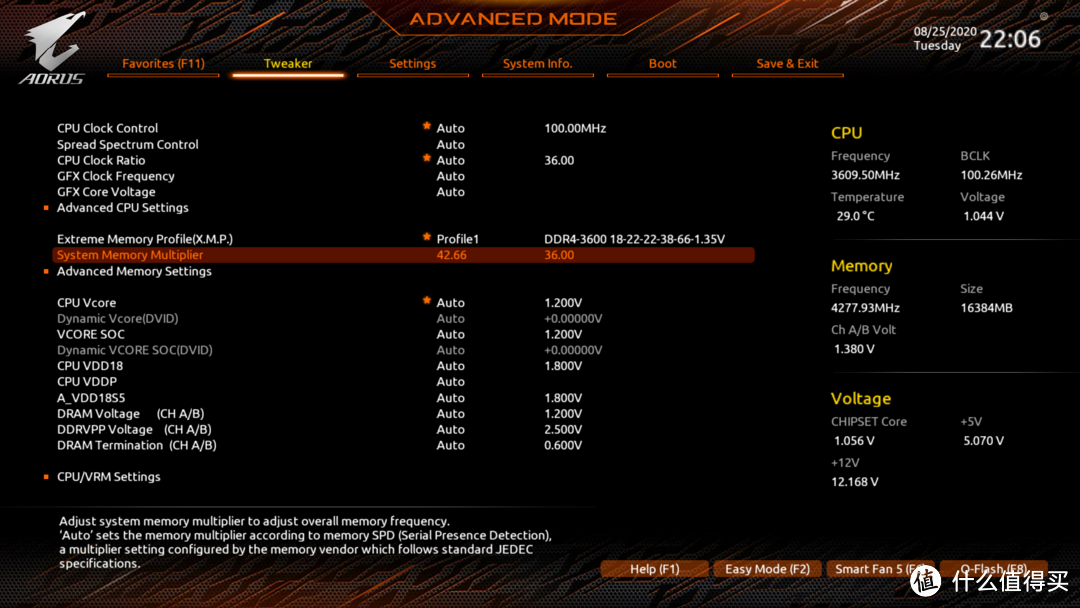

直接选中System Memory Multiplier,默认这款内存为36.00,由于从厂家了解到这块B550 AORUS MASTER的内存超频能力不错,所以也没有设置其他参数,进对System Memory Multiplier数值进行调整,直接选择了42.66,对应内存频率为4266MHz,比默认的3600MHz提升了不少,这对于FPS类型的游戏帧数提升将会很大。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

性能测试

简单对内存超频后,进行了简单的性能测试,下方为CPU-Z截图。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

内存信息,可以看到已经运行在4266MHz上。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

内存默认为2133MHz,采用三星B-die颗粒。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

集显截图。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

CPU-Z跑分 ,在默频下已经超过了i7-10700,4750G还具备超频能力,估计还能提高不少分数。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

GPU-Z截图。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

Thaiphoon Burner界面,可以了解内存的各项参数信息。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

利用AIDA64进行内存性能测试,这里可以看到4266MHz下,内存的读写速度提升非常明显,延迟也不是很大。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

SSD性能测试,这里为PCI-E 4.0的SSD,来自影驰的HOF PRO M.2 1TB。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

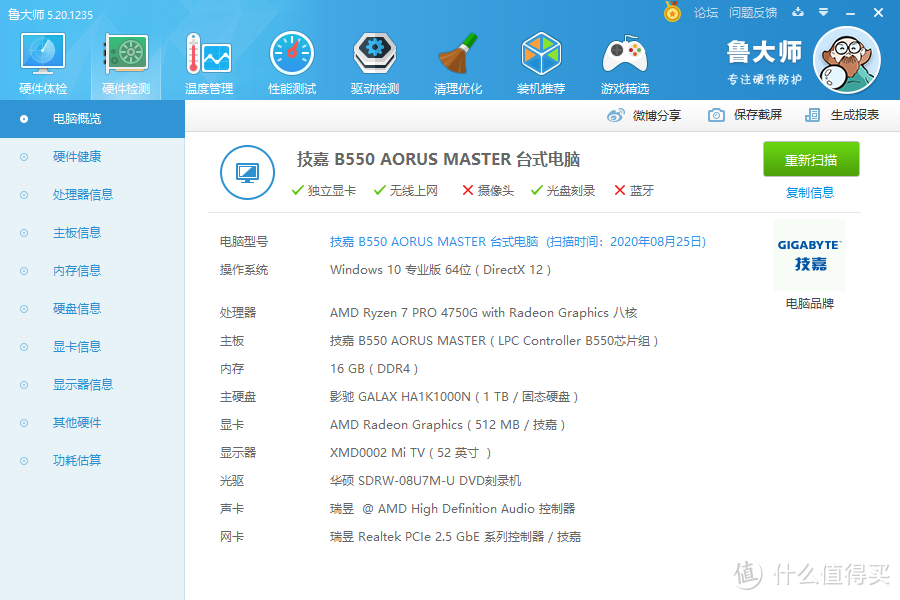

鲁大师配置信息。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

鲁大师娱乐跑分,这里可以看到超频后内存能力已经到顶了。

超频利器,技嘉 B550 AORUS MASTER 开箱及使用分享

小结

这里对主板进行了详细开箱、测试平台搭建、驱动/软件功能展示和简单的超频及性能测试,可以看出技嘉 B550 AORUS MASTER在各方面都力求做到尽善尽美,是一款值得购买并长期使用的主板,并且得益于AM4接口的设计,还能支持后续新推出的CPU,用这款主板搭建高端游戏或设计平台,可以说不存在任何困难,都能带来不错的使用体验。
