拆解报告：bryton百锐腾自行车智能雷达尾灯R300L

前言

充电头网采购了百锐腾R300L自行车智能雷达尾灯，这款尾灯内置雷达，能够监控后方车辆状态，当后方190米距离内有汽车快速接近时，能够通过码表来显示雷达颜色变化和发出警报提示音，并且还会智能调整尾灯闪烁模式，提示后方。

百锐腾R300L智能雷达尾灯还内置加速度传感器，在急刹车时会快速闪烁变化提示后方，尾灯提供220°大广角照明，支持通过APP显示电池电量和剩余使用时间，并采用通用性非常好的USB-C接口为尾灯充电。下面就带来百锐腾这款智能雷达尾灯的拆解，一起来看看内部的设计和用料。

百锐腾自行车智能雷达尾灯开箱

包装盒正面印有bryton品牌、产品外观以及名称。

背面印有产品外观简图以及多项卖点标识。

包装内配件一览，包括充电线、灯座以及两个坐管。

充电线为USB-A to USB-C类型。

产品有D型坐管和Aero空力坐管两种选择，用户可根据实际情况灵活选择。

坐管上设计有可调整的一体式锁扣带。

配合侧面的勾状扣子可实现不同车型的紧密固定。

坐管拼接端为旋转锁扣固定结构，安装方便。

百锐腾自行车智能雷达尾灯主体为黑色外壳，表面磨砂工艺处理，边缘设计有bryton品牌。

正面上方对应灯处采用显眼的红色透明外壳，可提供220°大广角照明，不仅灯色显眼，范围也非常广，提升骑手可视度，提醒后方车辆注意。

下方电量指示灯在0%~15%电量情况下亮红灯，15%~50%电量情况下亮黄灯，50%~100%电量情况下亮绿灯，图中亮绿光表明产品目前电量比较充足。蓝色指示灯为ANT+及蓝牙连接指示灯。

顶部设有开关键。

背面上方贴有产品铭牌，型号为R300L，支持5V1A输入规格。

背面中间区域设计有与坐管拼接相适配的凸起模块，产品通过了CE、UKCA认证。

下方设有时下主流USB-C充电接口，充电方便，同时设有胶塞保护。

百锐腾自行车智能雷达尾灯与坐管拼接场景一览。

给百锐腾自行车智能雷达尾灯充电，测得充电器输出功率为2.38W。

百锐腾自行车智能雷达尾灯拆解

看完了这款智能尾灯的外观展示，下面就进行拆解，一起来看看内部的设计和用料。

首先拆下尾灯外壳，外壳通过防水胶密封。

壳体内部灯杯结构特写。

对应指示灯位置的透光结构特写。

尾灯内部PCBA模块一览，左侧为雷达小板，右侧焊接红色照明灯，边缘通过螺丝固定。

拧下固定螺丝，在PCBA模块背面粘贴泡棉进行缓冲。

在电池表面粘贴塑料膜保护。

电池厚度为6mm，宽度为30mm，长度为48mm。电池电压为3.7V，容量为1000mAh，能量为3.7Wh。

锂电池设有保护板。

顶部防水按键特写。

在PCBA模块背面设有MCU和蓝牙SOC。

USB-C母座设有橡胶密封圈。

拆解取下橡胶密封圈。

机身顶部焊接的微动按键特写。

输入端过压保护芯片来自钰泰半导体，型号ETA7014，丝印MA，是一颗高侧过压保护芯片，保护点可调节，最高耐压36V，内阻35mΩ，支持过热保护，用于输入过压防护。

钰泰半导体 ETA7014 资料信息。

同步降压芯片来自钰泰半导体，型号ETA3425，是一颗1μA超低静态电流的同步降压芯片，输出电流为0.6A，支持7.5V输入电压，开关频率为1.4MHz，内部集成补偿功能，提供SOT

23-5和DFN2*2-6封装。

钰泰半导体 ETA3425 资料信息。

红光LED驱动芯片来自钰泰半导体，型号ETA3421B，为降压型LED驱动器，芯片内部集成开关管，最大输出电流1A，支持LED开路和短路保护，采用SOT23-5封装。

钰泰半导体 ETA3421B 资料信息。

200mΩ取样电阻用于检测LED电流。

雷达信号处理MCU来自雅特力，型号AT32F403ACCU7，芯片内置32位Cortex-M4 CPU，主频达240MHz，并集成FPU和DSP指令。芯片内部集成256KB Flash和96+128KB SRAM，采用QFN48 6*6mm封装。

蓝牙SOC来自Nordic，型号nRF52832，是一颗支持低功耗蓝牙、蓝牙mesh和NFC的多功能蓝牙5.4 SoC，还支持ANT和2.4 GHz专有协议，用于与码表和手机进行无线连接。

存储器来自华邦，型号W25Q16JVNIQ，容量为2MB，采用8-pin SOIC封装。

一颗稳压芯片来自钰泰半导体，型号ETA5050，是一颗低噪声，高电源抑制比，快速瞬态响应的LDO，输出电压可调，输出电流为500mA，输出电压最低为0.8V，具备短路和过热保护，采用SOT23-5封装。

钰泰半导体 ETA5050 资料信息。

一颗芯片丝印58031。

一颗芯片丝印SG70B。

尾灯内部的加速度传感器特写。

泡棉胶条起到缓冲作用。

红色LED采用贴片焊接。

侧面也焊接红色LED。

RGB LED指示灯用于尾灯电量显示。

蓝色指示灯用于连接状态指示。

雷达PCB模块特写，上方设有天线，用于检测后方物体距离和速度。

雷达芯片来自雷捷，型号TS24GTR11S-P，是一款24GHz雷达收发芯片，内部具备一路发射器和一路接收器，芯片内部集成低相噪VCO，内置温度补偿电路和静电保护电路，采用2.5V单电压供电。

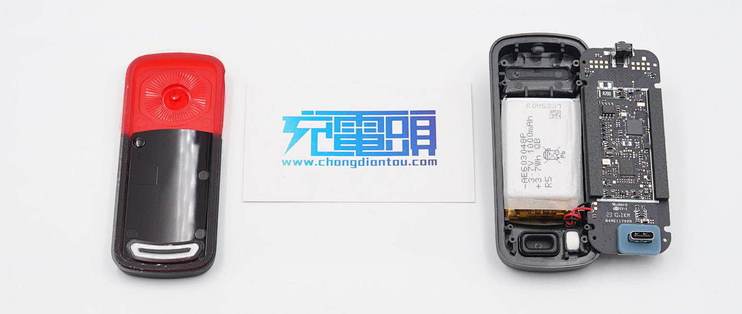

全部拆解一览，来张全家福。

充电头网拆解总结

自行车尾灯作为夜间骑行的重要安全措施，具有很高的普及率，而骑行者为了记录骑行和提升骑行体验，都会使用手机或者采购码表进行速度显示和里程记录。百锐腾R300L智能雷达尾灯通过内置雷达，可以检测后方车辆，并在码表和尾灯上做出提示，使后方来车和骑行者注意，夜间骑行更加安全。

充电头网通过拆解了解到，百锐腾R300L智能雷达尾灯为全密封设计，内部使用雷捷雷达芯片，搭配使用雅特力MCU进行雷达信号处理，使用Nordic SOC进行无线连接。内部使用多颗钰泰半导体芯片，用于输入保护，LED驱动和降压输出等功能。尾灯内部结构紧凑，功能实用。
