小白家庭网络万兆升级实战

0x00 硬件配置

基础硬件配置和软件方案请参考上篇小白文

小白家庭网络装修与升级改造计划追加修改(2022-02-1815:13:55):追加投资参考预算CPUi99900ES不显1080主板微星Z390S01-M500硬盘三星9801TNVME800内存光威16GB(8G*2)320散热器利民AXP90X47130电源先马金牌500W全模组260机箱2U短款服务器机箱170网卡BCMyj8490666| 赞121 评论122 收藏616查看详情

本次折腾是要在此前网络设施基础上，整体升级一下万兆网络，由于囊中羞涩，我尽可能的选择了丐版 设备选型如下：

三层网管交换机 TL-ST5008F 全新 2个×789元

万兆网卡 采用82599芯片的X520 OEM单口全新 2张×210元

万兆模块Intel AFBR-703SDZ-IN2 10G 万兆多模 洋垃圾 4个×25元

10G SFP+电口 TL-SM510U 全新 电口发热大选择原厂能更好的适配 2个×290元

2.5G SFP+电口 TL-SM410U 全新 2个×80元

DAC线缆 万兆通 2条×50元

多模光纤LC跳线 OM4 2条×15元

0x01 环境搭建

群辉DS1517+ 加装万兆网卡

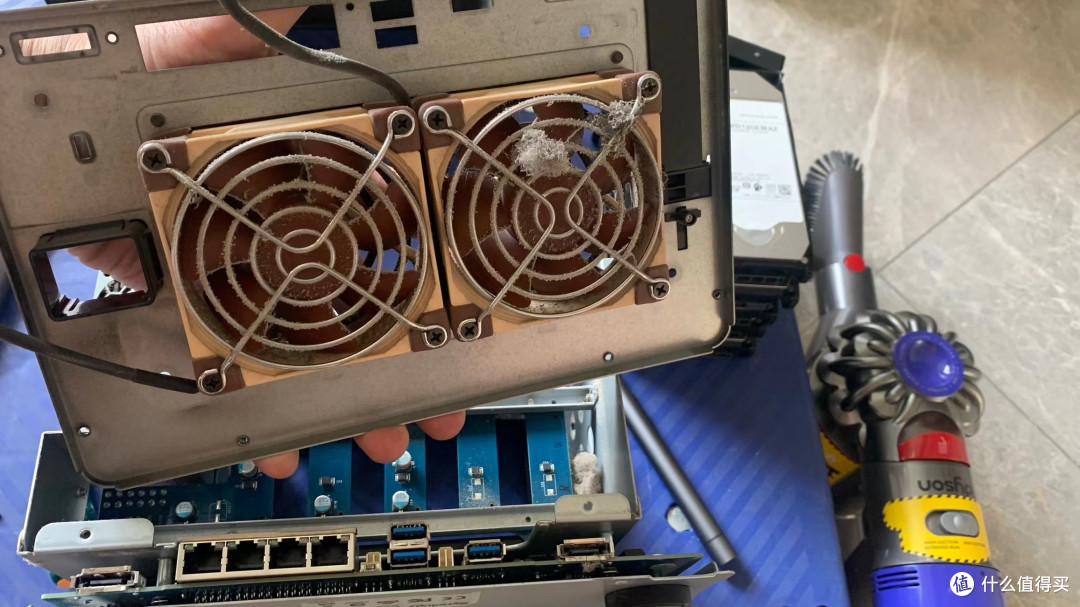

几年没清灰了，灰已成团 ，顺便来个大扫除

X520 DA1插入

严丝合缝

群晖免驱识别

交换机选型和上架

最开始买了一台SH1206 2个10G SFP+4个2.5G电口，傻瓜交换机，测试后发现对万兆模块支持不好，无法识别Intel AFBR-703SDZ-IN2，索性更换成了TL-ST5008F三层网管交换机。

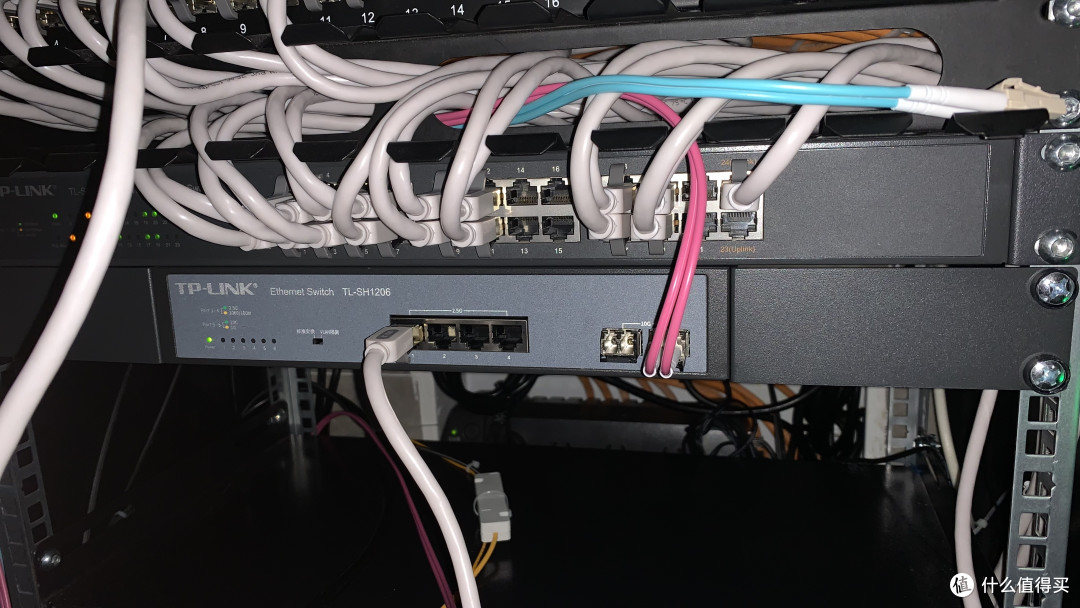

TLSH1206

TL-ST5008F

为了能顺利切换网络，还专门进行了24小时的压力测试，确定可以满足10G稳定使用后，开始进行网络切换。

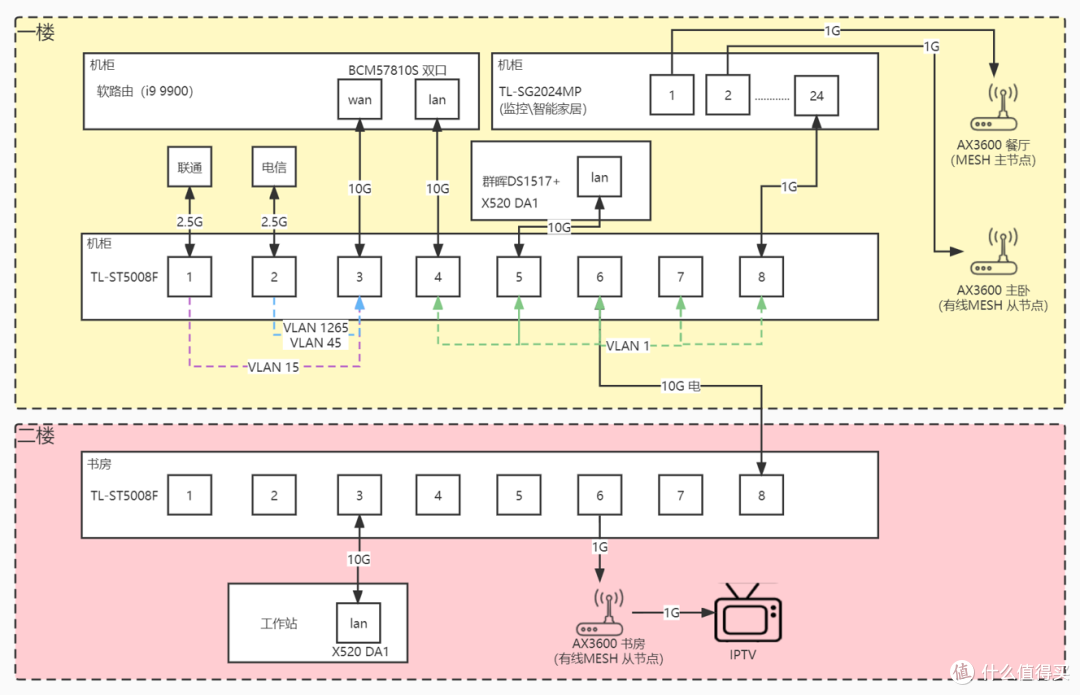

网络拓扑图

网络拓扑图

猫棒接入ST5008F

在上篇文章介绍的猫棒接入方法基础上，有些改动，之前是猫棒直连爱快的BCM57810S，现在需要都接入交换机，所以需在在交换机上配置VLAN，在此感谢群里大佬们的耐心指导！

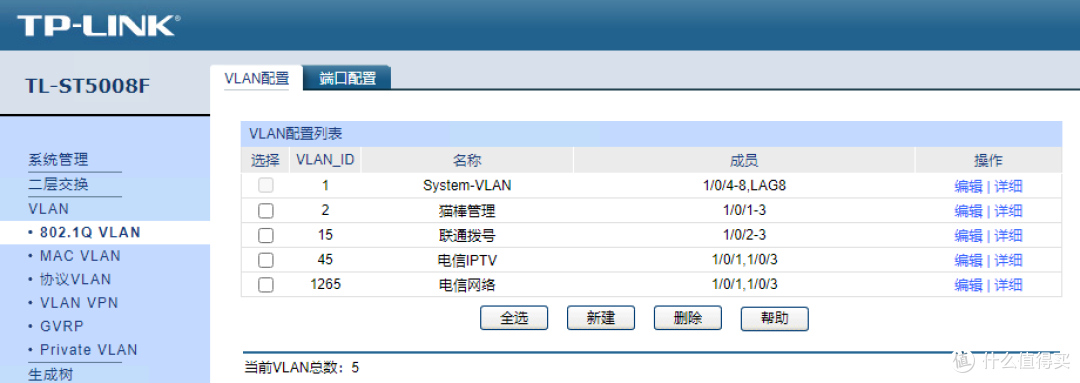

VLAN配置如图

端口类型需要插猫棒和爱快WAN口设置为GENERAL 其余为ACCESS

VLANID根据实际填写 可参考篇头文章

需要下联1G交换机的端口注意配置固定速率

由于一层和二层装修时没有预埋光纤，只有6类网线，所以搞了10G SFP电口模块，发热大户，工作时不能用手摸

10G和2.5G电口模块，实测2.5G几乎不发热，10G很烫手

爱快拨号配置成基于VLAN的混合模式

上网拨号

IPTV DHCP

0x03收工

本次升级改造工程较小，也没有技术含量，就当做一个简单的记录吧

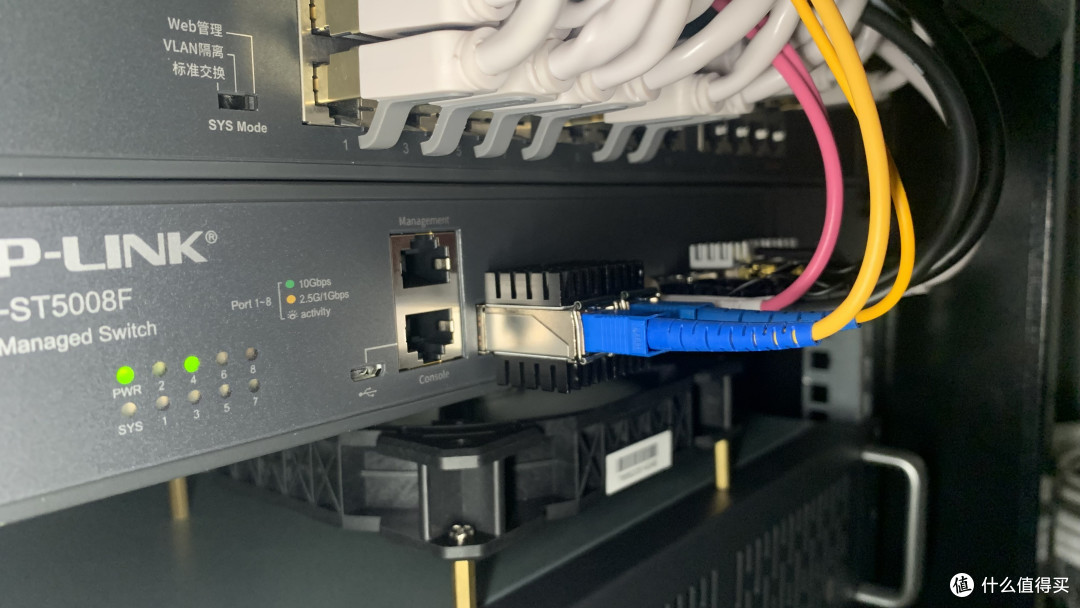

给发热大的模块增加了散热片

12CM风扇辅助散热

测速达标

最后激动人心的时刻，可能就是测速了，可通过后又陷入索然无味
