普通工业内窥镜、红外内窥镜、紫外内窥镜区别与用途

工业内窥镜是重要的无损视觉检测工具，广泛运用于装备检修、零部件质检、密闭空间巡检。市面上主流分为可见光普通工业内窥镜、红外内窥镜、紫外荧光内窥镜三类。三类设备成像原理、适用工况、检测目标差异显著，下文系统梳理原理、特性、应用场景。

一、普通可见光工业内窥镜

日常所说工业电子内窥镜、光纤内窥镜均属于此类，依靠可见光成像，是应用最普及的基础机型。

工作原理

自带白光 LED 照明，可见光照射被测表面，物体反射可见光经由探头光学模组、图像传感器传输，生成彩色实景图像。分为光纤硬杆内窥镜、柔性电子视频内窥镜两大类。

核心特点

✅ 优势：彩色实景成像，分辨率高，可观测锈蚀、磨损、异物、形变、孔洞、焊缝外观缺陷；支持图像测量、视频录制；操作直观，设备性价比高；

❌ 局限：必须依靠可见光反射；无法识别温度差异；不能显现肉眼难以分辨的微裂纹；黑暗环境若无自带照明无法观测；无法区分荧光特征。

典型用途

通用型内部目视检测，覆盖绝大多数常规无损场景：

1. 航空：发动机腔体、叶片、管路内部异物、腐蚀、磕碰损伤检查；

2. 能源电力：锅炉、汽轮机、管道、齿轮箱内部目视巡检；

3. 汽车制造：发动机缸体、变速箱、排气管道缺陷检测；

4. 石化、轨道交通、压力容器、液压阀块内部结构检视；

5. 制药洁净管道、模具内腔常规外观检查。

二、红外工业内窥镜

按照技术路线分为主动红外内窥镜（近红外）与红外热成像内窥镜（被动红外 / 热像内窥镜），二者经常被混淆。

工作原理

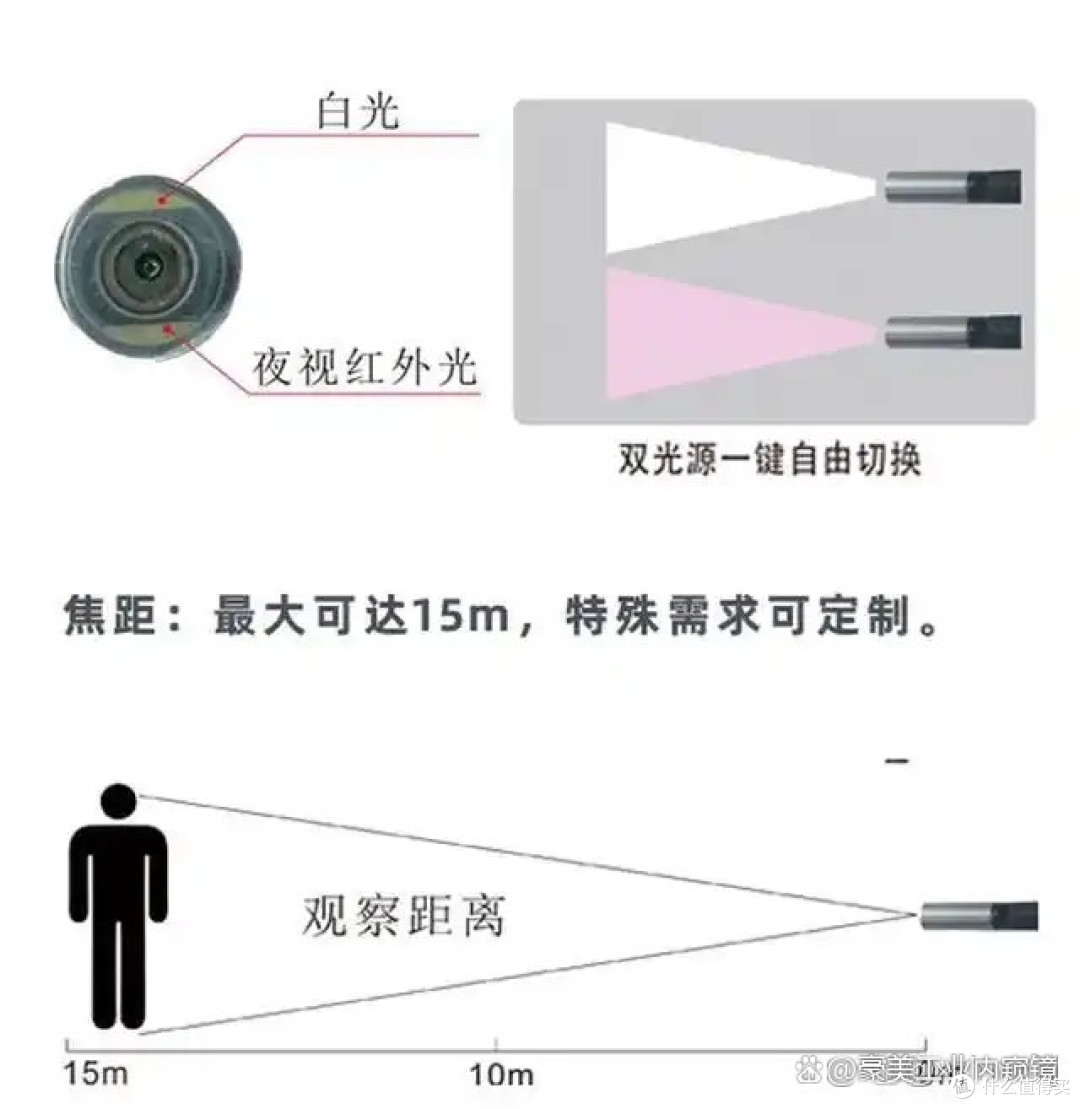

1. 主动近红外内窥镜：发射人眼不可见近红外光源，采集物体反射红外信号成像，形成黑白图像，不感知温度，仅实现无光环境观测；

2. 被动红外热成像内窥镜（热像内窥镜）：接收物体自身发出的红外热辐射，根据温度差异生成热力图，核心功能测温、热缺陷定位。

重点纠正原文误区：普通红外内窥镜≠热成像，很多工业红外内窥镜仅为夜视成像，不具备测温能力。

核心特点

✅ 优势：

主动红外：零光照密闭空间实现观测，不受环境光线干扰；

热成像款：直观捕捉温差，定位局部过热、虚接、摩擦发热；

❌ 局限：大多为黑白图像，无法看清零部件表面彩色外观；不能识别微小表面裂纹；无法做常规外观缺陷精细检视；设备成本更高。

典型用途

1. 主动近红外内窥镜：完全黑暗密闭腔体巡检、井下、密闭罐体无光环境目视探查；

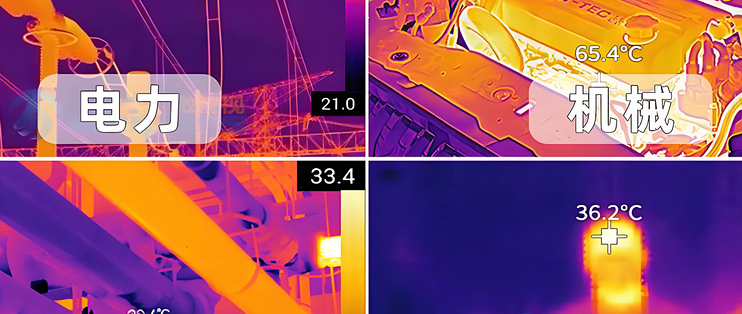

2. 红外热成像内窥镜：电气柜内部接线端子过热检测、电机绕组温升检查、管道堵塞造成的温度异常、轴承早期摩擦发热隐患、密封泄漏热痕迹排查。

三、紫外荧光工业内窥镜

行业常简称 UV 内窥镜，大多搭配渗透探伤（PT）工艺配套使用，属于高灵敏度缺陷检测专用设备。

工作原理

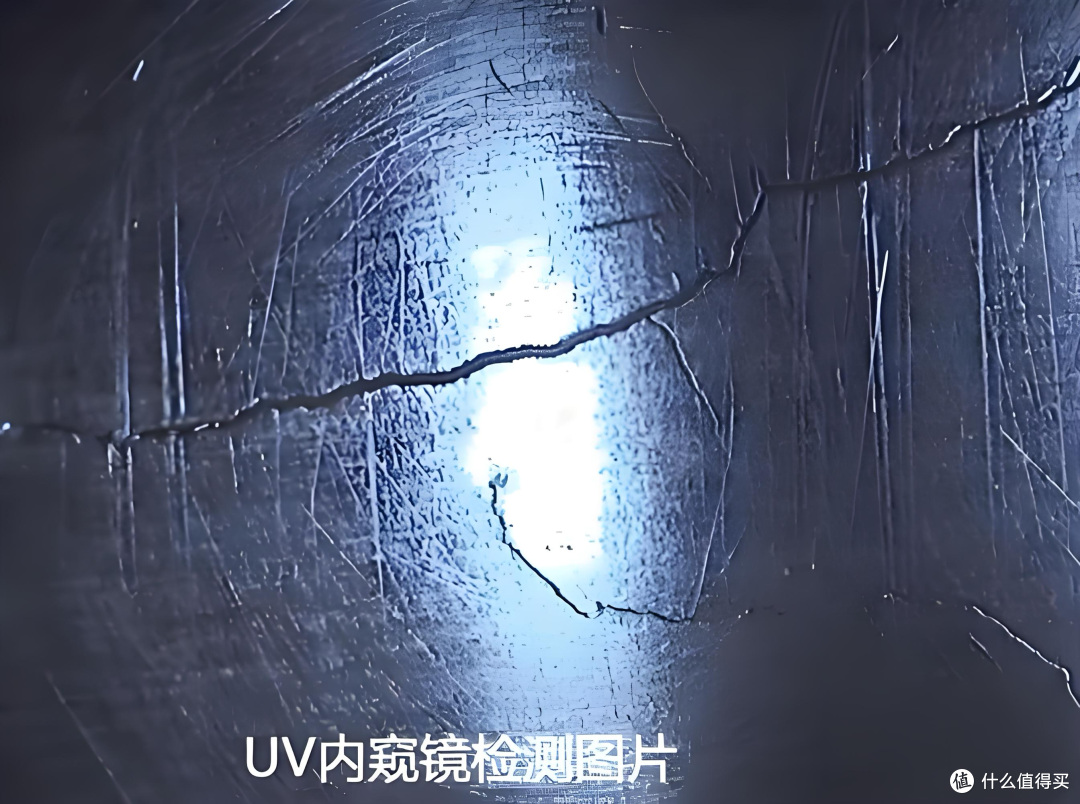

探头搭载 365nm 等特定波段紫外光源，紫外光照射工件表面；若工件提前施加荧光渗透剂，渗透剂会渗入开口裂纹、孔隙；在紫外激发下发出明亮黄绿色荧光，缺陷位置形成高亮光斑，实现微小缺陷可视化。

核心特点

✅ 优势：对开口型细微表面缺陷灵敏度极高，能够发现白光内窥镜难以识别的微裂纹、疏松、针孔；

❌ 局限：多数场景需要配合荧光渗透剂；仅用于表面开口缺陷检测，无法观测结构内部锈蚀、异物；强光环境会干扰荧光识别；需要做好紫外防护。

典型用途

1. 航空航天零部件、涡轮叶片、焊接件裂纹荧光渗透检测；

2. 汽车零部件铸件、锻件表面微缺陷质检；

3. 压力容器焊缝、精密液压零件、军工构件无损探伤；

4. 部分场景可检测密封件渗漏、油液荧光泄漏检测（无需渗透剂）。

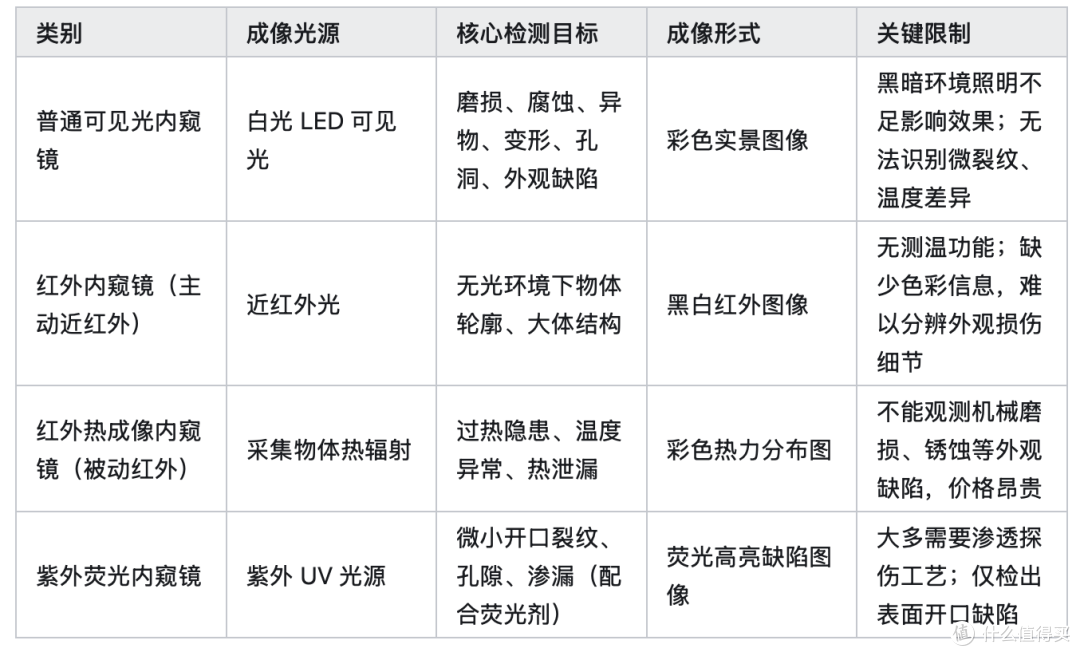

四、三类内窥镜核心对比汇总表

表格

五、选型总结

1. 常规设备检修、内部目视查看锈蚀、异物、磕碰、管路堵塞 → 选用【普通可见光工业内窥镜】，通用性最强；

2. 完全无光密闭空间探查，不需要测温 → 主动红外内窥镜；需要查找发热、过热故障 → 红外热成像内窥镜；

3. 精密零部件探伤，寻找微米级细微开口裂纹、铸件疏松、焊缝微缺陷 → 【紫外荧光内窥镜】，配合渗透检测使用。

不同内窥镜不存在绝对替代关系，高端检测实验室常会同时配备三类设备，根据检测目标切换使用，最大化检测可靠性。
