A*STAR:1.6T 2.5D 硅光引擎的 CPO 工艺与进展

随着数据中心和高性能计算需求从单通道100G向200G演进,总带宽突破1.6T已成为行业明确目标。在这一过程中,传统可插拔光模块架构因信号损耗和功耗问题逐渐触及瓶颈,共封装光学(CPO)通过缩短光引擎与交换芯片的电信号传输距离,被公认为解决这一问题的关键路径。然而,如何在CPO架构下实现光引擎中驱动芯片(EIC)与光子芯片(PIC)的高效互连,成为技术落地的主要障碍。
01技术路线与互连挑战

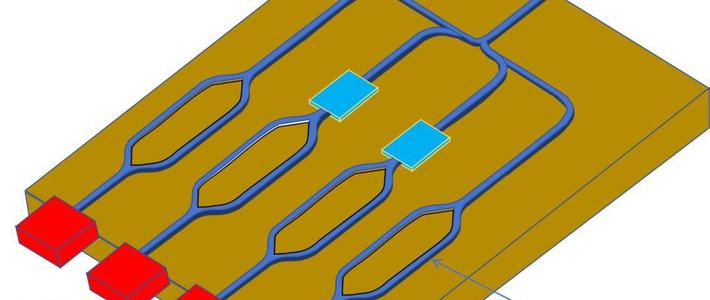

在O波段200G每通道的调制技术探索中,行业主要面临InP EML与硅光SiPh MZM两条路线选择。以硅光方案为例,通常采用倒装焊技术将连续波激光器外置于PIC之上,华为的800G MZM方案即属此类。无论选择何种材料体系,调制器都必须依赖EIC提供高速电信号驱动,这就要求EIC与PIC之间的信号路径必须极短,且寄生参数需降至最低。

封装架构技术对比

EIC与PIC并排布局
  • 采用键合线连接EIC与PIC

  • 键合线长度超过250μm时产生寄生电感

  • 焊盘电容与电感易引发谐振

  • 200Gbps速率下信号质量显著下降

EIC与PIC垂直堆叠
  • 大幅缩短电信号传输距离

  • 有效降低寄生参数影响

  • 适应高频高速信号传输需求

  • 是1.6T带宽的关键技术路径

02A*STAR 2.5D 解决方案
针对上述瓶颈,新加坡A*STAR研究机构依托其在先进封装和硅光子领域的积累,提出了一套基于2.5D封装架构的1.6T硅光引擎工艺方案。该方案的核心在于通过垂直堆叠和微互连技术,解决EIC与PIC在高速下的集成难题。
  1. 突破厚氧化层TSV工艺
    在2.5D集成中,硅光芯片通常带有较厚的氧化层,传统的硅通孔(TSV)工艺难以穿透。A*STAR优化了TSV制造工艺,实现了对厚氧化层的高质量穿孔,确保了垂直电气连接的可靠性。
  2. 优化EIC堆叠流程
    设计了精密的EIC堆叠流程,通过微凸块或混合键合技术,将驱动芯片精确对准并堆叠在光子芯片上方,最大程度减少了互连长度,从而控制寄生电感和电容。
  3. 系统级组装与测试
    整合了芯片布局、互连工艺与最终组装流程,验证了在1.6T传输速率下,该工艺方案能够有效维持信号完整性,满足数据中心对高性能光互连的严苛要求。
