装在网卡槽的固态硬盘BC711 A+E Key SSD实测878MB/s还能当系统盘

前言

随着迷你主机和 NAS 私有云兴起，越来越多玩家开始折腾存储。但这类设备往往 M.2 插槽很少，系统和数据盘经常抢位置。常见做法是外接硬盘盒、换更大容量硬盘，或者直接换机。

针对这一痛点，本期利用设备上闲置的无线网卡插槽，直接插一条走 PCIe NVMe 协议的 A+E Key SSD，让原本只能装无线网卡的位置，多出一块真正可用的固态硬盘。

本次实测的主角，是一条可以直接插 A+E Key 网卡插槽的 SK hynix BC711 NVMe 256GB SSD。它和普通 M.2 M-Key 固态不一样，最大的看点就是：不用转接卡，直接插网卡槽，系统能识别、能安装、能引导、能当盘用。

产品介绍

本期测试主角是一条 SK hynix BC711 NVMe 256GB 固态硬盘。BC711 是一款 OEM 专供型号，通常没有官方零售包装，常见于戴尔 Inspiron、G15，联想 ThinkPad，惠普 ProBook 等机型。它本身是一块 M.2 M-Key 2230 固态硬盘，但这次我们拿到的版本非常特殊：它是 A+E Key 形态，可以直接插进无线网卡插槽。

普通 M.2 NVMe 硬盘大多是 M-Key，插主板上的 M.2 M-Key 插槽。而这条 BC711 的金手指缺口是 A+E Key 规格，和 Intel AX200 这类无线网卡一样，能直接插进迷你主机或笔记本的无线网卡位。也正因为这个形态，它让“网卡槽变硬盘位”成为可能。

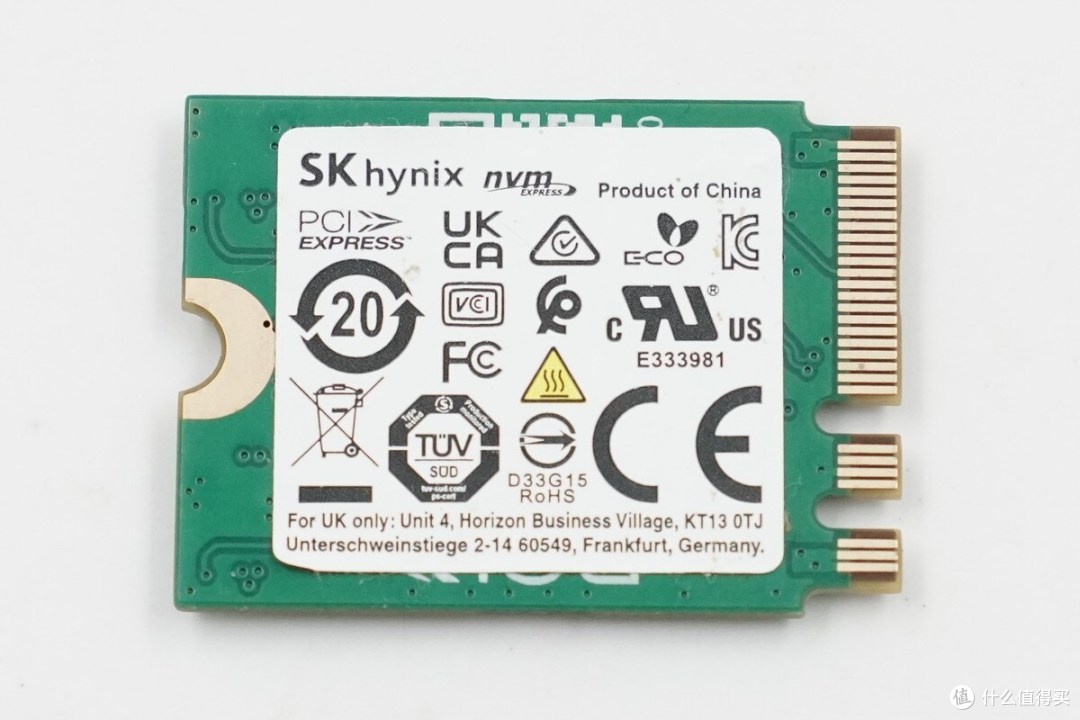

固态硬盘背面贴有 SK hynix 海力士 M.2 NVMe 硬盘的认证标签，通过了 CE、UKCA、FCC、KC、TÜV SÜD、RoHS 等全球主要市场的安规与环保认证。

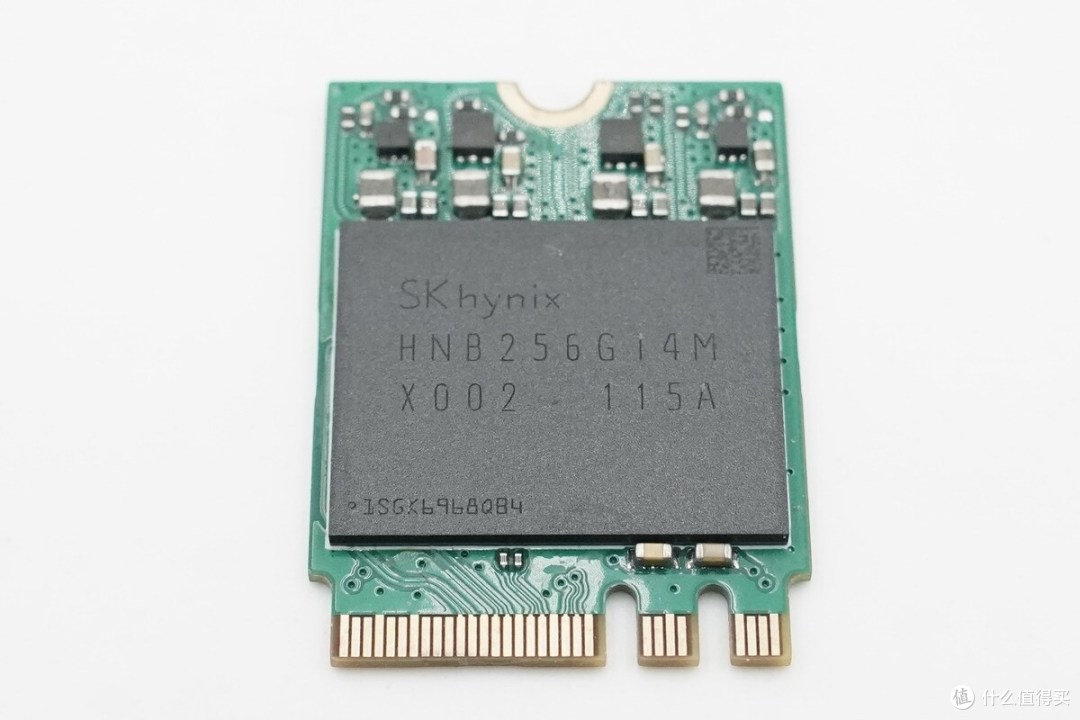

撕掉表面的贴纸后，可以看到画面中心是黑色 SK hynix 存储芯片，颗粒型号 HNB256GI4M（SK hynix 的 3D NAND 闪存颗粒），批次号 X002 115A。

知识讲解

在进入实测之前，先理清几个容易混淆的基础概念，这有助于理解后面为什么这条盘能插网卡槽、跑出什么速度。

图中最左侧是本次主角 SK hynix BC711 NVMe 256GB，M.2 2230 短规格。右侧依次是三款固态硬盘常见规格，从左往右尺寸分别为 2230、2242、2280。

固态硬盘的 M.2 接口按缺口位置主要分为 B Key、M Key 和 B+M Key。B Key 的缺口位于第 12—19 引脚之间。M Key 的缺口位于第 59—66 引脚之间，PCIe 3.0 / 4.0 / 5.0 x4 的固态硬盘基本都采用这一缺口，速度约从 3500MB/s 到 8000MB/s。B+M Key 则是在同一块金手指上同时开出 B 位和 M 位两个缺口，形成“双面兼容”设计，物理上既可插入 B Key 插槽，也可插入 M Key 插槽。

SATA 是物理总线与接口标准，规定了线缆、连接器和电气信号；SATA 3.0 带宽上限约 6Gbps，实际传输速度约 550—600MB/s。

AHCI 是运行在 SATA 总线上的主机控制协议，由 Intel 于 2004 年为机械硬盘设计，定义了操作系统如何与存储控制器通信，并支持 NCQ 原生命令队列、热插拔和 S.M.A.R.T.。它针对毫秒级寻道的 HDD 优化，队列深度仅为 32。

NVMe 则是专为闪存设计、运行在 PCIe 总线上的新一代协议，最多支持 65535 个队列，每个队列深度可达 65535 条命令；配合多线程并行和更低的中断延迟，它将随机读写性能从 AHCI 时代的数万 IOPS 提升到百万级 IOPS，连续带宽也从 SATA 的 550MB/s 提升至 PCIe 5.0 x4 的约 14000MB/s。

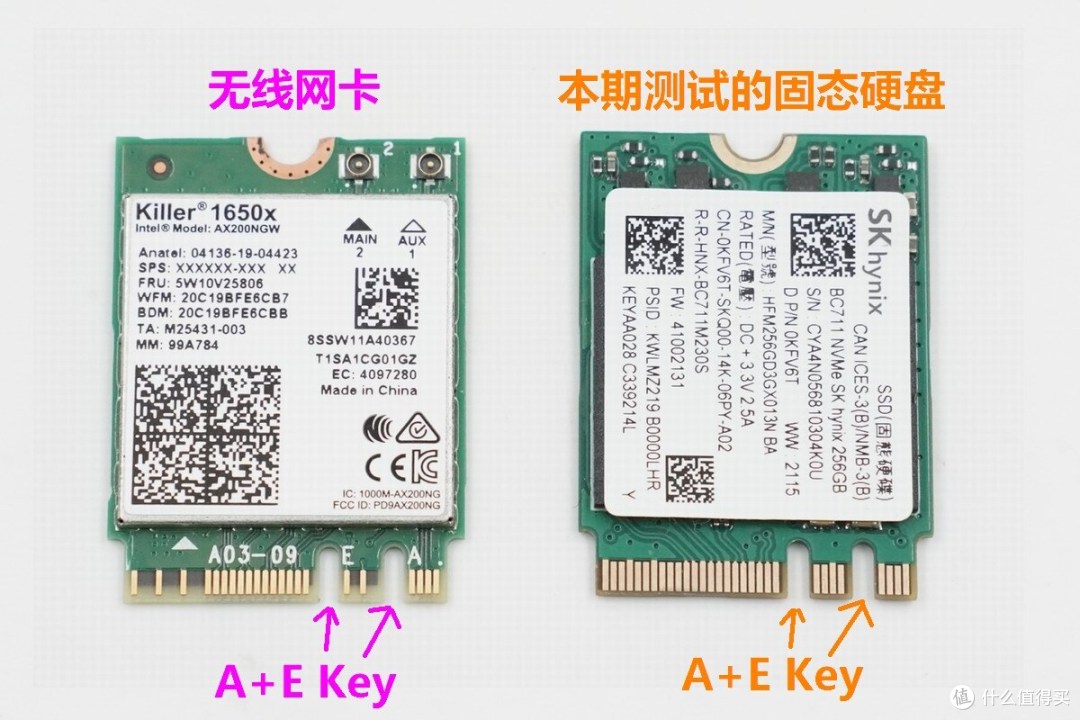

回到本文，笔者拿出两块 2230 尺寸的产品作为对比介绍，左边的 Intel 型号 AX200NGW Killer 无线网卡，采用 M.2 2230 接口，右边是本期 SK hynix BC711 NVMe 256GB 固态硬盘，拥有同样的 2230 尺寸。

无线网卡的 M.2 接口主要有 A Key、E Key 和 A+E Key 三种。A Key 的缺口位于第 8—15 引脚之间。E Key 的缺口位于第 24—31 引脚之间，专为 Wi-Fi / 蓝牙设计，提供 PCIe x1、USB 2.0、I2C、SDIO、I2S 等通道。A+E Key 则是在同一块金手指上同时开出两个缺口，既能插入 A Key 插槽，也能插入 E Key 插槽。

无线网卡协议层面，普通 Wi-Fi 模块通过标准 PCIe x1 总线传输 Wi-Fi 数据，并通过 USB 2.0 传输蓝牙数据。这类网卡对平台不挑剔，Intel 主板和 AMD 主板通常都能正常使用。

CNVi 则是 Intel 推出的“集成式连接架构”：它将原本位于网卡上的 MAC、内存控制等部分移入 CPU 或 PCH，板载网卡只保留 RF 射频、基带和蓝牙部分。这样网卡本身成本更低，但代价是必须搭配支持 CNVi 的 Intel 芯片组。

上机安装

测试平台硬件介绍。

主机：HP EliteDesk 800 G4 DM

CPU：Intel i5-8600T

内存：DDR4 3200 16GB(8Gx2)

显卡：Intel(R) UHD Graphics 630(128MB/惠普）

硬盘：

SK hynix BC711 256GB（A+E Key）

致态 Ti600 1TB

长江存储 PC42Q 1TB

操作系统：Windows 10 Pro 22H2 64位

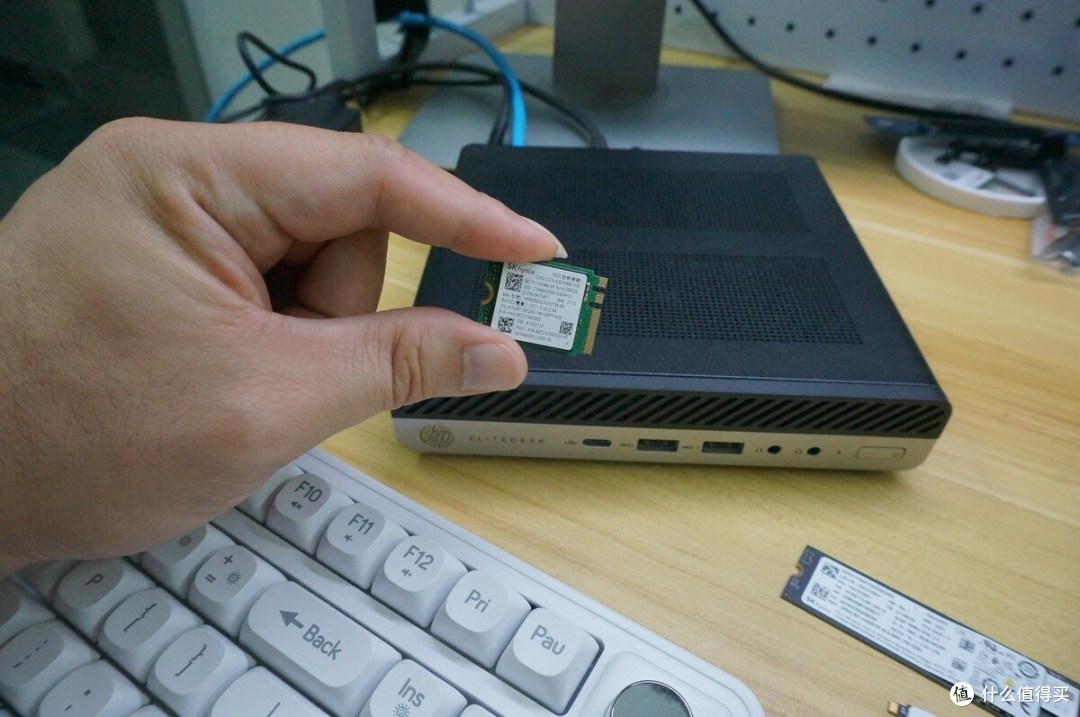

本期使用惠普 EliteDesk 800 G4 DM 65W 的迷你主机。采用 Intel Q370 芯片组的设备，体积仅约 1 升，除了两个 M.2 插槽外，还有一个无线网卡插槽，采用 M.2 2230 规格，走 PCIe 通道。

这台机器原机已经可以安装两条 M.2 SSD。本次要做的，是在不占用原有 M.2 插槽的情况下，把无线网卡位利用起来，直接插上这条 A+E Key SSD，看看能不能实现三盘共存。

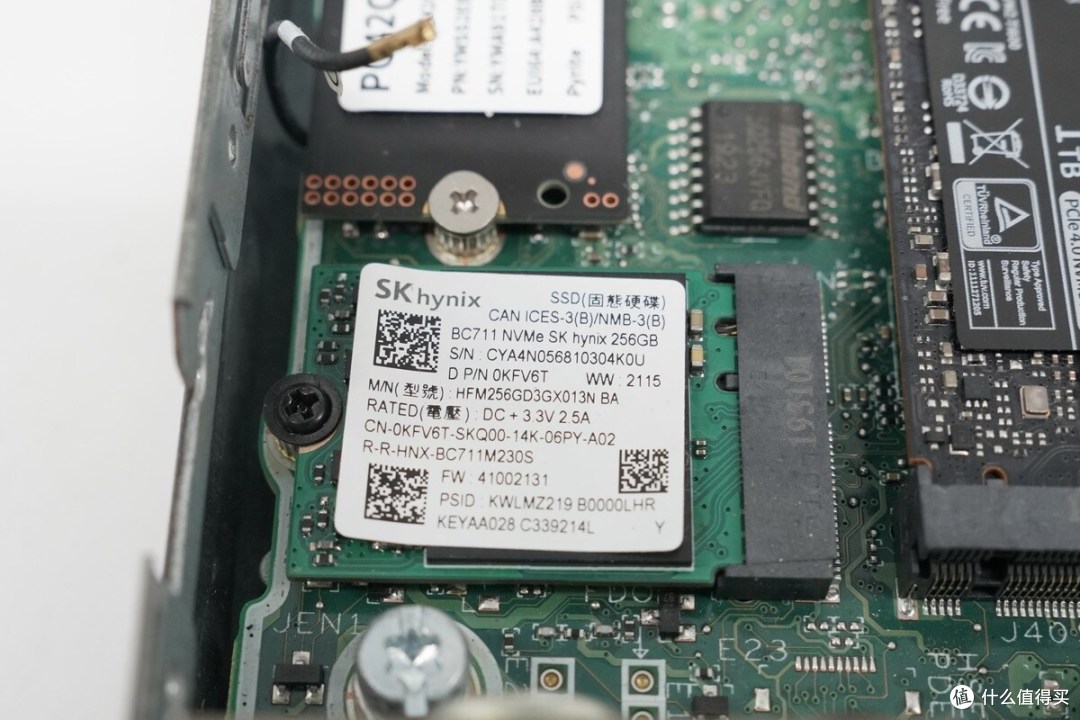

把迷你主机外壳拆开，找到左下角的无线网卡插槽。原位置是一块 Intel AX200NGW 无线网卡。把它拆下，然后把 SK hynix BC711 NVMe 256GB 直接插进这个 A+E Key 插槽。

因为两者都是 M.2 2230、A+E Key 规格，所以物理安装完全匹配。用原来的螺丝或卡扣固定即可。

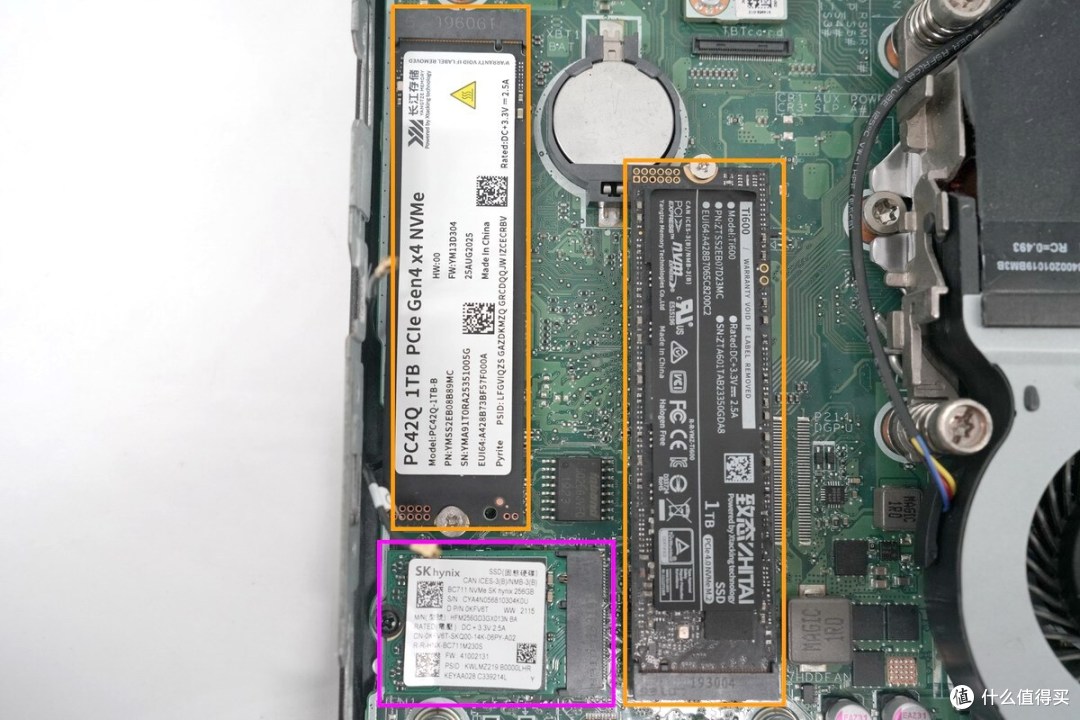

除了验证手上这根 BC711 固态硬盘外，笔者还测试了原本的两条 M.2 M-Key 2280 固态硬盘，看一下 SK hynix BC711 NVMe 256GB 固态硬盘能否和其他固态硬盘同时使用。

基准测试

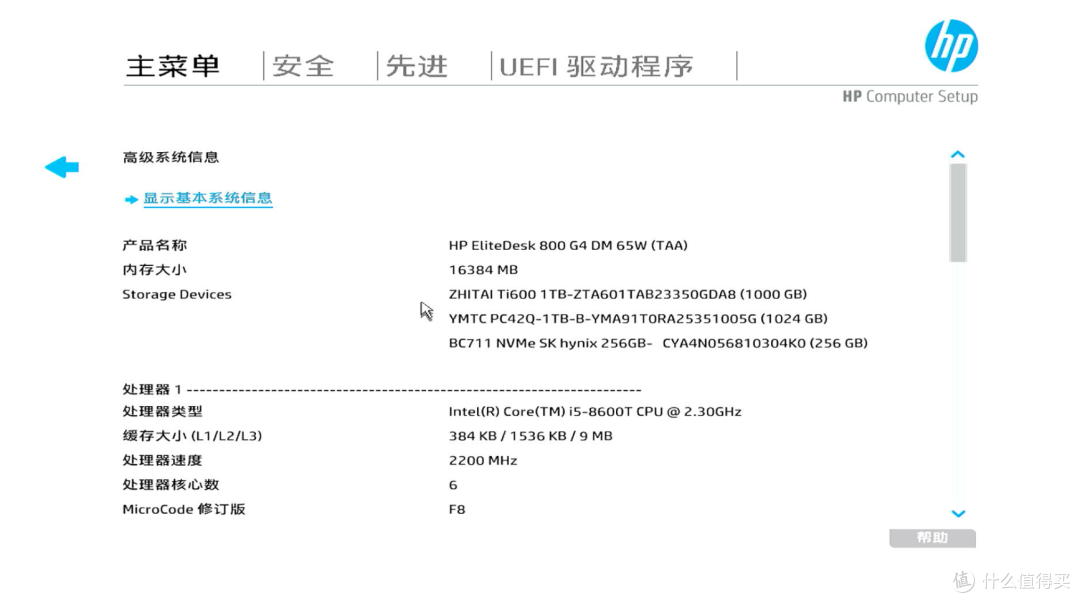

打开主机，按 F10 进入 BIOS 界面，确认是否能识别三条固态硬盘。上图显示，ZHITAI Ti600 1 TB-ZTA601TAB23350GDA8（1000GB），YMTC PC42Q-1TB-B-YMA91T0RA25351005G（1024GB），BC711 NVMe SK hynix 256GB-CYA4N056810304K0（256GB）。系统成功识别出三条固态硬盘。

这一步非常关键。它说明无线网卡位上的 BC711 不是“只通电不认盘”，而是被 BIOS 当成正常 NVMe SSD 识别了。也就是说，这条 A+E Key SSD 确实让惠普迷你主机多出了一个可用盘位。

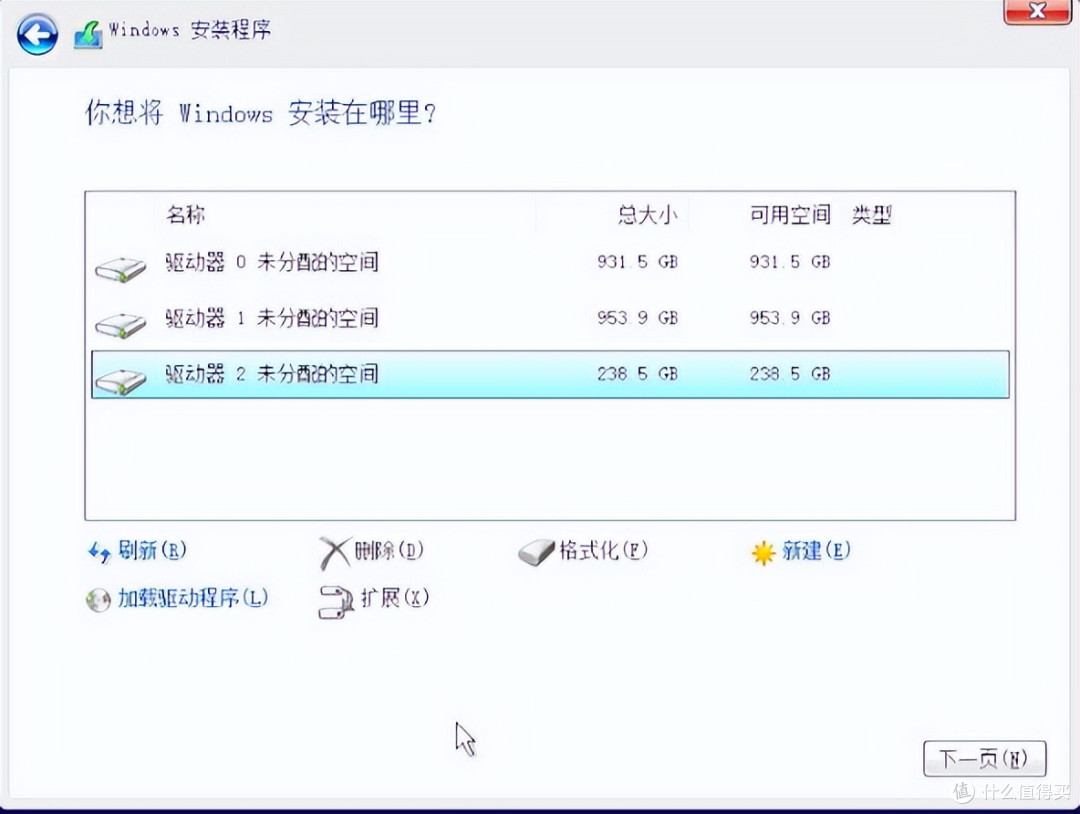

把准备好的 Windows 10 安装 U 盘插到主机上，开机后进入安装界面。可以看到已经识别出全部的三个固态硬盘，最下面的 238.5GB 就是本次测试对象 BC711，我们选择 BC711 作为安装目标盘。

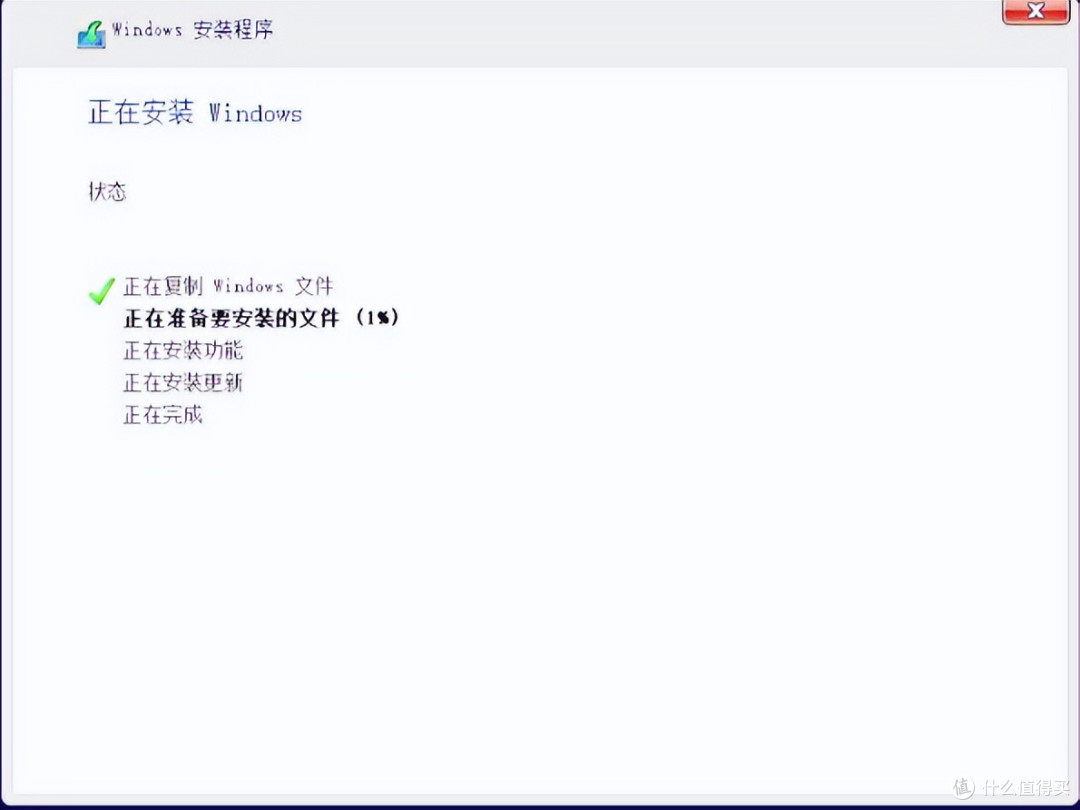

这里已经显示系统正在安装，不需要任何操作，等待安装完成即可。安装完成后，系统可以从这条盘正常引导进入桌面。这一步证明它不只是数据盘，也能当系统盘用。

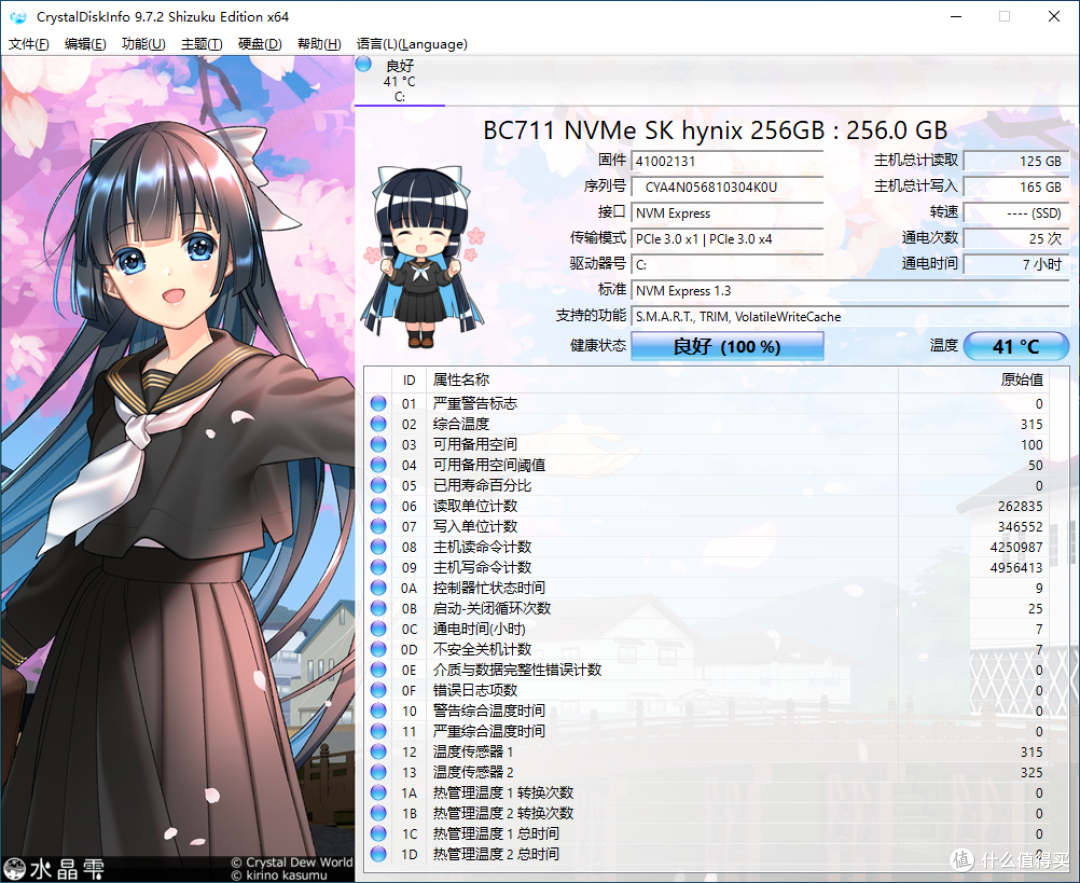

进入系统后打开 CrystalDiskInfo，可以看到正确识别出 BC711 NVMe SK hynix S.M.A.R.T. 参数，检测结果显示，该盘处于全新状态，健康度评为 “良好”，健康状态为 100%，严重警告标志为 0，已用寿命百分比为 0%，可用备用空间为 100%，介质与数据完整性错误计数、错误日志项数均为 0，说明固件层无任何故障记录，闪存颗粒损耗可忽略，属于刚拆封启用的新盘状态。

该盘累计读取约 125GB、写入约 165GB，通电次数 25 次、累计通电 7 小时，符合新装机后的短暂使用痕迹，不安全关机计数为 7，处于正常范围，无异常断电风险；传感器显示温度约 41℃，远低于警戒阈值，散热表现良好，且无任何热管理降频记录。

其他参数方面，该盘遵循 NVM Express 1.3 标准，传输模式最高支持 PCIe 3.0 x4，当前实际运行在 PCIe 3.0 x1，带宽明显受限（x1 理论带宽约 985MB/s，远低于 x4 的约 3.9GB/s）。

也就是说，A+E Key 后，一样可以正常读取磁盘的各种关键参数。

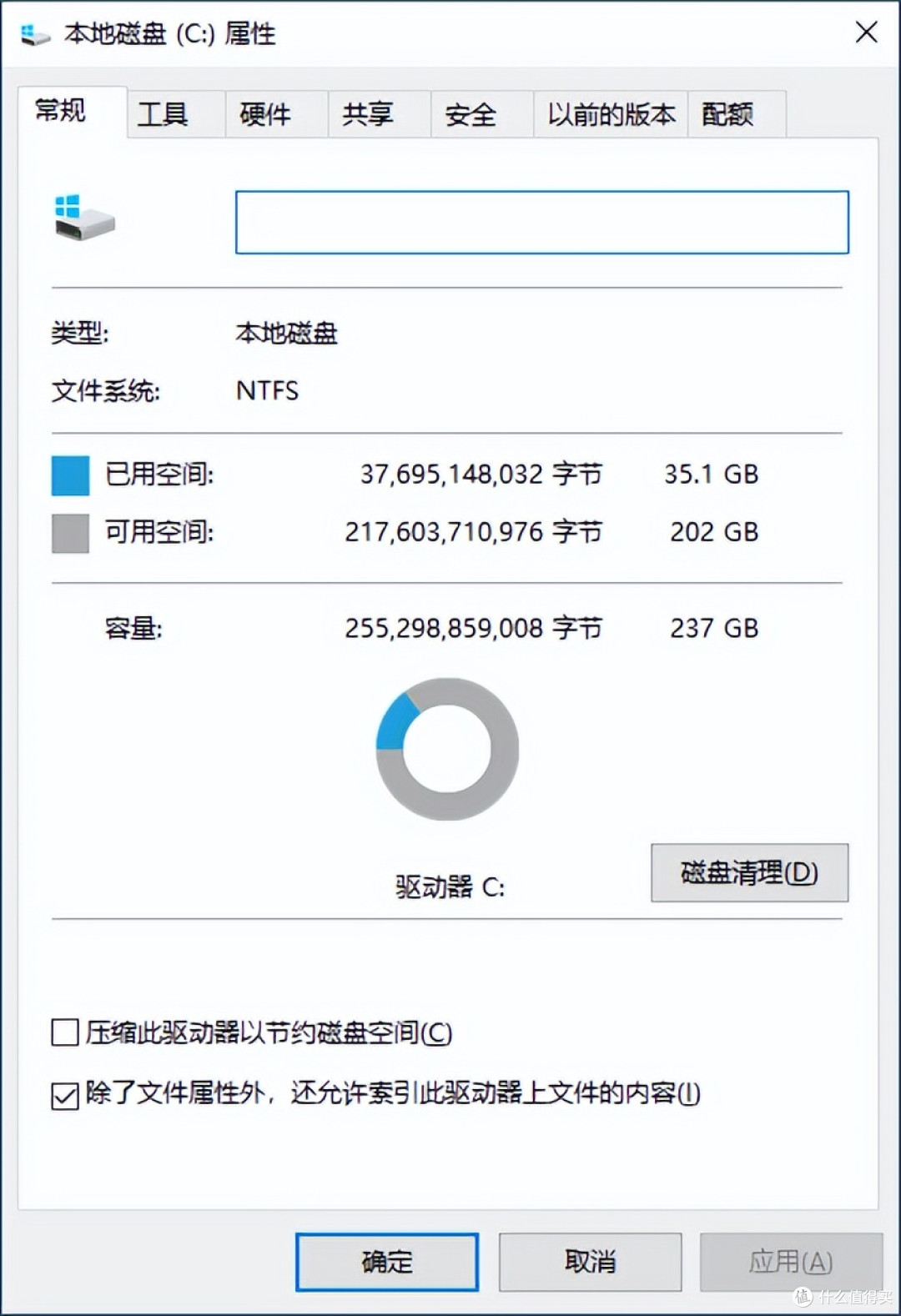

磁盘属性可以看到可用空间为 237GB，对应 255,298,859,008 字节。256GB 标称容量，格式化后 237GB 左右，属于正常范围。

这个容量不算大，但用来做系统盘、下载缓存盘、Docker 镜像盘、监控缓存盘都很合适。尤其是迷你主机和 NAS，往往缺的不是大容量，而是一个额外盘位。这条盘的价值就在于“多一个位置”，而不是“替代大容量仓库盘”。

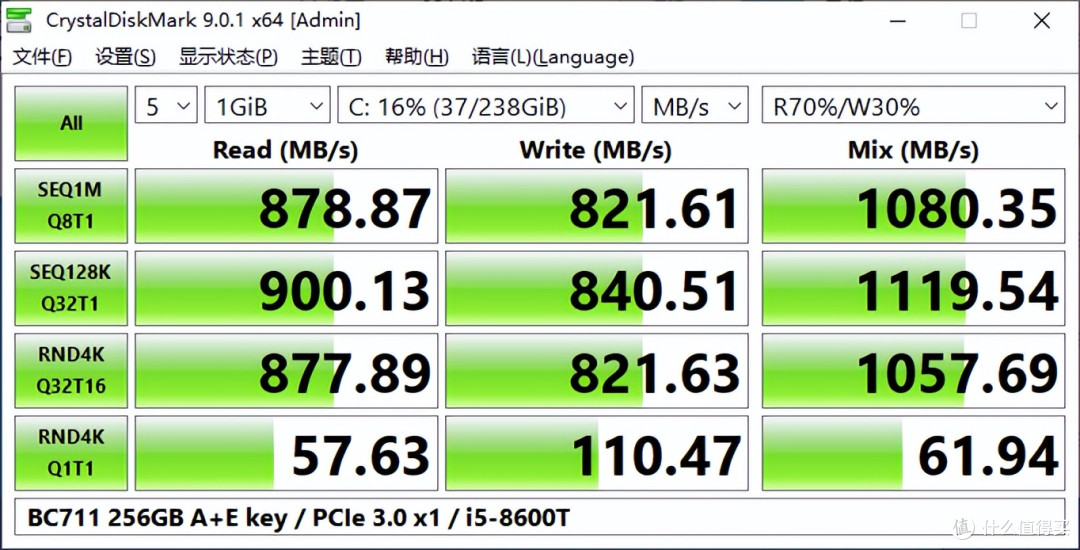

A+E Key BC711 的 1M Q8T1 顺序读、写速度分别为 878.87MB/s、821.61MB/s，4K Q1T1 随机读、写速度分别为 57.63MB/s、110.47MB/s，4K Q32T16 随机读写分别为 877.89MB/s、821.63MB/s。

成绩放在主流 M.2 NVMe 固态硬盘里是非常低的，但放在无线网卡插槽里就非常有意思了。本期测试的无线网卡插槽 PCIe 3.0 x 1 的理论带宽大约 985MB/s，实测顺序读取 878MB/s，已把网卡槽的 PCIe 通道跑满。

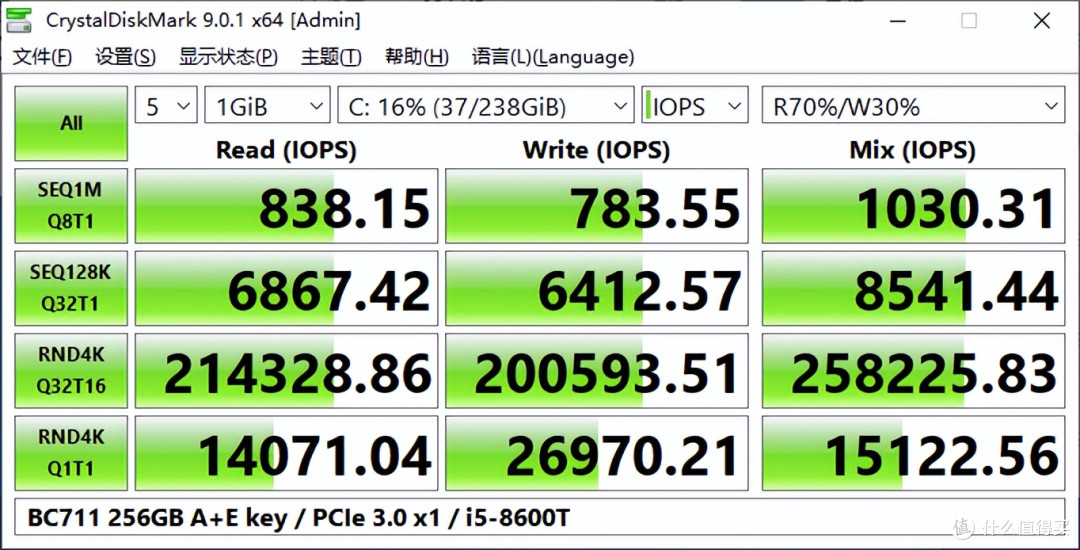

切换至 IOPS（每秒输入输出操作），该数据能反映其处理读写请求的速度。A+E Key BC711 的 4K Q32T16 随机读取性能达到 214KIOPS，随机写入性能达到 200 KIOPS。

测试结果小结，受限于 PCIe3.0 x1 的通道影响，A+E Key BC711 的顺序读写性能约为 SATA 的 1.5 倍，提升幅度不大；随机读写性能是普通 SATA 固态（约 40 KIOPS）的 5 倍左右，众所周知系统响应主要与 4K 读写性能有关，表现已大幅超越 SATA 固态，这是 NVMe 协议的优势。

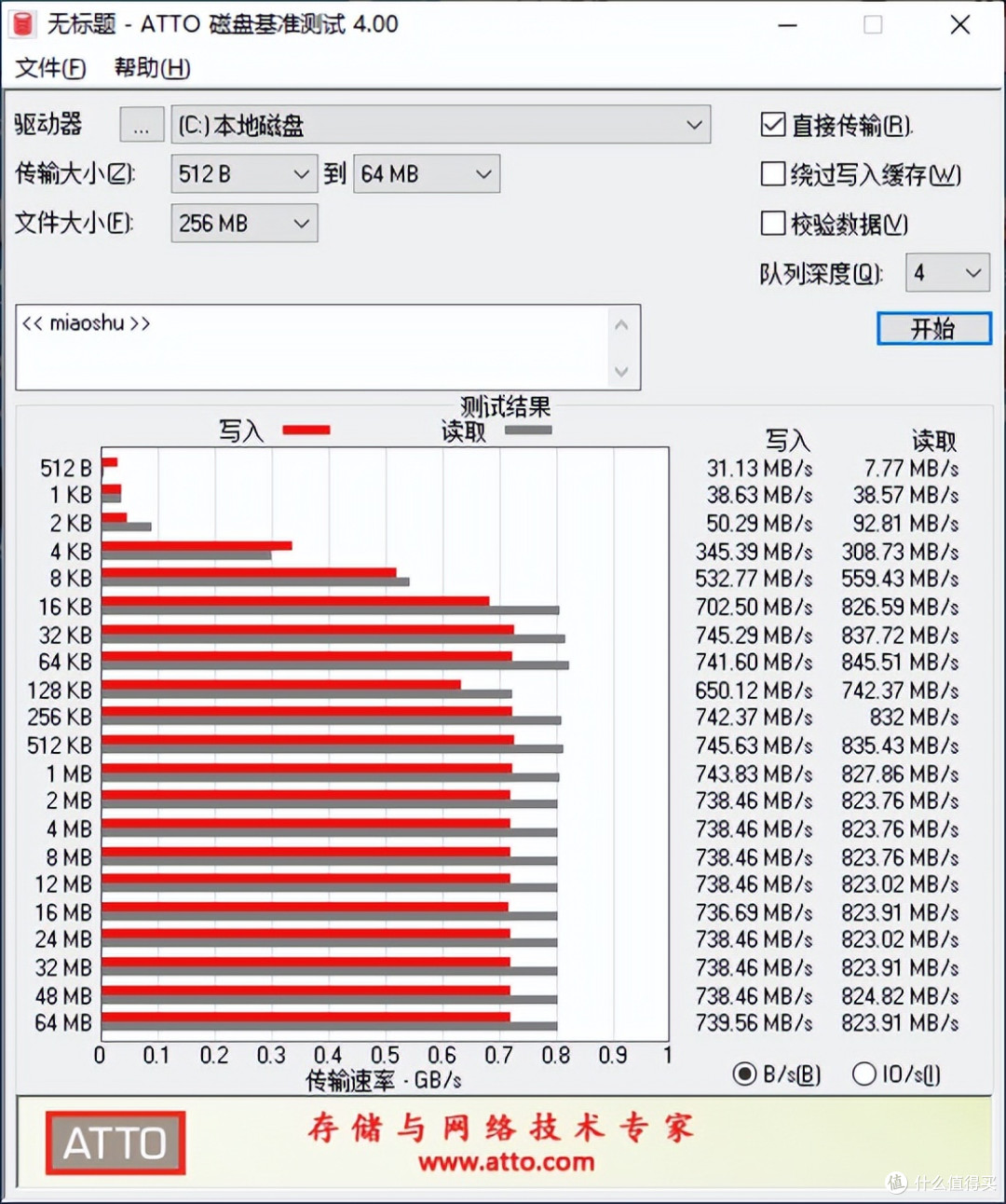

ATTO Disk Benchmark 测试显示，读取速度约为 823.91MB/s，写入速度约为 738.46MB/s。成绩和 CrystalDiskMark 的趋势一致，说明在不同测试模型下，这条盘都能稳定发挥 PCIe 3.0 x1 的性能。

对于无线网卡位来说，已经远超普通 SATA 固态。用作系统盘、软件盘、缓存盘，日常体验不会成为瓶颈。

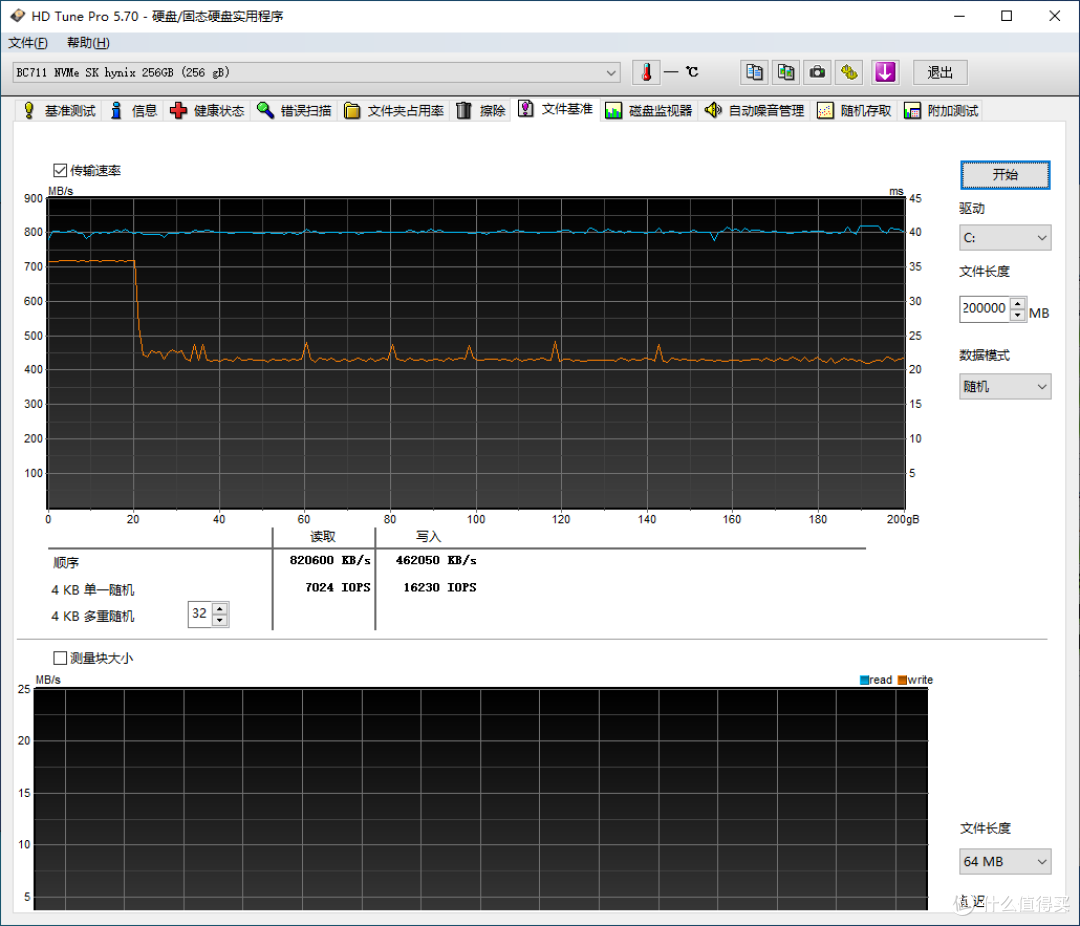

SK hynix BC711 NVMe 256GB 固态硬盘的读取性能表现稳定：连续读取速度始终维持在约 800MB/s，从开始到结束几乎呈一条直线，全程无明显的速度波动。

在写入方面，BC711 采用了目前主流的 “SLC 缓存” 加速方案，BC711 划分出的 SLC 缓存空间约为 20GB，在缓存容量耗尽之前，SLC 缓内写入速度可以稳定保持在 700MB/s 左右，能够轻松应对日常文件拷贝与程序安装等常规负载。连续写入量超过 20GB，SLC 缓存耗尽，之后进入 TLC 直写状态，此时写入速度回落至 430—450MB/s，直到测试结束，写入曲线非常平滑。

组建RAID 1 存储池

本期测试 A+E Key BC711 能否成为第三条 SSD，并让另外两条 SSD 能组成 RAID 1，接下来以实际操作确认。

RAID 1 是把两块硬盘做成互为镜像的阵列，同一份数据会同时写入两块盘，因此其中一块盘损坏或被移除时，另一块仍保留完整数据，系统和文件通常还能继续运行，只是阵列进入降级状态，需要尽快更换故障盘并重建；它的核心价值是数据冗余和可用性，读性能在某些控制器下可能略有提升，但写性能通常不会提升，而且可用容量会减半，成本相当于翻倍，并且不能替代备份，无法防范误删、病毒、勒索软件或整机损坏等风险。

RAID 1 可以通过包括 Windows“存储空间”的双向镜像、Windows 动态磁盘镜像卷、Linux 的 mdadm、NAS 系统中的存储管理器以及 macOS 磁盘工具的 RAID 助手等方式创建，或者直接使用“飞牛 OS”等专业 NAS 系统组建 RAID 存储池。

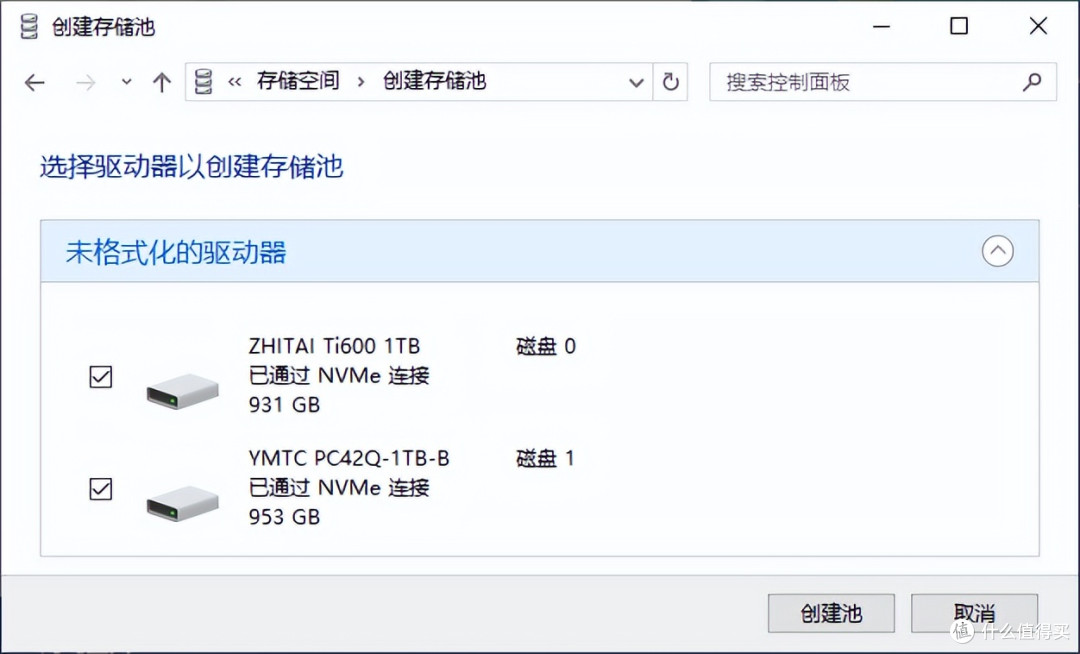

本文以 Windows 自带的存储池作为演示，确认用 ZHITAI Ti600 1TB 和 YMTC PC42Q 1TB 能不能组 RAID 1。打开 “控制面板” —— “存储空间” —— “创建新的池和存储空间”，把两块硬盘勾选进同一个存储池，布局选择 “镜像”，确认容量后即可完成创建。

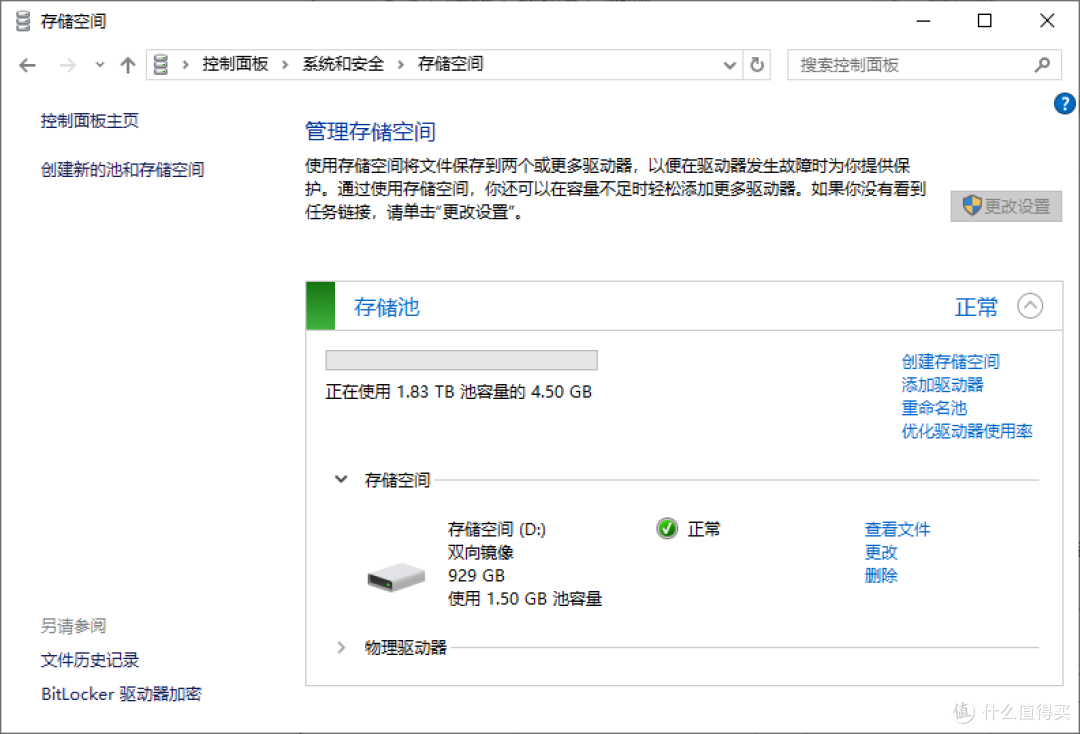

本次创建的存储池总容量为 1.83TB，可使用的存储容量为 929GB，显示正常，RAID 1 存储池组建成功。

Ti600 与 PC42Q 都是 PCIe4.0 x4 SSD，当前主机 M.2 只支持 PCIe3.0 x4，所以两根固态硬盘均运行在 PCIe3.0 x4 模式下。

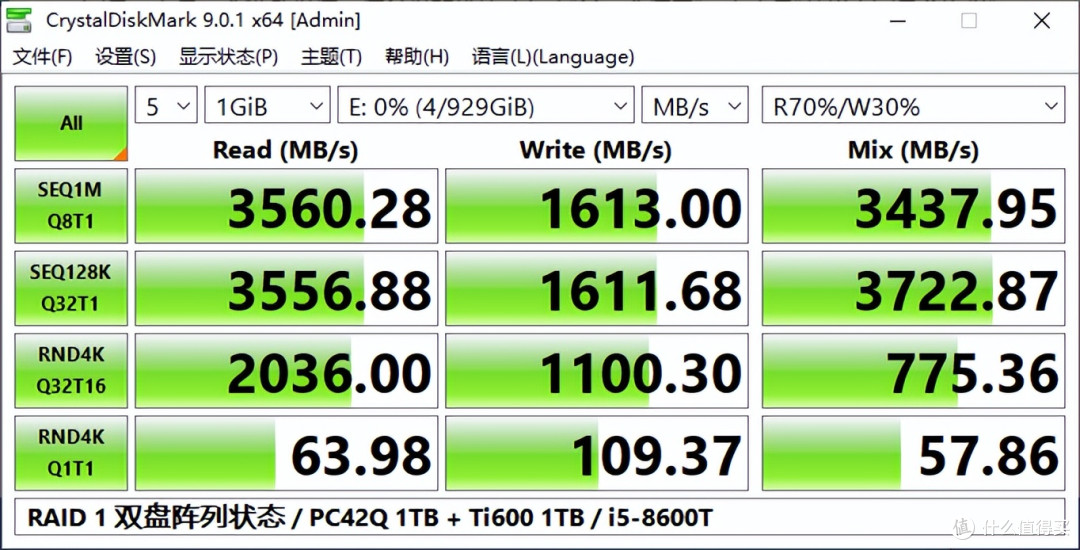

组 RAID 1 后测试结果，顺序读取达 3560.28MB/s（SEQ1M Q8T1）、顺序写入 1613.00MB/s。随机性能方面，4K Q32T16 读取达 2036MB/s、写入 1100.3MB/s，4K Q1T1 随机读取 63.98MB/s、写入 109.37MB/s。

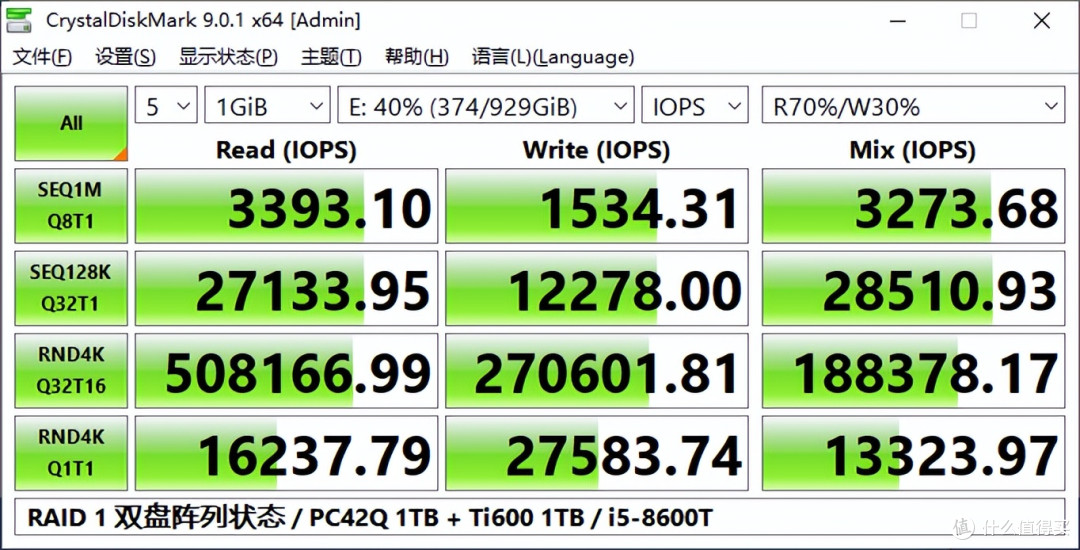

切换至 IOPS，随机性能方面，4K Q32T16 读取达 508 KIOPS、写入 270 KIOPS，证明 PC42Q + Ti600 运行在 PCIe3.0 x4 状态下，也能提供不俗的性能。

RAID 1 阵列的核心特性在于数据镜像冗余：阵列中的两条固态硬盘互为镜像，数据会同时写入两块盘，因此当其中一块盘出现故障或被移除时，另一块盘仍保有完整的数据副本，数据不会丢失，系统与文件也能照常运行，仅阵列进入降级状态，需及时更换新盘以恢复冗余保护。

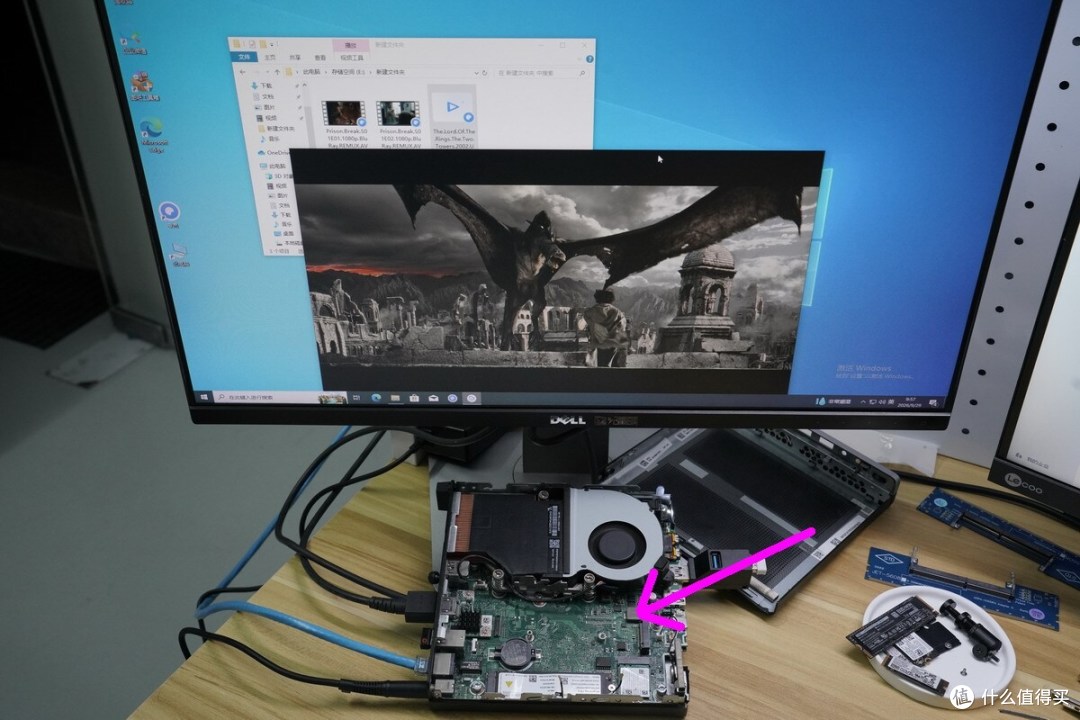

在本次实测中，我们将 ZHITAI Ti600 从存储池中移除，模拟 RAID 1 单盘故障场景，随后对存储池内文件的可用性进行验证。从图中可以看到，存储池内的电影文件可以正常打开并流畅播放，画面无损坏、无卡顿，数据读取完全不受影响。

测试结果表明，RAID 1 在缺失一块盘的情况下，数据保存完整，系统运行无任何异常，充分体现了镜像冗余在单盘故障时的可靠保障能力。

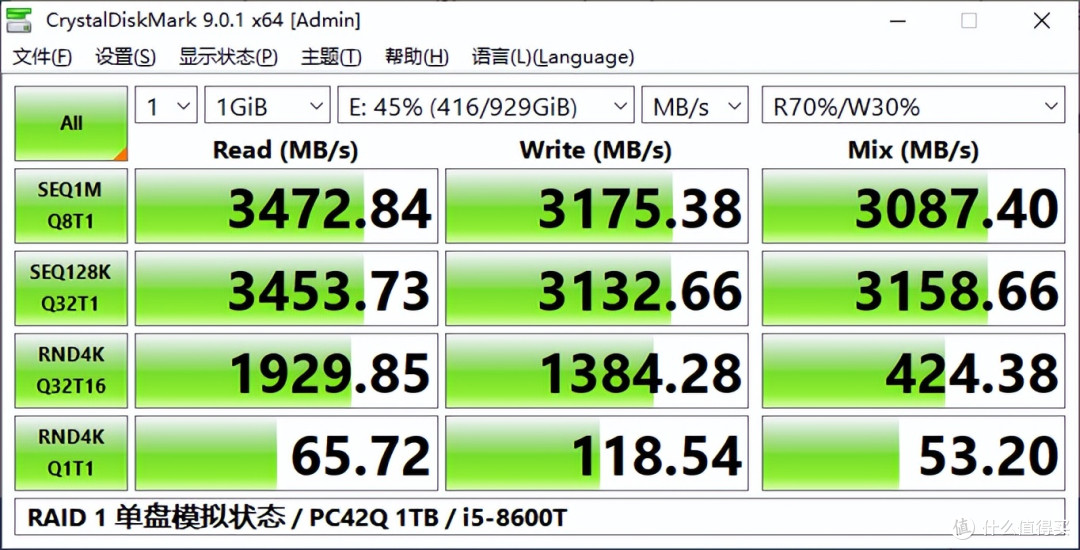

RAID 1 单盘状态下顺序读取达 3472.84MB/s、顺序写入 3175.38MB/s，128K 读写也稳定在 3453.73MB/s 和 3132.66MB/s。

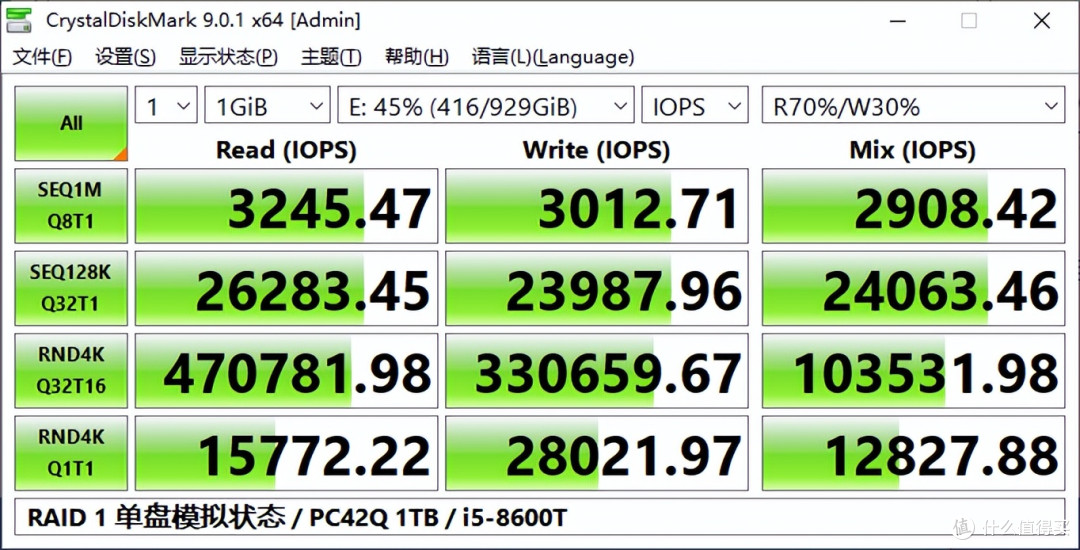

切换至 IOPS，随机性能 4K Q32T16 读取达 470 KIOPS，写入 330 KIOPS，RAID 1 单盘状态下，性能并没有受到影响。

存储吧总结

迷你主机和 NAS 的插槽不够用怎么办？本期测试 A+E Key 固态硬盘给出了答案。利用设备上闲置的无线网卡 M.2 2230 插槽，直接接入一块 SK hynix BC711 NVMe 256GB A+E Key 固态硬盘，成功让这台惠普 EliteDesk 800 G4 DM 迷你主机多出了一块可用的存储盘。

需要先说明的是，这套方案属于玩家自行 DIY 的改装玩法，市面上并没有大量直接可买的成品。BC711 硬盘本身虽是常见的 OEM 拆机件，可以单独购得，但“A+E Key、能直接插网卡槽”的版本比较少见，需要玩家自己确认插槽协议、完成固定并处理好散热。

从测试结果看，这套方案是可行的，A+E Key BC711 硬盘能被 BIOS 正常识别，系统能安装并引导，三块 SSD 可以同时使用，无论是当系统盘还是数据盘，日常使用都没有问题。

本期 A+E Key BC711 的 1M Q8T1 顺序读、写速度分别为 878.87MB/s、821.61MB/s，4K Q1T1 随机读、写速度分别为 57.63MB/s、110.47MB/s，4K Q32T16 随机读写分别为 877.89MB/s、821.63MB/s。切换至 IOPS，4K Q32T16 随机读取性能达到 214KIOPS，随机写入性能达到 200 KIOPS。

受限于 PCIe3.0 x1 的通道影响（理论带宽约 985MB/s），BC711 本身是一块 PCIe3.0 x4 规格的 NVMe 盘，顺序读取能力远高于这个上限，所以瓶颈不在硬盘，而在插槽。A+E Key BC711 的顺序读写性能约为 SATA 的 1.5 倍，提升幅度不大；随机读写性能是普通 SATA 固态（约 40 KIOPS）的 5 倍左右，众所周知系统响应主要与 4K 读写性能有关，表现已大幅超越 SATA 固态，这是 NVMe 协议的优势。

它的核心价值在于零新增插槽成本——把原本闲置的无线网卡位利用了起来。更重要的是，BC711 占用无线网卡位后，原有两条 M.2 SSD 仍可组建 RAID 1，形成镜像冗余，两块盘互为镜像，同一份数据同时写入两块盘，当其中一块盘故障或被移除时，另一块仍保有完整数据，系统和文件通常还能继续运行。

一句话总结：这条 SSD 的与众不同，不在于跑分有多高，而在于它能直接插进无线网卡插槽，并被当成正常的 NVMe 盘使用。虽然适用群体不多，但对迷你主机 NAS 用户和享受折腾乐趣的 DIY 玩家来说，只要愿意放弃无线网卡功能，它无疑是一个非常好的选择。

购买风险和保障方面，需要特别注意的是 A+E Key BC711 属于自行拼接硬件，没有官方保修，只能依靠店家售后。A+E Key 版本比较少见，不同主板的无线网卡插槽不一定支持 NVMe，BIOS 也可能不识别或无法引导。购买前应确认卖家支持退换货，要求提供 CrystalDiskInfo 截图，优先选择口碑好、可验货的卖家。
