「圣洁の爱」JOSNSBO TK1+微星B760M MORTAR+影驰RTX 4060金属大师装机分享

此次装机是受朋友所托，如文章标题所提到的“圣洁的爱”，这台主机是他送给自己宝贝女儿的礼物，他的要求是桌面空间有限尽可能用小机箱，整体装完外观方面要能打动他的宝贝女儿。他的要求其实并不高，但是对我而言却并不轻松，因为我承担着传递父爱的这份责任，所以在装机方面不敢怠慢。主题方面定位于纯白配色，既能体现父爱的圣洁又是送给小天使使用的，机箱方面纯白的乔思伯TK1机箱足够吸睛，鱼缸的造型比较有特点又能充分展示内部的硬件以及炫彩灯效，其次是硬件搭配方面，微星 B760M MORTAR WIFI DDR5主板搭配英特尔 i5 13400处理器的组合比较主流而且实用，显卡则是影驰的RTX 4060金属大师，双风扇的短身设可完美兼容TK1机箱，其他硬件方面也都是选用以白色为主的硬件，整体搭配下来既满足了朋友之所托，性能方面也留出足够的使用和升级空间，满足当下同时也确保几年之后不至于淘汰落伍。

硬件配置

CPU INTEL i5 13400

散热器 利民 AXP120-X67 WHITE ARGB

主板 微星 B760M MORTAR

电源 追风者 AMP GH850W ATX 3.0

机箱 JONSBO TK-1 白色

硬盘 三星990PRO 1T

显卡 影驰 GeForce RTX4060 金属大师

内存 七彩虹 CVN 银翼 DDR5 6600 32G(16Gx2)套装

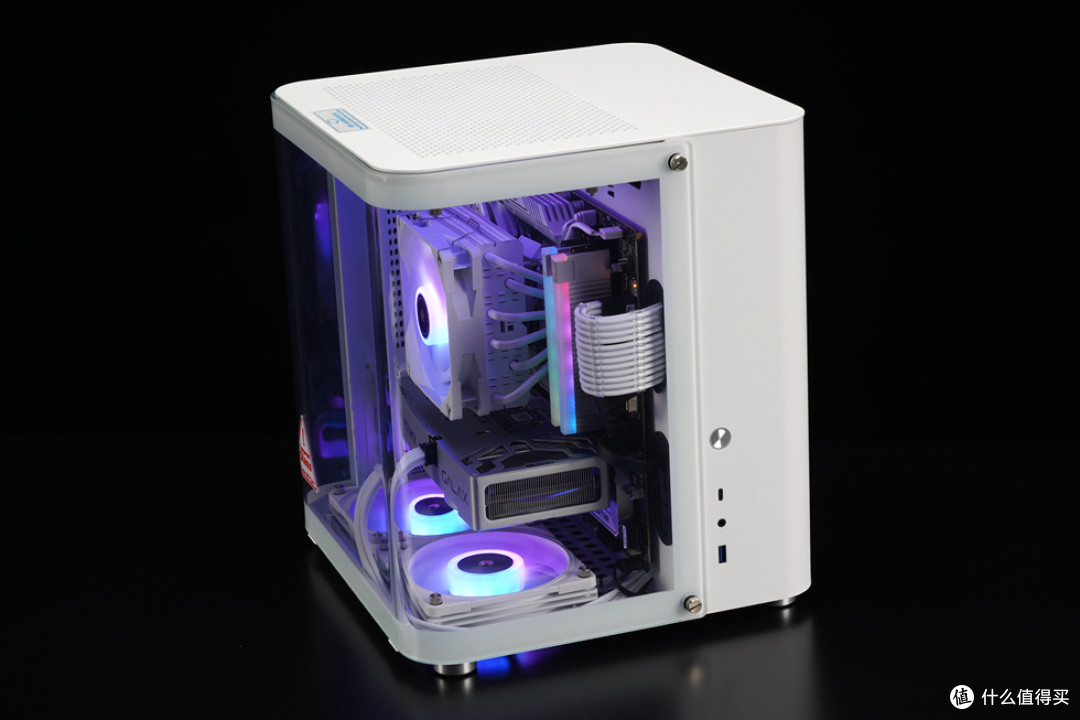

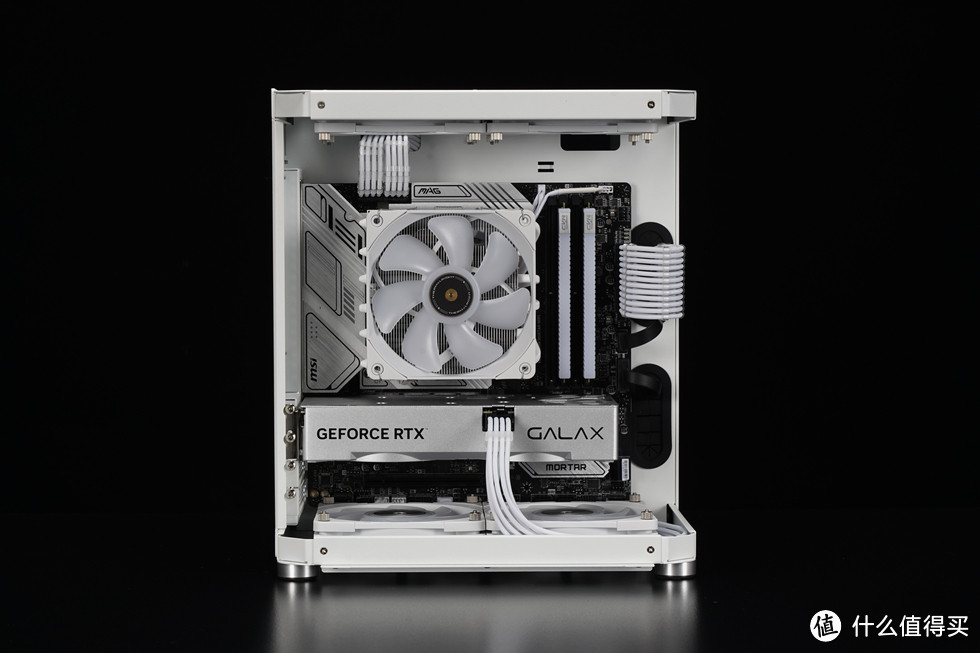

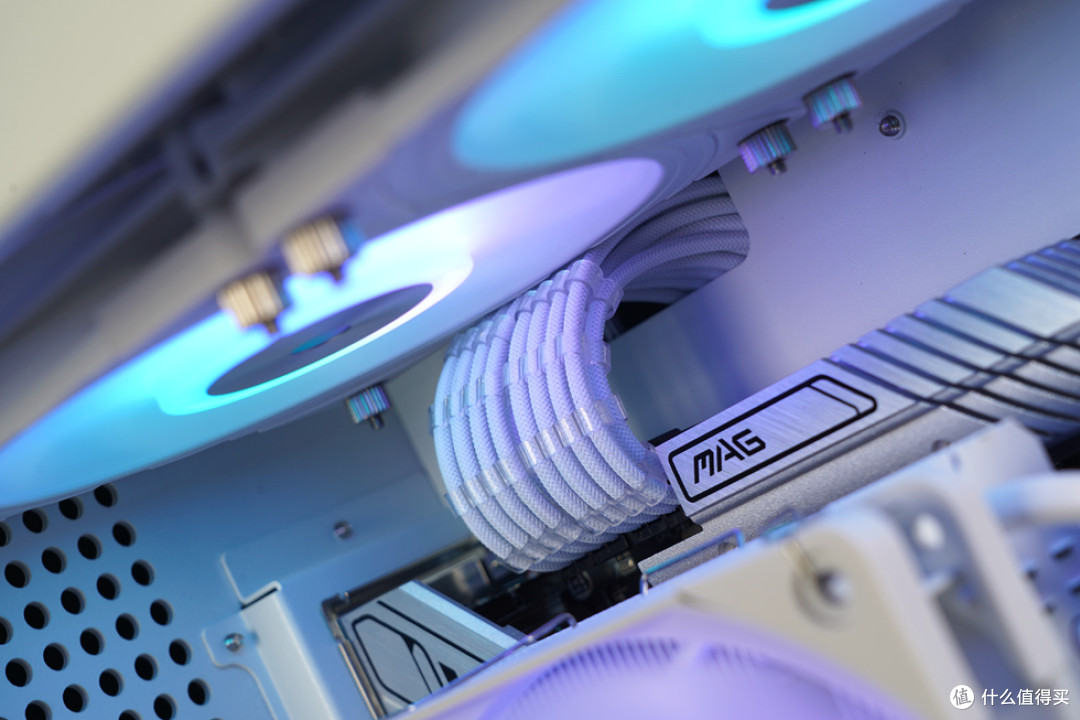

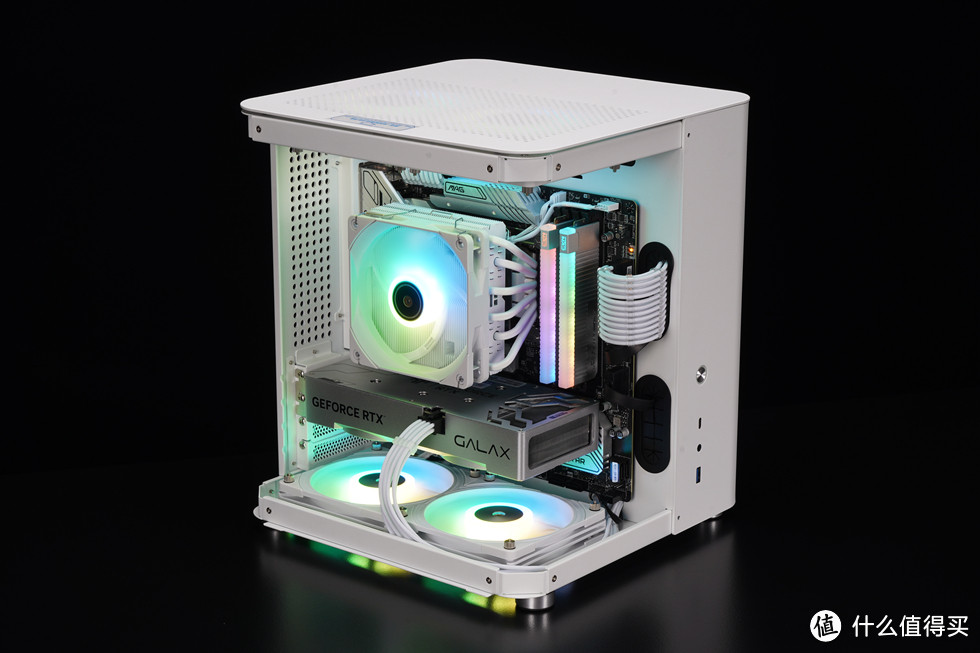

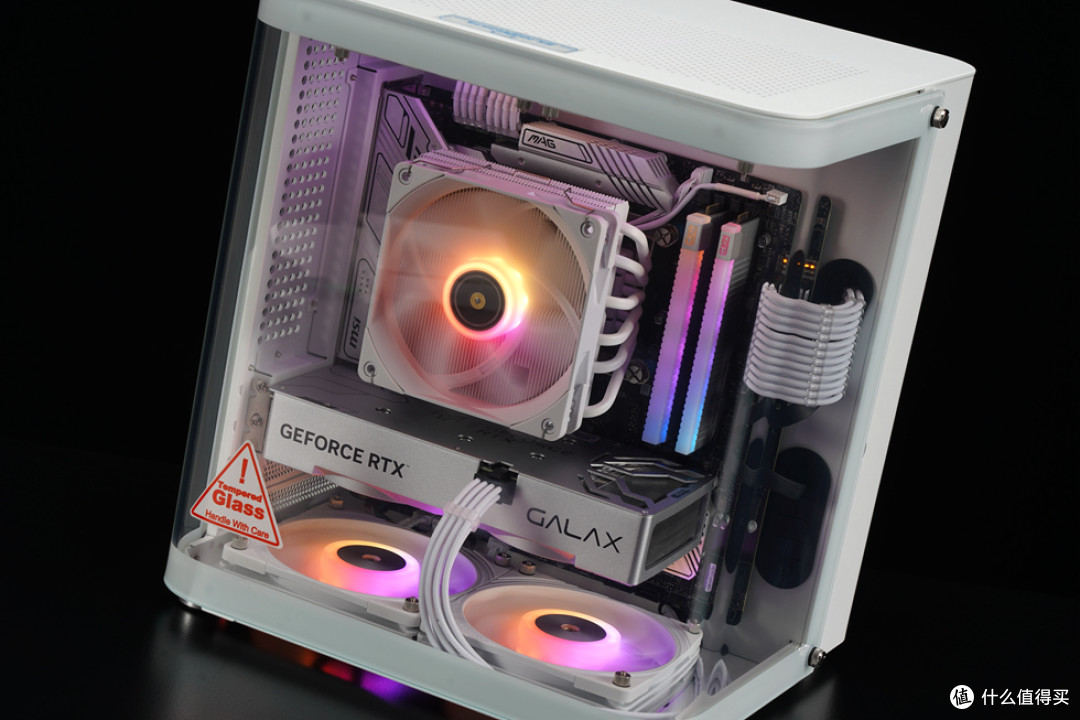

整机展示

硬件展示

主板是来自微星的 MAG B760M MORTAR WIFI DDR5。

附件一览。

微星MAG B760M MORTAR WIFI主板为标准的M-ATX板型（尺寸为：244mmx244mm），2盎司铜6层PCB的设计也体现出这块主板的不俗用料，主板正面供电、M.2以及芯片组等发热源都覆盖有厚实的冰霜铠甲，主板整体黑银配色。

CPU接口依旧采用LGA1700底座，继续兼容12和13代酷睿处理器。供电方面采用12+1+1供电模组设计，12相核心供电为DrMOS设计，型号为RAA220075R0，单相能输出75A，比上代迫击炮的单相60A输出更强了。足够满足13代高端旗舰酷睿的负载需求。

提供了两条 M.2 2280 规格的Gen4 SSD插槽，不过只为第一根插槽覆盖了银色的冰霜铠甲散热片。

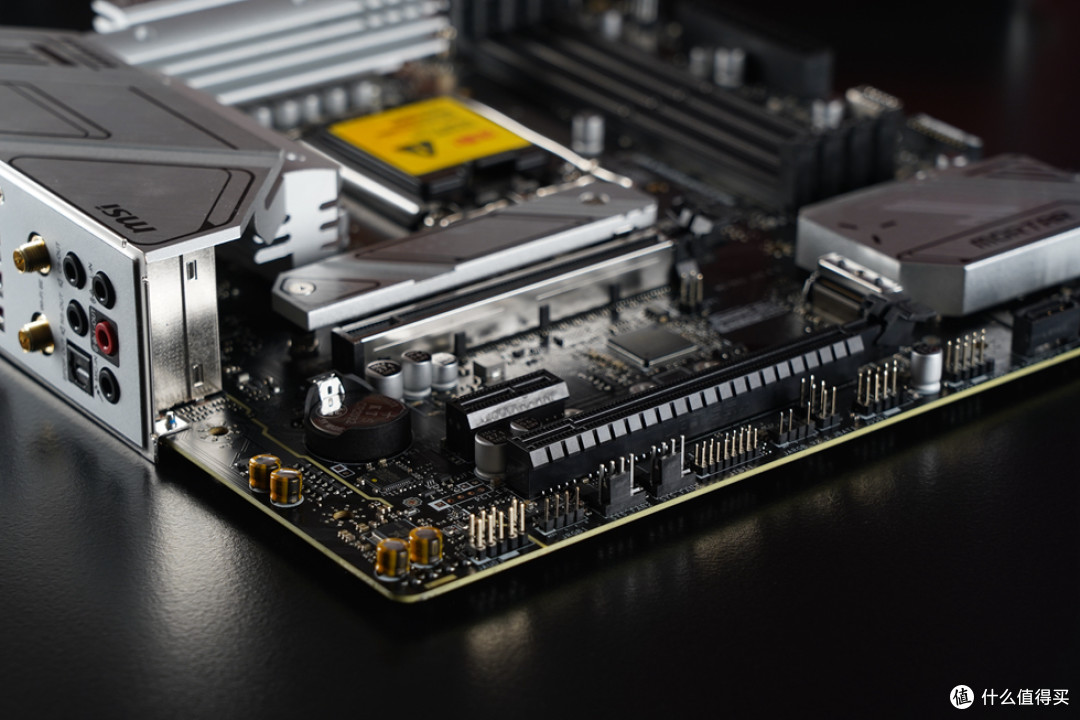

微星MAG B760M MORTAR WIFI主板提供了两条PCIe x16长插槽，其中靠近CPU的那条为主槽，经过SMT工艺和金属装甲加固，走的是CPU直连通道，支持PCIe 5.0 x16带宽，第二根则为PCIe 4.0 x4带宽。

各类风扇接口位于主板边缘，方便接驳线材。

存储扩展方面提供了4个SATA 3.0 6GB/s硬盘接口。

前置USB 3.2 Gen 2 10Gbps Type-C接口可提供高速的数据传输。

内存方面提供了4条DDR5内存插槽，频率能够达到单条7000+MHz，双通6600+ MHz，最高支持128G(4*32GB)的DDR5内存。

配备了双8pin CPU供电，可以提供超过400W的最大供电能力。

一体式的I/O模块。

IO接口方面提供了：提供4个USB 2.0接口，3 个USB 3.2 Gen2 Type-A接口，一个USB 3.2 Gen2x2 Type-C接口，速度高达20Gbps。同时还有一个HDMI和一个DP视频接口，专门为带核显的12/13代酷睿准备。最后这款主板还拥有一个2.5G有线网口，一个Wi-Fi 6E天线接口和5个音频接口。

主板背部也非常平整。

内存方面配置的是七彩虹 CVN 银翼 DDR5 6600 32G(16Gx2)套装，随着内存价格的不断下浮，如今DDR5内存已经逐步取代DDR4内存成为装机的主流选择。外包装方面采用了黑色的纸盒并在正面做了开窗设计，内部的银色CVN 银翼内存与外包装形成反差给人一种呼之欲出显而易见的视觉效果。

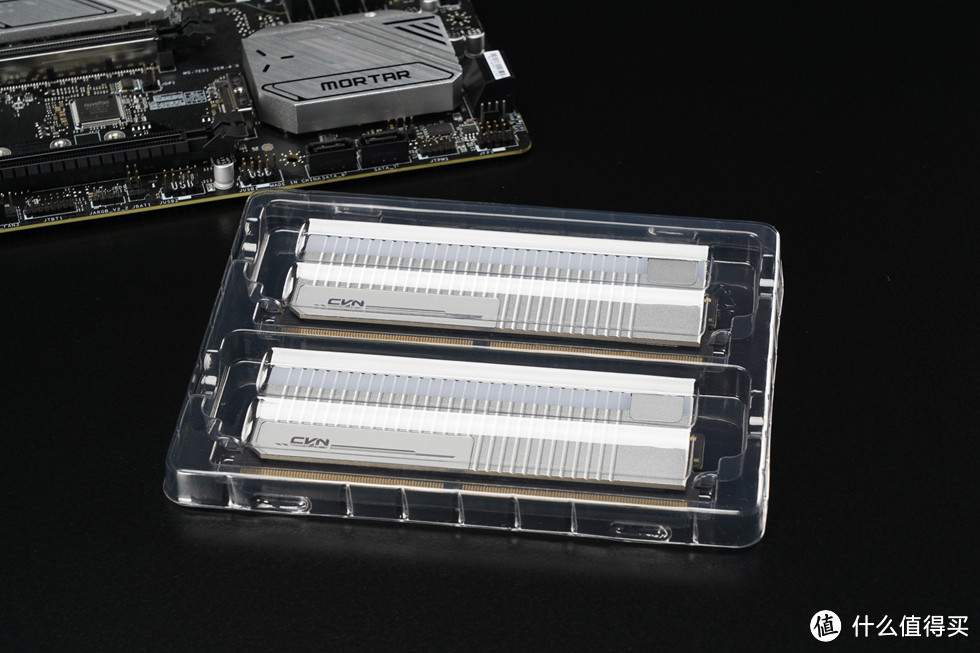

透明的内胆包装将两根内存条紧紧的包裹。

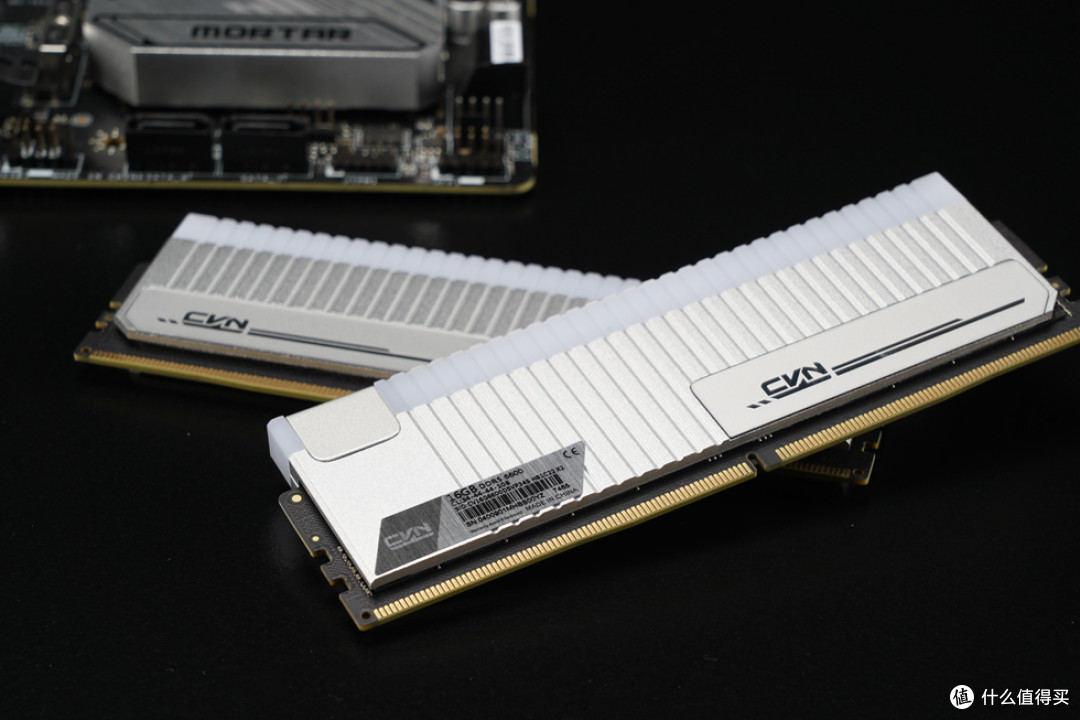

取出内存本体，七彩虹CVN银翼DDR5内存主打“简约精致，凌厉坚韧”的设计语言，内存正面采用银色全金属高效散热装甲，表面采用了层叠式凹槽设计，增大与冷空气的接触面积，带来更好的散热表现。内存右侧采用喷砂工艺，左下角还有 CVN 标识和高光装饰条纹。

七彩虹CVN银翼DDR5内存正反面散热片采用对称设计，反面的一侧贴有产品的铭牌标签：内存采用海力士原厂Adie颗粒，10层PCB双面颗粒设计，内存频率为DDR5-66000，时序为34-44-44-108，电压为1.4v，单条容量为16GB，原厂精细调控，高频率低时序，确保常规 XMP 超频稳定，同时，保留出色的手动超频能力空间，在主板、处理器和其他硬件适配的情况下，可以低时序超频至更高频率。内存还板载 PMIC 自主调节供电芯片，实现更稳定的电源负载。同时，颗粒加入 ON-die ECC 提供自动纠错技术，智能管控内存运行状态，为信号传递实现有力保障，保障内存在高频使用环境下稳定运行。

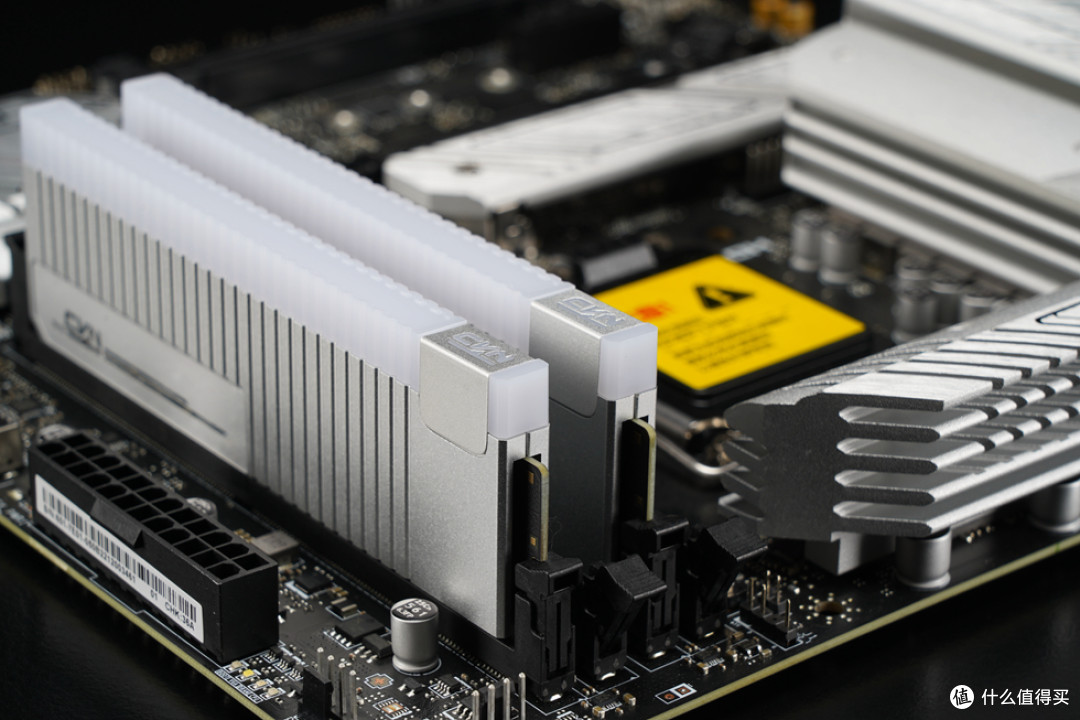

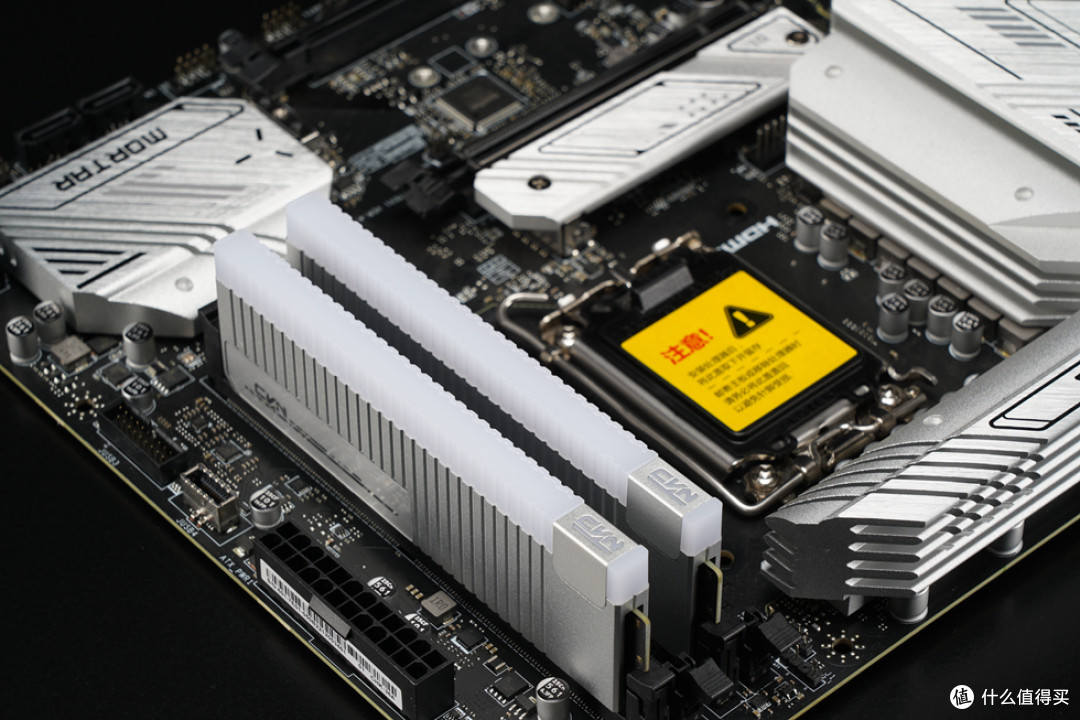

上机效果与微星迫击炮主板融为一体。

灯条内置有1680万色灯珠，顶端右侧还做了一个银色装饰块并镂空出“CVN”的品牌Logo，通电后可与RGB灯光一起呈现。同时支持各家主板的神光同步灯效，也可通过iGame Center软件进行灯效调节，乳白色的柔光罩使得内存点亮后灯效更加均匀柔和。

散热器选用利民的SI-100 WHITE ARGB版本，在小型风冷散热器方面利民依然坚持不懈推陈出新。

一直坚持的全金属平台扣具以及标配一整支的TF-7硅脂值得称赞，扣具附件做了颜色区分更加便于安装时候的选择。

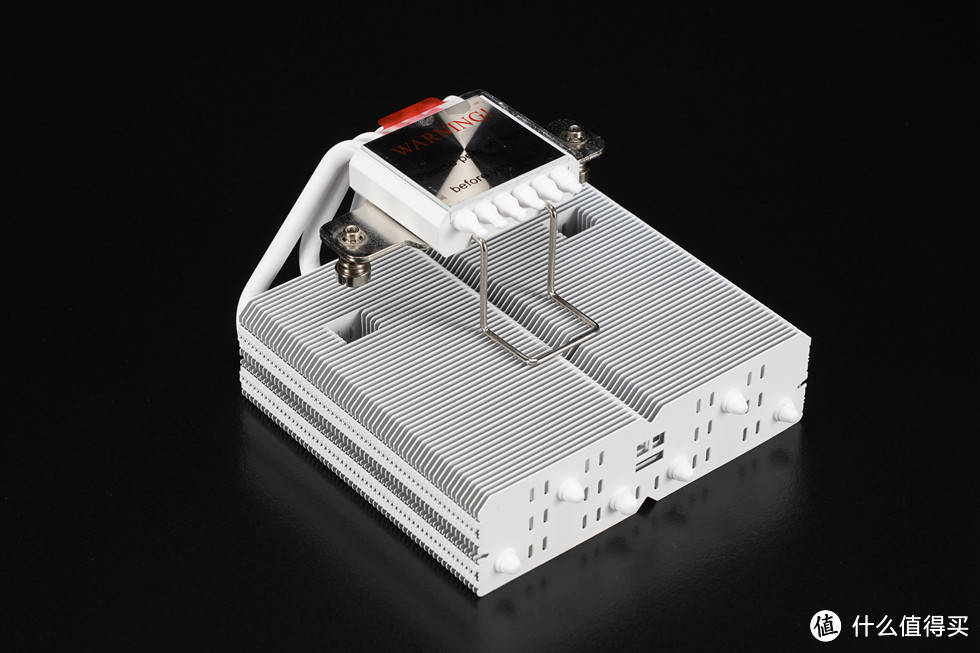

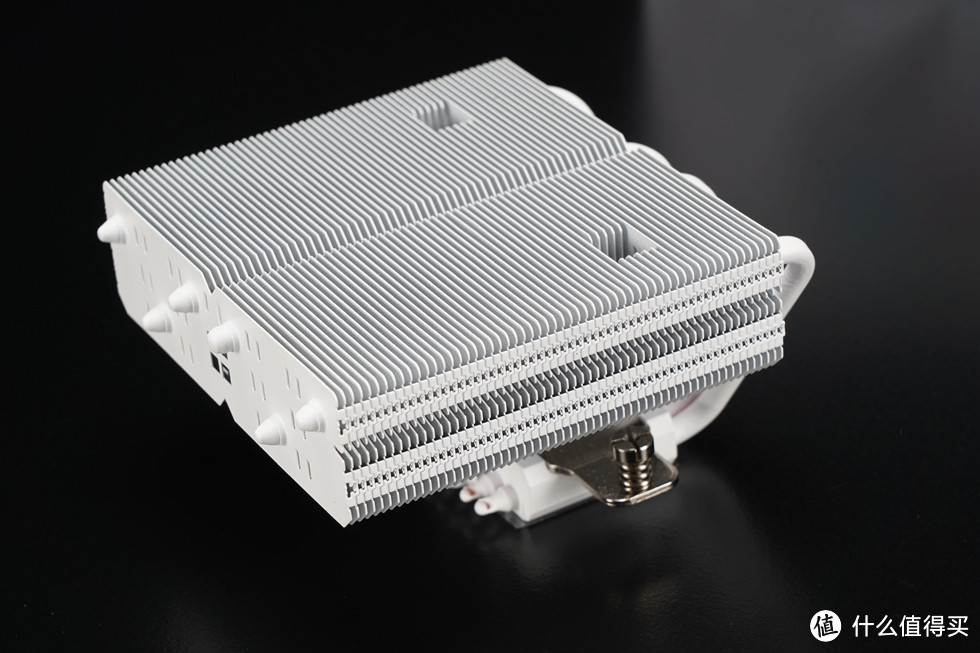

SI-100 WHITE散热器整体白化处理，采用100m高的高兼容设计，散热器本体三围尺寸：L 120mm W 108mm H 74.8mm。

散热器顶部支持12CM风扇的安装，自带了两副风扇扣具，可根据自己需求安装25MM或者15MM厚度的风扇。

散热鳍片采用穿FIN工艺，鳍片为纯铝材质，厚度0.4MM。

搭配了 6 根 6mm AGHP 3.0热管。

CNC纯铜底座。

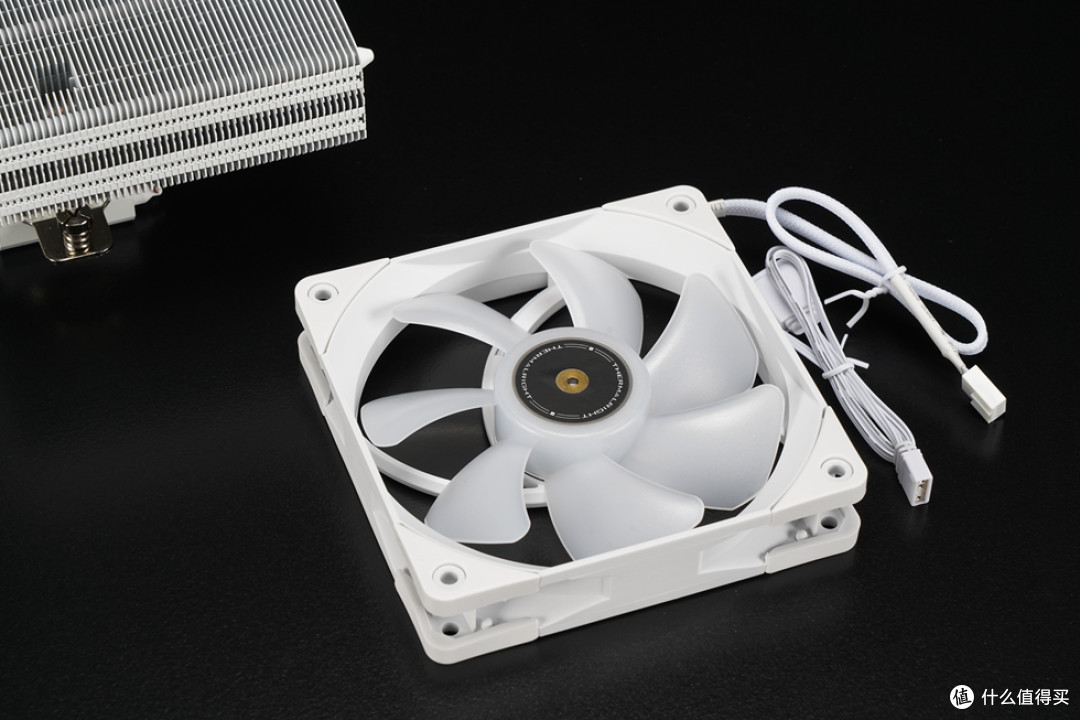

自带一枚12CM TL-E12W-S风扇，采用S-FDB V2轴承，支持PWM智控。风扇转速：2000RPM±10%，风扇噪音：≤27.7dBA。风扇风量：72.37CFM,支持主板ARGB灯效同步。

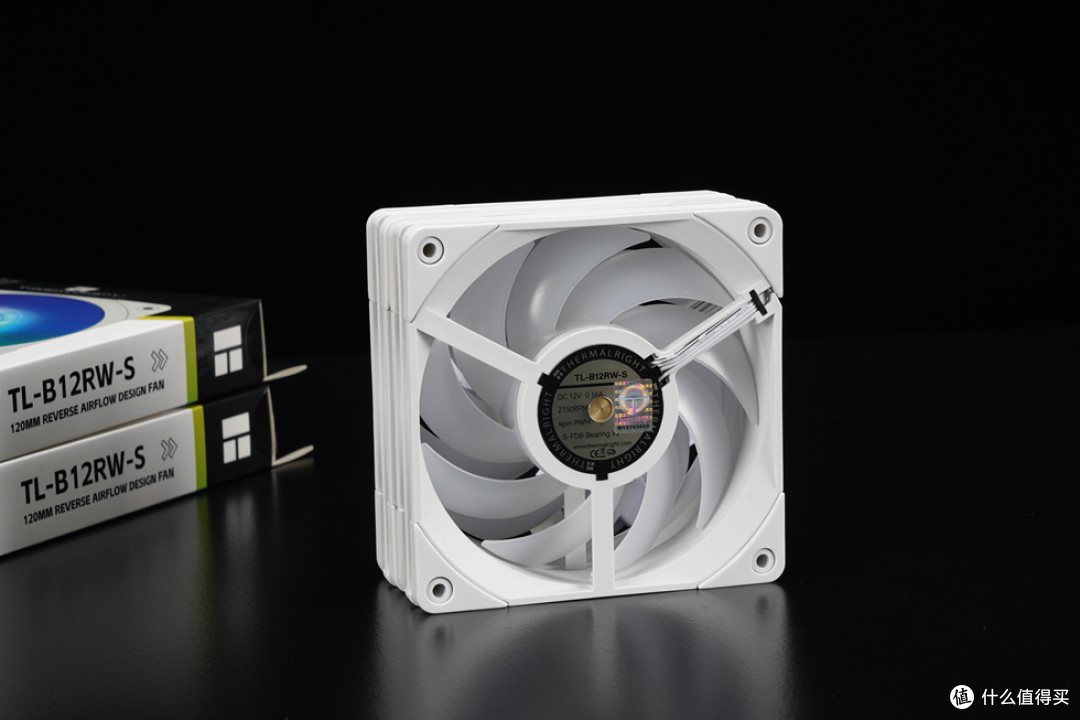

机箱风扇同样用了2枚利民的TL-B12W-S正叶以及2枚反叶TL-B12W-S，包装非常精致炫酷。

风扇选用高精度S-FDB V2.0磁力流体动态轴承为密封结构，具有长耐久免维护的特性。

风扇的边框四角都有硅胶脚垫包围，更好的保护风扇同时还能起到止震的目的。

采用三角对称背框设计 增加23%有效出风面积，提升20%结构受压强度。

可串联拓展的风扇线材，极大的为理线提供了便利。

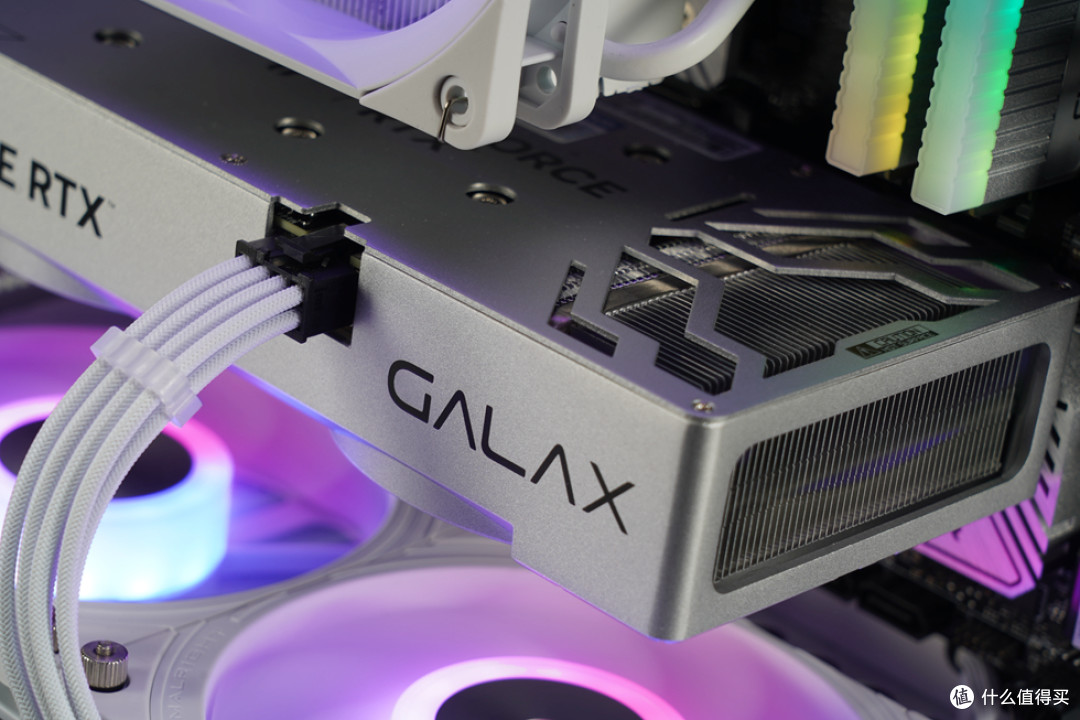

显卡选用的是影驰 GeForce RTX 4060 8GB金属大师，搭载了全新一代NVIDIA Ada Lovelace 架构 AD107-400 核心，基于TSMC 4N制造工艺，集成了3072个CUDA核心，基础频率1830 MHz，加速频率2460 MHz，配备8GB GDDR6显存，128 bit显存位宽，显存频率17 Gbps，采用PCIe 8Pin电源接口，最大功耗130W。

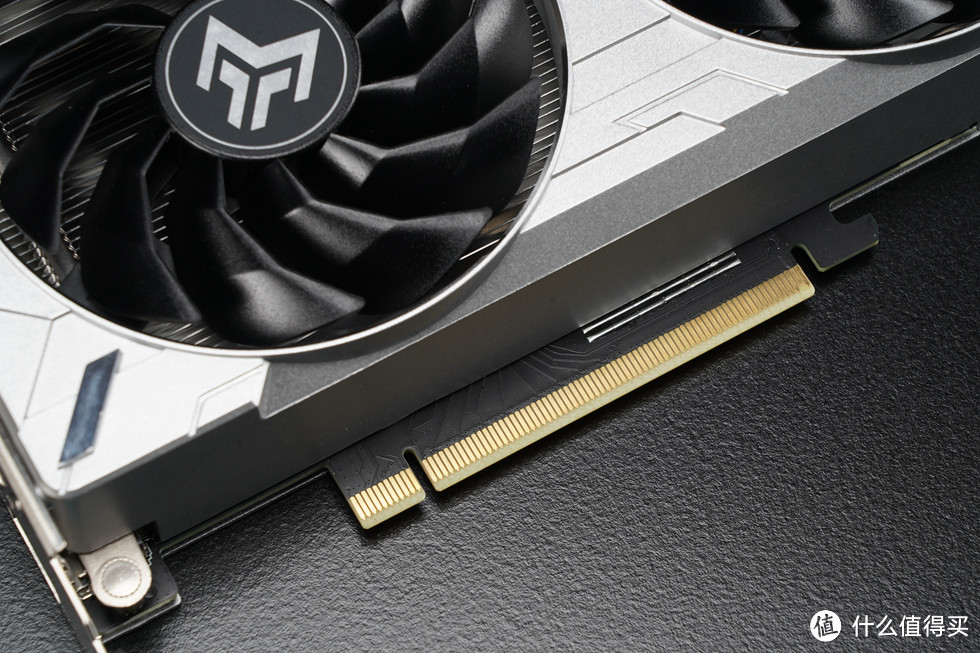

显卡金手指。

显卡尺寸为：240mm × 128mm × 42 mm（含挡板），双风扇设计，一体铸铝合金上盖，表面采用了不规格线条，工艺方面包括CNC高光亮边、金属拉丝、雾面等，质感十足。

散热部分采用了全新一代寒光星δ（德尔塔）散热系统，配备有2 根6 mm 镀镍复合热管、大面积高效能均热板和散热鳍片，采用回流焊工艺，拥有较高的散热性能，正面配备2个直径92mm、厚度20mm的高规格风扇，每个风扇拥有11片静霜扇叶，可以实现更高风压更大风量并支持智能启停。

显卡顶部，左侧印有GEFORCE RTX信仰文字，右侧是影驰的英文logo，整张显卡无任何灯效设计，整体全金属外壳包裹给人一种冰凉的金属工艺质感。

供电部分采用单8PIN接口。

显卡背面，采用全金属背板，表面采用了磨砂工艺，前部采用贯穿风道设计，方便通风，提升散热能力。

接口部分提供了3个DP 1.4接口（支持8K@60Hz视频输出）和1个HDMI 2.1接口（支持4K@120Hz、8K@60Hz视频输出）。

电源采用追风者最新推出的AMP GH 系列 ATX 3.0白色电源，这款电源通过了80 PLUS金牌认证转换效率高达94%，支持ATX 3.0标准采用原生12+4Pin的PCIe 5.0接口，可为新一代显卡提供600W供电，官方也为这款电源提供了长达8年的质保服务。

电源附件包括了，理线轧带魔术贴、产品说明书、质保卡以及鱼骨理线梳，可搭配自带的原装蟒纹线使用。

自带的模组线全部采用当下流行的蟒纹线，装机过程中降低了理线难度，也提升了整体美观程度，同时也为用户省去了单独定制线材的成本。

电源三维尺寸为： 140mm*150mm*86mm，采用短机身设计，搭配各类机箱有着更好的兼容性，采用全日系电容通过了金牌效能认证，最高94%效率转换。还提供新PCIe 5.0/ATX 3.0新规范供电输出（16Pin），单路可以输出600W，支持RTX 40系列显卡。电源采用全模组接口设计，提供了5个8pin接口用于扩展CPU 4+4pin与PCI-E 6+2pin供电，有3个6pin则用于扩展SATA供电以及D型4pin供电，同时提供有1个12+4pin的原生12VHPWR线材接口，可用于扩展600W功率的12VHPWR供电接口，也可以通过标配的转接线扩展为两个PCI-E 6+2pin供电接口。

电源侧面。

散热风扇采用的是 FDB 液态轴承的 120mm 静音风扇，数字 IC 监控温度与负载，风扇停转切换更准确，支持 50% 负载以下风扇停转，实现零噪音的静音表现，另可延长风扇的使用寿命。

追风者 AMP GH850W电源额定功率为850W，通过了80Plus金牌认证，采用单路+12V输出设计，其中+12V最大额定电流为70A，相当于850W输出功率，+5V与+3.3V最大额定电流均为20A，联合输出功率则为100W，支持100V至240V输入电压。内置OPP/过载保护、OVP/过压保护、UVP/欠电压保护、OCP/电流过高保护、OTP/温度保护、SCP/短路保护等多重防护。

电源尾部：AC接口旁边配有独立的电源开关和ECO风扇智能启停功能的开关，尾部的出风口采用蜂窝状的全镂空设计，让电源内部的热量更容易排出。

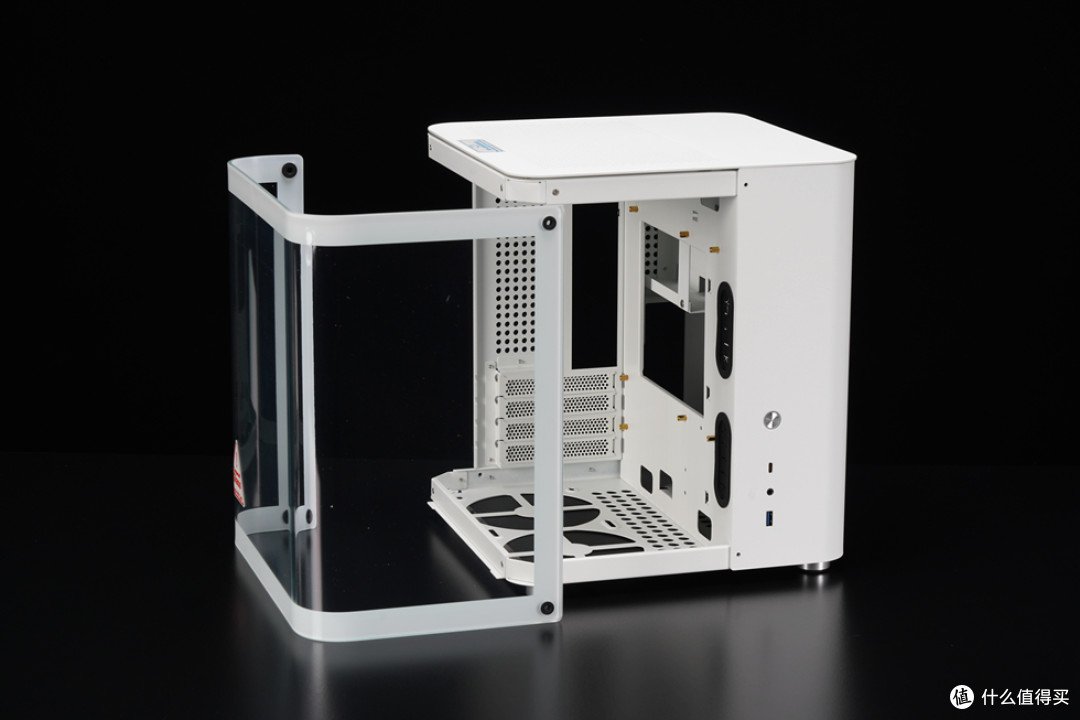

机箱算是本次装机的重点，乔思伯TK-1“星舰舱”机箱非常的漂亮，纯白配色也契合本次装机的要求和主题。机箱的箱体和弯折玻璃侧板是分开包装的，保护措施做的很到位。

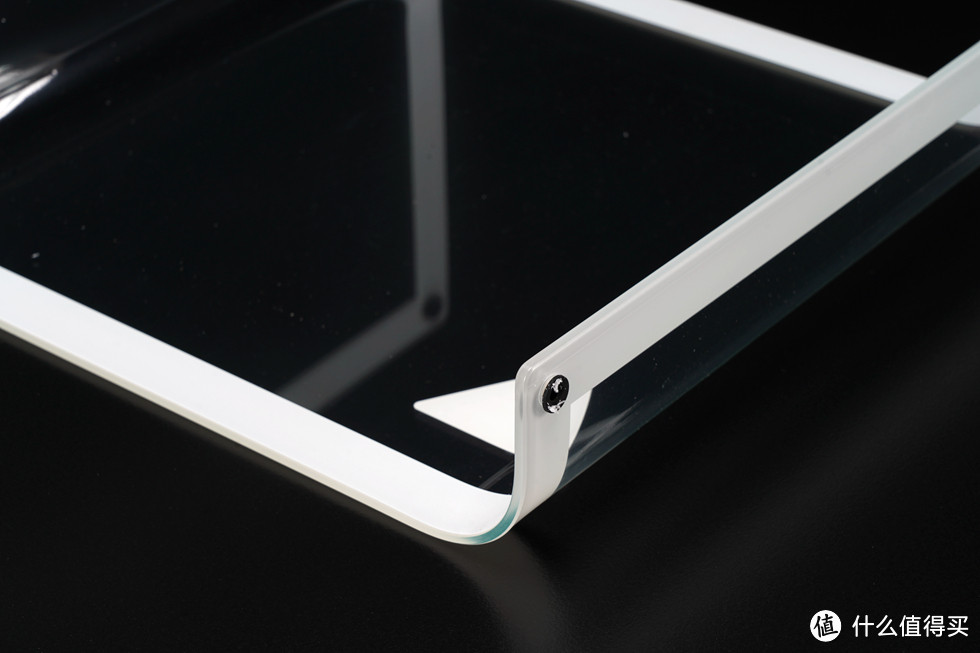

整个机箱的重中之重就是这块玻璃侧板了，玻璃特性本身就比较脆弱，热弯的工艺难度更高，据说因为这块玻璃侧板都影响到了TK1机箱的产能。

机箱三维尺寸：310mm*299mm*345mm，箱体采用左右分仓式设计，箱体四角均采用大的R角处理，整体线条显得圆润敦实，机箱整体材质为厚实的铝合金表面经过喷砂工艺处理整体质感非常细腻，箱仓内部一览无遗非常通透。

机箱顶盖采用免工具卡口固定，按照顶盖的图示只需向后面轻推即可拆下顶盖。

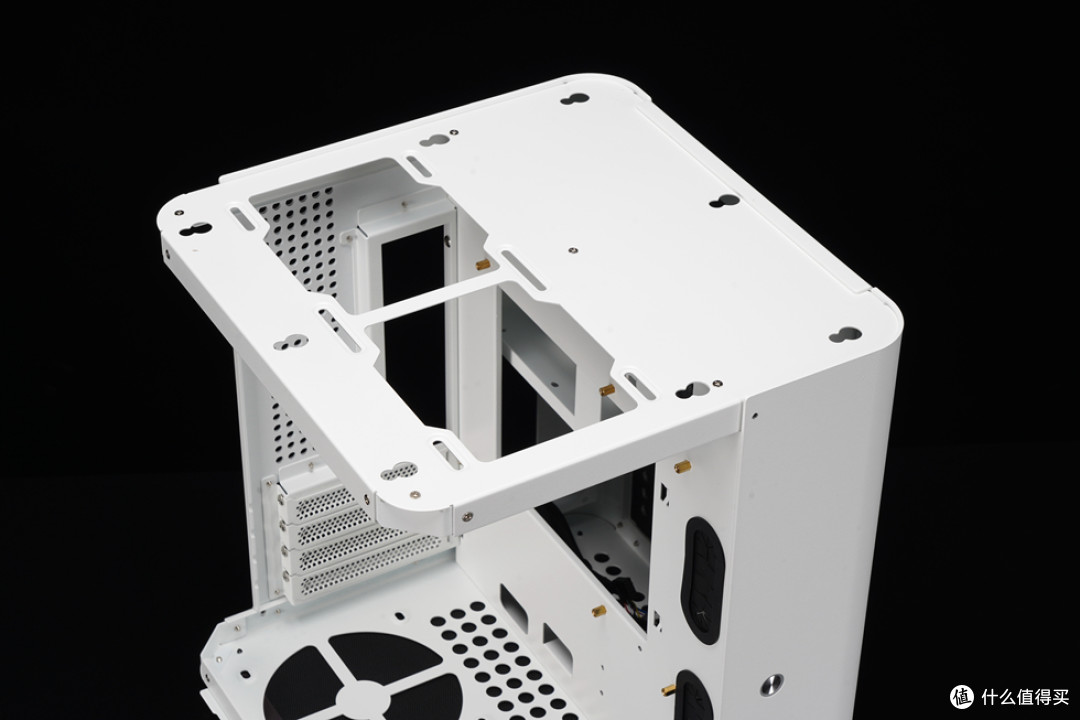

移除顶盖后可以看到机箱顶部可安装240mm规格的冷排或者2枚12CM风扇。

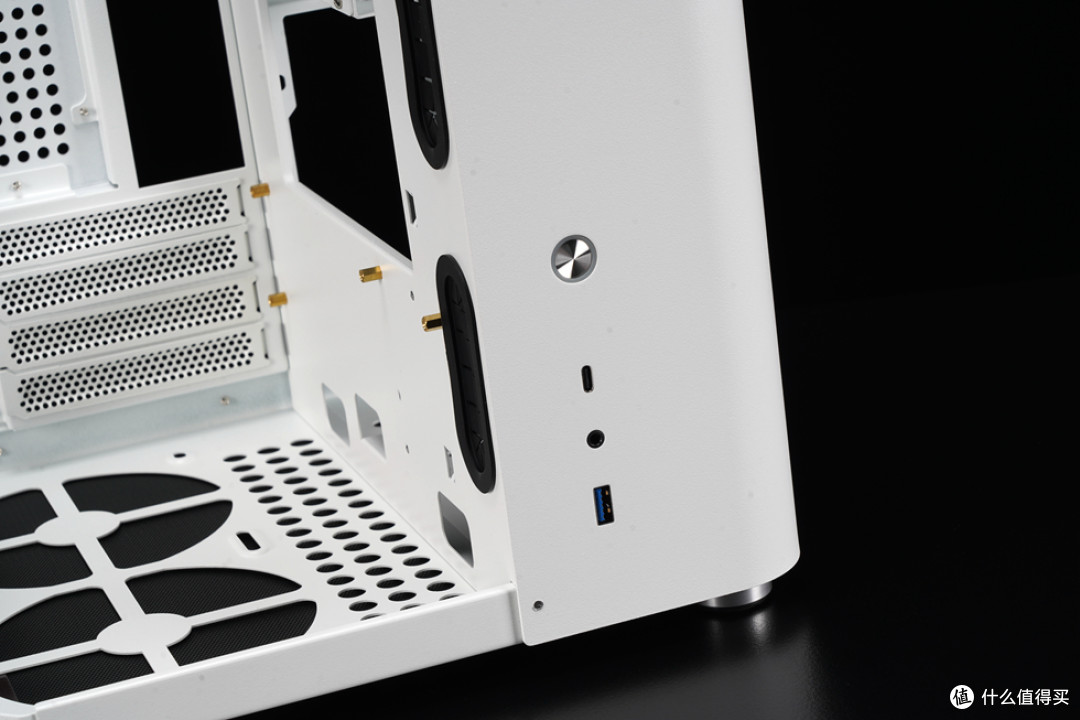

机箱IO接口位于底部右侧，从上到下分别为：开机按键、USB3.2 GEN2 TYPE-C接口、二合一音频接口、USB3.0 GEN1接口。

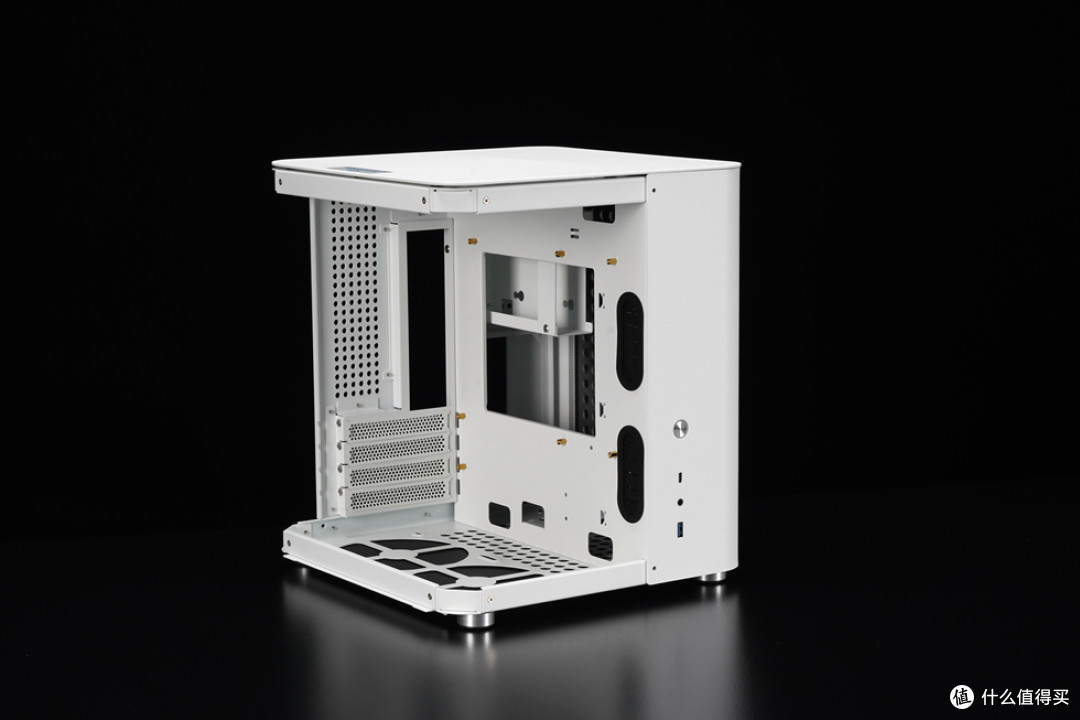

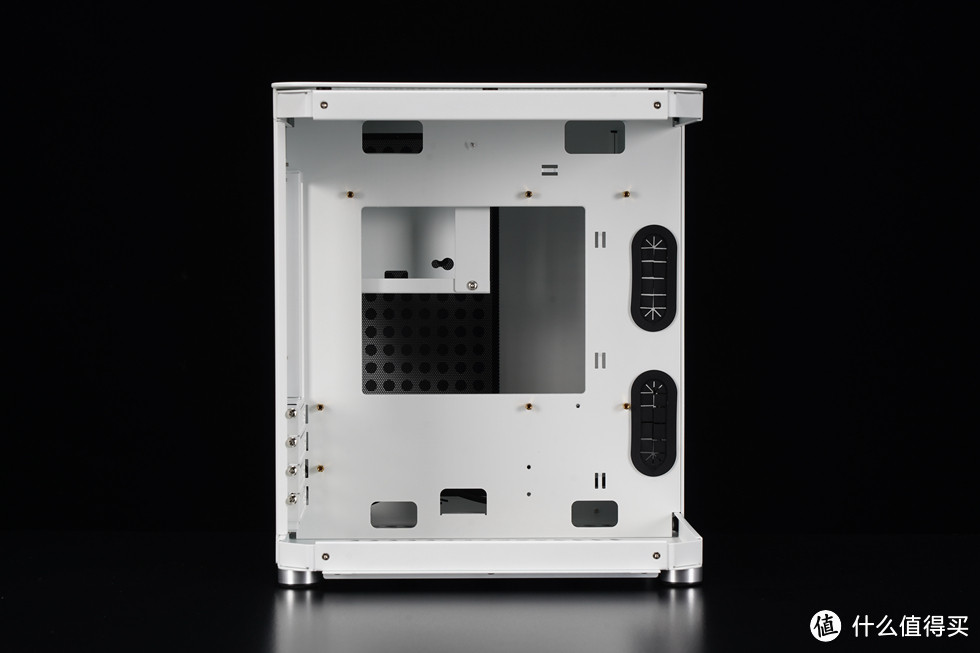

再看机箱内部，主板方面支持ITX或者M-ATX的主板，风冷散热器限高165mm，风扇则最多支持4个120mm（顶部2个，底部2个），显卡最大支持到280mm，机箱风道为下进上出的垂直风道。另外围绕主板安装位周边做了不少走线的开孔，方便穿插各类线材。

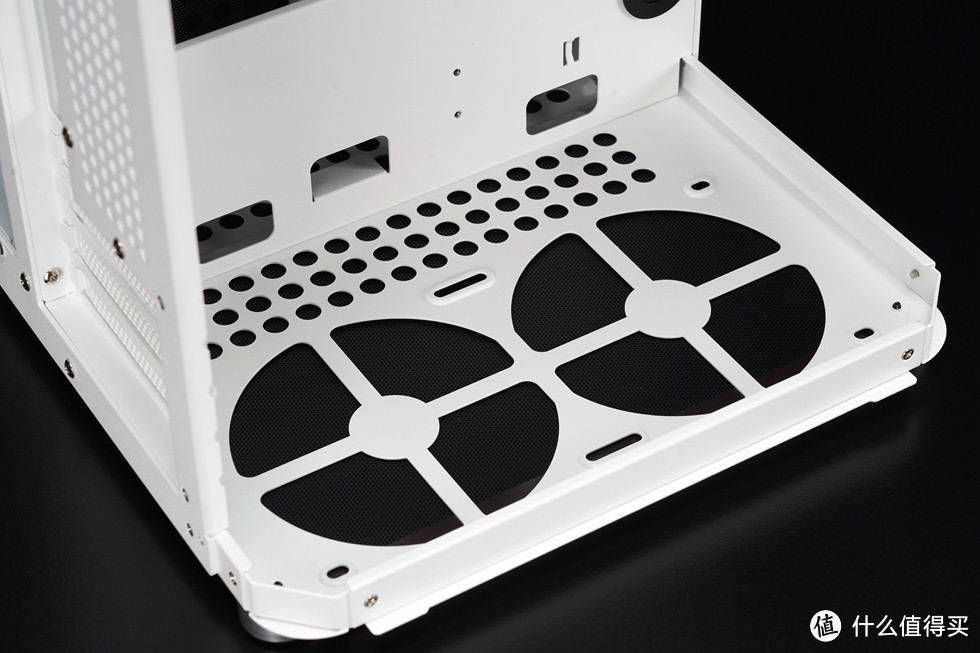

底部风扇位的造型也非常好看。

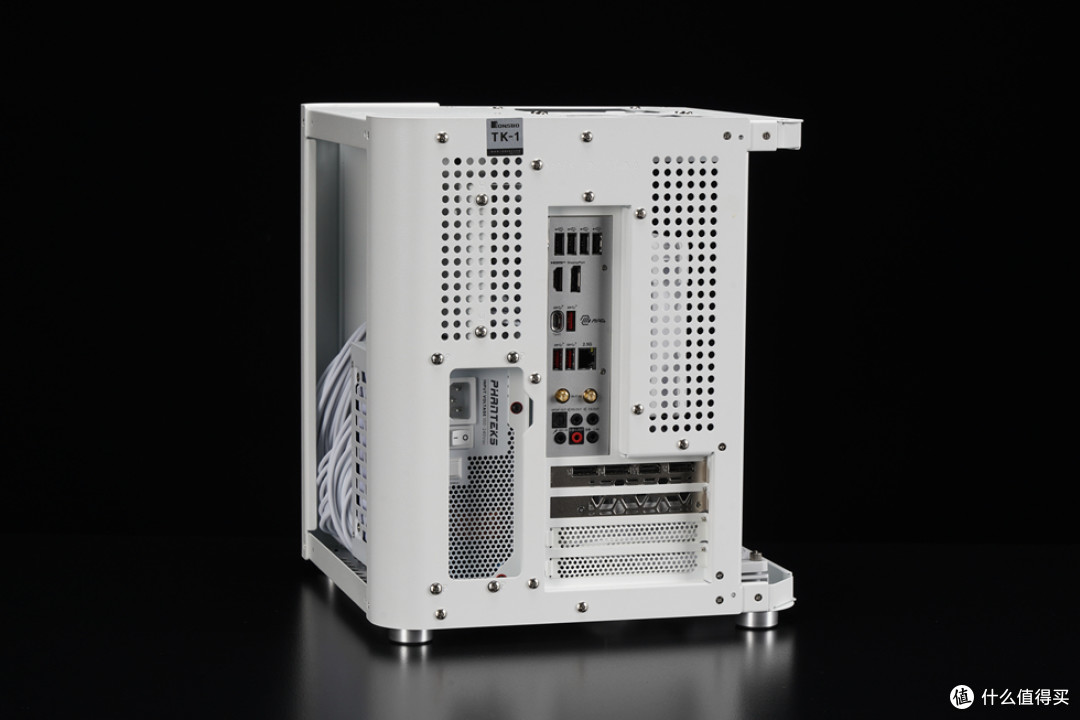

机箱后侧：尾部提供了4条PCIE扩展槽位，周围以及右侧的金属侧板做了大面积的圆形的散热开孔，保证了良好的散热通风性能。

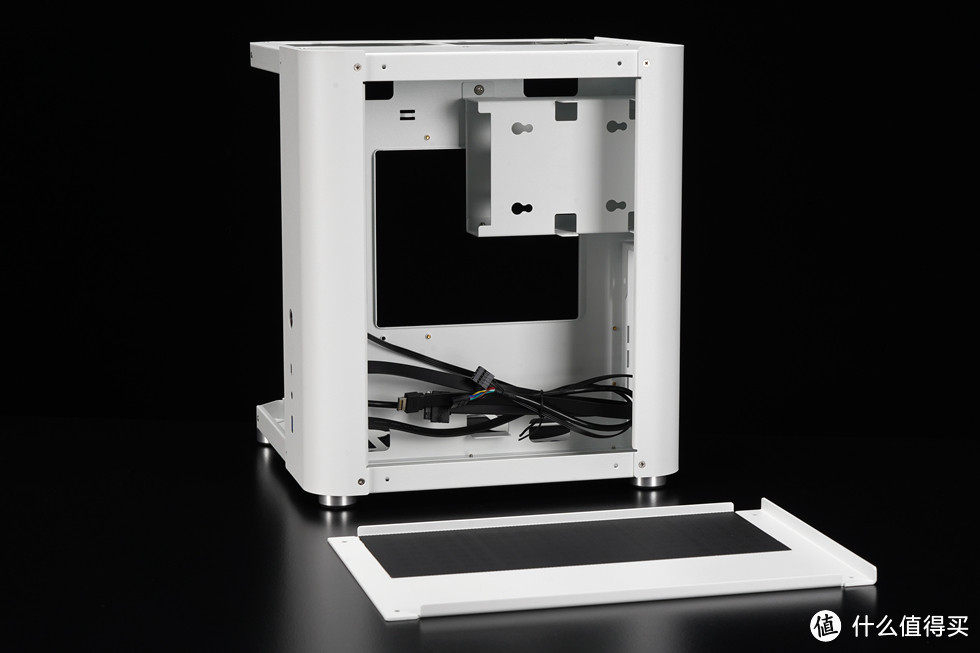

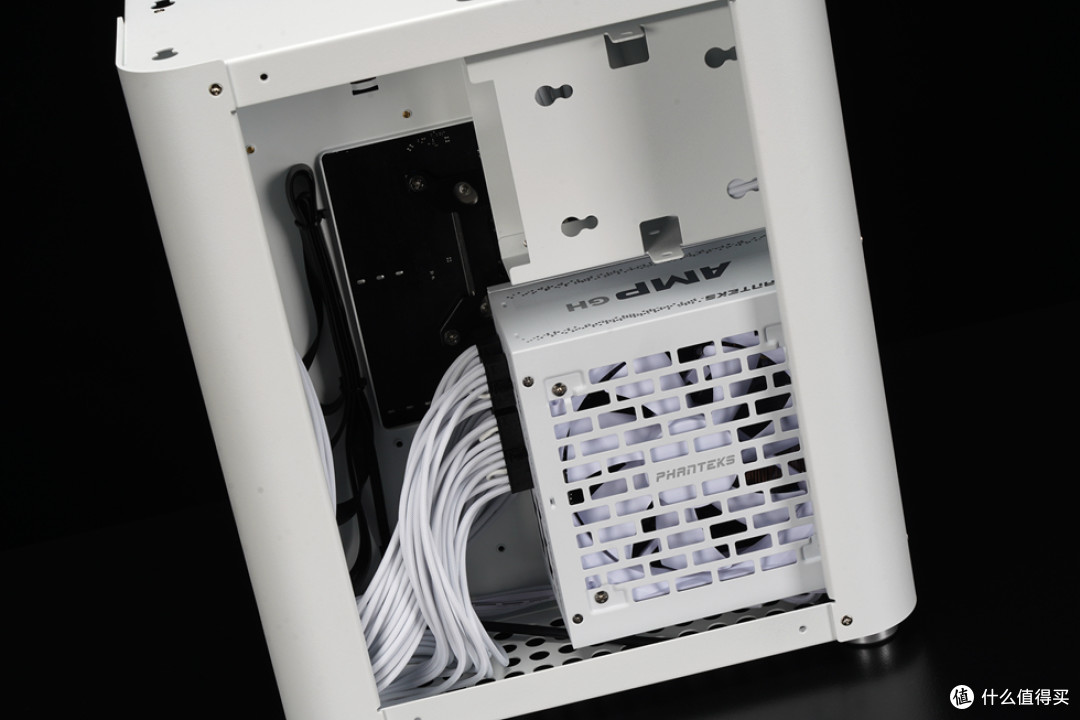

取下右侧板可以看到机箱背部，上面是硬盘仓底部是电源仓，可支持安装2个3.5寸的HDD或者1个3.5寸HDD和一块2.5寸SSD，电源支持ATX电源，电源最大限长 220MM 。

机箱底部，粗壮的四个圆形减震脚垫可谓机箱提供稳定的支持，一整块磁吸式的防尘网日常打理也非常方便。

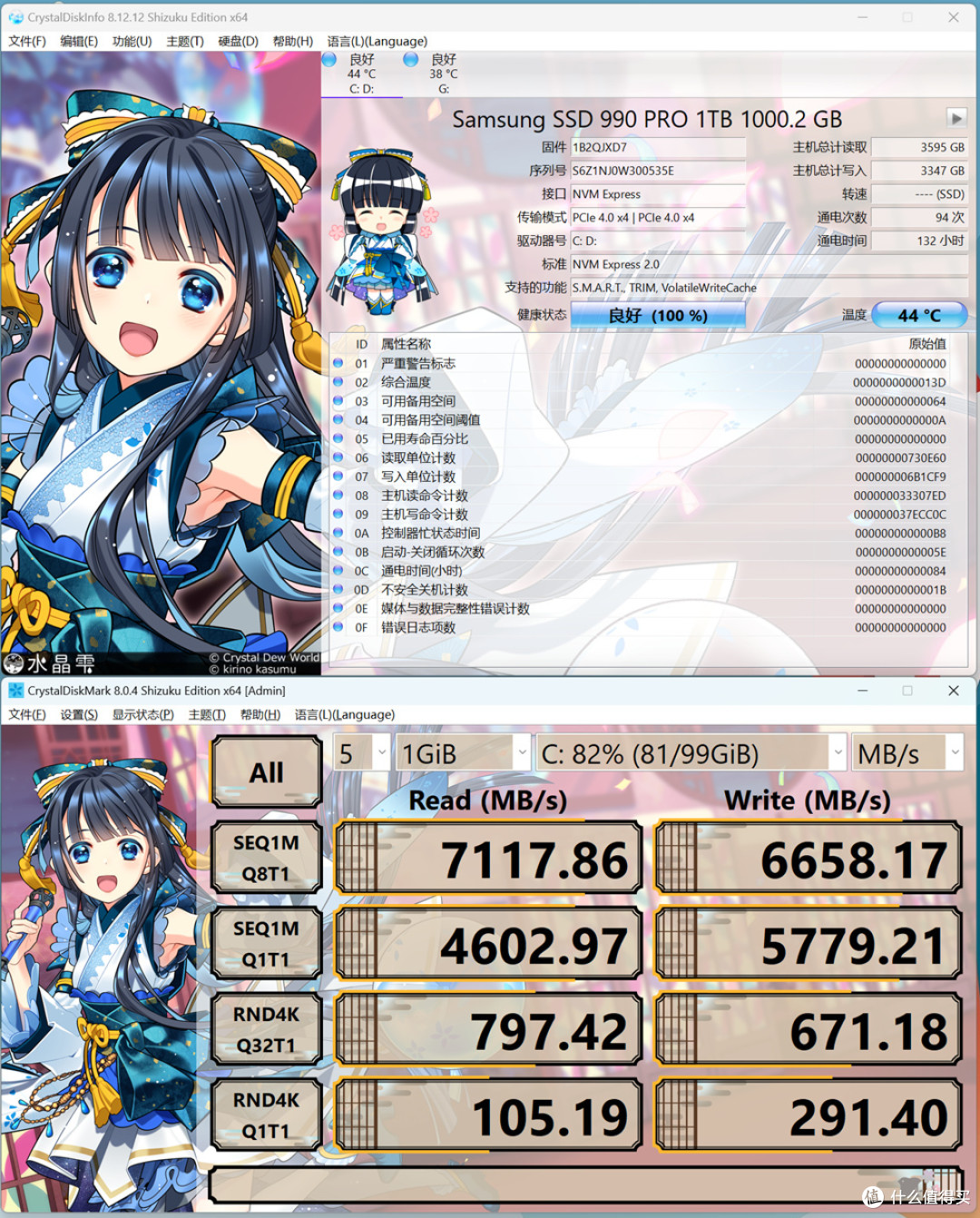

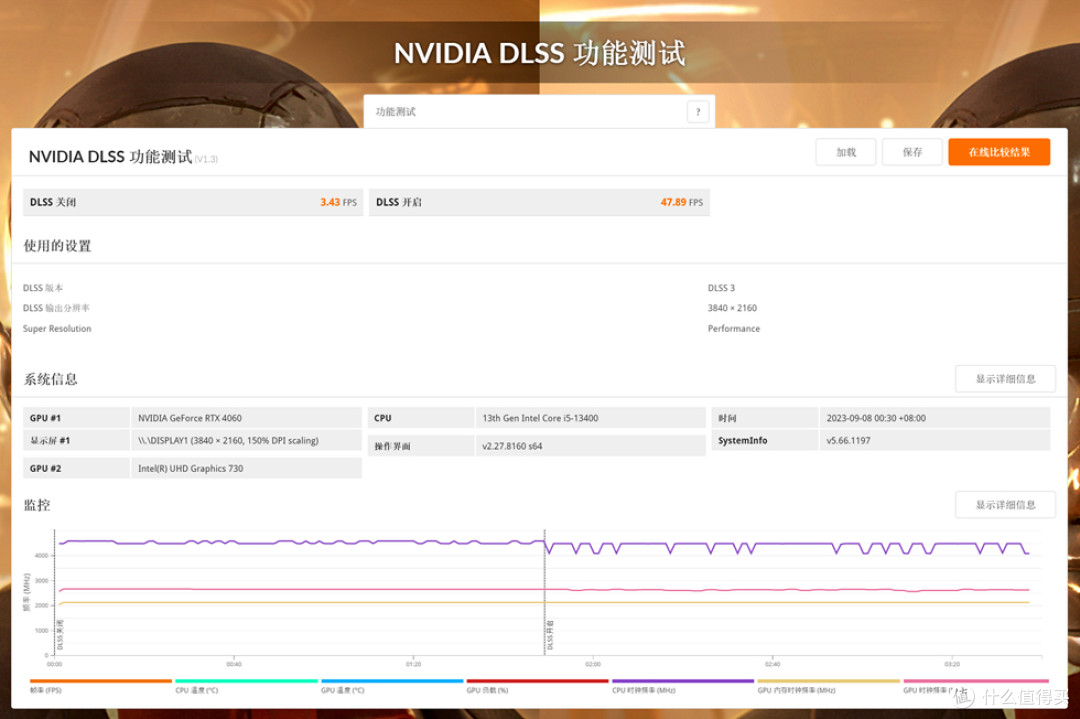

整机测试

完毕
