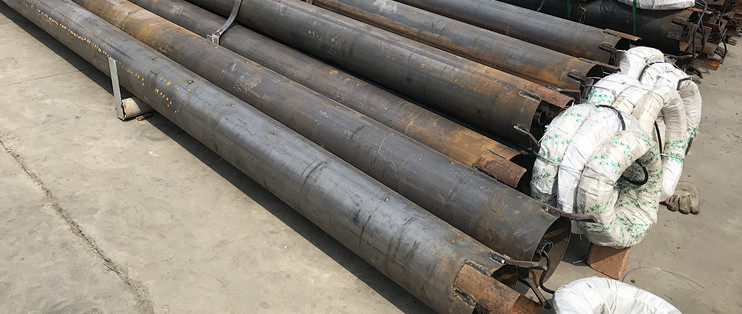

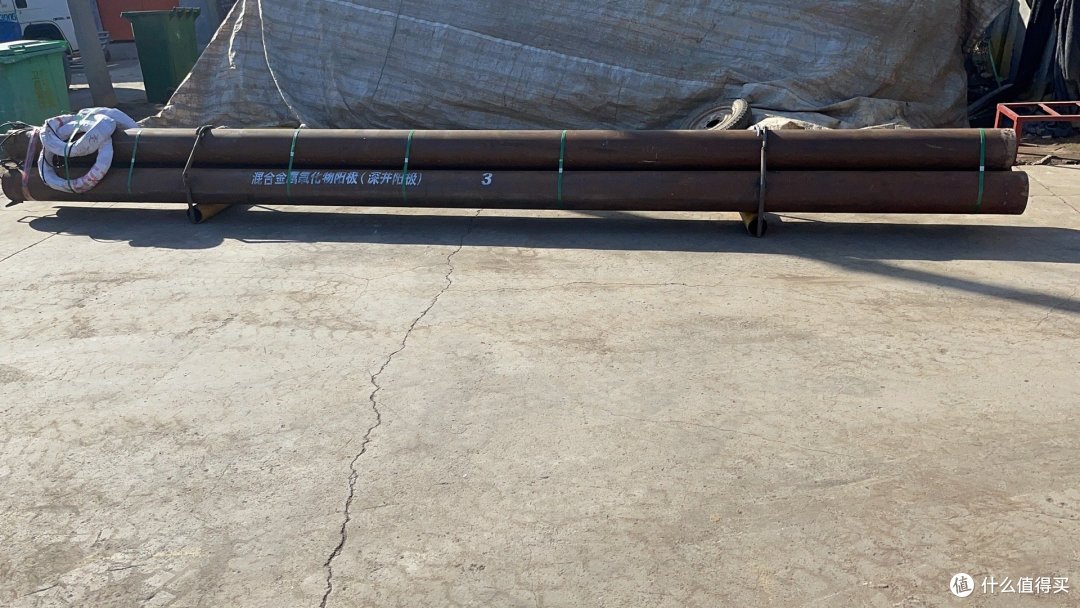

深井阳极的作用 深井阳极地床的安装

①阳极井接地电阻的计算，假设阳极井深8om，活性段30m，直径2m，根据公式：

式中 Rν────阳极接地电阻，Ω；

ρ────土壤电阻率，Ω●cm；

L────阳极填料段长度，cm；

d────阳极段直径，cm；

代入数据：

ρ=3000Ω●cm

L＝3000cm

d＝22cm

通过计算，阳极接地电阻为1.0Ω。

②系统导线电阻的计算

a. 假设恒电位仪距离阳极井为100m, 阳极井深度50m, 减去阳极井下部1.0m 的填料，填料段按1/2电缆长度计算，则电缆长度为100+50+15= 165 (m)。

b.选用16mm2电缆，其电阻率为: 0.64Ω/305m， 165m导线的电阻为0.35Ω。

c.恒电位仪距离最近的套管为20m，导线电阻为0.04Ω。

d.由于套管为裸管，其接地电阻忽略。

e. 整个系统的电阻为0.35+0.04+1.0=1.39（Ω）。

③恒电位仪选型

a. 假设恒电位仪距离阳极井为1.39×22.7×120%＝38（∨）（120%为设记裕量）

b.选用标准的50V/50A恒电位仪，露天安装。

④井套管阴极保护需注意的问题

a.为了尽量均匀地分布阴极保护电流，阳极地床最好采用深井阳极，且距离井套管有一定间距(大于90m);

b.为了避免井口设施对电位测量的干扰，优先采用极化试片法;

c.根据实际测量来确定是否需要将集输管道与井套管绝缘，不当的绝缘会加速集输管道腐蚀;

d.由于井套管纵深几千米，难以测量到油井深处的保护电位，一般以井口保护电位为准，由于套管一般为裸露， 所以，过保护不是太大问题，所以，一般将井口电位设置在接近阴极保护电位上限。实践证明，满足该指标将大幅度减缓套管的腐蚀。
