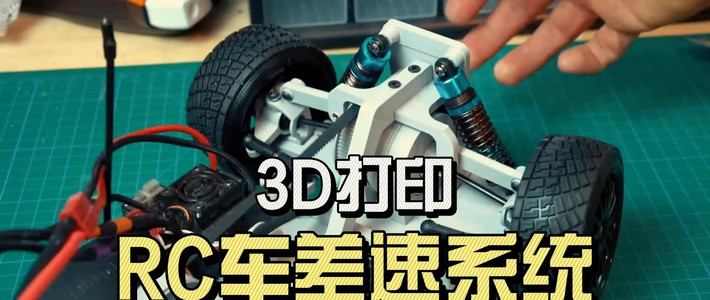

记录了一项雄心勃勃的尝试：为一辆时速40英里的RC遥控车设计并3D打印全套传动系统。内容从放弃传统传动轴、选择皮带传动的决策开始，深入剖析了差速器与滚珠轴承的创新设计，并坦诚分享了首次路测中发生的机械故障及其原因分析，展现了从理论到实践的完整闭环。
智能速览
为规避3D打印层纹弱点，选择皮带传动替代传统传动轴。
独创性设计了使用四个行星齿轮的3D打印差速器以分散负载。
差速器内部集成了八个独立轴承，部分需自行设计打印。
为实现全轮驱动，额外增加了中央差速器的设计。
首次路测中，中央差速器因保持架破碎和滚珠嵌入而失效。
故障分析指向了3D打印材料在高速、高摩擦下的耐磨性不足。
精华内容
从零设计一套可3D打印的RC车传动系统，不仅是一次技术挑战，更是一场对机械原理的深度探索。从差速器的巧妙构思到滚珠轴承的精密制造，再到最终不可避免的故障，每一步都凝聚着思考与教训。
为何选择皮带传动
传统RC车多采用金属传动轴，但其设计并不完全适合3D打印。3D打印件沿层纹方向的结构强度较弱，用作传动轴极易断裂。皮带传动方案的优势在于，它无需依赖脆弱的打印件传递扭矩，而是将负载均匀分散到多齿上，避免了应力集中在单一点，从而极大提升了传动系统的可靠性和寿命。
差速器的创新设计
为了让皮带传动方案可行，差速器必须重新设计。这套设计的核心在于一个拥有四个行星齿轮的锥齿轮差速器，相比传统的两个行星齿轮，四齿轮结构能将作用力分散到更多齿上，降低了单个齿轮的负载压力，更适应3D打印材料的特性。整个差速器组件极为精密，内部包含八个独立的滚珠轴承，确保了内外组件的低摩擦顺畅旋转。
定制滚珠轴承的挑战
考虑到通用性，部分行星齿轮使用了标准轴承，但另一些特定尺寸的轴承则被设计成可3D打印。这种定制轴承由外圈、内圈、滚珠和保持架四部分组成。其设计的精妙之处在于，内外圈间的间隙被精确设计为滚珠直径的一半，通过保持架将滚珠等距固定，既防止了滚珠脱落，又保证了其自由滚动。然而，在组装微缩模型时，将细小的滚珠一一归位并安装保持架，是对耐心和技巧的极大考验。
实战失败与原因剖析
在约20分钟的路面测试后，中央差速器发生严重故障：滚珠散落，保持架碎裂。检查后发现，一个保持架有明显的挤压断裂痕迹，同时轴承外圈一侧出现异常磨损，如同被铅笔涂过。这表明该处摩擦力极大。推测原因可能是高速运转产生的离心力或高温，导致滚珠嵌入了材质较软的3D打印滚道，进而卡死并撑碎了保持架。这次故障暴露了3D打印材料在高应力、高精度机械部件应用中的固有局限性。
这次尝试虽然以故障告终，却揭示了3D打印精密结构件的现实挑战与巨大潜力。从差速器原理到轴承失效，整个过程提供了宝贵的一手经验。面对滚珠与塑料滚道的磨损难题，未来的改进方向会是材料优化，还是回归更可靠的传统设计？
关键评论
建议将滚珠换成滚针，以获得更大的接触面积。
可以参考田宫的开放式差速器，结构简单且更适配3D打印强度。
滚珠轴承对接触面耐磨度要求很高，打印件强度还是差太远。
