Teardown of CUKTECH 15 Charging Station (TA1406U)

源自公众号:ChargerLAB

02-01 12:06

CUKTECH 15 充电站集多种充电方式于一体,支持最高 140W 输出。通过深入拆解,可以清晰地看到其内部采用的 GaN 方案、高品质的元器件选型以及精密的散热设计,展现了其实现高性能与多口同充背后的技术实力与用料诚意。

Teardown of CUKTECH 15 Charging Station (TA1406U)

Teardown of CUKTECH 15 Charging Station (TA1406U)智能速览

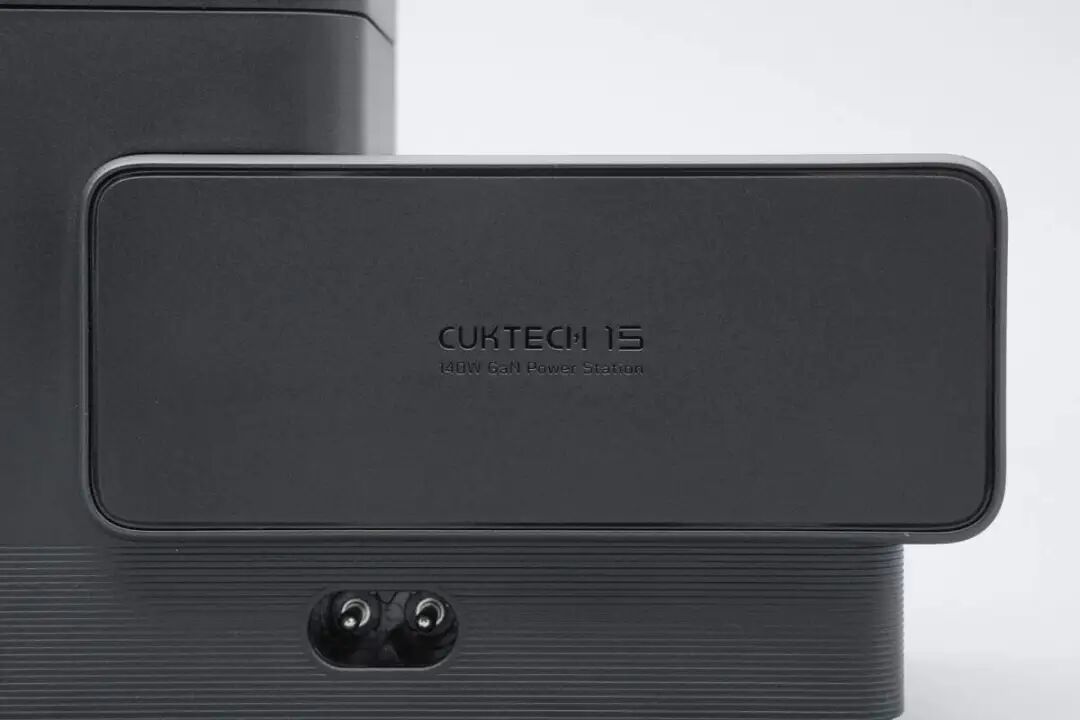

  • 集有线、无线、磁吸充电于一体,支持多设备同时充电。

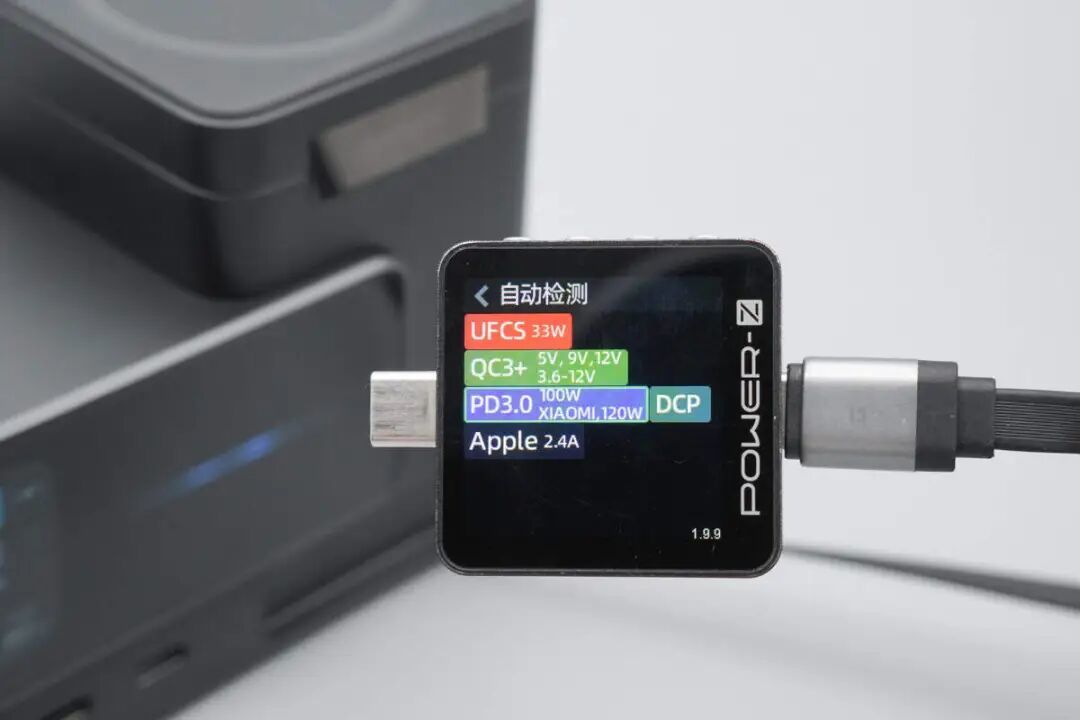

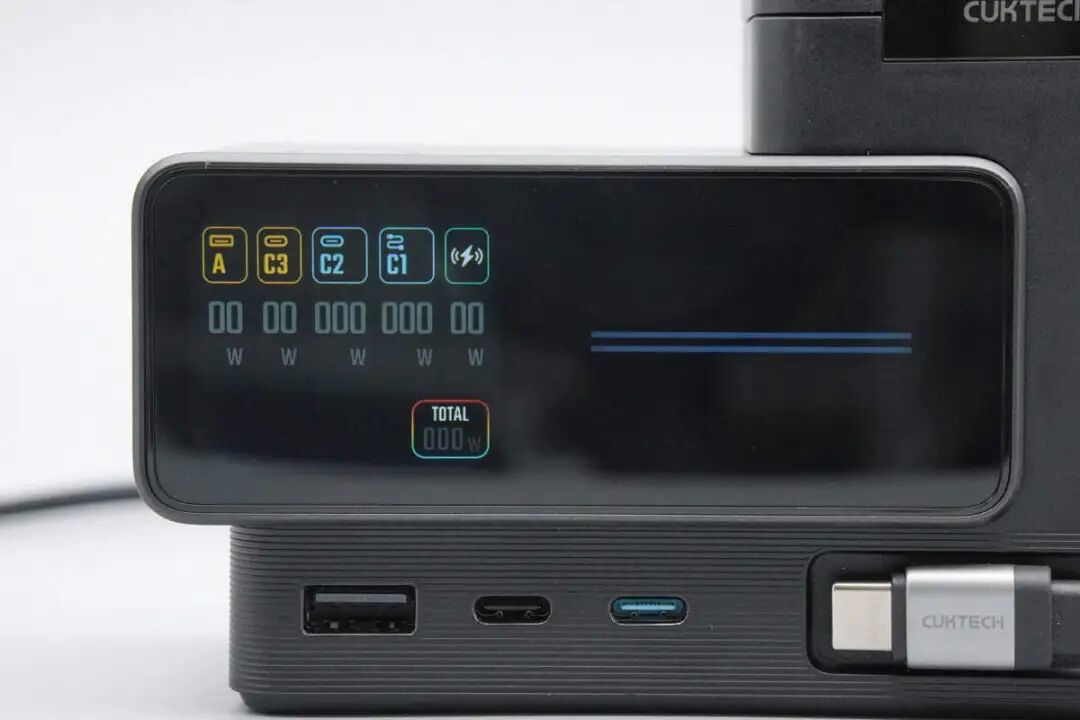

  • 最高支持 PD3.1 140W 输出,兼容小米 120W 等多种快充协议。

  • 内部采用 PFC+LLC 高效架构,主控芯片为 MPS CD1271。

  • PFC 级选用英诺赛科 INN700D190B GaN 功率管,提升效率。

  • 配备大面积散热铜片与导热材料,确保高功率下稳定运行。

Teardown of CUKTECH 15 Charging Station (TA1406U)精华内容

这款充电站的高性能表现,源于其扎实的内部设计与用料。接下来,深入其内部构造,一探究竟。

架构与主控

充电站内部采用成熟的 PFC+LLC 高效开关电源架构,这种设计能有效提升电能转换效率并减少体积。整个方案由一颗来自 MPS 的定制主控芯片 CD1271 统一协调,该芯片集成了 PFC 和 LLC 双重控制器功能,简化了电路设计并保证了各部分的协同工作。同步整流部分则由另一颗 MPS 的 MP6925 芯片负责,进一步优化了低压大电流输出时的效率。

高压PFC级

在高压 PFC(功率因数校正)部分,产品选用了英诺赛科的 INN700D190B GaN(氮化镓)功率管。这是一颗 700V 耐压的增强型 GaN 晶体管,相比传统硅器件,它具备更高的开关频率和更低的导通损耗,是实现充电器小型化和高效率的关键。搭配一颗来自晶导微电子的 ES5JCC 超快恢复二极管,共同构成了高效的 PFC 升压电路。

Teardown of CUKTECH 15 Charging Station (TA1406U)

输出与协议

次级降压输出部分,三路独立的降压电路均由英集芯的 IP6550 同步降压控制器控制。协议芯片的搭配也颇具诚意,其中支持 140W 输出的 USB-C2 口和内置线缆采用了 Hynetek 的 HUSB362,这是一颗通过了 USB-IF PD3.1 EPR 认证的高性能协议芯片。而 USB-C3 和 USB-A 口则共用一颗英集芯 IP2736U 协议芯片,支持包括 UFCS、QC5、SCP 在内的多种主流快充协议。

Teardown of CUKTECH 15 Charging Station (TA1406U)

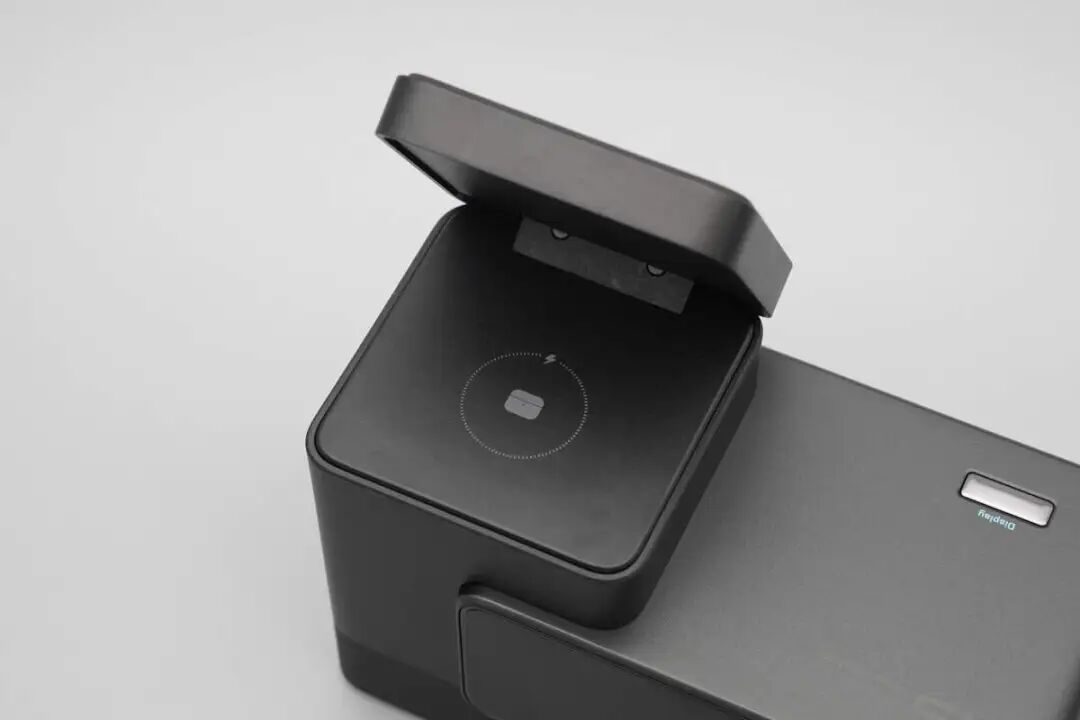

无线充电设计

设备顶部集成了两个无线充电模块。为 iPhone 设计的 15W 磁吸无线充电模块采用了英集芯 IP6802 主控芯片,它集成了 PD3.0 协议,能自动请求快充电压。另一个为 TWS 耳机等设备准备的 5W 无线充电模块,则采用了 IP6823 主控芯片。两个模块的功率 MOSFET 分别选用了威兆和 APM 的产品,均针对无线充电应用进行了优化。

Teardown of CUKTECH 15 Charging Station (TA1406U)

散热与用料

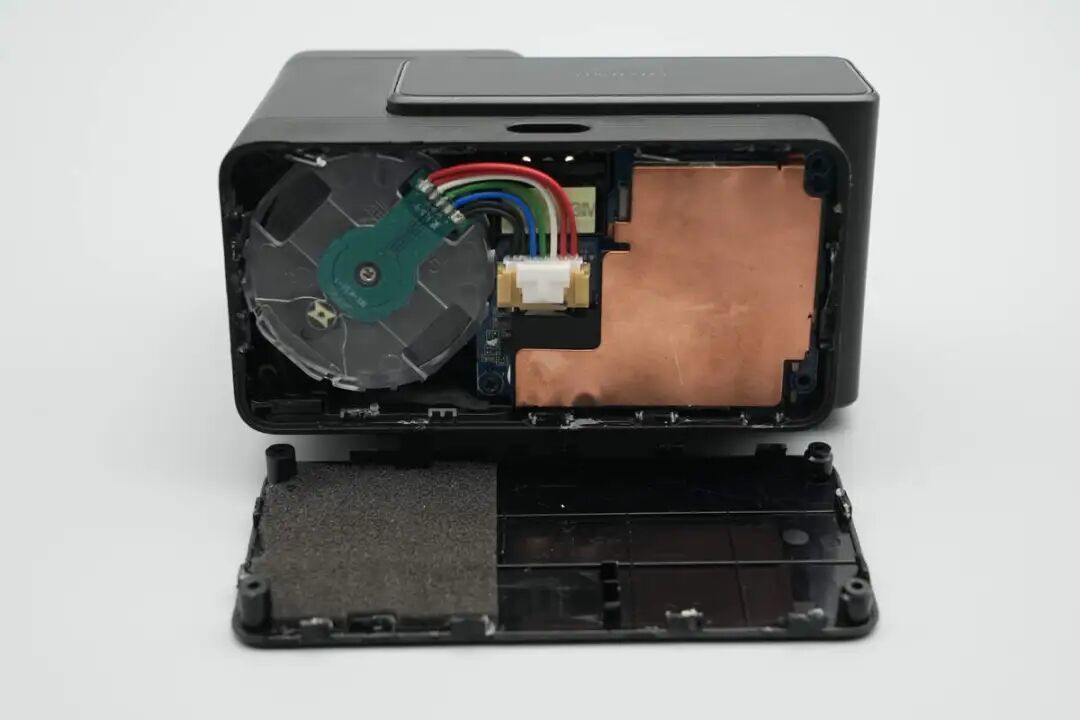

散热方面,整个 PCBA 模组不仅覆盖有大面积的紫铜散热片,还在 PFC 电感、LLC 变压器等主要发热源与散热片之间填充了导热垫和导热胶进行加固和热量传导。电容等关键元器件均选用 Koshin(坤兴)等知名品牌,耐温等级达到 125°C。Y 电容则使用了体积小巧的 TRX 贴片 Y 电容,这些细节共同保证了产品在高负载下的长期稳定性。

Teardown of CUKTECH 15 Charging Station (TA1406U)

通过对 CUKTECH 15 充电站的全面拆解,其内部展现出的扎实用料和先进技术方案,尤其是在高压部分采用 GaN 器件,无疑为其高性能提供了有力支撑。这种透明化的设计思路,是否能让更多消费者对国产品牌的快充产品建立新的认知?
