一、霍尔效应基础原理（核心）

霍尔效应：当通电半导体薄片置于垂直磁场中时，在垂直于电流和磁场的方向上产生电压差。

简化示意图：

```

↑ 磁场B (垂直向纸面外)

|

┌───────────┐

│ │

│ I→ │ 电流I (向右)

│ │

└───────────┘

↑

│

霍尔电压VH (上正下负)

```

原理详解：

1. 半导体薄片中通电流I，电子(负电荷)向《相反方向》移动

2. 垂直磁场B使电子受《洛伦兹力》(左手定则)向一侧偏转

3. 电子在一侧积累，另一侧带正电，形成霍尔电场

4. 电场力与洛伦兹力平衡时，两侧产生稳定电压差VH

霍尔电压公式：VH = K × I × B / d

- K：霍尔系数(材料特性)

- I：电流强度

- B：磁场强度

- d：薄片厚度

二、霍尔开关内部结构与工作流程

核心组成：霍尔元件 + 信号处理电路(放大、比较、输出)

结构方框图：

```

电源 → 稳压器 → 霍尔元件 → 放大器 → 施密特触发器 → 输出级

```

工作流程分步图解：

1，无磁场状态：

- 霍尔元件无输出电压(VH≈0)

- 放大器输出低电平

- 触发器保持初始状态(通常输出高电平)

- 三极管截止，负载不工作

2， 磁场接近(≥BOP)：

- 磁场强度达到工作点阈值BOP

- 霍尔元件产生足够大的VH

- 放大器放大VH并触发施密特电路

- 触发器翻转，输出低电平

- 三极管导通，负载工作(如电机、LED)

3️⃣ 磁场离开(

- 磁场减弱至释放点阈值BRP

- 触发器复位，输出回到高电平

- 三极管截止，负载停止工作

关键特性：

- 磁滞现象：BOP > BRP，防止磁场边缘抖动引起误触发

- 非接触检测：无需物理接触即可感知磁场

- 响应迅速：检测时间可达微秒级

三、典型工作模式示例

模式1：单极性霍尔开关

- 仅对单一磁极(如S极)响应

- 磁场靠近(S极)→输出低电平

- 磁场离开→输出回到高电平

模式2：双极性霍尔开关

- 对N极和S极有不同响应

- S极靠近→输出低电平

- N极靠近→输出高电平

- 无磁场→保持上一状态(锁存功能)

模式3：全极霍尔开关

- 对任何磁极(N或S)靠近均响应

- 磁场接近→输出低电平

- 磁场离开→输出高电平

四、实际应用示例

应用1：TWS耳机充电盒

- 盒盖内置磁铁，底座安装霍尔开关

- 开盖→磁场远离→霍尔输出高电平→耳机开机

- 关盖→磁场靠近→霍尔输出低电平→耳机充电

应用2：智能门锁

- 锁舌处安装磁铁，门框装霍尔开关

- 门关闭→磁场靠近→输出低电平→触发电子锁

- 门开启→磁场远离→输出高电平→报警系统解除

应用3：无刷电机位置检测

- 电机转子上安装磁环，定子上放置3个霍尔开关

- 转子旋转→磁场变化→三个霍尔输出不同组合(如110、101)

- 控制器解读信号，精确控制绕组电流，实现高效运转

五、霍尔开关优势总结

1. 非接触式检测：无磨损，寿命长(可达10万小时)

2. 高可靠性：不受粉尘、油污影响，适应恶劣环境

3. 响应快速：微秒级反应，适合高速检测场景

4. 低功耗：可由电池长期供电(如智能手表)

5. 体积小巧：可集成至微小设备(如TWS耳机)

6. 抗干扰强：磁滞特性消除信号抖动

7. 多种输出：可适配数字电路(高低电平)或模拟电路

8. 灵活安装：只需磁场对准，位置自由度高

9. 安全可靠：无触点设计避免电弧，适合易爆环境

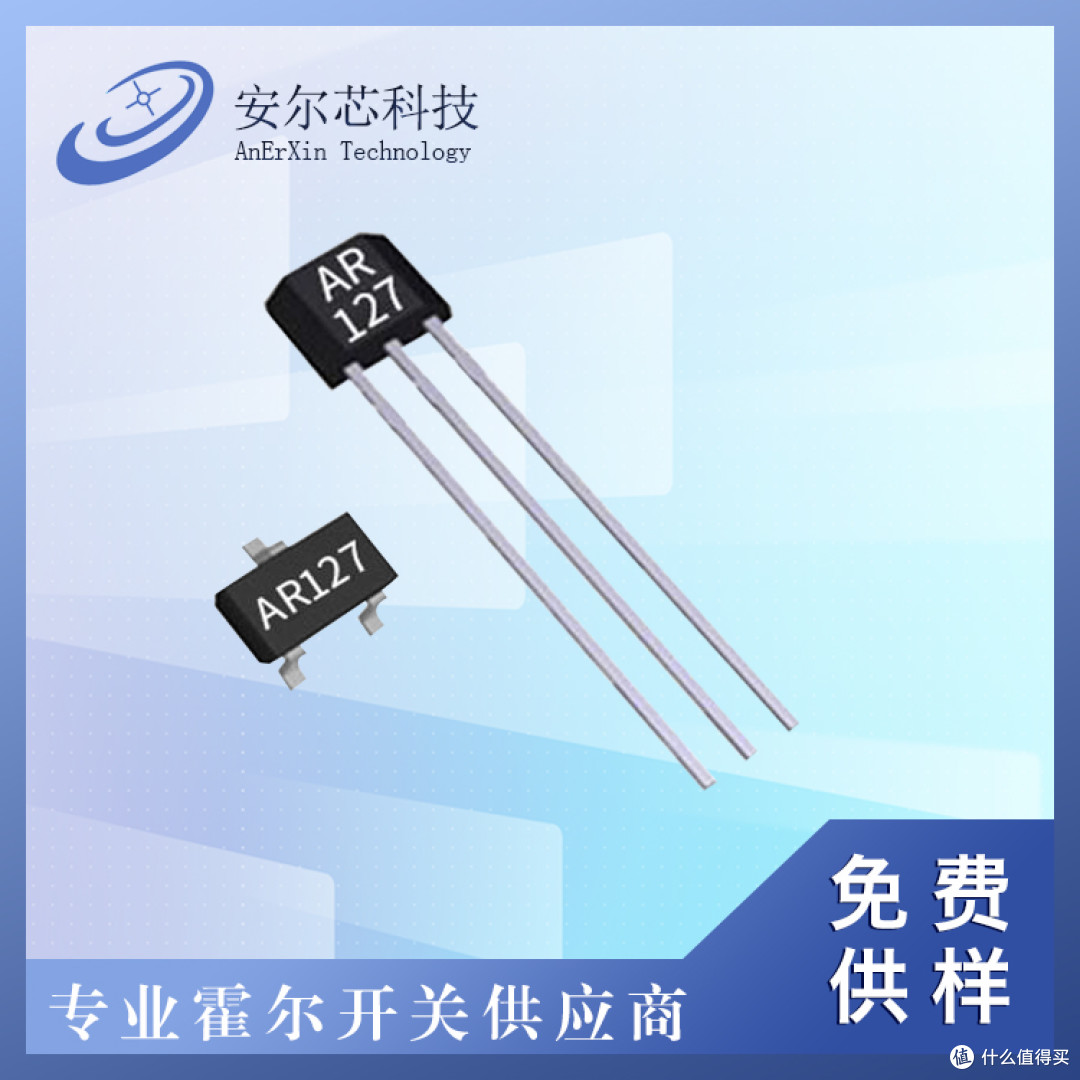

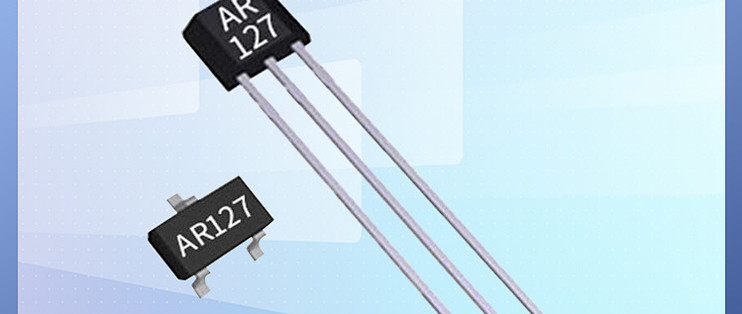

10. 成本经济：批量生产价格低廉，性价比高(AR160，AR127)

霍尔开关基于霍尔效应，通过检测磁场变化控制电路通断，具有非接触、高可靠、长寿命等优势，广泛应用于消费电子、智能家居、汽车电子等领域。理解其工作原理，有助于更好地选择和应用这一高效的传感技术。

【原理回顾】：磁场→霍尔元件→电压→放大→触发→输出→控制负载
