八通道相参！安铂克科技APMC3系列射频信号源实现1U高密度集成
2025-09-15 14:15:47
0点赞
0收藏
0评论
APMC3系列作为一款经济型高密度射频信号源，在一个标准1U机箱内集成了多达8个独立可编程的射频输出通道。每个通道的输出频率覆盖10 MHz至3 GHz，具备优异的性能表现：在1 GHz输出时，相位噪声低至-130 dBc/Hz@20 kHz，同时各通道之间能够保持长期稳定的相参关系，非常适合多天线系统、相控阵雷达、大规模MIMO等需要通道间高相位一致性的应用场景。
八通道相参！安铂克科技APMC3系列射频信号源实现1U高密度集成

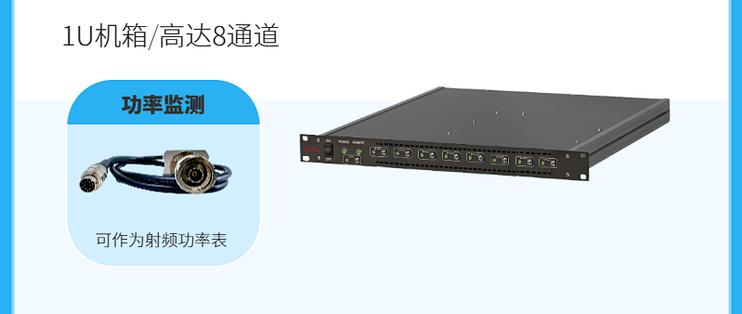

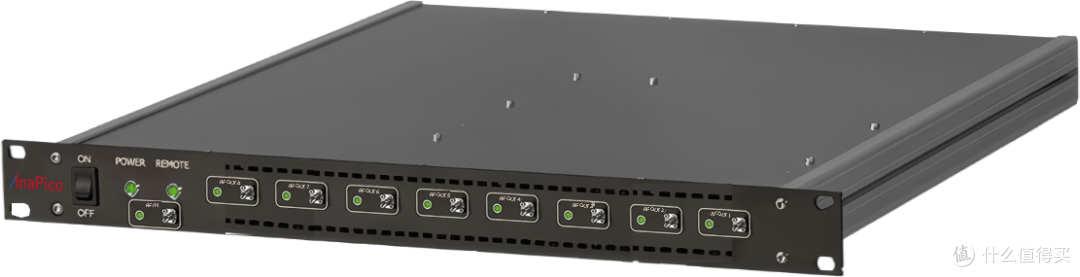

安铂克科技APMC3系列多通道相参射频信号源APMC3系列甚至还额外提供一路单独的功率监测输入通道，配合标配功率检测传感器探头可分别对任意一路输出信号的功率进行高精度的检测确保每路输出信号的功率保持高度一致。该通道也可以作为独立的射频功率表对外部其他射频信号进行精确的功率测量。
此外，该仪器提供了 USB 和LAN的通信接口。每个接口都支持使用 SCPI 1999 命令集进行简便快速的通信。可以从任何主机系统快速实现对仪器的远程控制。针对 Matlab、LabView、C++ 等商业可用工具的各种编程示例使得控制实现非常简单直接。
主要特征
输出频率：10MHz~3GHz；
极低相位噪声：≤-130dBc/Hz@20kHz（1GHz）
独立相参输出通道：最多8
功率动态范围：-10dBm~+18dBm
额外一路功率监测通道
功率监测范围：-50dBm~+20dBm
功率监测准确度：±0.5dB
体积紧凑：标准1U机箱
机箱尺寸：
标准1U高度上架机箱
宽 X 长 X 高 = 428 X 467 X 44 mm

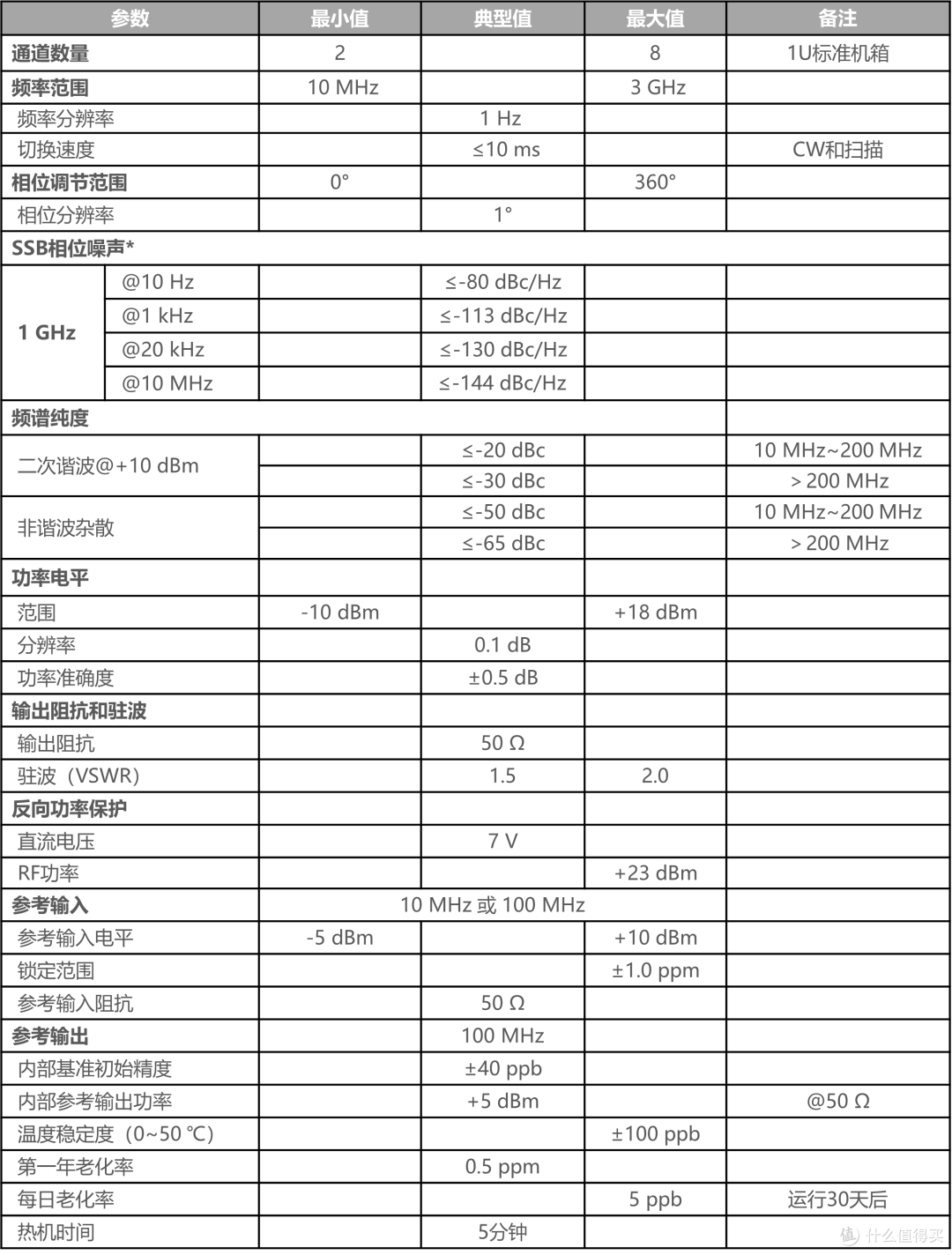

安铂克科技APMC3系列多通道相参射频信号源技术指标

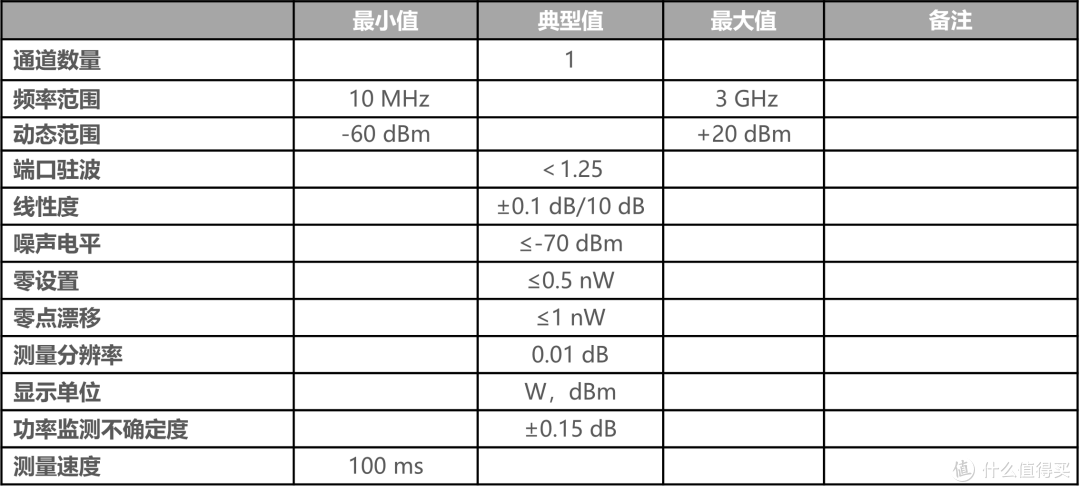

功率监测输入通道（选件AP3）：

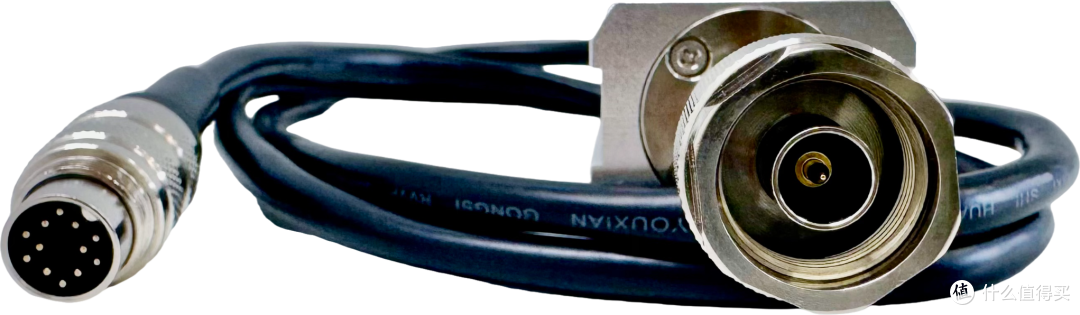

功率计探头
主要订货信息：
主机：
APMC3-2：频率输出范围10 MHz~3 GHz两通道相参射频信号源；
APMC3-3：频率输出范围10 MHz~3 GHz三通道相参射频信号源；
APMC3-4：频率输出范围10 MHz~3 GHz四通道相参射频信号源；
APMC3-5：频率输出范围10 MHz~3 GHz五通道相参射频信号源；
APMC3-6：频率输出范围10 MHz~3 GHz六通道相参射频信号源；
APMC3-7：频率输出范围10 MHz~3 GHz七通道相参射频信号源；
APMC3-8：频率输出范围10 MHz~3 GHz八通道相参射频信号源。
选件：
选件AP3：额外增加一路10 MHz~3 GHz功率检测通道及探头；
选件APM：脉冲调制选件（每通道单独选件）。
更多详情欢迎关注安铂克科技：https://www.anapico.net.cn/product-item-29.html
