饼のPC硬件 篇十八:先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

2021-02-15 21:55:15 5点赞 14收藏 13评论

分享你的2021种草计划,聊聊你的完美避坑故事,2月3日-3月11日参与#2021种草计划#征稿,畅所欲言种草不打烊,只要晒出你的购买经验,就有机会赢取最高1000元京东E卡>>>查看活动详情

创作立场声明:钱乃身外之物,他只是会时不时变一种形态陪伴在你身边,自费购入。未经许可严禁转载。

最近的ITX市场可谓是越来越热闹了,相较于前几年ITX市场几乎都限定于高级玩家的情况不同,现在越来越多的普通玩家也开始注意到ITX市场了,特别是先马趣造这款机箱出来后彻底算是引爆了这个市场。虽然现在的500W以下的铜牌SFX电源价格方面都还不错,但这个功率是没办法满足现在最新的中端平台功耗需求。我就试过用全汉的MS450带锐龙R7 3700X+RTX3070这种组合,结果就是下图。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

在显卡以及CPU同时满载的情况下,显卡的电源接口侦测到电源功率不足而开始报警闪红灯了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

转眼去看了一下当时650W的金牌SFX电源市场,基本都还是在一个极其高端的价位,不是一般玩家能够接受的。直到今天杀价小王子先马入场,推出了金钻系列SFX电源才终于出现了一款价格能够让平民玩家也能接受的高功率金牌SFX电源,那么这款以极低价格杀入SFX电源市场的产品是否有因为价格的下探而出什么猫腻呢?那就得搞一个回来亲自试用看看了。

一、开箱

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

外包装依旧是大家非常熟悉的“先马金牌”风格,辨识度还是非常高的,80PLUS金牌认证的LOGO打得大大的,据我所知先马金钻系列SFX其实应该是打算跟先马趣造差不多时候上市的,但是80PLUS金牌认证拖了时间,导致这段时间才真正上架。质保方面有五年全国联保,还不错,属于中高水准的质保限量。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

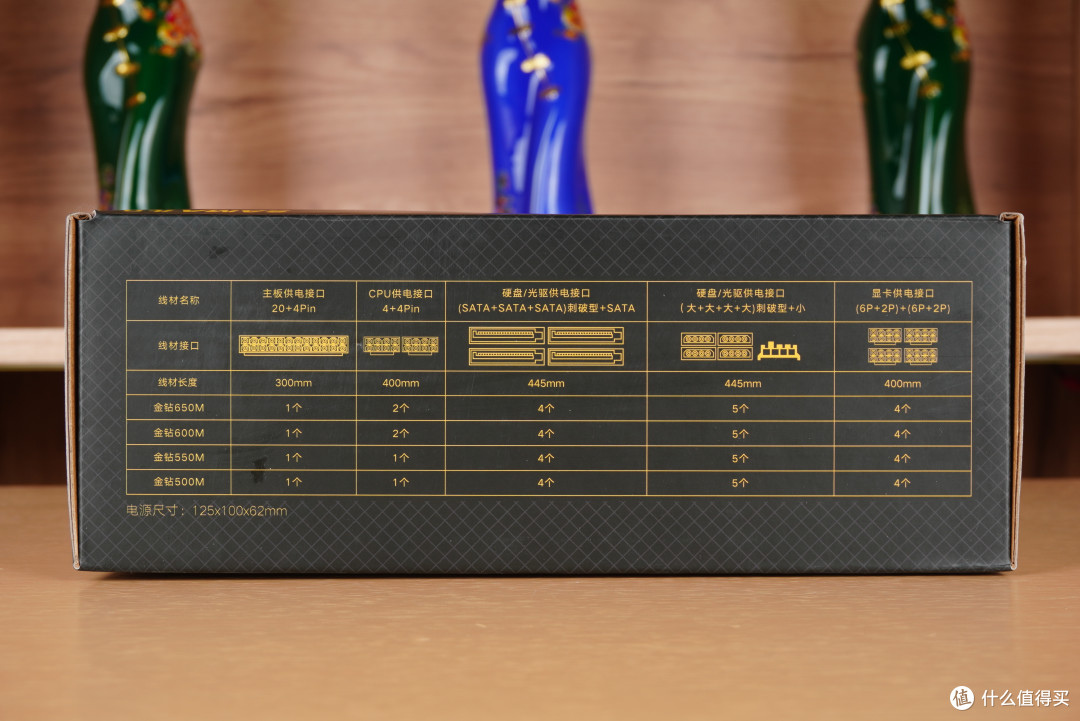

在包装顶部还标注了详细的供电接口以及线材长度,具体规格下面我们再细谈,不过值得注意的一点是即使是金钻的入门级500W的型号显卡供电接口数量都是清一色的4个6+2PIN接口,这点非常值得点赞。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

打开包装还是那一套非常豪华的绒布袋包裹套装,电源以及线材都分开包装,周围珍珠棉包裹,保护还是到位的。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电源本体以及所有配备的线材,下面先来看看线材吧。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

线材方面先马金钻依旧是延续了国产厂家一贯的大方手法,数量给足给够,一看这排开的数量就知道远比一般SFX电源的线材数量要多上不少。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

由于先马金钻系列是SFX电源,因此线材长度方面是要比常规ATX电源的线材长度要短上一些的,以此来适应ITX机箱内部更小的容积。比如这条24PIN主板供电线长度就为300mm。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

CPU供电线方面金钻系列600W打上的功率版本都给足了两条8PIN线材,这种规格我还是第一次在SFX电源上看见的,毕竟一般的ITX主板都是只有一个8PIN的CPU供电接口,这个应该是为了配合先马趣造或者一些类似的M-ATX机箱装机时候使用的,毕竟现在锐龙平台的B550系列的M-ATX主板有不少顶级型号都配备了8+4PIN的供电接口。线材长度方面为400mm。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

显卡供电线则全系标配了两条双6+2PIN的线材,也就是一共有4个8PIN的显卡供电接口,这也是我首次在650W级别的SFX电源上遇到的,正常的650W级别SFX电源都一般只有2个8PIN显卡接口供电。先马金钻标配4个意义也很明显了,为的就是应付那些RTX3080、RTX3070甚至一些极端的RTX3060TI顶级非公显卡所配备的3PIN或者4PIN电源接口,毕竟现在能够放进这些顶级非公显卡的ITX机箱也不少了。线材长度方面为400mm。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

剩下的就是常规的SATA电源接口以及大4D接口了,数量方面SATA电源接口有4个,大4D接口有5个,是完全足够使用的。线材长度方面为445mm。总的来看线材方面数量不仅充足,还很富裕,甚至要比同功率的ATX电源在主要接口数量方面甚至要多,对于ITX迷你平台来说足够使用了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻650M电源,属于标准SFX规格产品,额定功率650W,为全模组线材设计,通过了80Plus金牌认证。标准SFX电源的最大优势是体积小巧,100x125x62mm的尺寸单手即可掌握,在如此小的空间上做大功率电源对于电源厂商的技术实力是一个很大的考验。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻配置的92mm智能风扇根据电源负载情况来自动调节转速,达到静音散热的效果,不过比较遗憾的是缺少低负载停转特性,要是先马能在后续产品加上风扇低负载停转的话就更好。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻SFX电源表面的喷漆采用了与先马趣造机箱非常类似的喷漆工艺,手感以及质感非常不错,颜色方面应该也是跟灰色先马趣造是同一个灰色。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

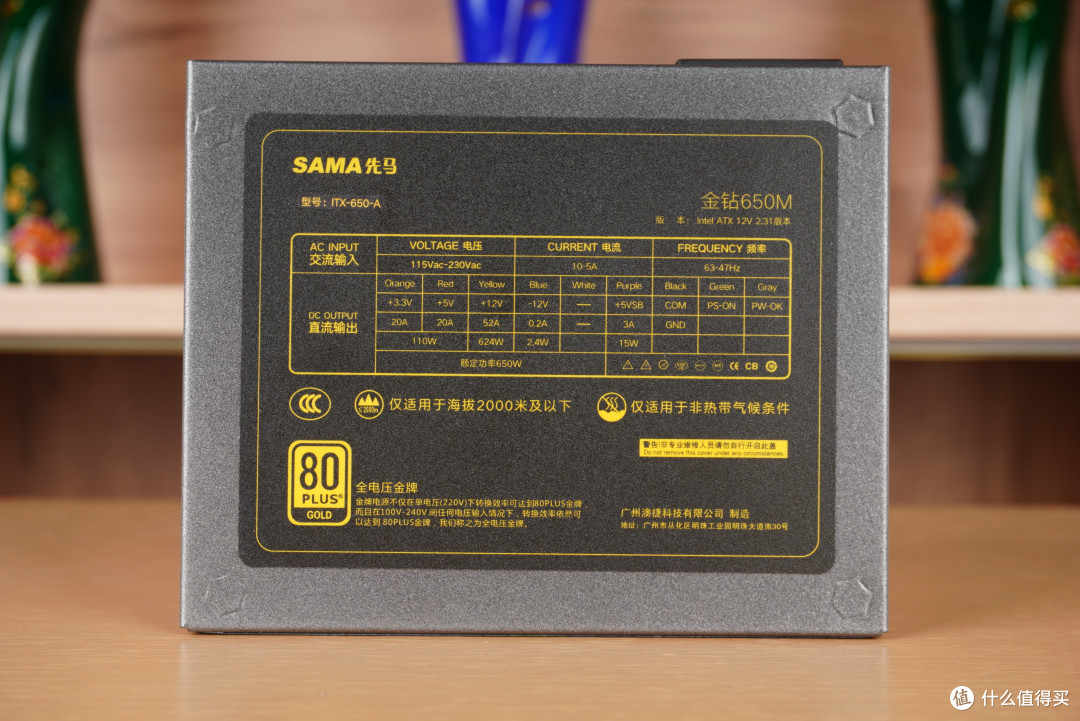

先马金钻650M电源额定功率为650W,基于主动式PFC+半桥LLC谐振拓扑+同步整流+DC to DC结构打造,单路+12V输出设计,其中+12V最高电流为52A,相当于额定输出624W;+5V与+3.3V均为额定20A输出,联合输出功率为额定110W;+5V待机输出电流最高3A,-12V则为额定0.3A输出。从输出参数来看,先马金钻650M完全可以满足绝大部分平台特别是迷你小钢炮平台的使用需求。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

不过电源比较遗憾的还是缺少独立的AC输入开关,虽然这对于SFX电源来说无伤大雅,但有总好过无是吧。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电源采用全模组接口设计,其中24pin主供电对应的模组接口是10+18pin的组合接口;8pin模组接口则对应显卡的PCI-E供电接口与主板的CPU供电接口,共计有4个;5pin模组接口则用于扩展SATA供电接口与D型4pin供电接口,共计有3个。不过不知道为啥没有标注对应的接口,应该可能由于我这个是早期批次的问题吧。下面就来简单的拆解看看吧。

二、拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻的拆解算是比较简单,但有点点阴险,顶部外壳螺丝就图上的两颗。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

另外还有两颗则藏在了模组接口贴纸下面,我可是找了好久才找到,不然外壳都被我撬变形了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻SFX电源使用的风扇是POWERYEAR的PY-9215L12S,规格为DC 12V/0.1A,92mm直径,从参数上来看转速不会太高,保证了静音与散热效能。不过这个牌子的风扇好像先马一直都用在之前的ATX金牌电源上面,稳定性以及寿命应该是经得起考验的。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻650M电源基于ATX12V 2.52规范开发,采用主动PFC+半桥LLC谐振拓扑+同步整流+DC toDC结构,模组接口采用的是PCB直插式设计,+5V/+3.3V的DC to DC电路也布置在独立PCB上,内部元件排列整齐。相较于普通ATX电源,内部空间明显拥挤了许多,很多在ATX电源上占据整个宽度或者长度的电路都缩到了非常小的一个空间上,对于SFX电源来说也是无奈之举。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电源两侧均有塑料片进行绝缘处理。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

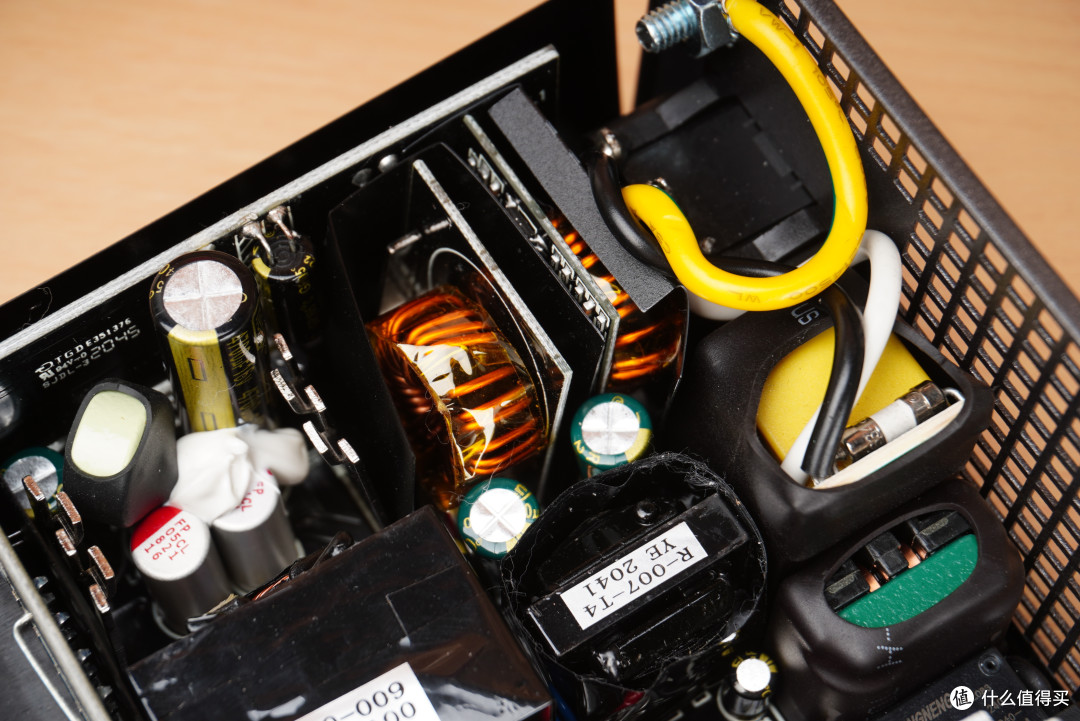

电源的一级、二级EMI电路都被用热缩管紧紧包裹起来,并且也由常规的水平布置改为了立体布置,也就是被竖了起来,可以明显看到一级EMI电路上露出来的保险丝以及X电容。以往能在ATX电源占据整个宽度的二级EMI电路被压缩到剩下一丢丢的地方,可见SFX电源内部的空间是有多么捉襟见肘的了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

整流桥由于元间相互阻挡的原因无法观察到具体型号。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻650M的主动式PFC电路,采用了一体封闭式PFC电感。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

其中PFC的开关管也采用了加厚型散热片。但由于元件相互阻挡的原因无法观察到具体型号。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电容来自承兴的470μF/450V/105℃,承兴电容也一直是先马的挚爱,一直在金牌电源上均有使用,质量以及稳定性方面同样也是历经考验的。而在470Μf的容量对于650W电源来说绰绰有余了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电源都采用了采用半桥LLC谐振方案打造,配置有2个主开关管,共用散热片,型号均为SRC60R140B,具体规则暂未查到。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻650M电源主变压器,根据变压器上所贴的参数,极有可能是金牌电源上的同款变压器。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马金钻650M电源的+5V与+3.3V采用DC to DC设计,相较于普通电源的++5V与+3.3V均在同一块PCB的情况,金钻650M的+5V与+3.3V均单独配置有独立的子PCB,采用了常规的开放式电感并使用固态电容进行滤波。由于电源的+12V采用同步整流设计,整流管与续流管均布置在PCB底面,所以暂时无法确认所使用的的MosFET具体型号。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

电源的模组插口采用了直插式设计,并且通过侧板与电源的主电路相连接。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

模组接口有小量的固态电容进行滤波。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

根据模组板上的丝印日期可以看出先马金钻电源的方案应该是新鲜研发的,2020年10月底才定好的方案,并不是套公版方案的,不过从具体的元器件上看,应该是利用了不少金牌现有器件进行设计的。下面就来看看我现在这套新中高端平台满载时候还会不会出现显卡供电不足的情况吧。

三、上机

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

CPU方面这次升级到了锐龙R7 5800X,功耗也从锐龙R7 3700X的65W提高到105W,考验压力增加了不少。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

显卡依旧是ROG的RTX3070 O8G,功耗为280W。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

机箱方面自然是先马趣造啦,白色版本。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

性价比超级的金钻电源搭配性价比同样爆表的趣造机箱,简直就是绝配,完全可以抛弃ATX电源了,能给趣造内部省出不少空间,电源的线材也不用跟显卡抢位置了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

性价比超级的金钻电源搭配性价比同样爆表的趣造机箱,简直就是绝配,完全可以抛弃ATX电源了,能给趣造内部省出不少空间,电源的线材也不用跟显卡抢位置了。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

在开机并且双烤满载一段时间后显卡的供电接口处并没有再出现闪烁红灯提示电源功率不足的现象了,看来650W的功率是足够带R7 5800X+RTX3070这种组合的。

先马趣造最佳搭档、高功率SFX电源压价小能手,先马金钻650M SFX电源开箱拆解

四、总结

作为先马首发的SFX电源产品线,金钻650M一出来就直接继承了“压价小能手”这个先马祖传称号了,直接把以往高功率的SFX电源那个高高在上的价格给直接压了下来,首发直接以509的价格开卖,在金牌效率的SFX电源里面能够有这个价格应该还是第一家,至少在我认识的正常牌子里面暂时没有一款能够达到这个价格。用料方面虽说算不上极品,毕竟价格摆在这里嘛,但是应付正常功率使用是绝对没问题的。按照传统,后续价格是肯定还会继续下探的,并且加上这比不知道哪天就跑路的小作坊牌子好上许多的实打实有先马作为后盾的5年质保,可以遇见的是这又将会是一款极具竞争力的爆款产品。不过话又说回来,这价格下探对于所有玩家来说都是好事,起码高功率的SFX电源也能够逐渐平民化了,受惠的还是玩家嘛。
