拆解报告:网易云音乐氧气真无线耳机MINI版

2021-01-17 23:31:00 5点赞 11收藏 3评论

音频内容平台拥有丰富的内容资源和庞大的线上用户群体,对于音频类产品来说是最合适的销售平台。很多平台不局限于卖别人的产品,也推出了自己品牌的音频产品,像酷狗、爱奇艺、网易云音乐喜马拉雅等都有尝试,此前我爱音频网也拆解过很多。

今天我们要拆解的是网易云音乐氧气真无线耳机MINI版,这是一款入门级的产品,单耳重量约3.1克,加上充电盒总重量不到40克,比较小巧;耳机采用蓝牙5.0芯片,支持单双耳使用;内置13mm大尺寸动圈单元;耳机支持触控,三击可唤醒手机的语音助手;IPX5防水可运动和户外使用;耳机单次使用续航约3小时,充电盒可额外充电4次。下面一起来看我爱音频网的详细拆解。

此前我爱音频网拆解过网易云音乐氧气真无线耳机LITE版、网易云音乐真无线耳机—音乐π、网易云音乐蓝牙音频接收器和网易云音乐 MB1 蓝牙音箱

一、网易云音乐氧气真无线耳机MINI版 开箱

拆解报告:网易云音乐氧气真无线耳机MINI版

包装盒以灰色打底,左上角是网易云音乐的品牌名和Logo,耳机渲染图占据画面中心位置,底部是中英文对照的产品名“网易云音乐氧气真无线耳机MINI版”。

拆解报告:网易云音乐氧气真无线耳机MINI版

包装盒背面介绍了耳机的几个特点:蓝牙5.0芯片、小巧便携、半入耳式设计、13mm大动圈单元、敲击控制、总续航20小时。

拆解报告:网易云音乐氧气真无线耳机MINI版

包装盒底部产品信息,网易云音乐氧气真无线耳机MINI版,产品型号ME05TWS,蓝牙版本V5.0,无线传输有效距离10米;频响范围20Hz-20KHz;喇叭阻抗32Ω;麦克风灵敏度106±3dB;续航时间,单耳机约4小时(50%音量),搭配充电盒约20小时。

拆解报告:网易云音乐氧气真无线耳机MINI版

包装盒内物品,耳机和充电盒、充电线和使用说明书等。

拆解报告:网易云音乐氧气真无线耳机MINI版

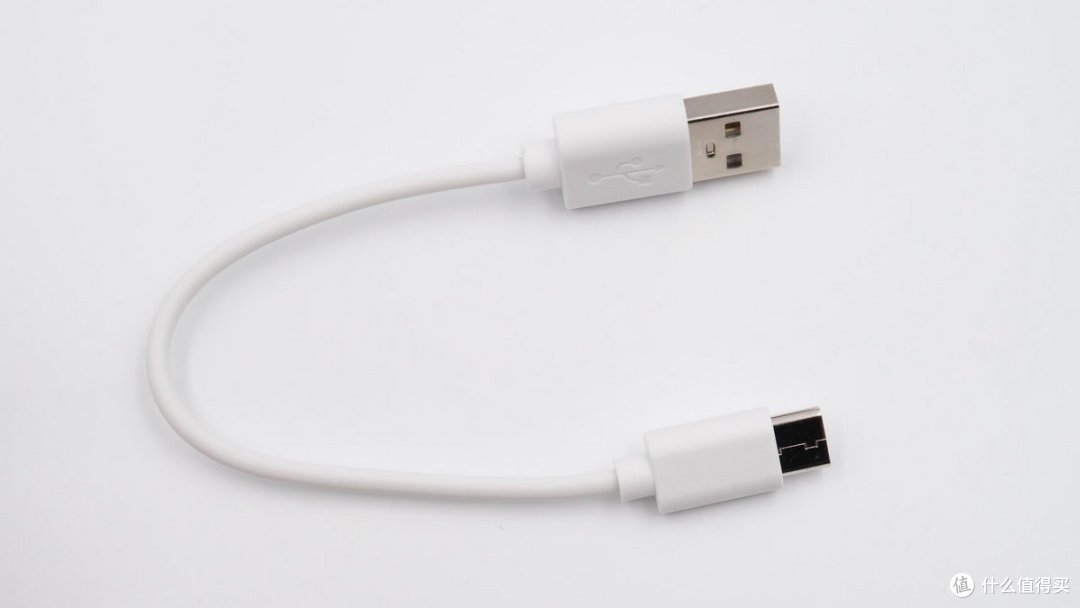

充电线为USB-A to USB Type-C接口。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒外观展示,白色机身,小方盒设计,侧边有弧度便于握持。盒盖中间位置有网易云音乐的品牌Logo。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒正面有一个状态指示灯。

拆解报告:网易云音乐氧气真无线耳机MINI版

USB Type-C充电接口位于充电盒背部,内凹设计。

拆解报告:网易云音乐氧气真无线耳机MINI版

我爱音频网采用ChargerLAB POWER-Z KT002便携式电源测试仪对网易云音乐氧气真无线耳机MINI版进行有线充电测试,输入功率约为1W。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机平放在充电盒内。

拆解报告:网易云音乐氧气真无线耳机MINI版

盒盖内侧的产品信息,型号ME05TWS,电池容量:320mAh 3.7V/1.18Wh(MAX)。输入5V⎓1A,输出5V⎓320mA,中国制造。

拆解报告:网易云音乐氧气真无线耳机MINI版

给耳机充电的Pogo Pin特写。

拆解报告:网易云音乐氧气真无线耳机MINI版

网易云音乐氧气真无线耳机MINI版。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机和充电盒共重32.9克。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒单独重量26.5克。

拆解报告:网易云音乐氧气真无线耳机MINI版

左右耳机共重6.5克。

二、氧气真无线耳机MINI版 充电盒拆解

拆解报告:网易云音乐氧气真无线耳机MINI版

首先来拆解充电盒,看看采用了哪些电源管理芯片。撬开充电座舱取出内部结构。

拆解报告:网易云音乐氧气真无线耳机MINI版

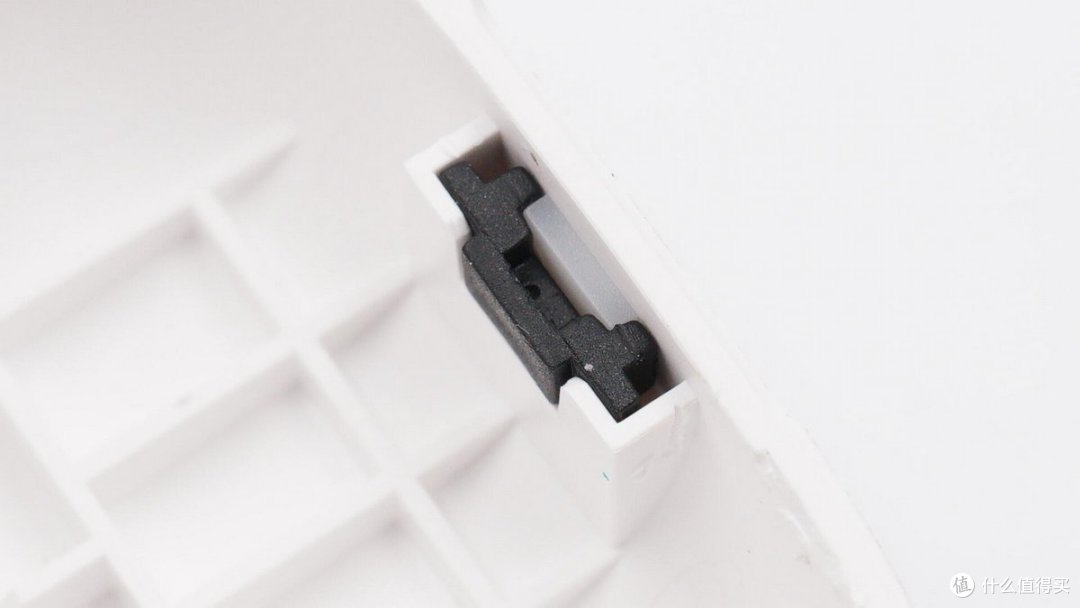

指示灯位置的保护罩,避免漏光;白色材料用于导光。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒内部结构展示,充电接口所在的PCBA使用螺丝固定。

拆解报告:网易云音乐氧气真无线耳机MINI版

取出内部电路,充电座舱内侧展示,耳机柄位置有两块磁铁用于磁吸固定耳机,盒盖开启处有一颗磁铁用于吸附盒盖。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒内部电路展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒内部电路另一侧展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

USB Type-C充电接口过孔焊接,确保插拔的稳定性;正极对地有稳压管进行过压保护,两颗电阻用于取电。

拆解报告:网易云音乐氧气真无线耳机MINI版

PCBA另一侧特写。

拆解报告:网易云音乐氧气真无线耳机MINI版

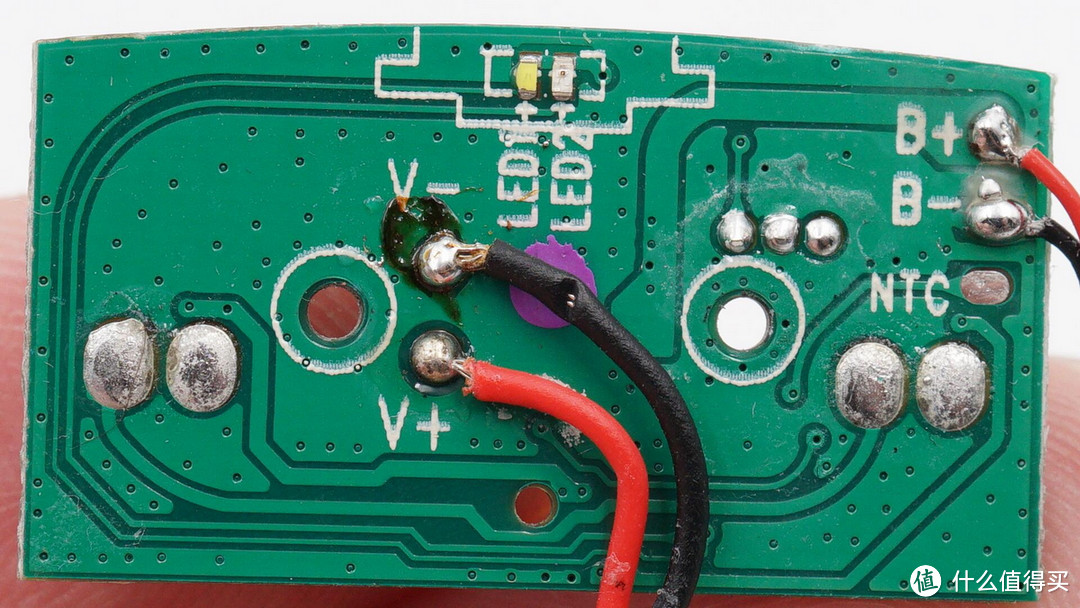

充电盒主PCBA一侧电路展示,中间是电源输入的焊点,右侧是电池导线的焊点。

拆解报告:网易云音乐氧气真无线耳机MINI版

主板另一侧电路展示,耳机充电触点有TVS进行静电防护。

拆解报告:网易云音乐氧气真无线耳机MINI版

思远半导体SY8810是一款专为TWS耳机充电仓设计的高性价比SoC芯片。

思远半导体SY8810采用QFN-16封装,集成了智能化的电池充放电管理功能和充电仓的控制管理功能。其中电池充放电管理功能包括:高达1A充电电流的开关式锂电池充电管理,效率高达93%;内置NTC温度保护功能,能够实现对锂电池的温度保护和分段充电电流调节;充放电带智能路径管理功能,在同时进行电池充放电的时候,放电优先;高达1A的5V升压放电输出电流,并针对TWS耳机的应用进行了DC-DC升压效率转换优化,在0.1A小电流输出时效率为93%;独立的两路输出确保了对TWS两个耳机进行充电时候的安全可靠性和智能化控制。

思远半导体SY8810还集成了充电仓的智能控制管理功能,包括按键控制开关及支持HALL传感器检测充电仓开盒关盒;双路独立的耳机入仓、出仓检测功能;耳机放入自动启动充电输出-耳机充满自动关闭输出进入待机模式;多种LED指示灯UI功能-支持1~4颗LED灯状态指示。SY8810极大地简化了TWS充电仓的产品设计,无需复杂的外围电路,只需要单芯片和简单的外围被动器件,就能够实现TWS充电仓产品设计。

据我爱音频网拆解了解到,思远半导体的TWS耳机充电盒电源管理芯片目前已被OPPO、小米、realme、百度、万魔、233621、传音、魔宴、创新科技等众多知名品牌采用。

拆解报告:网易云音乐氧气真无线耳机MINI版

充电盒采用软包电池,型号WEL701435,额定电压3.7V,额定容量320mAh,能量1.18Wh。

拆解报告:网易云音乐氧气真无线耳机MINI版

电池保护板特写,负责电池的过充过放过流保护功能。

拆解报告:网易云音乐氧气真无线耳机MINI版

给耳机充电的镀金Pogo Pin,过孔焊接在主板上。

拆解报告:网易云音乐氧气真无线耳机MINI版

丝印1217 031A的霍尔元件,用于实现耳机的开盖即连功能。

拆解报告:网易云音乐氧气真无线耳机MINI版

两颗LED指示灯特写。

三、氧气真无线耳机MINI版 耳机拆解

拆解报告:网易云音乐氧气真无线耳机MINI版

下面我们继续来拆解耳机部分,网易云音乐氧气真无线耳机MINI版为柄式半入耳设计,且重量较轻,让佩戴更轻松。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机柄外侧是一个平面,顶部是指示灯,指示灯下方是触控区域;底部有点阵装饰,并且将通话麦克风的拾音孔隐藏其中。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机柄内侧的充电触点和L/R左右标识。

拆解报告:网易云音乐氧气真无线耳机MINI版

机身一侧的泄压孔,内有金属防尘网。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机内侧的泄压孔,内有金属防尘网。

拆解报告:网易云音乐氧气真无线耳机MINI版

出音嘴处同样采用金属防尘网,阻止异物进入。

拆解报告:网易云音乐氧气真无线耳机MINI版

首先拆开音腔位置的壳体。

拆解报告:网易云音乐氧气真无线耳机MINI版

内部主要是扬声器单元和软包电池。

拆解报告:网易云音乐氧气真无线耳机MINI版

取出电池可看到内侧的主板。

拆解报告:网易云音乐氧气真无线耳机MINI版

泄压孔内侧的防尘网。

拆解报告:网易云音乐氧气真无线耳机MINI版

拆开耳机外侧盖板,看到耳机采用条形主板。

拆解报告:网易云音乐氧气真无线耳机MINI版

盖板内侧特写。

拆解报告:网易云音乐氧气真无线耳机MINI版

顶部是指示灯的导光柱,下面是触摸检测的PAD。

拆解报告:网易云音乐氧气真无线耳机MINI版

底部是通话麦克风的保护罩,有防尘网。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机柄内部展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

取出主板,耳机柄底部有吸附座舱的磁铁。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机内部电路展示,扬声器单元和电池通过导线连接至主板。

拆解报告:网易云音乐氧气真无线耳机MINI版

耳机内部电路另一侧展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

软包电池与一元硬币的尺寸对比。

拆解报告:网易云音乐氧气真无线耳机MINI版

软包电池型号WEL401013,额定电压3.7V,额定容量30mAh,能量0.111Wh。

拆解报告:网易云音乐氧气真无线耳机MINI版

电池正负极镍片同侧。

拆解报告:网易云音乐氧气真无线耳机MINI版

扬声器单元一侧展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

扬声器单元尺寸约13mm,与官方宣传一致。

拆解报告:网易云音乐氧气真无线耳机MINI版

条形主板与一元硬币的尺寸对比。

拆解报告:网易云音乐氧气真无线耳机MINI版

主板一侧电路展示。

拆解报告:网易云音乐氧气真无线耳机MINI版

主板另一侧电路展示,电池和扬声器导线焊点处使用蓝色胶水加固。

拆解报告:网易云音乐氧气真无线耳机MINI版

网易云音乐氧气真无线耳机MINI版的主控芯片是中科蓝讯“讯龙系列”BT8896A蓝牙音频SoC,该芯片主要针对TWS耳机市场,具有32位RISC-V处理器,支持DSP指令集,运行频率最高125MHz。芯片采用QFN20 3×3小型封装,适用于各种TWS小型耳机。

中科蓝讯BT8896A专为TWS耳机应用设计,芯片高度集成化,PCB外围物料精简。通讯协议支持蓝牙5.0 双模,支持APP应用。解码格式支持SBC/mSBC、AAC,内置10段参量式均衡器。内置5V充电触点单线通讯、内置锂电池充电管理电路,适用于智能充电仓应用。支持主副耳无缝切换。通话部分内置单MIC ENC降噪/AEC回音消除算法。原厂提供配置化编程工具,方便客户产品迅速投入市场。

据我爱音频网拆解了解到,目前已经在360、AMOI夏新、Defunc、联想、PHILIPS飞利浦、山水、VANTEENIE梵蒂尼等众多品牌的耳机产品中看到中科蓝讯芯片。

拆解报告:网易云音乐氧气真无线耳机MINI版

贴片陶瓷天线特写,用于传输无线信号。

拆解报告:网易云音乐氧气真无线耳机MINI版

丝印0f13的一体化电池保护IC,用于电池过充过放过流保护。

拆解报告:网易云音乐氧气真无线耳机MINI版

永嘉微电科技233DG单按键触摸检测芯片,内建稳压电路,提供稳定的电压给触摸感应电路使用。

拆解报告:网易云音乐氧气真无线耳机MINI版

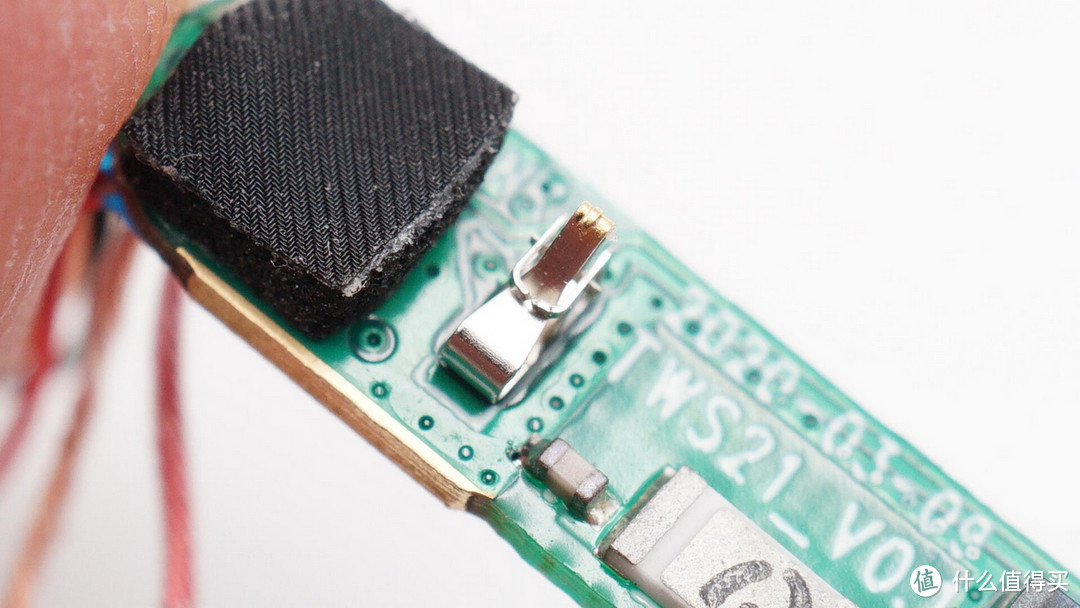

连接触摸PAD的金属弹片。

拆解报告:网易云音乐氧气真无线耳机MINI版

给耳机电池充电的Pogo Pin。

拆解报告:网易云音乐氧气真无线耳机MINI版

镭雕10906 1009的MEMS硅麦。

拆解报告:网易云音乐氧气真无线耳机MINI版

指示灯位置的保护罩,避免漏光。

拆解报告:网易云音乐氧气真无线耳机MINI版

两颗LED指示灯。

拆解报告:网易云音乐氧气真无线耳机MINI版

拆解全家福。

我爱音频网总结

网易云音乐氧气真无线耳机MINI版在外观设计上有一些小细节,包括:耳机和充电盒的指示灯、充电盒充电接口处内凹,通话麦克风的拾音孔隐藏在耳机柄底部的点阵装饰里,整体外观有一定特色。耳机采用柄式半入耳设计,重量较轻,佩戴轻松。

内部电路方面,充电盒通过USB Type-C接口输入电源,充电盒主控芯片是思远半导体SY8810,集成了智能化的电池充放电管理功能和充电仓的控制管理功能,极大地简化了TWS充电仓的产品设计,无需复杂的外围电路。充电盒采用软包电池,容量320mAh。

耳机部分,网易云音乐氧气真无线耳机MINI版的主控芯片是中科蓝讯“讯龙系列”BT8896A蓝牙音频SoC,QFN20 3×3小型封装,集成度高,支持蓝牙5.0 双模,内置5V充电触点单线通讯、内置锂电池充电管理电路,适用于智能充电仓应用。耳机采用电容触控方案,触摸检测芯片是永嘉微电的233DG。耳机内的软包电池与充电盒电池是同一供应商,容量30mAh。
