1、测试背景介绍

竖装显卡是怎么回事呢?电竞主机相信大家都很熟悉,大侧透、酷炫灯光都是不可或缺的元素,近年甚至还流行各种造型天马行空的异形机箱,在玩家圈子里可以说是相当流行。但是竖装显卡是怎么回事呢,下面就让小编带大家一起了解吧。

机箱直插、竖装显卡,温度、性能会差多少?

竖装显卡,其实就是显卡的一种安装方式,当下十分流行,大家可能会很惊讶竖装显卡会不会影响性能和温度呢?坊间传言竖装显卡会让机箱更容易爆玻璃是真的吗?

最近,国外一位小哥就为此特意进行了一次测试,结果让在场网友都不敢相信。但事实就是这样,小编也感到非常惊讶。

这就是关于竖装显卡的事情了,大家有什么想法呢,欢迎在评论区告诉小编一起讨论哦!


咳咳,营销号就模仿到这里,言归正传,马上进入正题吧。机箱直插、竖装显卡,温度、性能会差多少?

竖装显卡的意义在于更充分地机箱侧透的优点,展现显卡颜值更高的一面,但正如前边提到的问题,大家还是会担心这样装显卡,是否需要牺牲一部分性能。

除此以外,现如今不少支持机箱是通过在PCI槽旁边再挖2-3个空槽实现显卡竖装的,虽然充分利用了这片空闲的位置,但它太靠近侧板,购买其他竖装显卡支架会不会更好?

为了解开这两个谜团,笔者抄起了家伙,开始了本文的测试。

2、测试平台介绍

机箱直插、竖装显卡,温度、性能会差多少?

本次测试平台、工具及环境如下:

CPU:AMD 锐龙7 3800X
主板:华硕 ROG 猛禽X570-E GAMING
显卡:蓝宝石 RX5700XT 超白金 极光
内存:威刚 XPG D60G DDR4 3200 C16 8GBx2
硬盘:三星970EVO PLUS 250GB
散热器:ZEROZONE BMR-36 一体式水冷散热器
机箱:德商必酷 Silent Base 801 侧透版
延长线:ADT R33SH
测试工具:AIDA64、3DMark
室温:25℃(至少空调是25℃)

机箱直插、竖装显卡,温度、性能会差多少?

这儿要注明两点:

①异形机箱、大部分ITX机箱的风道设计与常规机箱不同,本次测试结果不适用于此类机箱;

②综合考虑intel平台未支持PCI-E 4.0,以及测试使用的显卡延长线仅支持PCI-E 3.0,故测试全程均设置为3.0模式。

测试平台各产品介绍会放到文章结尾,有兴趣的朋友看完测试结果总结之后可以继续往下看。

3、测试结果

①常规直插

装机效果展示:

机箱直插、竖装显卡,温度、性能会差多少?

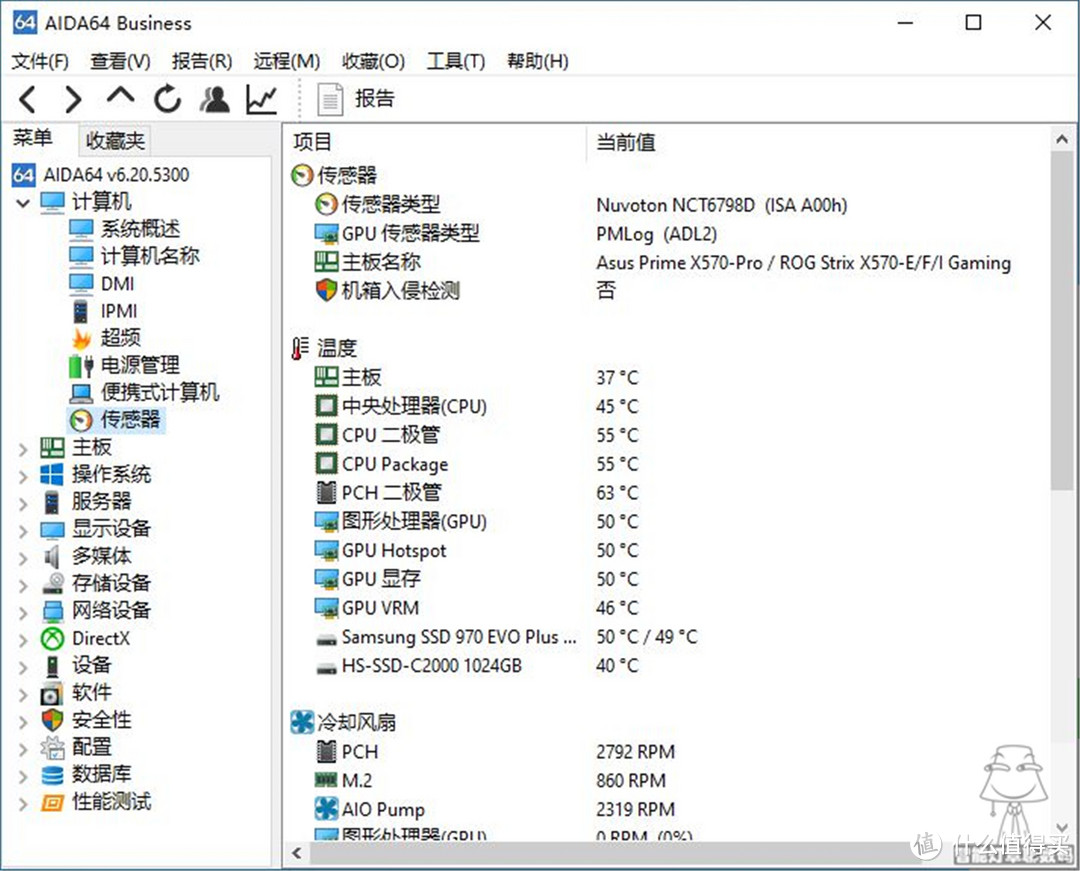

待机温度44℃:

机箱直插、竖装显卡,温度、性能会差多少?

3DMark Time Spy测试最高温度75℃:

机箱直插、竖装显卡,温度、性能会差多少?

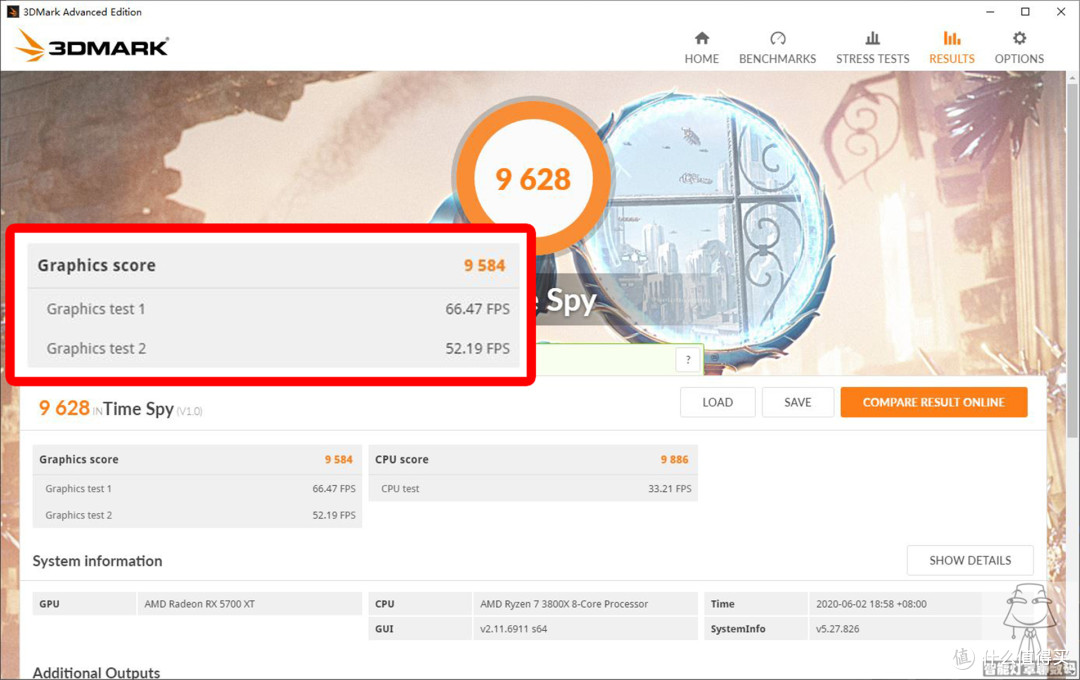

3DMark Time Spy显卡分数9584分:

机箱直插、竖装显卡,温度、性能会差多少?

②机箱自带竖装

装机效果展示,虽然3把风扇都带ARGB灯光,但效果似乎差点意思:

机箱直插、竖装显卡,温度、性能会差多少?

可以看到此时显卡离侧板已经很接近了,进风不通常,肯定会担心温度受到影响。

机箱直插、竖装显卡,温度、性能会差多少?

机箱直插、竖装显卡,温度、性能会差多少?

待机温度飙升到50℃:

机箱直插、竖装显卡,温度、性能会差多少?

3DMark Time Spy测试最高温度77℃,不过不是差很多:

机箱直插、竖装显卡,温度、性能会差多少?

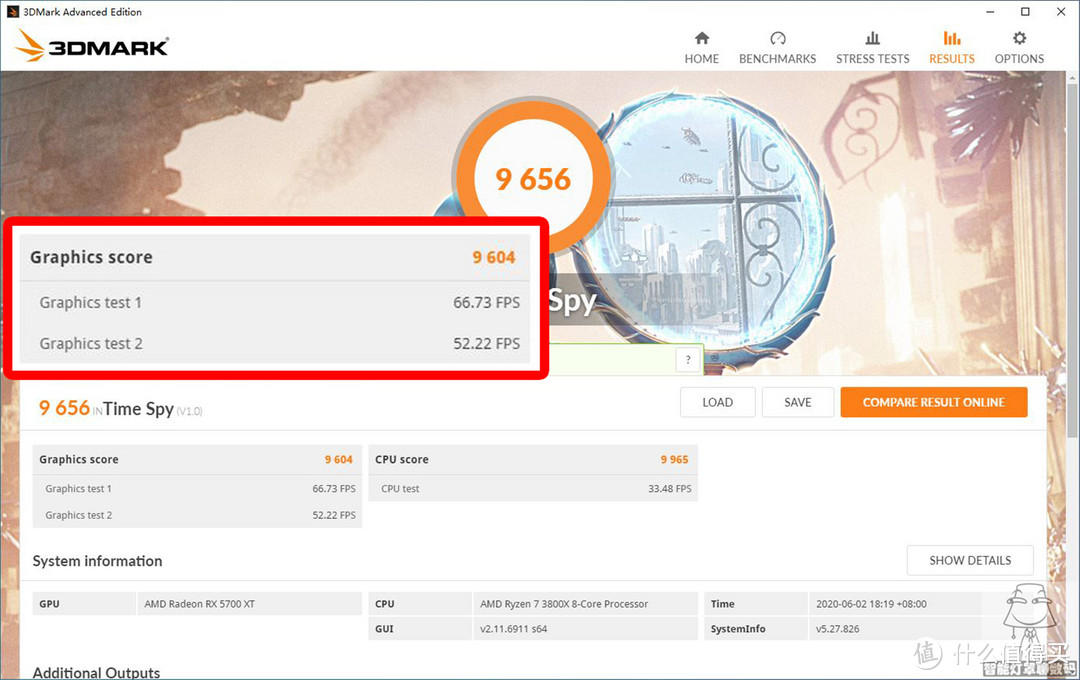

3DMark Time Spy显卡分数9604分,看起来比直插高点,但这点差距忽略不计:

机箱直插、竖装显卡,温度、性能会差多少?

③第三方支架竖装

使用第三方支架后的装机效果展示:

机箱直插、竖装显卡,温度、性能会差多少?

待机温度46℃:

机箱直插、竖装显卡,温度、性能会差多少?

3DMark Time Spy测试最高温度74℃,比直插还低一点点:

机箱直插、竖装显卡,温度、性能会差多少?

3DMark Time Spy显卡分数9531分,稍低一点,但也是可以忽略不计的误差:

机箱直插、竖装显卡,温度、性能会差多少?

4、测试总结

汇总以上结果制成表格,方便大家更直观地得到答案:

机箱直插、竖装显卡,温度、性能会差多少?

可以看到,除了比较靠近侧板的原生竖装方式下,显卡待机温度偏高外,负载温度以及测试成绩都比较接近,而且PCI-E显卡延长线本身就会带来一些性能损耗,得到这样的结果,真的是应了开头那句“结果让在场网友都不敢相信,但事实就是这样,小编也感到非常惊讶。”

所以,结论就是:直插、竖装问题不大,爱怎么装就怎么装吧!

5、部分测试硬件介绍

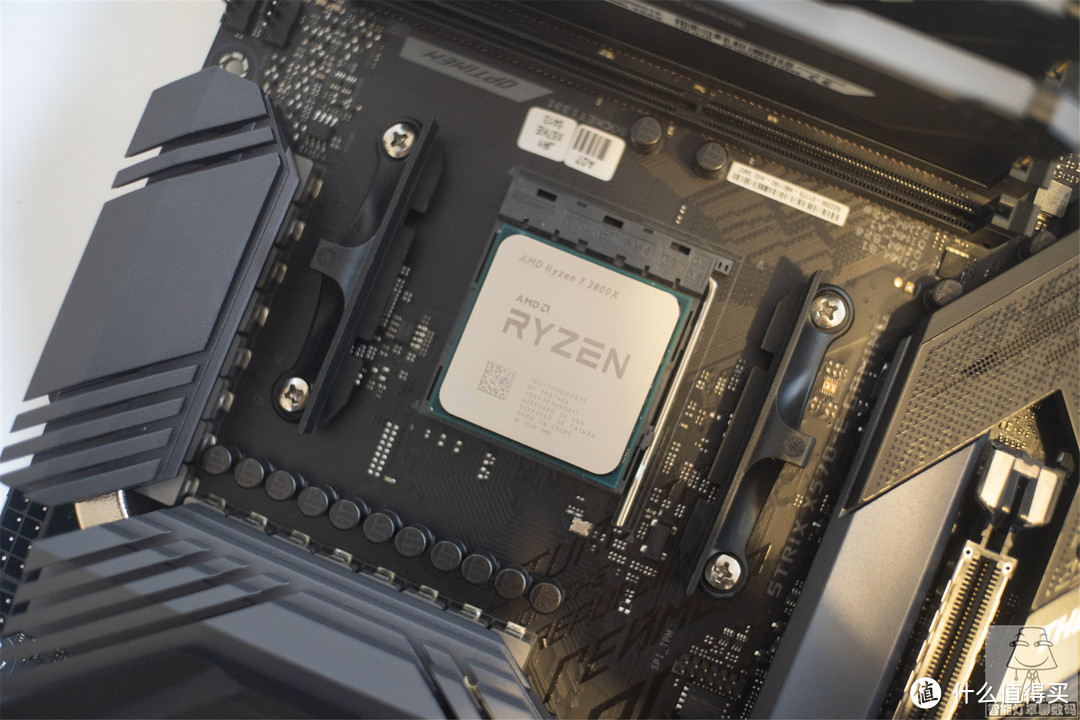

选用的处理器来自AMD的锐龙7 3800X,八核十六线程,更多的核心线程就特别适合剪视频(和摸鱼玩游戏)了。主频3.9GHz,动态加速最高4.5GHz,不过这是单核的频率,据说开启PBO后还可以获得更高的全核频率。

机箱直插、竖装显卡,温度、性能会差多少?

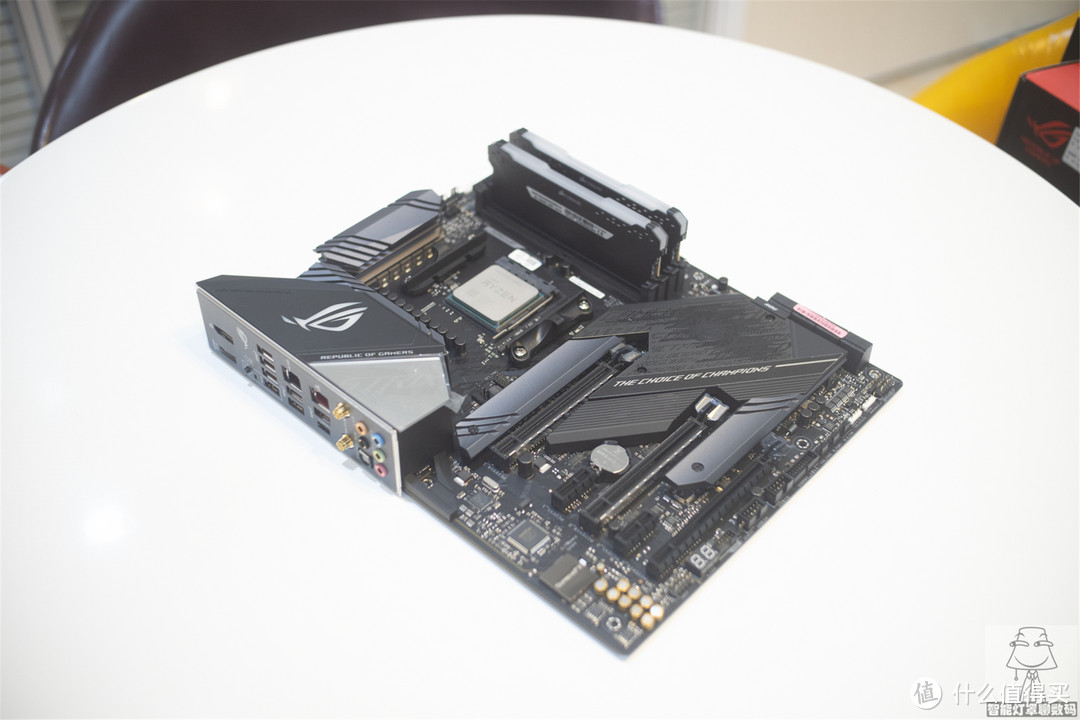

ROG猛禽X570-E主板,猛禽系列中的顶配,豪华CPU供电,双PCI-E M.2 SSD插槽,自带Wi-Fi 6+蓝牙的AX200无线网卡、2.5Gbps有线网卡、7个USB3.2、Q-Code DEBUG数显、中央额外的ARGB灯,而且还给了2个ARGB接口。这张图是之前拍的,实际测试用的是威刚XPG D60G 3200。

机箱直插、竖装显卡,温度、性能会差多少?

机箱直插、竖装显卡,温度、性能会差多少?

玩家国度ROGSTRIXX570-EGAMING主板(AMDX570/AM4)+AMD锐龙7(r7)3800XCPU处理器板U套装CPU主板套装4479元京东去购买

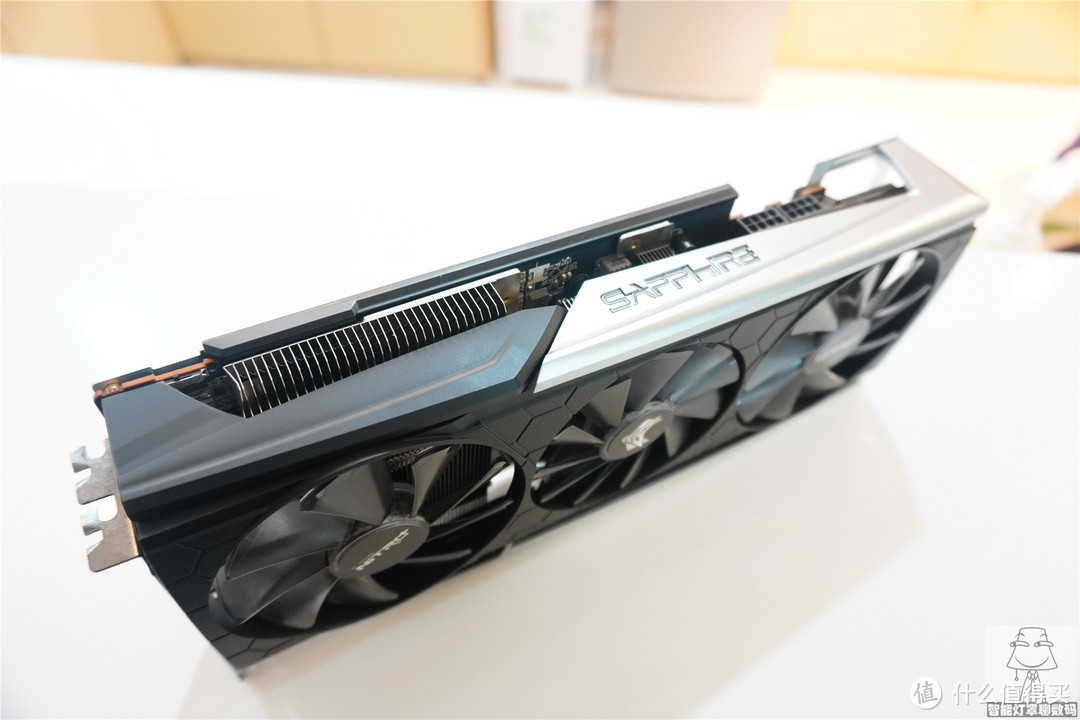

蓝宝石RX5700XT超白金极光显卡,性能、颜值都在线,灯光设计不错,并且还带有5V 3pin ARGB接口,可以使用延长线接收主板发出的ARGB信号,实现神光同步。

机箱直插、竖装显卡,温度、性能会差多少?

其实个人觉得顶部和背板的灯效比风扇的要好一些。

机箱直插、竖装显卡,温度、性能会差多少?

蓝宝石(Sapphire)RX5700XT8GD6超白金极光特别版1840-1965MHz/14.4Gbps8GB/GDDR6游戏显卡3199元京东去购买

机箱是德商必酷Silent Base 801侧透版,图也是之前拍的,拍的时候主板架被我倒过来装,这次测试已经复原。支持双360水冷、竖装显卡,3面10mm超厚隔音棉,标配3把Pure Wings 2 14cm静音风扇,并且支持前面板调速。

机箱直插、竖装显卡,温度、性能会差多少?

德商必酷bequiet个性水冷801侧透电脑台式DIY降噪静音透明主机箱979元天猫精选去购买

ZEROZONE BMR-36一体式水冷散热器,双腔结构水泵,14水道冷排,水冷头内是无限延伸的ARGB圆环,支持神光同步,散热性能和颜值双在线。

机箱直插、竖装显卡,温度、性能会差多少?

机箱直插、竖装显卡,温度、性能会差多少?

ZEROZONE一体式水冷CPU水冷散热器幻彩ARGB版/静音/ARGB风扇BMR-36(360水冷散热器)699元京东去购买
