前言

事情是这样的，去年八月份的时候，我以极低的价格买到一台屏幕正常显示，但是硬盘损坏的笔记本

注：因为间隔时间略长所以一些地方描述可能不准确。

本篇内容有：

* 开箱和介绍
* 基本供电改装
* 找不到的硬盘和系统修复
* 软驱修复和数据导入

* 用94年的笔记本上网

开箱介绍和拆解

在收到货后，我发现卖家那边给我包裹了一个海鲜盒子，闻起来有海的味道，打开后还有第二层包裹

在保护上做的不错，用保鲜膜裹了几层

打开后可以看到全貌。

在AB壳侧面有卡扣设计，用于防止自己打开

侧面有三个接口。线性输入，音频和麦克风一应俱全

左侧有软盘驱动器

比较常见的屏轴塑料断裂问题，这个问题是因为这部分是受力点，加上塑料时间长易变脆导致的

一排指示灯，当年恨不得把所有操作都装一个指示灯上去，不只是磁盘读取和电源，键盘上的三个灯都集合上去了

再来看一下背面的插槽，很多并不认识，但比较有趣的是还有一个接口至今还在一些显示器和服务器上保留

右半侧的接口如下，红外传输是早期无线传输的主要通讯方式之一，而VGA接口则是一直保留的

游戏接口可能很多人会不知道，这是在90年代左右用于外接摇杆的接口同时也可以连接MIDI设备，公头长这个样子，这个基于DB15的接口后面只在声卡上出现，用于连接MIDI键盘，合成器等等

有了这个接口就可以随便的使用一些手柄和飞行摇杆，这是在当年没有USB接口时候的一个通用解决方案

VGA接口的样子和现代的一模一样，可以直接的进行使用

左半边的接口有一些就比较熟悉了，例如说工业机常用的串口，但是这里最长的那一个扩展接口用来外接的设备依然比较不明，如果懂得请告诉我一下

以图搜图结果是火车轨道，可还行

这一台笔记本有一个CD光驱，这光驱后面起到了非常非常重要的作用，我会在后篇进行说明

翻到背面可以看到这一台电脑做了模块化设计，并且设计的很不错，像是电池和软驱都可以轻松的拿下来

进风孔没有过多的灰尘，很可能这一台笔记本之前被清理过或者压根没有怎么使用

上面还有一个已经磨损或者只剩下一部分的标签，唯一剩下的单词我猜是Warranty，这是一个保修贴撕了就拒保的那种

供电有两，一个是外置电源18V1A，一个是充电电源17V1.2A

另一边的硬盘槽，上面四个螺丝都是用于固定硬盘的，我先行拆了一下

侧面有两个扩展卡插口

我先把软驱给拿下来，按住卡扣往外一推就OK了

使用的接口并不是通用接口，看起来是自行研发的并口接口

在线路的定义上也许和原本一样，不过和同期产品，比如NEC，爱普生，东芝的笔记本上面的部件应该不能替换

电池部分长这样，引脚出乎意料的只有5个，按照年代来说大概率是要拆解修复了

左上角有一个硬开关，94年时候还是AT电源标准，没有开发出软开关，所以这个硬开关能直接的断电

这一台是英文标准键盘，可以看到键盘部分还很新净

与同期的绝大多数一样，它带有一个亮度调节的滑动条，用于调整TFT屏幕的亮度。我认为当初最核心的科技就是这一块屏幕了。当能开机时候就可以看看什么效果

如果要拆进去，需要把这个挡片给拨下来

拿开硬盘后，可以看到键盘下方的主板，夏普的存储器，我推测是显存，子板上贴了一个“拿掉就没保修”的贴纸

还有这一块子板，是这一系统的内存，同样是夏普的，可以看到整个线路铺设的非常精美，全然不觉得是26年前的工艺

主板与屏幕的连接部分使用了许多的软排线，早期的工艺对集成度进行了限制，但看起来还是把高压部分挪动到了AB壳内

这块主板看起来也有一些设计失误，部分线路使用飞线的方式来修复，还好，过了几十年这些线路依然能正常的运行。

这一款主板芯片型号是ALI-1429G，支持486处理器

我在外站找到了关于基于这一芯片的主板一些资料，主要有的特性应该还是对多条内存的兼容，还有提供一堆各种接口，比如ISA，比如VESA，还支持32k-512k的外部缓存等等，在同期是非常先进的最新芯片组。

使用同款芯片组的AT主板，插槽示意图是这个样子，可以大致的看出布局，有着极强的扩展性

这一个巨大的SIS 83C611芯片是VESA Local Bus的控制芯片，Local Bus是早期使用的数据总线，拥有快于ISA的速度，后面被PCI取代。关于它的古典资料可以看这个页面 https://m.zol.com.cn/article/23412.html

底部设计有一个散热风扇，这台电脑全部的散热都靠它了。

拆开表面的盖子后可以看到下部分的，这一个是A-POWER公司的12V0.04A风扇，十足的静音，用于压制主板上面的486 处理器

还有就是大伙们都熟悉的轨迹球，其实就是一个有着XY两轴的不间断编码器

这个圆球可能在学校机房更为常见

整台除了屏轴老化碎裂，其他地方还是不错不错的，修复之后外观影响我觉得不大

接下来，是要修复供电的部分，并且试试到底能不能启动

供电修复记录

要能让这台电脑正常的运转，首先要能上电，考虑是早期的笔记本，我无法贸然的测试（其实现代的笔记本也不行），先测了一下输入线路，这是个4孔的电源

我看了一下，我的未来人类笔记本作为同样台系笔记本，配置的250W适配器插头和这个是一样的。经过多年变化，把母头变成了公头。

想了下，如果直接拆整机可能卡扣会断掉，并且并没有想象的那么好拼回，当年的台湾很可能和日本人思维一样搞了很多暗扣之类设计，所以我决定从电池下手。

对着电源缝隙敲开电池，还好当初没有使用超声波工艺，所以我基本没有破坏外壳，打开后果不如其然，是日本电池。

这些电池来自于东芝，作为日本的大企业提供充电电池给笔记本用想想也很正常。这台电脑一共有8节这种电池

多处设计有温控开关，因为电池没有电路控制（在2年后才发明），所以一切都靠物理，图上这个白色元件在现在设计上就比较少见。

我试了一下这个元件基本没有电阻，又是串联，所以我推测是在电流超过一定程度后断开，以防止电池过放电。

一些暴力的举措将电源分离开，当然我只是说用小刀切割焊接的部分，用于固定电池的胶水我尽量用手掰的方式来解决

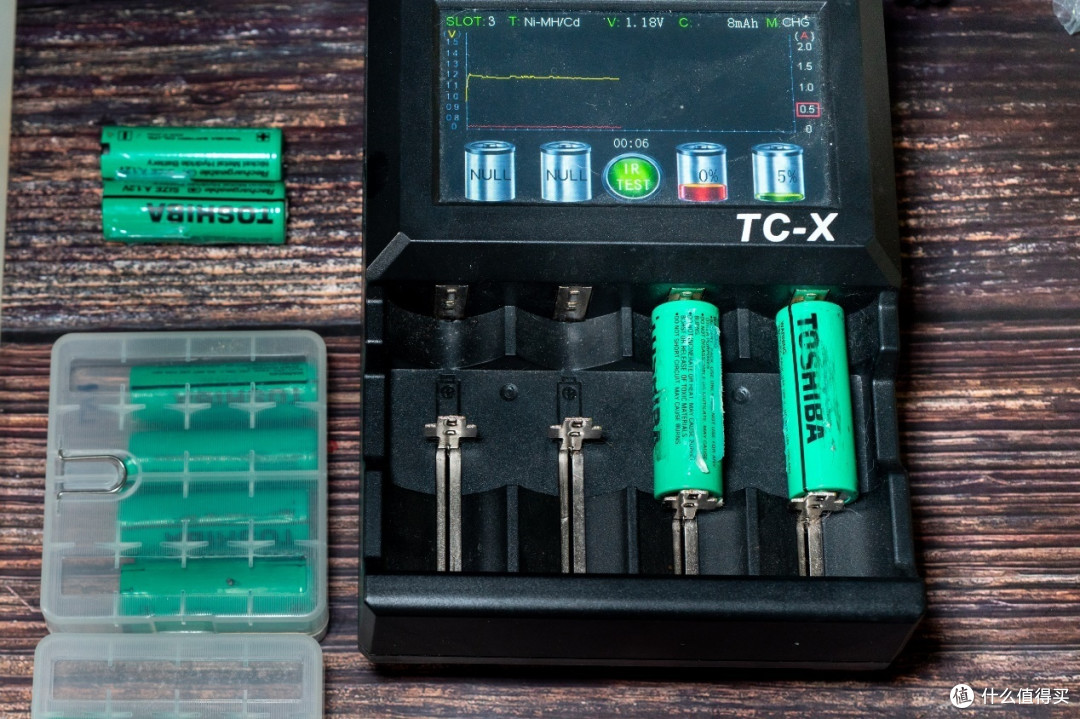

虽然保护措施齐全，又是大企业的产品，但还是不可避免的因为过放电失效，抽4个电池，只有1个是有电压的

还有2个看起来还有点救，能充上电

测量了一下尺寸以购买相同类型的电池进行替换，这个电池是16500电池，非常少见，整个淘宝三家有卖

一家要黑我运费，一家只卖100个，还有一家还算正常所以我也不多墨迹直接下单。三天后电池到货了

看起来很“新鲜”，崭新的皮，新鲜的线路，没有尘埃和锈迹的正负极

也可以充上电，看起来质量尚可

带有保护板，拆掉保护板之后尺寸也基本对得上，就是我没观察好当年的台湾笔记本还没有用上锂电池，用的是1.2V的镍氢电池.. ：))

想了一下另一种方法，先把掏空的壳子内部，贴上充足的绝缘胶，来解决粘乎乎的问题

淘来一个Type-C，这个带芯片的小玩意具有欺骗充电器，使支持PD的充电器能提供12V或9V的电压

我把这个东西当作一个盒子，来塞入一套电源系统，这样就可以使用PD协议的充电器进行供电

完成后，这一个接口插线大概的一个画风是这样的

在插上电源并且打开开关后，令人激动的亮灯！电脑可以启动

屏幕也能正常点亮，并且能进入到BIOS的自检画面，经过26年依然没有明显的坏点或者显示不正常一类的问题

为了能更好的提供电力，虽然这样会显得供电系统变得笨拙，但我还是试着额外做了一个转接模块，使用这个买来的DC转PD协议USBA供电模块作为基准

做一个逆向工程，大致的把尺寸给录入到电脑

然后使用3D打印技术制作这样的外壳，边上黑色的一圈是液态补土

再测试一下，看起来这一个成品能正常的使用。

当然，又考虑到全功率运行，一个接口可能不够，因为这台电脑所需供电还蛮大的，所以我又加了两个接口，最边上的是5.5mm DC接口

所以最后，这个电池盒改的供电转接盒的设计大概是这样，主电源比较大，第二电源是辅助作用。

在能正常启动后，如卖家所说直接卡在了黑乎乎的启动界面，或者能按个F1进一下BIOS

但我大概的测量了一下各个位置的温度，D面温度最高的部分和C面温度最高的部分差不多，这是主板上电源芯片的区域

开机与硬盘试修

看起来开机并不是很大难，至少这边可以看出来，是AMI的BIOS，94年最新的版本，BIOS正常的话，后面应该也会轻松一点。内部时钟芯片失效，理所当然，提示需要先配置一下

从这里可以看到整机的配置一览，这一笔记本，当初和我说是进不了系统，进不了系统通常有几种原因，硬盘坏了，系统凉了，主板故障，我希望最好是系统问题

进入到BIOS，居然是图形界面！当然这样说有点夸张但我确实能在这里面使用鼠标，这可是比传统的蓝色BIOS界面先进多了

问题出在硬盘上，那么就看看硬盘的配置，然后就看到这个，硬盘的一些参数比如扇区，磁头，居然要我一个用户自己配置，这放在当年能有几个人会的。

我把硬盘给拆了下来，2.5寸的IDE硬盘，还好是我熟悉的尺寸和品牌，在94年如果有1.4GB的超大容量那这也太惊人了。当然，这一个硬盘是后配的

空余出来的硬盘盒，可以看到，这个盒子就是一个转接的作用

我把这个硬盘使用USB转IDE接入到我的工作PC上面，然后再使用DiskGenius打开，可以看到，它有很大部分都没有格式化，推测和兼容性有关

我塞进一个16Gb的固态硬盘，试试看是否能识别出来。但是很遗憾并不行

换回原先的这一个硬盘，我查询了一下，94年使用的BIOS和主板芯片组，最大支持的容量是504MB

那么我需要弄出一个组合，使得这个最终的Size为504Mb，在选择磁盘类型的最后一项，是用户自定义磁盘参数

一些不正确的组合，虽然可以识别出来硬盘的型号，但是重启后也不能正常的进入系统

我找到另外一份资料，这一份资料描述了许多东芝硬盘的组合，我的这个是MK1401MAV，但是很遗憾并不在上列里面，只是我现在能懂得那些缩写是什么了

经过一些努力这个组合我最后试出来了，而且我也弄懂了大部分磁盘参数缩写的含义 ，不过WP和LZ还是有点不了解（后面经由粉丝提醒，WP和LZ是休眠及关机的磁头停放磁道）

重启，在看到界面上提示正常的识别硬盘后，经过叮的一声，我进入了系统，有一种挖掘古墓打开正门的快感，看起来系统有重装过，桌面有非常熟悉的标识

到了Win98时候，还内置有这一经典的消除游戏，对这一款游戏有所印象的朋友可以讲讲

在Win95系统上的画图软件，已经有了雏形，并且基本界面在十多年后到Win8之前都没有具体的变化

软驱的修复和数据导入

这台电脑我买来还有个原因是自带有软件，以及光驱，这两样在当年都是主要的数据转移方式，USB标准到了很后面才出来

我买了一个USB口的移动软驱用来写入软盘

但是，很不巧，这个软驱看起来也有不大不小的故障，寻道一会后，提示驱动器没有准备好

解决方法需要先拆开看看再提出，所以先把模块化的软驱从电脑上卸下，并拆除转接盒

软驱的设计比PC用的软驱更小巧不少，当然还是比21世纪的笔记本电脑光驱厚一些

拆开外壳，可以看到内部的复杂设计，其实也不复杂只是看起来会更多样一点

检查了一下是皮带老化，我先换了一条棉线上去。可能你会觉得棉线很无厘头，但实际上，1975-1980年之间日本许多产品，包括电台和照相机，是使用这个东西来传动的。

我试了一下用手转动，看起来没有问题，另外再演示一下软驱插入软盘的样子

但是试了一下好像不行也许是打滑了，再换一个经过拉伸的热缩管试一下，材质特性应该没有很大的差别

但最后这一个软驱我还是没能正常的使用它，因为有寻道声音，所以推测是磁头上的物理故障吧

本来想着干脆把USB软驱的内置软驱替换一下，结果拆开来发现时代完全不一样呢，右边的是NEC的产品，左边是原款。还能看到莱茵认证的标识

四天后，我又额外买了一个长得差不多的软驱并且收到装它的包裹，经过介绍说明，它原本用于服务器上，但看起来肯定不是公元2000之前的产品

对比一下厚度，这部分有尺寸的标准所以厚度没问题，但是长度多了7mm

接线是一个问题，临时也不能买到，所以用一些简单的办法，实测看来是有效的，至少开机后有驱动声以及嘎嘎的寻道声

最终安装，因为凸出的长度，我只能切掉一部分以增加兼容性

用94年的笔记本上网是怎样的体验

当年的上网有几种方式，拨号，宽带，串口，而从一开始我们就可以知道这台是没有宽带的，但是，它有着极为先进的PCMCIA扩展卡接口而且还一次有两条，所以，我们就通过这个corega公司生产的PCC-T网卡来上网

这一个卡有两代，94年肯定是第一代了，后面第二代第三代有更高的带宽，第一代和第二代不具有兼容性

尽管，看这一面觉得是一样的但是看最右侧你会发现有一个缺口，每代缺口都有不同的高度

这一套东西带有一个标准的LAN接口，通过它我可以连接20多年后买的网线

在接入电脑，并且连接网线，卡上的LNK灯会亮起

但是仅仅如此是不够的，我还必须要有驱动程序，还好，在一个复古网站上我找到了它的驱动软件，虽然说这一个电脑的软驱不能使用，但光驱依然健在，至少从操作系统里面看是正常的

我在一张里面光盘塞入软件，游戏，还有一些驱动，希望它能正常的读取，还好我还有很多的CD光盘

经过测试后，光驱的工作正常，甚至我想说这个光驱的性能很不错，和同期的硬盘比较起来，它的读取速度和硬盘读写类似

PCMCIA卡是可以热拔插的，所以在再一次的插入PCMCIA卡后，电脑右下角出现了插入卡的标识，当然此时没有安装驱动，还不能正常的使用

点击更新驱动程序向导，弹出的界面提示让Windows进行搜索

选择驱动程序所在的文件夹，也就是我们的光盘，网卡驱动被找到了，这意味着成功的路途已经过了一半

系统会把驱动安装到C盘，这一个界面还是比较少见的

完成安装后，我重启了系统并换了一个电池，之后考虑到兼容性，手动设置IP和子网掩码

当然之后还进行了相当次数的调试，甚至一直觉得是网卡坏了

但在最终，成功连接上了百度!

再试一下FTP协议，也能正常的运行，IE浏览器可以加载并解码出局域网上JPG格式的文件，这台笔记本能正常的使用了。

其他记录

这一台笔记本是来自于CRETE这一家中国台湾公司的，目前来看还有正常的运营，只是退化成了代理商，也就是单纯卖电脑的一家公司

在发现光驱正常使用后我装了WPS97到这台电脑上，也能正常运行，只是有点儿卡顿，另外还有超级解霸2000，这就完全不能正常使用了，主要还是性能限制导致严重的卡顿问题

我烧录了一堆DOS上的经典游戏，都能正常的运行，兼容性很不错

然后还遇到了玩游戏花屏的问题，比如这个牛蛙的知名游戏，重启后好像又都能正常使用了
