拆解报告：mophie powerstand iPad充电支架

很多小伙伴想必手上都有一台iPad用来刷剧看电影啥的，但是每次一到该如何摆放iPad固定出一个好的角度的时候，就会成为一个让大多数人头大的问题，而且桌面光滑的话iPad还会动不动就滑倒拍在桌子上，这也让很多用户心痛。

近期充电头网拿到一款mophie powerstand iPad支架，这款支架专门为iPad设计，可进行180°转动，支脚上都配有保护软垫，底盘上也有防滑垫，使用起来稳固又安全，此外还能边看边充电。下面充电头网就对这款支架进行拆解，看看做工如何。

一、mophie powerstand iPad支架外观

这款产品采用主体黑色的外包装盒，且包装盒中间套有一圈纸带，纸带上印有powerstand的正面使用图。包装盒两个对角端分别是mophie 的logo和“made for iPad”字样，左侧则是“mophie powerstand”产品名称。

纸带背面是mophie powerstand的功能介绍，并且是多种语言版本。

去掉纸带，盒子正中间是powerstand的背面使用图。

盒子底部印有powerstand的三种使用模式，分别为：立式上网或阅读模式、横放看视频模式、稳固支撑玩游戏写邮件模式。

包装盒采用天地盖设计，很方便打开，内有纸盒对产品进行支撑固定和保护。

这款mophie powerstand iPad支架主体为铝质材料金属机身壳，增加支架的重量更加稳定，使用时不易翻倒，同时使用铝质材料更为环保。机身壳经过阳极氧化处理呈银灰色，表面采用喷砂工艺使手感更细腻。

充电器采用PC阻燃材质黑色外壳，表面进行磨砂处理，侧身弧面过渡。机身壳顶部中心是凹印“mophie”品牌logo，电源线规格为20AWG。

输入端采用固定式美规插脚，并且底端外壳上标注有充电器的规格参数信息。

名称：mophie AC ADAPTER

型号：HNC100160X

输入参数：

AC：100V-240V~50/60Hz 0.45A Max

OUTPUT：10V/1.6A

充电器已经通过了3C认证、CE认证、VI级能效认证、KC认证。

此外还有一本产品使用说明书。

将支架展开为看视频模式，固定和支撑iPad的三角架上均贴有黑色软胶，防止iPad被刮伤。

三角架下端凹印“mophie”品牌logo。

支撑脚软胶为内凹设计，帮助固定iPad，防止掉落摔坏，并且还有一个为iPad充电的Lightning插头。

两边的固定脚同样是软胶加内凹设计。

背面一览，中间是金属支撑板。

支撑板与三角架连接旋转轴处特写，可调节高度，自由旋转，堪比显示器支架。转轴两端使用黑色胶盖掩盖螺丝进行装饰。

电源线线身与线头连接处采用抗弯折处理，并且线头上有颗粒状小软胶，增大摩擦力方便电源线的插拔。

旁边是导光圈，并且中心凹印有mophie的品牌商标。

侧面一看，整个支脚采用流线型设计，具有一定的美感。

底盘下有三个胶垫，分布在两端，可以增大摩擦力防止打滑。此外还贴有产品信息标签，输入：10V/1.6A，输出：5V/2.4A。产品已经通过FCC认证和CE认证。

底盘末端较厚，如此设计可以使整体的重心稍微前倾，不易翻倒。

将iPad放到mophie powerstand iPad支架上实图，三遍均有支脚固定，非常稳固，无需担心。

背面一览。

输入端支脚特写，完美契合iPad并且可为其充电。

二、mophie powerstand iPad支架拆解

将底盘的防滑胶撕掉，两边各有两颗十字螺丝进行固定。

螺丝比较长，可见固定非常牢固。

取下螺丝打开铸铝金属盖，里面两边是两块绿色PCB板。

PCB板上也有两颗小螺丝，底盘外部的那两颗螺丝顺带用来固定PCB板。中间的支撑板与底盘之间使用空心带螺母的螺丝连接。

转轴采用尼龙自锁紧螺母固定，防止松动。

另一端也是同样的设计。

将PCB板拆下，上面是一颗芯片和3R3电感，右侧还有LED指示灯。

丝印54329，型号为TPS54329，来自德州仪器TI，4.5-18V输入，3A同步整流降压转换器，内置开关管，外围元件精简。

TI TPS54329详细资料。

3R3工字电感，用于降压输出为iPad充电。

背面线芯打胶进行绝缘加固。

电源插口特写，过孔焊接，浸润很好更加牢固。

另一块PCB板背面的线芯在焊点处同样打胶处理，右侧是LED指示灯。

支撑板与三脚支架连接处转轴特写，同样是采用的尼龙自锁紧螺母。

支持板上端有黑胶垫进行覆盖掩饰。

撕掉装饰胶垫，下面是两颗螺丝。

拆开支撑板的外壳，是一根扁平的线缆。

内部的线缆使用捆扎带进行捆绑整理。

转轴处有专门镂空的孔，线缆可以从孔中穿过。

三脚支脚上的“T”字型胶垫使用双面胶进行粘贴。

扁平的线缆放在专门为其设计的凹槽里。

支脚软垫通过两颗螺丝固定在底端，线缆焊接在一块小PCB板上，而小PCB板则使用螺丝固定，多股线缆，经久耐用。

Lightning端子使用金属外壳点焊固定，PCB板上的焊点涂胶保护。

另一面同样是点焊的金属外壳，线芯使用胶水固定。

对于支架的Lightning端子测试，小编使用的是ChargerLAB Power-Z MF001测试仪。从测试仪的屏幕中可以看到，该款数据线ASIC、PMU均为原装，原装C10D端子，评分为100分。

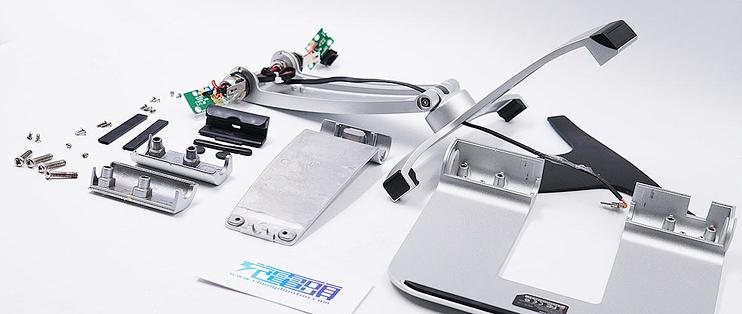

全部拆解完毕，来张全家福。

充电头网拆解总结

这款mophie powerstand iPad支架全身流线型设计，机身壳使用铝质材料且进行阳极氧化处理呈银灰色，表面采用喷砂工艺使手感更细腻。三脚支架上均有保护软垫，提供绝佳的保护，而且Lightning端子为原装C10D元件，评分达100分。此外配备的充电器还能给iPad进行12W充电，满足边充边用的需求。

充电头网通过拆解发现，里面使用了德州仪器IT的TPS54329降压转换器，将输入降压为iPad充电。而且转轴处均采用带有尼龙自锁紧螺母的螺钉进行固定，即使用久了支架阻尼也不会产生变化。线芯与PCB板焊接处则是打胶进行绝缘，总体做工满分。
