我花了五小时,只为了保下网友键盘上的Type-C

2022-08-11 18:42:40 6点赞 4收藏 24评论

事情好像很简单

就是有个网友说,它的键盘挂了,Type-C接口不太好用啦,那我想,这个修一下应该没啥问题,不就是键盘吗。

我花了五小时,只为了保下网友键盘上的Type-C

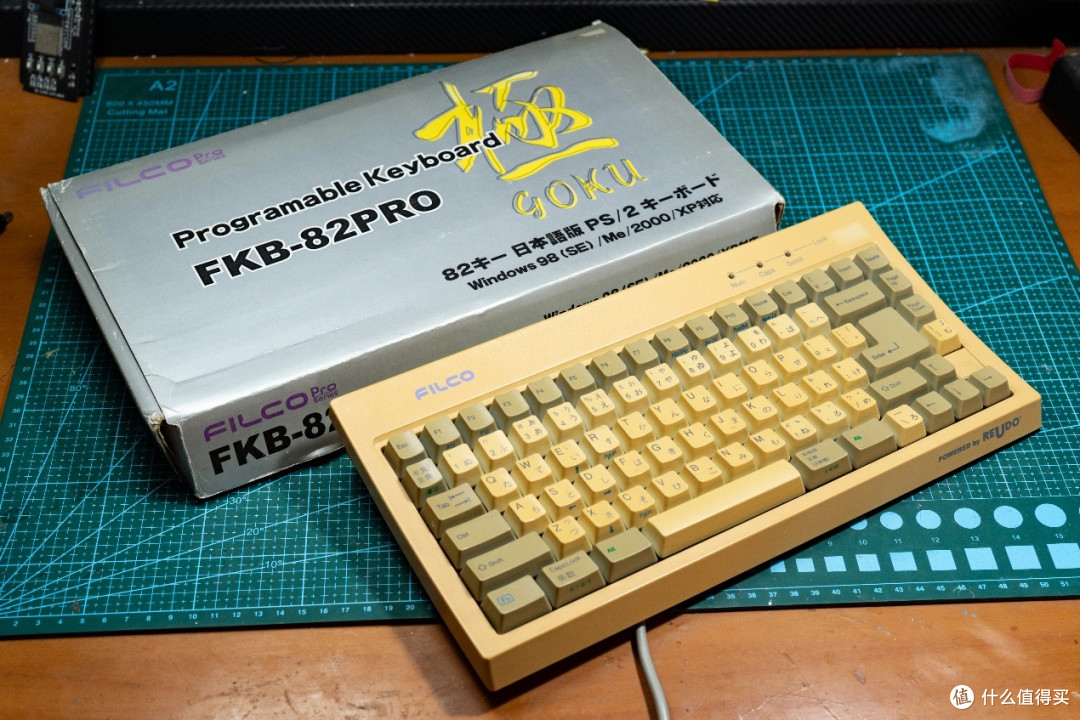

毕竟我们修过的键盘数量还是不少的,比如之前就有一把古董Filco送过来。

我花了五小时,只为了保下网友键盘上的Type-C

然后从我手上离开时候已经变成了Type-C接口,就很实用。

手工开孔,对方是很满意手工开孔,对方是很满意

到货和拆解维修

那很快啊,我收到了这样一个键盘iQUNIX的F60,上面还有电话号码大概是之前送修都没成导致的。

我花了五小时,只为了保下网友键盘上的Type-C

这一款是这样的,金属的底板然后四轴也是铝合金材质,这种设计使得本体可以在没有很大的成本情况下做到全铝水平。

我花了五小时,只为了保下网友键盘上的Type-C

底部的铝合金切削做的不错,特意搞了一个凸起来安装电池包,奇妙的成本。

我花了五小时,只为了保下网友键盘上的Type-C

然后要修的就是左上角那个USB接口,这个接口我试了一下,里面的舌片已经是晃动状态拔插多了的缘故。然后这个东西还真的是没有配件可以买,搜了一下库没找到。

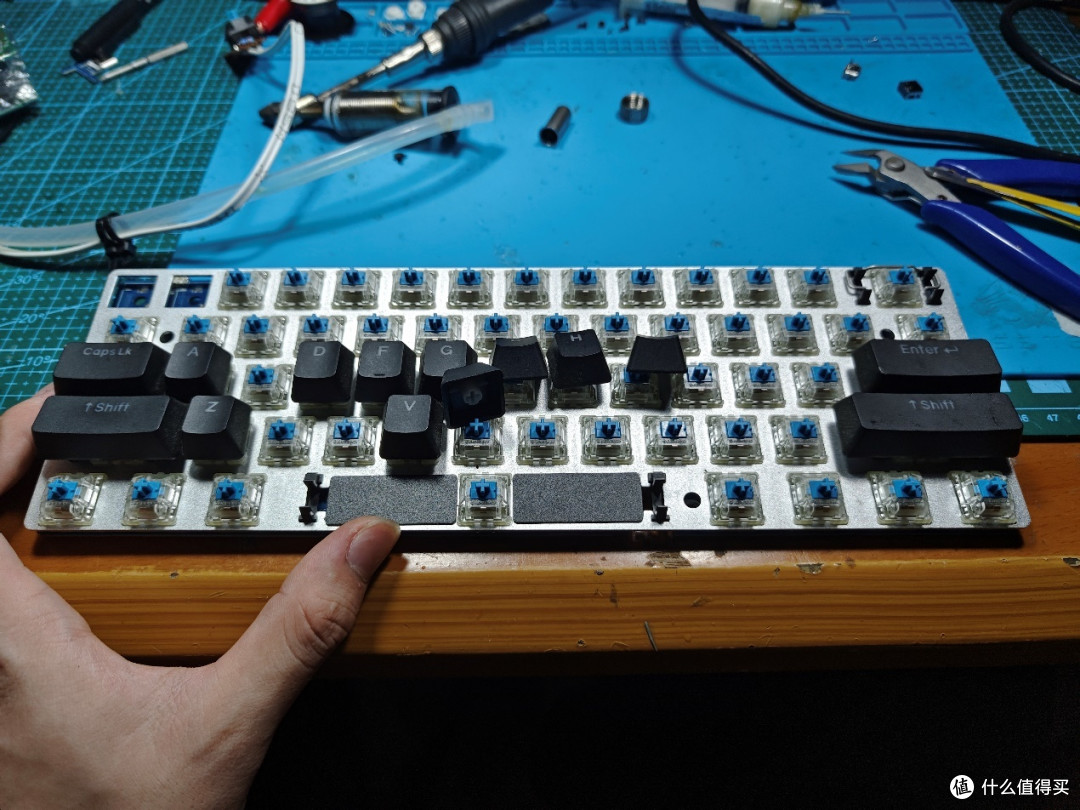

这里已经拆了两个轴体这里已经拆了两个轴体

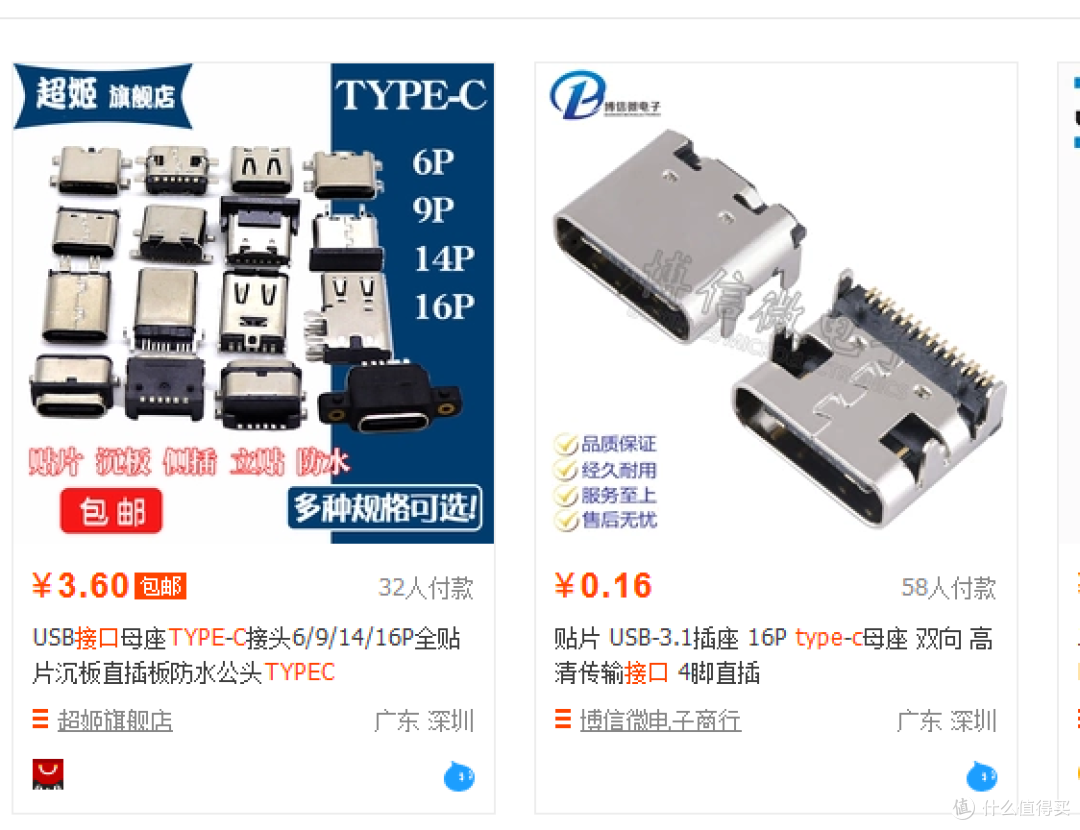

淘宝上的几十款甚至包括进口的我都比对了一下还是没找到

我花了五小时,只为了保下网友键盘上的Type-C

有点像是JAE的这一款,但是更短,小知识,任天堂的NS用的是这一款

我花了五小时,只为了保下网友键盘上的Type-C

反正目前的情况就是,不行,只能另辟蹊径。那我就想,要不这样吧,我们飞线然后把USB接口引出,转到Type-C板子上。

我花了五小时,只为了保下网友键盘上的Type-C

但是这个接口要找到线并不容易,这一款它的Type-C不是在背面而是在按键轴所在的正面!换句话说,就是必须要拆轴才可以拆Type-C接口,我差点就把所有的轴都拆了,拆轴有多痛苦懂得都懂。

我花了五小时,只为了保下网友键盘上的Type-C

最后是以拆了1/4的轴为代价,勉强找到线路,并且焊接好。

我花了五小时,只为了保下网友键盘上的Type-C

但是同时出现了几个问题,除开设计,这个PCB因为是早期款式,它的做工并不是很好,当然这有代工PCB的工厂水了的缘故,它的通孔部分非常脆弱,轻微扯动都会带下来,见下图A那部分。

我花了五小时,只为了保下网友键盘上的Type-C

最后我还是解决了,只是花费了额外的时间去飞线,然后加了一个按键测试的步骤。

我花了五小时,只为了保下网友键盘上的Type-C

现在有个新的问题是,凸出来很大一部分塞不进边框里面,怎么办,边框又是铝合金的

我花了五小时,只为了保下网友键盘上的Type-C

解决很简单,我有个CNC铣床,你说巧不巧。我们可以对外壳进行机加工,边框是铝合金硬度不大,用了一管子切削液就搞定了

我花了五小时,只为了保下网友键盘上的Type-C

按照合理的长度,简单开个槽,反正先让这接口能塞进去,固定到主板上我用的是热熔胶,也没有更好方法了

我花了五小时,只为了保下网友键盘上的Type-C

但很明显这样也不行啊,凸出来的部分一看就是要折断的那种,怎么办。

我花了五小时,只为了保下网友键盘上的Type-C

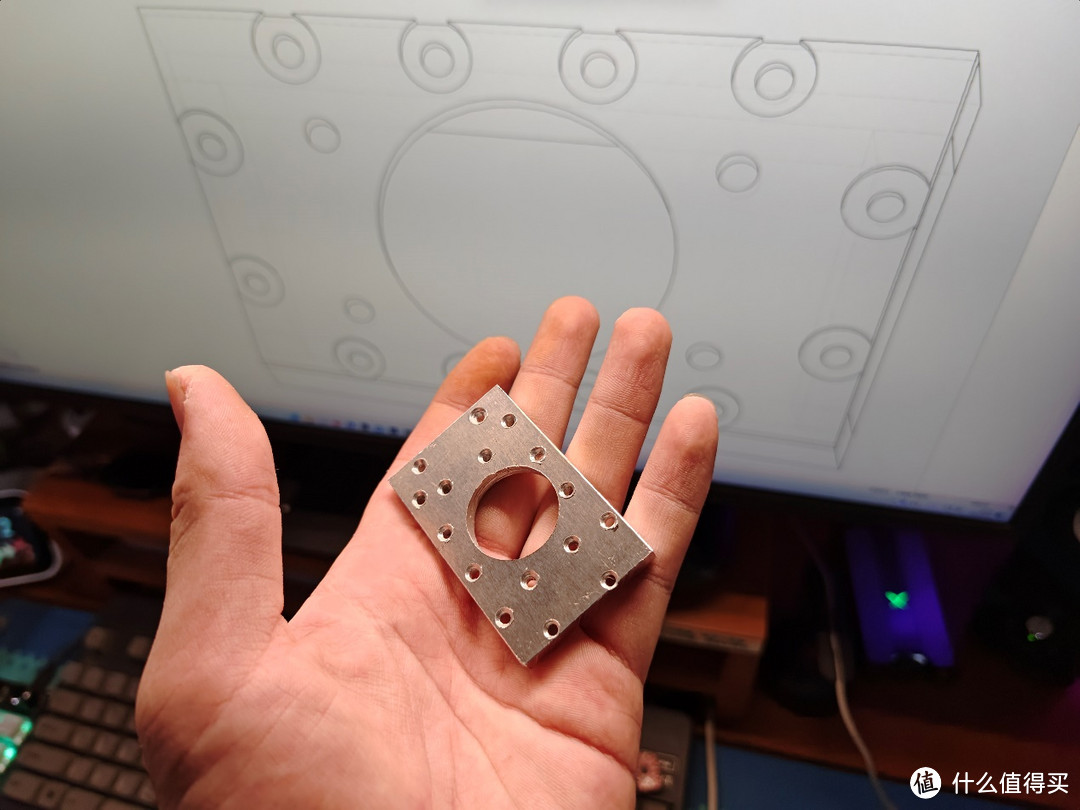

然后我想到前几天用手电钻做了一个加工件

我花了五小时,只为了保下网友键盘上的Type-C

当时为了做这个件买了一些材料,可以简单的利用一下

我花了五小时,只为了保下网友键盘上的Type-C

手动调整铣床,切了一块下来,然后再铣一个槽用来穿过接口。

我花了五小时,只为了保下网友键盘上的Type-C

试了一下还行,有点误差但能安上

我花了五小时,只为了保下网友键盘上的Type-C

喷上一层哑光漆,放在机箱上然后烘烤晾干,最后再喷两次,这样就搞好了。

我花了五小时,只为了保下网友键盘上的Type-C

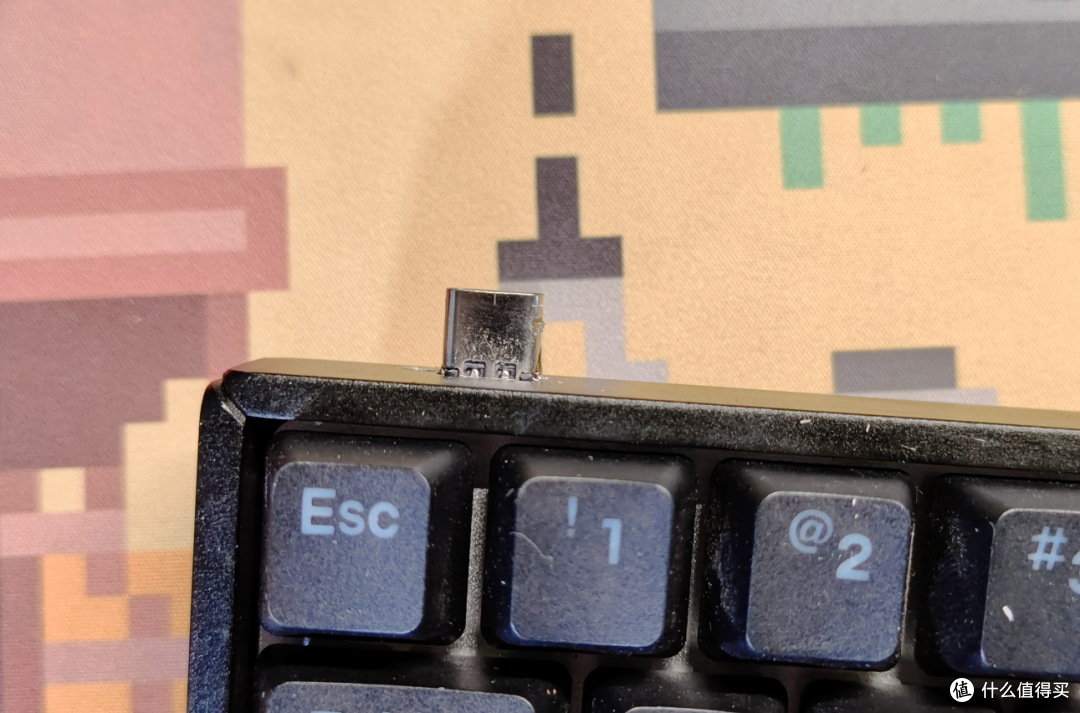

最终安装上去的效果是这样子的

我花了五小时,只为了保下网友键盘上的Type-C

正好最近我自己也搞了一把iQUNIX F97,这一把是热拔插,还是挺爽的,可以看到60小了很多。

我花了五小时,只为了保下网友键盘上的Type-C

油漆干的同时,我还给我常用的RF 109UG-HiPro做了整键盘清洁,比较遗憾的是钢板有点被氧化了,以后绝对不能当懒狗,记住了嗷。

我花了五小时,只为了保下网友键盘上的Type-C

我花了五小时,只为了保下网友键盘上的Type-C

可能要有人问这是什么键盘,要我说,就一把量产的老货,只是我用的比较多,比不上客制化的啦。

我花了五小时,只为了保下网友键盘上的Type-C
