Aqara妙控开关 S1E 是一款好玩、好看、好用的智能屏幕开关,S1E为用户带来可视化的使用体验之余,功能远比一般智能开关要强大,拥有一个妙控开关 S1E,等于拥有了三个电路开关,六个无线开关,而且可扩展54个可随喜好自定义功能的妙控卡片,一个开关即可带来物超所值的智能家居体验。
Aqara妙控开关 S1E目前只有零火版的,仅支持零火线供电,需要开关盒里面同时有火线与零线。而很多家庭(尤其是一些精装房和老房子)都是单火线布线,因为之前安装传统机械开关只需要火线和灯线,不需要零线(零线直接与灯连接,没有接入到开关暗盒内)。
在家里开关盒没有零线的情况下,如果要安装Aqara妙控开关 S1E的话通常需要改线(增加零线),比较麻烦。这也是很多伙伴不得不放弃了选购美观漂亮的Aqara妙控开关 S1E的原因。

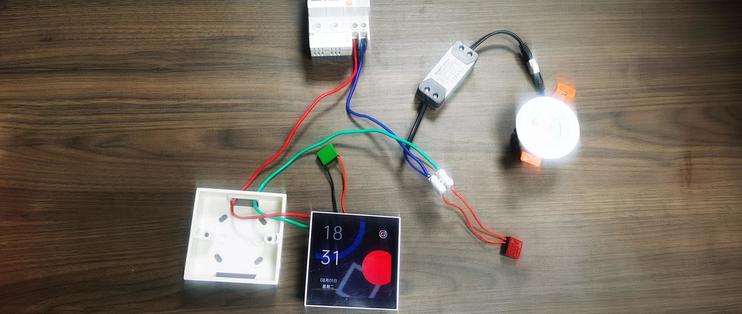

没有零线怎么办? 笔者尝试过重新拉线,但是没有成功。后来,在朋友的介绍下找到了一款单火转换器(外接式),它可以让零火版的触屏智能开关转换用于单火线路,原位替换原来的开关,不用砸墙、重新布零线,几分钟就能搞定,很简单。
下面笔者来分享一下Aqara 妙控开关S1E在没有零线的条件下的安装方法和过程,希望对大家有所帮助。
单火线转换器(外接式单火线供电套件)由开关导通器XD101(绿色)和负载分流器XD102(红色)组成,安装方法相对简单:开关导通器XD101接于零火智能开关外部端子上(放在开关底盒内),负载分流器XD102并接于灯负载上(放在灯具上)。

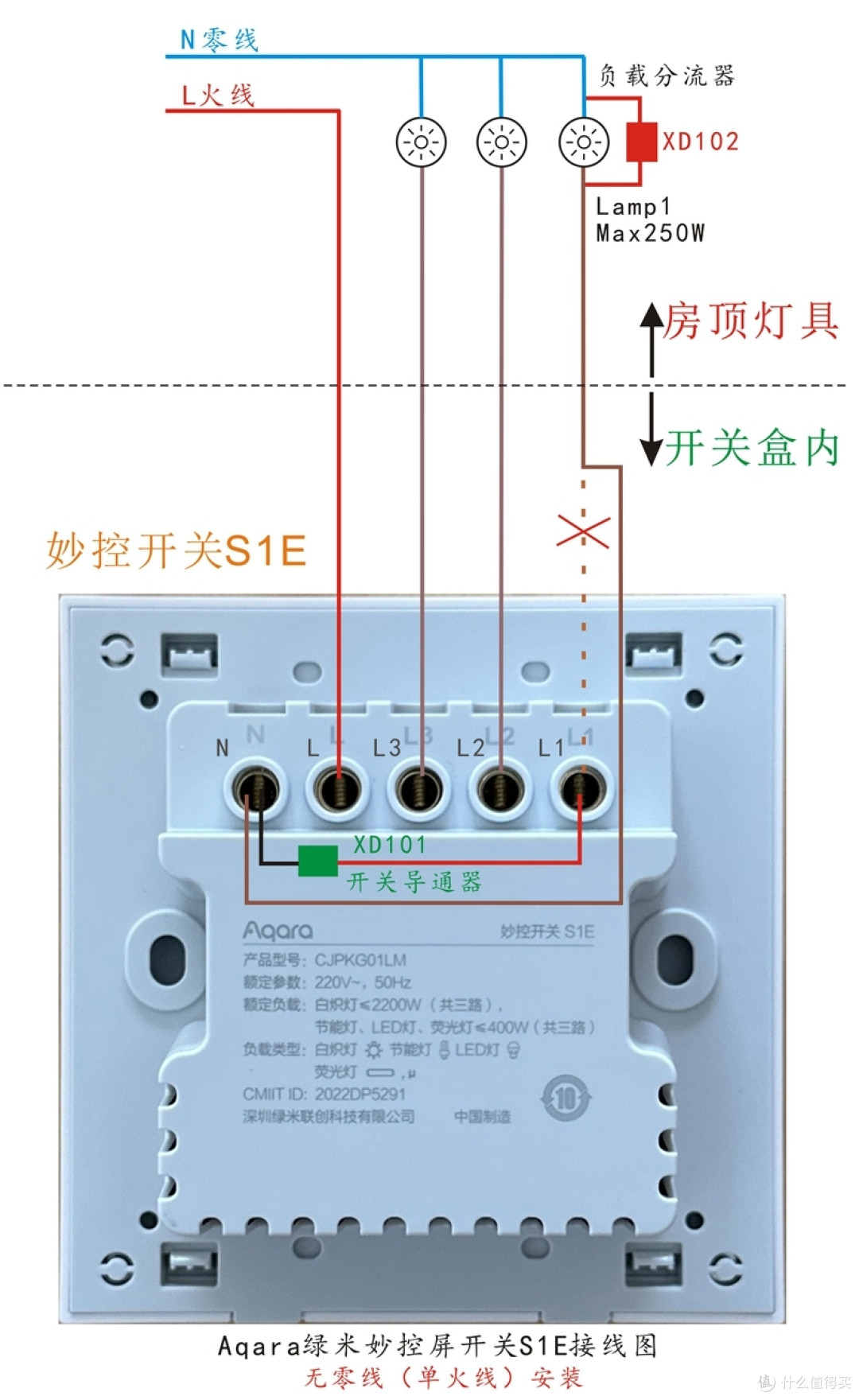

接线示意图

提示:红色负载分流器接到灯上(放在灯具上);
绿色开关导通器接到开关(放在开关底盒里)。
安装方法:
1. 切断总闸电源,严禁带电安装。

2. 将红色负载分流器XD102的两条红线(不用区分)接到某一路灯负载(功率<250W@220Vac 阻性)的两端(灯的“火线”与零线(N)上)。

3. 将绿色开关导通器XD101接到智能开关上相应的某一路灯控线端子(L1,或L2,或L3,但必须与接红色负载分流器XD102的灯控线是同一路)和零线端子(N)之间。
3.1)将开关盒中的火线接到智能开关端子的“L”孔位里;

3.2)将开关盒中的第一路灯控线(比如筒灯开关线)和绿色开关导通器XD101的黑线,一起接到智能开关端子的“N”孔位里;

3.3)将绿色开关导通器XD101的红线,接到智能开关端子的“L1”孔位里;

4. 安装完成(1路)。

5. 如果零火智能开关有二路或者以上灯控,继续完成接好其他几路灯控线到开关端子上(L2,L3等)。
注意事项
1.安装过程中涉及强电,需由专业人员依照电工规范和产品说明书进行安装。
2.安装前务必关闭总闸,禁止带电操作,避免发生危险。
3.不要超出标识的最大功率负载使用。
Aqara 妙控开关S1E,没有零线,安装就用“S1E单火转换器”(也称单火线供电套件或者零线发生器)
淘宝购买:淘宝
最近要装修房子,也是在考虑装这种开关,但是没有零线,接的话感觉有点麻烦,用你介绍的这种方式有没有安全隐患?
S1e开关,客厅是智能灯,咋接线?接零火,控制线接L1,开关会导致智能灯离线。正常接零火,灯控制线接L火线并接,s1e转无线开关吗?
优先考虑穿线神器,15m基本够用,自己穿根零线上去,便宜还一劳永逸。穿不动的管子再考虑单火开关或者零线发生器,毕竟保持微电流对灯具寿命也是有影响的
装了但是接的灯会隔十几秒就闪一下
我想问下,这一个开关可以控制几路灯的
有个想法不知道可行吗?用开关里面通向灯的那根火线从灯处拉两根线过去,不要多粗,越细越好,反正这玩意没有功率要求。一根线管跑三根线应该绰绰有余。
零线生成器?
就怕底盒不够塞的
我试过这样接,但是没有负载分流器,连智能灯,心想智能灯常通电那灯线就是零线了,结果屏幕点不亮
最多三路,三路以下都能用。
建议全房拉零线吧,这玩意一个40-50,全房合起来,500-600,不去请个电工一天把零线穿好,一劳永逸。
你这个空开都是一起的,旁边有插座的可以直接拉个零线过来吧
