拆解报告：漫步者MiniBuds真无线耳机冇心版

如何打造个性化的TWS耳机产品，与品牌联名是一个不错的选择。近日漫步者与冇心合作推出了一款MiniBuds真无线耳机，共有雾霾蓝、烟灰粉和冰川灰三种配色，外观上融入了一些品牌元素，比较有特色。冇心是深圳的一家热衷于原创设计的公司，据了解此前双方已有多次合作。

漫步者MiniBuds真无线耳机冇心版采用高通蓝牙V5.0芯片，支持SBC/aptX音频解码，支持cVc8.0通话降噪；耳机还支持IP55级防尘防水，确保耳机在多种场景使用的稳定性。充电盒采用Type-C充电接口，耳机单次续航约6h，充电盒可提供18h的额外电量。这款产品从外观到配置都与近期我爱音频网拆解的漫步者Xemal声迈 X3 TWS真无线耳机相近，下面就通过拆解来看看内部的用料吧~

此前我爱音频网拆解过漫步者DreamPods 真无线蓝牙耳机、漫步者TWS NB2 真无线主动降噪耳机以及10款其他的漫步者耳机产品，包括漫步者的TWS游戏耳机、TWS真无线耳机、颈挂式降噪耳机和头戴式降噪耳机。

一、漫步者MiniBuds真无线耳机冇心版 开箱

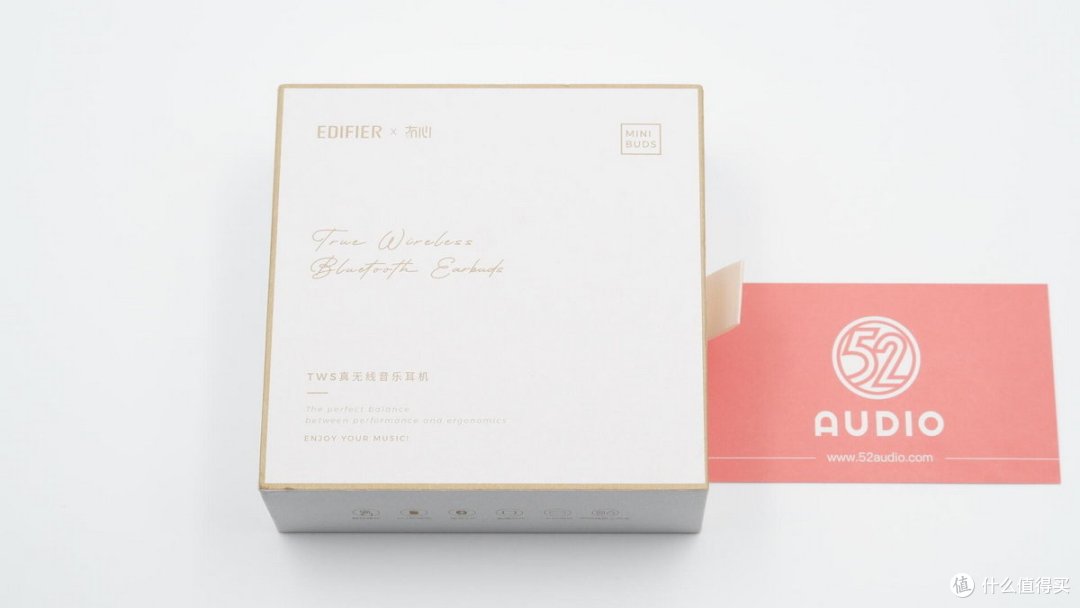

拆解的这台是冰川灰版本，包装盒也是对应的灰色，边角处有金色边线，像是一个精致的礼盒。左上角是EDIFIER漫步者与冇心的联名，右上角是产品名“MiniBuds”，手写英文字体是“真无线蓝牙耳机”，类型是“TWS真无线音乐耳机”，下面英文小字是“在声音表现和人体工程学之间的完美平衡”。

包装盒背面是产品的规格参数，产品型号为X3 TWS真无线音乐耳机，可以基本确定这款联名产品是以声迈X3为基础打造的。

包装盒底部是产品的特色功能，触控操作、6+18h续航、蓝牙5.0、高通芯片、小巧设计、IP55级防尘防水。

包装盒为侧边抽屉式的设计，耳机和充电盒分开放置。

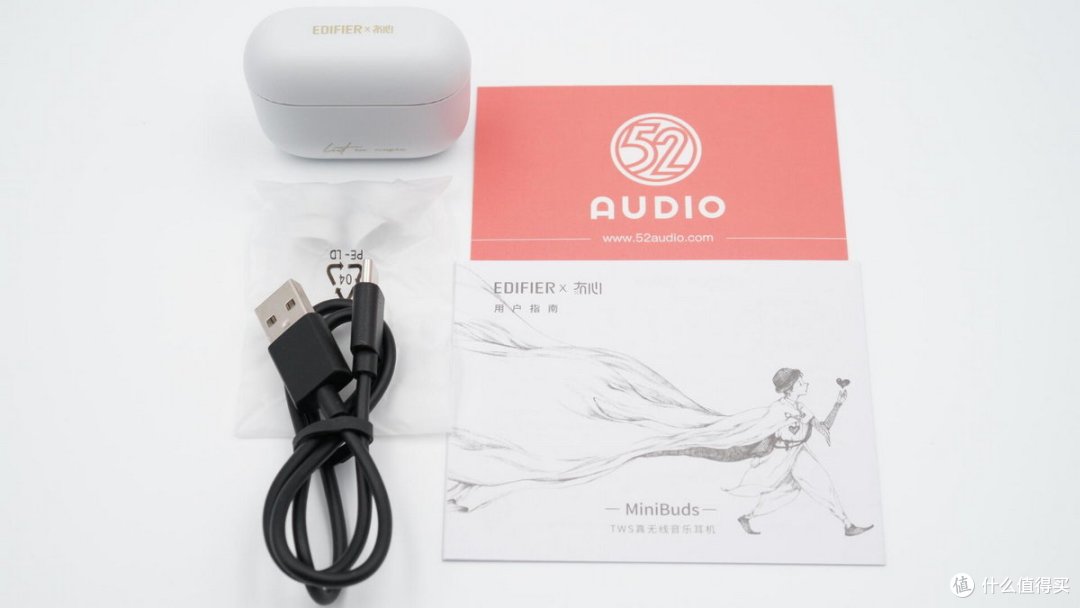

包装盒内物品，耳机和充电盒、硅胶耳塞、充电线和用户指南。使用指南也进行了定制，加入了图绘。

充电线缆为USB-A to USB Type-C接口。

额外附赠的两对硅胶耳塞，耳机上默认的为中号。

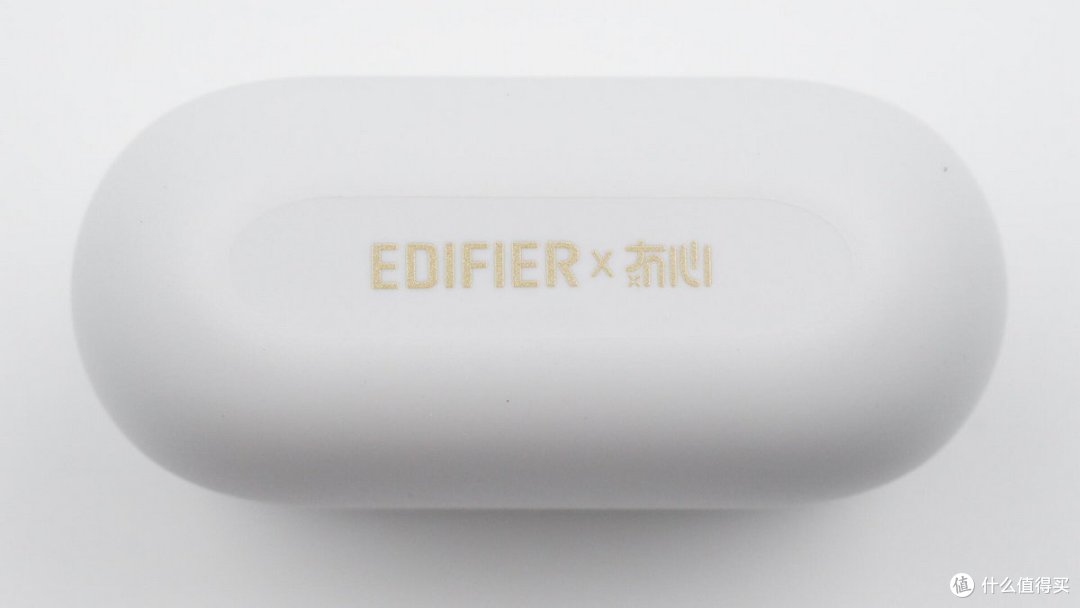

充电盒顶部是一个平面，EDIFIER漫步者×冇心的联名Logo是金色的。

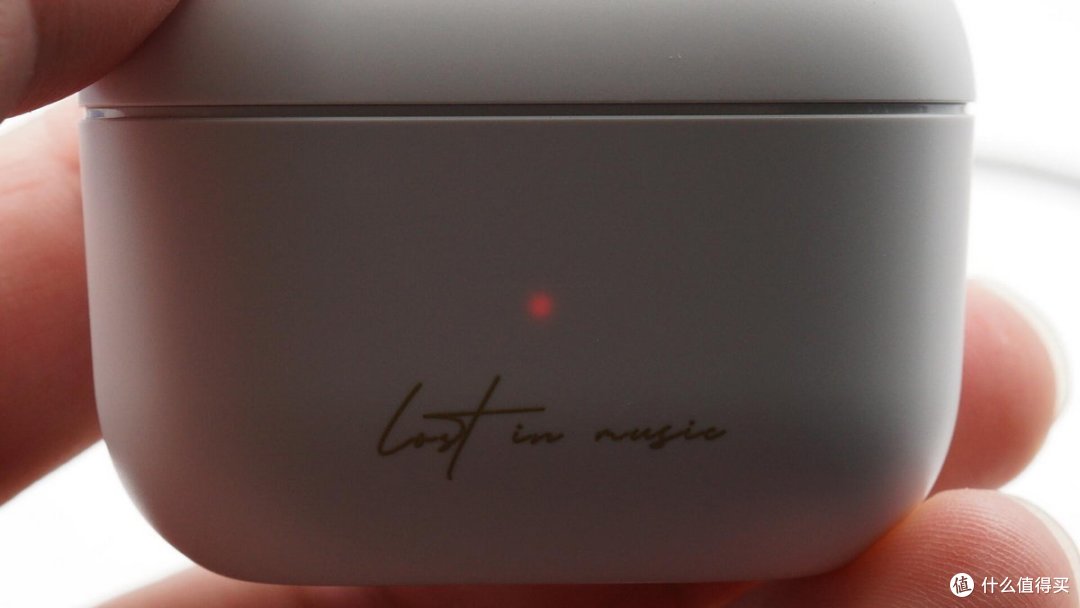

充电盒正面展示，底部手写体英文看起来像是“Lost in magic”。

隐藏的LED指示灯设计。

充电盒底部信息，EDIFIER漫步者×冇心，X3 TWS真无线音乐耳机，额定输入：5V⎓50mA（耳机），5V⎓350mA（充电盒）。

充电接口在充电盒背面，由此前的Micro-USB接口升级为Type-C接口。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对漫步者MiniBuds真无线耳机冇心版进行有线充电测试，充电功率约1.4W。

耳机位于充电盒内的状态。

充电座舱露出的Pogo Pin。

漫步者MiniBuds真无线耳机冇心版。

耳机和充电盒共重：32.3克。

充电盒单重24克。

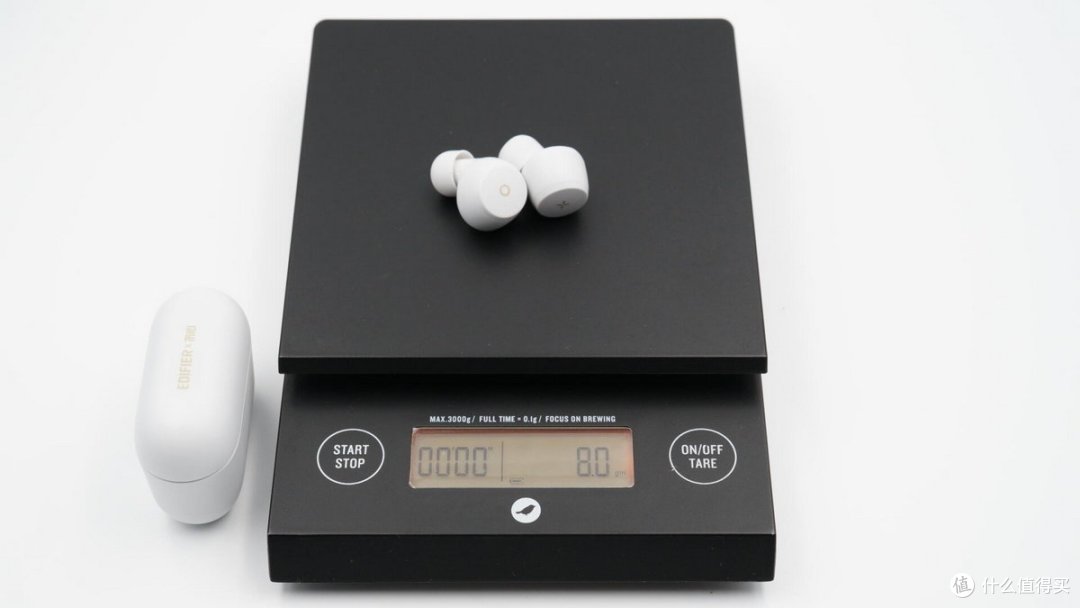

左右耳机重8克。耳机和充电盒的重量都比之前声迈X3轻了一点。

二、漫步者MiniBuds真无线耳机冇心版 充电盒拆解

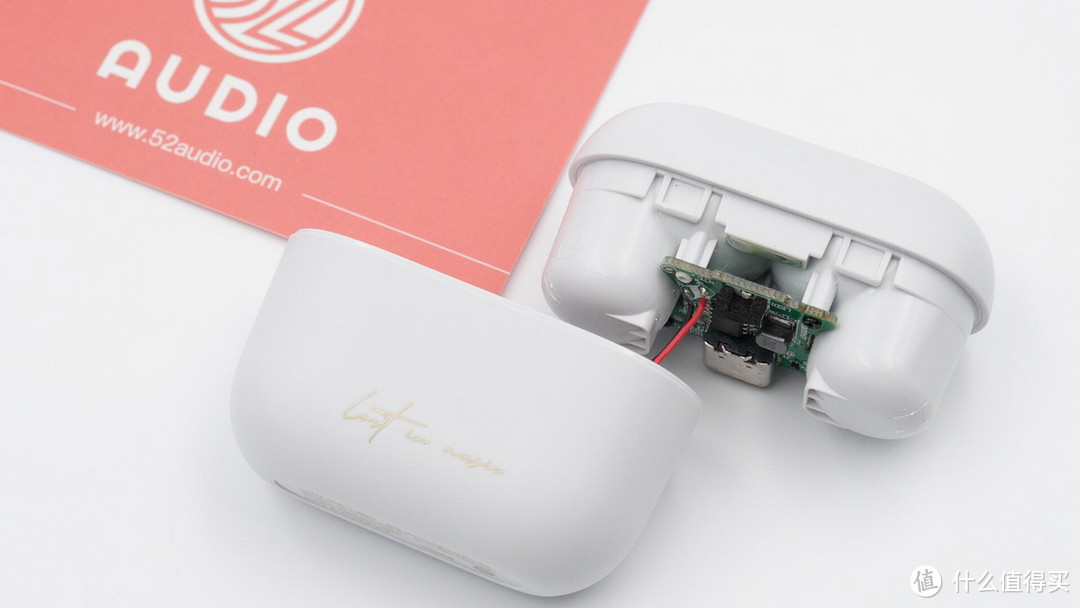

首先来拆解充电盒，充电盒主体采用卡扣式固定，撬开即可看到内部电路，

电池固定在充电盒底部，有一块缓震泡棉。

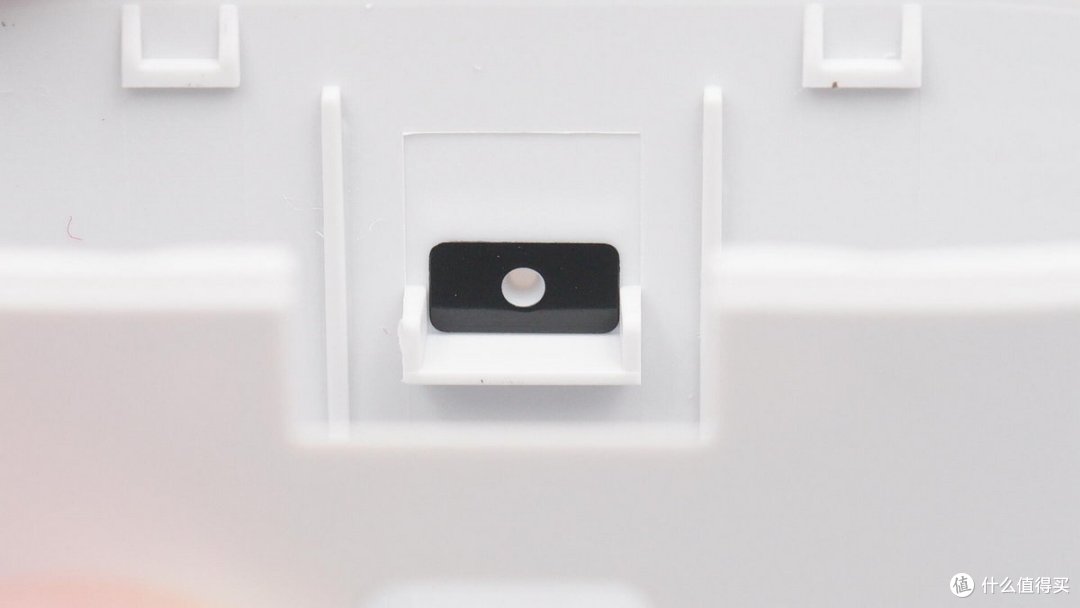

充电盒正面隐藏的LED指示灯开孔。

卸下主板的固定螺丝，充电座舱内侧展示，两颗磁铁固定耳机，一个条形磁铁吸附盒盖。

充电座舱电路展示。

充电座舱电路另一面展示。

充电盒采用Type-C接口输入电源，主板上有一颗电源管理芯片负责电池的充放电。

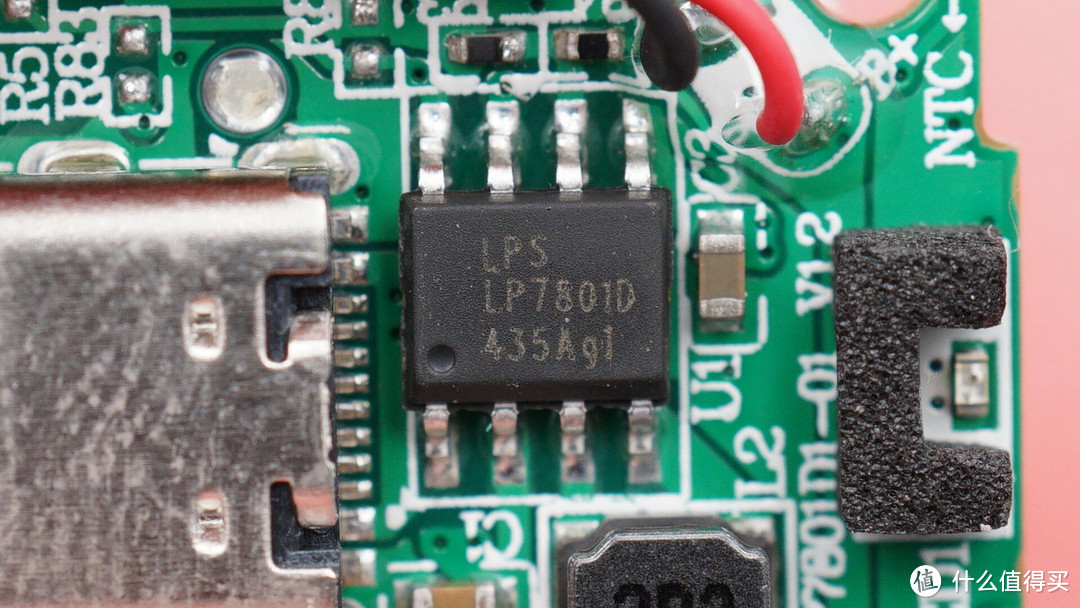

LPS微源半导体 LP7801D超低功耗充电/放电单芯片，集成了线性充电管理模块、低功耗同步升压放电管理模块，在5V常开时整个耳机仓<10uA的待机电流（含耳机，保护板）；为目前国内首颗通过IEC62368安全认证的多合一芯片。

LP7801D采用ESOP-8封装，内置OVP，输入耐压28V，省去了输入过压保护元件，待机电流1uA。

据我爱音频网拆解了解到，目前已有漫步者、JLab、小米、摩托罗拉、联想、OPPO、QCY、荣耀亲选声氏Earbuds等知名品牌的TWS耳机充电仓都大量采用了微源的方案。

微源LP7801D详细资料。

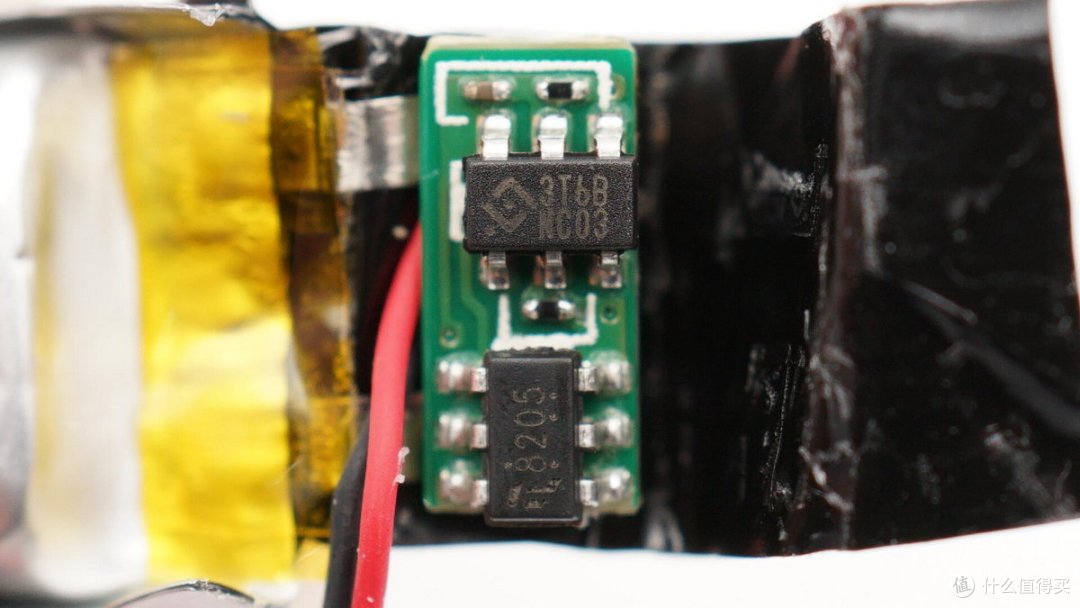

电池保护电路特写，保护IC加MOS管的标准设计。

充电盒内的软包电池来自AEC国光电子，额定电压3.8V，充电限制电压4.35V，额定容量350mAh/1.33Wh。

电芯上的信息，与标签一致。

LED指示灯，外面有泡棉防止漏光。

主板背面电路一览。

印有“1R00”和“1R0”的电阻，主要用来限制耳机充电电流，耳机充电输出均有TVS进行静电防护。

给TWS耳机充电的Pogo Pin特写。

三、漫步者MiniBuds真无线耳机冇心版 耳机拆解

下面继续来拆解耳机，耳机为豆式入耳设计，耳塞采用了与壳体一样的灰色，看起来更统一。耳机支持触控，触控面板上有不同的图案区分左右耳。

壳体上的通话麦克风开孔，兼指示灯开孔。

耳机内侧的充电触点特写。

出音孔细密的防尘网，阻止异物进入。

沿合模线撬开耳机，左右布局一致。耳机两部分采用扣位和胶水两种方式连接。

耳机外壳内部，外圈是蓝牙天线，中间是触摸感应区域。

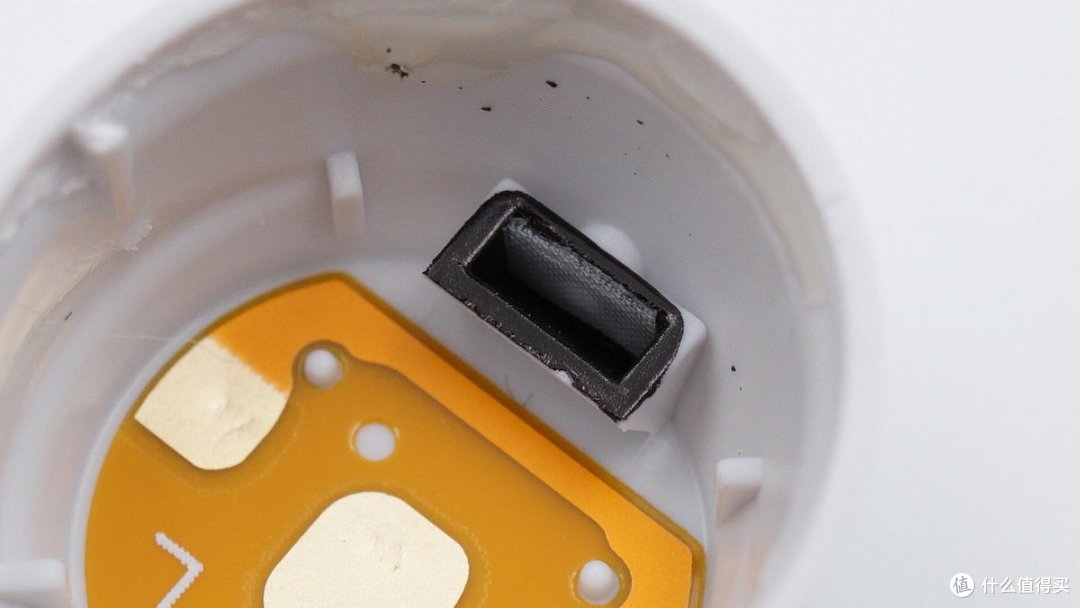

开孔内侧有防尘网。

耳机内的结构展示，由内到外依次是主板+电池+扬声器。

主板内侧与电池之间有一块缓震泡棉。

软包电池在耳机内的位置。

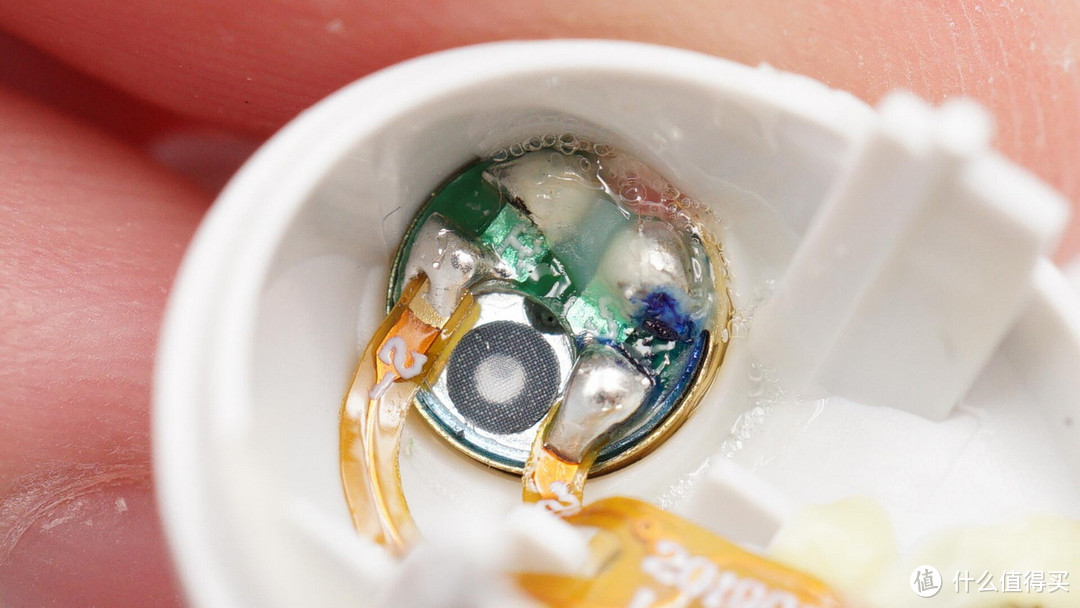

音腔内的布局。扬声器通过FPC与主板相连，中间银色的是磁铁，磁铁右侧金属挡板下是充电触点，电路非常清晰。

扬声器单元通过胶水固定。

扬声器单元尺寸约6mm。

耳机主板和电池与一元硬币的尺寸对比。

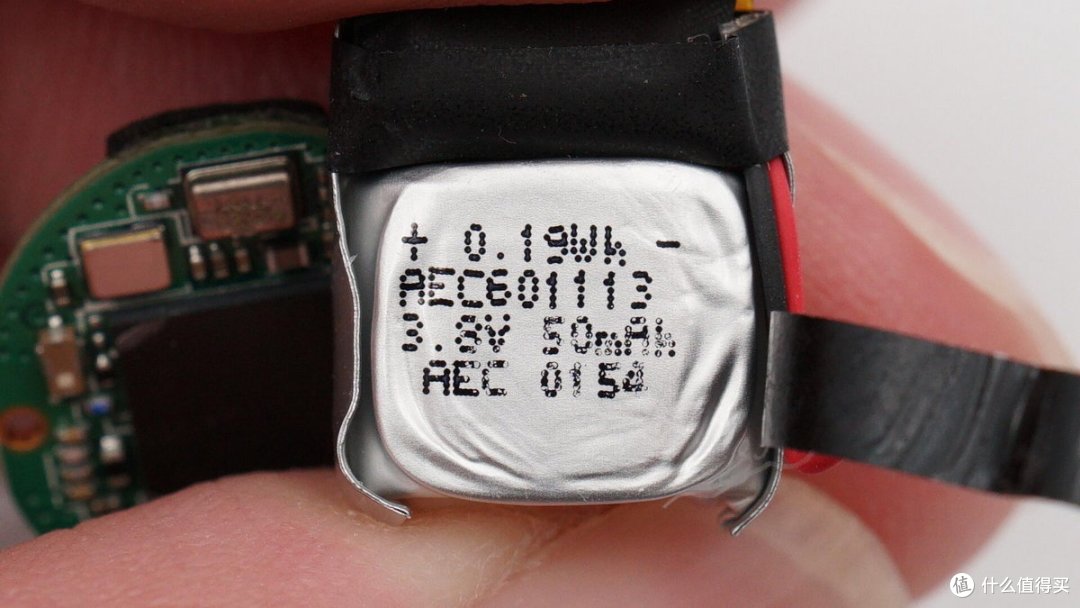

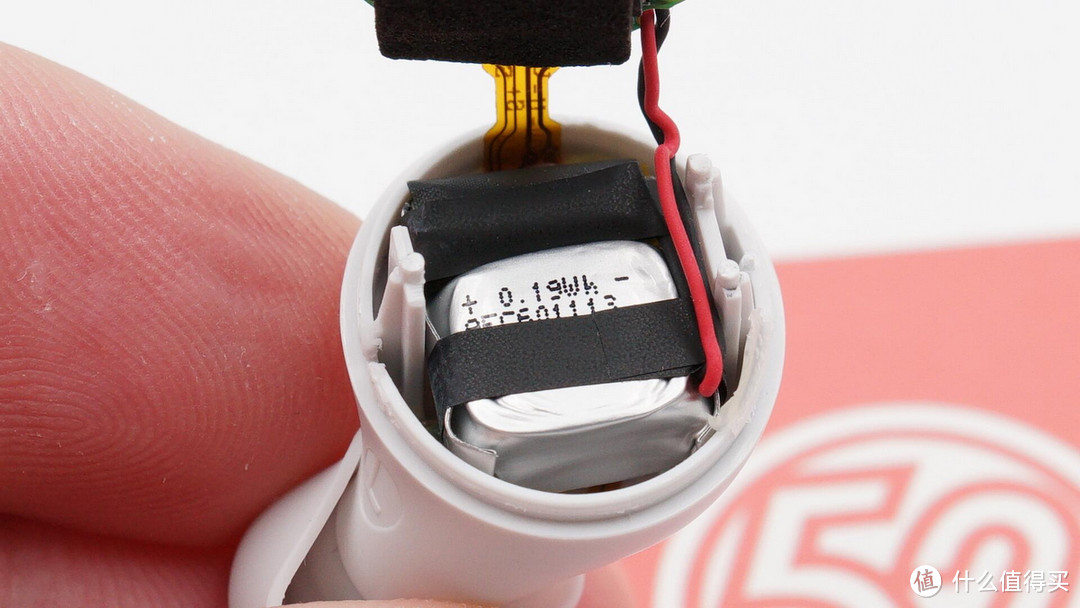

耳机内的软包电池同样来自AEC国光电子，额定电压3.8V，额定容量50mAh/0,19Wh。

电池保护板特写。

主板内侧是蓝牙主控芯片相关电路。

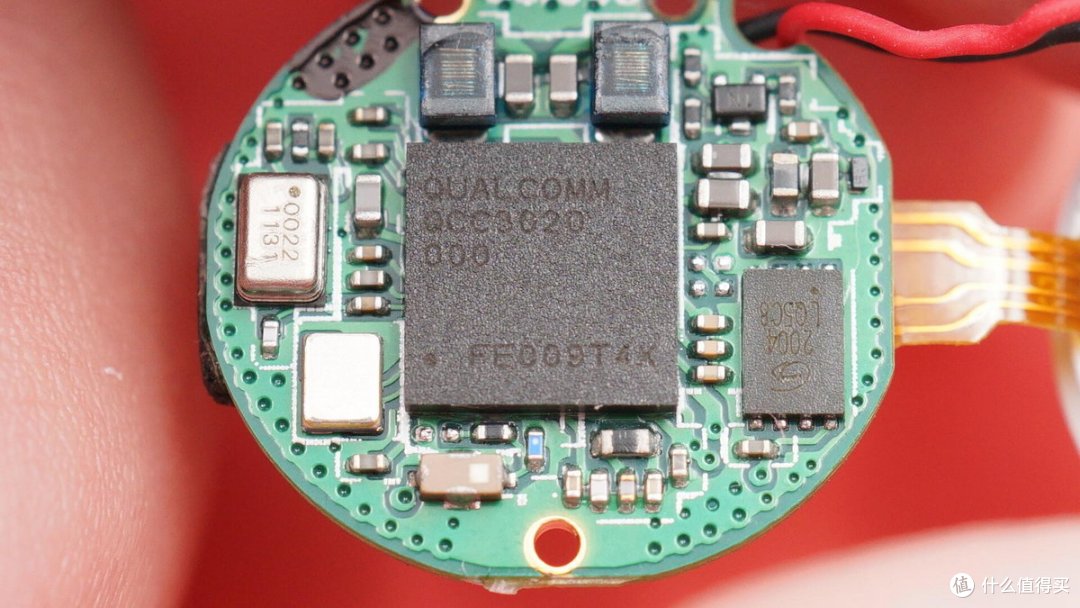

漫步者MiniBuds真无线耳机冇心版主控芯片采用高通QCC3020，这是一款低功耗蓝牙音频SoC，采用FBGA封装，专为TWS真无线耳机而设计。支持高通特有的aptX高规格解码，延时更低、容错性好，能够解锁音乐的更多细节。

除此之外，高通QCC3020还支持第八代cVc通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。

据我爱音频网拆解了解到，BOSE、SONY、万魔、漫步者、vivo等品牌的TWS耳机产品都大量采用了高通方案。

高通QCC3020资料图。

GigaDevice 兆易创新的SPI Nor Flash，用于存储蓝牙的配置信息。

镭雕0022 1131的MEMS硅麦，用于通话拾音。

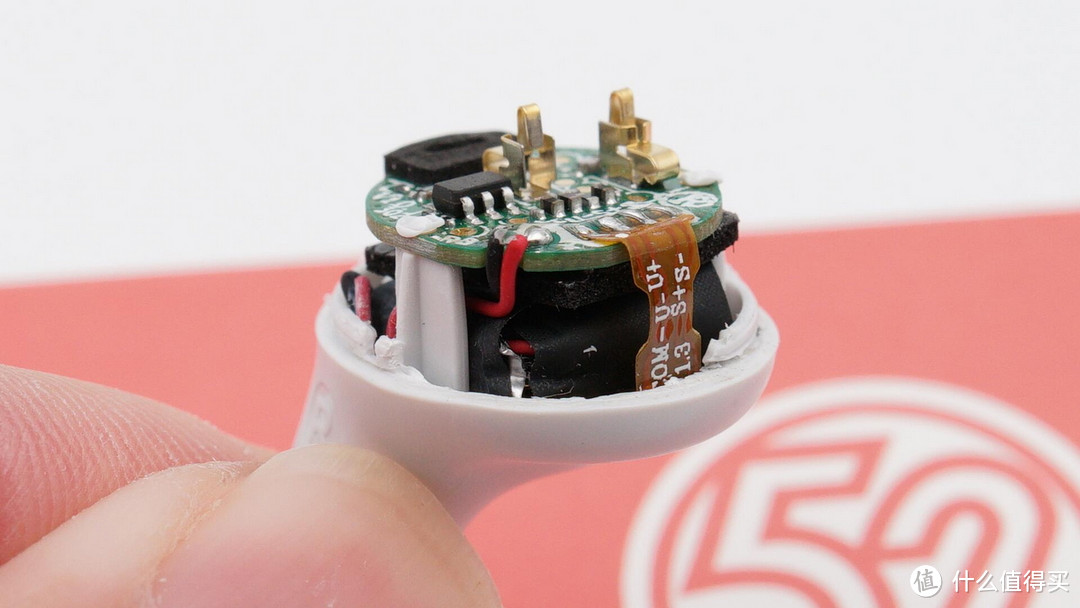

主板外侧电路展示。

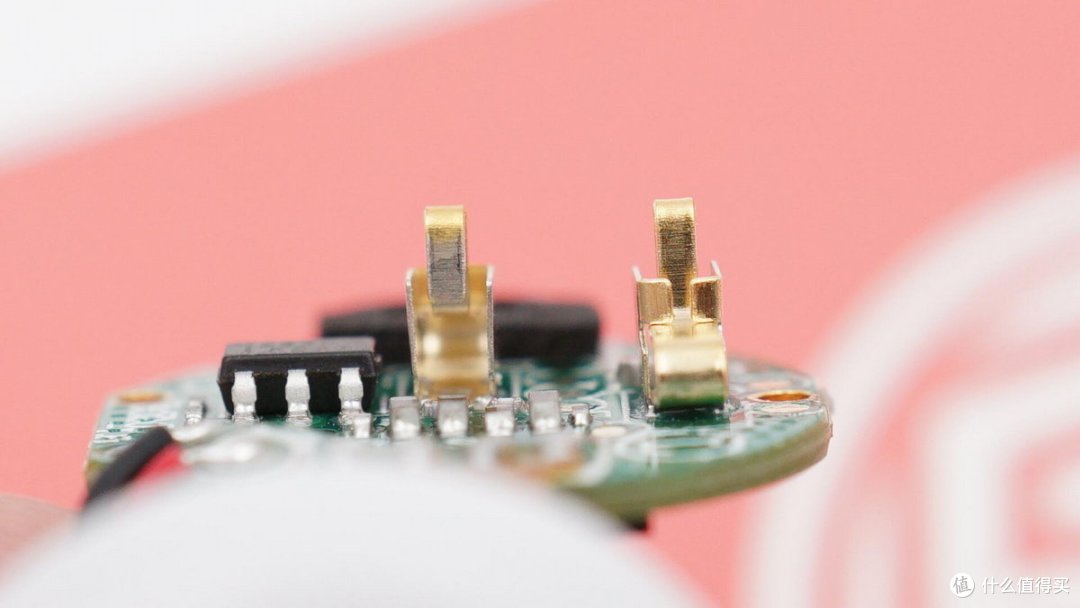

外侧的金属弹片连接蓝牙天线，内侧的金属弹片连接触控感应区域。

VINTEK元泰233DQ 单按键触摸IC，用于检测触摸操作，并将信号传给主控芯片发出对应指令。

两颗LED指示灯由泡棉包裹，防止漏光。

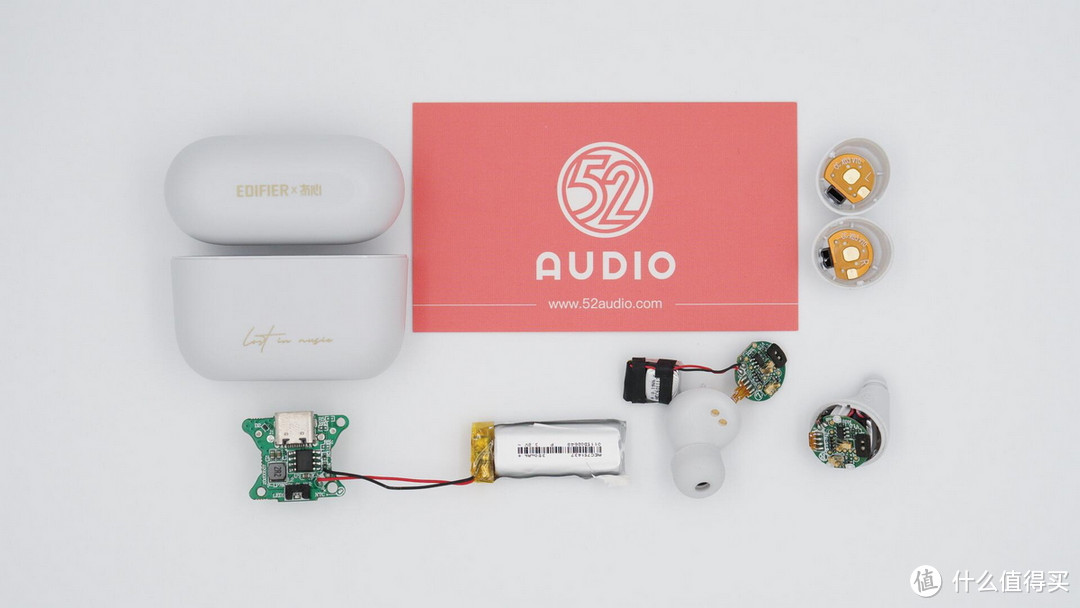

拆解全家福。

我爱音频网总结

漫步者MiniBuds真无线耳机冇心版，外观和内部电路以声迈 X3 真无线蓝牙耳机为基础打造，充电盒升级为Type-C接口，外观设计上与冇心进行了合作，采用了更加清新的色系，加入了一些字体和图案进行装饰，颜值更高。

充电盒采用微源的单芯片方案LP7801D，负责内置电池的充放电；充电盒电池容量为350mAh，可以为耳机提供额外18小时的续航；充电盒输入和输出均有TVS进行静电保护。

耳机采用高通QCC3020蓝牙音频SoC，支持蓝牙5.0和aptX音频编码；扬声器单元尺寸6mm，耳机支持触控，方案来自元泰233DQ。耳机内的电池容量为50mAh，和充电盒电池一样来自AEC国光电子，续航数据不错。

综合来看，对于实用党来说声迈X3无疑是性价比更高的选择，介意充电接口、喜欢更高颜值的可以选择联名款。
