Hello,各位小伙伴们,咱们又见面了,没错,又是我,一位爱折腾,爱捣鼓的小童鞋。

很荣幸我的“智商堪忧”系列能得到这么多看官的支持,首先要先谢谢你们的点赞和收藏、关注,小小的一个回复就是给了笔者最大的回报,今天我又来给大家分享一篇“手痒”作品,这故事要从某年某月开始说起了,请各位看官容我慢慢道来。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

在好久好久之前,小宝买了一款“智商”笔记本,这款高配笔记本“吃灰”已经快2年多了【为啥楼主总有那么多本本?难不成是败家儿,还是卖本本的】咳...咳...或许此时,你会有这个想法,然而事情并不是这样的。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

事实是这样的,在好多年前,当楼主还是一颗“小白菜”的时候,听了某jian商的忽悠,入手了这款所谓高科超级本,薄、快、准、狠...其实Ta的配置就是一个移动平板,处理器是Intel Atom x5 Z8300+4GB内存+64G硬盘,用了一个月,就卡出“仙”了家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

前后用不到一个月,吃灰的日子比我吃饭的日子还长了,看着窝心,连放个电影都堪忧,这让我情以何堪?不过看着这个液晶屏貌似还不错的赶脚,下定决心,取之...此时此景应该轮到作案工具出场。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

这就是所谓的超极本?国人macbook?第一款超薄轻巧超级超级本?我读书少,你不要骗我,这明明就是一个平板换了件衣服,穿了马甲而已,好吧,反正已经被坑了!!!再哭也挽回不了什么了,拆....

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

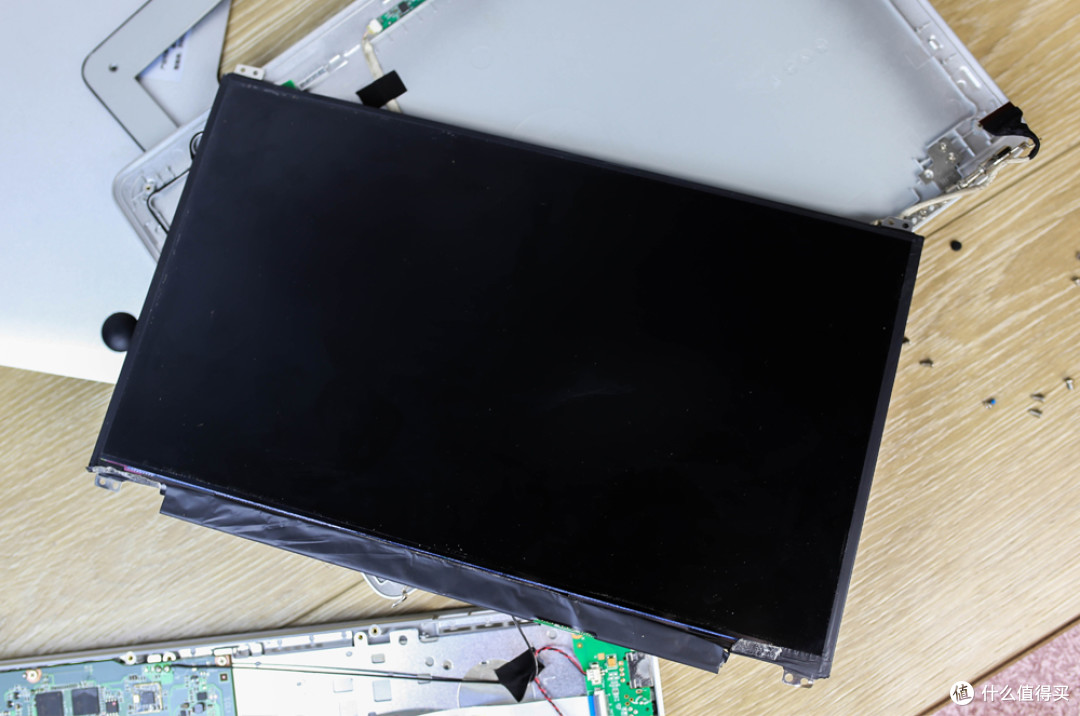

总算把你拆出来了,走过路过莫错过,亲们....超极本换脸盆了,要不要换?错过了此家没有第二家了,(⊙o⊙)…转回正题,拆这块屏幕干嘛?其实我的目标就是将这块屏幕改装为一个显示器,然后外接电视盒子充当小电视机。

N133HCEN133HCE

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

上屏库查询资料去,这块液晶屏型号为N133HCE-EN1,是群创/Innolux 13.3寸1920×1080液晶,看到这里有些失望了,好歹你也得是个京东方,或者LG之类的嘛,算了...还是撸起袖子加油干。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

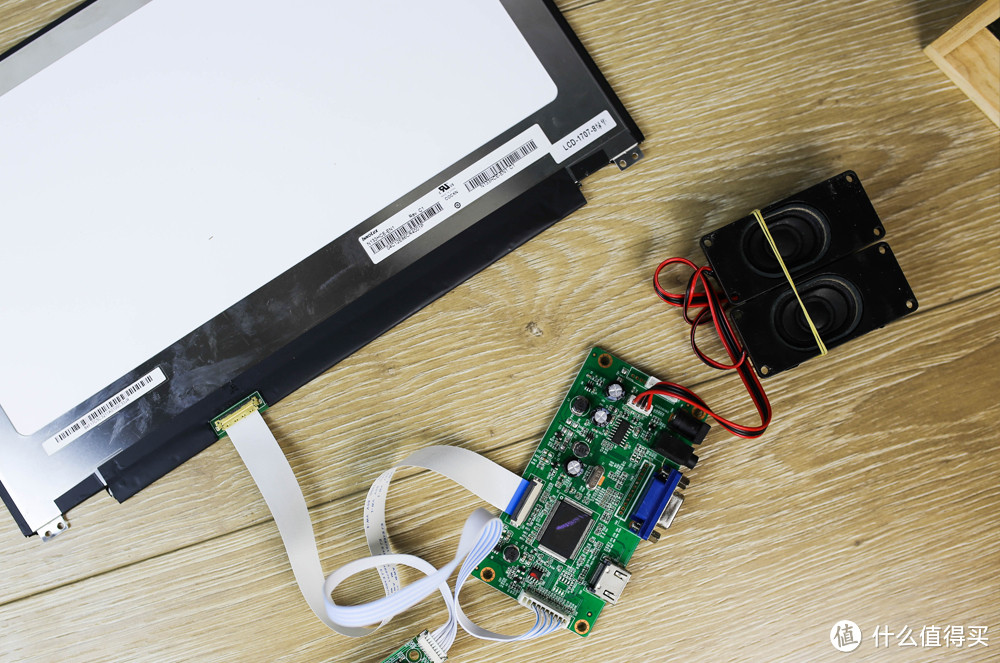

万能某宝买的驱动板,其实就是驱动这块液晶屏的硬件,分别有按键、驱动主板、喇叭单元,某商开价100多大洋,经过我九牛之力,最后杀价到60多大洋拿下,很快就收到了东西,就迫不期待测试一下。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

真的可以显示了哟(^U^)ノ~YO家里的旧笔记本不要换脸盆,带你玩出DIY新高度! 进行测试,看看液晶屏是否有损坏,色彩是否满意,先玩一会,看看有没有BUG,没有的话,那么接着往下捣鼓。

注:只要是笔记本闲置下来的屏幕均可使用此方案,不一定要升级淘汰下来的,例如你手里有7、8年前的笔记本不用了,也不要拿去换脸盆,可以拆其液晶屏DIY,笔记本主板坏了,剩下个屏幕不知道该怎么办,也可以使用此方法,由于此方案并不需要太多的技术含量,所以人人均可动手,难的地方就是在折腾外壳部分。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

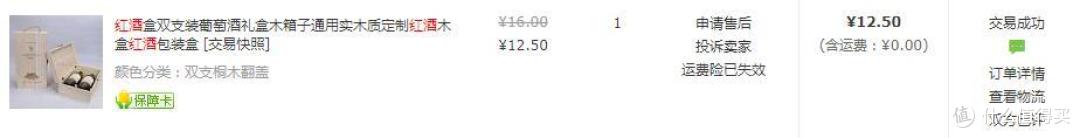

购买一个红酒箱子,(#^.^#)...俺不喝酒,不喝酒就木得朋友,但是一喝酒就要放倒一片看帖的好朋友,这人啊,她就得喝酒。其实它的作用不是用来放酒的,我要用它来做一个显示器的外壳,做一件衣裳。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

还别说,真的给我折腾成了,为了标示真的可以,先放一张成果照震楼先,这可算满满的成就感,也算是独一无二的显示器吧?好了,回到正题上,说真的,挺挠心的,弄的过程,很多次很想放弃,又要打孔,开口,接线,焊接,布线....等。

成品展示成品展示


成品展示成品展示

开始捣鼓的时候也不知道会有今天的成功,所以在过程中就没一一拍照了分享给大伙了,捣鼓过程可以说是历经七七八十一难,下面我就拍一下主要的位置,毕竟手工制作,会有不完美,将就用...将就看....看官大大们就不要嫌弃了喔,毕竟...毕竟能力有限嘛。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

1:其实说难也不难,说不难也有点折腾,首先是把红酒小箱子去掉三分之一,留一小部分,也就是前后的木板,这样弄起来就不会太厚。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

2:先给按键进行布局,DIY前先大概的布局方位,以免开孔了不合适,我这个部分是用小钻头开圆孔,根据距离一个一个的开。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

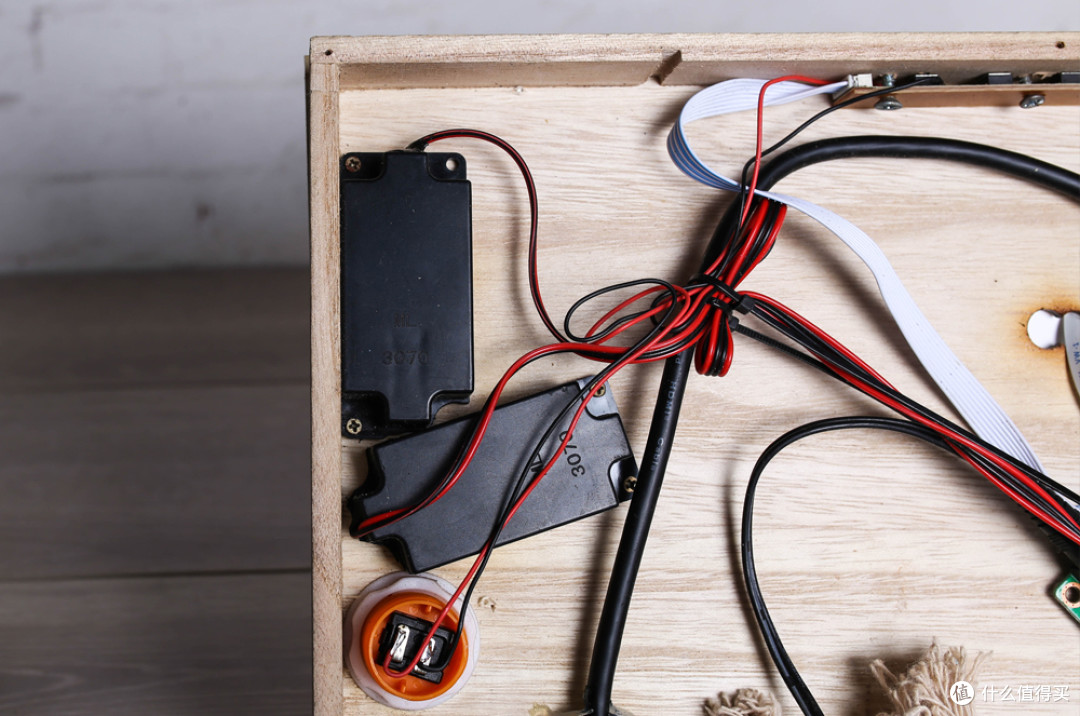

3:扬声器喇叭单元开孔,同样是采用了圆形钻孔,内部看起来惨不忍睹,都是因为当初没有布局好,所以才导致内部有些凌乱。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

4:固定好驱动板,然后利用HDMI延长线进行外置,供电方面,这个驱动板支持5V电压,所以我就找了一条没用的数据线,减掉一个头,然后留下USB部分,进行接线外置,这一步需要焊接。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

5:初步完成,主要是几个按键可以扩展,例如功能总键、显示器开关键,同样进行飞线处理,焊接....其它的功能键则是用钻头开口,加上打磨...

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

6:不要问我这个支架是怎么来的,其实这个支架是从旧显示器拆下来的,因为当初那个显示器爆屏了,看来看去就看到这个支架,把支架留了下来,当初在想着,说不定以后可以用着,没有想到现在就派上用场了。

家里的旧笔记本不要换脸盆,带你玩出DIY新高度!

7:完工,这里多说无益,走过路过莫错过,留下你的赞,点下关注,给我来一个大大的回复,把鲜花砸上来可以么ლ(′◉❥◉`ლ)


用处其实很广泛,我简单的举几个例子,这样一个三无产品Ta可以做什么?

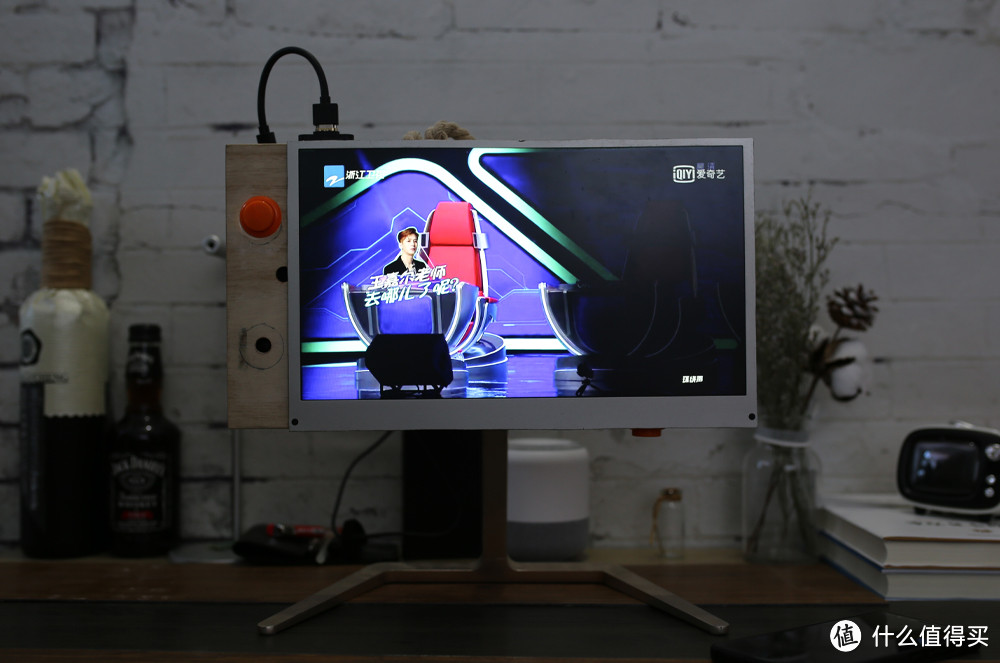

接驳电视盒子秒变小电视接驳电视盒子秒变小电视

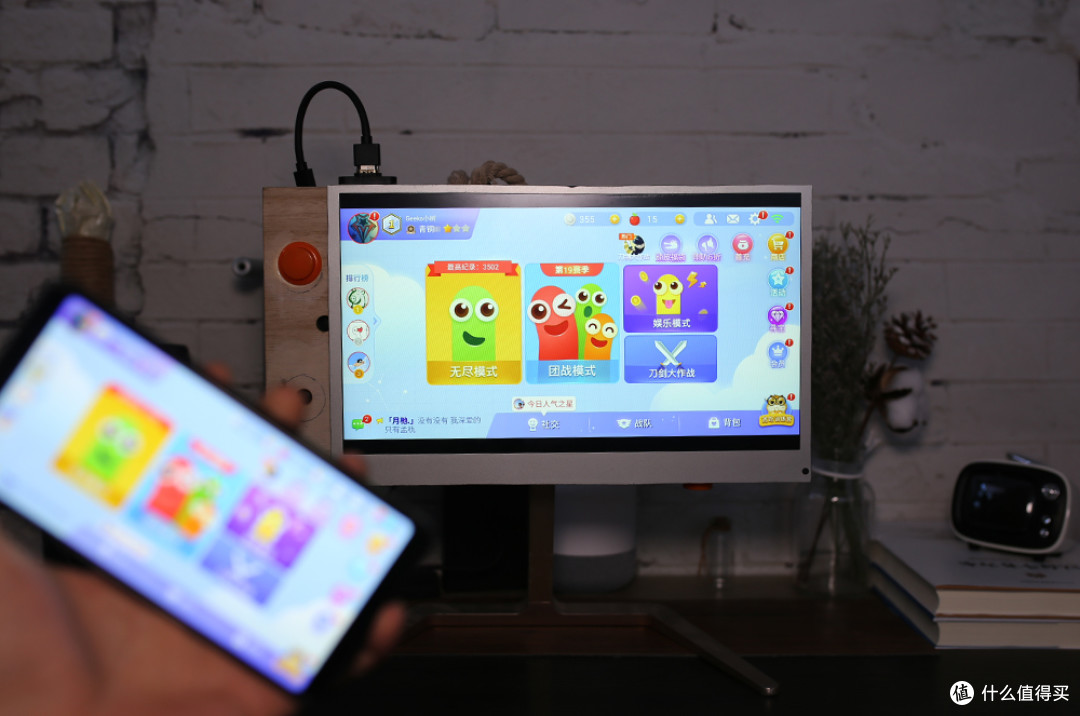

接驳同屏器秒变手机扩展屏接驳同屏器秒变手机扩展屏

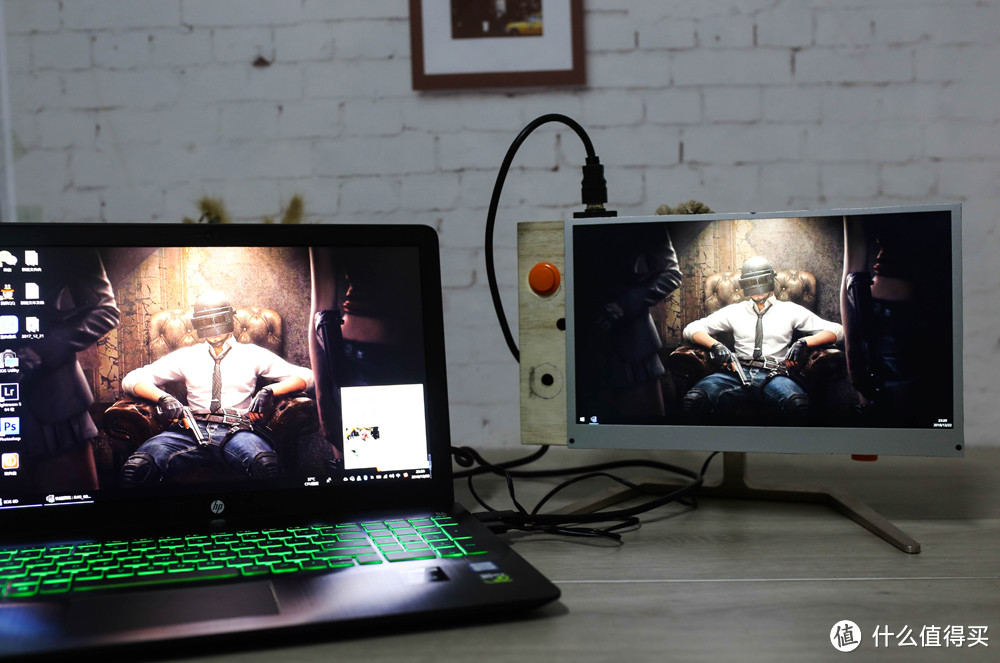

接驳笔记本秒变第二屏接驳笔记本秒变第二屏

接驳单反秒变监视器接驳单反秒变监视器

首先,可以将它用在笔记本的副屏、连接单反相机作为监视器、连接无人机作为显示器、连接电视盒子作为电视、连接PSP作为游戏显示器、连接同屏器将手机的画面投射过去,扩展性玩法还有许许多多,就是活生生的一个13.3寸小显示器,在这里就不一一举例子了,元芳,你怎么看?



(^o^)/~又到了结语时间了,今天的分享就到这里了,我也舍不得离开,不过很快我们又会再见了。

各位大大点个赞再走吧,有了你们的支持,我才能分享出更多的作品,喜欢我记得关注我噢,如果您也想捣鼓,或者有什么不明白的,可以在回复给我留言,我看到后会为您服务,解答。



预告:下一篇捣鼓文章,将为大家分享如何把【笔记本DIY改装为台式小主机】想想都觉得刺激,即将为您揭晓,关注小宝,才不会错过喔。
