网件GS308P变UBNT XG,千兆918+变万兆1618+

2019-06-10 08:30:00 27点赞 173收藏 78评论

小编注:此篇文章来自#原创新人#活动,成功参与活动将获得额外100金币奖励。详细活动规则,请猛戳此链接!

创作立场声明:本文由本人原创,转载请注明作者。

前言:迁入新居以有一年半左右了,之前一直是用网件的gs308p+gs108t来做全屋的千兆网络覆盖支撑,期间使用一直挺满意的,网件的交换机一如既往的稳,丢弱电箱里也不会发热很严重…不论是用4k盒子播放群晖918+里的4k原片或者是台机外挂iscsi使用,体验都挺好,有想法的朋友可以做参考。

原:

路由器:asus rt-5300

AP:ubnt iw ac x2

交换机:netgear gs308p +gs108t

nas:synology ds918+

pc:台机一台➕2台笔电

只是呢,自己是个折腾的人,家里在装修的时候就已经做好了上万兆的准备,比如布线…网件GS308P变UBNT XG,千兆918+变万兆1618+心里一直都有折腾万兆的想法,所以…

升级部件:

gs308p升级为ubnt xg 6poe的万兆交换机(加配两个10G电口模块)

群晖918+升级为群晖1618+(加配扩展卡E10G18-T2)

pc加配asus c100c 10G pcie网卡

来一波图~




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+




一,先说1618+

选择1618+原因很简单啊,更有多的盘位和pcie扩展槽,后者对于这次升级更为重要,因为没有扩展槽万兆就是空谈…不过在这儿也想吐槽一下群晖,918+都在两个m2的缓存接口,为何1618+不带?再者,你好歹出个万兆和m2二合一的扩展卡吧?你看看你隔壁qnap呢…

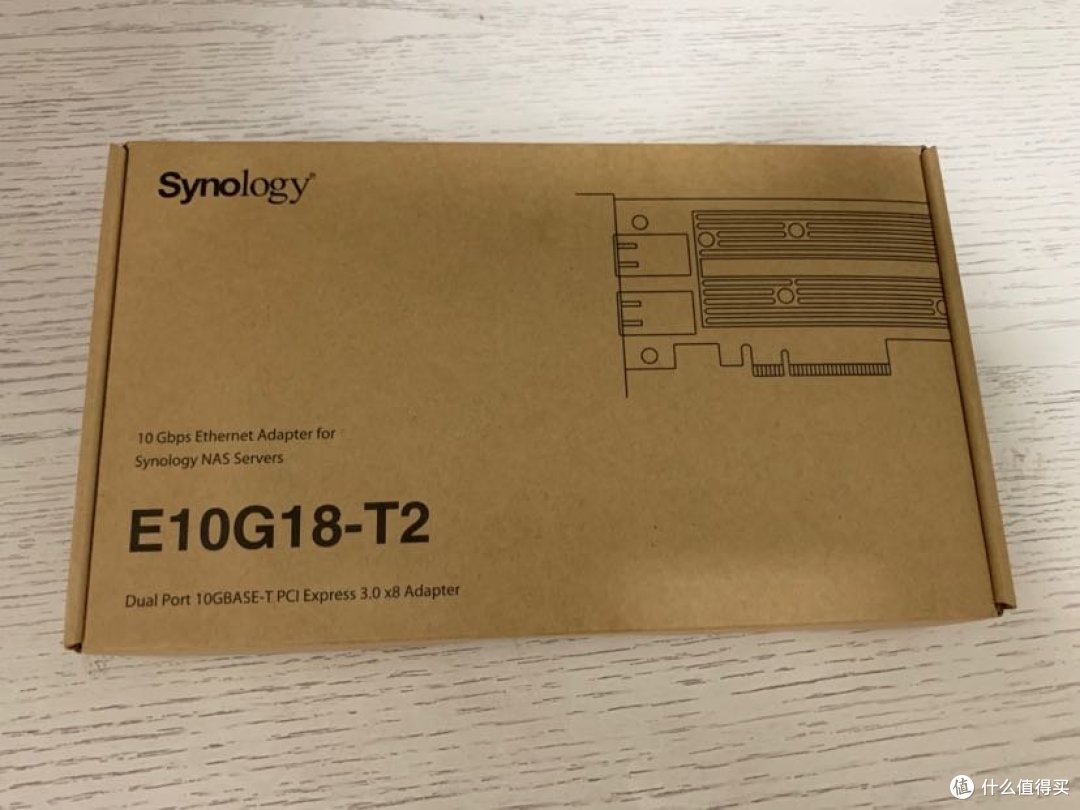

二选一,买了10G扩展卡




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+


直接上机…




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+

1618+上这张扩展卡很简单,背部6颗螺丝一拆,盖板往后一推,就可以拿下了,再去掉接口处的小挡板就可以装扩展卡了,装好后拧好螺丝就完工。网件GS308P变UBNT XG,千兆918+变万兆1618+

下面,装硬盘…

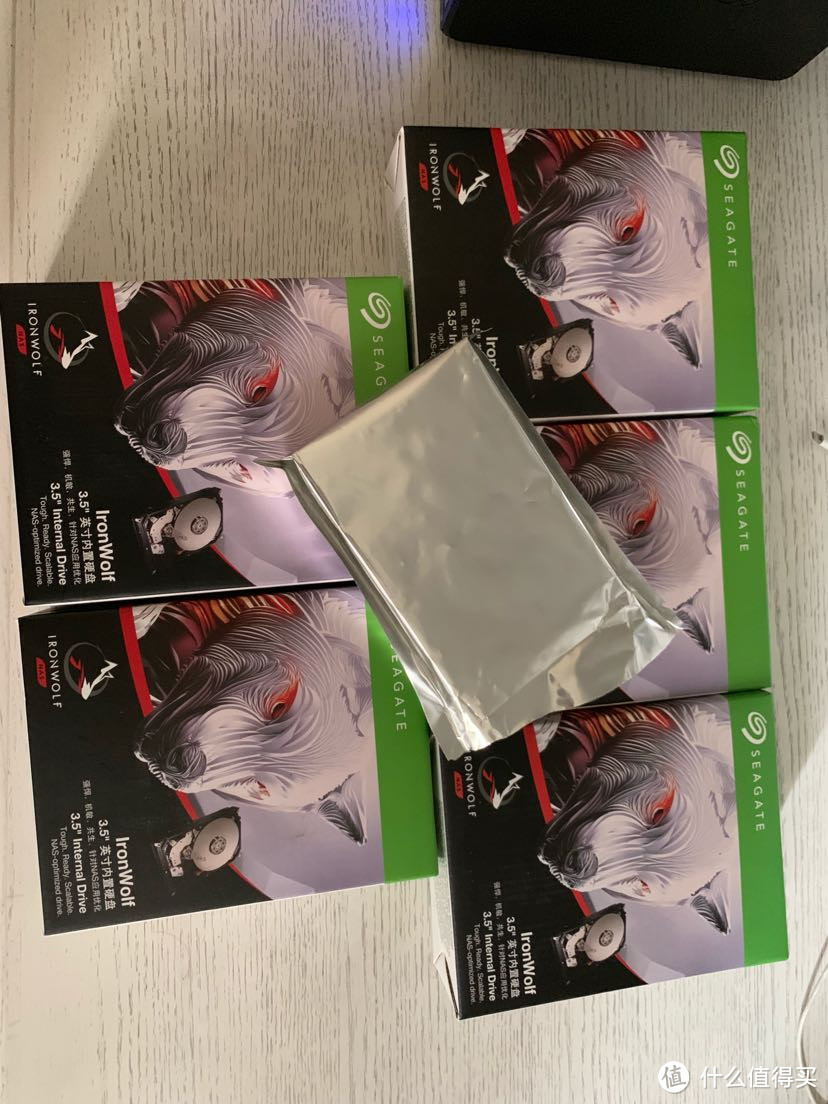

撸了5块酷狼10T,为何不撸6块?

因为…前面装台机的时候撸了一块4T的wd,总不能丢着不用吧,哎…




网件GS308P变UBNT XG,千兆918+变万兆1618+

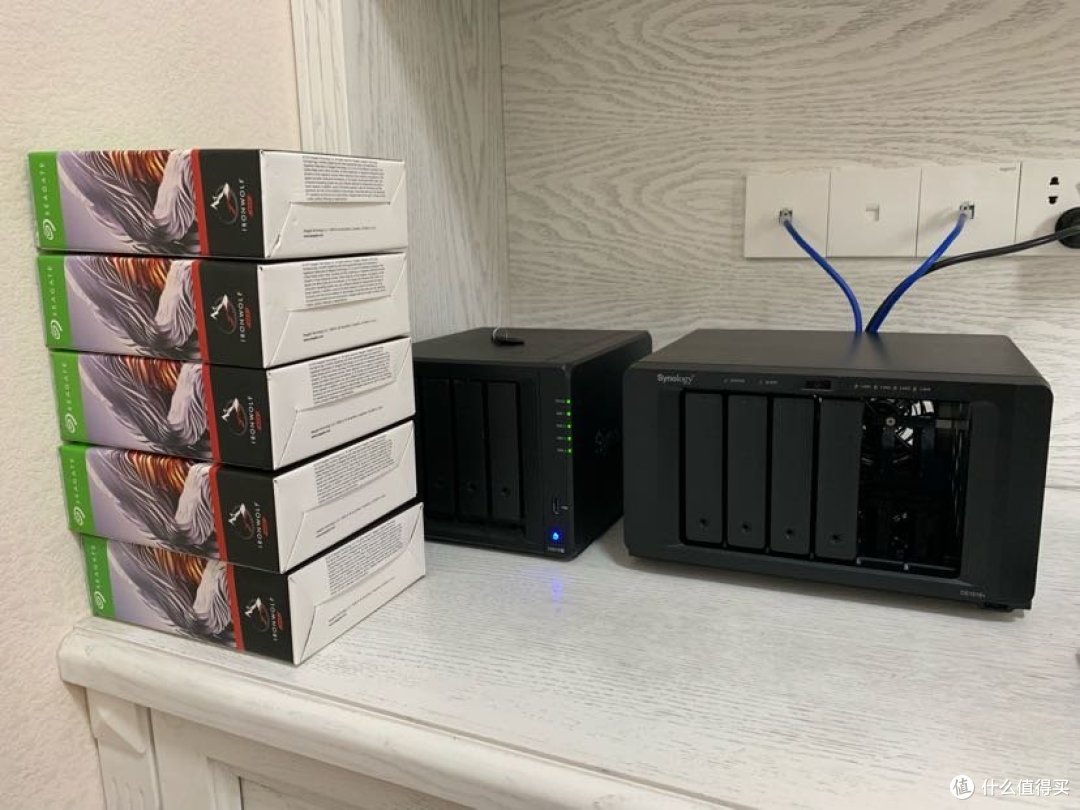

再一起对比下918+和1618+




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+


注意:

918是外置电源,所以买他还要纠结下怎么放那个电源,而1618是内置电源,这个好评网件GS308P变UBNT XG,千兆918+变万兆1618+




网件GS308P变UBNT XG,千兆918+变万兆1618+

这就是那坨电源网件GS308P变UBNT XG,千兆918+变万兆1618+

给1618+塞好硬盘后就可以丢一边了...

二、下面是万兆设备的关键----Ubnt XG 6poe




网件GS308P变UBNT XG,千兆918+变万兆1618+

话说ubnt真的是毒物,这做工包装首先就给一个高分!

其实再买这台机器前也纠结过其他款的…

比如 网件xs708t 708e,又或者qnap 1208-8c

没买原因如下

网件708t,太贵太大,我那小地方只能勉强塞进去,算了

而1208-8c呢,没poe,电口也少,而且体积也不大合适

所以ubnt的这款带poe的xg交换机成为了我的选择

唯一不足就是口子太少了太少了!!!网件GS308P变UBNT XG,千兆918+变万兆1618+网件GS308P变UBNT XG,千兆918+变万兆1618+网件GS308P变UBNT XG,千兆918+变万兆1618+

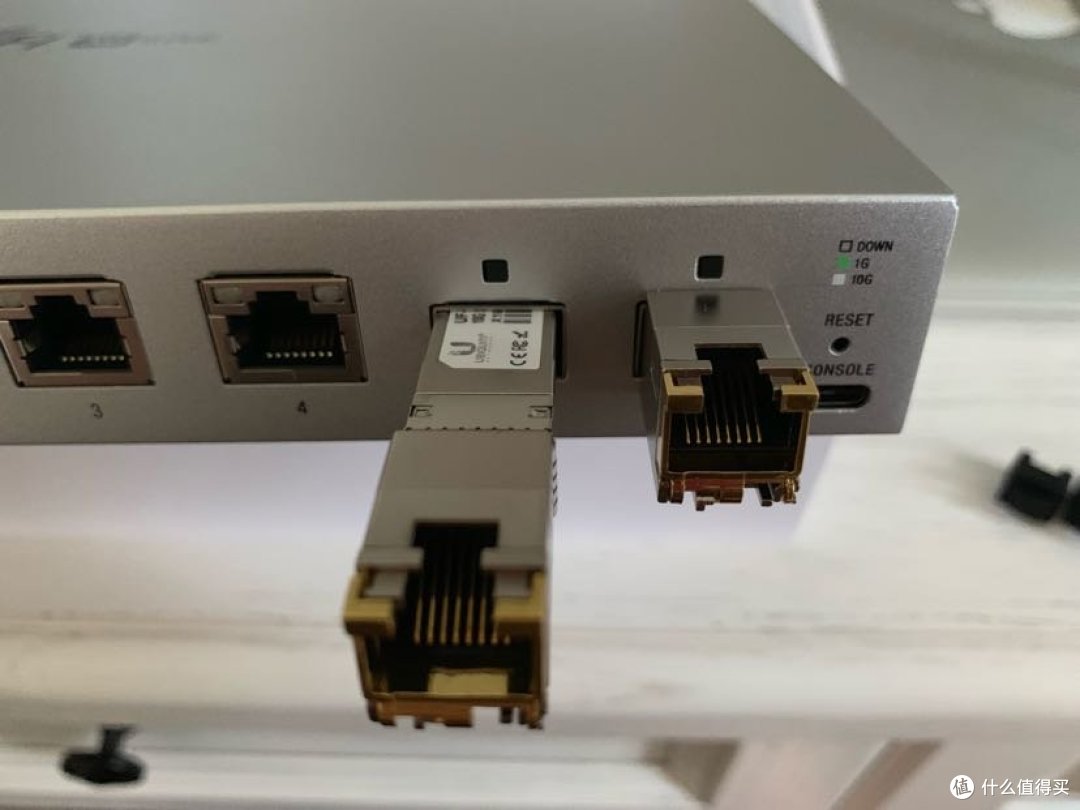

好了,可以装10G电口模块了




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+

注意:此款交换机因为是支持给其他设备poe供电的,所以自带的电源也有点大…大小就跟上面那pcie网卡差不多大,哈哈哈…忘了拍图了

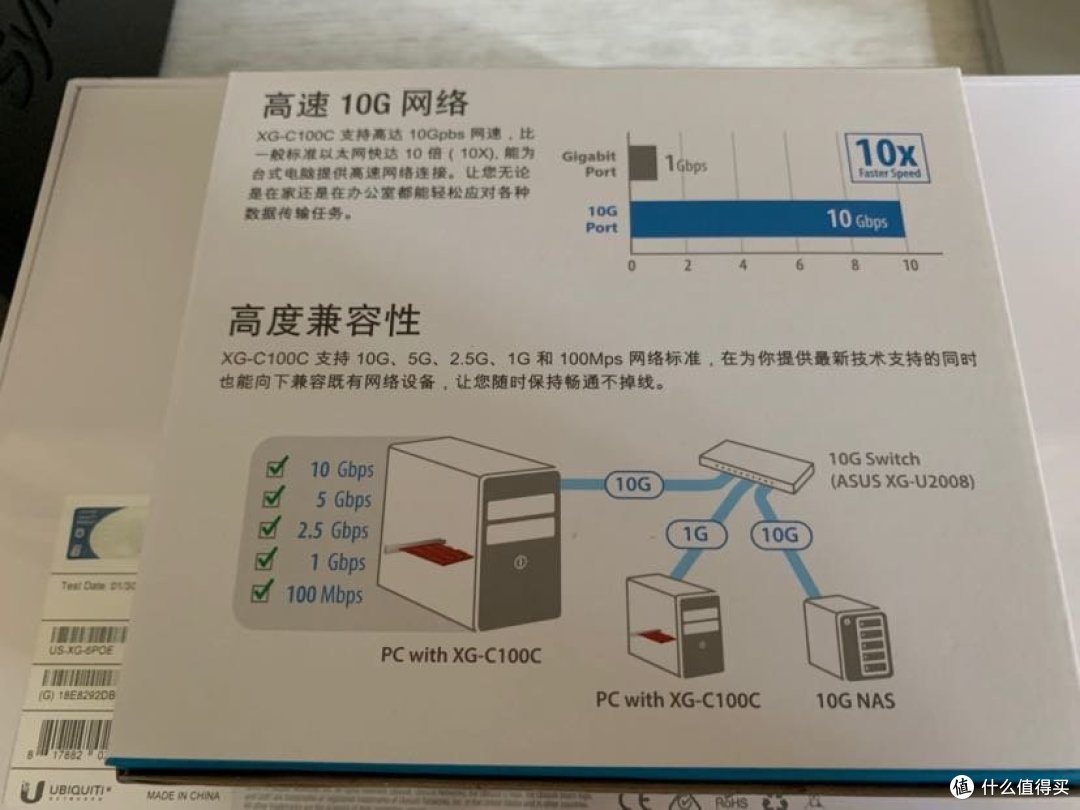

三、把交换机替换完成后就可以接下来一步了,给pc加装10G网卡




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+

这张卡向下自适应1000M、100M等速率,给个好评了

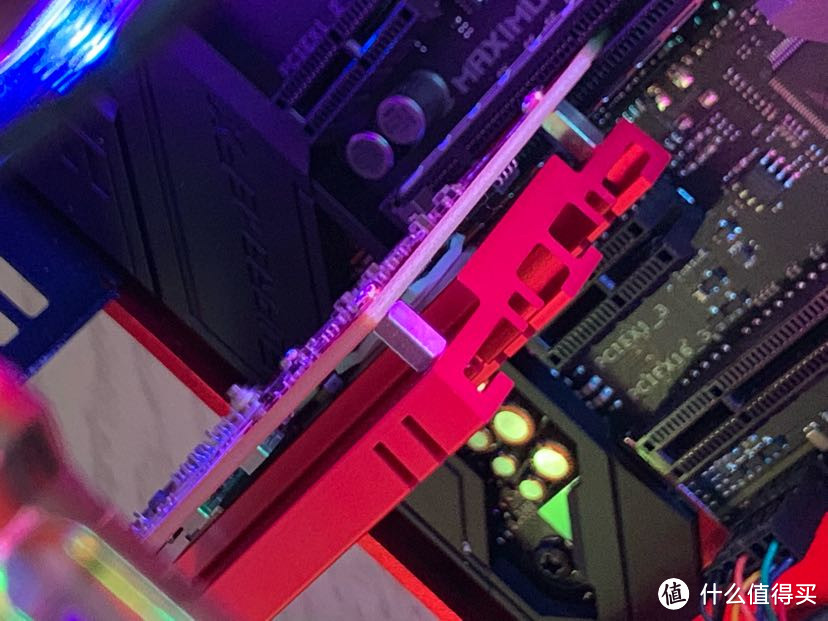

装机后效果如下:




网件GS308P变UBNT XG,千兆918+变万兆1618+



网件GS308P变UBNT XG,千兆918+变万兆1618+

pcie接口速率是x8的,完全够用。


四、接下来是上机测试效果以及出现的问题汇总

连接示意如下

nas的10G电口通过6类线连接到ubnt xg的sfp+1,同时交换机lan4口通过6类线连接到pc的c100c

问题1:接口连接好后sfp口一直处于down状态




网件GS308P变UBNT XG,千兆918+变万兆1618+

检查了一下连线状态后,很快就可以排查出问题

接口速率造成的原因,虽然说的是支持自适应,但是还是要用unifi指定sfp口的速率两端才可以协商成功

问题2:10G速度不达标

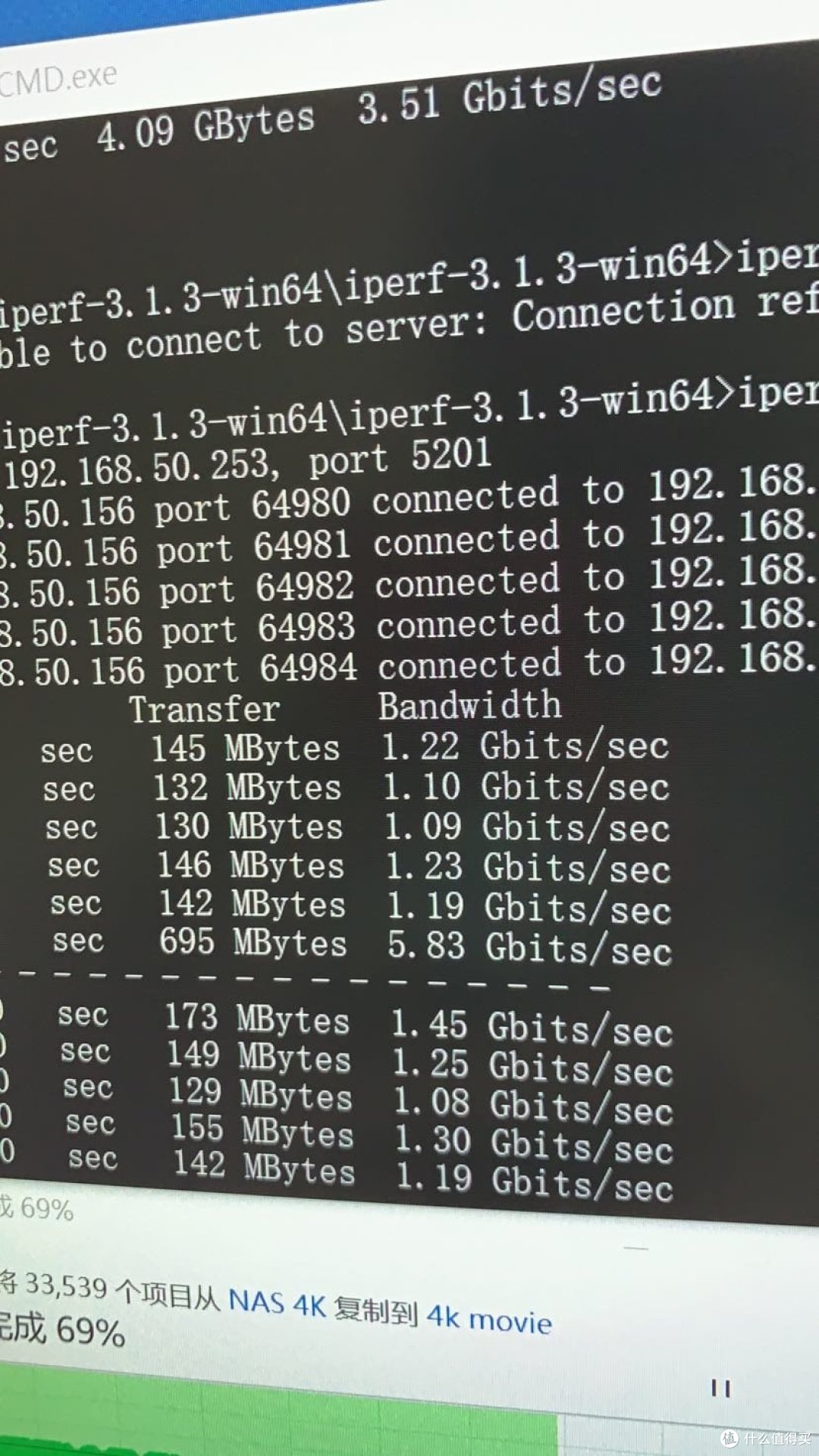

初次用iperf3打了一遍,速度如下




网件GS308P变UBNT XG,千兆918+变万兆1618+

然后加了3个进程、size 1024K继续测试

iperf3.exe -w1024k -c ip -t 30 -P3




网件GS308P变UBNT XG,千兆918+变万兆1618+

这下就对了…哈哈哈

通过一晚上的数据迁移,从918+到1618+,因为918是千兆,所以速度没办法用10G来衡量,慢慢熬吧。




网件GS308P变UBNT XG,千兆918+变万兆1618+

稳定性有了确认,给一个赞!

好了,本次分享就这些,欢迎探讨!网件GS308P变UBNT XG,千兆918+变万兆1618+
