Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

2019-06-18 19:04:25 5点赞 7收藏 2评论

改造理由

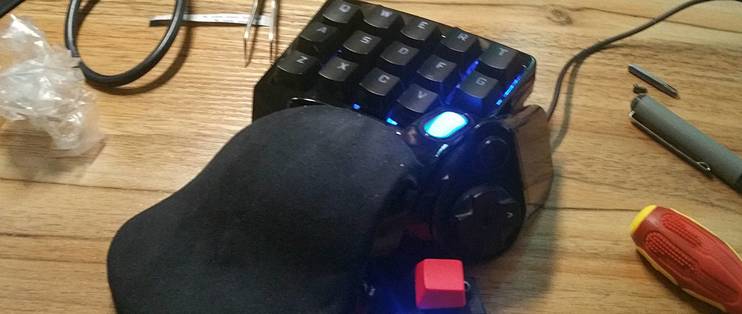

几年前曾将50包邮的雷蛇诺斯魔舰改造成机械手感键盘,使用上还算满意。这些天组无线红点机械键盘剩下了一点樱桃轴,所以打算将其改造成真正的机械键盘。

Razer 雷蛇 诺斯魔舰 改造机械手感记录前言诺斯魔舰是雷蛇与贝尔金合作开发的,外观很像贝尔金n52te,甚至可以说就是换了雷云驱动的n52te。优点是符合人体工学,左手放在上面很舒适,对我这种左撇子最适合了。某鱼收的剪线雷蛇诺斯魔舰。硅胶碗已经老化,用起来按键硬硬滴,托腕有裂痕。众多问题使它被贱卖了。没错,就是传说中50包邮!贝尔金n52qianseyue| 12 评论4 收藏16查看详情


改造过程

要改造成机械键盘,首先要解决的时机械轴体的定位问题。通过手工测量原来魔改机械手感时的定位板,用透明ABS材料3d打印了一个樱桃轴定位板。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

与原魔改机械手感时的定位板相比很接近的,区别在固定柱的高度上。因为这次要改造成真正的机械键盘,要有一定的空间进行布线。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

新打印的定位板也能和原来的硅胶电路相匹配。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

透光的需要,我选用的是国产RGB贴片轴体的轴盖,轴心为樱桃黑轴轴心,弹簧为樱桃茶轴弹簧。很多国产轴都是模仿樱桃轴的,所以零件都能通用。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

安装好后的效果一览。确定轴与轴之间的空隙足够。不至于安装键帽后,发生空隙不够的情况。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

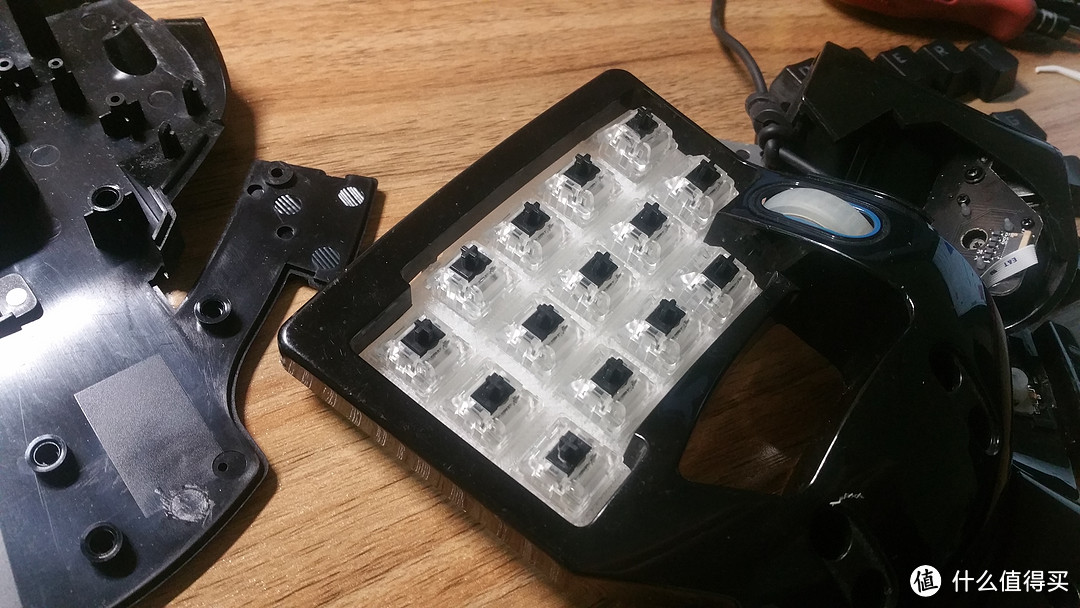

   安装回诺斯魔舰里,完美适配。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

安装好轴体后就要确定电路的问题。雷蛇诺斯魔舰的电路很简单,每个轴的触发都是靠硅胶垫触碰到黑色圆点,将两边的电路通路。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

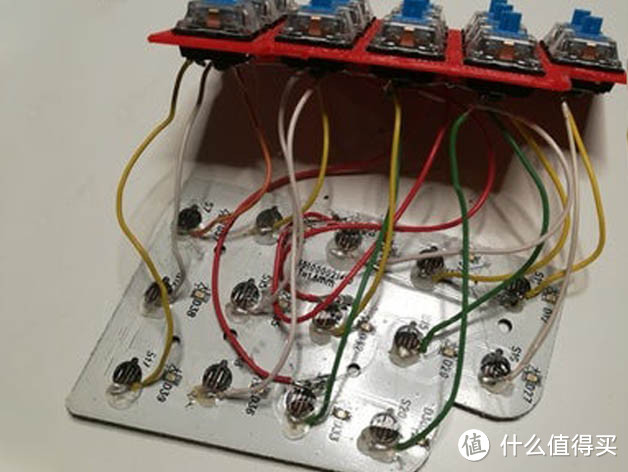

thingiverse上的网友Syltet0y改造方法如图所示。个人测试后发现这个方法不是很稳妥,因为那些点不粘锡,强行挂开电路上锡。再靠玻璃胶不是很牢固。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

经过细心观察雷蛇诺斯魔舰电路板,发现雷蛇诺斯魔舰按键小板和主电路板的连接是通过排线的,而按键小板的排线座后面连接着一堆二极管。个人感觉这里是飞线改造的好地方。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

一使用万用表测量,找到了每个按键所对应的二极管。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

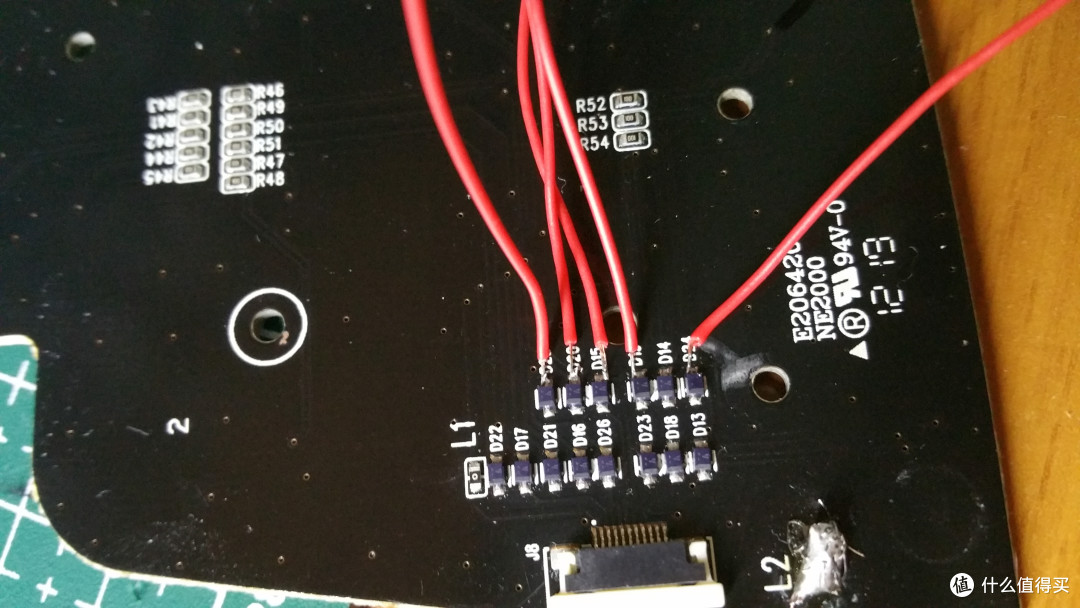

开始疯狂飞线,使用透明胶固定。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

按键不多,飞线难度不是很大。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

尽管线不多,为了防止搞混乱,我决定做一个转接板。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

接着是轴板的飞线。作为测试吧,我先用黑色PLA材料打印了个测试板。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

将两者合体。由于转接板的存在,接线就不混乱了。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

连接电脑测试,一切按键都完美正确识别。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

拇指按键位也打印了一个转接板。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

上轴体测试功能正常。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

测试都正常,就该上透明轴板拉。一堆线使用时玻璃胶进行密封。盘丝洞的既视感。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

既然都拆了,就顺便换一条原装的雷蛇金口USB线吧。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录


线时从朋友一个坏了的雷蛇蝰蛇鼠标上拆下来的。改好定位橡胶,改好线序插上主电脑板。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

原来的排线由于时间久,有些接触不良的问题,使用30p 0.5mm的排线剪出了一堆新排线。

Razer 雷蛇 诺斯魔舰 上RGB轴改造机械键盘记录

上键帽插电脑测试正常,改造完毕!这下就不再是机械手感键盘,而是真机械键盘了。

总结

改造不是很难,会使用烙铁加万用表一两个小时基本能完成。有机会看看再魔改成插拔轴体的,换轴更加方便。还有会改造滚轮,目前着滚轮不是很适合,有机会收到罗技的金属滚轮再魔改一番。
