创作立场声明:本文仅本人的一些瞎折腾,仅作为分享,希望大家和平交流,一起折腾!

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

大家好,俺又来了!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

上篇关于蜗牛星际的原创文章,真的没想到会有这么多人喜欢。瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

而且评论99.99%都是正能量评论,没有引战,争吵的情况,这让俺备受荣幸!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。 谢谢大家!

其中,有一大部分评论都觉得俺真的很折腾,没错!俺有浓重的折腾精神,只有喜欢DIY的朋友才能感受到那种快感。瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

怕人迷路,给上链接地址

文中开头的链接挂了,评论区有补,但是很多值友没有看到,再分享一下:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

后续,我会再分享2篇关于蜗牛星际的文章:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

第一篇:我的A款机器,从零打造HTPC家庭影院服务器保姆级教程。

放上我的影院服务器:www.junwen.bid:6800

第二篇:我的B款双网口机箱,PVE虚拟爱快+LEDE 双软路由 保姆级教程。

爱快用来拨号和管理,LEDE用来插件拓展。

大家期待一下哦,希望给俺多点下收藏和点赞,俺会用心分享滴!!!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。


购买理由

首先,这台笔记本电脑 按键有损坏,也比较卡了,朋友换了新电脑后,给俺处理掉!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

由于家里的蜗牛星际确实蛮多,想着,这台笔记本的屏幕,好像可以给蜗牛星际当调试显示器使用!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

虽然现在市场上17 19 寸的显示器才100-200左右,但是,DIY的快感,瞎折腾这些,真的挺有趣的。瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

于是某宝搜了下驱动板,问店家显示器的型号,店主说帮忙写入,并发来链接,俺觉得服务挺好,就下单了:

驱动板:65、HDMI线:6、亚克力保护盒:18、小喇叭:8。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

然后,为了固定显示器,还买了9.9包邮的热熔枪,张大妈上经常推,记得买30根胶棒:

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

东西都到齐后,就准备开始改造了!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

外观展示

首先拆掉笔记本,其实很简单,螺丝下掉,然后慢慢拆卡扣即可,如果是坏笔记本,直接大力出奇迹,俺就是太小心了,拆就花了半天!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

一张手机图:

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

拆完之后,因为等快递,所以放了几天,所有东西到齐后,用相机给大家拍图:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

1、左边是蜗牛B款,右边是屏幕+热熔枪:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

2、屏幕拆掉以后,看下右下角是屏幕的型号,记得给客服:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

3、客服通过这个图,就知道型号多少,然后给你的驱动板写入对应程序,俺这款是N156HGE-LB1:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

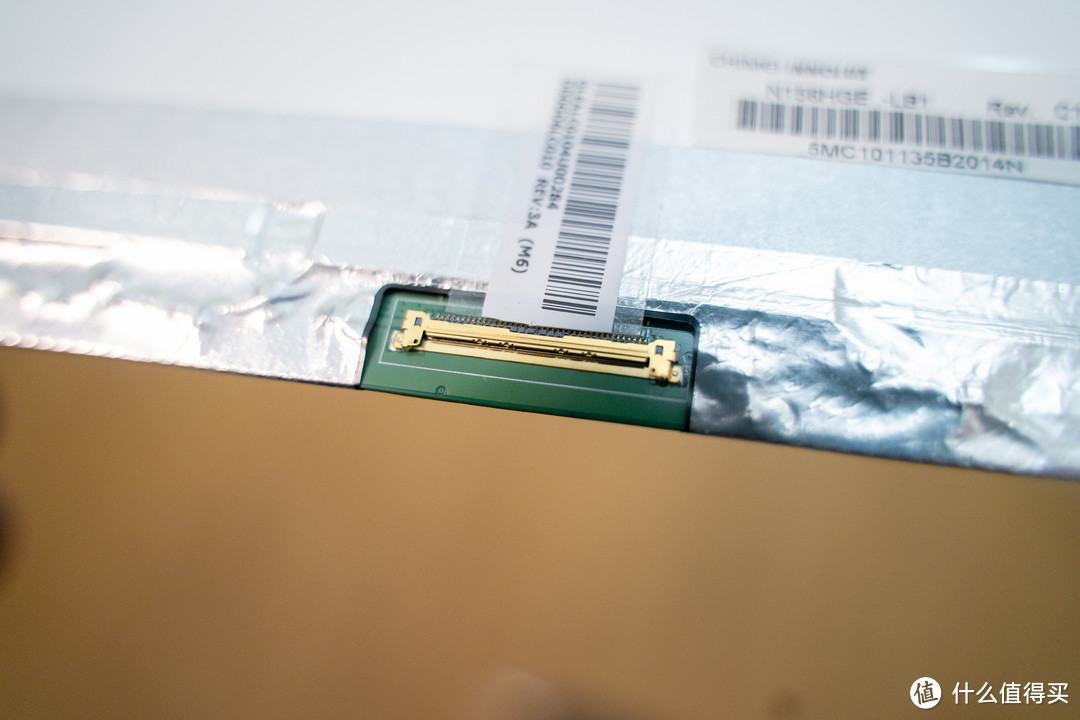

4、这个就是显示屏的接口:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

5、驱动板到货了,有含一个电源,板子,按键线,连显示器的线:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

6、驱动板,其实俺看不懂,但是接口都一一对应,还是很好安装的:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

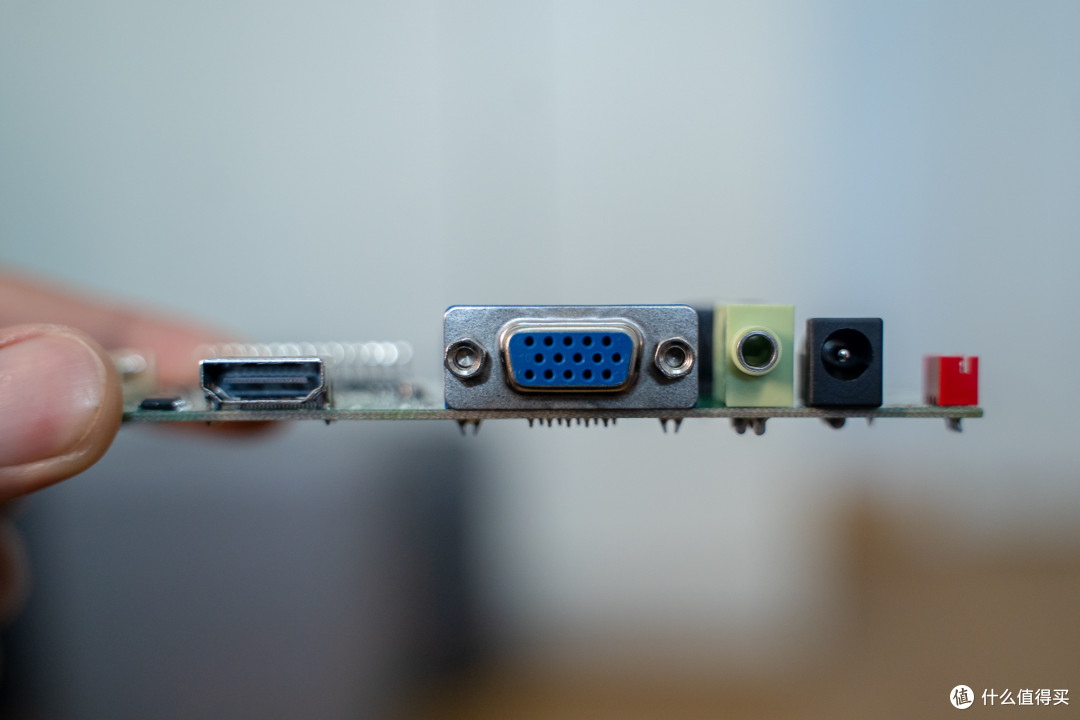

7、有一个HDMI接口,一个VGA接口,一个电源接口,一个音频接口:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

8、电源是12V 3A的:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

9、连接显示器的线:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

10、另外一头:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

11、显示器按键,可以调整亮度,音量这些:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

12、接上显示器测试一下:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

13、点亮了:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

14、这个灯也亮了:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

15、显示效果不错,拍照也许看着有纹,肉眼没有:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

16、随便进下plex里看看,也蛮爽:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

17、组装亚克力的壳子:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

18、看起来复杂,组装却很容易,主要是为了保护主板,怕碰坏:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

19、怕组装的时候有问题,又接了一次屏幕,一切正常:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

20、本来准备找一个纸板当背后的壳子的,后来发现还留了屏幕的A板,直接拿来当壳子:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

21、用热熔胶固定了一下后,翻出了家里的这个支架:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

22、支架挺稳的:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

23、接上hdmi和电源后的样子:瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。




使用感受

使用了几天,除了屏幕丑,目前感觉挺舒服的,首先体积变小,但是清晰度还是不错的,一些调试用这个很棒。

下篇文章的一些HTPC,软路由教程的安装,都可以用这个屏幕替代了!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

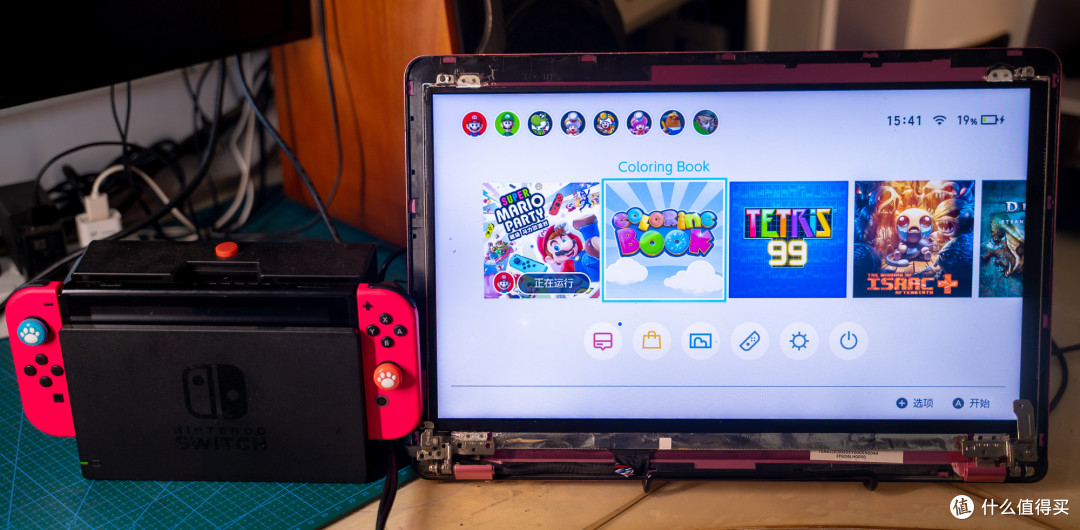

最主要,接上switch,因为加了2个喇叭,完美给switch当便携桌面屏用了,很棒!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。


总结

又到了总结的时候了,这篇文章写得挺快的!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

本次DIY,纯属享受DIY的乐趣,其实俺有一个想法, 将闲置的笔记本拆掉后,主板用来做一个HTPC或者NAS,显示器用来改造,而且也在网上看到了很多案例,等以后有机会改造,再分享给大家!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

这个DIY屏幕,外观虽然很丑,但是废物利用,又能享受DIY的乐趣,推荐有兴趣的朋友,把家里不要的笔记本改来玩一玩!

另外,本站关于蜗牛星际的文章越来越少,俺后续分享的折腾电脑的文章,虽然会带上蜗牛星际的标签,但是90%的电脑都可以做同样的功能的!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

只是,现在俺更喜欢的是J1900、J3455等较低功耗的CPU下安装这些服务,长时间开机,不会浪费电!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

而蜗牛星际的U是J1900,就很适合,也有人多人需要这些文章,才添加这个标签,请大家理解哈!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。

最后,感谢大家的观看,求点赞收藏一条龙,如果有碎银就更好了,非常感谢。过几天再见!!瞎折腾!闲置损坏笔记本电脑改造的DIY液晶显示屏!蜗牛星际附件。
