升级RGB，更新机电散，五一小长假折腾记！

一、新瓶装旧酒

今年的五一小长假有4天，比以前的3天多了一天，可以让大家更好地休息游玩。但是，可以想到出行的人也会非常多，各个景区都会爆满。总之就是，多花钱，吃不好，玩不爽，累死人。

还是折腾一下自己喜欢的DIY才是王道，2019年以来，使用了9700K和Z390平台，平时为了折腾都是裸奔状态。北方的灰尘平时又比较大，为了让硬件更长时间为自己服务，决定为它们找一个家。

具体平台性能请参阅此原创

9700K、Z390、RTX2070打造无瓶颈新平台！那些年折腾过的原厂轴主题征稿活动开始啦，来分享你和Cherry原厂轴的故事与经验吧~攒机配件多，跪求经验分享？关注#攒机爱好者#话题，分享学习与众不同的DIY配件和装机作品。一、巧合的时代自从AMD开始各种不给力，INTEL进入“挤牙膏”时代，硬件领域便一直没有太大的波浪，主流平台从4核心升级到6核DIY小王子| 赞57 评论14 收藏130查看详情

二、新品机电散

硬件平台还是自己主力的Z390平台，只是购买了新的机电散产品，并且为了符合时下的RGB潮流，尽量想炫酷一些，而且还购买了其他小附件。

机电散产品集合，整套产品有乔思伯C5机箱，乔思伯TW3-240水冷，乔思伯M.2 SSD散热片，乔思伯FR-502风扇，安耐美REVOLUTION D.F.650电源，安耐美导风罩。

乔思伯（JONSBO）C5 银色 ATX机箱（小体积ATX机箱/铝镁合金外壳/钢化玻璃侧板/下置独立电源仓）329元京东去购买

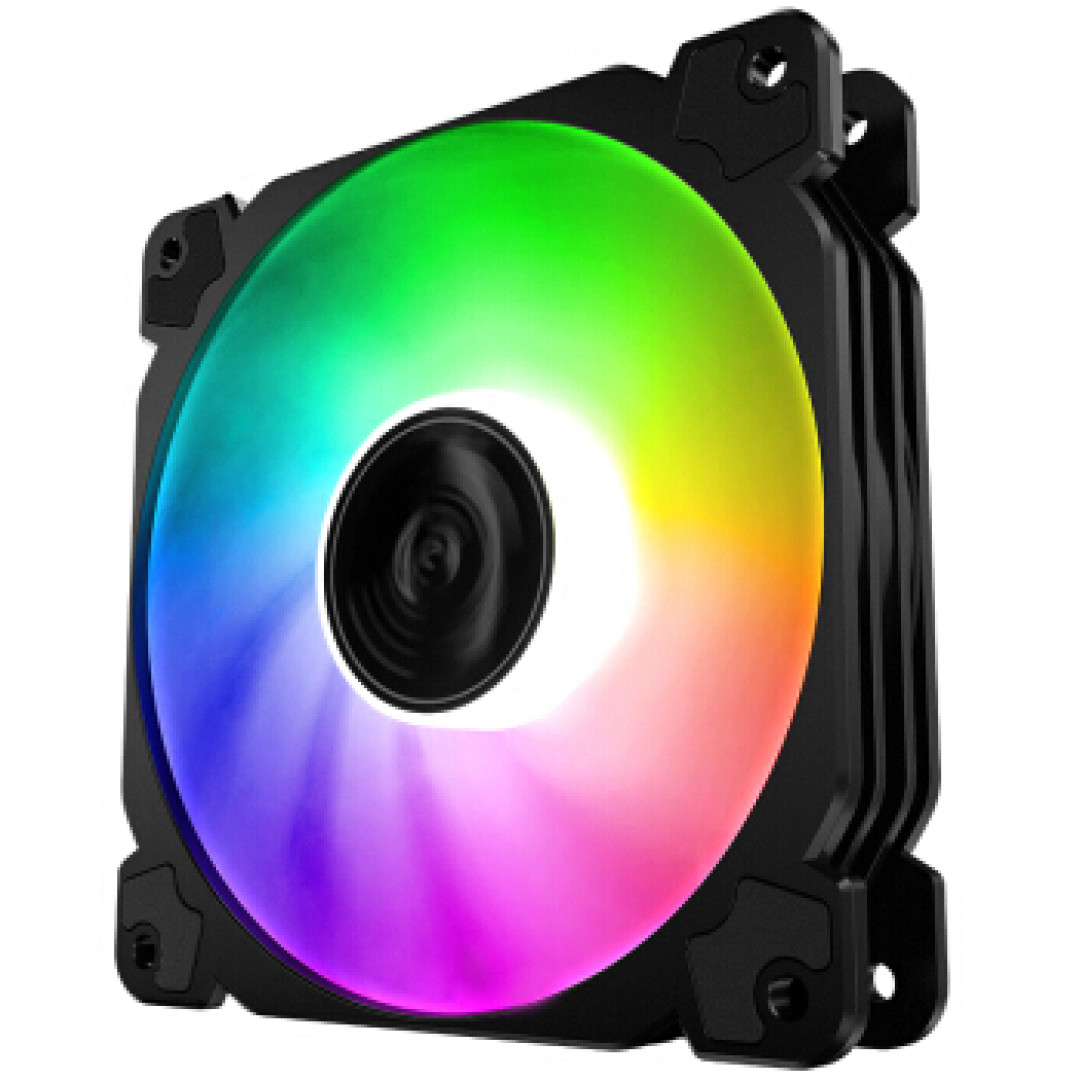

乔思伯（JONSBO）FR-502-七彩流光版 12CM机箱风扇 （LED发光风扇/主板3PIN接口+电源D型口接口）39元京东去购买

乔思伯 JONSBO TW3-240 彩色版 一体式CPU水冷散热器 （钻石切割造型/七彩流光冷头/PWM温控/带硅脂/多平台）379元京东去购买

乔思伯（JONSBO）FR-502-七彩流光版 12CM机箱风扇 （LED发光风扇/主板3PIN接口+电源D型口接口）39元京东去购买

安耐美（Enermax）金牌额定650W电脑电源智能温控全模组化超静音风扇支持背线全国包邮 金牌650W699元京东去购买

安耐美（Enermax）机箱风扇12CM空气导轨为您带来360°旋转烤架管理气流的全新体验 白色79元京东去购买

乔思伯C5机箱是一款中塔与微塔之间的机箱，机箱尺寸非常讨巧。能容纳ATX主板和大部分硬件，但是占地面积却非常小。

开箱，乔思伯C5机箱采用了铝镁合金和钢化玻璃材质，整体尺寸并不大，宽度为218MM，宽度为360MM，深度为439MM。却可以容纳ATX主板，标准电源和双风扇位显卡，体积仅为传统ATX标准机箱的66%。

机箱顶部为整体铝镁合金面板，依然是一贯和阳极拉丝工艺，没有风扇位和功能按键。

前面板和顶面板是相同的造型，但是多了品牌字母。

机箱左面板在前端有一排纵列散热孔，可能和机箱内部风道走向有关。散执孔造型为长方形条状。

机箱底部除了4枚垫脚，整体采用了磁吸式防尘网。除了电源散热需要以外，也有助于机箱内部散热。

机箱后部可以安装一枚12CM风扇，其他为电源安装仓和主板IO接口区域。

电源仓为独立式设计，背线仓高度为22MM。

机箱左侧面板为钢板玻璃，但是前端和顶部有一小长条为铝镁合金材质。

右面板底部有USB3.0接口、音频接口和开关按键。

乔思伯C5机箱铝镁合金材质百度为1.5MM厚度，内部五金为0.8MM厚度，钢化玻璃面板为5MM厚度。

拆下左面板需要从侧面拧下螺丝

TW3-240水冷，说实话看来这款水冷的包装，感觉有点落伍，与现在花里胡哨的水冷包装盒完全不一样，太朴素了。

可以兼容INTEL和AMD现在的主流平台

开箱，散热器整体由240冷排和2枚12CM风扇及若干附件组成。

12CM风扇为黑框白色扇叶样式，作为RGB风扇，LED不在框架，应该是在转轴部位。

风扇为4PIN接口，具备PWM调速功能。

散热器主体是水冷头和散热排

散热排是标准的240规格薄式冷排。

散热排与水冷头距离为30厘米，可以兼容90%以上平台，水管材质为FEP材质。

水冷头为标准的圆柱体结构，顶端为钢化玻璃，可以射出光线，打造出侧光效应。

水冷头侧面菱形PC材质，侧面也可以发出光线，直径为78MM，高度为82MM。

水冷头也具备PWM智能调速功能

水冷头底座为纯铜材质，并没有使用镜面工艺。

REVOLUTION DF电源是安耐美2019年推出的全新金牌电源系列，REVOLUTION的寓意就是变革。产品主打全模组设计、80PLUS金牌效率和独有的DF专利无尘技术。

电源包装标识着产品采用了100％105°C日本电解电容，比同类产品更加稳定和耐用，DF开关采用获得专利的无尘旋转技术以及专利的Twister轴承风扇。

开箱

电源附带了8条模组线，3张魔术贴以及1个防尘袋。

选择了型号为REVOLUTION DF650的电源，额定功率650W，12V采用了双路输出，最大功率750W。

电源采用了磁力滚珠轴承风扇，在70％的系统负载下几乎听不见风扇噪音。

DF开关允许玩家随时激活自清洁功能，玩家可以在操作过程中随时轻按按钮，激活自清洁功能，吹走积聚的灰尘。

电源采用了全模组设计接口，排列很整齐。

其他小附件

乔思伯散热风扇型号为FR-502，和TW3水冷散热中所附带的风扇完全相同，在此不再介绍。

导风罩是安耐美为了加强机箱风道的一款专门性产品

导风罩由框架和扇叶组成

扇叶可以在框架内部360°旋转，以实现不同的气流方向

乔思伯M.2 SSD散热片采用了阳极喷砂工艺，造型像一只宇宙飞船，非常个性，高度将近2CM。

打开包装以后，除了散热片主体，还配有2片散热硅胶。散热片主体主阳极喷砂和PC镜面工艺。

散热片采用了螺丝固定方式

不同于普通的散热片，这款散热片实现在对SSD的全覆盖，包括SSD背面。

散热片中部为齿状突起造型，增大了散热面积。

打开散热片

在SSD正面和背面贴上散热硅胶

将散热片与SSD进行组合安装

漂亮的PC镜面工艺

三、装机

使用手中现在的Z390平台进行装机，配置如下：

CPU与主板

安装内存

安装SSD

安装散热器扣具

打开机箱右侧板

打开机箱左侧板，固定好磁吸式防尘网。

拆下水冷安装面板

将散热排与面板安装好

安装主板

安装散热排

固定水冷头，散热器完成安装

安装显卡，由于机箱深度有限，最大只能支持双风扇散热器的显卡。

安装电源

通过磁吸方式安装导风罩

通过螺丝方式安装风扇与导风罩

可以在电源仓安装风扇帮助机箱构造散热风道

四、RGB效果展示

本次装机的目的，就是为了防尘和RGB效果。装机完成，点亮以后，RGB效果还是不错的。

唯一遗憾的是乔思伯整套水冷设备只能实现自动变色，不能实现手动控制，也无须外接控制器。

五、小结

五一小长假，动手也快乐！自己DIY将Z390平台安装在整套机电散硬件内，既提高了**，也加强了防尘。乔思伯整套机电散的性价比还是错的，唯一的缺点是水冷的扣具安装稍有不便。
