购买理由

作为一个比较硬核的玩家,一直想入手一台晚上能够戴着走夜路的夜视仪,机缘巧合下看到这个国产仿造法国Lucie夜视仪的bbg011a夜视仪,果断下手,最终到少花了6050大洋,本体6000顺丰快递加保价50



外观展示

    首先科普下夜视仪的种类区别,目前夜视仪主要分为三种,微光/红外夜视仪,数码夜视仪和热成像夜视仪。

    微光夜视仪是通过一个叫像增强管的模拟设备,将光线变为电子流再通过内部电场加速并且放大数万倍后投射到一片荧光屏上形成亮度被增强数万倍的图像后再通过目镜射入人眼以达到夜视的效果。光夜视仪目前为止分为三代,一代起源于二战时期的英国,二战时英国,美国和德国都有使用过安装有一代夜视瞄准镜的步枪,比较出名的有纳粹德国的吸血鬼红外夜视系统。一代夜视仪的核心原理是在光转换为电子后通过数万伏高压产生高压电场将单个电子的能量增强后投影到荧光屏上来放大光强。实际上夜视能力仅仅比人眼好一点点,但是一代夜视仪对光的可视范围大于人眼,可以采集人眼无法看见的红外线,因此一代夜视仪的主要应用是配合大功率红外灯进行观测,而且由于需要足够长的距离来加速电子,一代夜视仪的体积与重量非常巨大,配合红外灯与电池往往达到4kg以上,只能勉强安装在武器上作为瞄准镜使用,放个图感受下体积

暗夜之眼 国产Lucie夜视仪外观及附件测评

在上世纪七十年代,法国人首先在夜视仪中加入了微通道板这一器件,它相当于一个有许多直径几十微米的电子通道本体厚几百微米到几毫米的金属板,光在转化为电子后射入这个微通道板后会撞击电子通道的管壁同时激发数万倍的电子,射到荧光屏上后能够产生更加明亮的图像。在像增强器中使用了微通道板的夜视仪被称为二代夜视仪。二代夜视仪由于不需要长距离电场对电子进行加速就可以获得足够的电子益增,其体积可以被做到很小。当然二代夜视仪被发明出来时体积依旧是相当大的,这是因为当时并没有一种好的材料能将光转化为足够多的电子,还是需要高压提高电子的转化效率。下图是最初的二代像增强管,中间白色不菲为荧光屏,直径25mm

暗夜之眼 国产Lucie夜视仪外观及附件测评

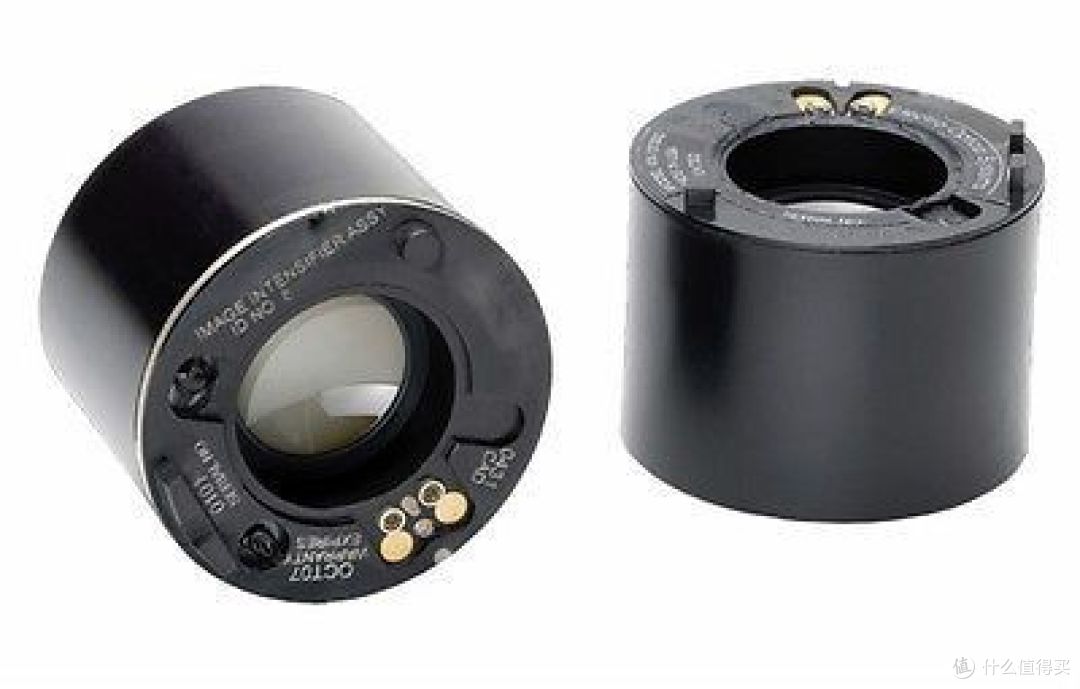

后来美国人发现了一种砷化镓材料,可以将足够多而且足够密集的光转化为电子,使用了这种材料的夜视仪被称为三代夜视仪。而法国人则使用了多碱基材料作为光电转化材料,通过对微通道板更加深入的研究制造出了性能与二代夜视仪相差较大的超二代夜视仪。二代与三代夜视仪在性能上存在明显代差,而超二代与三代夜视仪更多是研究方向不同,三代夜视仪的视野更加明亮,对于光的放大倍率更高,而超二代夜视仪对于炫光的压制更加优秀,在动态较大的范围内比三代夜视仪表现更加优秀。超二代夜视仪与三代夜视仪的像增强器都可以做的很小,放个图,中间白色部分为荧光屏,直径25mm

暗夜之眼 国产Lucie夜视仪外观及附件测评

    数码夜视仪是使用数码方法将光转化为电流再转化为光,具体流程很简单,就是特殊摄像头显示器,大部分数码夜视仪的性能相当差,一般都次于一代夜视仪,如果不使用红外电筒进行补光大部分情况下都是抓瞎。当然这并不是表示数码夜视仪没有优秀的选手,法国的photonis的彩色昼夜两用图像传感器:KAMELEON CMOS就是在月光情况下可以媲美二代夜视仪的数码摄像头,在0.004lux的光照度下依旧可以提供100帧的刷新速度与彩色的图像,同时功耗也在可接受的范围内。放个图

暗夜之眼 国产Lucie夜视仪外观及附件测评

    而淘宝上那些几百到几千的数码夜视仪,恕我直言都是垃圾,基本上被一代微光夜视仪吊打,某些手机如p30的夜视是通过增加曝光时间达到夜视目的的,刷新率可以就每秒1-2帧,而像索尼a7之类的相机夜视大部分也是通过延长曝光时间与高iso实现的,只能用来拍照。至于什么国产的超低照度ccd就更不用说了,都是垃圾,只能用在监控上。

    热成像夜视仪则是通过接受物体发出的热型号进行成像,在此不表述

    而我收到的这台夜视仪具体资料网上并不是很多,从我得到的资料来看,这个夜视仪采用的是国产超二代18mm增强管,分辨率60线,实际使用过程中可以发现有自动门控和自动亮度调节,增强管的性能跟法国xd4大致相当,毕竟就是引进的法国技术与生产线。算是xd4的远亲了。

附上能找到的增强管参数,此夜视仪使用的是最右边那个增强管

暗夜之眼 国产Lucie夜视仪外观及附件测评



正面视图

暗夜之眼 国产Lucie夜视仪外观及附件测评



与原版Lucie一样是单进双目设计,增强管横置,镀有蓝光截止镀膜的物镜处于夜视仪左上角,旁边的圆心橡胶盖为遮光罩,用于白天开机检查保护增强管,遮光罩中间与一片可见光截止滤镜,使得盖上遮光罩后只能看见红外图像。右上方两个圆孔左边的是红外照明,右边的是光线传感。红外照明可以使夜视仪在室内无光环境下也可以工作,光线传感器是用于电路上的强光保护,当不开启红外照明且光线强度大于20lux时控制电路会自动切断夜视仪电源以保护像增强管,但是这个功能在开启红外照明后不起作用。

盖上遮光罩的正面

暗夜之眼 国产Lucie夜视仪外观及附件测评



开关特写





暗夜之眼 国产Lucie夜视仪外观及附件测评

顶部视图

暗夜之眼 国产Lucie夜视仪外观及附件测评




顶中间为卡槽,用于连接头盔支架

右侧面视图

暗夜之眼 国产Lucie夜视仪外观及附件测评



右边竖置的圆柱体为电池仓,使用一节5号电池。原厂配备了3节1.2v镍氢充电电池,当电池电量过低时视野上方会亮起一个红色的灯,电池也可以使用1.5v普通aa电池与3.6v锂电池,但是夜视仪的低电量指示在使用非原厂电池时是没有效果的,遮光罩与电池仓都有防丢绳。电池仓上方的圆形旋钮为开关,需要按下才能转动,有开,关,红外照明三个档位。

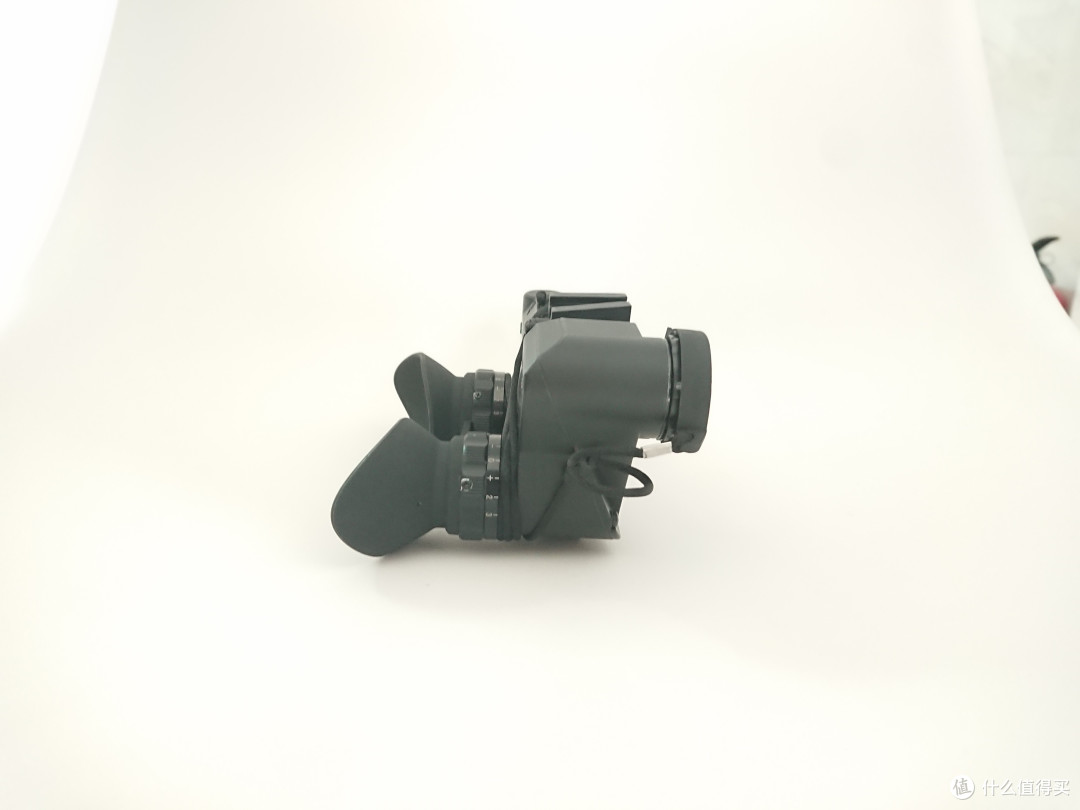

左侧视图

暗夜之眼 国产Lucie夜视仪外观及附件测评



可以看到目镜调整屈光的旋钮,两个目镜都可以进行屈光度的调整,不过这个旋钮是有虚位的,而且虚位相当大,有5°左右。

屈光度旋钮特写

暗夜之眼 国产Lucie夜视仪外观及附件测评



屈光度的调节范围为-5——+3,调节环有一颗螺丝与镜片连接,螺丝上打有白色防水胶

底部视图

暗夜之眼 国产Lucie夜视仪外观及附件测评



底部有编号,已经马赛克处理,不明意义,可以看到电池仓上防丢绳的细节,防丢绳为铆压在一个金属件上后栓在电池盖上,电池仓盖拧动时不会连着防丢绳一并动

附件部分

暗夜之眼 国产Lucie夜视仪外观及附件测评

首先是包装盒,很大一个塑料材质安全箱,完全防水, 有写起螺丝与锁孔,由于众所周知的原因标签不见了



打开,附件一览

暗夜之眼 国产Lucie夜视仪外观及附件测评



左边是主体与头戴支架的携行包,右上方为充电器,右下方为充电器电源,中间为头盔支架

把附件拿出来





暗夜之眼 国产Lucie夜视仪外观及附件测评

左下方的c型支架为反向架,佩戴时可以将目镜位置由右上方变为左下方,方便左撇子士兵贴腮瞄准。正常位置使用时瞄具需要增高,不过95提把瞄高度是正好的

充电器特写

暗夜之眼 国产Lucie夜视仪外观及附件测评



一次可以给4节电池充电,有标准,快速,维护三种模式

暗夜之眼 国产Lucie夜视仪外观及附件测评

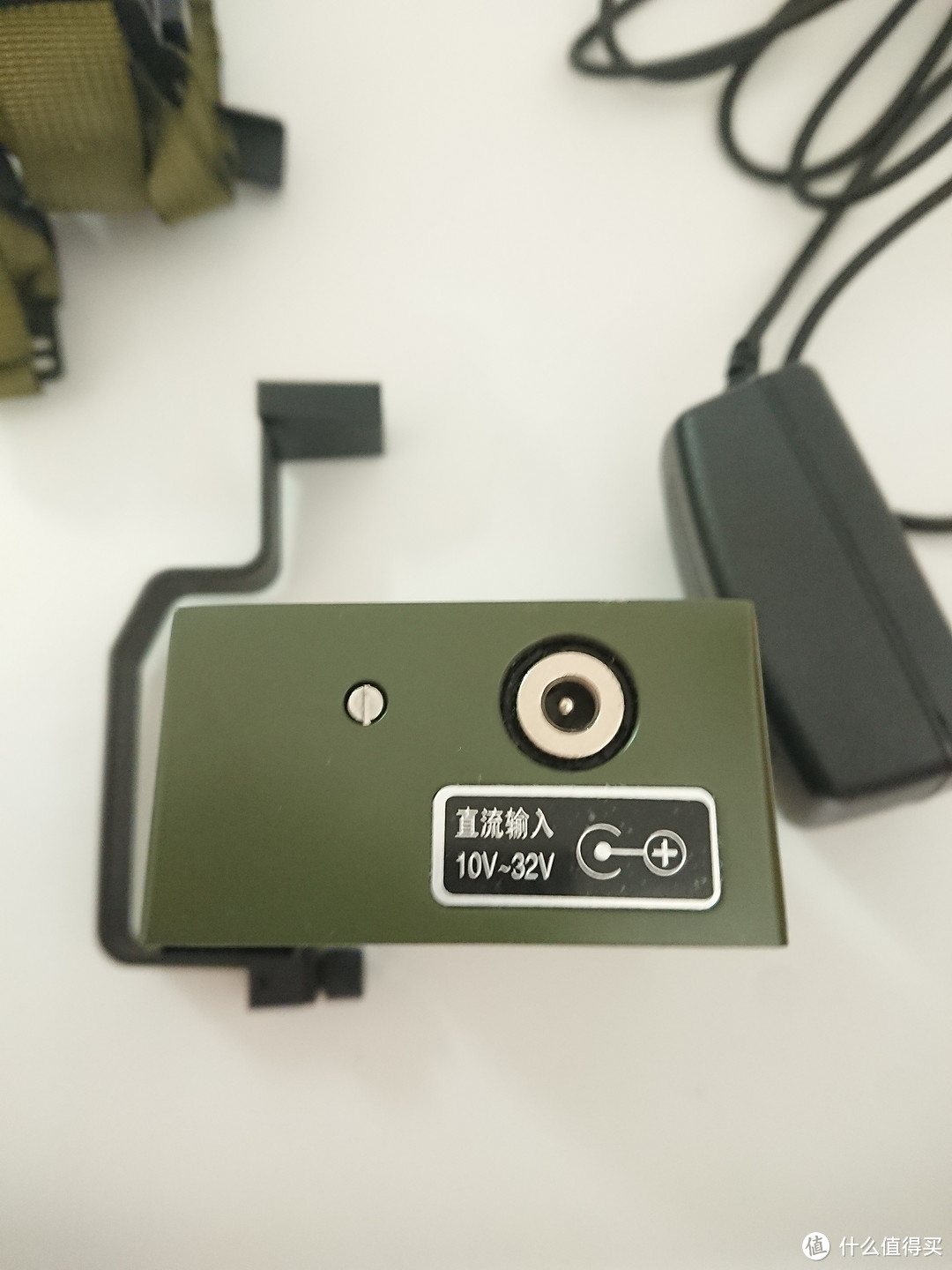

电压输入范围很广,充电时发热量也很大,下方银色螺丝为充氮螺丝,充电器整体是完全防水的,接口为dc5.5mm

电源特写

暗夜之眼 国产Lucie夜视仪外观及附件测评



电源为宽范围电源,适配电压与频率范围很宽,输出线也很粗。普通电吹风1kw的电线都不一定有这么粗。编号由于众所周知的原因马了。

C型架特写

暗夜之眼 国产Lucie夜视仪外观及附件测评



头盔支架特写

暗夜之眼 国产Lucie夜视仪外观及附件测评

可以挂在钢盔上提高便携性能,这个架子可以使夜视仪上翻,可以说是一个国产翻斗车了。可以调节夜视仪高度与相对面部的距离,调节范围很大,基本上可以通吃大部分头盔





暗夜之眼 国产Lucie夜视仪外观及附件测评

标配的脸挂支架,这个支架相当难用,戴好后夜视仪是会晃动的,而且对面部的压迫也很大,,,实属弟弟设计



翻斗车特写

暗夜之眼 国产Lucie夜视仪外观及附件测评



这个翻斗车无法调节高度,只能调节与面部的距离,同样可以上翻

翻上后佩戴如图

暗夜之眼 国产Lucie夜视仪外观及附件测评

使用感受

夜视仪的增强管表现相当好,在高动态范围内炫光压制很好,但是光学部分真的很垃圾,图像的形变非常大,由于其视角有51度但是光学部分并没有设计得很好,使得这个夜视仪的图像就如同鱼眼镜头,周围一圈全部有畸变,,,,,带久很可能会晕

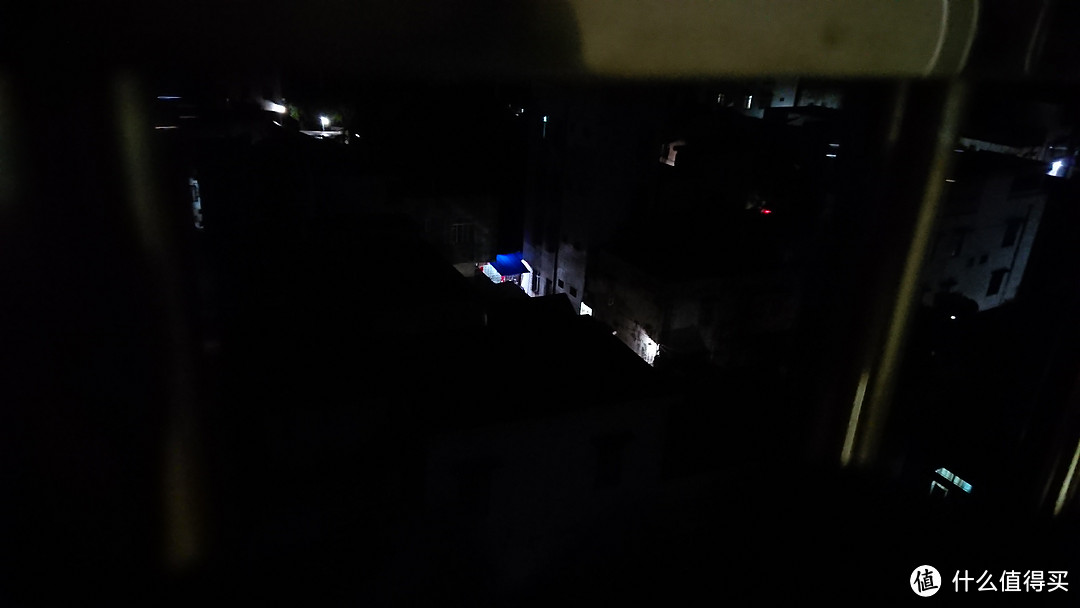

放几张图你们感受下吧,拍摄时间为凌晨一点,拍摄地点为县城,当日无可见月光

由于手机对焦等原因,实际目视比相片清晰,肉眼可以清楚看到右边远处楼上的块状瓷砖与防盗网



暗夜之眼 国产Lucie夜视仪外观及附件测评

手机拍摄,索尼xz1,快门1/4,iso800,与肉眼大致相当

暗夜之眼 国产Lucie夜视仪外观及附件测评

    再来几张,手机参数设置一致

暗夜之眼 国产Lucie夜视仪外观及附件测评

暗夜之眼 国产Lucie夜视仪外观及附件测评

暗夜之眼 国产Lucie夜视仪外观及附件测评

暗夜之眼 国产Lucie夜视仪外观及附件测评

总结

现在这款夜视仪6k左右(咸鱼),而一根性能大致相当的法国xd4增强管差不多也是5k,,,相当于是买增强管送外壳了,很值,买就是了
