猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

2019-11-16 20:00:00 5点赞 5收藏 4评论

长城的PC电源对于很多玩家来说都是“熟悉的陌生人”,熟悉是因为很多玩家人生的第一台电脑用的都是长城的PC电源,而且在PC卖场上长城电源的身影几乎无处不在;而陌生则是因为玩家关注的高端PC电源中几乎看不见长城的身影,以至于有些玩家认为长城做不了高端电源。但事实上长城不仅能做高端PC电源,而且可以做的很好,只是这些高端产品并没有以长城自有品牌的形式进入市场,而是以代工的方式出现在其它品牌的产品列表中,留给自家的产品则是通路渠道型的入门级产品,因此长城在PC电源业内的评价很高,但是对很多玩家来说却只是一个“低端电源厂商”。

而在这个“国货当自强”和“国货当自信”的时代,这样的名声对于长城而言显然是不公平的。而为了改变这个状况,长城决定以打造国潮精品的名义,创立了全新的高端电竞品牌猎金部落,并且推出了一系列的PC电源作为猎金部落的亮相产品。目前猎金部落旗下的主力PC电源产品有Gaming、Victory、Prime、Titan、超级巨龙等多个系列,其中Gaming系列可以称得上是最能代表猎金部落定位的产品。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

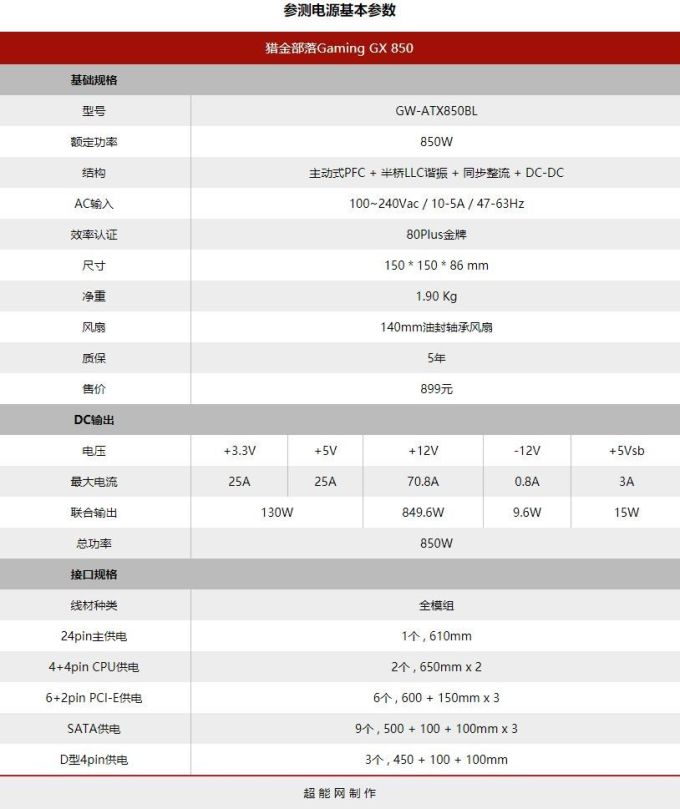

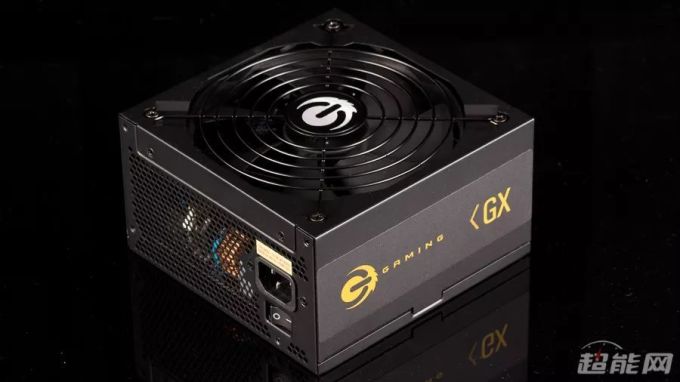

猎金部落Gaming系列可分为G4/G5/G6/G7/GX共计5个子系列,其中GX 850电源是目前该系列中的最顶级款式,这款电源额定功率为850W,采用全模组线材和单路+12V输出设计,通过了80Plus金牌认证,目前市场价格为899元,可享受5年质保服务。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

猎金部落Gaming GX 850电源外观设计

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

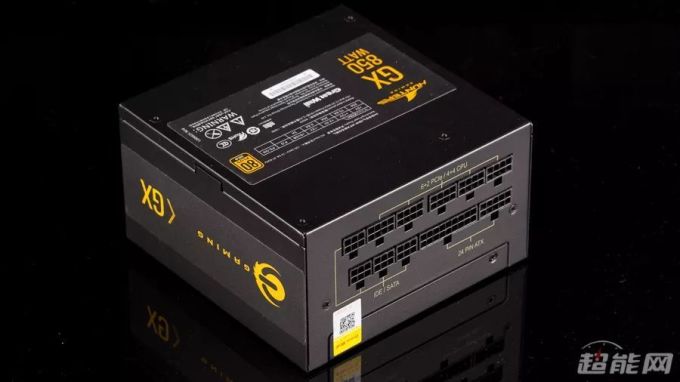

猎金部落Gaming GX 850属于ATX电源,长度为15cm,全模组线材设计,采用主动式PFC+半桥LLC谐振+同步整流+DC-DC结构,这种结构在80Plus金牌电源中已经非常成熟,以长城的技术实力来看基本上可以用“得心应手”来形容。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

电源采用全模组接口设计,全模组接口的好处相信大家都知道,一来可以根据自己的需要增减线材,以优化机箱的布线;二来玩家也可以自行定制线材,彰显自己的个性化,有一定的可玩度。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

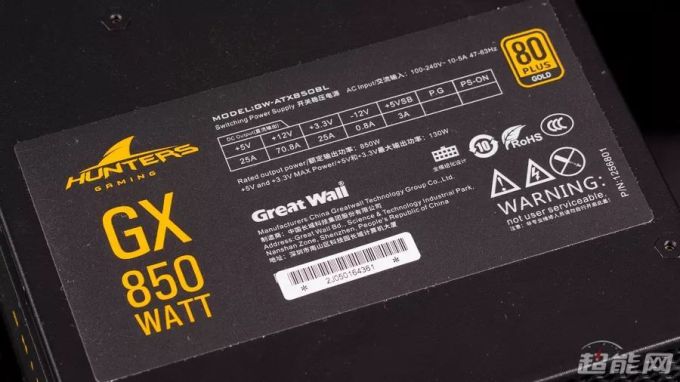

电源采用单路+12V输出设计,其中+12V输出电流额定为70.8A,相当于849.6W的额定输出,+5V与+3.3V输出的额定电流则均为25A,联合输出最高功率为130W,由于通过了80Plus金牌认证,因此其支持的输入电压为交流100V到240V,可轻松应对多种电压环境。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

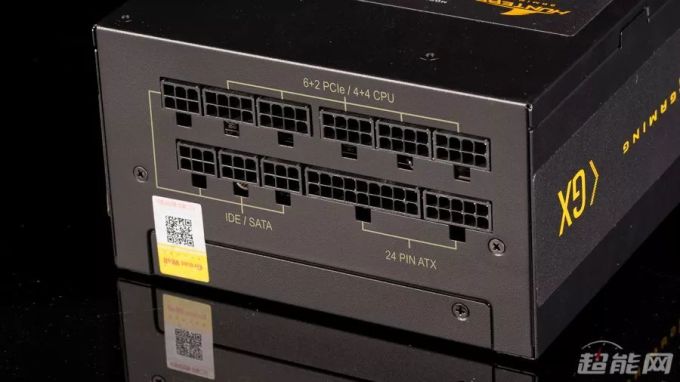

模组接口配置方面,负责扩展CPU与PCI-E供电的是8pin接口,共计有5个,D型4pin与SATA供电接口则为6pin,共计有4个,24pin主供电线材则从18pin+10pin接口扩展出来,这种搭配也是目前比较常见的全模组接口组合。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

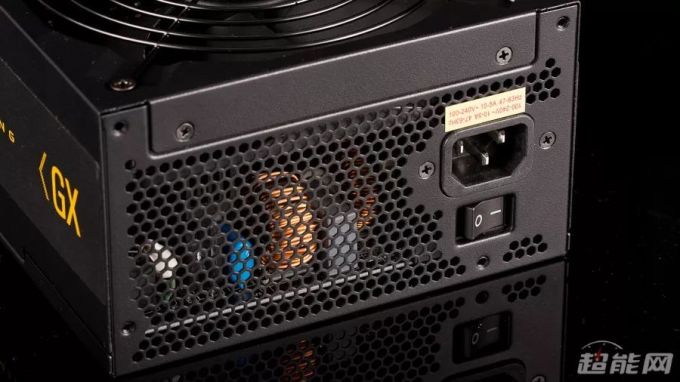

电源的输入接口带有独立开关,与常见的设计不同,电源的输入开关是凹陷进去的,显然这是一种防误触的设计,一定程度上可以避免意外关掉电源的事情发生,运输过程中也不容易损坏电源开关。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

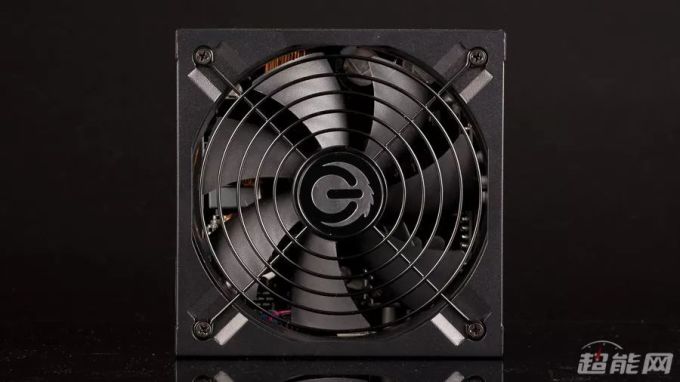

猎金部落Gaming GX 850电源采用的是14cm直径的静音型散热风扇,在确保散热效能的同时也并不会带来明显的运转噪音。

猎金部落Gaming GX 850电源拆解

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

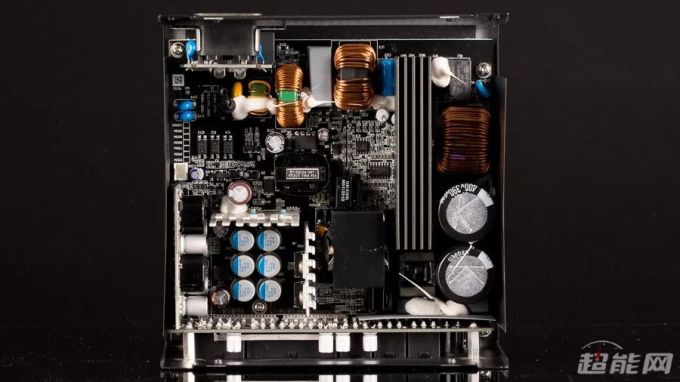

现在我们来简单看一下猎金部落Gaming GX 850电源的内部结构,详细的用料信息大家可以留意我们的后续评测。猎金部落Gaming GX 850电源采用了无线缆的PCB直插式设计,主动式PFC+半桥LLC谐振+同步整流+DC-DC结构,内部组成非常整齐,各个部分可以说是一目了然,完全展现了长城雄厚的电源设计功底。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

电源配置有两个住电容,均为400V/390μF/105℃规格

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

电源具备完整的一级EMI和二级EMI,从AC输入到主PCB也都是直插式设计

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

电源的一次侧共用一块散热片

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

猎金部落Gaming GX 850电源采用的是半桥LLC谐振拓扑

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

+12V采用同步整流设计,滤波电容为日化的固态电容

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

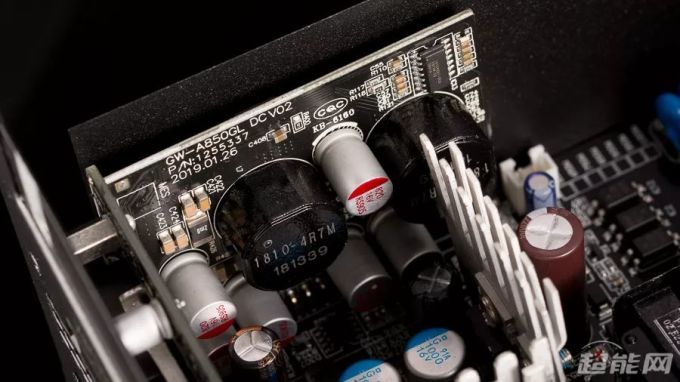

电源的+5V与+3.3V输出采用的是DC-DC设计,配置的电感线圈为全封闭式,滤波电容均为固态电容,不仅用料扎实,而且整体布局看上去都称得上是赏心悦目。

均衡负载

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

我们针对额定功率在600W或以上的ATX电源进行超载测试,测试项目为120%幅度的230V输入均衡负载测试以及纹波测试。该项测试的测试不纳入超能指数的计算中,单纯是用来观察电源的潜力,主要用来体现中高端电源的优势所在。

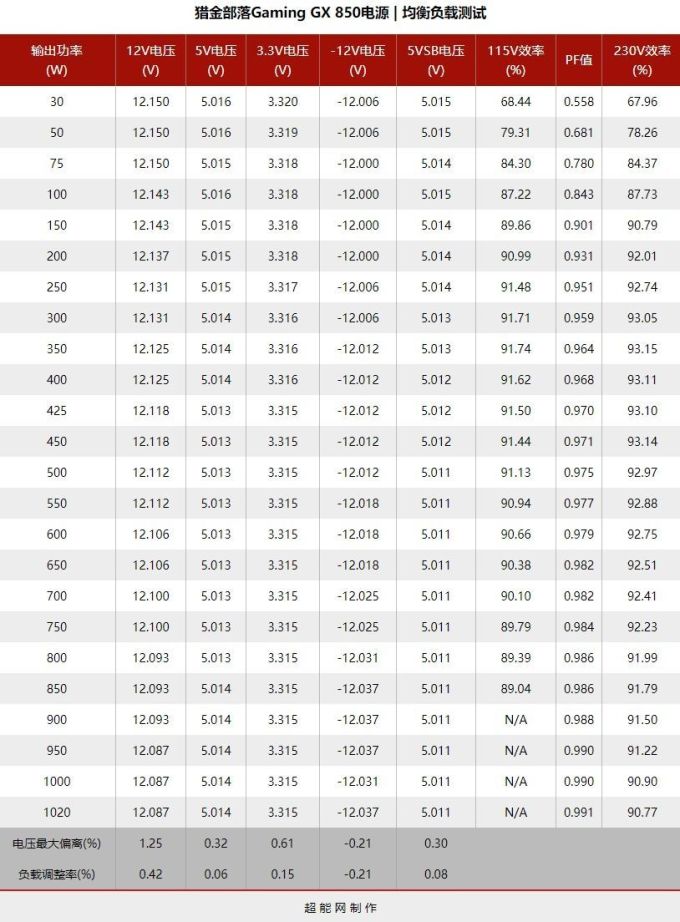

我们可以看出,猎金部落Gaming GX 850电源在超载20%至1020W的时候,其各路输出电压相比100%负载时并没有明显的变化,转换效率虽然有所下跌但仍然处于正常的电气性能变化范围内,由此可见其功率余量是比较充足的。

PS:以上操作是评测需要,我们并不建议玩家超载电源,如果确实需要更高的输出功率,请使用额定功率更高的产品。

转换效率

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

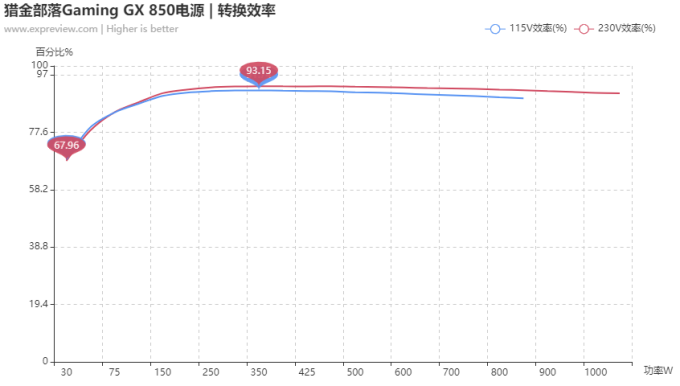

猎金部落Gaming GX 850是一款通过了80Plus金牌认证的电源,在230V输出的环境下,输出50W功率时其转换效率接近80%,输出100W时转换效率超过85%,半载输出效率接近94%,整体平均效率超过91%;在115V输入下最高转换效率超过91%,满载效率在89%左右,符合80Plus金牌电源的输出特性。

待机效率

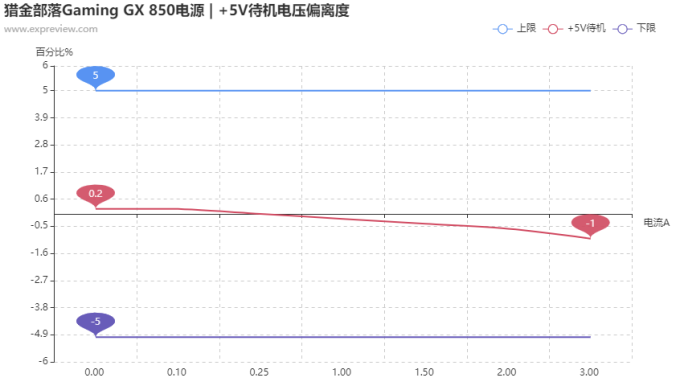

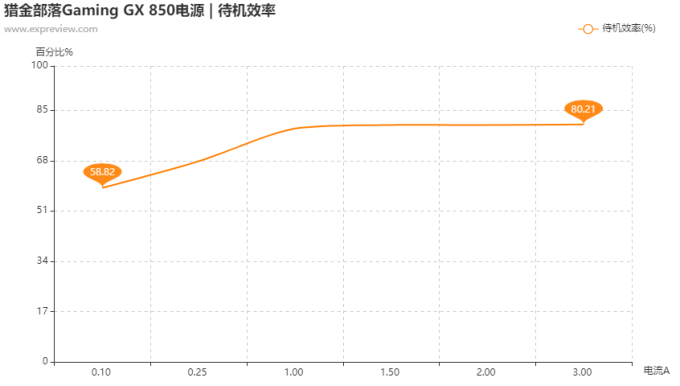

按Intel ATX12V 2.52规范中的推荐值,5V待机在100mA/250mA/1A的负载下转换效率应该高于50%、60%、70%,待机空载小于1W。在这方面猎金部落Gaming GX 850电源表现优秀,空载待机输入为0.23W,输出电压足额,偏离度均在正常范围内,转换效率处于较高水平,没有什么可以挑剔的地方。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖
猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

散热风扇转速

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

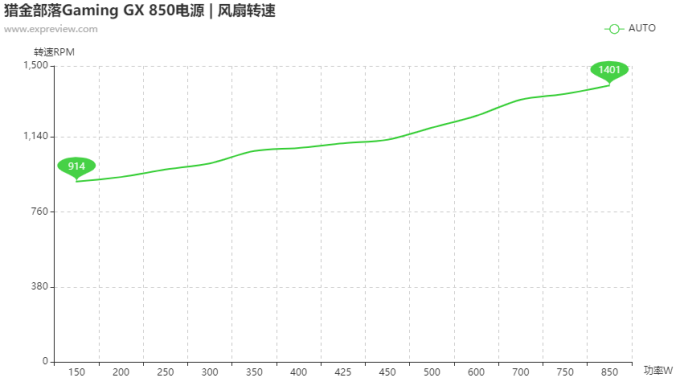

猎金部落Gaming GX 850电源的散热风扇采用的是常规温控模式,并没有引入风扇智能停转功能,其起始转速在900RPM左右,会随着负载以及电源内部温度的提升而提升,在半载时风扇转速大约为1100RPM,满载时则为1400RPM,有轻微噪音但不影响正常使用。

电压稳定性

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

猎金部落Gaming GX 850电源的输出电压是非常稳定的,+5V与+3.3V输出电压偏离度不到1%,+12V的电压偏离度则不超过2%;电压调整率方面更是值得称赞,三路输出均未超出1%,可以说是非常出色的表现。

输出纹波

纹波和噪声是电源直流输出里夹杂的交流成分,如果用示波器观察,就会看到电压上下轻微波动,像水波纹一样,所以称之为纹波。按照Intel ATX12V 2.3.1规定,+12V、+5V、+3.3V的输出纹波与噪声的Vp-p(峰-峰值)分别不得超过120mV、50mV、50mV。过高的纹波会干扰数字电路,影响电路工作的稳定性。

我们使用数字示波器在20MHz模拟带宽下按照Intel规范给治具板测量点处并接去耦电容,对电源进行满载纹波的测量,以低频下的纹波峰峰值作为打分基准。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

猎金部落Gaming GX 850电源在100%满载时的+12V、+5V、+3.3V低频纹波为38mV、10mV和18mV,属于表现优秀的水平;超载至120%输出后,电源输出纹波有小幅度的增加,三路输出分别上升至43mV、21mV和20mV,基本上只是数字的变化,算不上是本质上的性能改变,这说明电源有相当充足的功率余量。

交叉负载

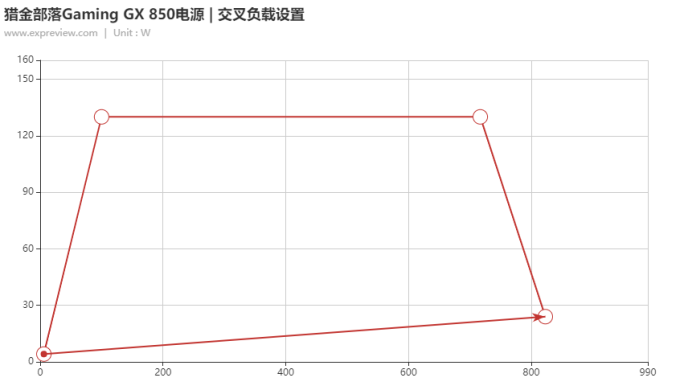

交叉负载测试项目我们按照Intel ATX12V 2.3和SSI EPS12V 2.92电源设计指导的要求,制定出1050W电源交叉负载图表。

值得注意的是,我们并非原封照搬设计规范,而只选择其中比较有实际意义的4个测试点,分别是交叉负载框里的左下、左上、右上和右下角四个点。

这四个点的意义分别为:

  左下角(A点):整机最小负载;
  左上角(B点):辅路最大负载、12V最小负载,例如多个机械硬盘同时启动的情况;
  右上角(C点):辅路最大负载、整机满载;
  右下角(D点):12V最大负载、辅路最小负载,例如使用单个固态硬盘运行3D游戏的情况;

测试点的X坐标表示总的+12V的输出功率,Y坐标表示+5V和+3.3V的输出功率之和。

交叉负载的测试与前面的均匀负载测试的评判标准一致,电压偏离额定值越少越好,各路偏离率允许的值都为±5%。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖
猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

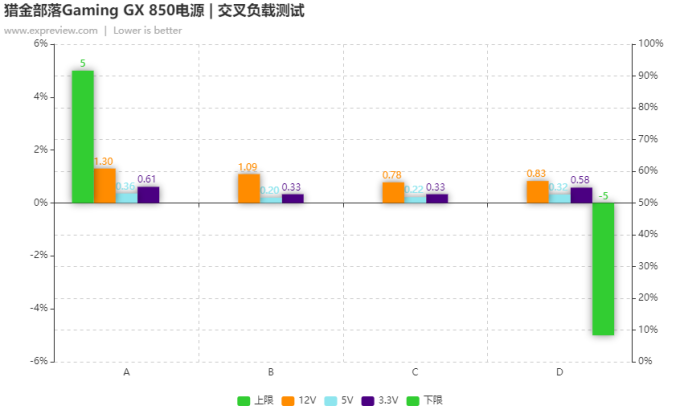

猎金部落Gaming GX 850电源在+5V和+3.3V输出上使用了DC to DC设计,这个设计在交叉负载(拉偏测试)中是比较有利的,因此其三路输出在偏载的情况下并未出现明显的电压偏离现象,其中+5V与+3.3V输出的偏离度在各项测试中都维持在1%以内,+12V输出则维持在2%以内。

保持时间

掉电保持时间(Hold-up Time)是指电源掉电之后电压输出值跌出范围允许的5%的时间,我们测量的是+12V、+5V和Power-OK(Power-Good)信号的保持时间。

SSI EPS12V 2.92服务器电源设计指导中对输出电压保持时间的要求是电源在75%的负载下保持时间应该大于18ms,而Power-OK信号的保持时间要求是大于17ms。

掉电保持时间如此受关注,是因为其很大程度上关系到硬件的寿命,Power-OK保持17ms意味着面临17ms以内的掉电情况时电脑能持续运行而不出现关机、重启的状况,而各路电压保持18ms或者更长的时间,是为了在掉电发生时各个硬件能够做出应急处理,比如机械硬盘的磁头归位 、SSD的掉电保护。

猎金部落Gaming GX 850电源的保持时间是在75%负载(DC输出637.5W)的情况下测得。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

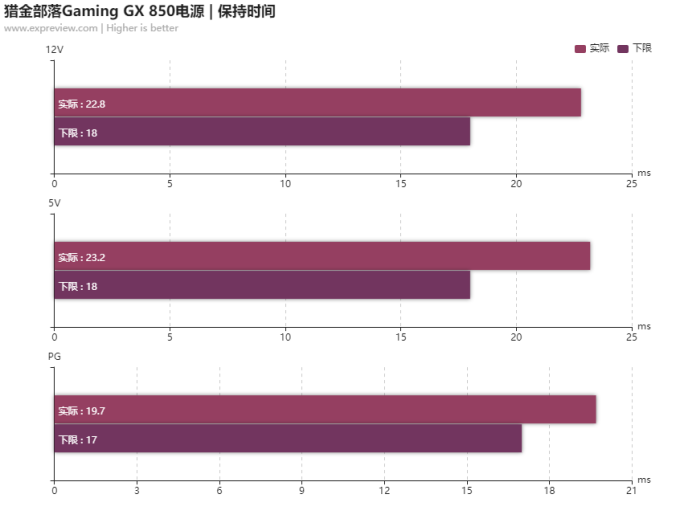

对于+12V和+5V,合格的标准是保持时间等于或者大于18ms,Power-OK(或者称PG,Power-Good)时间应该等于或者大于17ms。猎金部落Gaming GX 850电源的+12V保持时间为22.8ms,+5V为23.2ms,Power-OK为19.7ms,三项保持时间全部达标,余量尚可。

电源得分及点评

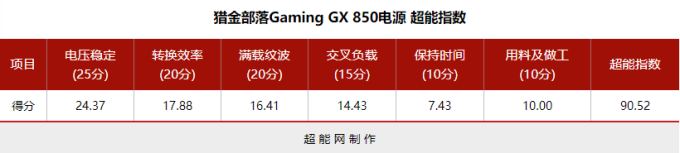

按照我们目前的评分标准,猎金部落Gaming GX 850电源的超能指数为90.52分,属于顶尖级别的电源产品,非常适合对电源性能有一定追求的玩家选择。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

从电气性能方面来看,猎金部落Gaming GX 850电源是非常优秀的,850W的输出功率可以轻松应对主流和高端硬件平台,在电压稳定性、输出纹波、保持时间、转换效率等多个方面的表现也是一流水准,是一款值得玩家信赖的高性能电源产品。899元的价格和5年的质保服务与其定位相符,性价比也相当不错,如果碰上双11等促销节日还可以做到更低的价格,进一步突出其性价比。

只是作为一款面向电竞玩家和游戏玩家的产品,猎金部落Gaming GX 850电源身上的电竞和游戏的元素却相对较少,既没有现在流行的RGB灯效,也没有常见的风扇智能停转功能,简单来说就是功底扎实但有些单调。另外这款电源虽然提供了5年质保服务,按照正常来说是足够了,但是同档次的竞品大都提供了10年质保,这就显得有些不够自信了,其实以长城的技术实力,10年质保完全不是问题,这样才有利于提升猎金部落Gaming GX 850电源的竞争力。

不过目前只是猎金部落刚刚踏入电竞产品领域,在“体现电竞与游戏元素”这条道路上显然还是有需要学习的地方,相比于花俏的外观,长城更倾向于用硬实力来说话,毕竟功底扎实才有资格谈外观设计,特别是对于PC电源这类产品而言,RGB灯光与风扇智能停转等终归是附加功能而非决定性因素,基础性能永远是最重要的,在“国货电源榜样”这点上,猎金部落Gaming GX 850电源已经做得很好,我们期待其未来可以做得更好。

猎金部落Gaming GX 850电源评测:国货电源好榜样,传统且值得信赖

√ 优点:

- 80Plus金牌认证
- 全模组接口设计
- 10年质保
- 输出电压稳定
- 输出纹波低
- 保持时间充足

X 缺点:

- 缺少电竞与游戏元素
