拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

2021-01-26 10:00:00 0点赞 2收藏 1评论

深圳雷柏科技股份有限公司是无线外设技术方面的专家,不过近期在快充方面发力很猛,相继推出了65W 1A1C、2C1A等热门款式氮化镓充电器。面对持续火爆的20W快充市场,近日雷柏则推出了一款20W PD快充充电器供消费者选择。

这款充电器机身小巧,同时支持PD和QC快充协议,支持9V2.22A输出,可满足iPhone 12日常快充需求。下面充电头网就对其进行详细拆解,看看内部用料做工如何。

一、雷柏20W充电器外观

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

包装盒采用蓝色配色,正面中心印有充电器外观图,对角印有Rapoo品牌和产品名称。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

背面印有产品四大特性描述以及参数信息。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

包装内含充电器和使用说明书,充电器采用塑料托盘固定保护,并外套防尘袋。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

雷柏这款20W充电器机身十分小巧,采用PC阻燃材质白色外壳,表面全部哑光处理。充电器输入端配备固定式插脚,腰身上印有Rapoo品牌字样,输出顶面微凸。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

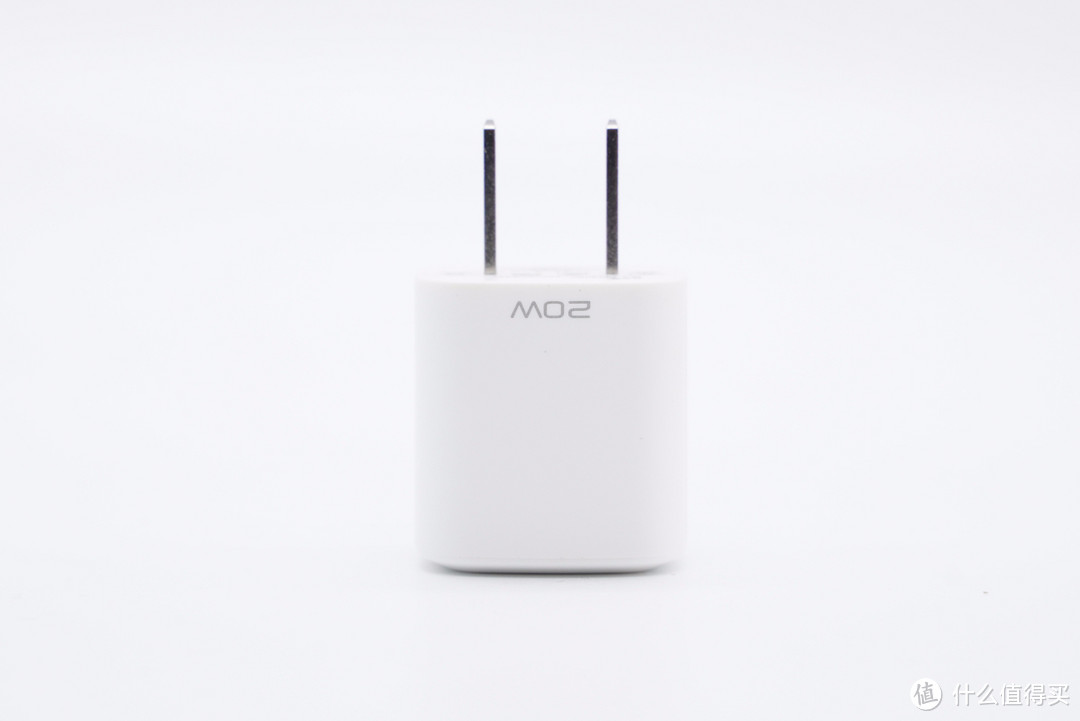

另一个侧面上印有20W字样。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输入端外壳上标注有充电器参数信息

型号:PA20mini

输入:100-240V~50/60HZ 0.6A

输出:5V3A、9V2.22A

产品已经通过了CCC认证。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输出顶面USB-C口靠边缘设计,黑色胶芯不露铜。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

使用游标卡尺实测充电器机身长30.11mm。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

宽度为28.48mm。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

厚度为28.45mm。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

苹果20W充电器直观对比,体积优势明显。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

充电器横截面仅比一元硬币大一些。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

拿在手上的直观感受。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

充电器净重约为30g。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

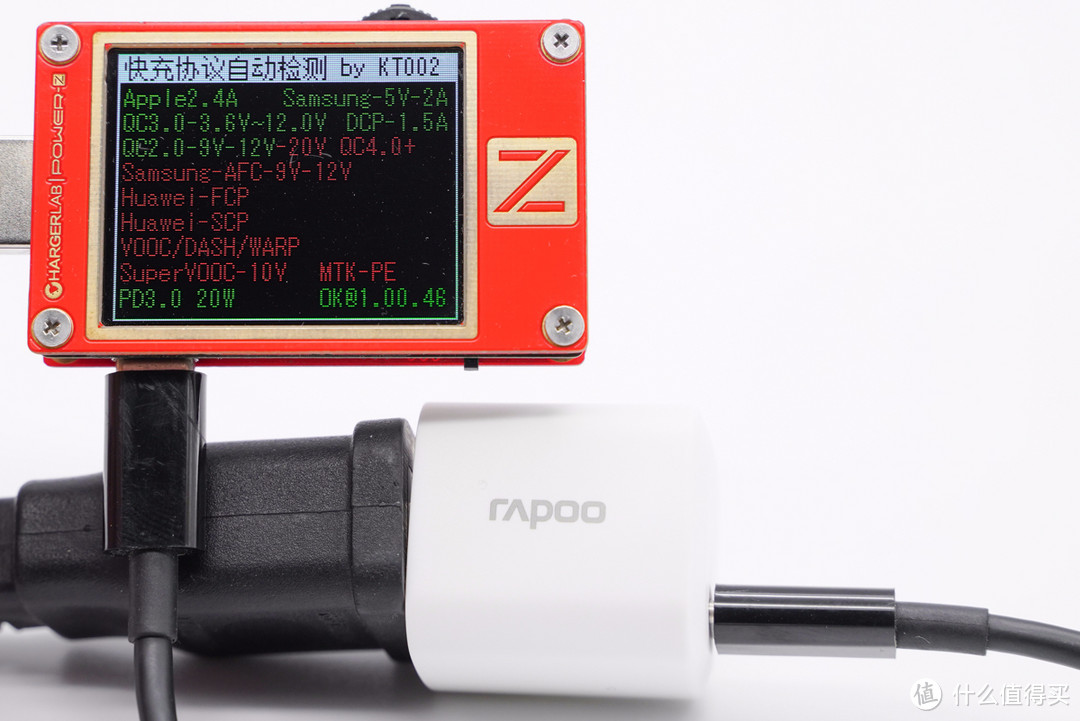

使用ChargerLAB POWER-Z KT002检测USB-C口输出协议,显示支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0/3.0、PD3.0快充协议。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

实际上,PDO报文显示USB-C口具备5V3A、9V2.22A、12V1.67A三组固定电压档位。

二、雷柏20W充电器拆解

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

将输入端外壳拆开,黑白导线焊接连接,两端打胶处理,另外输入端设有塑料板进行绝缘隔离。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

充电器采用四块PCB板组合焊接设计,其中两块连接小板采用对角位置焊接,起到支撑加固作用。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

将输出端L型小板拆下,输出滤波固态电容套上白色绝缘管,输入端小板上三颗高压滤波电解电容套上黑色塑料壳绝缘,变压器也使用绝缘胶带严密包裹。

经过对充电器观察分析发现,雷柏20W PD快充充电器采用开关电源宽范围输出,再由PD协议芯片通过光耦控制输出电压的架构。下面就由输入端开始为大家一一介绍这款产品的用料。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

PCB板侧面一览,右侧焊接连接小板,左侧焊接三颗高压滤波电解电容。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

将连接小板拆下,正面设有保险丝和共模电感。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

背面设有一颗整流桥。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

ABS210整流桥。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

延时保险丝规格为2A 250V。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

旁边一颗共模电感用于滤除EMI干扰。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

工字电感外套热缩管保护。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

两颗高压电解电容来自深圳华容伟业电子有限公司,规格均为400V 5.6μF。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

另一颗来自Acon中元,规格为400V 10μF。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输入端主板背面设有PWM主控芯片。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

充电器主控芯片采用士兰微SDH8666QS。这是一款用于开关电源的内置高压功率MOSFET、外置采样电阻的准谐振电流模式PWM+PFM控制器。其支持多重模式控制,可有效减小开关损耗、提高转换效率和降低待机功耗;支持抖频功能改善EMI特性;支持全面完善的保护功能。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

SDH8666QS详细参数资料。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

充电器另一侧一览,右侧同样设有一块小板进行连接支撑,左侧设有变压器,中间是同步整流输出滤波固态电容。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

变压器特写,磁芯包铜箔屏蔽,整个使用绝缘胶带包裹。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

另一块连接小板正面设有光耦和次级同步整流芯片。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

COSMO 357光耦特写,用于初级次级通信,反馈输出电压。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输出抗干扰蓝色Y电容,来自DGCX东莞市成希电子有限公司。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

次级同步整流芯片采用MK91738,内置60V10mΩ同步整流管,控制器耐压115V,采用SOP8封装。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

正面除了固态电容,还设有协议芯片、输出VBUS开关和USB母座。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输出滤波固态电容规格为16V 560μF。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

USB PD协议芯片采用士兰微SD8602,充电头网了解到,士兰微SD8602已经获得USB IF协会的PD3.0认证,TID号为712。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

士兰微SD8602支持USB PD3.0,PPS、USB-C、QC3.0、FCP、SCP、SFCP、AFC、BC1.2型和Apple2.4A等充电协议。芯片内置MCU,外置负载开关管。此外,该芯片可在宽电压范围(3V~24V)下工作,具备精确的恒压(CV)和恒流(CC)控制;同时SD8602具有过压保护(OVP)、过温保护(OTP)等功能。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

输出VBUS开关管特写,丝印CWT3122AP。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

USB-C母座特写,黑色胶芯不露铜。

拆解报告:Rapoo雷柏迷你20W PD快充充电器PA20mini

全部拆解完毕,来张全家福。

充电头网拆解总结

雷柏迷你20W PD快充充电器采用PC阻燃材质白色外壳,机身表面全部哑光处理,机身壳上印有Rapoo和20W字样,表明品牌和充电功率,整体设计简洁。充电器具备5V3A、9V2.22A、12V1.67A三组标准电压档位,支持最大20W PD快充,专为iPhone 12设计。

充电头网拆解发现,这款充电器内采用四块PCB板组合焊接设计,分别是输入输出两块主板以及对角的两块小连接板,设计十分有特色,连接板不仅用来支撑加固,同时上面还设有保险丝、光耦等器件,节省空间。此外充电器开关电源采用士兰微SDH8666QS+MK91736高集成方案,输出端协议芯片采用士兰微SD8602,输出采用固态电容滤波,整体用料主流。
