拆解报告：aigo 65W 1A1C氮化镓快充充电器S27

前言

充电头网拿到了aigo推出的一款氮化镓充电器，产品机身为主流长条造型设计，除经典黑、白配色外，还提供有紫色款选择，满足不同人群喜好需求。充电器还配备有可折叠插脚，搭配小巧机身，差旅携带方便。

输出配置1A1C双接口，其中USB-C接口支持65W PD快充，USB-A接口支持22.5W SCP快充，可以满足笔记本电脑、平板、手机等设备使用需求。下面就带来aigo这款65W氮化镓充电器的拆解，一起来看看内部的方案和用料。

aigo 65W氮化镓充电器开箱

包装盒正面印有aigo品牌、充电器外观、名称以及65W GaN标识。

背面印有产品卖点、参数、注意事项以及商家信息。

包装盒上参数特写，下面到产品实物展示环节再介绍。

包装内含充电器以及使用说明书。

aigo 65W氮化镓快充充电器为经典柱状造型设计，采用十分有韵味的紫色配色，腰身高光亮面处理十分光滑。

腰身一面印有aigo品牌和65W GaN。

输入端外壳产品参数特写

型号：S27

输入：200-240V~50/60Hz 1.5A

输出：

USB-C：5V3A、9V3A、12V3A、15V3A、20V3.25A

PPS：3.3-21V3A

USB-A：5V3A、9V2A、10V2.25A、12V1.5A

USB-C+USB-A：5V3A

输出总功率：65W

制造商：深圳市乐享科技智造有限公司

充电器通过了CCC认证。

充电器配备可折叠国标插脚。

输出端配备1A1C两个接口，接口旁都印有相应的输出功率参数。

实测充电器机身长度为65.1mm。

宽度为30.98mm。

厚度为32.02mm。

和苹果61W充电器放在一起对比，体积优势非常明显。

充电器拿在手上的大小直观感受。

另外测得产品净重约为85g。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/5、FCP、SCP、AFC、PD3.0、PPS、DCP、Apple 2.4A充电协议。

PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及3.3-11V5A、3.3-21V3.25A两组PPS电压档位。

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。

aigo 65W氮化镓充电器拆解

将输入端外壳拆开，采用超声波焊接封装。

输入端为接触式通电设计，插脚使用透明盖板和螺丝进行固定，并贴有青稞绝缘纸保护。

取出PCBA模块，测得模块长度为52.78mm。

宽度为26.17mm。

厚度为27.28mm。

PCBA模块前后端均设有小板，顶部贴有蓝色导热垫，

去掉导热垫，电容和变压器等器件间的空隙填充导热胶，初次级间设有麦拉片进行隔离绝缘。

主板背面核心器件区域打胶处理。

将导热胶清理干净，主板背面设有主控芯片、初级开关管、光耦以及贴片Y电容。

输入端一览，输入小板背面设有一颗整流桥。

将小板拆下，正面设延时保险丝、共模电感、安规X电容、整流桥以及滤波电感。

延时保险丝特写，规格为3.15A 300V。

共模电感用于滤除EMI干扰，双线绕制。

安规X2电容0.1μF。

输入端WRMSB40M整流桥来自深圳市沃尔德实业有限公司，规格为4A 1000V。WRMSB40M这颗软桥通过较软的恢复曲线，比较平滑的关断特性，可以降低二极管结电容达到非常少的谐波振荡产生的效果。

沃尔德 WRMSB40M 资料信息。

充电头网了解到，沃尔德软桥还被OPPO 50Ｗ饼干氮化镓快充、鸿达顺65W 氮化镓充电器、飞频65W USB PD氮化镓充电器、ROCK 65W氮化镓充电器、麦多多65W氮化镓充电器、麦多多30W 1A1C快充充电器等多款产品采用，性能获得客户的一致认可。

另一颗沃尔德WRMSB40M整流桥特写。

滤波电感外套绝缘管。

模块一侧设有四颗高压滤波电解电容。

四颗高压滤波电容来自yungli永全。

电容规格均为400V27μF。

另一侧设有主控芯片供电电容以及变压器，在变压器下方还设有蓝色导热胶。

开关电源主控芯片来自DIOO帝奥微，丝印DIOHC5B，实际型号为DIO8352，这是一款高性能高频QR控制器，可应用于20-150W应用设计，采用SSOP-10封装。

初级开关管来自能华半导体，型号CE65H160DNGI，这颗Cascode型CoreGaN器件采用能华耗尽型工艺技术，耐压650V，瞬态耐压800V，导通内阻160mΩ。器件具有极低的门极电荷，使得器件的开关速度快，损耗低，可以大大提高系统能效。

CE65H160DNGI的栅极驱动电压范围±20V，大大提高了系统可靠性，兼容传统硅MOS驱动器，简化电路设计，采用DFN8*8封装。

主控芯片供电电容来自永铭。

供电电容规格为4.7μF160V。

变压器特写。

OR 1009光耦，用于输出电压反馈。

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、重量轻等特色，非常适合应用于氮化镓快充这类高密度电源产品中。料号分别为TMY1222M和TMY1102M。

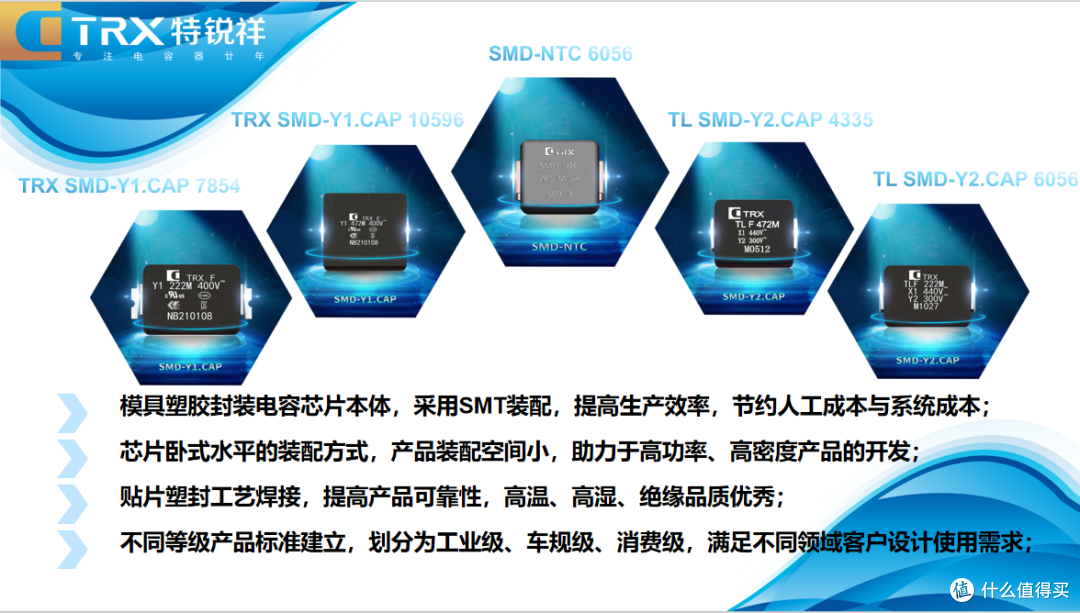

特锐祥专注于被动元器件的研发、生产及销售，注册资本1亿元。旗下产品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将致力于陶瓷材料的研究，以拓展更多品类的应用，为客户提供更多的解决方案。

充电头网了解到，特锐祥贴片Y电容除了被倍思高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能获得客户一致认可。

输出端焊接小板，正面设有输出滤波固态电容、协议芯片以及两颗输出VBUS开关管。

将小板拆下，板子背面设有同步整流控制器以及同步整流管。

同步整流控制器同样来自帝奥微，丝印H24J，型号为DIO82612，这是一款高频同步整流控制器，专为标准和逻辑级NMOSFET和GaN功率器件而设计，在高频反激应用中仅需极少的外部组件，支持ACF/QR/DCM/CCM反激式和LLC等拓扑应用，采用TSOT23-6封装。

同步整流管来自GigasTech极思芯，型号GTMV12S126A，NMOS管，耐压120V，导阻5.5mΩ，采用PDFN5X6-8L封装。

极思芯GTMV12S126A资料信息。

极思芯(Gigastech)是一家拥有强大自主设计能力的公司，从事节能型功率半导体器件和集成电路的研发与销售。产品主要覆盖马达驱动、电动工具、储能电源、快充、电子烟、数码便捷、通讯医疗、汽车电子等领域。

输出滤波固态电容来自NJcon永立，规格为25V1000μF。

1A1C接口协议芯片来自英集芯，型号IP2726，这是一颗应用非常广泛的协议芯片。英集芯IP2726是一颗集成多种协议、用于USB输出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等协议。具有高集成度和丰富的功能，在应用时仅需极少的外围器件，有效减小整体方案的尺寸，降低BOM成本。

充电头网了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化镓快充充电器、RAVPOWER 90W双USB-C口PD快充充电器、斯泰克100W双USB-C口氮化镓充电器、麦多多30W 1A1C USB PD快充充电器、坤兴18W USB PD3.0 PPS快充充电器等产品采用。

输出VBUS开关管也是来自GigasTech极思芯，型号GTMQ3040B，NMOS管，耐压30V，导阻5.2mΩ，PDFN 3.3X3.3-8L封装。

极思芯GTMQ3040B资料信息。

另一颗VBUS开关管也是采用极思芯GTMQ3040B。

USB-C母座特写。

USB-A口母座特写。

全部拆解一览，来张全家福。

充电头网拆解总结

最后附上aigo 65W氮化镓充电器的核心器件清单，方便大家查阅。

aigo这款氮化镓充电器为长条柱形设计，不过经典样式下也提供比较好看的紫色配色供用户选择。配备折叠插脚以及双快充接口则可以满足用户便携和多设备同时充电需求。实测两个接口兼容QC3.0、FCP、SCP、AFC、PD3.0、PPS快充协议，兼容性不错。

充电头网通过拆解了解到，充电器内部PCBA模块是三段式布局设计，前后端均焊接有小板，整体器件布局紧凑有序。充电器采用了高频QR反激电源架构设计，使用了能华半导体氮化镓功率器件以及极思芯GTMV12S126A同步整流管，以提升系统效率以及实现小体积设计。输出使用英集芯IP2726协议芯片控制双口输出电压，并使用了极思芯两颗GTMQ3040B作为两个接口输出VBUS开关管。
