黑武士—9900X+ProArt X870+RTX5080+酷冷HAF II 500机箱装机分享

「 废话前言 」

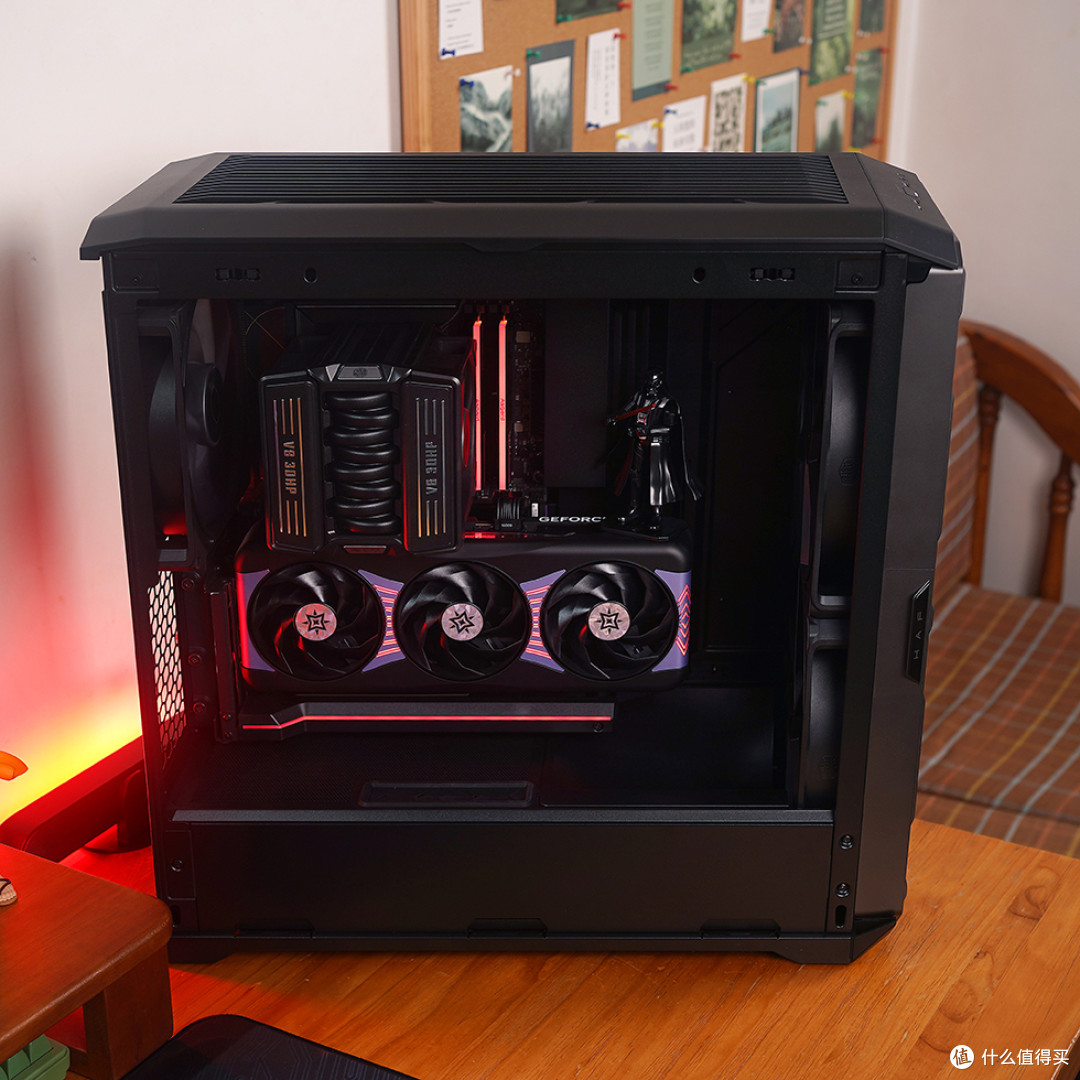

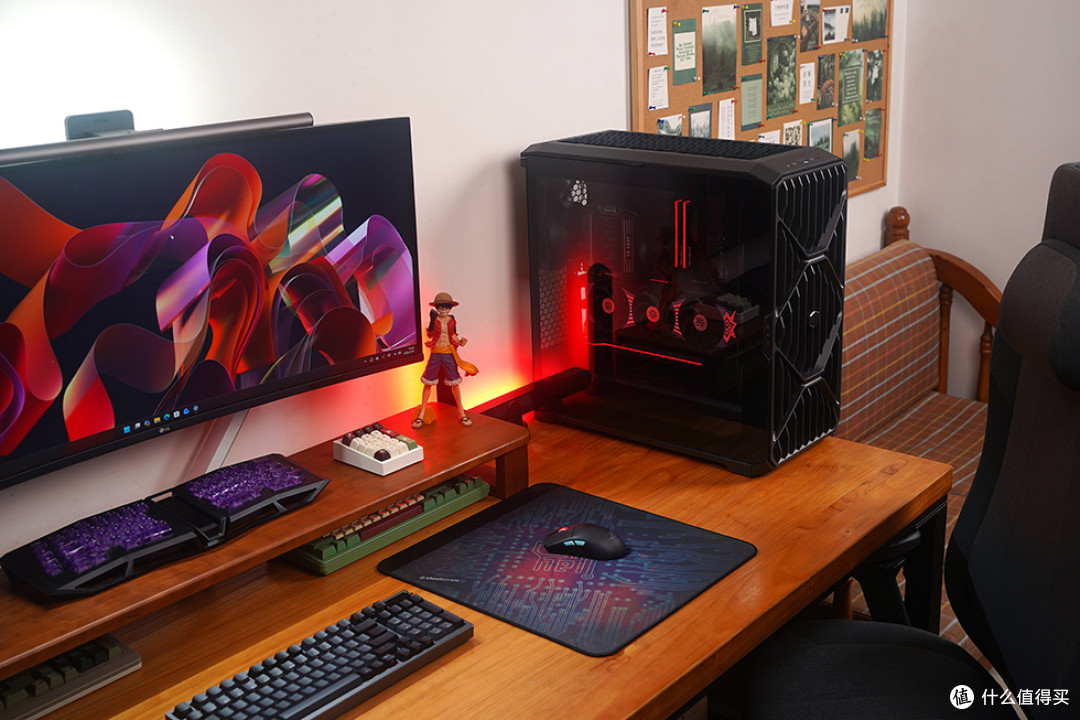

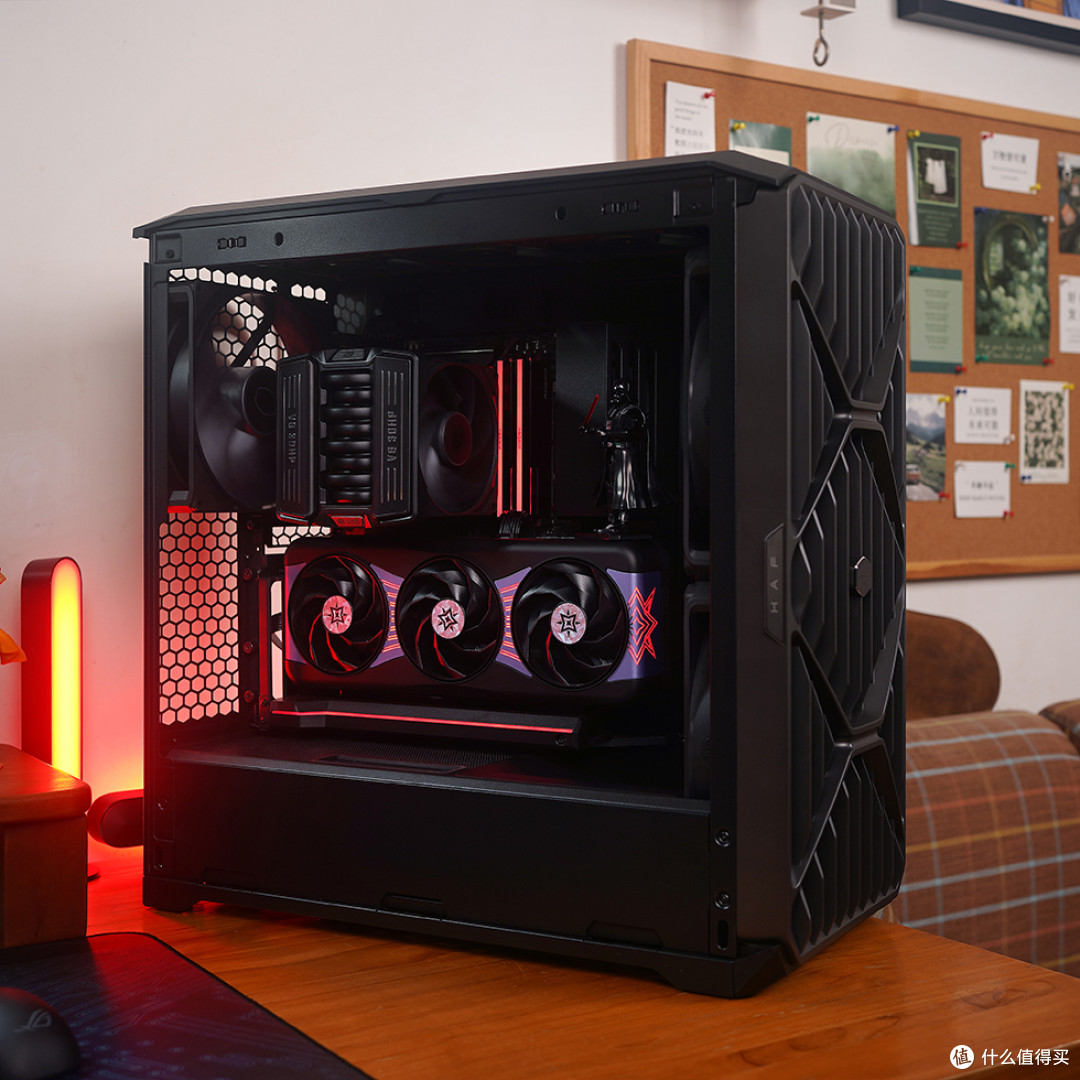

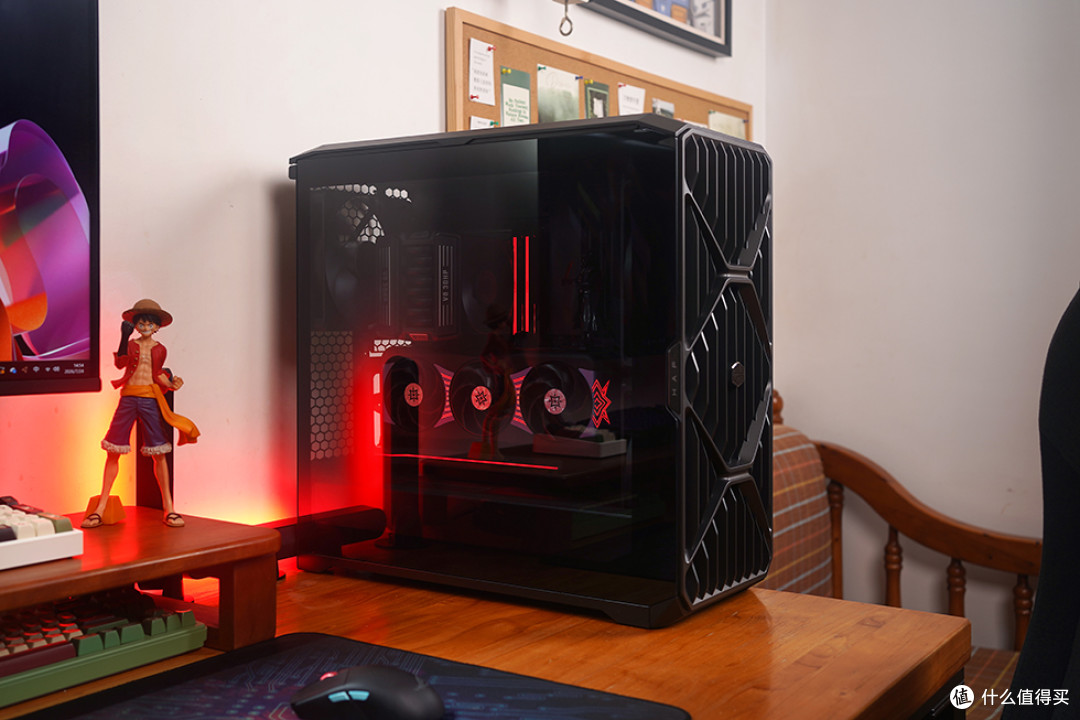

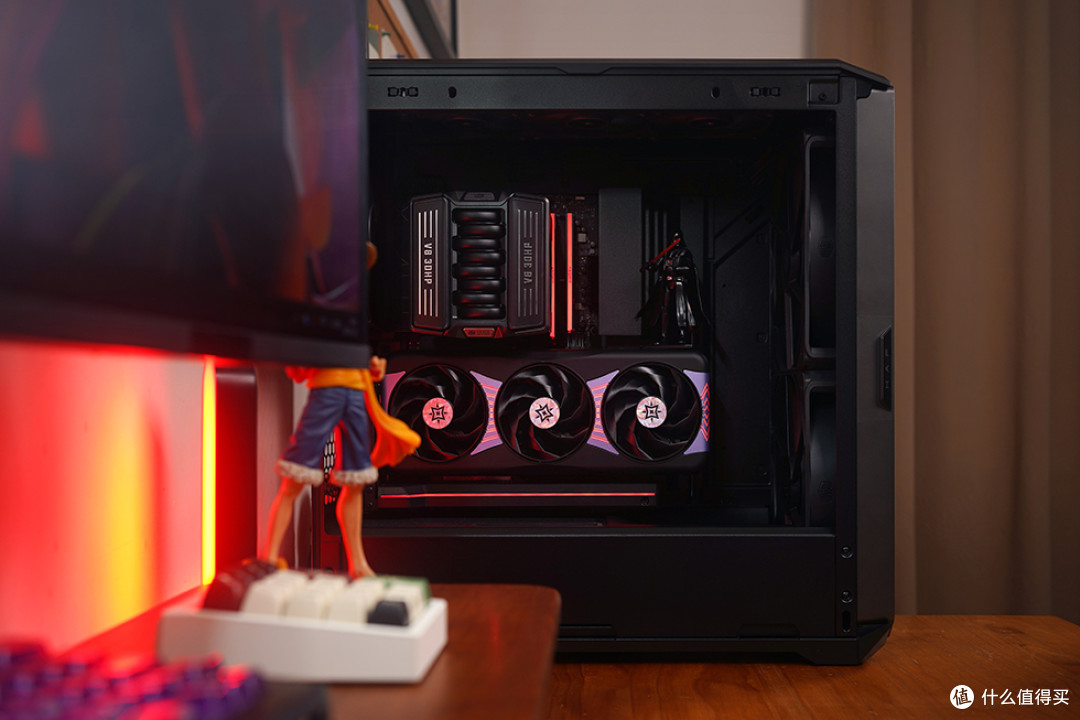

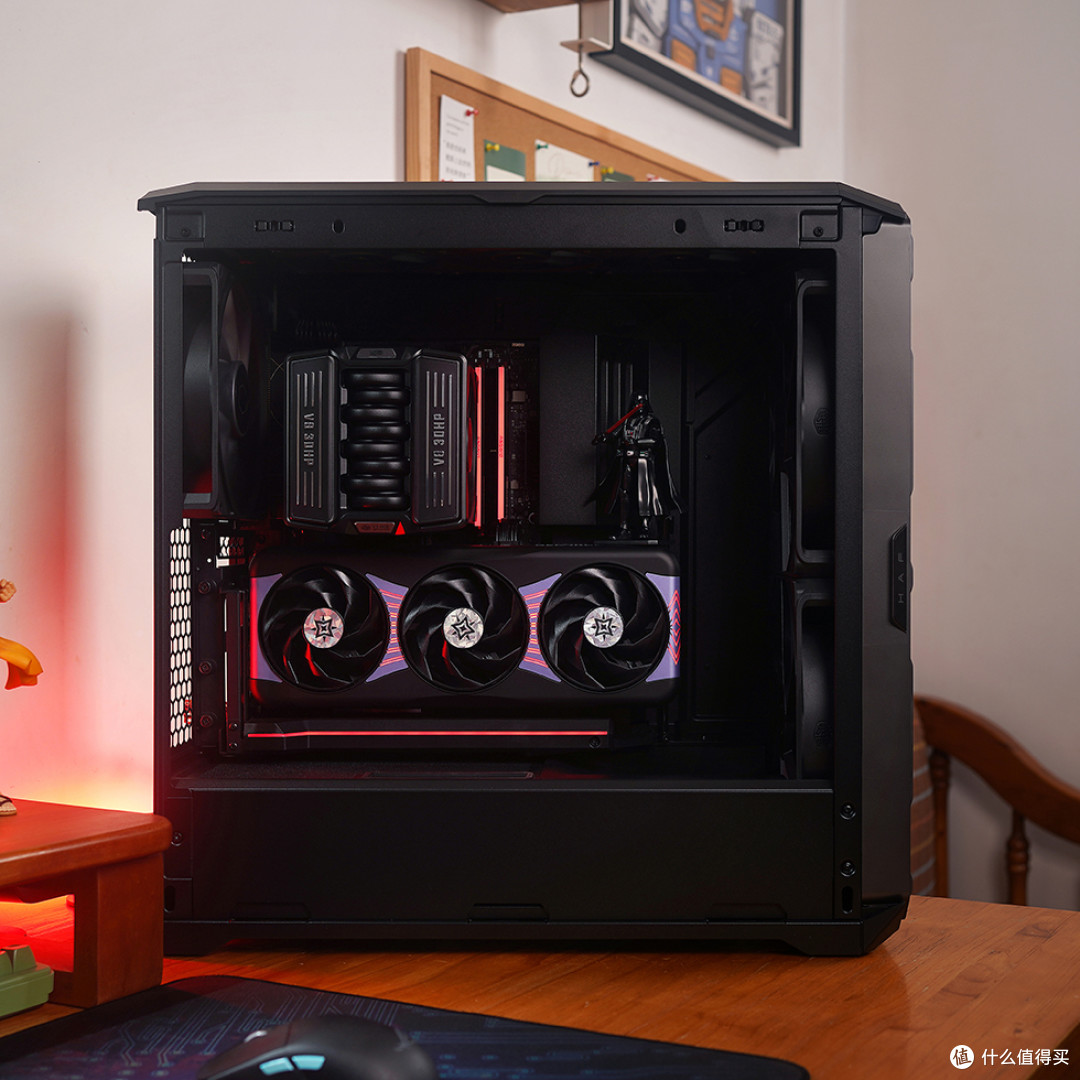

这次给大家分享的是酷冷至尊 HAF II 500 机箱的装机效果展示。
这款机箱的核心卖点！堪称 “ 买风扇送机箱 ”，标配了三枚巨型加厚大风扇（ 前置双 220×40mm 进风 + 后置 180×40mm 排风），配合大面积开孔与低风阻结构，在强化散热的同时有效控制噪音，实现了性能与静音的出色平衡。对应机箱尺寸也比较的硕大，外观设计充满了力量感，线条硬朗，棱角分明，机箱前脸的造型形似 “ 黑武士 ” 的头盔，这边装机特意放了一个手办装饰。散热器选用同期上市的酷冷至尊 V8 ACE 3DHP 旗舰风冷，竖装显卡增添视觉效果，显卡选用影驰 GEFORCE RTX 5080 星曜 NOX OC，其风扇罩上的紫色正好对上酷冷的品牌色，灯光样式个人觉得还蛮有 “ 星战银河帝国 ” 那味的！整机少量灯光点缀，统一调成红色，呼应 “ 黑武士 ” 标志性的红色光剑，整机不刻意的低调，但也不那么的不张扬... 讲真！个人还是蛮喜欢的！Emmm....那么废话不多说！后看图描述，希望能够给到大家一些有用的参考。

「 具体配置 」
CPU：AMD R9 9900X
主板：华硕 ProArt X870-CREATOR WIFI
内存：阿斯加特 Asgard 女武神二代黑色款 6000Hz C28 24GB×2 套条
存储：金士顿 NV3 PCIe 4.0 2TB
显卡：影驰 GEFORCE RTX 5080 星曜 NOX OC
散热：酷冷 V8 ACE 3DHP
电源：海韵 FOCUS V5 PX1000W ATX3.1 黑色款
机箱：酷冷至尊 HAF II 500

酷冷至尊 HAF II 500 机箱官标尺寸 557×262×548mm（长宽高），体积约为 69L 左右。
最大支持安装 EATX 主板，塔式风冷最高支持 221mm，显卡最长 420mm，电源最大支持安装 210mm 。
散热拓展方面，前置与顶部通过宗师滑轨，支持安装 120/140×3 或 160/180/×2 风扇，支持安装 240/280/260/420 冷排。

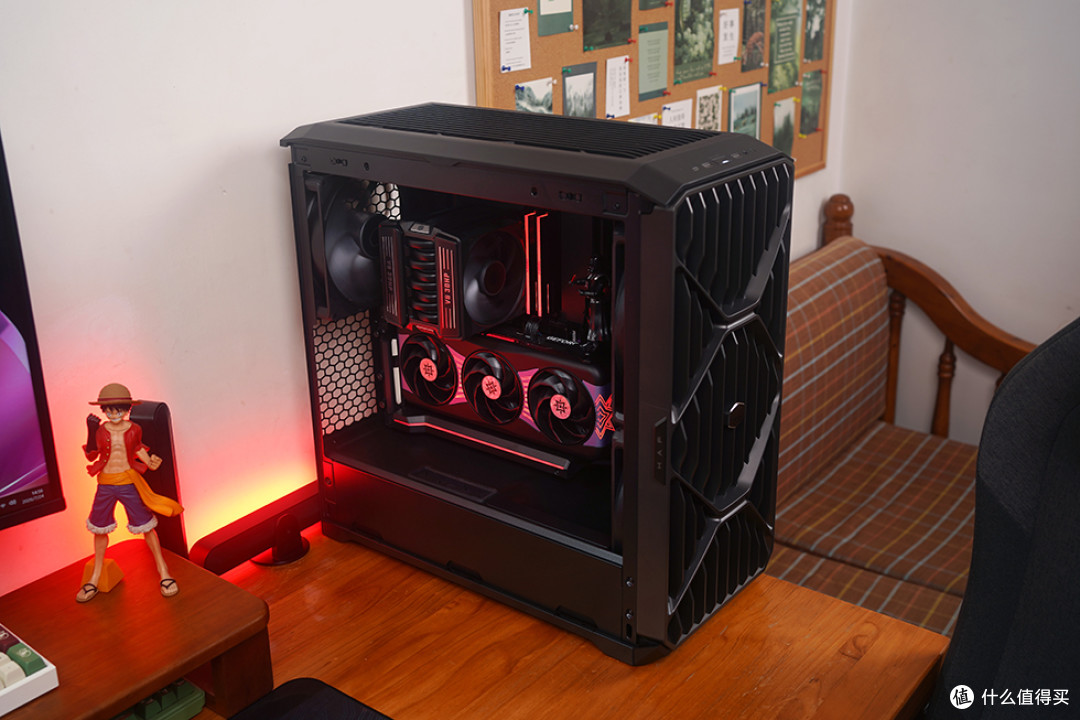

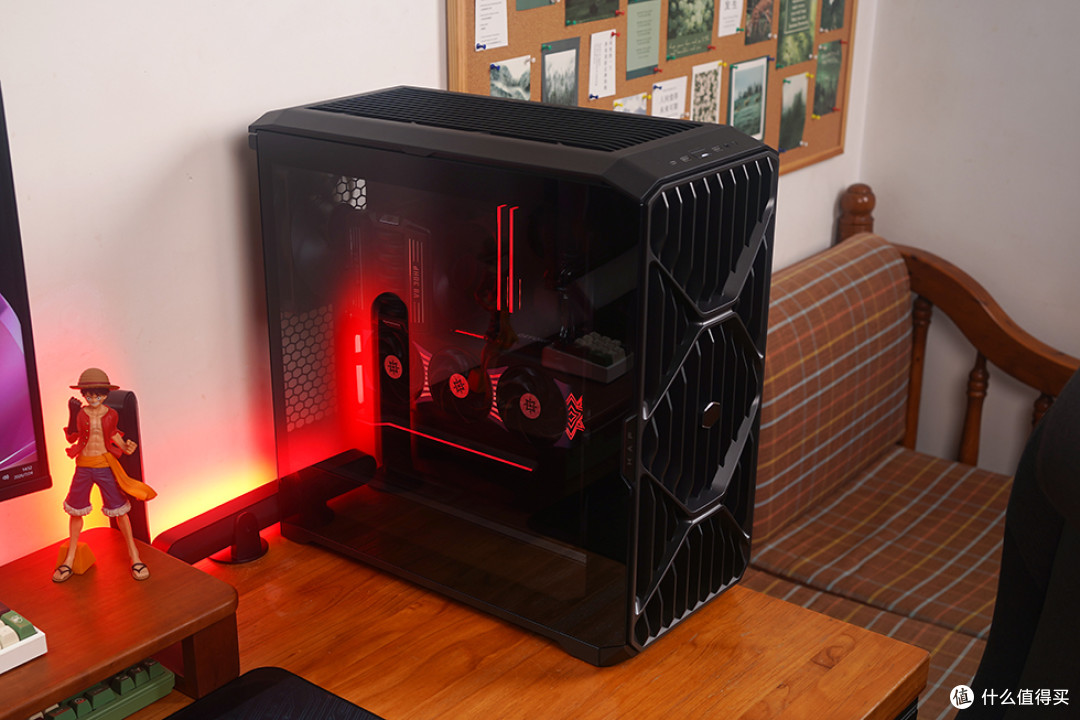

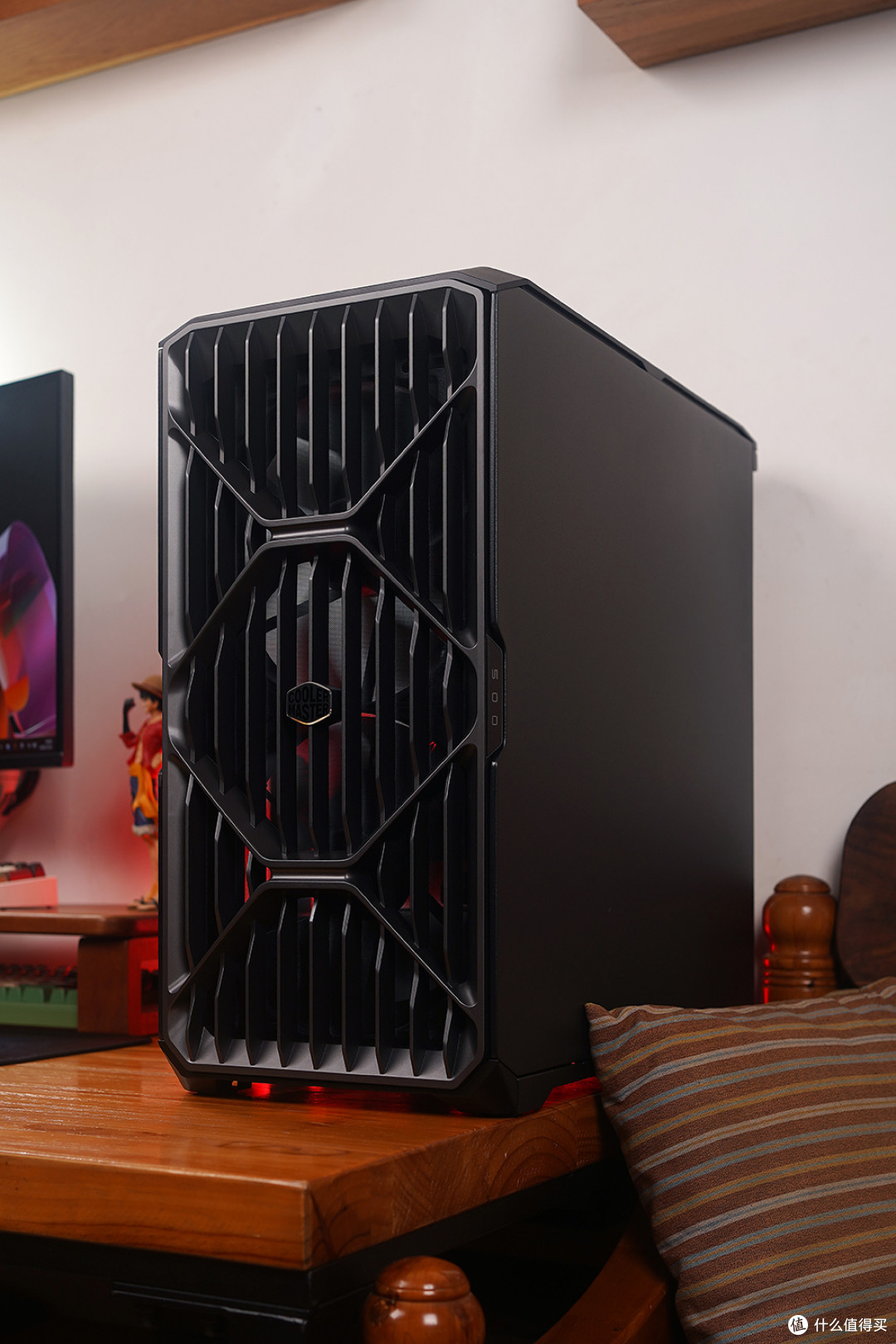

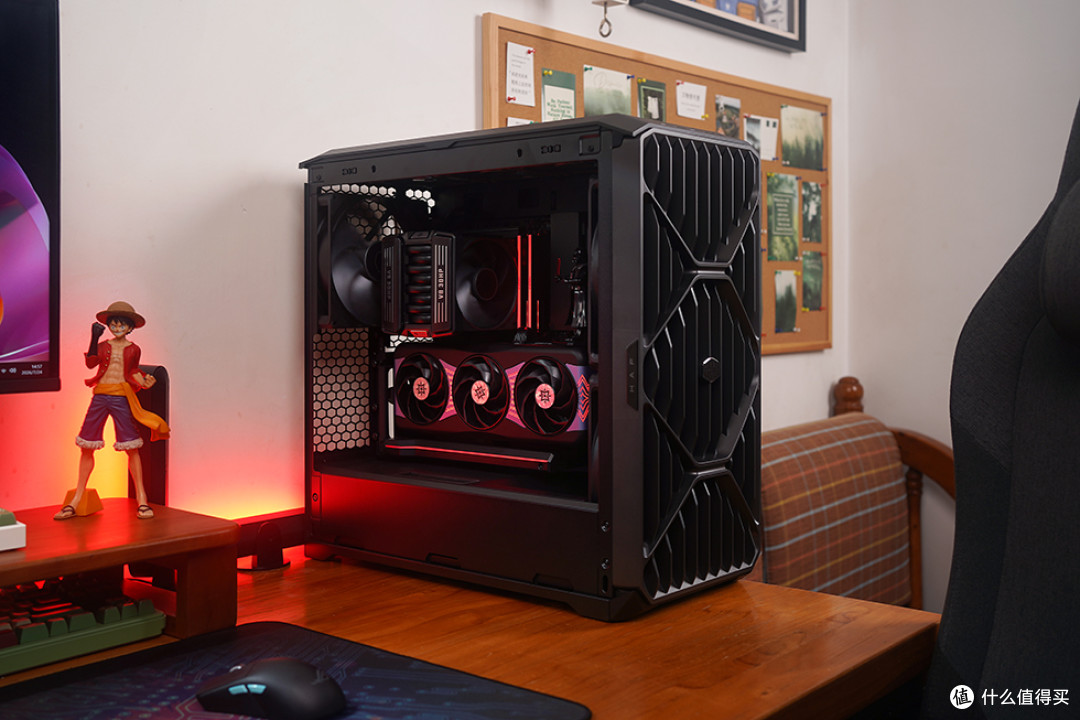

机箱前面板采用大镂空进风格栅设计，采用酷冷标志性八角钻石状切割刻画，正中央金属质感的酷冷标志点缀。
讲真！这前脸的造型真心和 “黑武士” 维达的头盔很像！尤其是嘴部那道棱角分明的呼吸格栅，简直如出一辙。

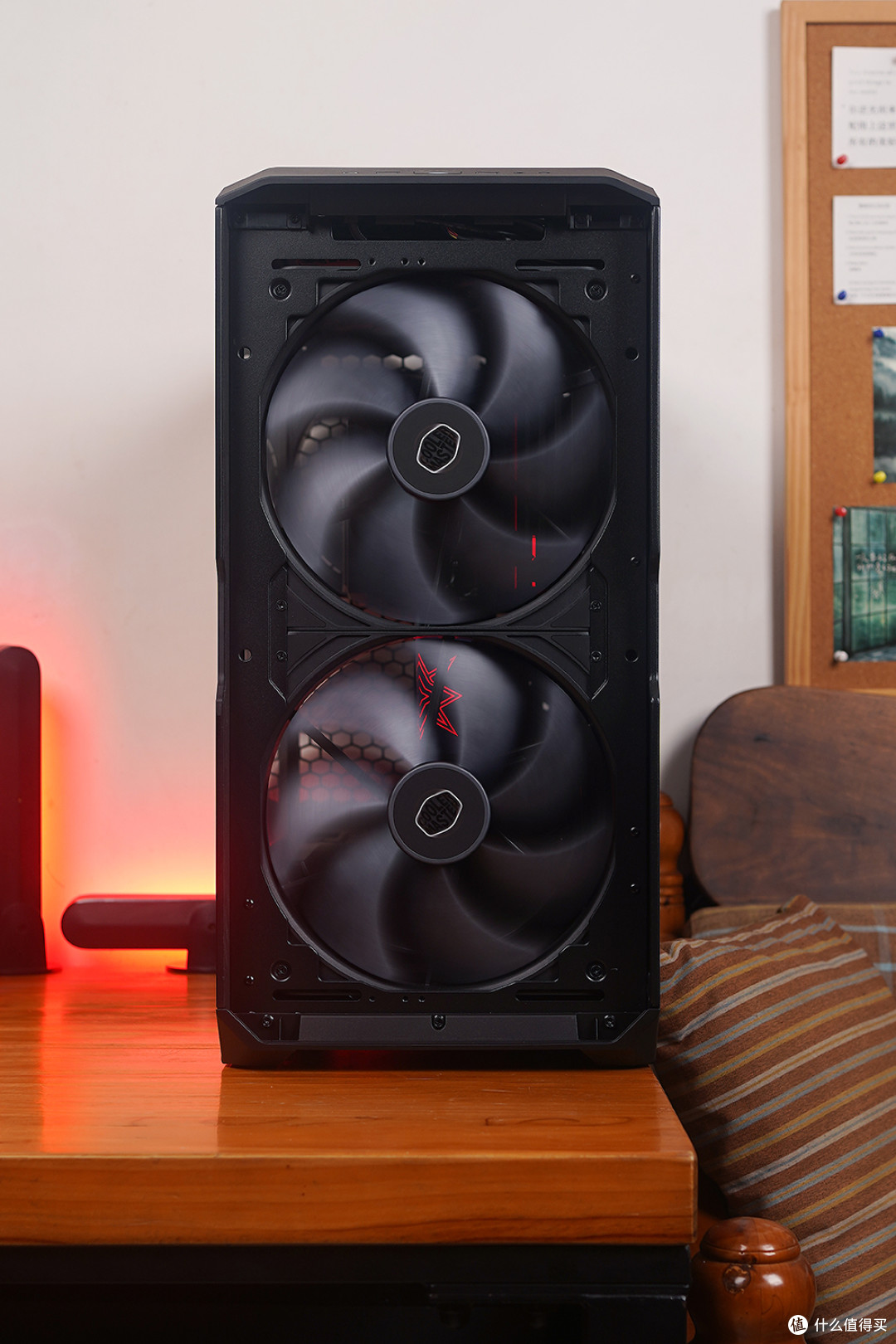

前置附带的两把 Mighty40 F220 ，还有尾部的一把 Mighty40 V180。
均为超规格大号风扇，且扇叶全部采用了 LCP 材质，结构稳定性出色，确保在高转速下不易形变，并减少共振噪音。
具体规格方面，F220 最大转速为 1050 RPM，可提供 214.6 CFM 的风量，噪音约为 45.5 dBA；V180 最大转速为 1350 RPM，风量为 164.3 CFM，噪音则约为 43.3 dBA 左右。

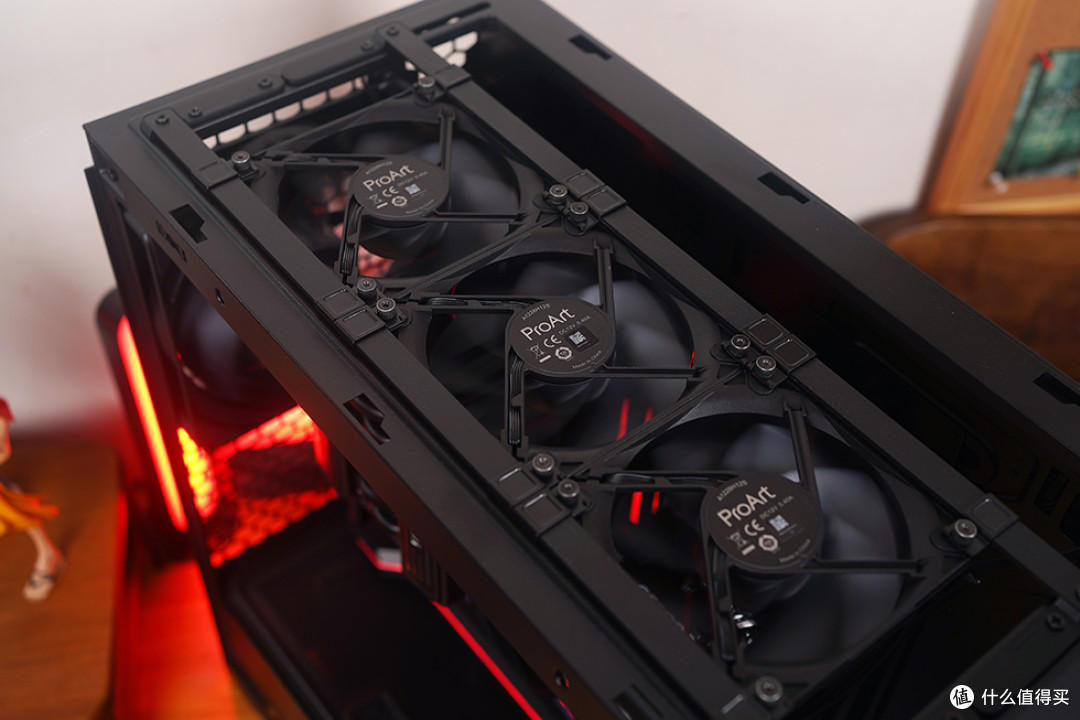

顶部不想空着（ 采用 CPU 风冷散热，其实可以不装 ），这边装了三把华硕 ProArt PF120 无光扇。
采用菊链串联、28mm 优化厚度、三相六极电机、CNC 黄铜轴承、LCP 扇叶等... 兼顾了高性能与便捷安装。

风扇均为无光，本不想光污染，但硬件上难免还是会有点！
SO... 少量灯光点缀也挺好，统一调成红色，正好可以呼应 “ 黑武士 ” 标志性的红色光剑。

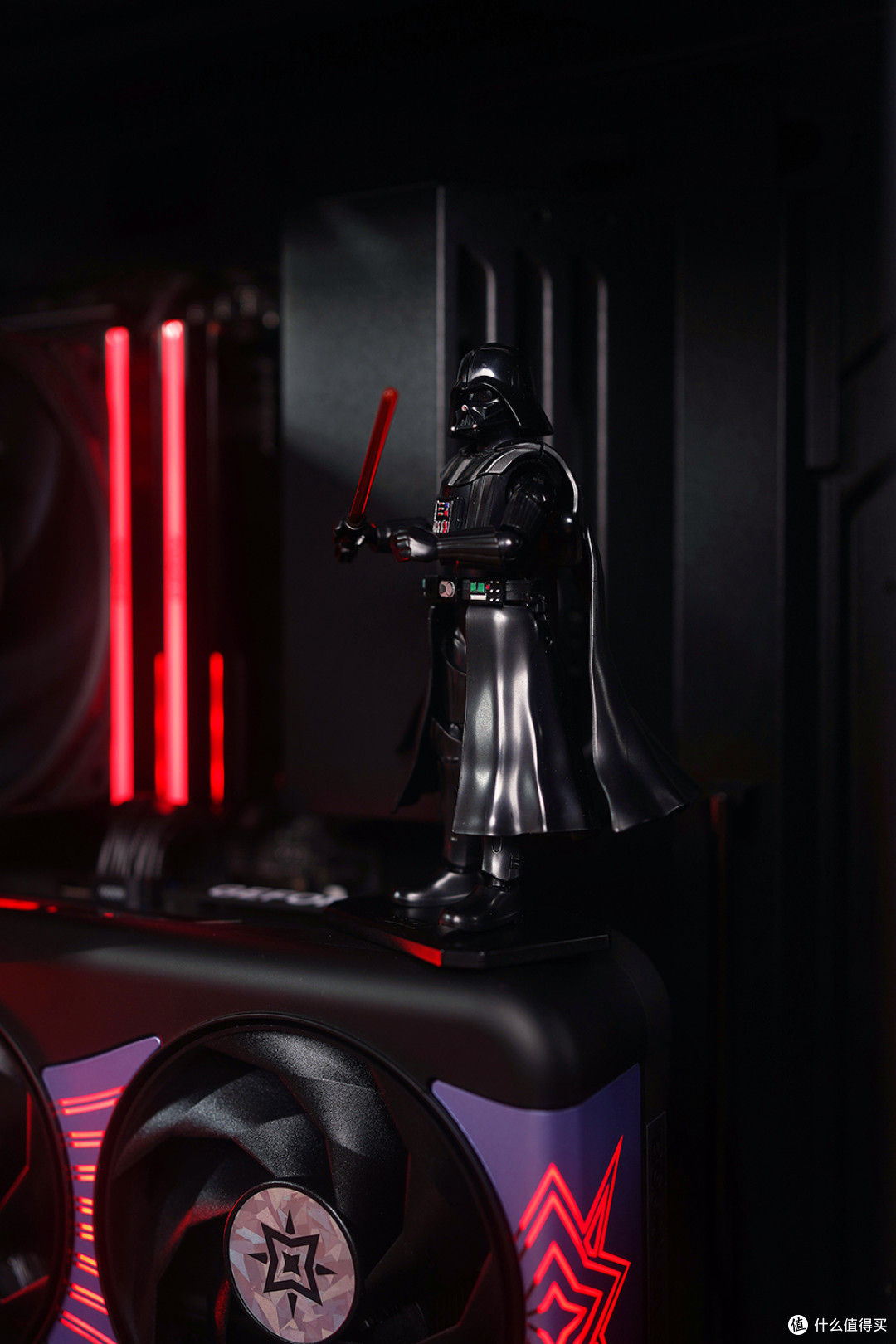

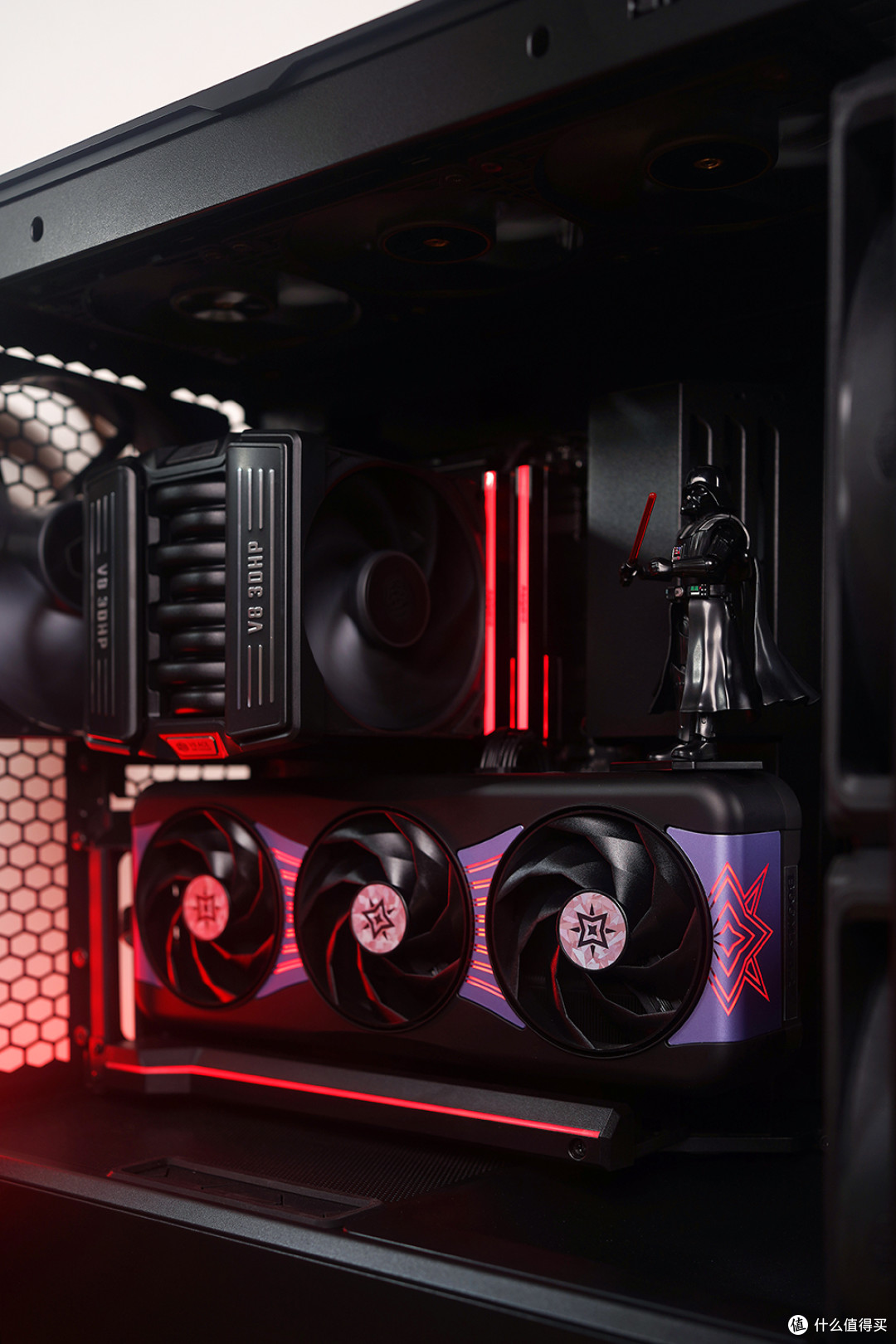

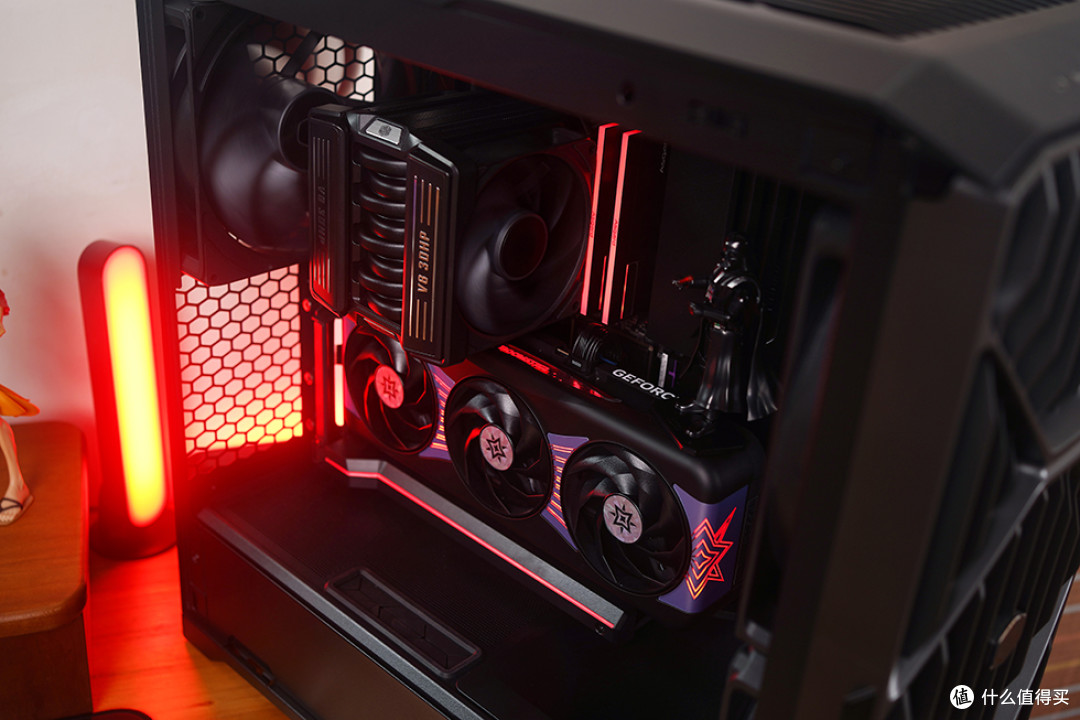

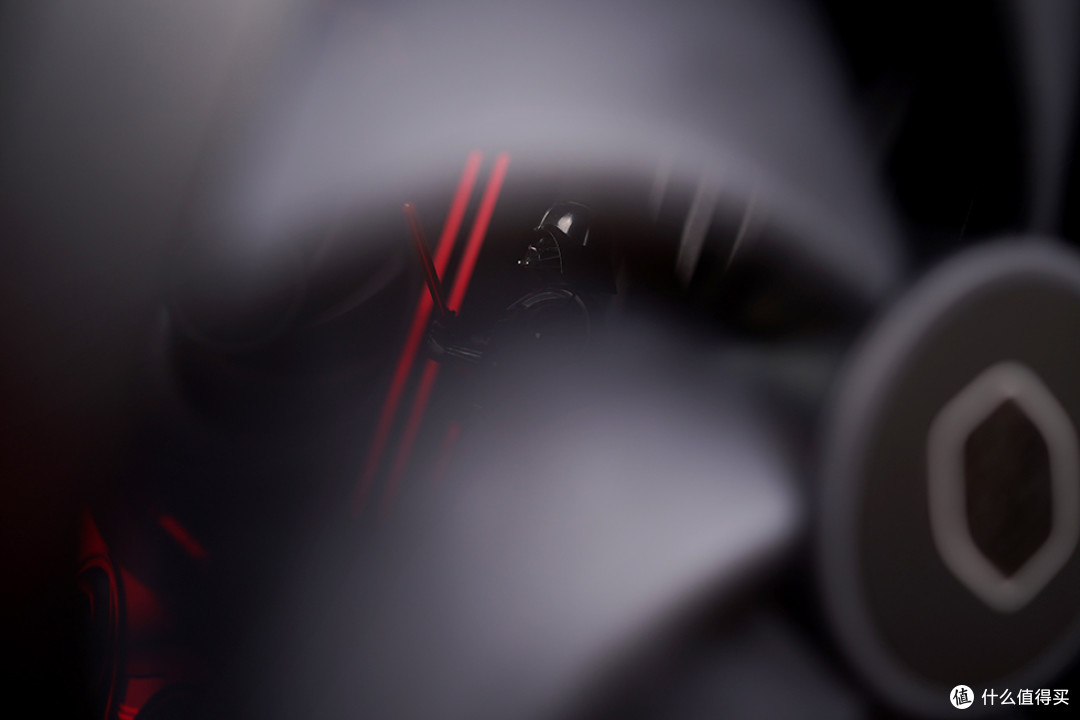

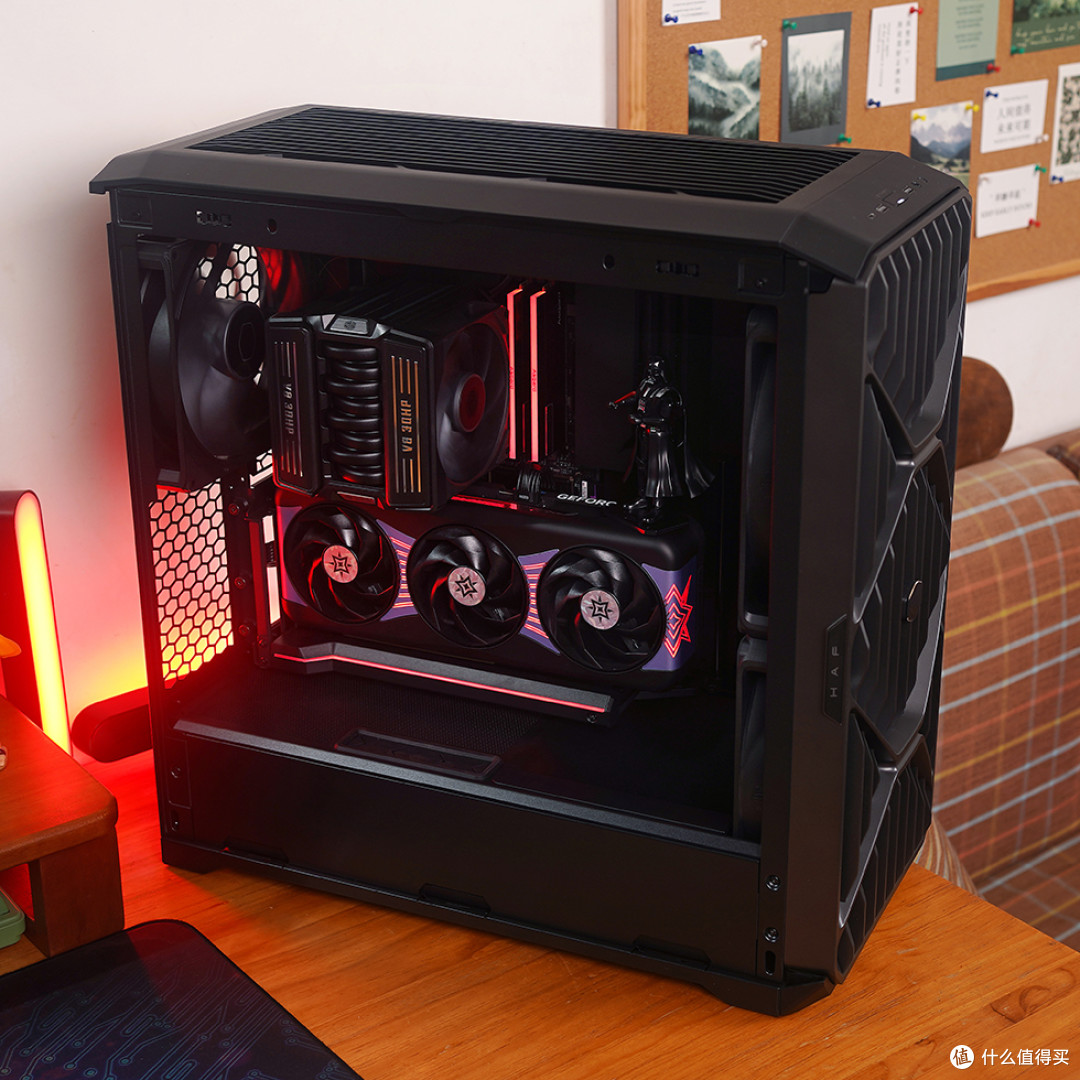

“ 黑武士 ” 手办为国货品牌布鲁克的拼装模型。
质感还蛮不错的，细节也经得起细看，尺寸并不大，直接放在显卡的侧边，效果还不错！

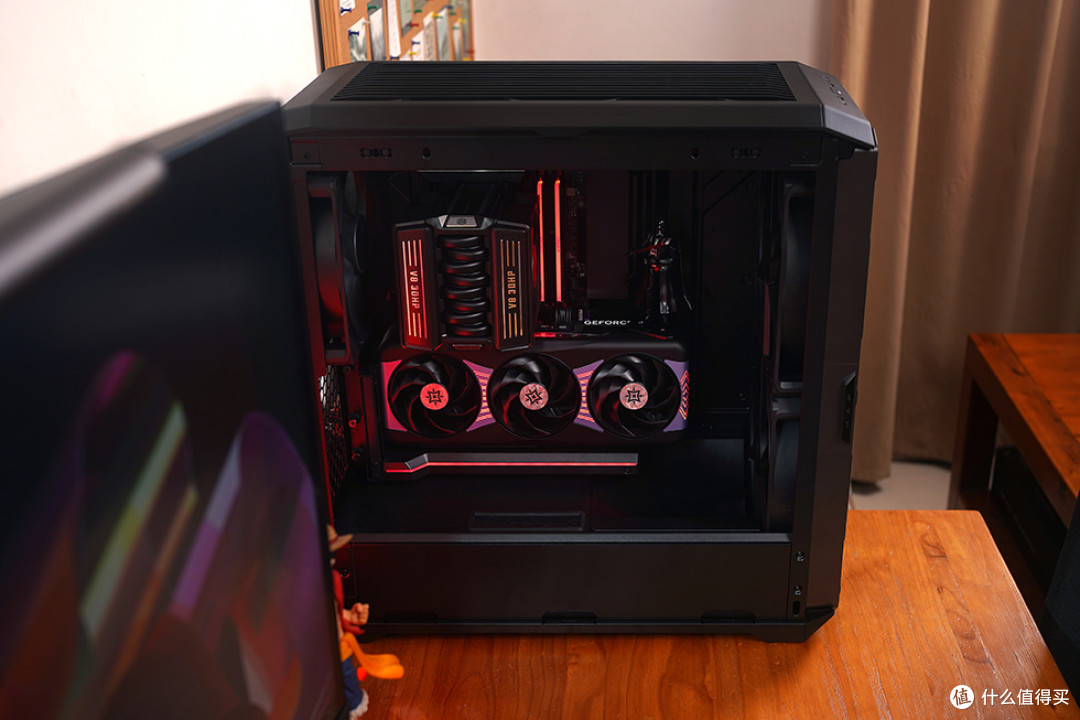

选用 AMD 平台， 旗舰 X870 主板 + 多核心 R9 9900X 处理器 + 大容量 48GB 内存，搭配 GeForce RTX5080 显卡。
游戏高帧畅玩，渲染输出也干脆利落，娱乐生产力两头不落下。

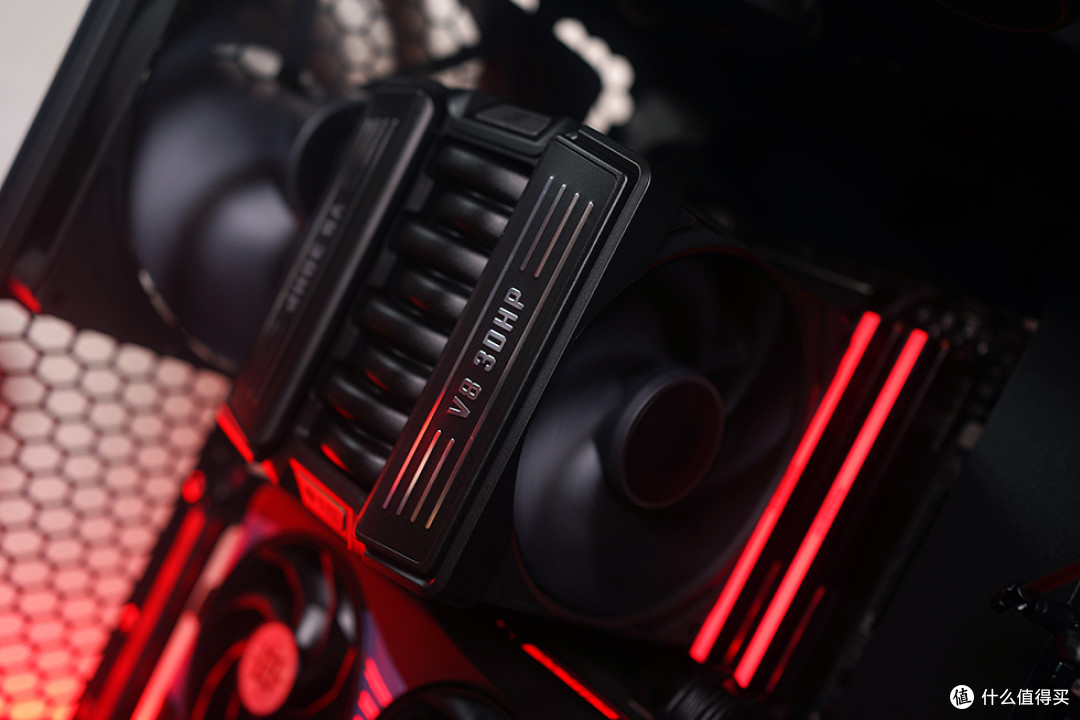

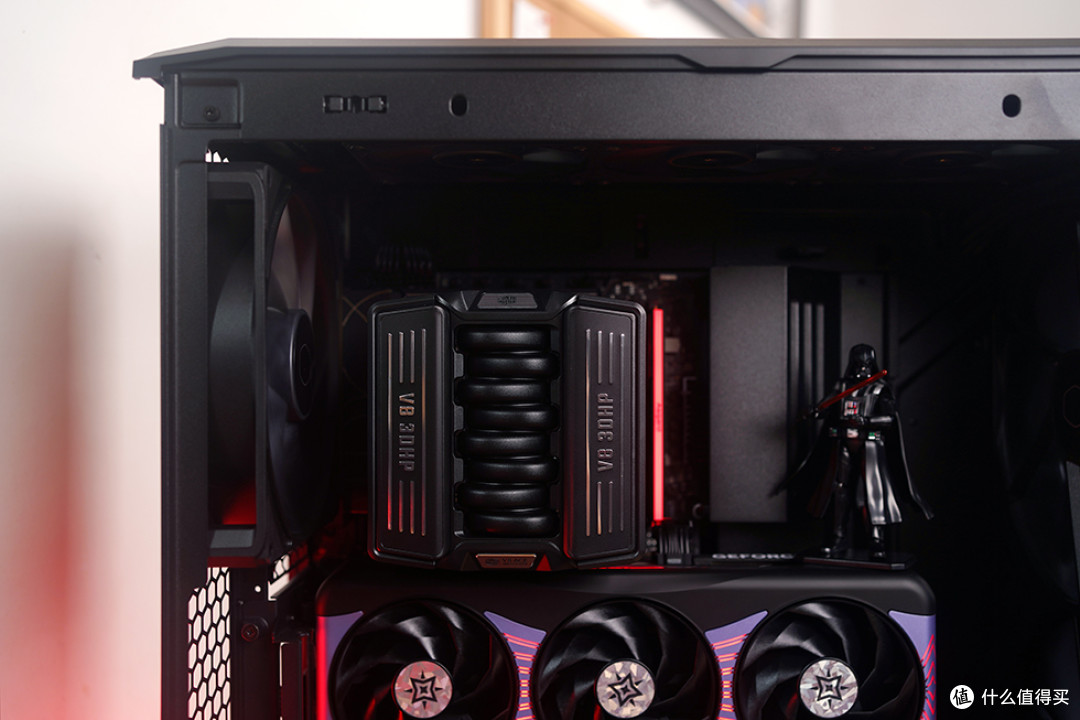

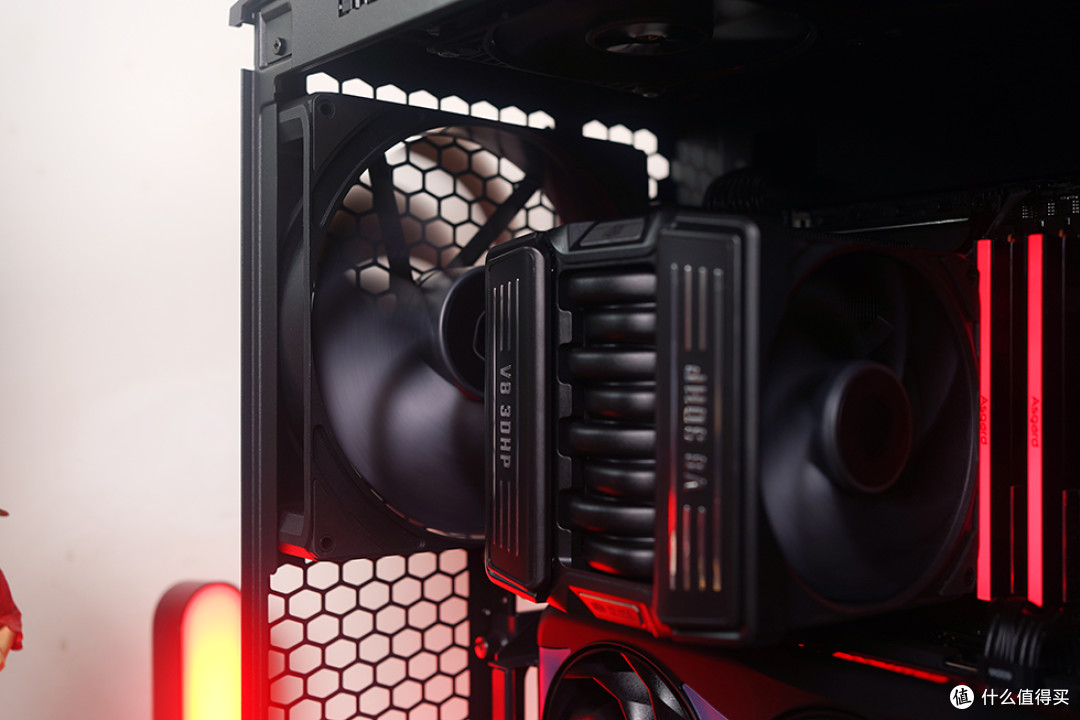

散热器选用同期上市的酷冷至尊 V8 ACE 3DHP 旗舰风冷，主打独特的 V 型引擎外观设计与创新的 3DHP 三维热管技术。
此外，针对 AMD 和 INTEL 平台，这款散热器对应有专属调校的版本，从而实现微米级的紧密贴合，最大化导热效率。

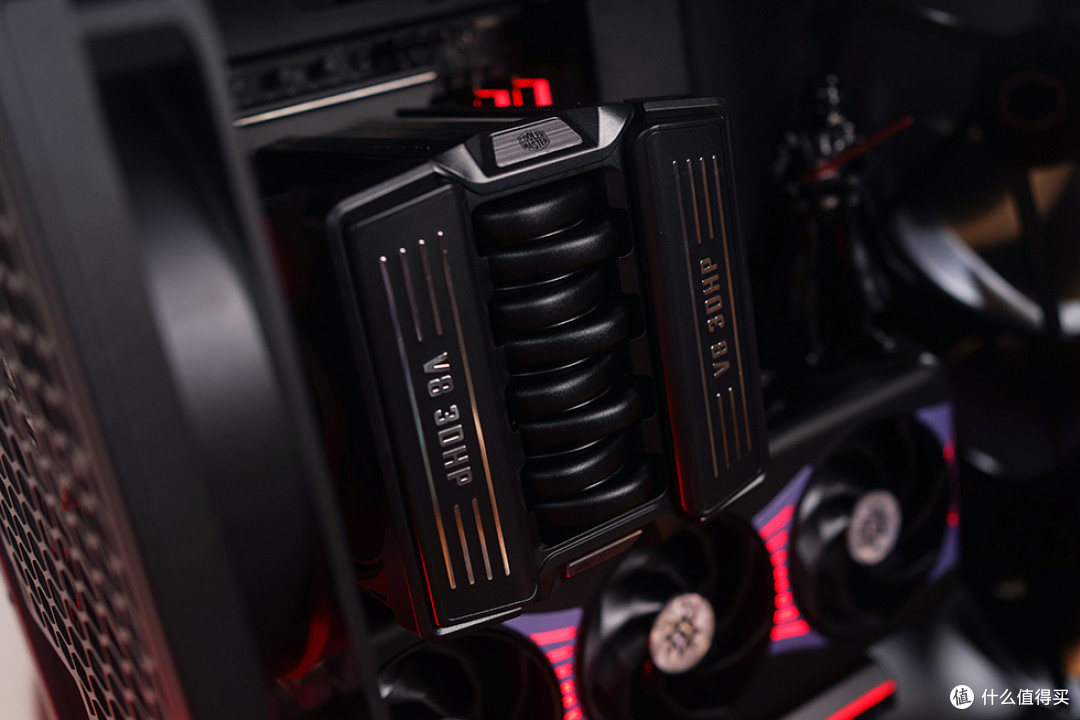

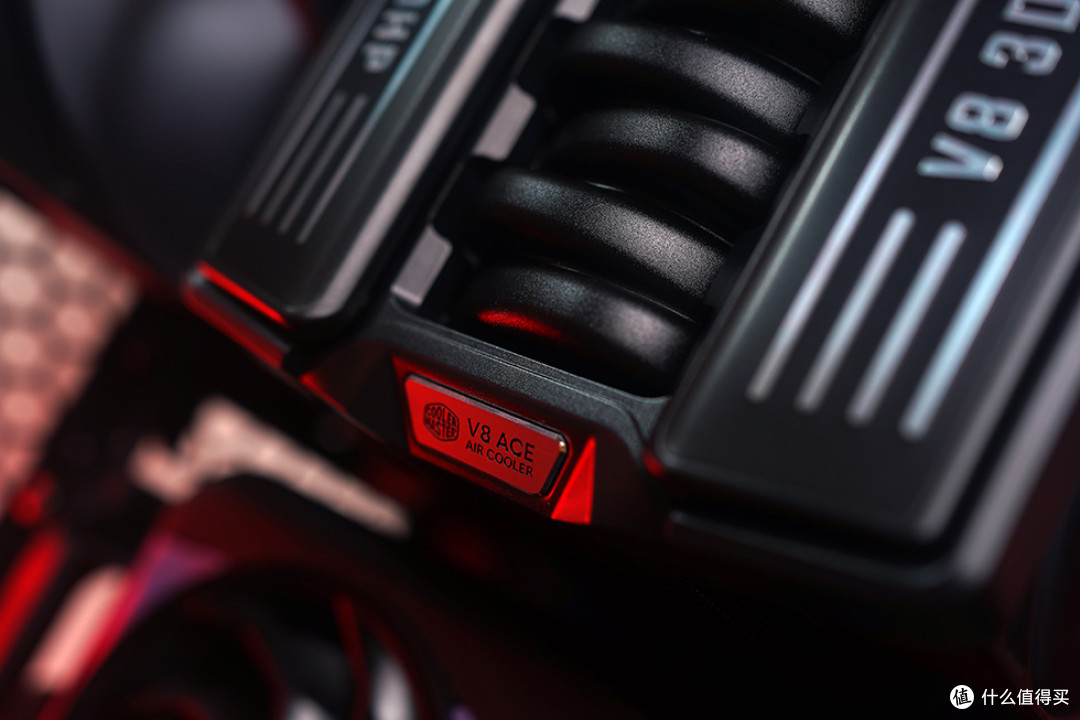

散热器外观延续并升华了 V8 家族的经典设计，顶部采用了 V 型引擎外罩与横向装饰条。
整体造型酷似汽车 V8 发动机缸体，机械感与辨识度极强，硬核质感与 HAF II 500 机箱风格高度统一。

配备了前后两把 12030 规格的加厚风扇，能提供更强的风压来吹透密集的散热鳍片。
扇叶采用了 LCP 材质，确保在高转速下不易形变，并减少共振噪音，其中后置风扇为反叶设计，会比较的美观。

散热器采用微缝隙双塔外形、单塔紧凑架构，整体尺寸控制合理，兼顾散热面积与机箱兼容性！

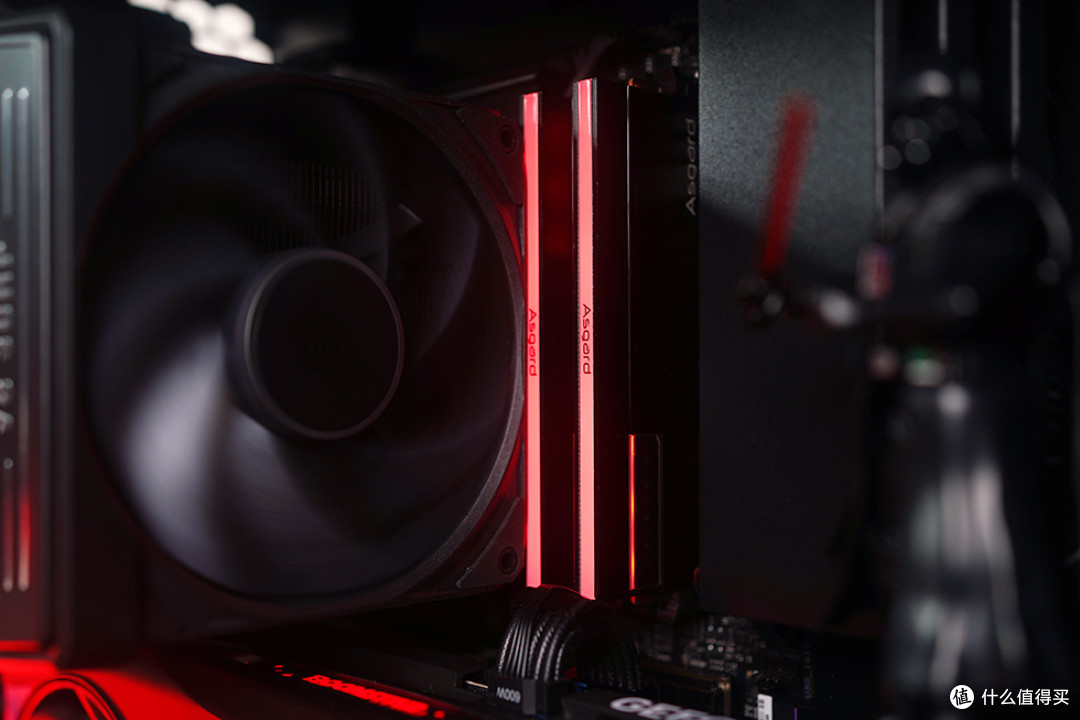

对于高马甲内存安装也较为友好，且基本不会遮挡内存灯效，能够较好地展现灯条的视觉效果！

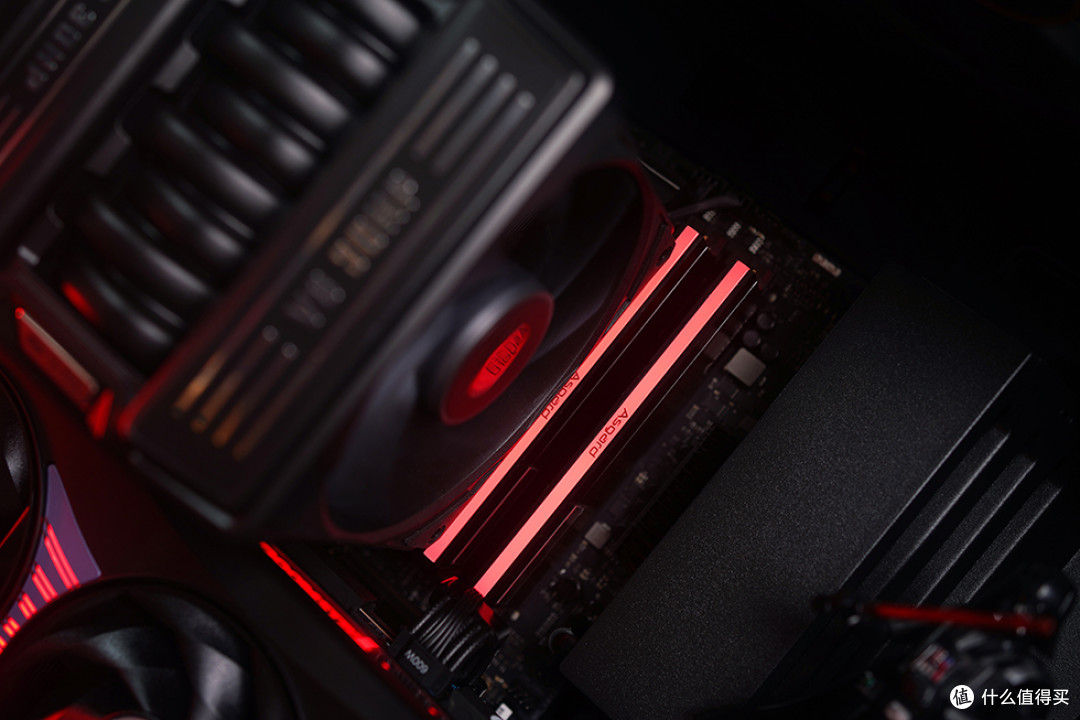

内存选用的是阿斯加特 Asgard 女武神二代黑色款 6000Hz C28 24GB×2 套条。
内存外观看着非常的简约大气，采用 2mm 加厚散热模块确保散热与稳定运行。
配备了 8 个独立灯光控制区域，色彩绚丽且亮度饱满，支持各大主板厂商的 ARGB 灯光同步。

主板选用的是华硕 ProArt X870E-CREATOR WIFI，主打稳定及功能拓展，专为创作领域人群的使用需求设计。
主板黑金配色与简约外观相得益彰，颜值外观非常的出众，对于外观党来说，也是一个不错的选择！

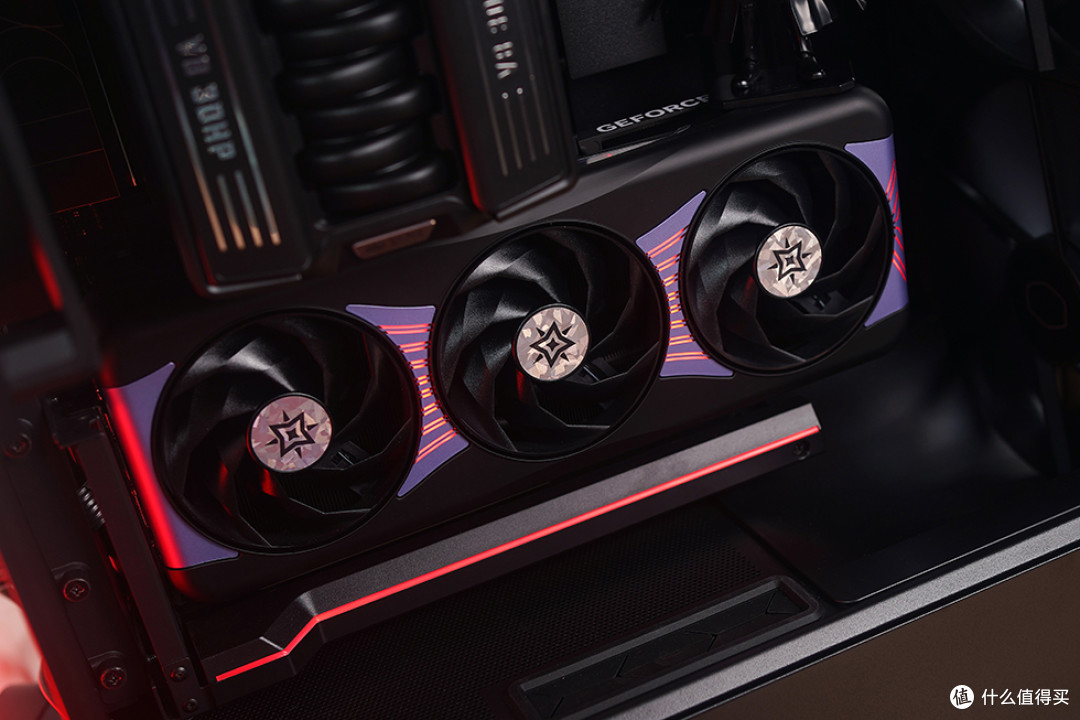

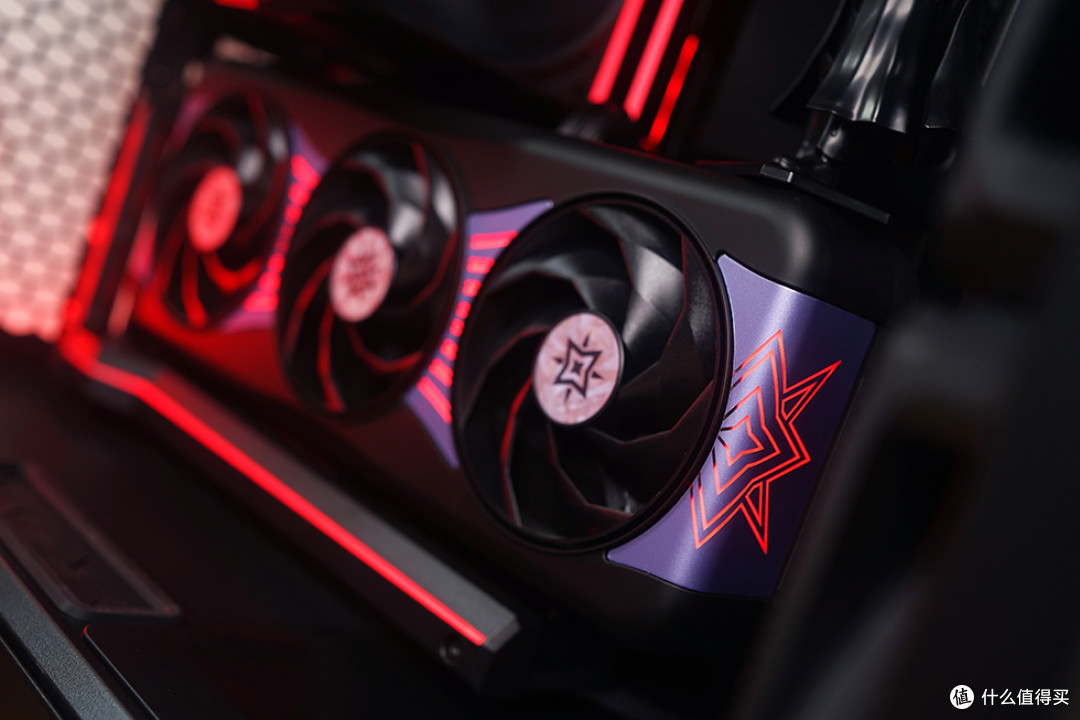

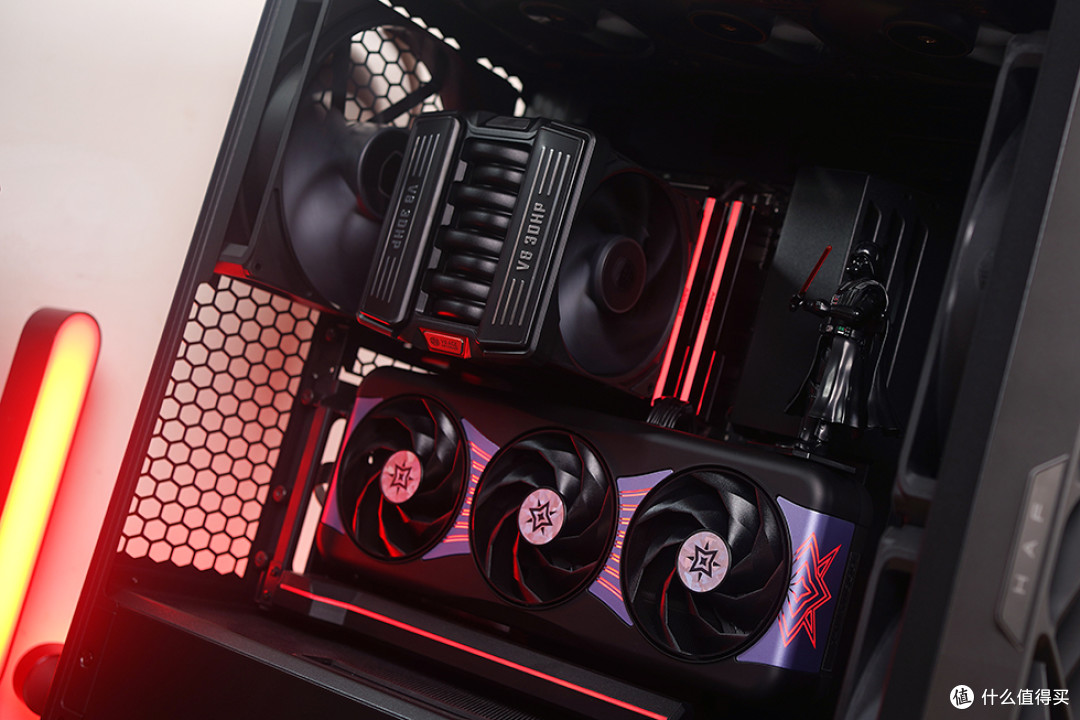

显卡选用的是影驰 GeForce RTX 5080 星曜 NOX OC。
采用最新的磁星 PRO 散热器，散热效能非常的不错！尺寸自然也是比较的足！选用它为了是让内部看着更为的饱满！
官标含挡板 345×155×56mm / 不含挡板 332×139×56mm。

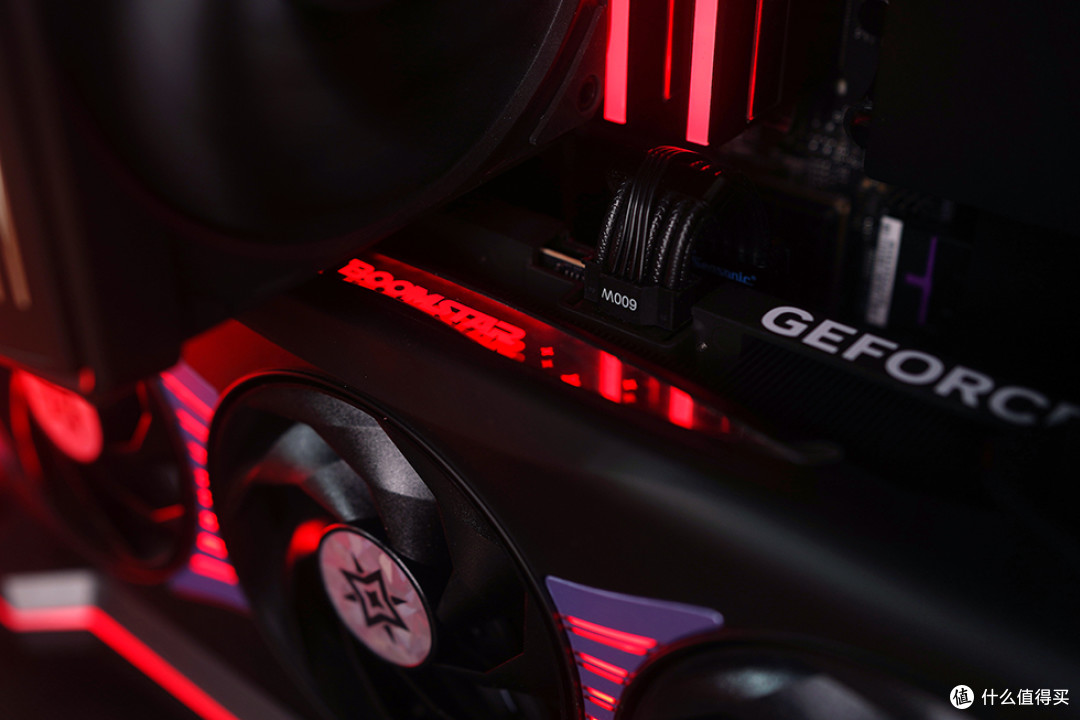

显卡侧面居中为镜面的灯光铭牌，配有星曜 BOOMASTAR 的无限 ARGB 灯效。
显卡的正面与末端也还有星曜元素的灯光设计，横贯至正面风扇中间的 IML ARGB 穹顶灯。

「配件介绍」

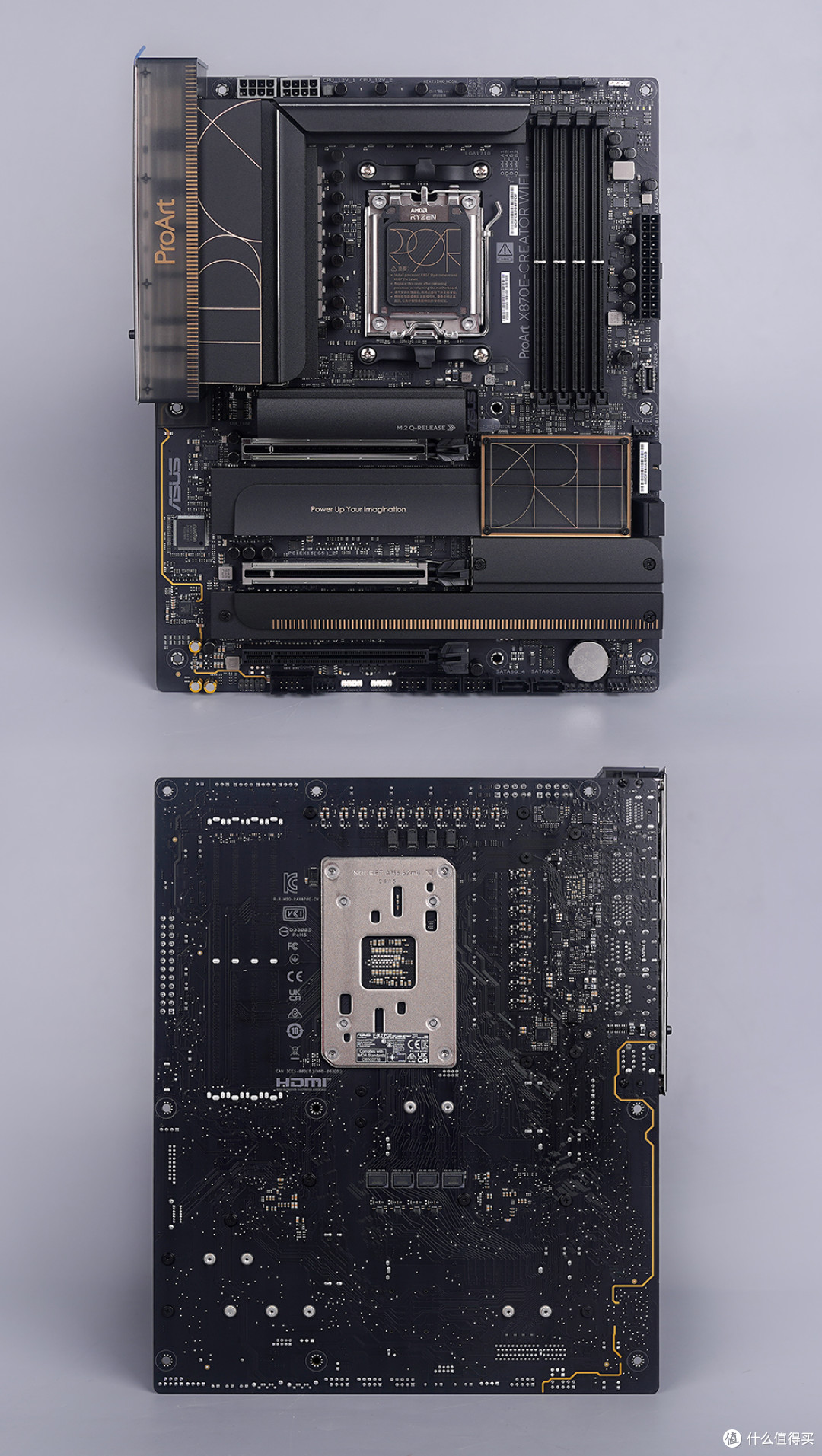

主板选用的是华硕 ProArt X870E-CREATOR WIFI，主打稳定及功能拓展，专为创作领域人群的使用需求设计。

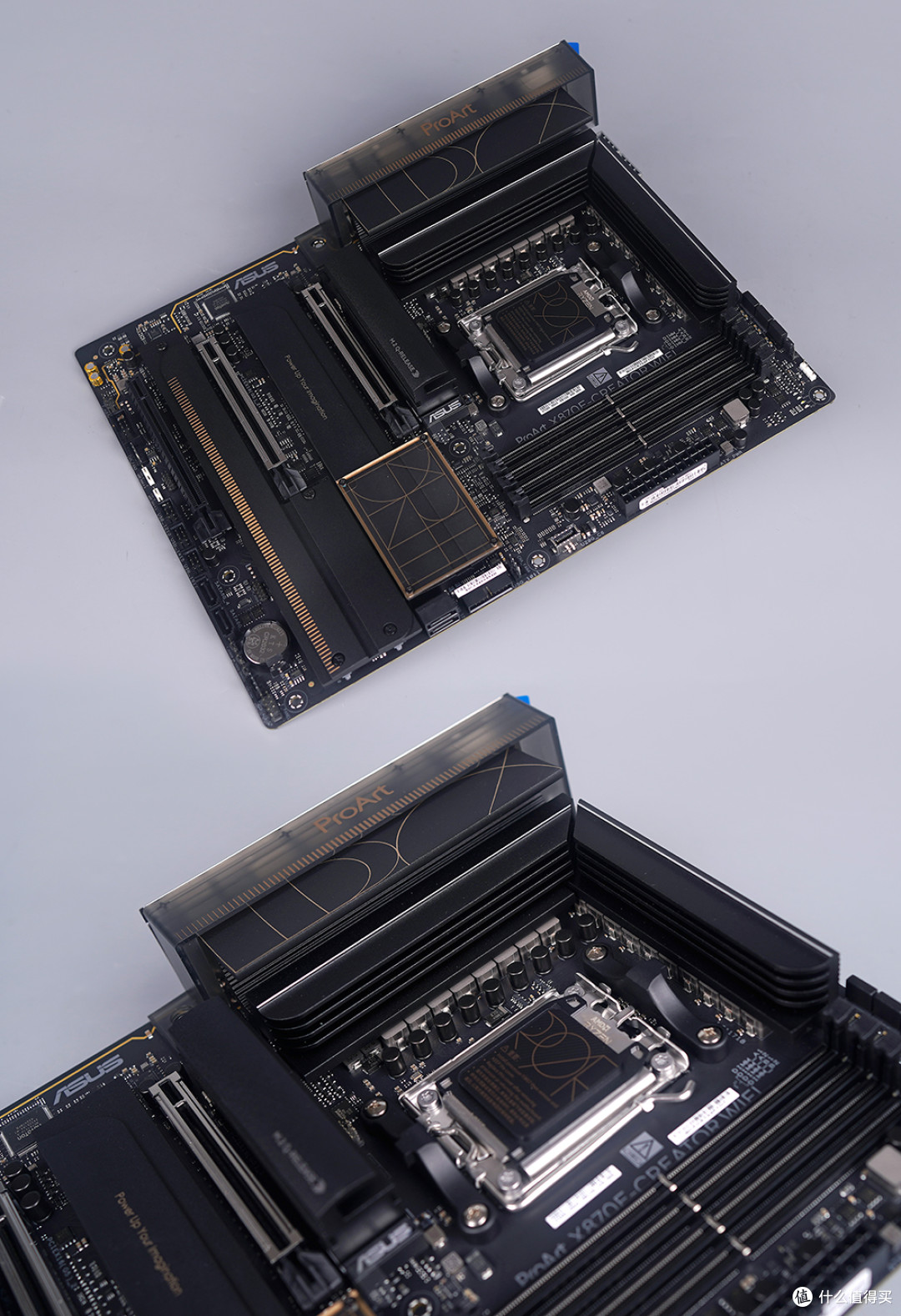

外观延续了该系列简约的设计风格，采用非常高级的黑金配色，覆盖的金属散热模块，采用磨砂质感！造型辅以曲面勾勒，表面 ProArt 元素点缀...
外观样式看着非常简洁明了，但又不失的精致感。

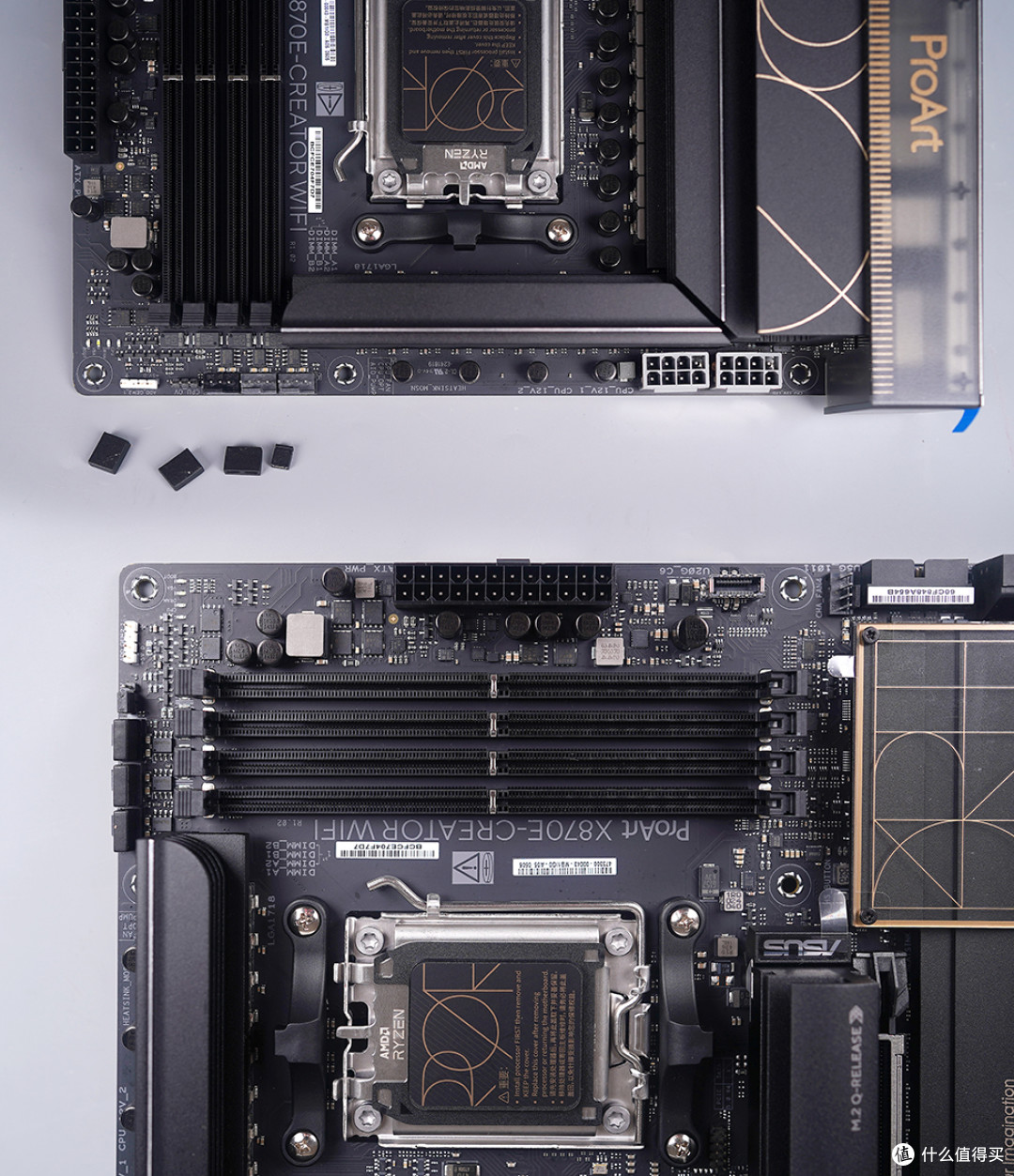

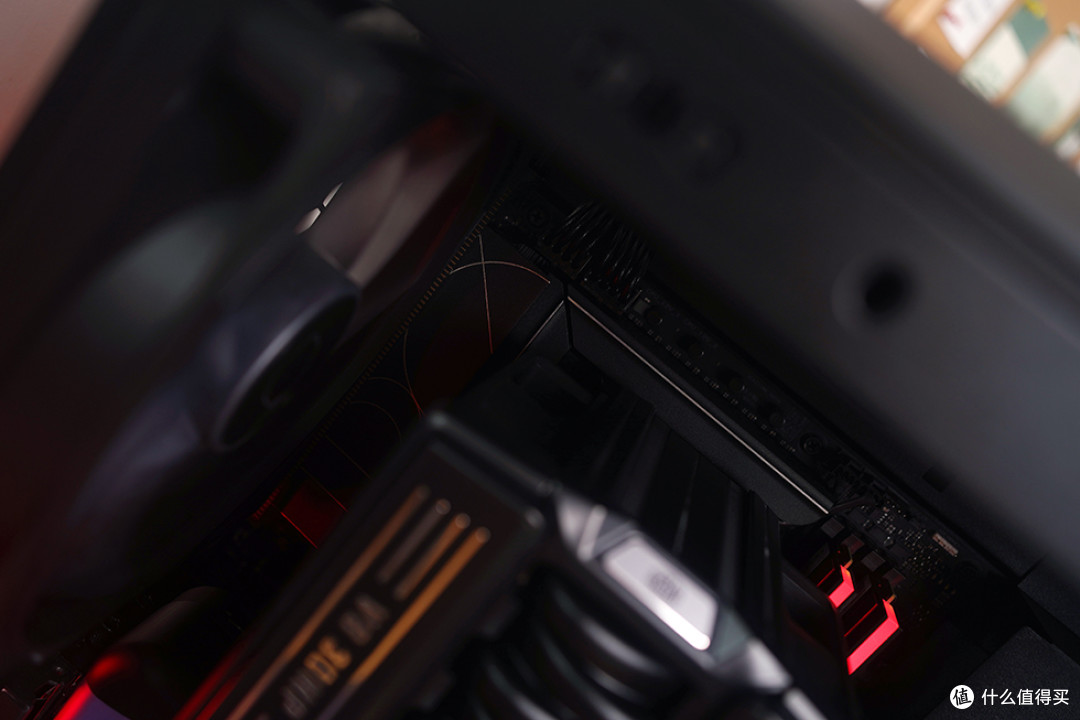

主板为标准的 ATX 版型规格，采用 16+2+2 DrMos 供电设计。
最高输出电流规格为 80 安培，此外，将 High/Low side ( 上桥与下桥 ) 两种 MOSFET 及驱动 IC 整合于单一封装中。

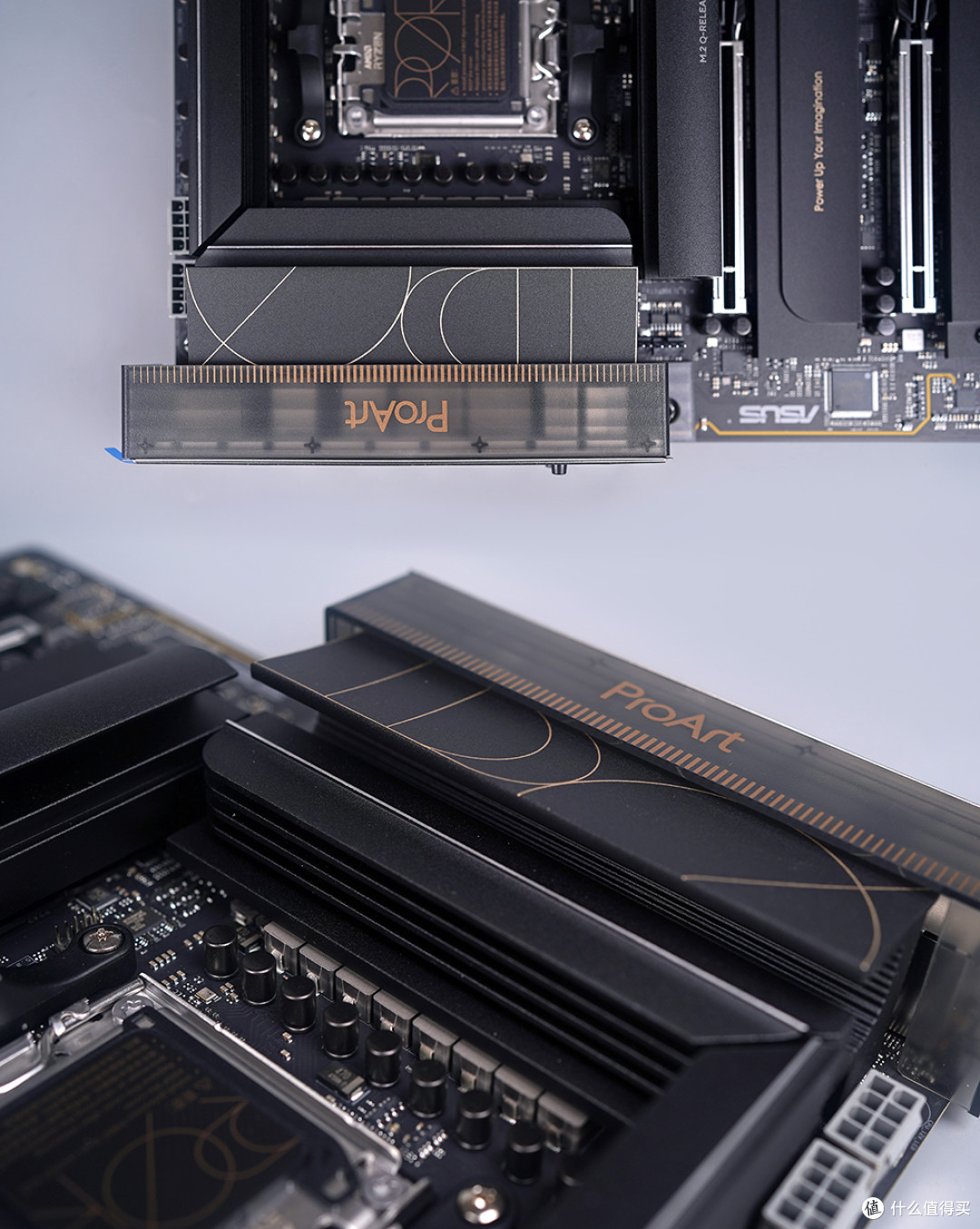

I/O 区域依旧搭配有 ProArt 系列标志性的半透明材质装饰面板。
位置上两块硕大金属 Mos 散热模块，用于确保供电的稳定输出。
此外，模块的外观设计也是别具匠心！不仅造型独特，且注重其功能性，通过巧妙线条曲面勾勒！有效的增加了散热面积。

采用双 PROCOOL II 高强度 8PIN CPU 供电接口。
上沿三个 4PIN PWM 接口（ CPU OPT、CPU FAN、AIO PUMP ），一个 5V ARGB 接口，边角 Q-LED 纠错灯（ 监控 CPU、内存、显卡的运行情况）。
标配四条 DDR5 内存插槽，最大可支持到 192GB 容量，配合华硕的增强型内存配置文件 ( AEMP )，使其最高频率可达 8000MHz+OC。

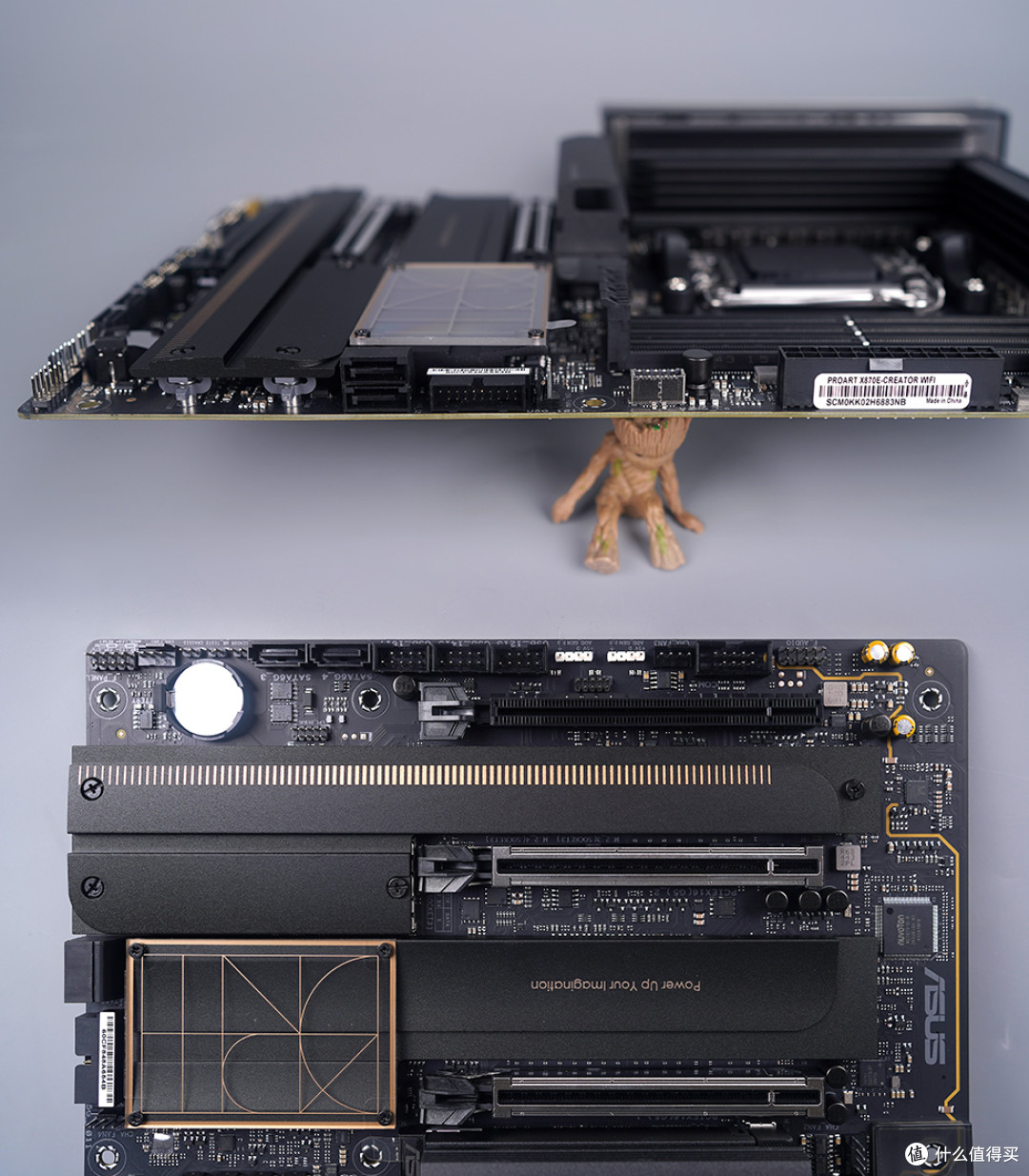

24pin 供电接口一侧，提供一个 20gb USB 3.2 Type-C 和一个侧插 USB 3.2 机箱 I/O 拓展接口，边上两个 SATA 6gb 接口。
主板下沿另还有两个 SATA 6GB 接口，位置上其它的拓展接口该有都有，三个 USB 2.0 接口、两个 5V ARGB 接口等 ...

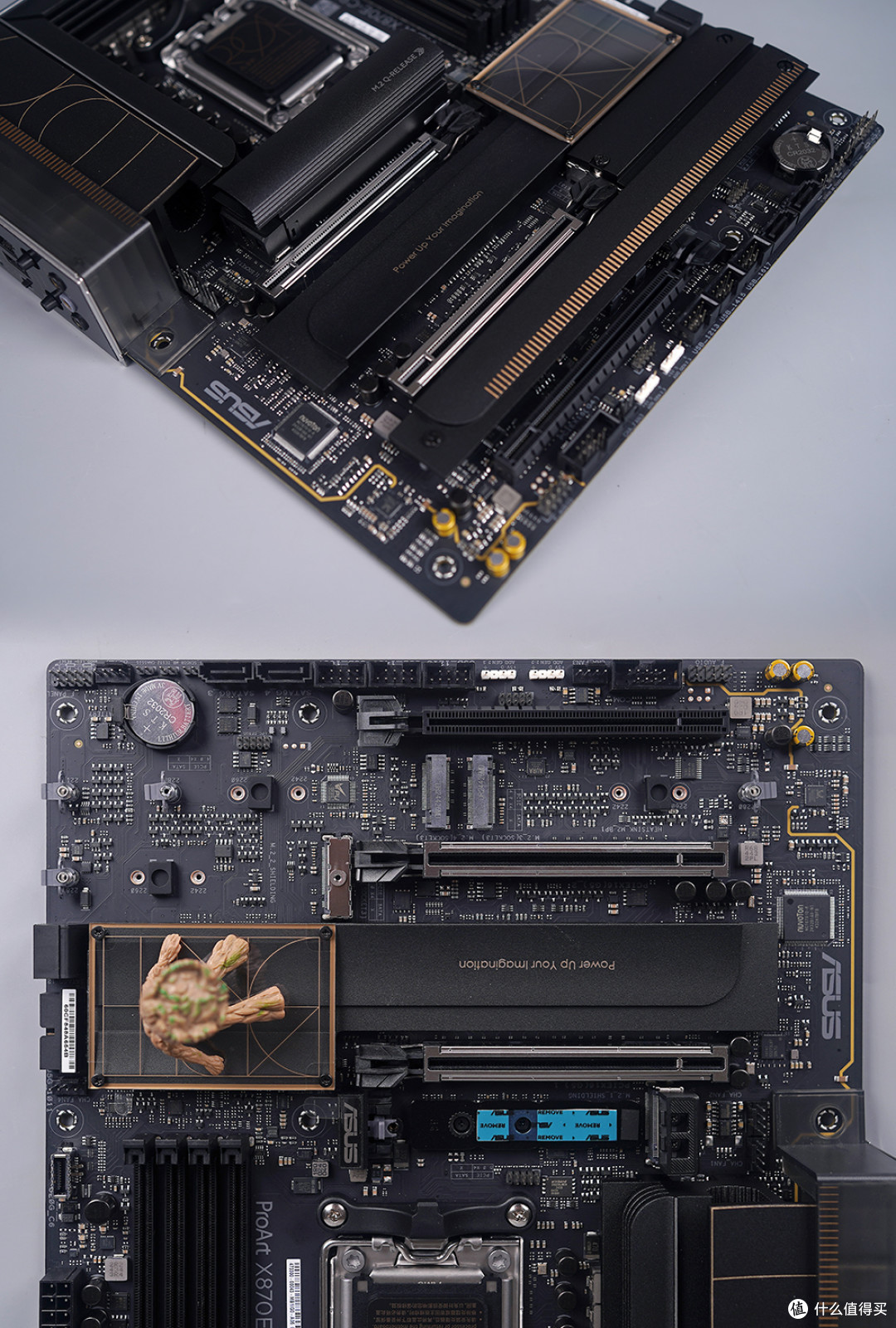

PCIe 扩展方面，提供三条 PCIe ×16 卡槽，两条带金属加固设计的是 PCIe 5.0（ 支持 ×16 或 ×8 + ×8 模式 ），还有一条则由芯片组提供 PCIe 4.0。

另外显卡易拆装也经过了升级，现在无需按下解锁按钮，只需将显卡从挡板一侧拔起，就能将轻松将显卡从插槽中取出。

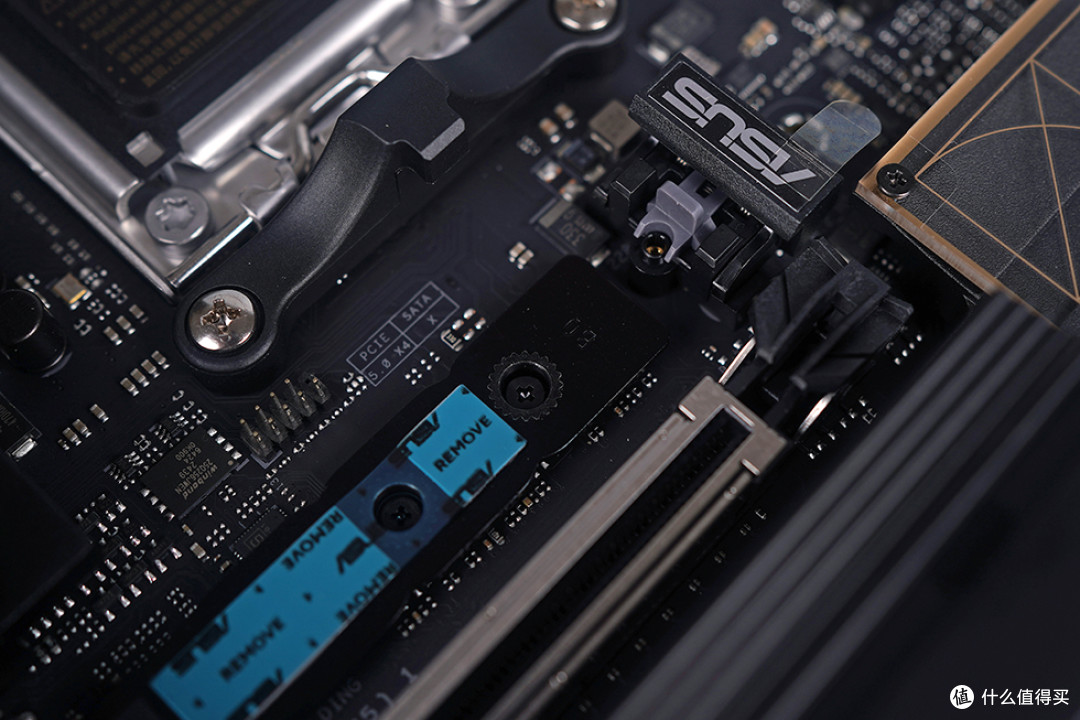

卸掉位置上马甲，可见主板一共支持四组 M.2 插槽，其中两组是支持 GEN5 ×4，其余两组则是 GEN4 ×4。

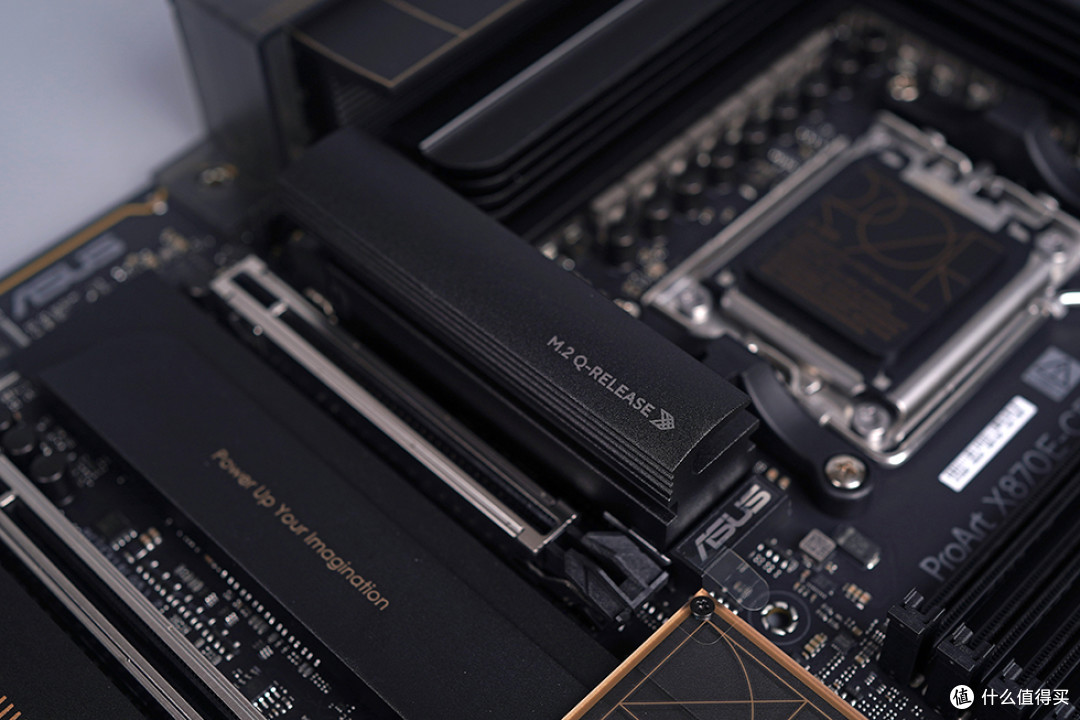

此外，可见上头的第一条 M.2 散热模块非常的硕大！其散热模块采用了快拆设计，通过按压即可轻松拆卸与安装。

安装 M.2 SSD 也变得更加简单了，只需将 SSD 插入接口，后一头对着灰色卡扣轻轻一按，即可完成固定。

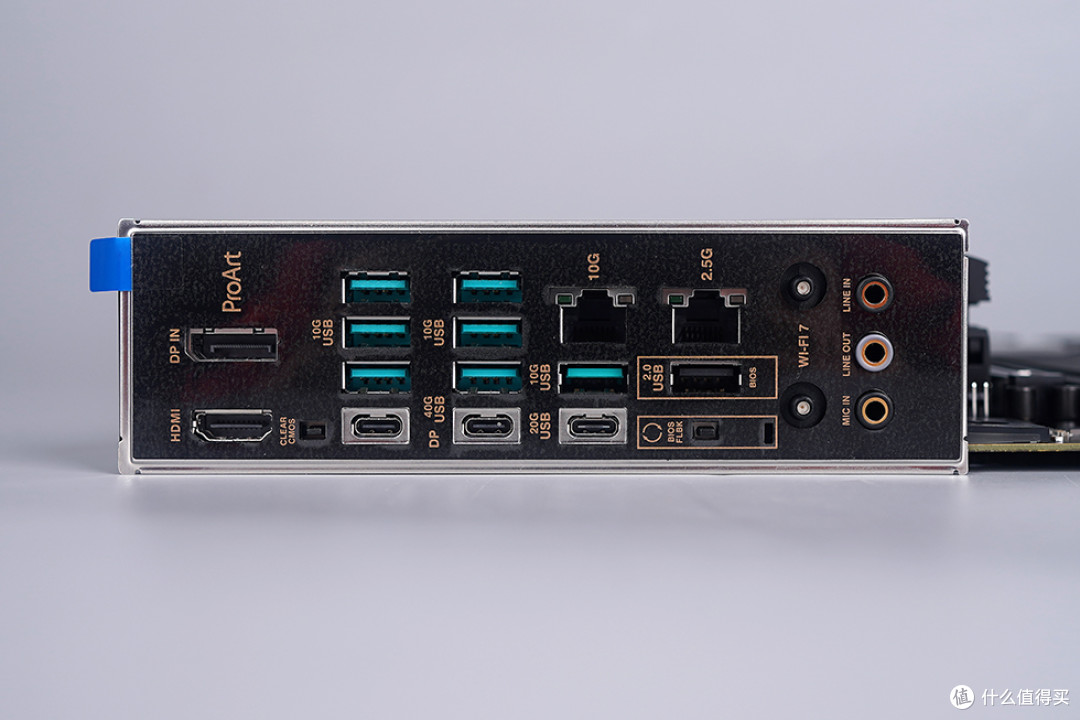

最后看看主板的 I/O 接口，从左到右分别为一个 DP 输入接口、一个 HDMI 输出接口、CMOS 清空按钮、七个墨绿色的 10Gbps USB3 接口、两个 Type-C 40Gbps USB4 接口（ 支持 DP Alt 模式 ）、另还有一个 Type-C 20Gbps USB 接口、BIOS FLASHBack 按钮（ 搭配一个 USB2 接口 ）、10G / 2.5G 网口、WIFI 7 天线接口、 BIOS 更新按键、音频接口。

内存选用阿斯加特 Asgard 女武神二代白色款 6000Hz C28 24GB×2 套条。

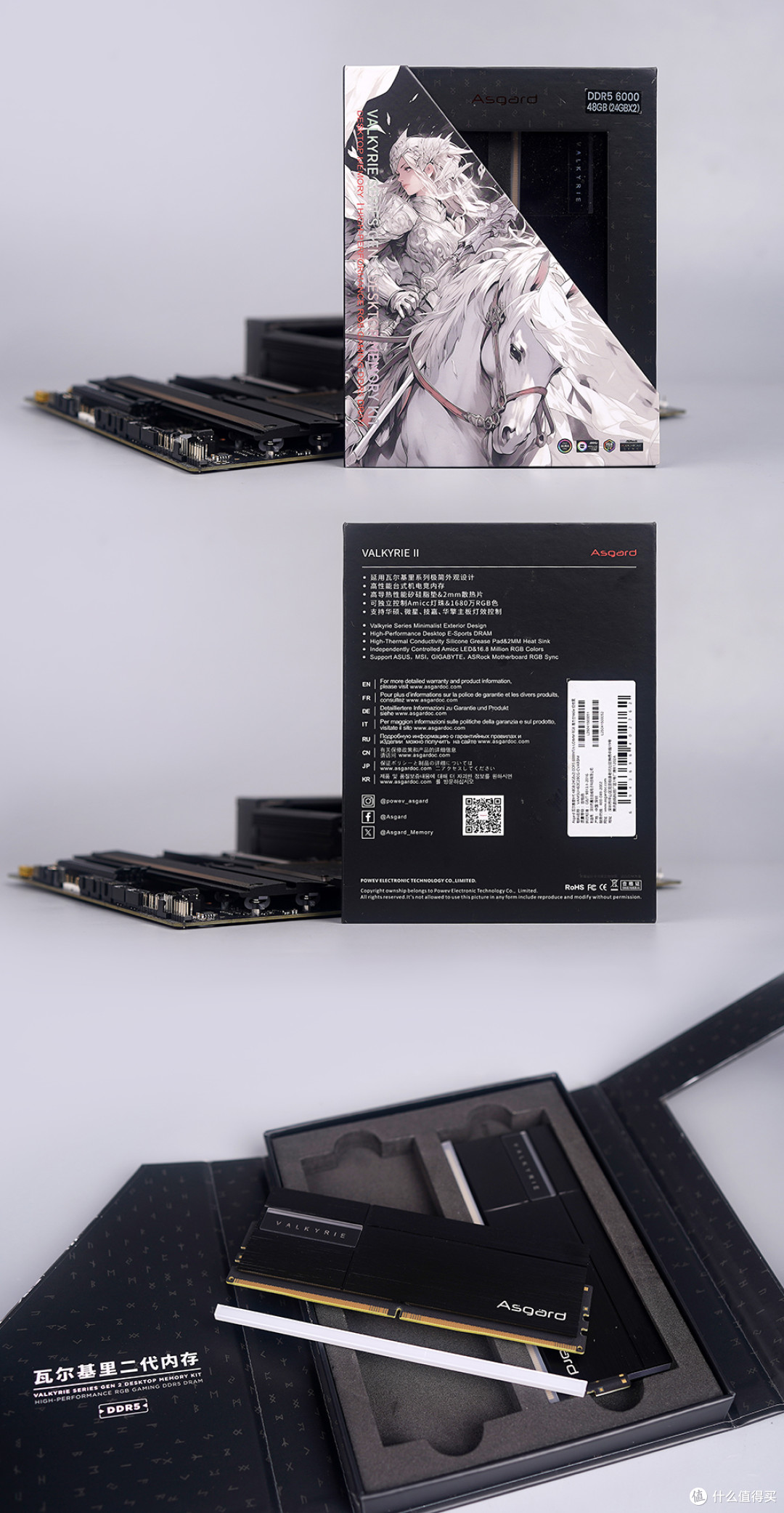

包装采用斜面双层设计，外层女武神的漫画装饰图案与型号，下沿同标注各大主板厂商灯效同步认证，内层透明开窗展示内存本体，一旁规格贴标。
包装背面带有中英文介绍内存的设计的出处与特征，多国语言的保修说明，出厂贴标，示意型号等信息。
里头内存采用黑色海绵包裹保护，内存出厂预装有金手指保护套。

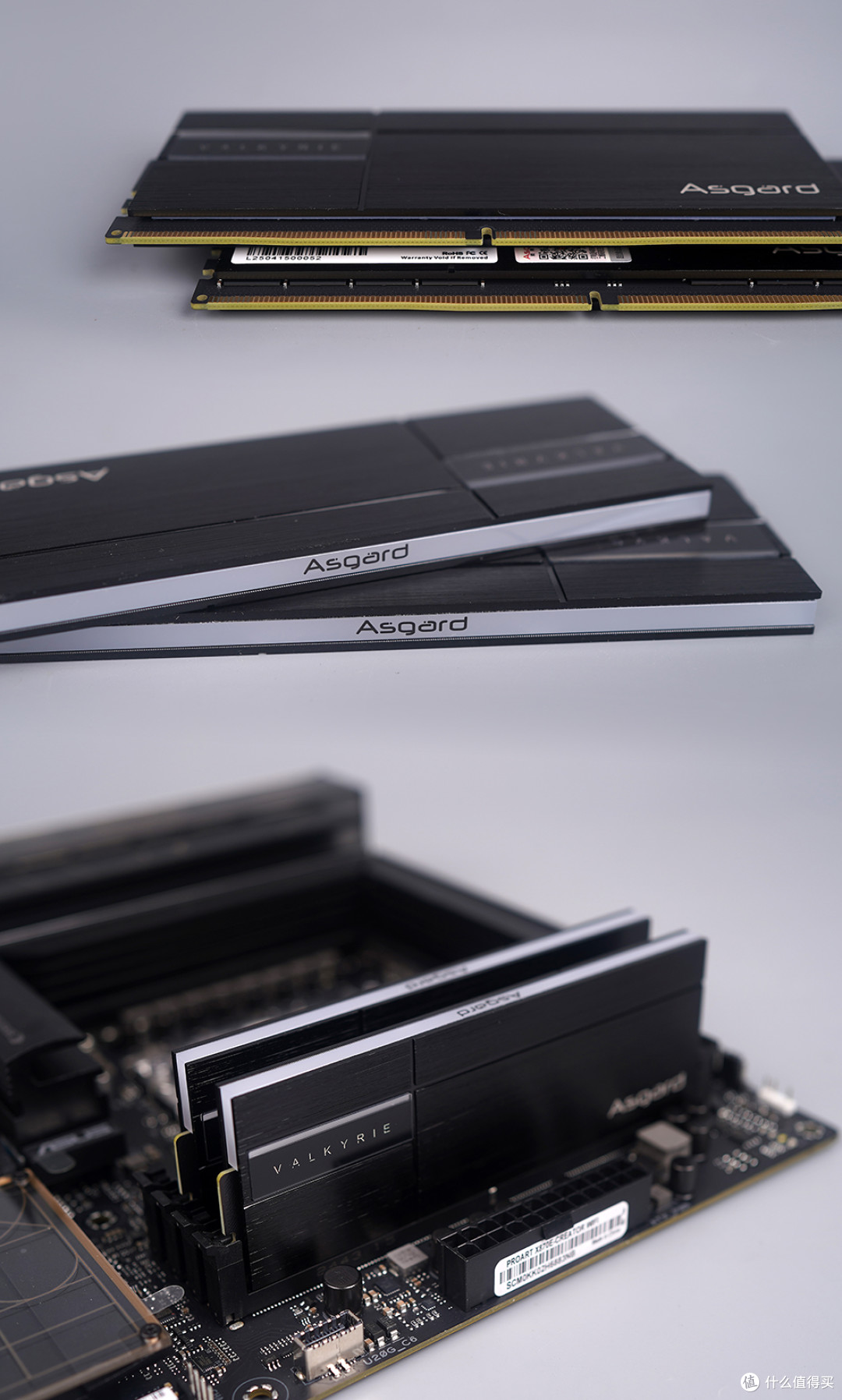

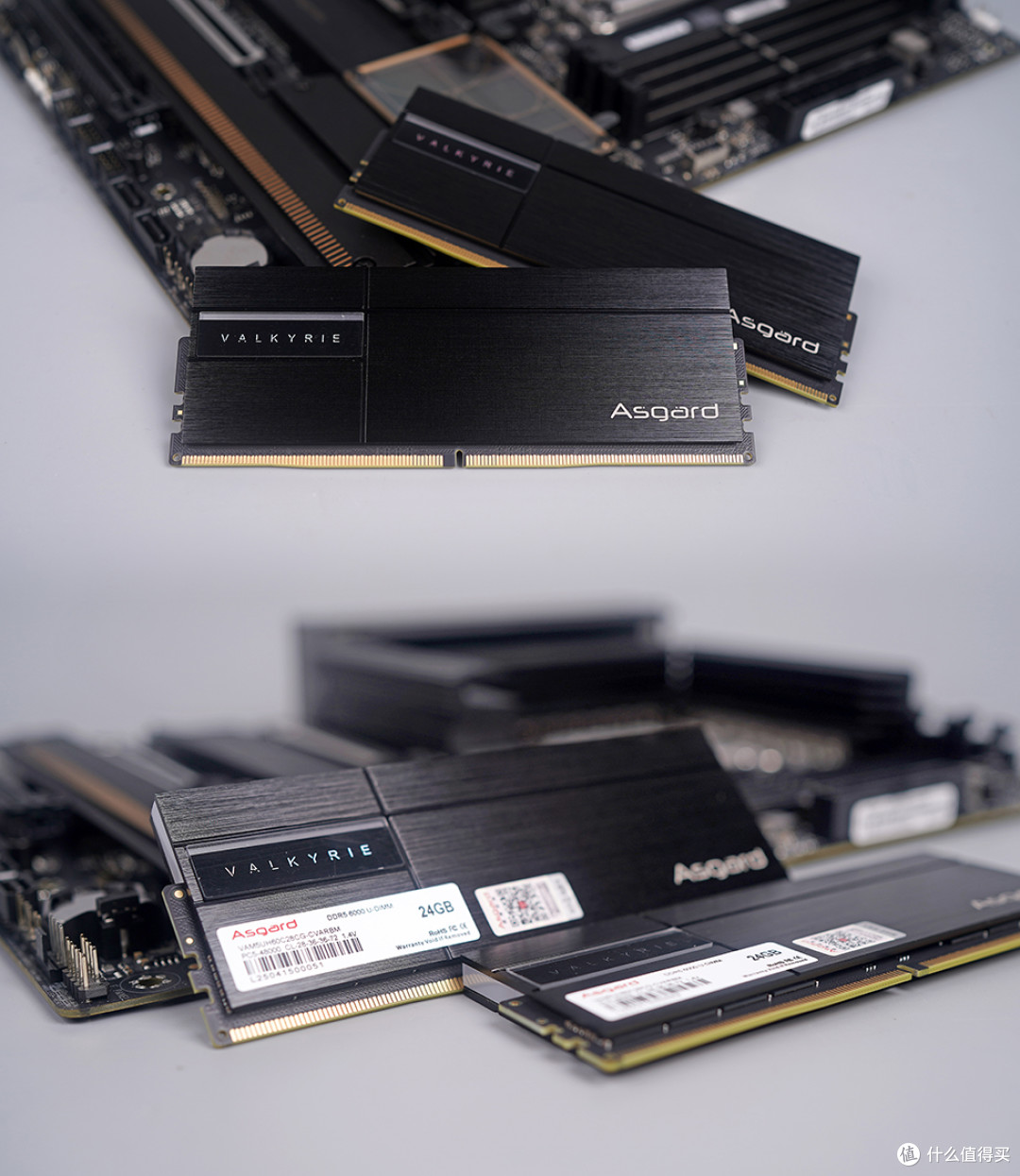

内存采用简约美学设计，表面拉丝工艺处理，呈现出典雅的质感。
两侧型号标识与品牌 Logo 装饰。
内侧带有规格贴标：6000MHz 频率、时序 C28-36-36-72、电压 1.4v、单条容量 24GB。

内存采用 2mm 加厚散热模块，确保高效散热与稳定运行。
十层 PCB 板采用层叠设计，优化电路布线，缩短信号传输距离，带来更高效的性能表现和出色的超频潜力。
灯光部分，配备了 8 个独立灯光控制区域，支持各大主板厂商的 ARGB 灯光同步。
其动态 ARGB 色彩灯效表现不错，色彩绚丽且亮度饱满。

显卡选用的是影驰 GeForce RTX 5080 星曜 NOX OC。

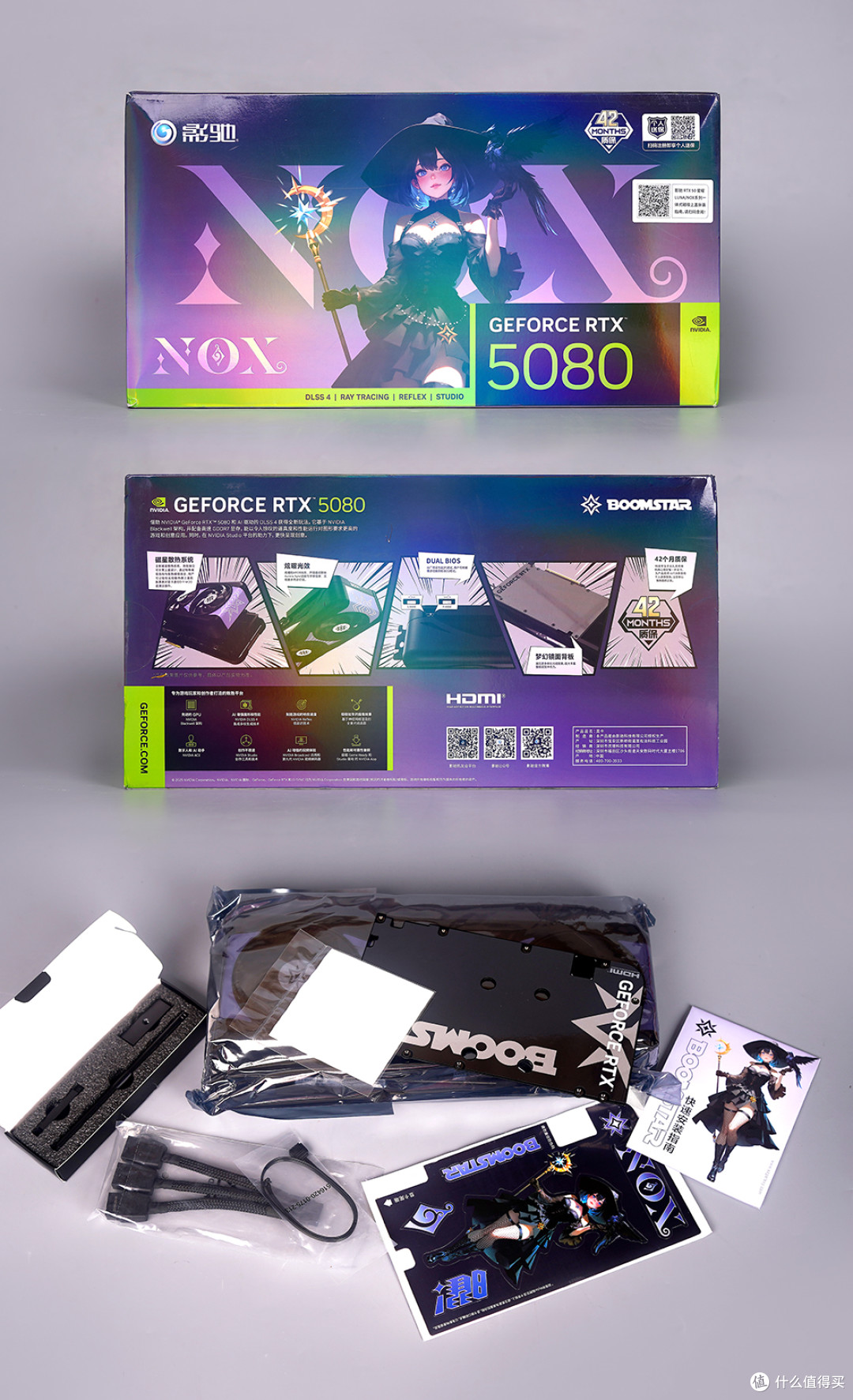

影驰的这一代 50 系星曜不再是纯白专属，而是具有白色 LUNA 月光女神与黑色 NOX 暗黑女神两款，包装则是对应不同的二次元女神图案。
里头附带有 NOX 暗黑女神的贴纸、额外的背板、显卡支撑架、灯光同步线、电源转接线等。

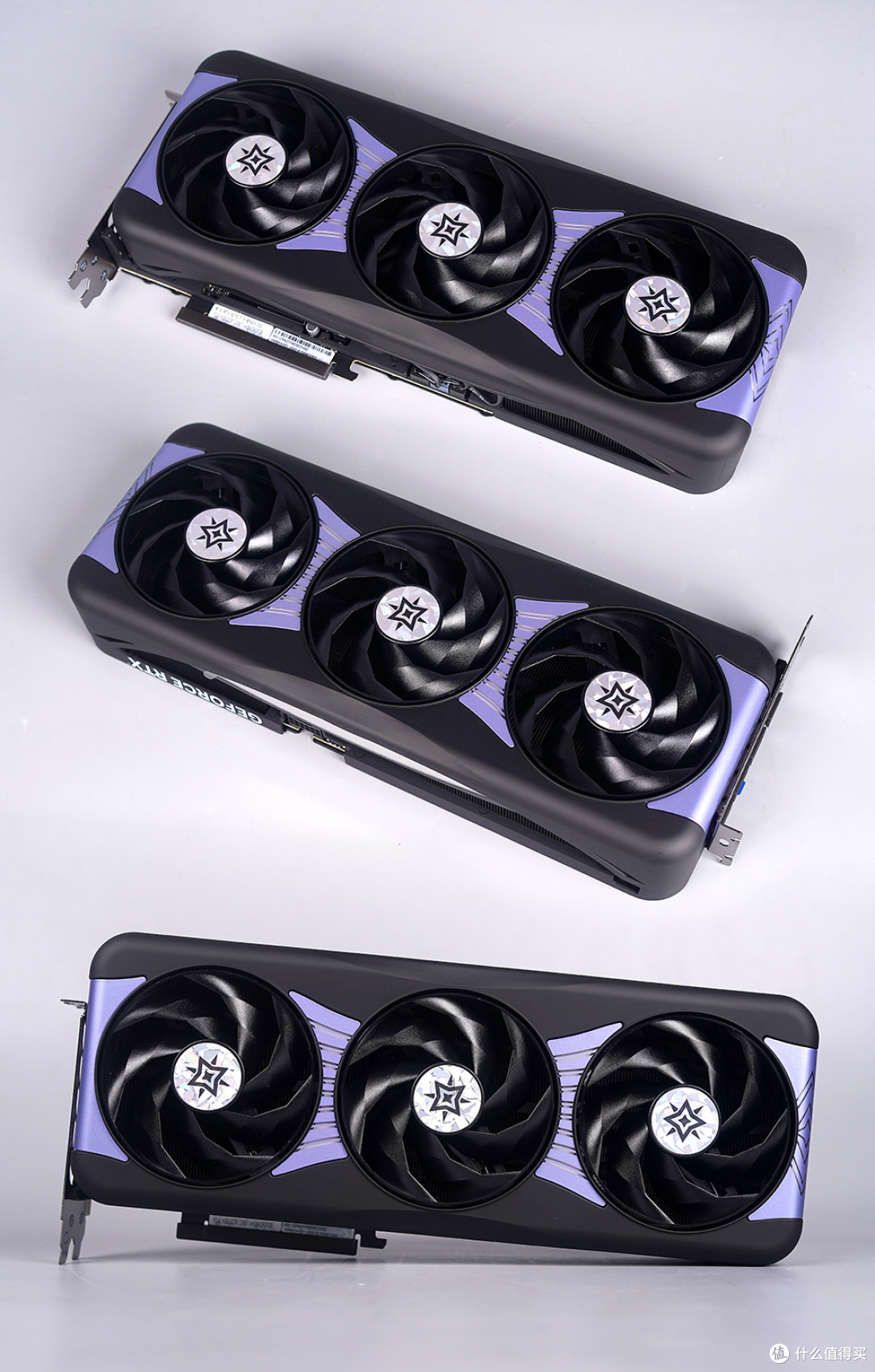

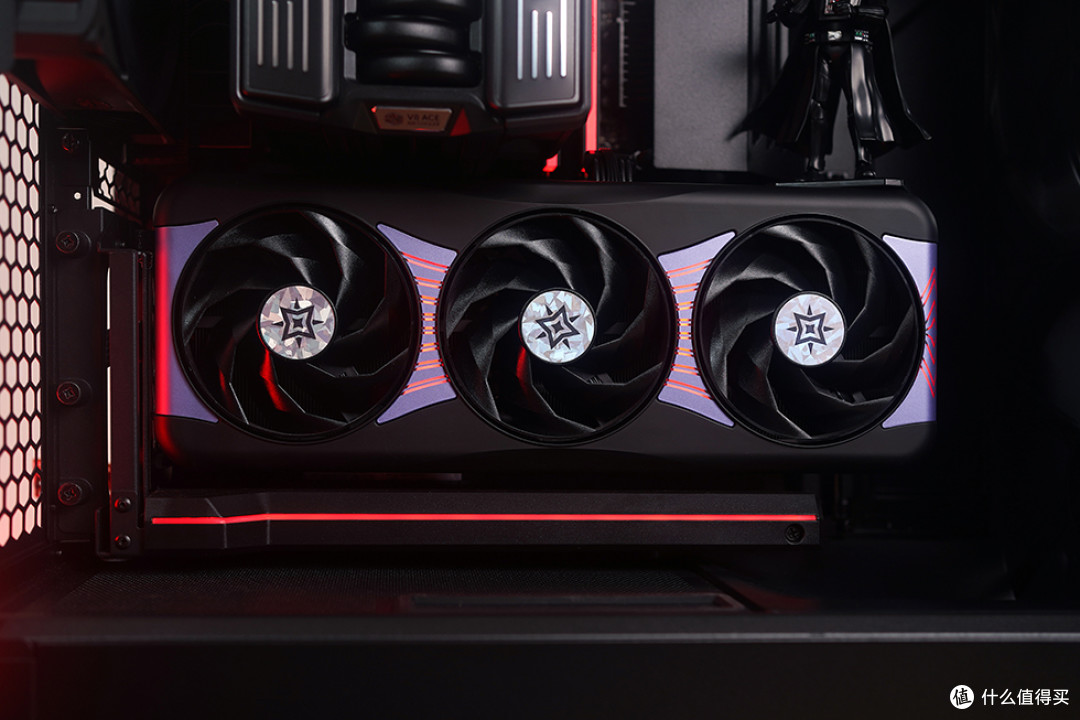

显卡外观，采用新的磁星 PRO 散热器，搭配了三把 95mm 霜环风扇，中间位置配有 IML ARGB 穹顶灯，横贯星环阵列。
新的磁星 PRO 散热器，散热效能非常的不错！尺寸自然也是比较的足！装机效果看着会比较的饱满！
官标含挡板 345×155×56mm / 不含挡板 332×139×56mm。

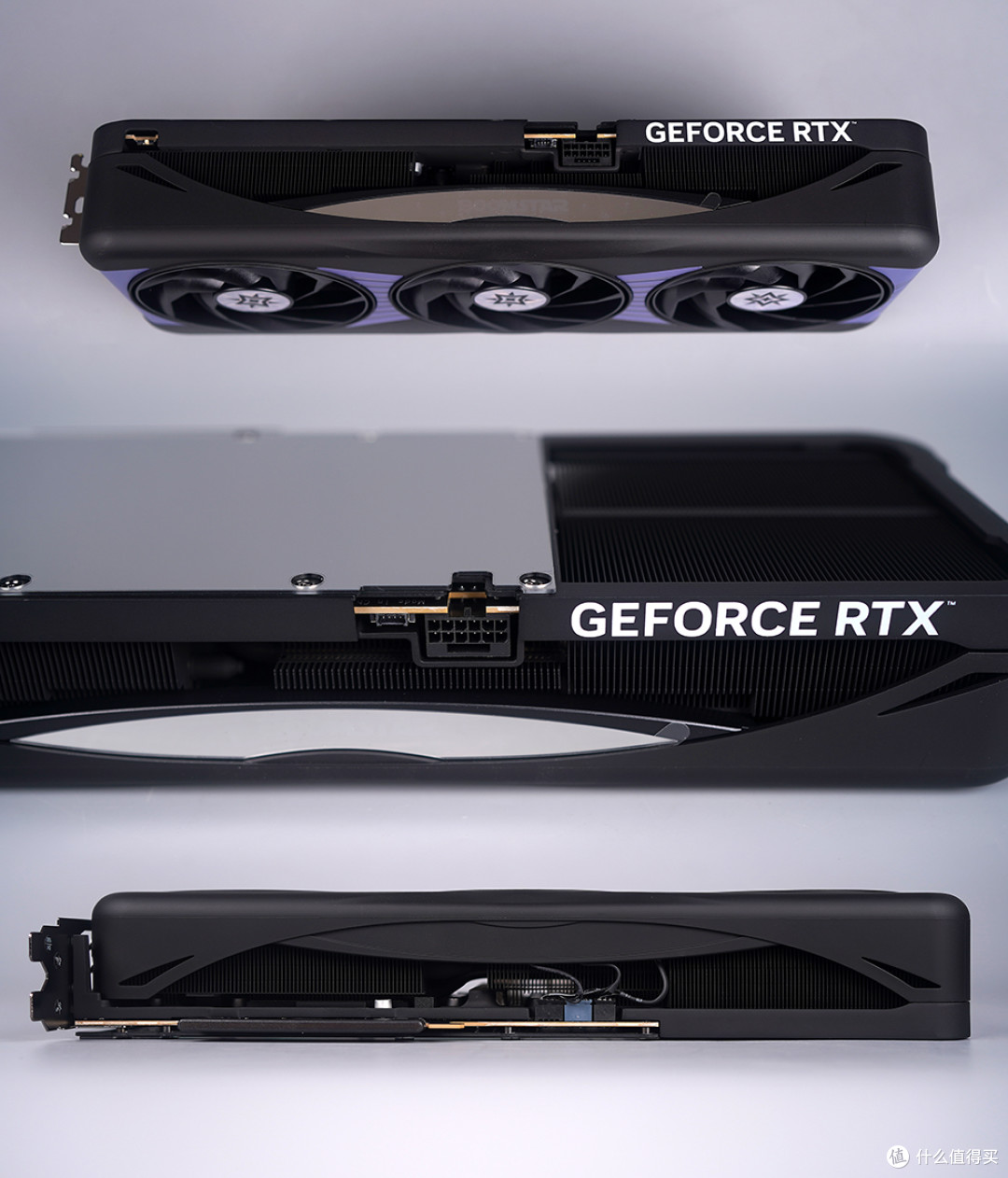

显卡采用反扣式 12V-2×6 供电接口，边上 ARGB 灯光同步接口，PCIe 挡板侧设有双 BIOS 切换开关（标准/性能模式）。
两侧大面积鳍片外露并做黑化处理，增强散热同时美化外观；居中为镜面灯光铭牌，支持星曜 BOOMASTAR 无限 ARGB 灯效。
风扇插头设计在底部，保持侧面视觉简洁，内置金属中框结构延伸至 PCI 挡板，辅助散热并增强整体强度。

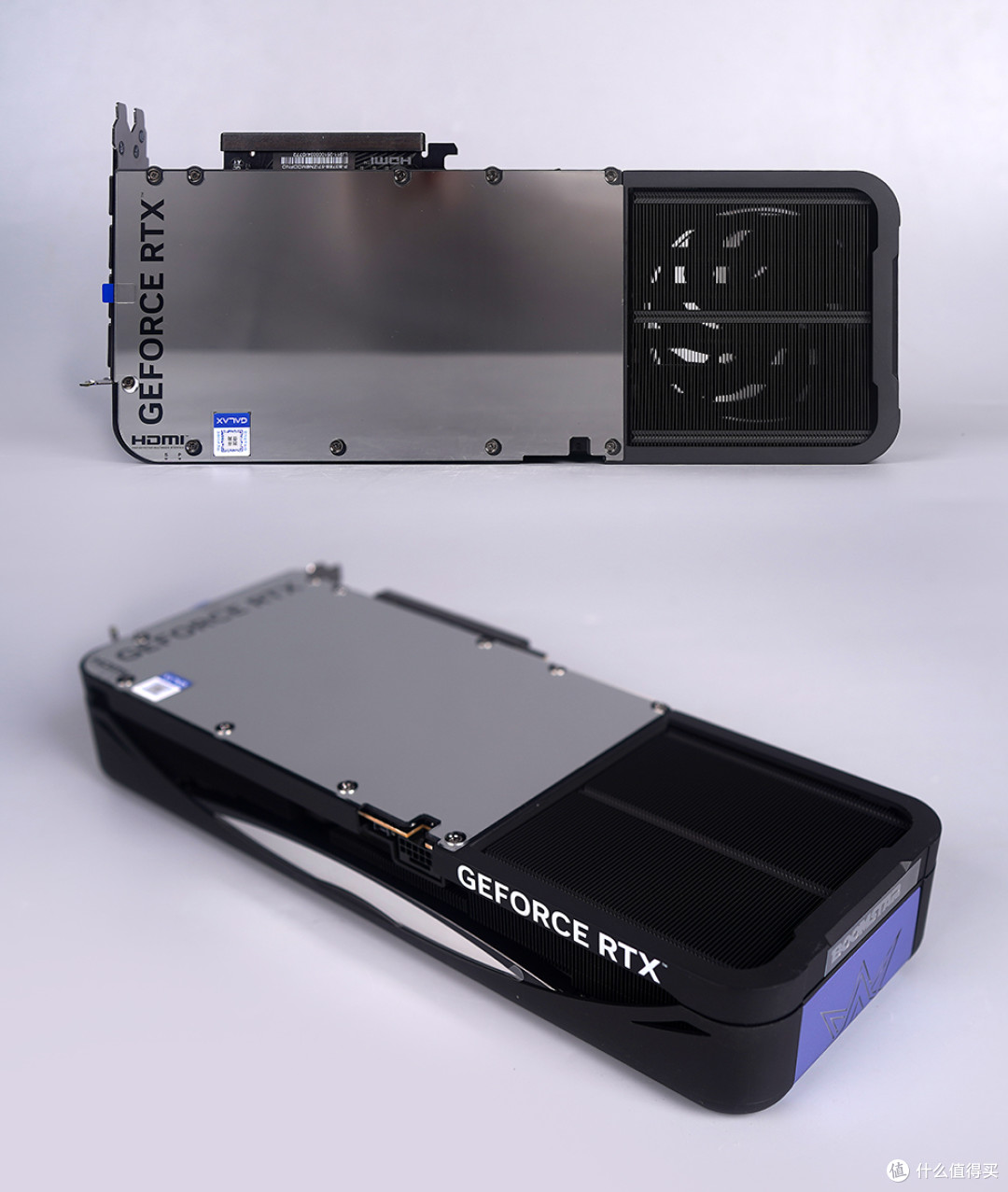

显卡配备双背板，默认镜面背板，效果非常的与众不同，能够映照周边硬件，增添视觉效果！
镂空区域形成高效贯穿式风道，大幅增强气流通过性，显著提升散热效率。

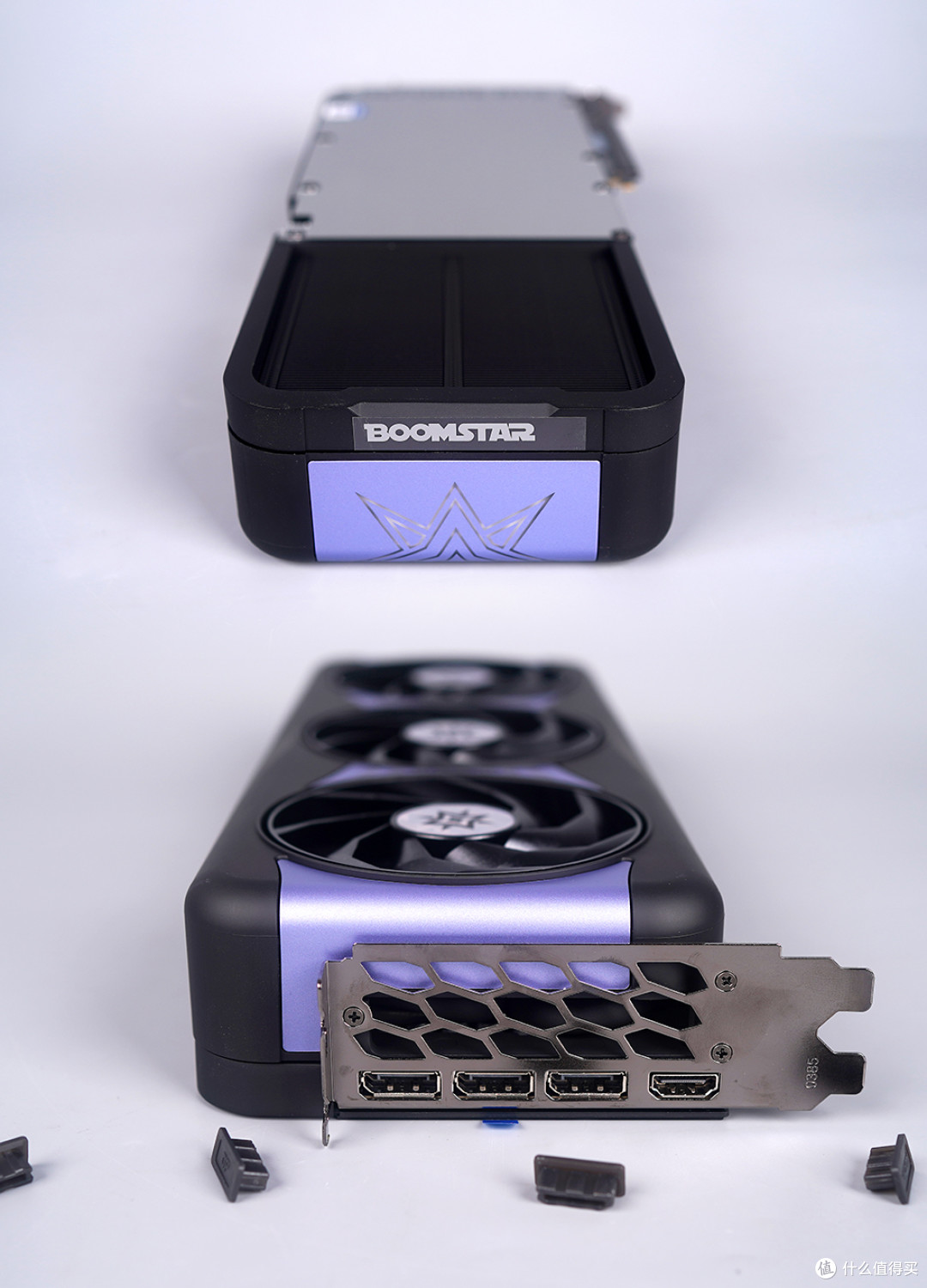

显卡正面风扇的 IML ARGB 穹顶灯延伸至末端。末端上沿带有星曜 BOOMASTAR 金属标。
显卡厚度约为 2.5 卡槽，PCI 挡板带有镂空设计，输出接口提供了三个 DP2.1 和 1 个 HDMI 2.1 接口。

酷冷至尊 V8 ACE 3DHP 旗舰风冷，主打独特的 V 型引擎外观设计与创新的 3DHP 三维热管技术。

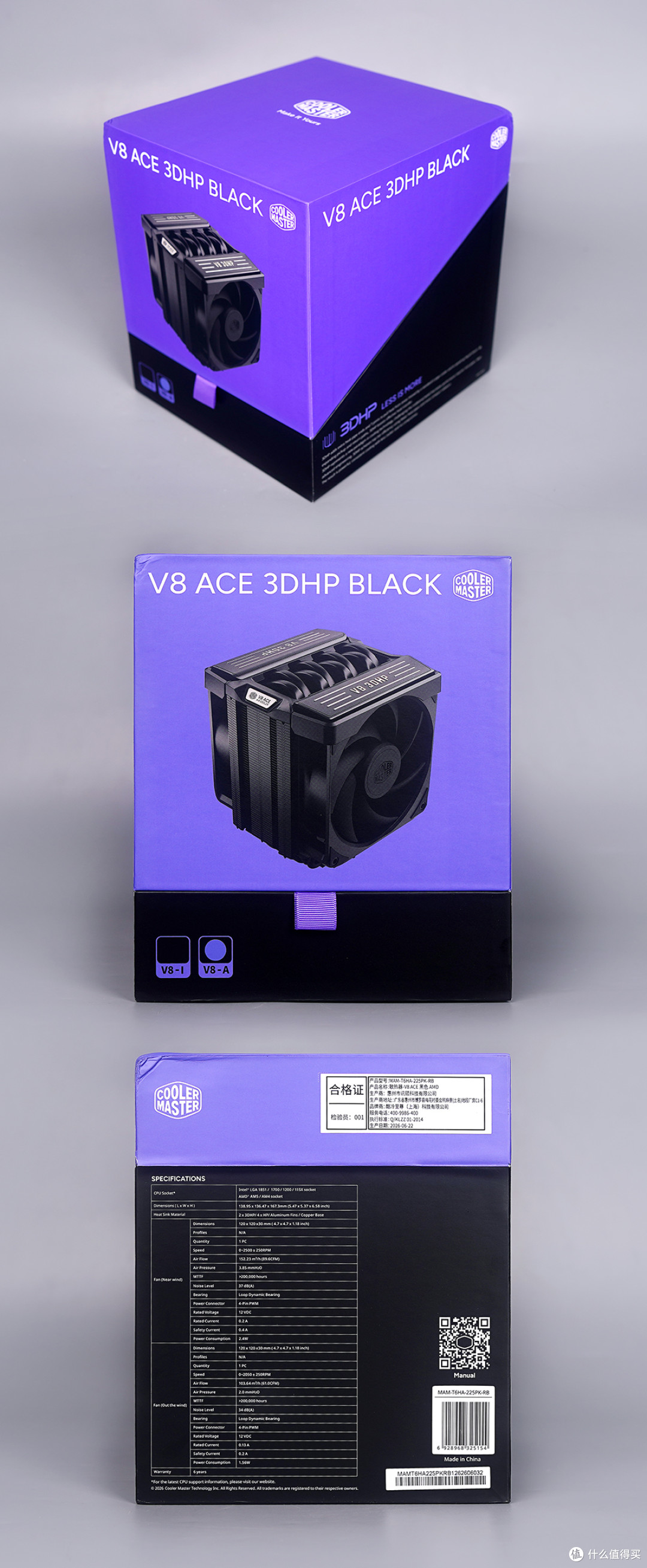

包装采用硬质纸盒，主色为酷妈紫，辅以黑色点缀，盒子正面紫色底衬托散热器本体展示，下沿带有版本标注（ 这款散热器对应 AMD 与 Intel 配备专属调校的版本，从而实现最大化导热效率 ）。
其余各面则系统罗列散热器的详细规格与性能参数等信息。

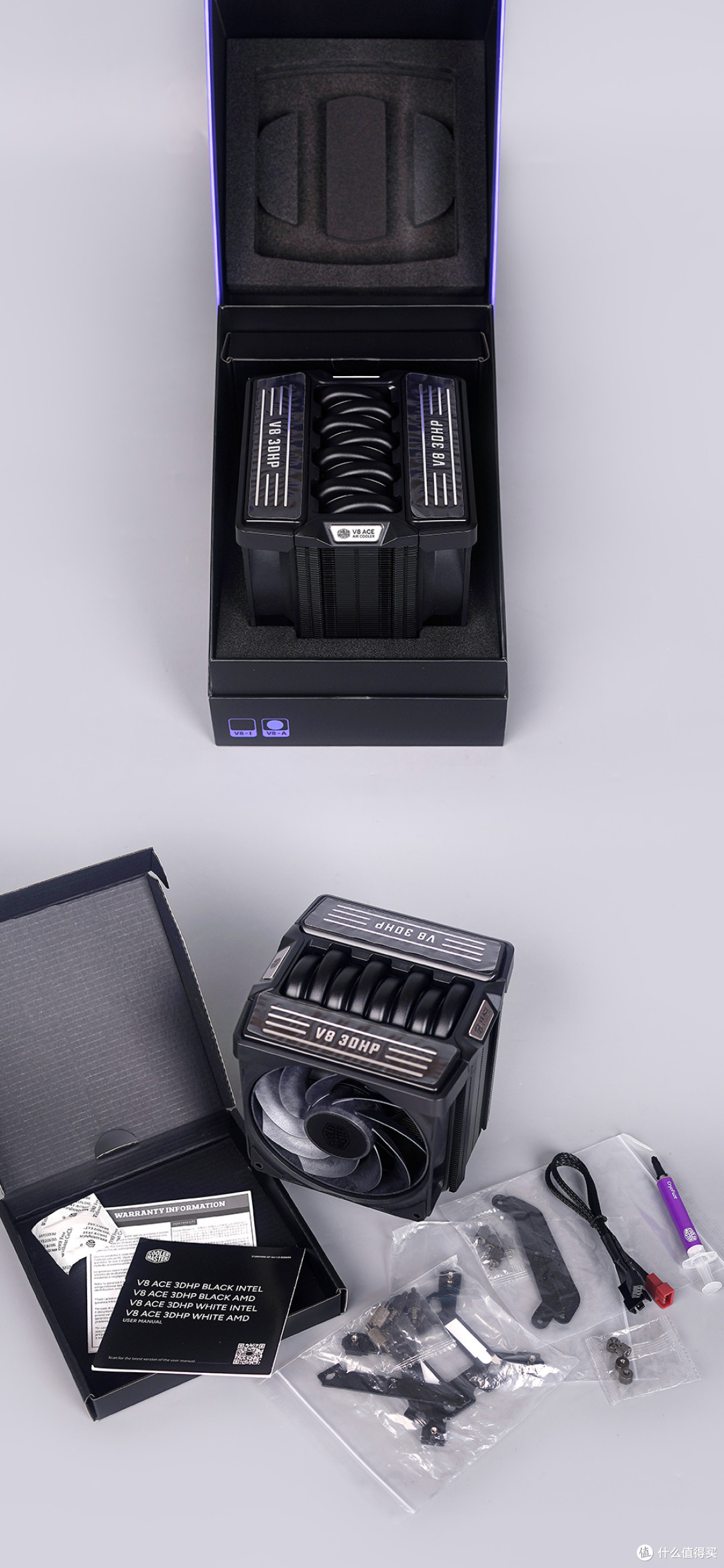

包装采用别具仪式感的翻盒设计，打开即可看到散热器，本体上下带有黑色海绵全方位包裹保护。
独立的附件盒，配件包含：干燥剂、说明书、Intel 与 AMD 全平台的金属扣具、风扇一分二连接线，导热硅脂。

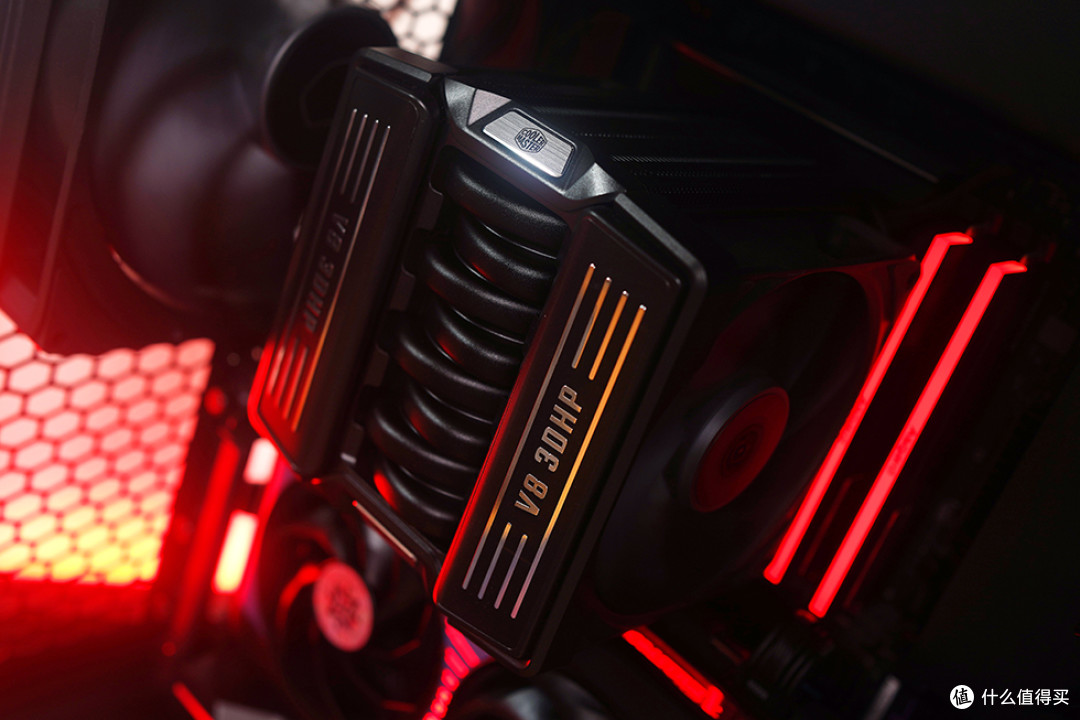

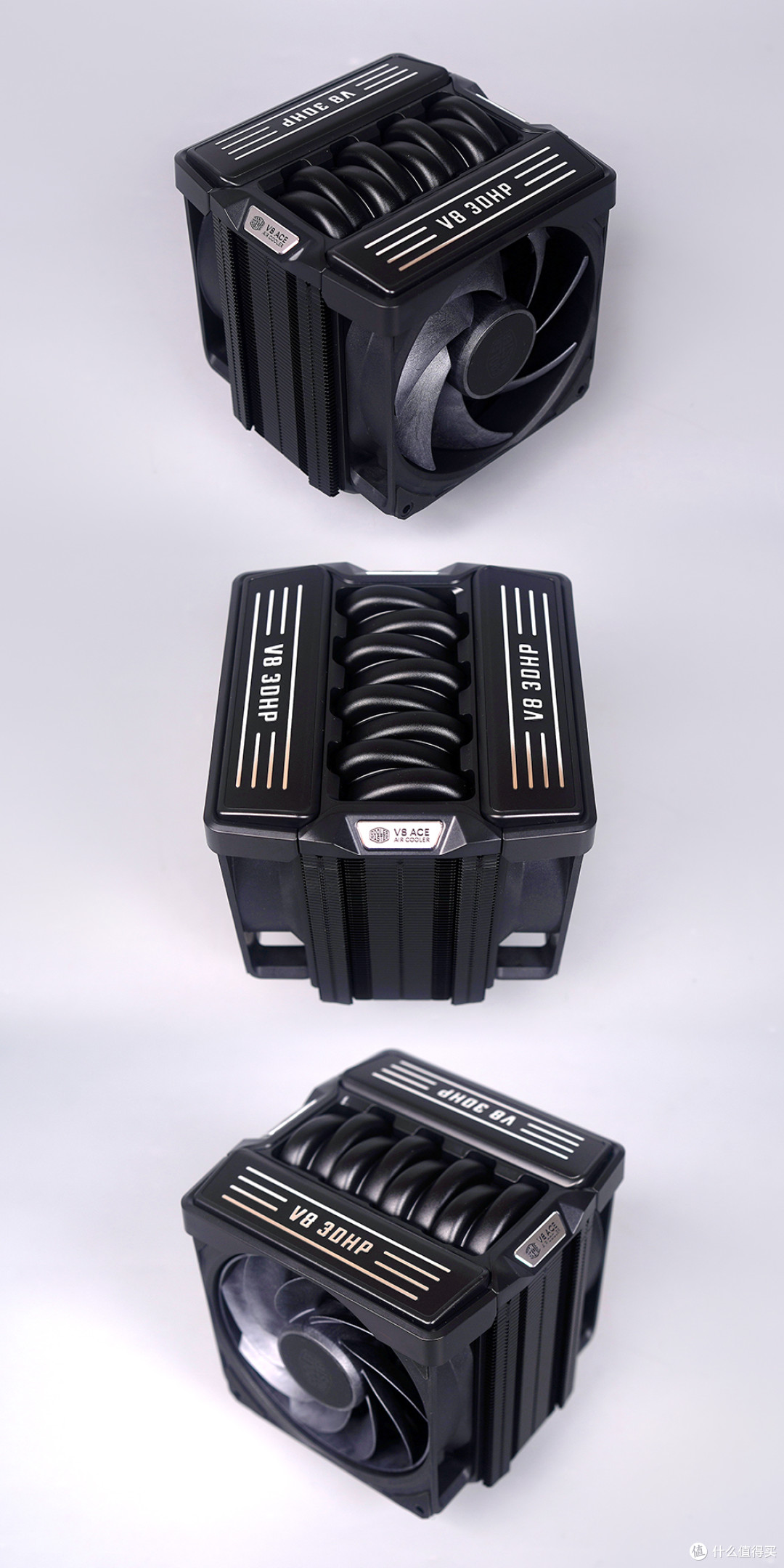

散热器外观延续并升华了 V8 家族的经典设计，顶部采用了 V 型引擎外罩与横向装饰条。
整体造型酷似汽车 V8 发动机缸体，机械感与辨识度极强，硬核质感与 HAF II 500 机箱风格高度统一。

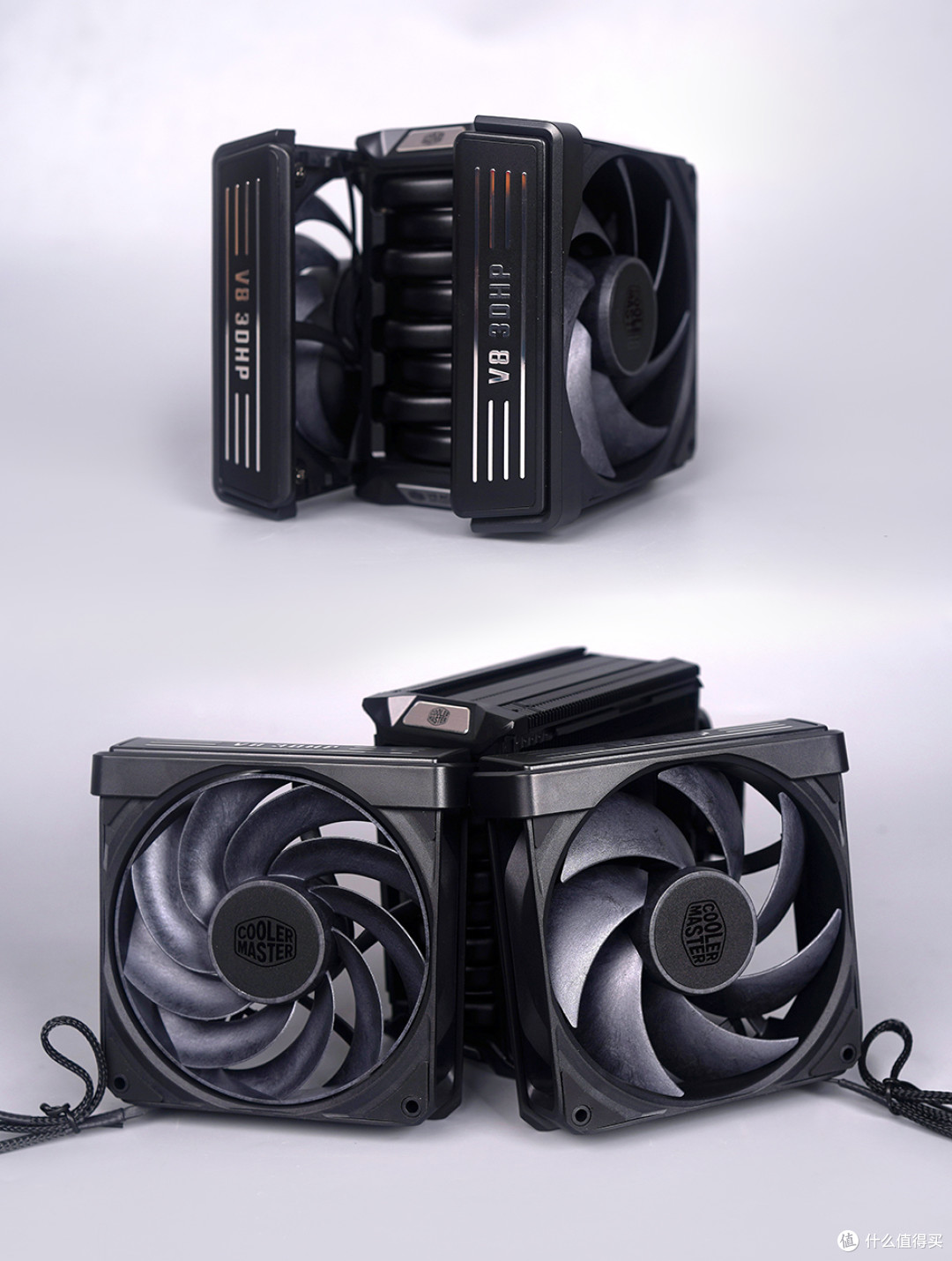

配备了前后两把 12030 规格的加厚风扇，能提供更强的风压来吹透密集的散热鳍片。
扇叶采用了 LCP 材质，确保在高转速下不易形变，并减少共振噪音，其中后置风扇为反叶设计，会比较的美观。
前置风扇为 7 扇叶，峰值转速 2500±250 RPM 正叶风扇，后置则是为 9 扇叶，峰值转速 2050±250RPM 反叶风扇。
风扇搭载卡扣式滑轨设计，拆装便捷，后期清洁、更换风扇无需繁琐操作，日常维护十分省心。

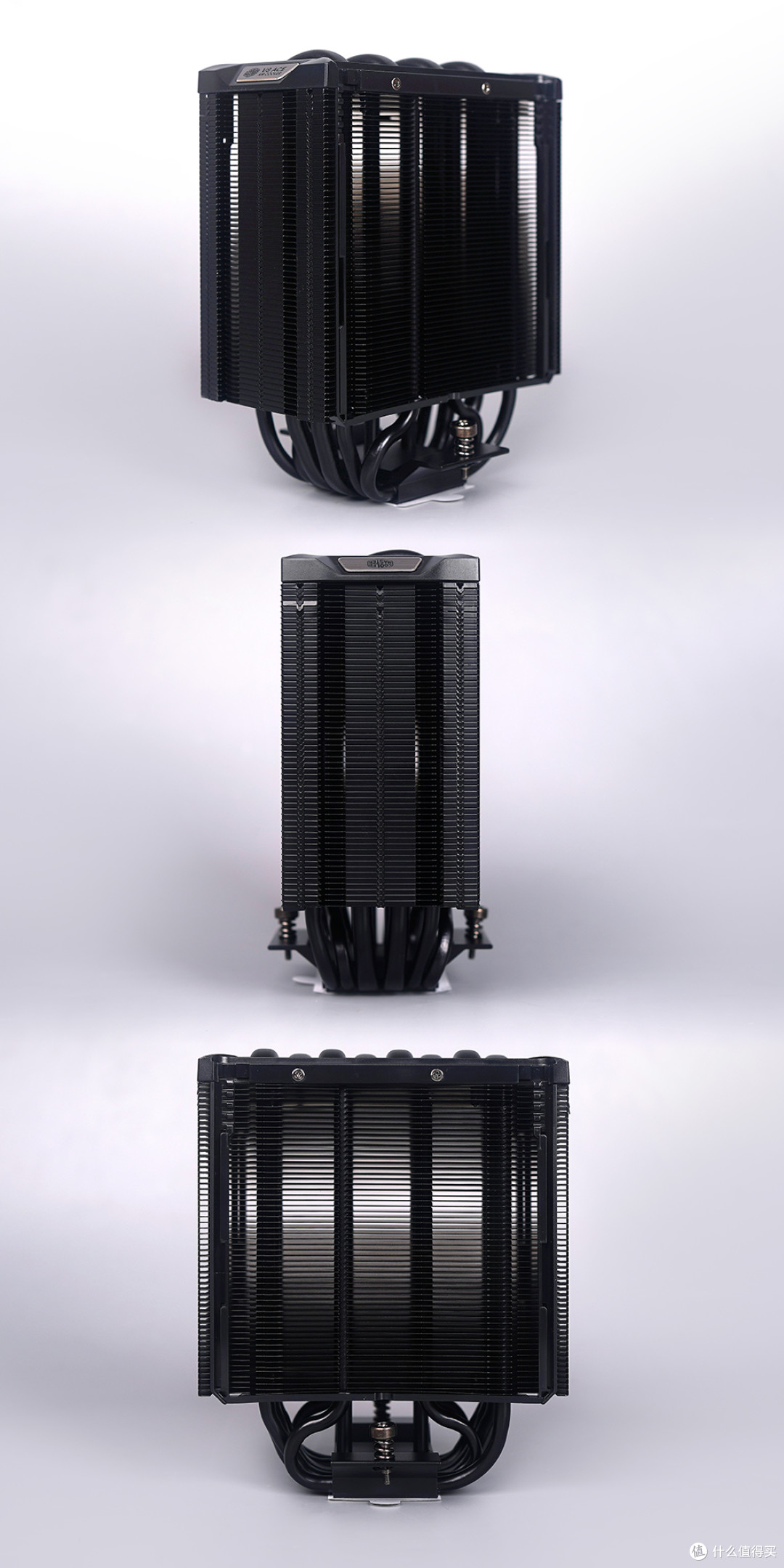

V8 ACE 3DHP 散热器采用微缝隙双塔外形与单塔紧凑架构，在合理控制尺寸以兼顾散热面积和机箱兼容性的同时，对高马甲内存也十分友好，基本不会遮挡灯效。

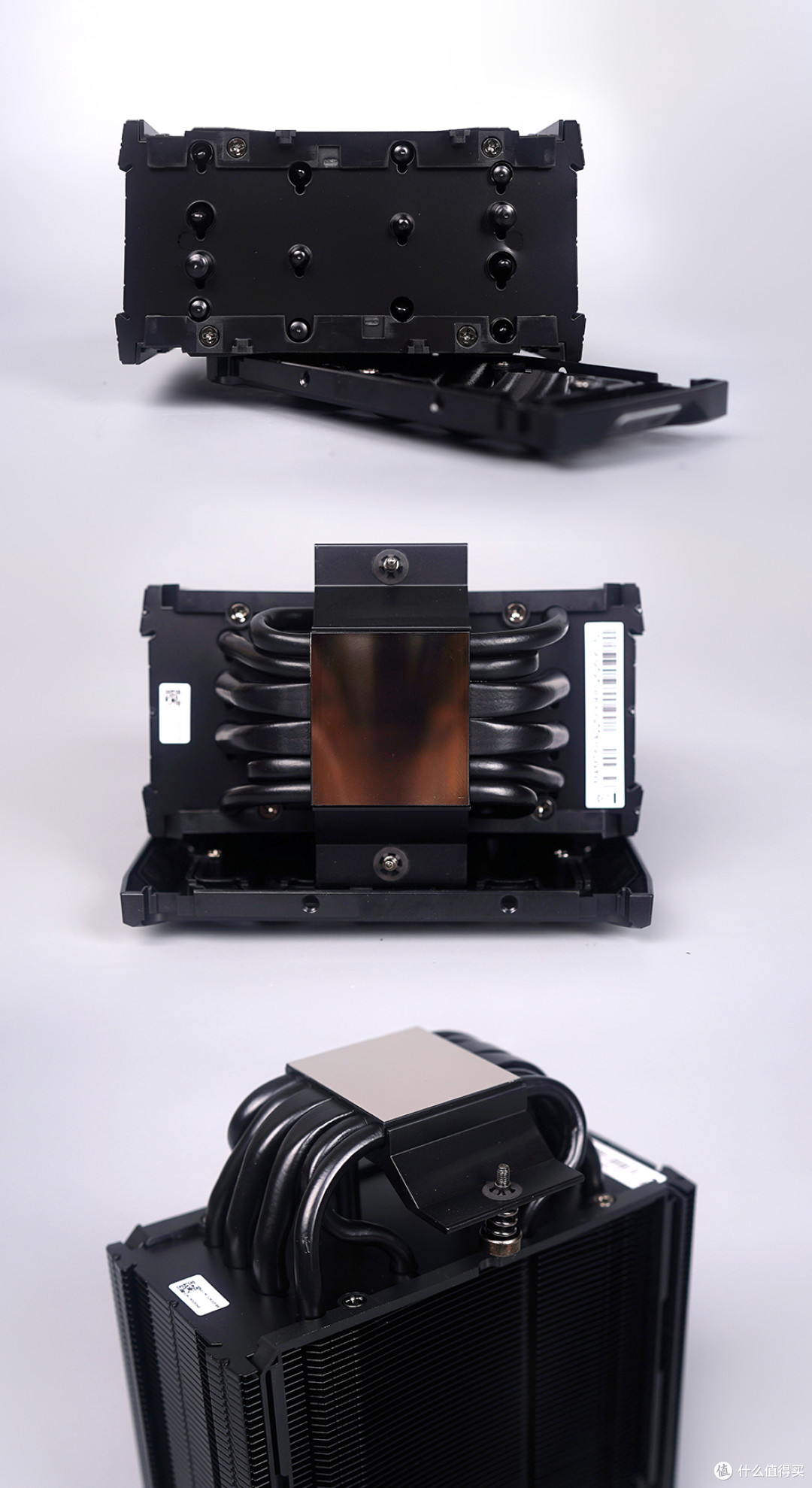

散热器整体做工扎实，鳍片排列规整均匀，采用高精度回流焊工艺，热管与鳍片贴合紧密，杜绝虚焊和导热断层，从结构上保障热量快速传导。

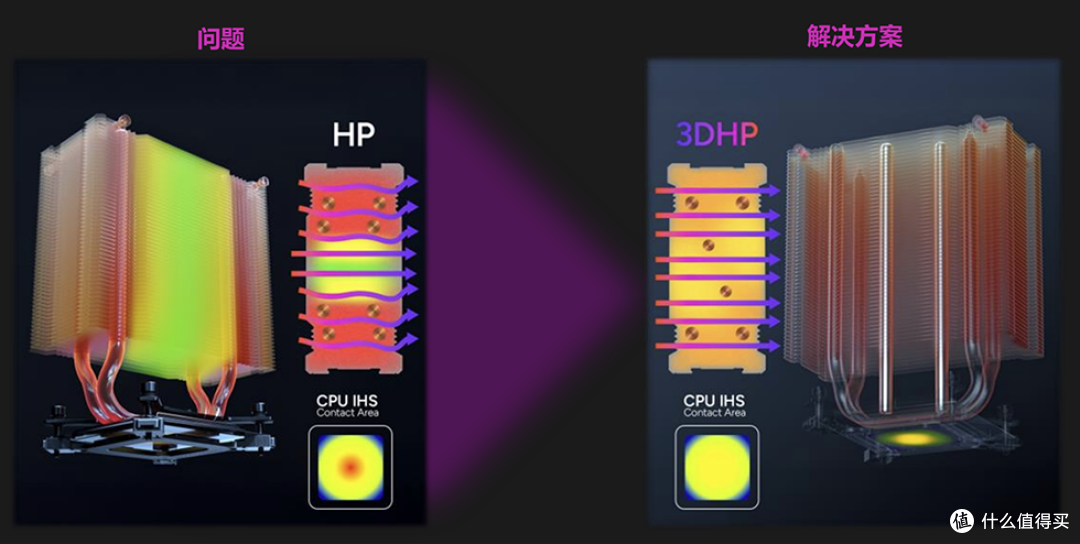

V8 ACE 3DHP 散热器搭载独家 3DHP 立体热管技术，采用 2 根 3DHP 核心热管 + 4 根 SCHP 超导热管的混合架构。
核心热管垂直贴合 CPU 热点区域，导热效率提升 30%，有效化解高端 CPU  局部积热难题。
对比传统双塔靠堆料换性能、体积过大的做法，这款单塔 V8 ACE 3DHP 在同等散热性能下，体积更紧凑，优势明显。

4 根辅助热管覆盖周边区域，与核心热管组成 “ 精准导热 + 全域散热 ” 立体体系，6 热管规格实现超越传统 8 热管的效能。
针对 AMD 平台专属优化，配备定制铜底，贴合度更高，适配 9950X/9950X3D 等旗舰型号，充分释放多核性能。

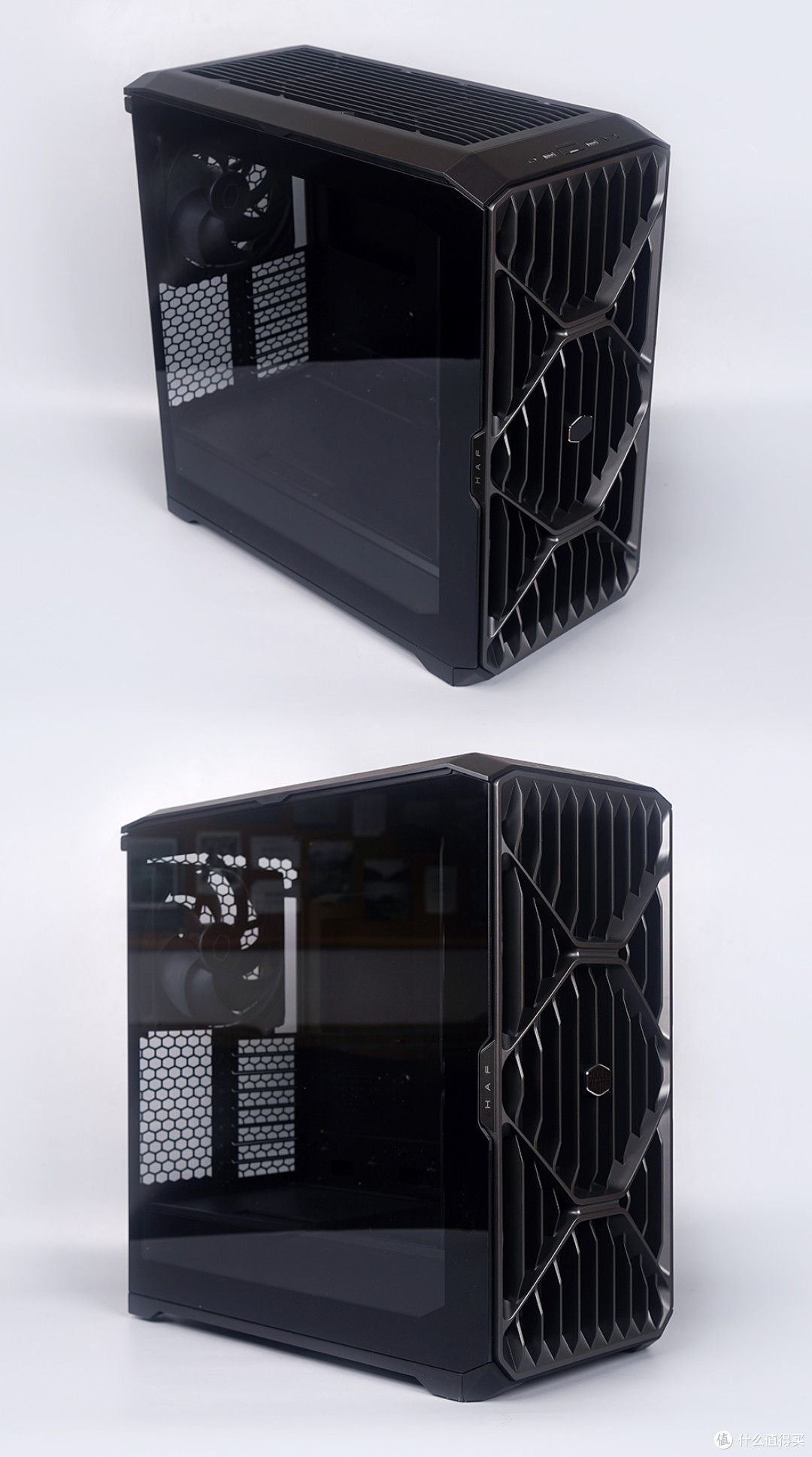

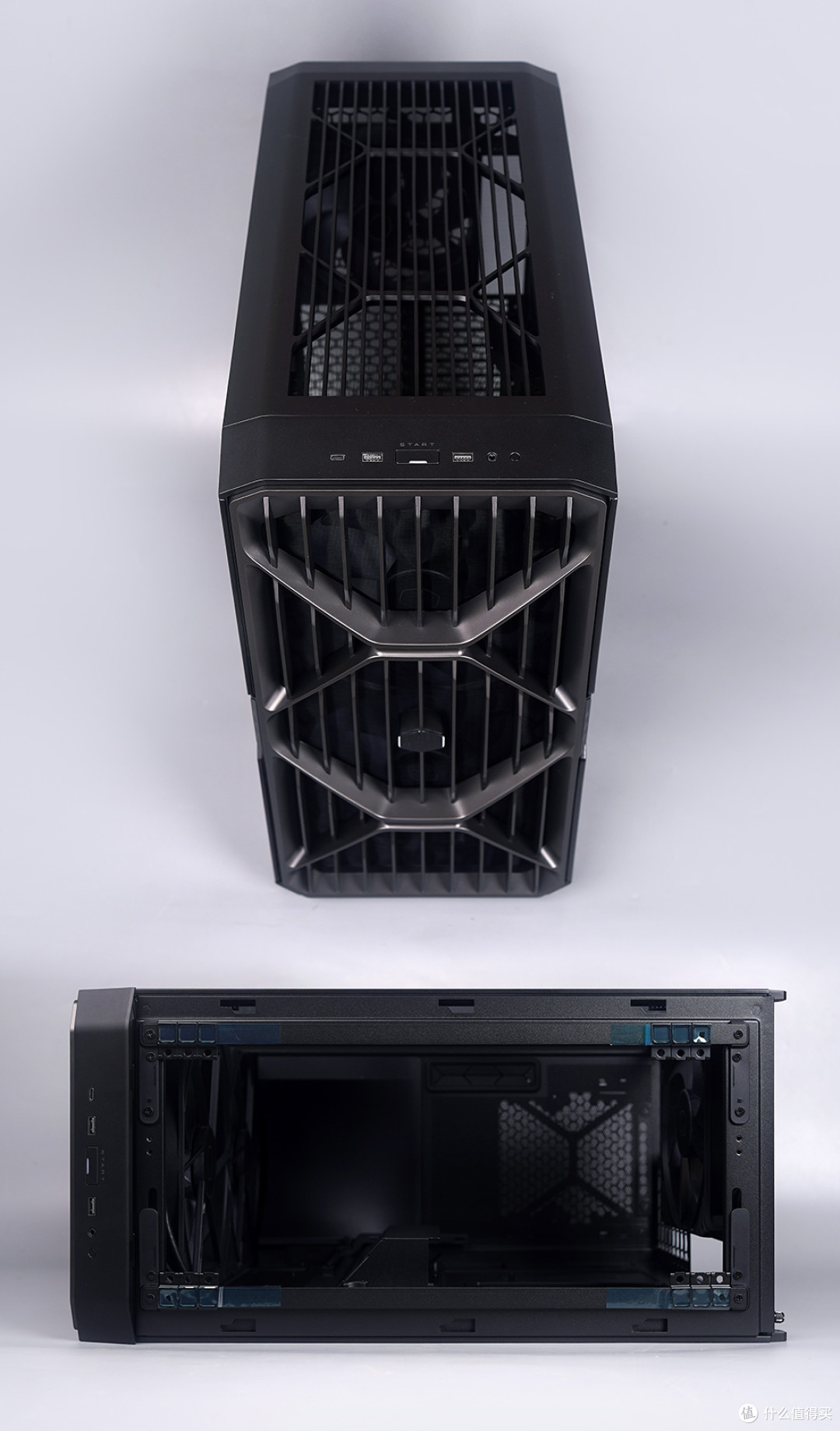

酷冷至尊 HAF II 500 机箱官标尺寸 557×262×548mm（长宽高），体积约为 69L 左右。
整体采用简约硬朗的机甲风造型，整机线条方正利落，摒弃冗余装饰，全程为散热让路，完美契合硬核装机的风格定位。

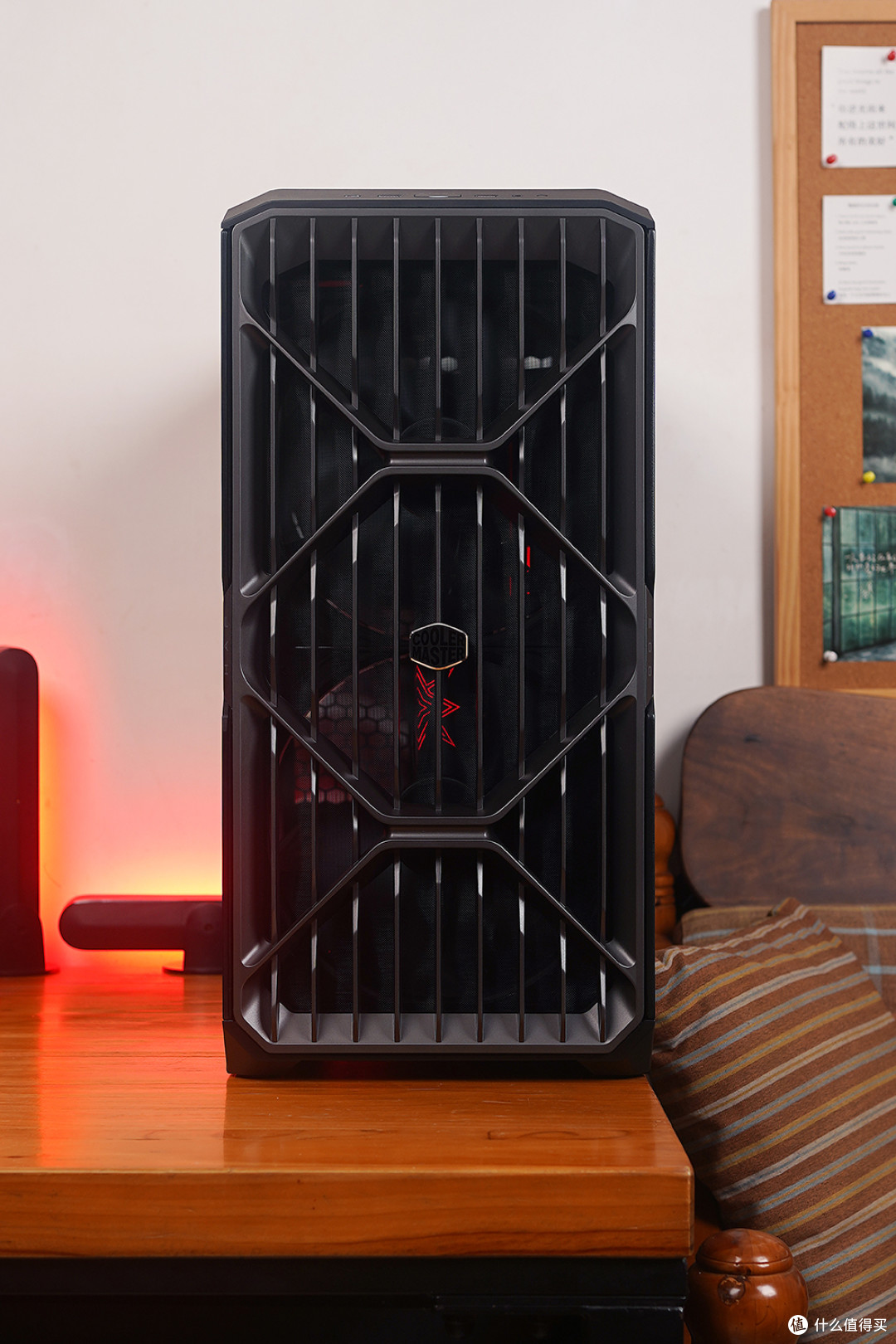

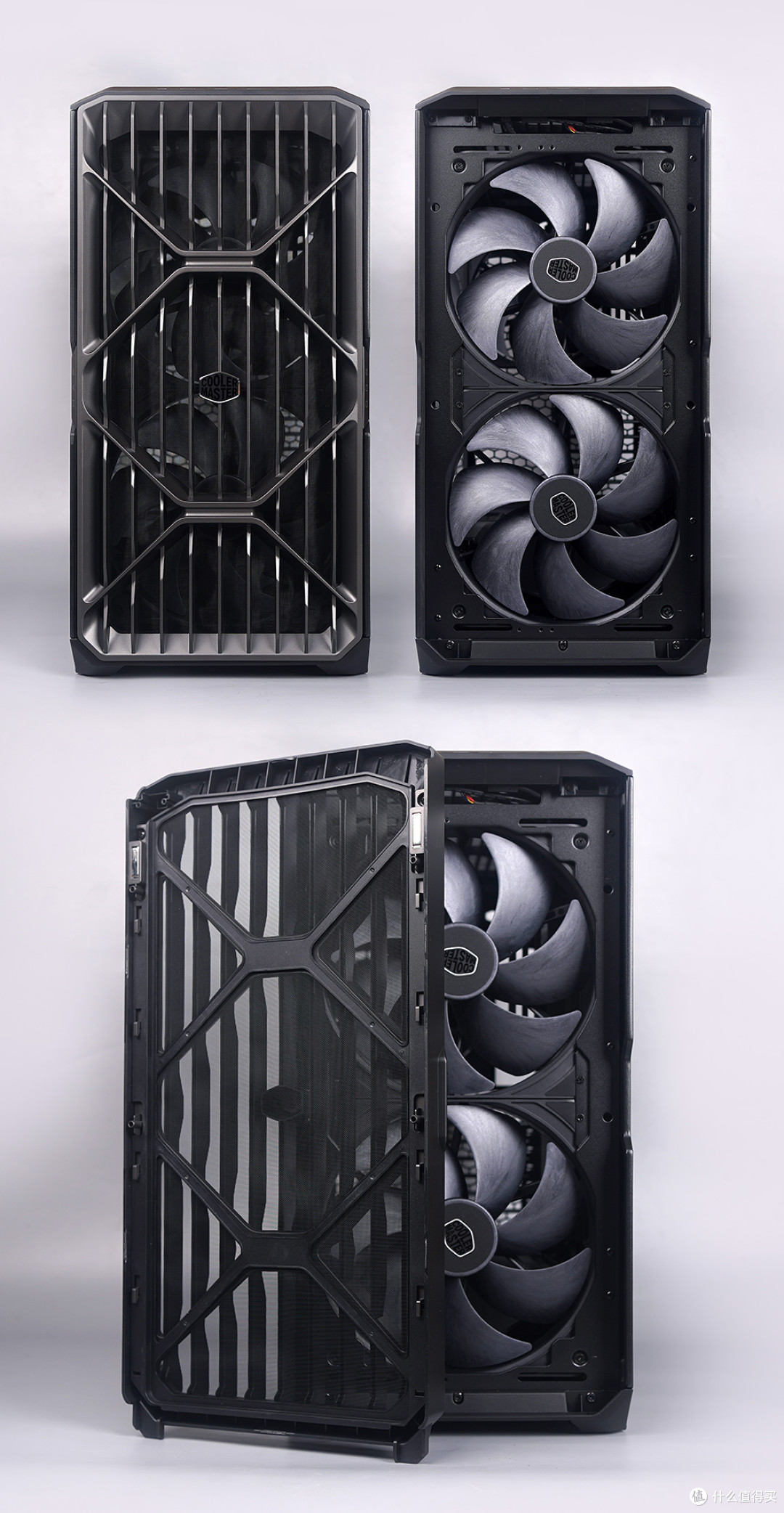

机箱前面板采用大镂空进风格栅设计，采用酷冷标志性八角钻石状切割刻画，正中央金属质感的酷冷标志点缀。
前置附带的两把 Mighty40 F220 超规格大号风扇，扇叶采用了 LCP 材质，结构稳定性出色，确保在高转速下不易形变，并减少共振噪音。
最大转速为 1050 RPM，可提供 214.6 CFM 的风量，噪音约为 45.5 dBA。

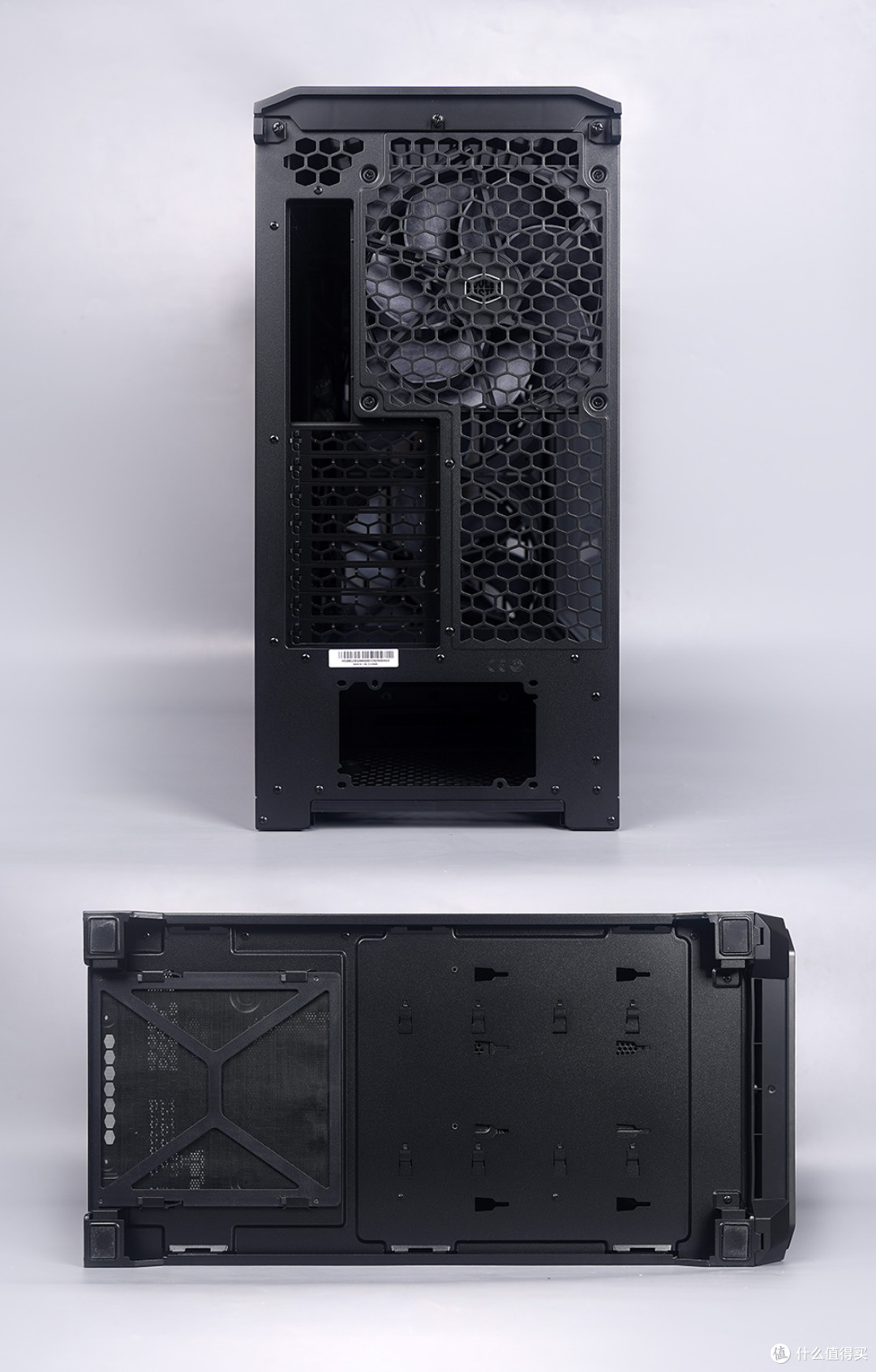

机箱的背部，采用了下置电源安装结构，这里也附带了一把超规格大号风扇 Mighty40 V180，同样扇叶也是 LCP 材质，真心是买风扇送机箱的感觉。
V180 最大转速为 1350 RPM，风量为 164.3 CFM，噪音则约为 43.3 dBA 左右。
尾部大面积采用八角钻石散热开孔，附带的 8 个 PCI 挡板也做了开孔处理，两侧板和顶部面板则各由一颗手拧螺丝固定，还有就是底部电源位置带有抽拉式防尘网。

顶部 I/O 接口设计，居中电源按键，最右重启按键，2× USB 3.2 Gen1 Type-A、1× USB 3.2 Gen2 Type-C、1× 3.5mm 耳机接口。
顶部面板采用抽拉固定，同样也是采用大镂空进风格栅设计，内置宗师滑轨模块化风扇支架，支持安装 120/140×3 或 160/180/×2 风扇。

两侧板均具备防倾倒设计，日常拆装非常便利，尤其是左侧钢化玻璃面板，能有效降低意外滑落的风险。

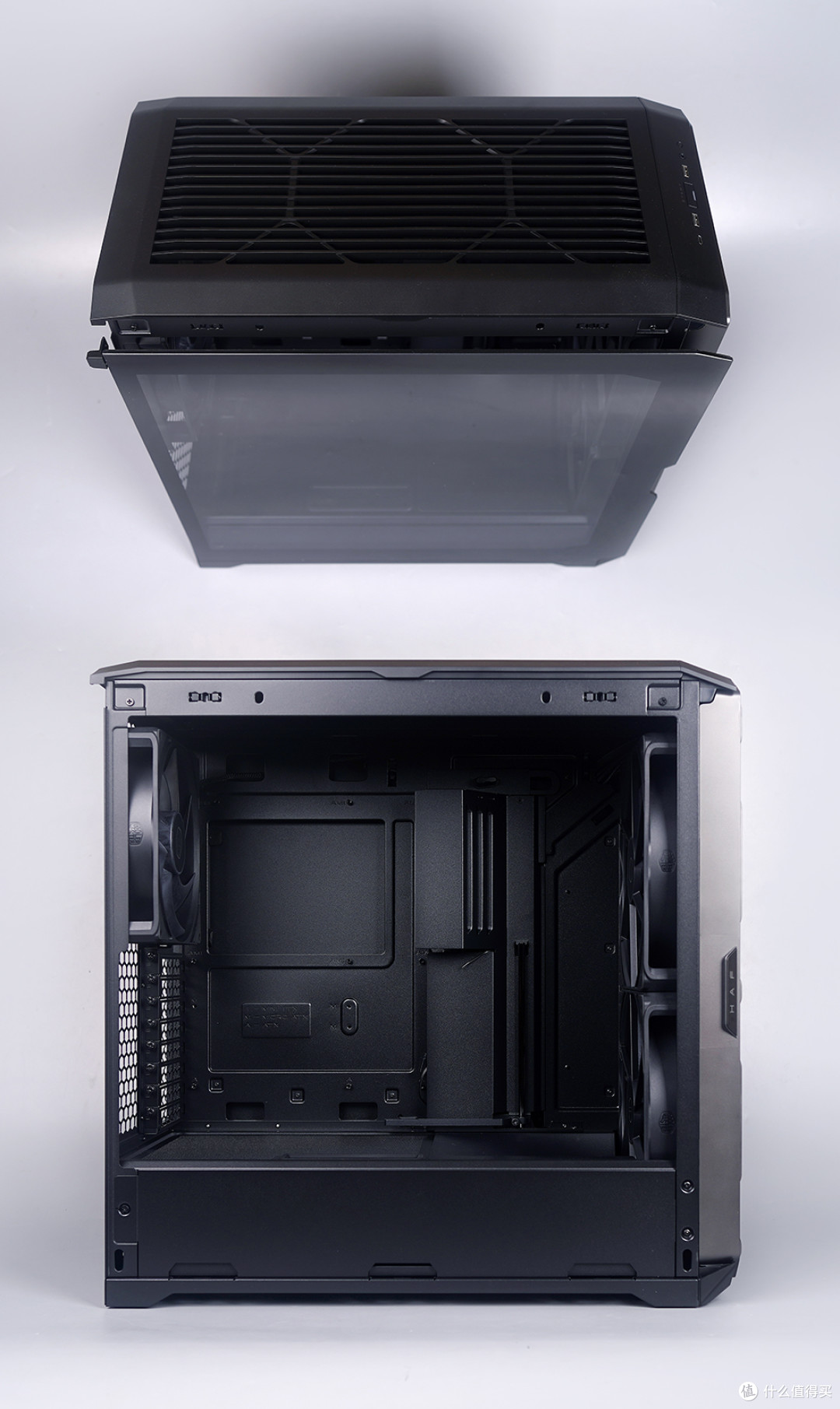

HAF II 500 内部兼容性充裕：最大支持 E-ATX 主板，塔式风冷限高 221mm，显卡限长 420mm，电源限长 210mm。
此外，还配备可滑动遮线盖板与多模式显卡支撑架，支持单卡及双卡灵活安装。

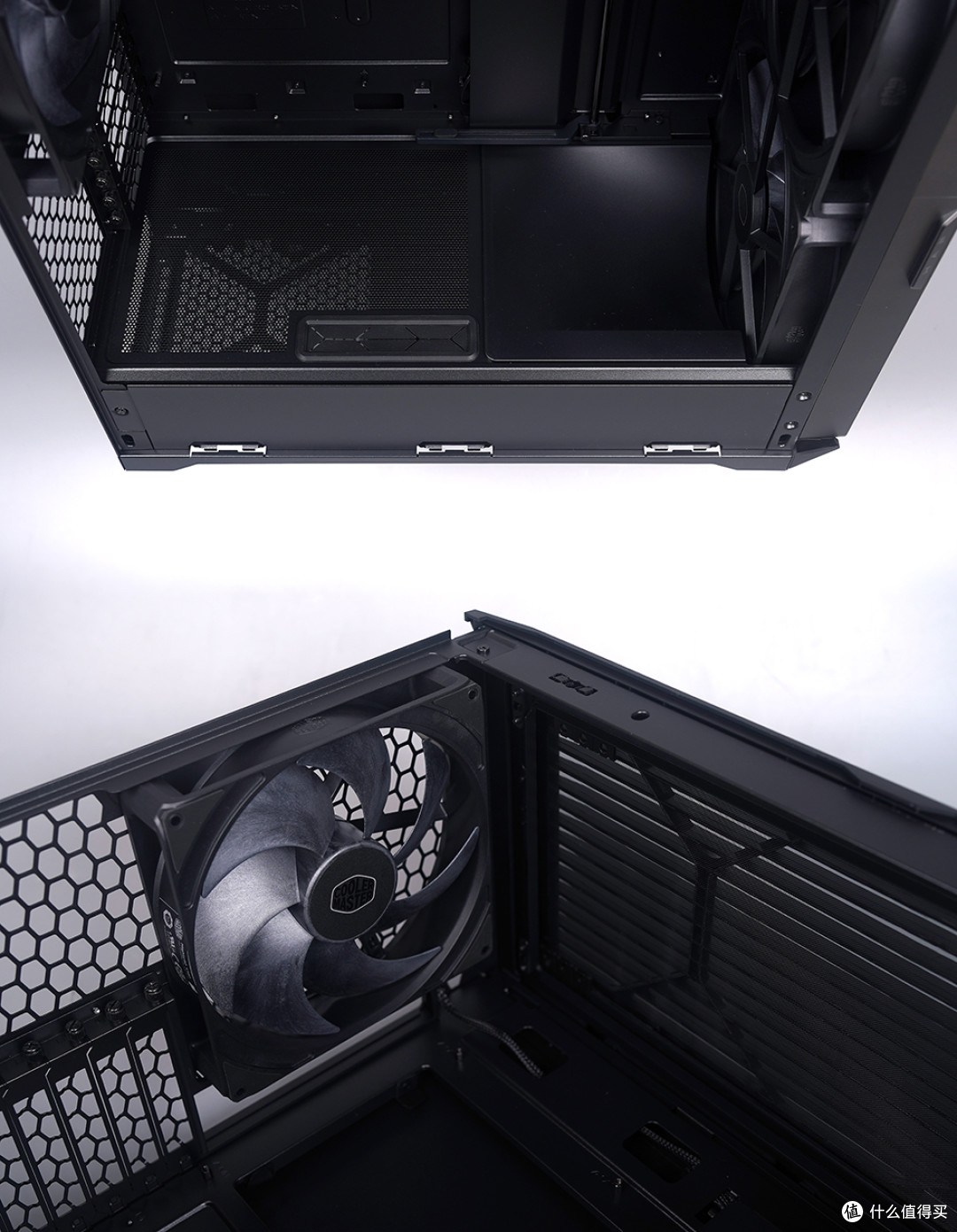

机箱风道设计极具巧思，前后大面积开孔降低全域风阻，底部搭载专属加权分流器导风坡道，可精准分流气流，将核心冷风导向显卡高发热区域，剩余气流覆盖电源、硬盘舱位，实现整机硬件无死角散热，彻底避免局部积热。

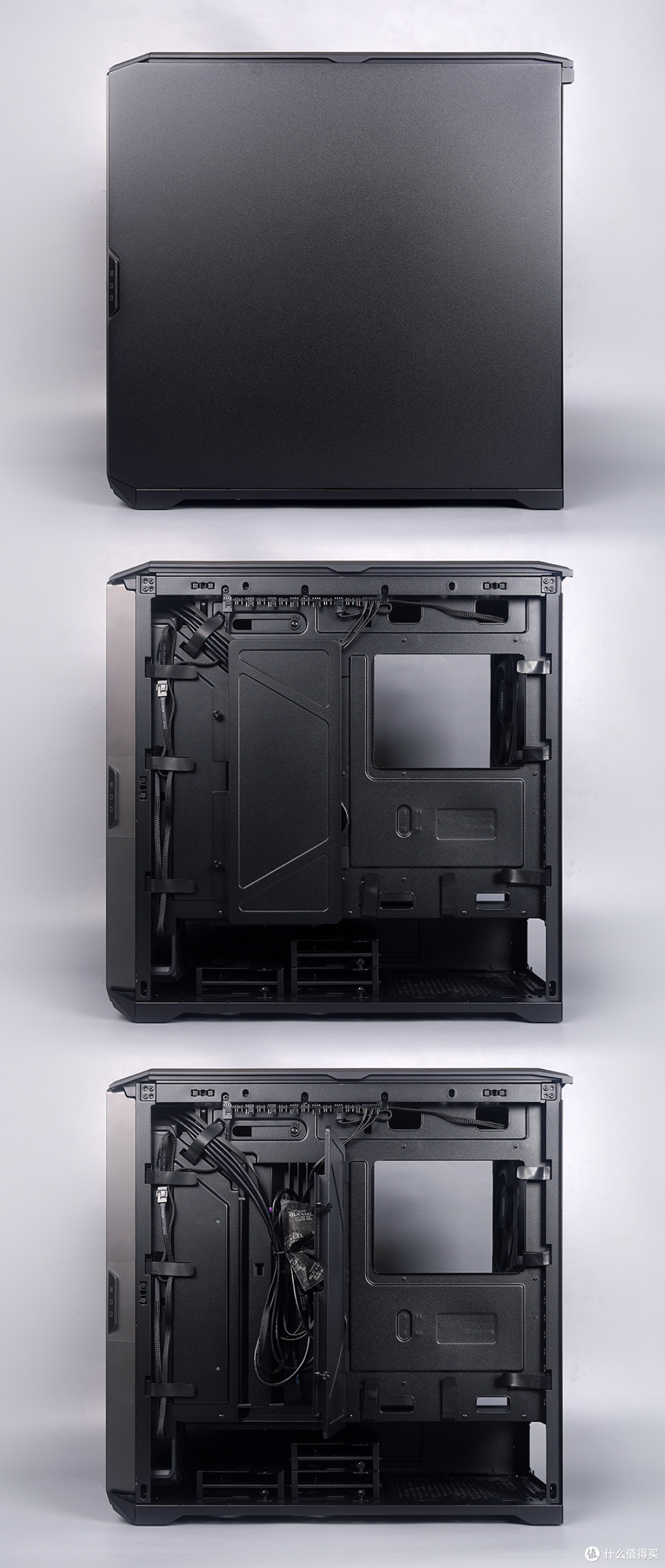

机箱的背面理线空间充裕，走线槽位、理线挡板搭配合理，标配 1 个风扇和 ARGB 集线器，可以额外提供 6 个 PWM 接口和 6 个 ARGB 接口。
底部硬盘仓容纳 3 块 3.5 英寸硬盘或者 6 块 2.5 英寸硬盘，电源仓支持 150mm-210mm 全规格 ATX 电源。

「测试部分」
室温约为 30 度左右，BIOS 内存开启 EXPO，CPU 开启 PBO 解锁功耗限制， WIN11 的系统，实际测试结果或多或少会有些许出入，仅供参考！

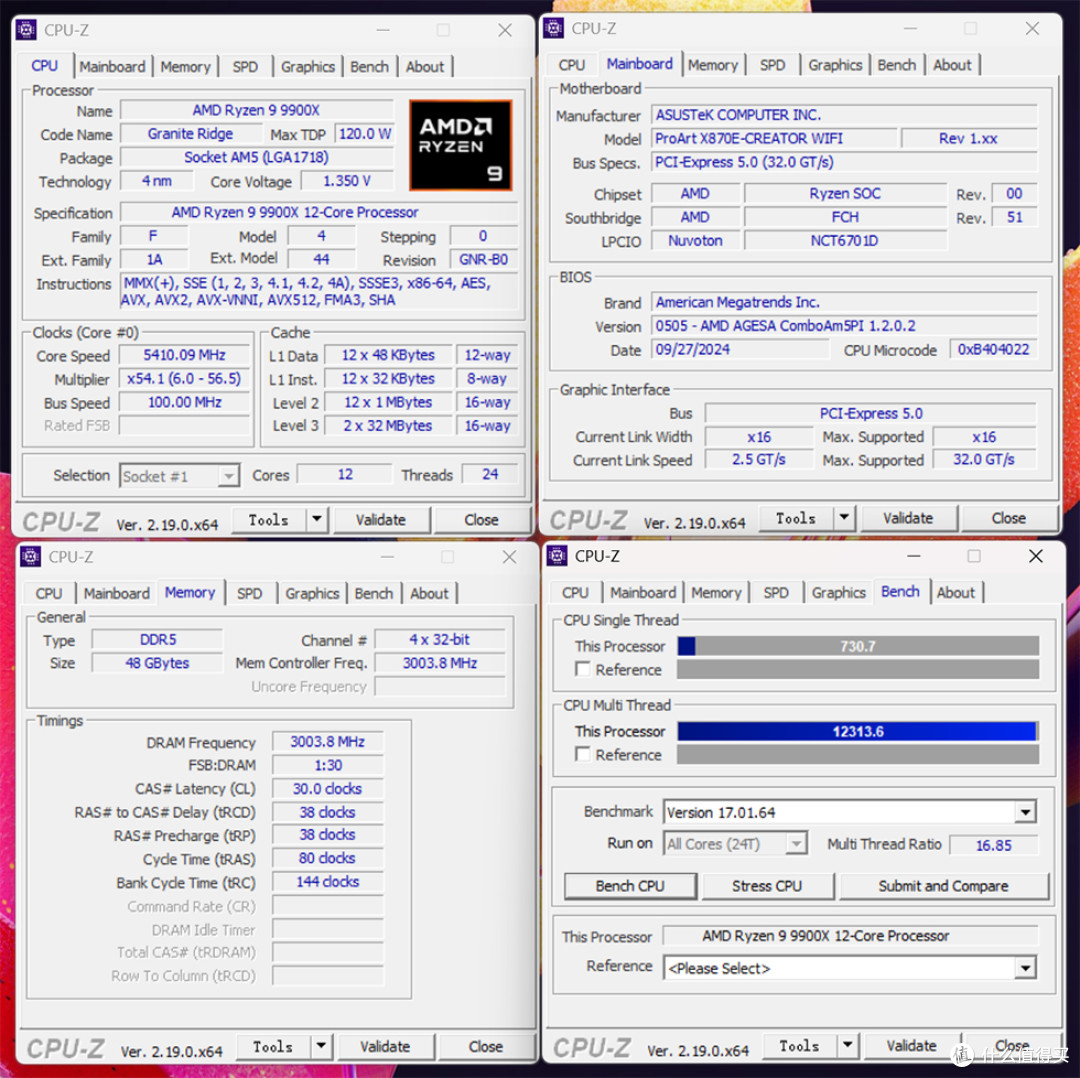

CPU-Z 跑分。

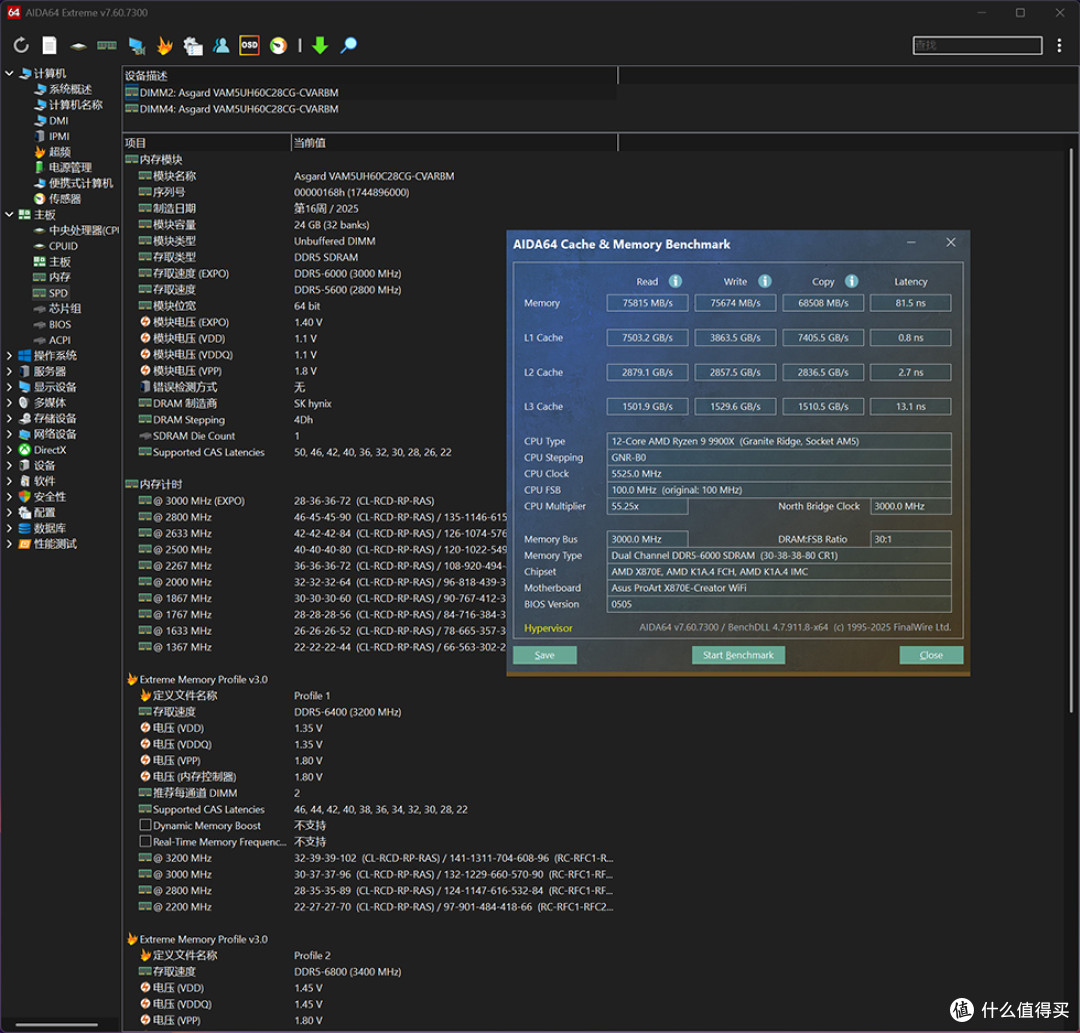

AIDA64 Cache & Memory Benchmark 测试。

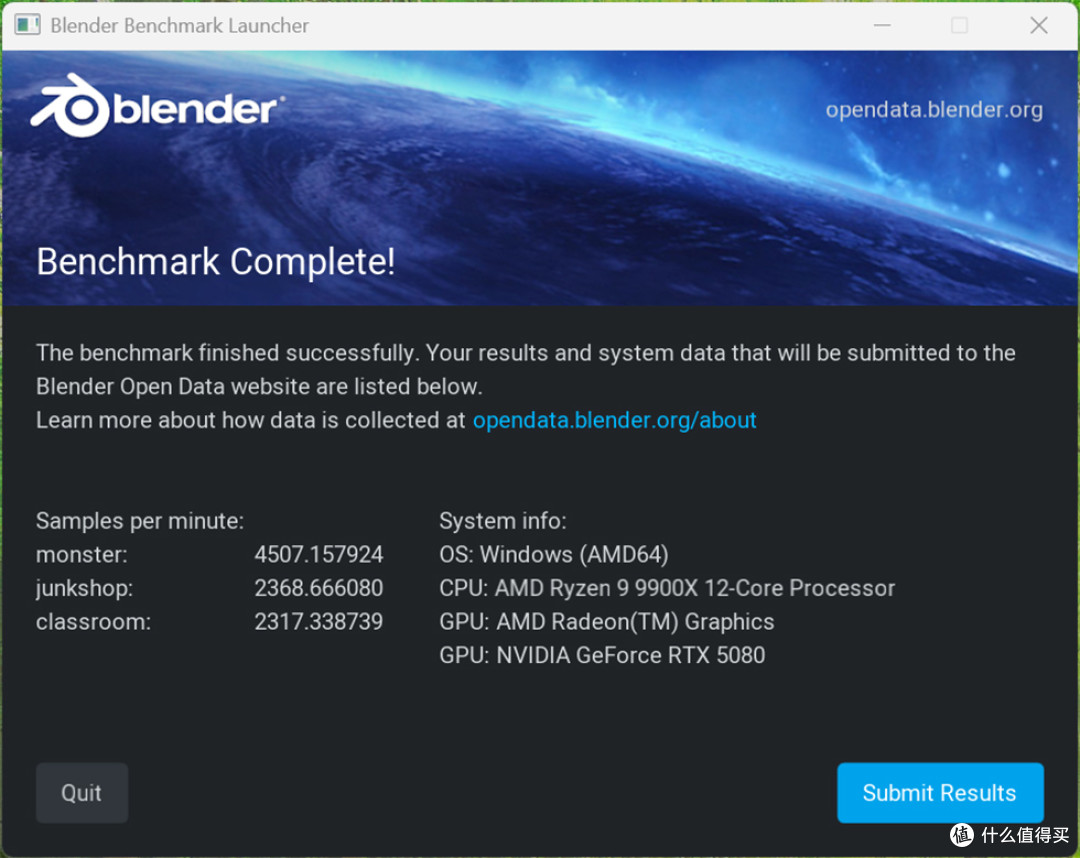

Blender 测试。

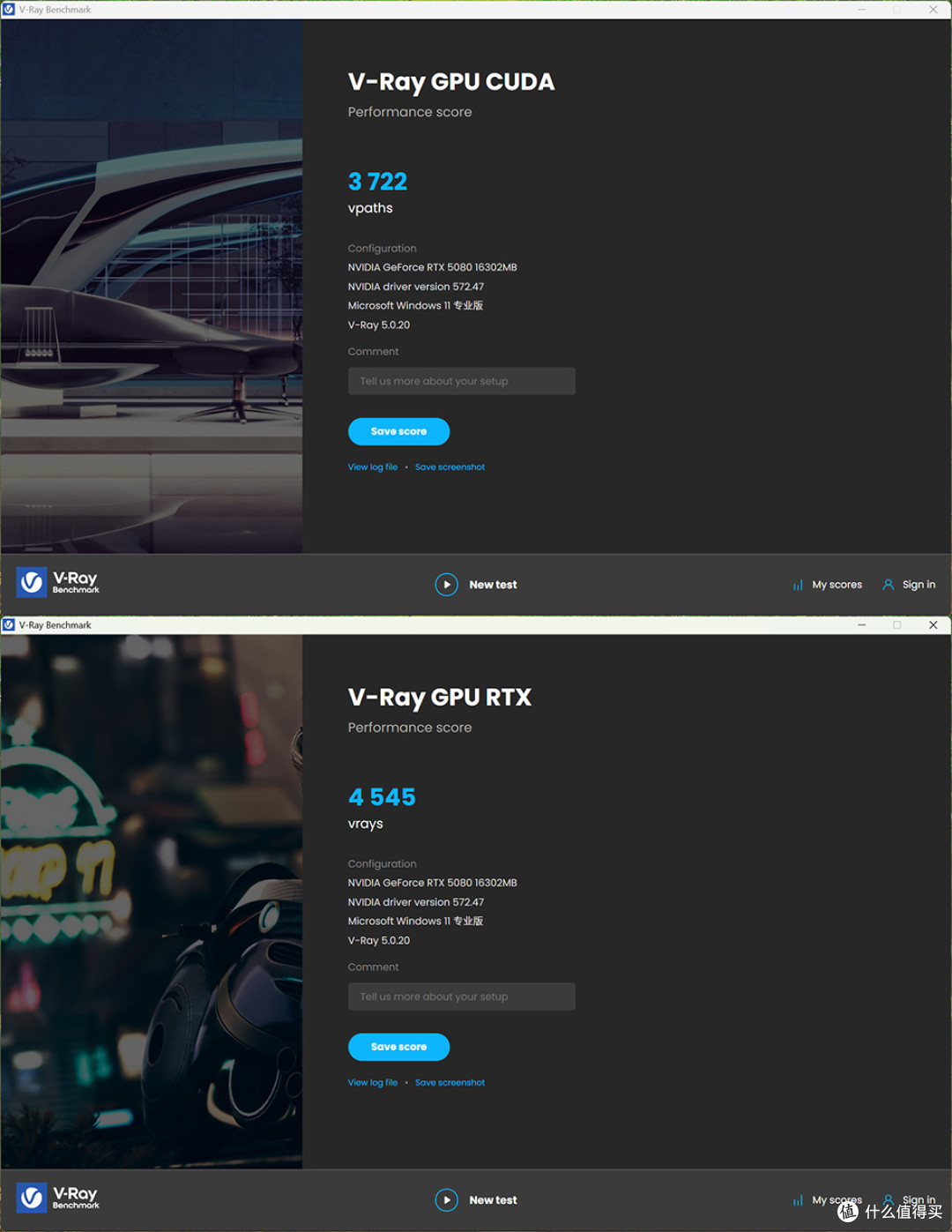

V-Ray 测试。

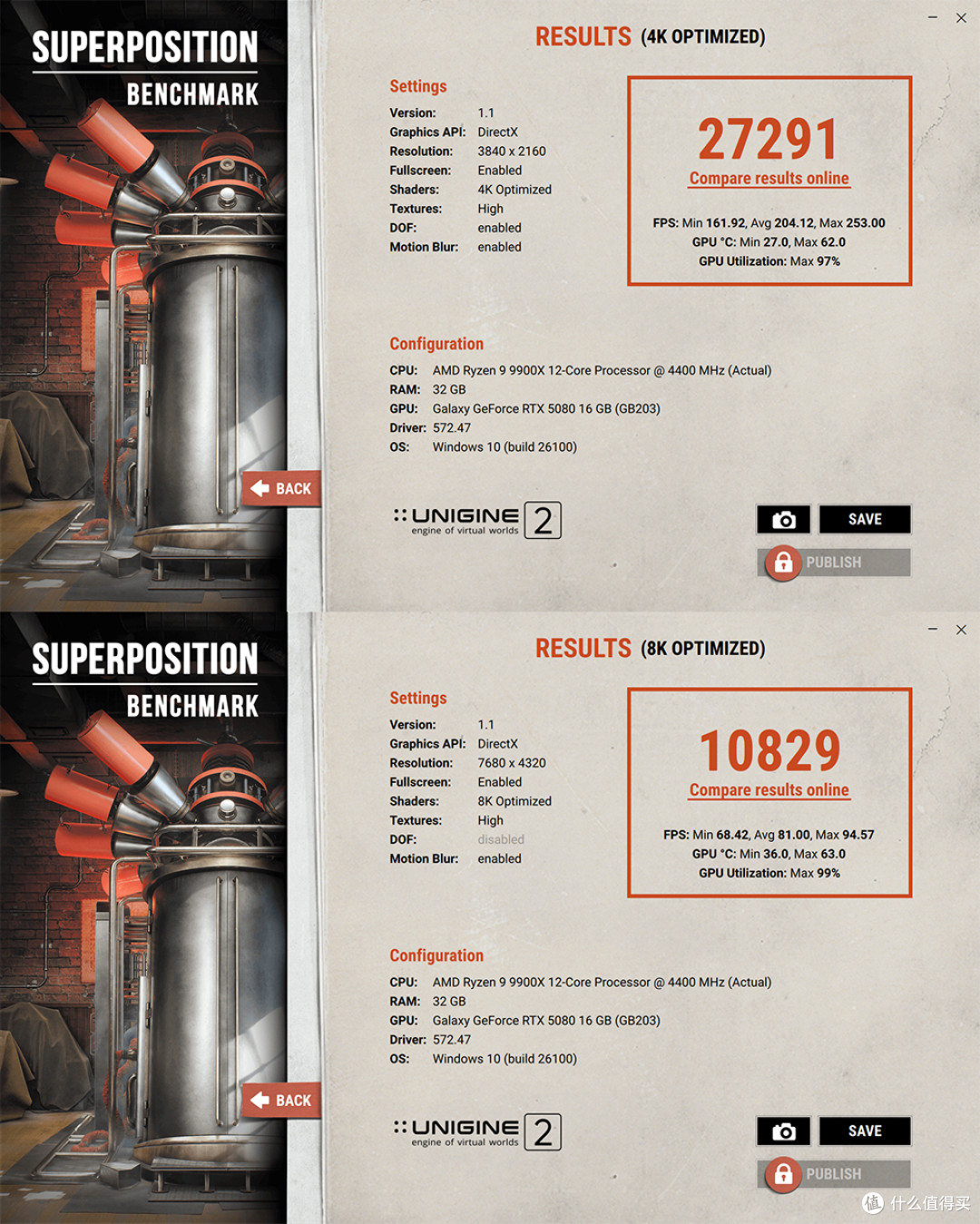

SUPERPOSITION BENCHMARK 测试。

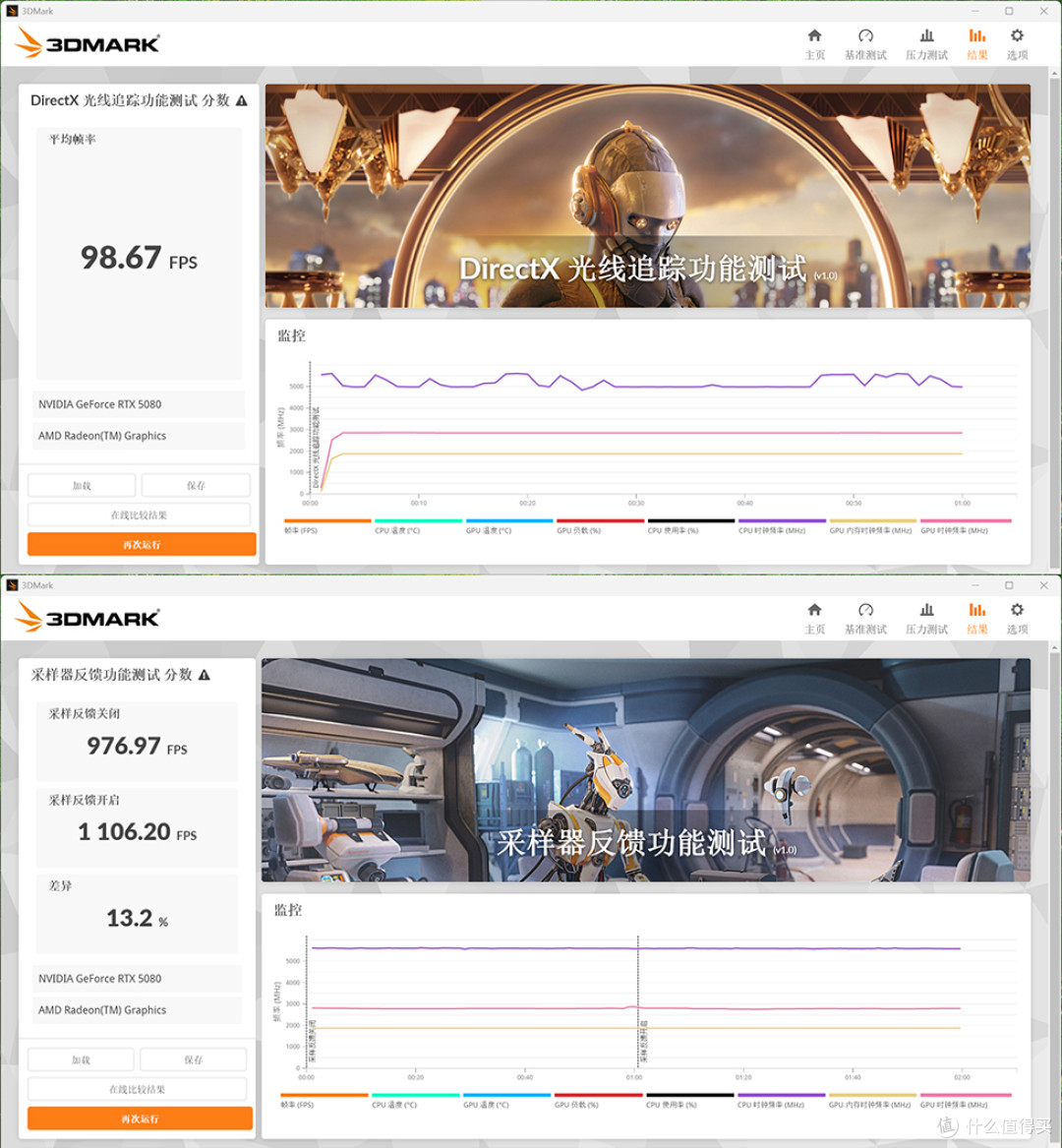

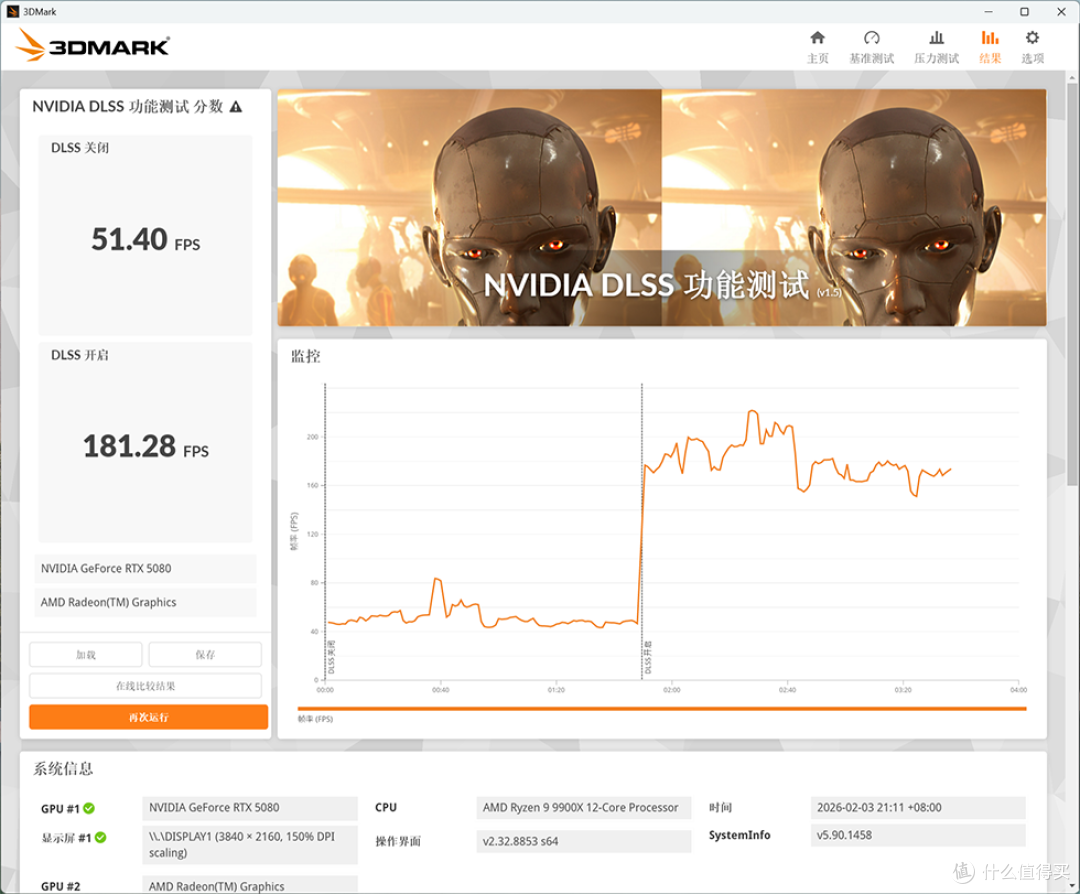

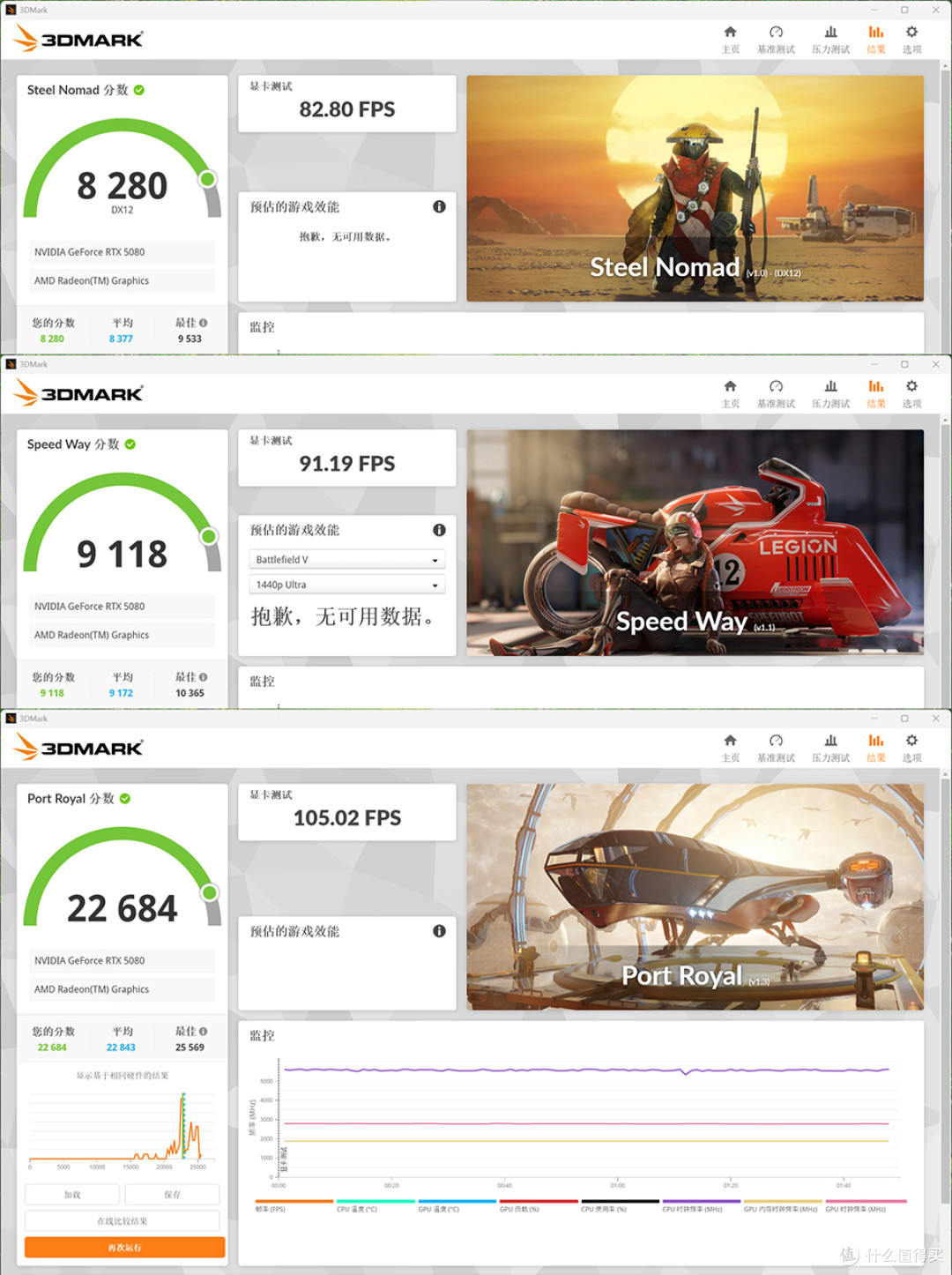

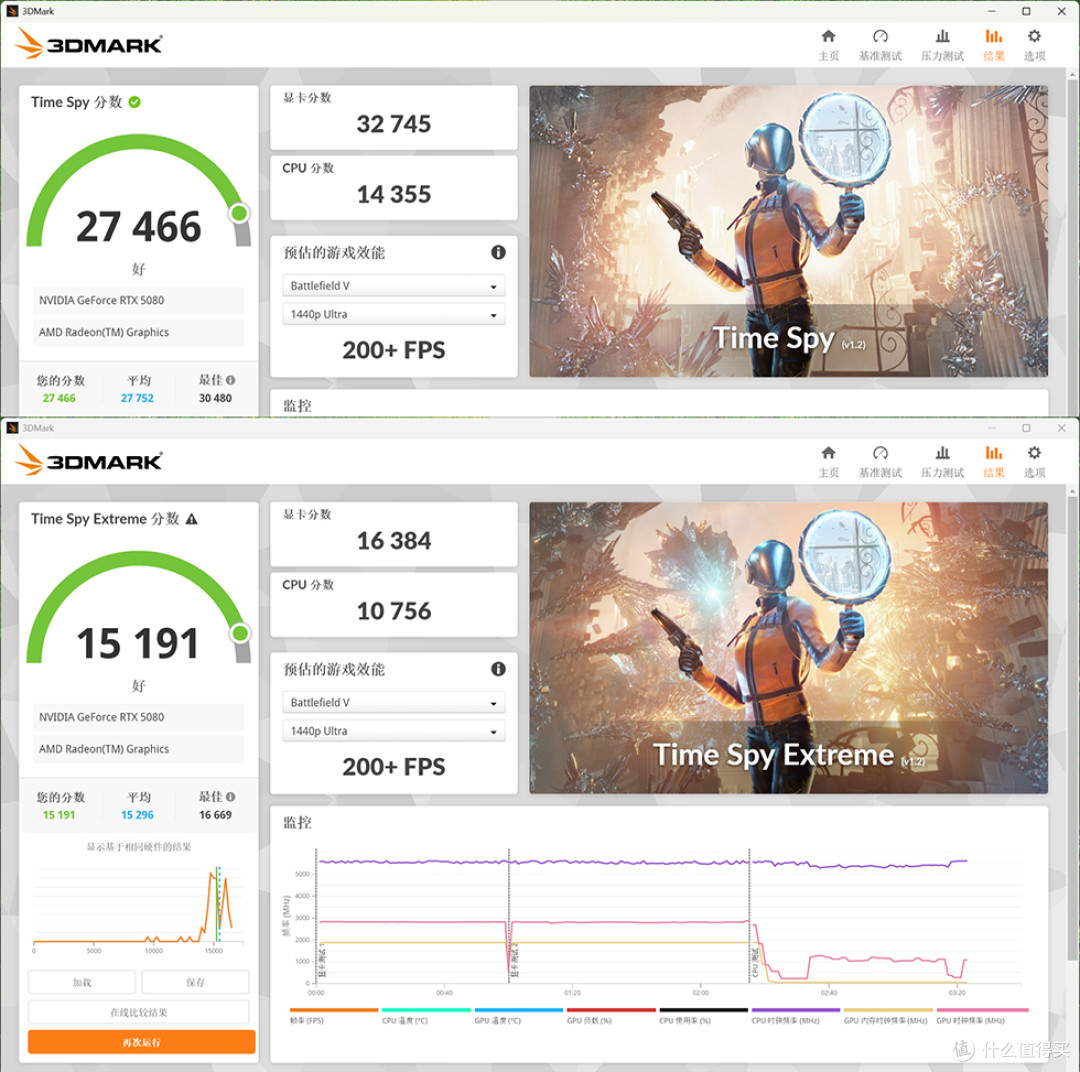

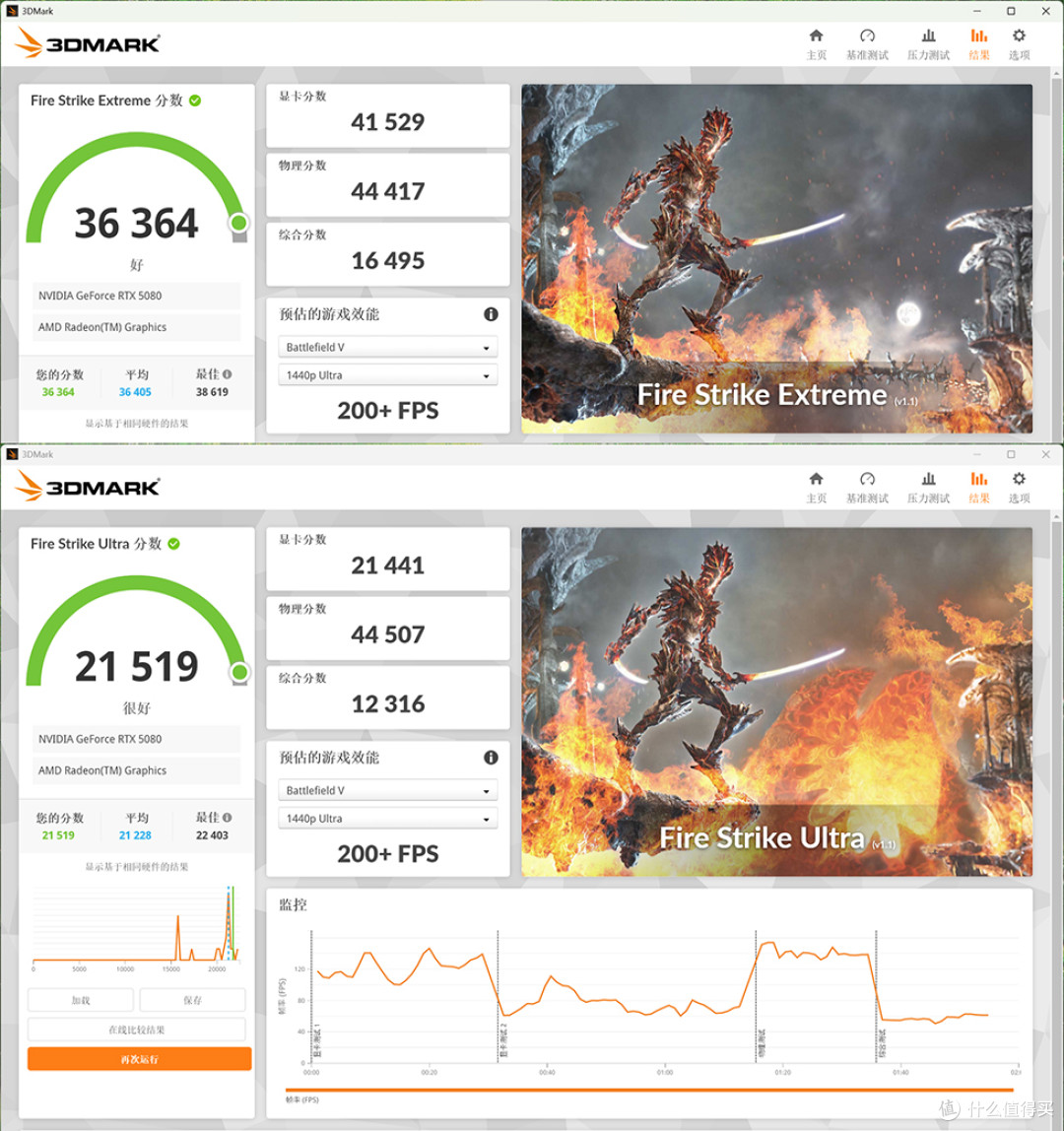

3DMARK 测试。

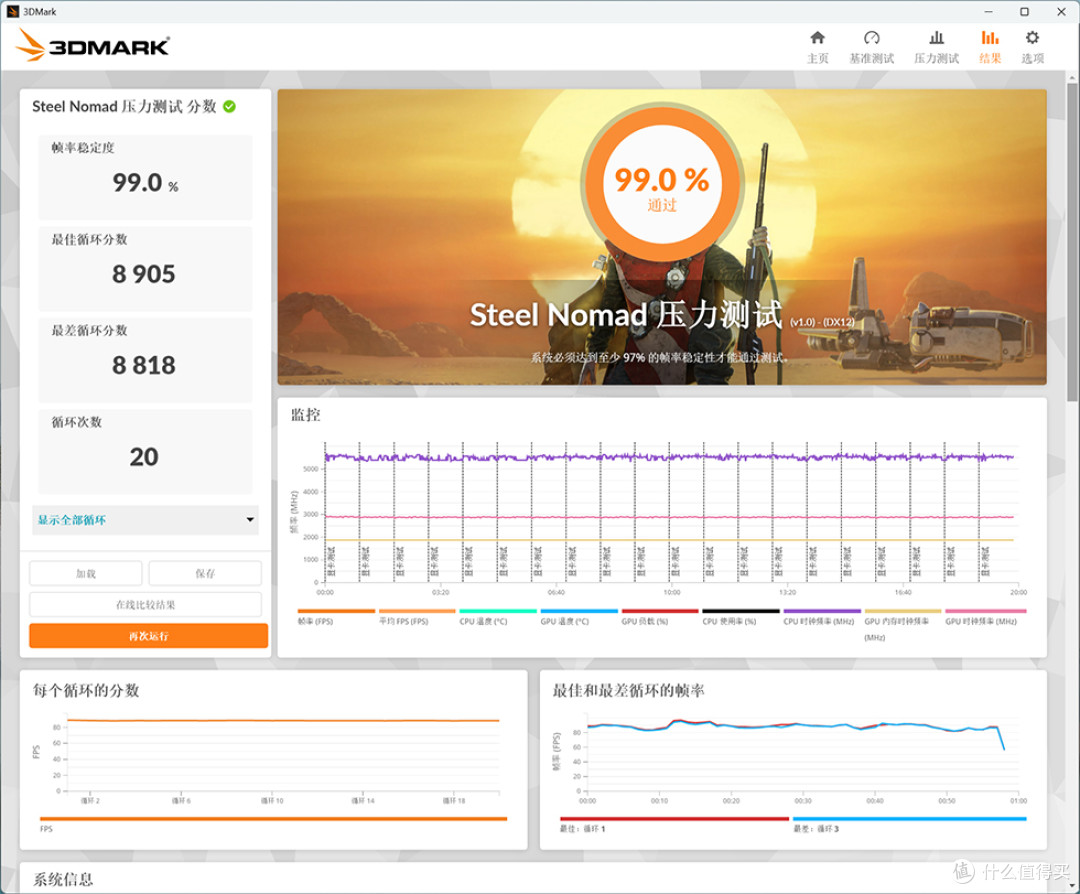

3DMARK Stell Normad 压力测试。

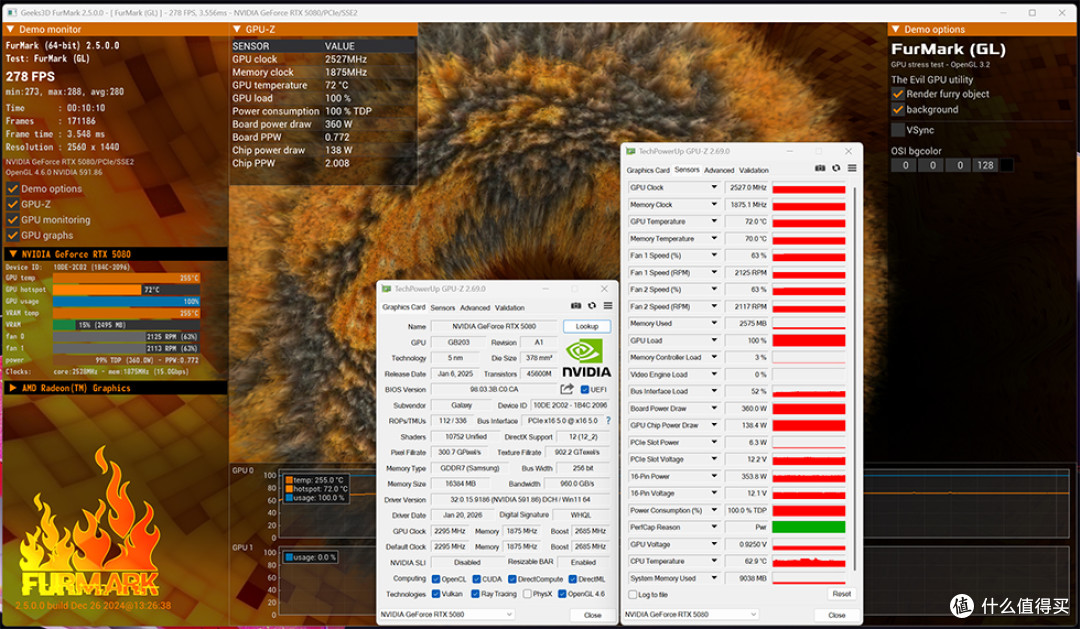

显卡 FURMARK 满载测试。
过程 10 分钟左右，核心温度 72 度，显存 70 度，显示功耗 353W 左右。

CPU 满载温度表现，AIDA64 单烤 FPU 压力测试，10 分钟左右。CPU 温度 95 左右，功耗 216W 左右。

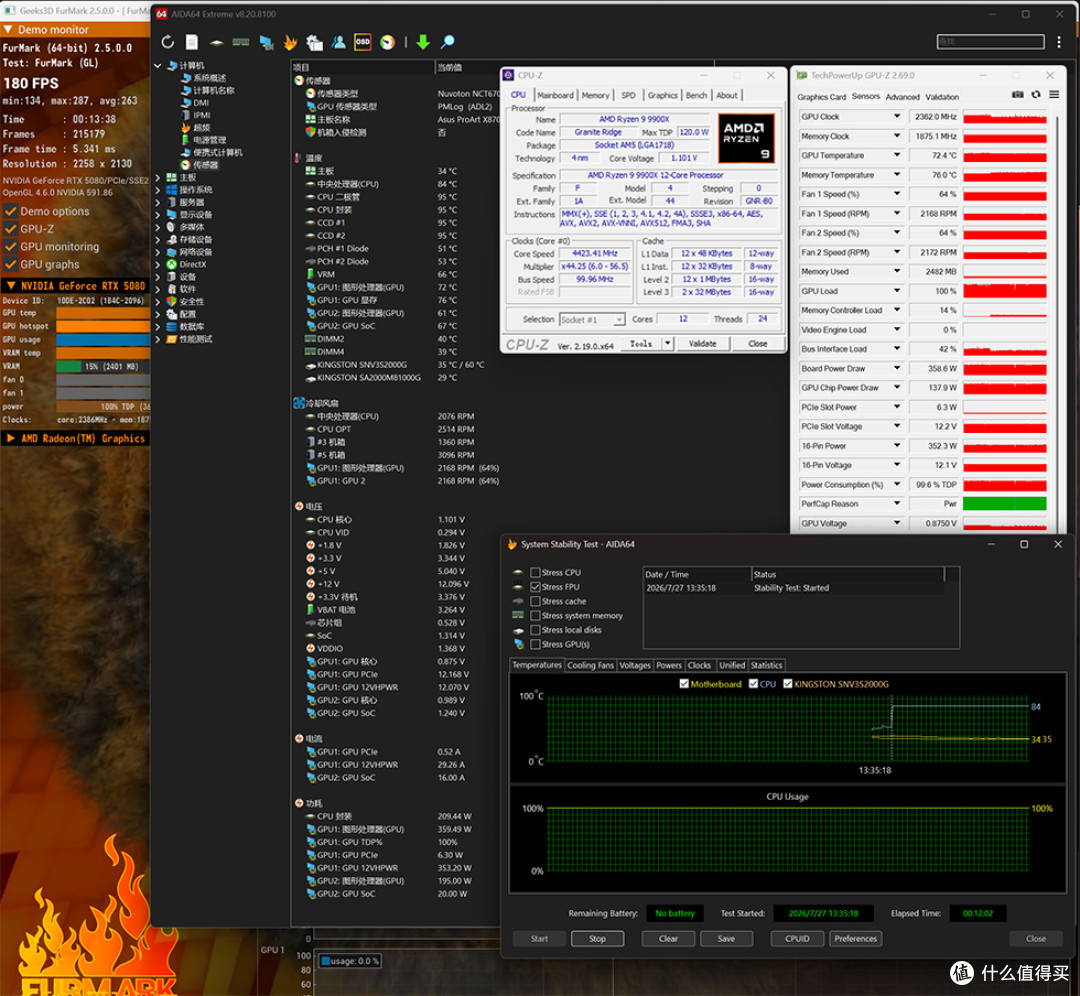

整机双烤测试，10 分钟左右。
CPU 温度 95 左右，功耗 209W 左右，显卡核心温度 72.4 度，显存 76.0 度，显示功耗 358W 左右。

那么以上就是这台机箱装机秀的全部内容了，如上仅供参考，所述仅代表个人观点，谢谢您的浏览，欢迎大家留言交流！

作者声明本文存在利益相关性，请大家尊重作者及分享的内容，友善沟通，理性决策~
