古建木构中的架梁、抱头梁、单步梁、双步梁、三步梁、老角梁、仔角梁、抹角梁、递角梁、月梁、趴梁、踩步梁,都在什么位置,有什么作用?
中国传统大木建筑以木构梁架为核心支撑体系,梁作为主要受力构件,承载着屋顶重量并向下传递至基础。梁的类型繁多,根据其在建筑中的位置、功能及形态,主要可分为架梁、步梁、转角梁及特殊梁类。了解这些构件的定义与分布,是识别古建结构的关键。
01架梁体系
架梁是古建筑木构梁架体系的核心术语,指通过木构架(梁、柱、枋等)支撑屋顶重量并传递至基础的结构形式。其命名主要依据梁身所承托檩条的数量,从三架梁至七架梁不等。
| 类型(清式) | 承托檩数 | 对应宋式称呼 | 参照标准 |
|---|---|---|---|
| 三架梁 | 3根 | 平梁 | 以檩作为参照 |
| 五架梁 | 5根 | 四椽栿 | 以椽作为参照 |
| 六架梁 | 6根 | 五椽栿 | 以椽作为参照 |
| 七架梁 | 7根 | 六椽栿 | 以椽作为参照 |
架梁分类与宋清称谓对照
02步梁与转角梁
步梁的名称源于其跨越的“步架”数量(即相邻两条桁或檩之间的水平距离),主要设置在建筑的进深方向。转角梁类则专门用于处理建筑转角处的结构支撑。
| 分类 | 构件名称 | 位置描述 | 关键特征 |
|---|---|---|---|
| 步梁 | 单步梁 | 两条檩长度的投影水平距离 | 跨越一个步架 |
| 步梁 | 双步梁 | 跨越两个步架的距离 | 长度为单步梁两倍 |
| 步梁 | 三步梁 | 跨越三个步架的距离 | 长度为单步梁三倍 |
| 步梁 | 抱头梁 | 檐柱与金柱之间 | 无斗拱建筑使用 |
| 步梁 | 桃尖梁 | 檐柱与金柱之间 | 有斗拱建筑使用 |
| 转角梁 | 老角梁 | 翼角部位,位于下层 | 搭交檐檩和金檩的斜梁 |

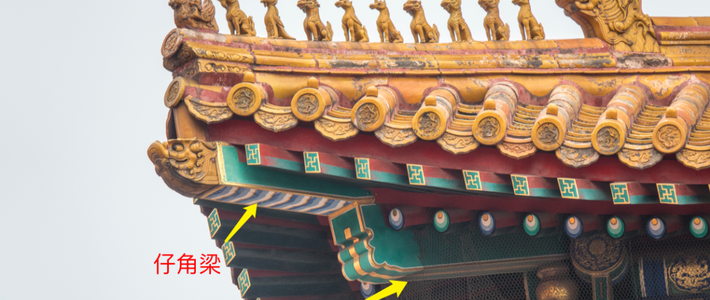

| 转角梁 | 仔角梁 | 翼角部位,位于上层 | 位于老角梁之上 |
| 转角梁 | 抹角梁 | 转角处 | 呈抹角45°布置 |
| 转角梁 | 递角梁 | 转角处 | 呈中分90°直角布置 |
步梁与转角梁类型及位置
03特殊梁类
- 月梁
梁的两端(扇)呈弧形,中段微微上拱,形状呈“新月”形式。主要功能是支撑建筑的屋顶或楼板,常见于南方建筑或做法考究的殿宇。 - 踩步金梁
清式歇山建筑中的特殊构件,位于山面。其正身似梁,两端似檩,主要作用是承托正身架梁(如五架梁或三架梁),并支撑山面檐椽的后尾。 - 趴梁
核心特征是两端扣在椽、梁或檐檩上,而非直接架设在柱头上。这种梁通过扣接方式固定,常用于辅助支撑或特定的结构连接部位。
综上所述,中国古建中的梁类构件依据位置与受力逻辑各司其职。从核心承重的架梁体系,到连接进深的步梁,再到处理转角及特殊形态的构件,共同构成了稳固的大木作结构。掌握这些构件的名称与位置,有助于系统性地解读古建筑构造逻辑。
