谁在干坏事偷偷联网？给NAS装上TapMap，IP、端口、进程一目了然

我们的NAS，或者VPS，基本都是 24 小时开着。并且除了我们主动访问文件、看电影、跑下载任务的同时，其实后台还有不少应用会一直和外部服务器通信。

例如Docker 镜像、系统服务、影音应用、备份软件……到底连接到了哪里？用了什么端口？哪些是局域网连接，哪些又跑到了公网？以威联通NAS为例，单看自带的资源监控，其实很难直观判断。

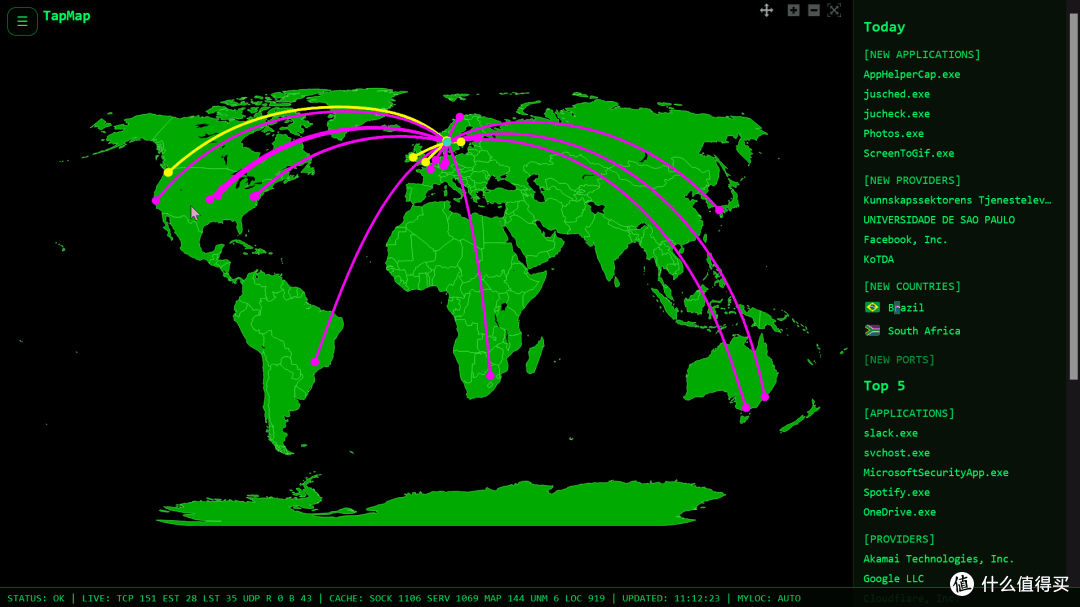

本次要介绍的 TapMap 项目就挺有意思。它可以直接读取 Linux 主机当前的网络连接，然后把远程 IP、国家、运营商、应用程序等信息画到一张世界地图上。除此之外，它还能查看开放端口、局域网服务，并记录一段时间内出现过的网络活动。

TapMap 是什么？

完整项目名：olalie/tapmap。TapMap 是一个开源的网络连接可视化项目（并非防火墙或IDS）。Linux 环境下，TapMap 主要通过psutil获取当前网络连接，再配合 GeoIP 数据库完成地理位置解析，最后使用 Dash 和 Plotly 生成交互式地图。

目前主要可以看到：

• 当前 NAS 对外建立的网络连接
• 远程服务器所在国家或地区
• 网络服务商 / ASN
• 对应应用程序信息

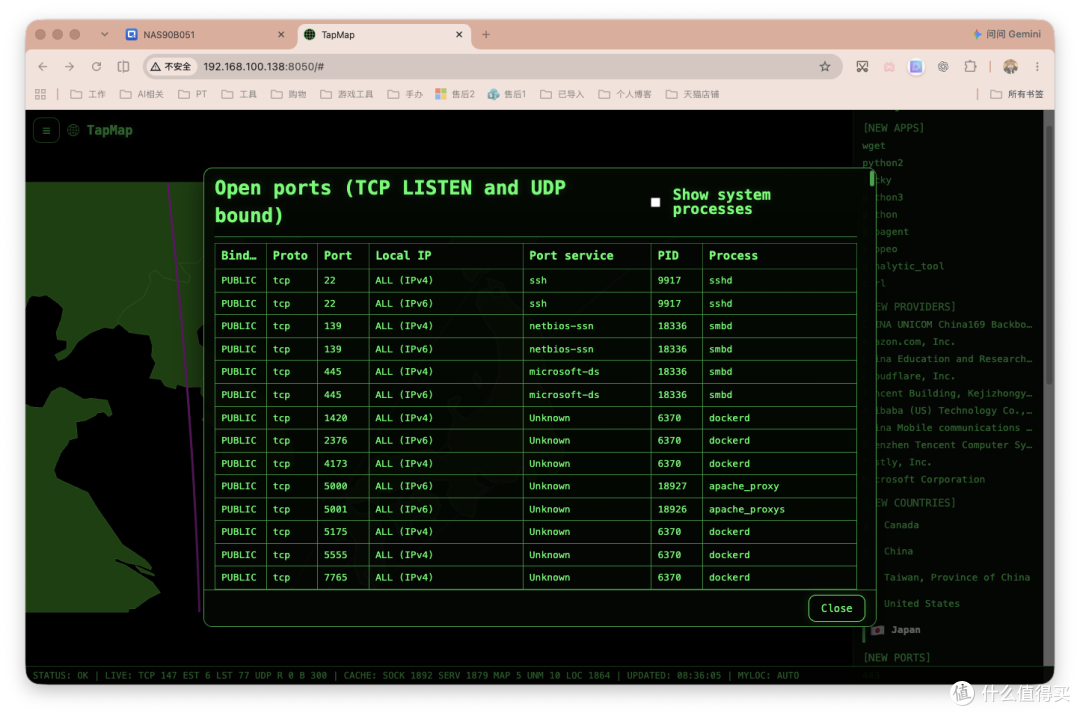

• NAS 当前开放的 TCP / UDP 端口
• LAN / LOCAL 局域网连接
• 无法定位的公网连接
• 最近出现的新连接
• 常见国家、Provider、应用和端口
• Daily Activity Report 网络活动报告

部署流程

以威联通NAS为例，通过Docker Compose的方式进行部署。


部署代码如下：

services: tapmap: image: olalie/tapmap:latest container_name: tapmap restart: unless-stopped network_mode: host pid: host cap_add: - SYS_PTRACE environment: TAPMAP_IN_DOCKER: "1" TAPMAP_PORT: "8050" TAPMAP_HOST: "0.0.0.0" TAPMAP_DATA_DIR: "/data" TAPMAP_LAUNCH_BROWSER: "false" volumes: - /share/Container/tapmap/data:/data

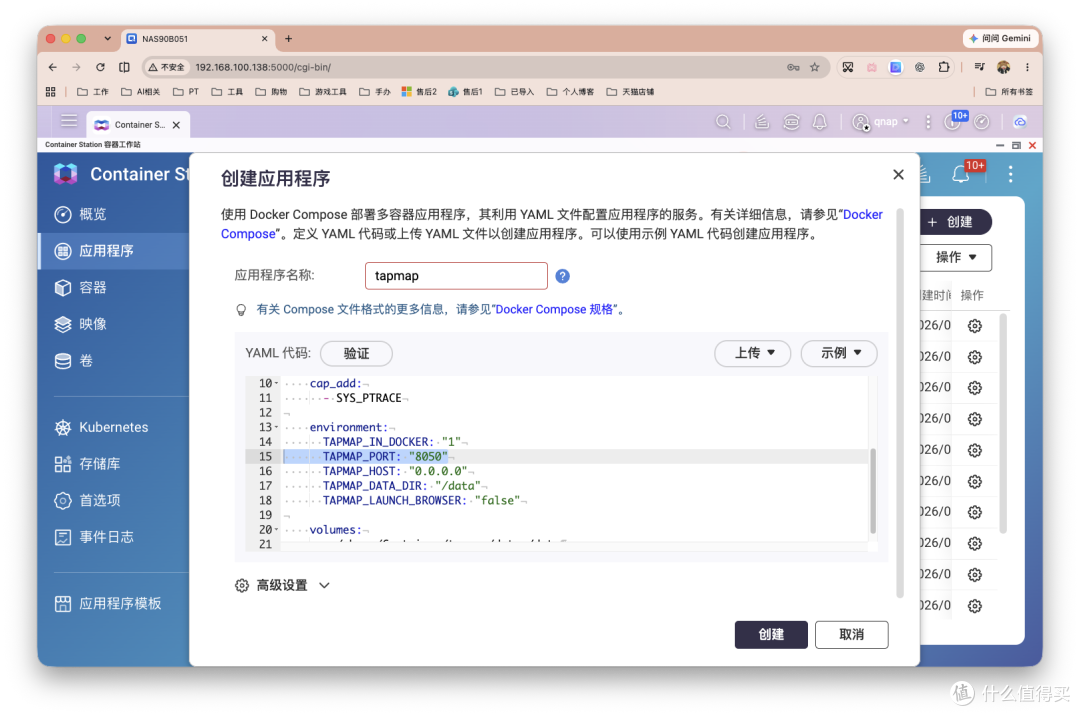

打开威联通的Container Station，创建新的应用程序。

使用介绍

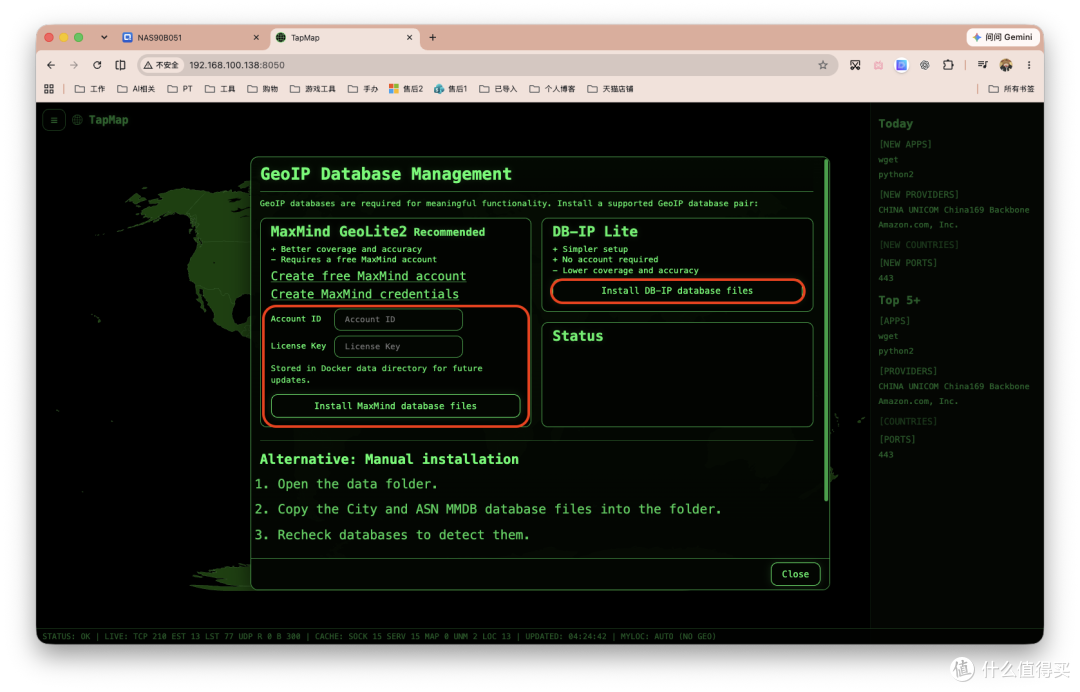

部署完毕后，浏览器输入NAS_IP:8050即可访问服务。如下图界面。直接选右边这个最省事「DB-IP Lite」：Install DB-IP database files。如果后面你想要更高的定位准确率，再换左边的 MaxMind GeoLite2。它需要注册免费 MaxMind 账号，再填入Account ID和License Key。

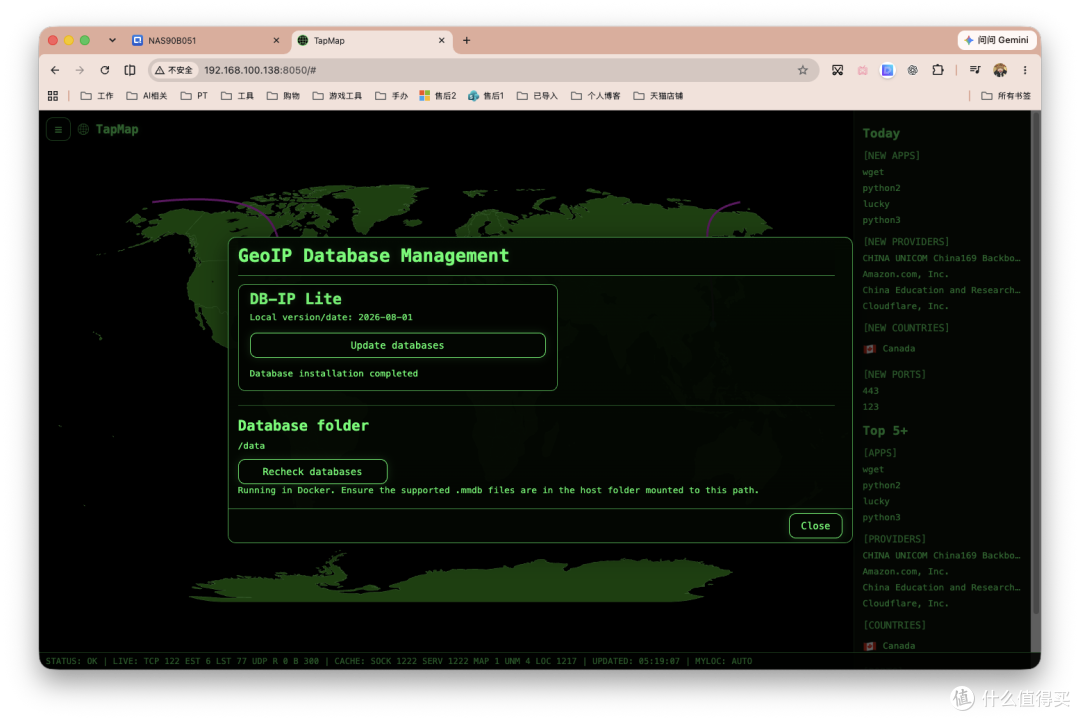

我这里直接安装的基础版，如下图为安装成功。

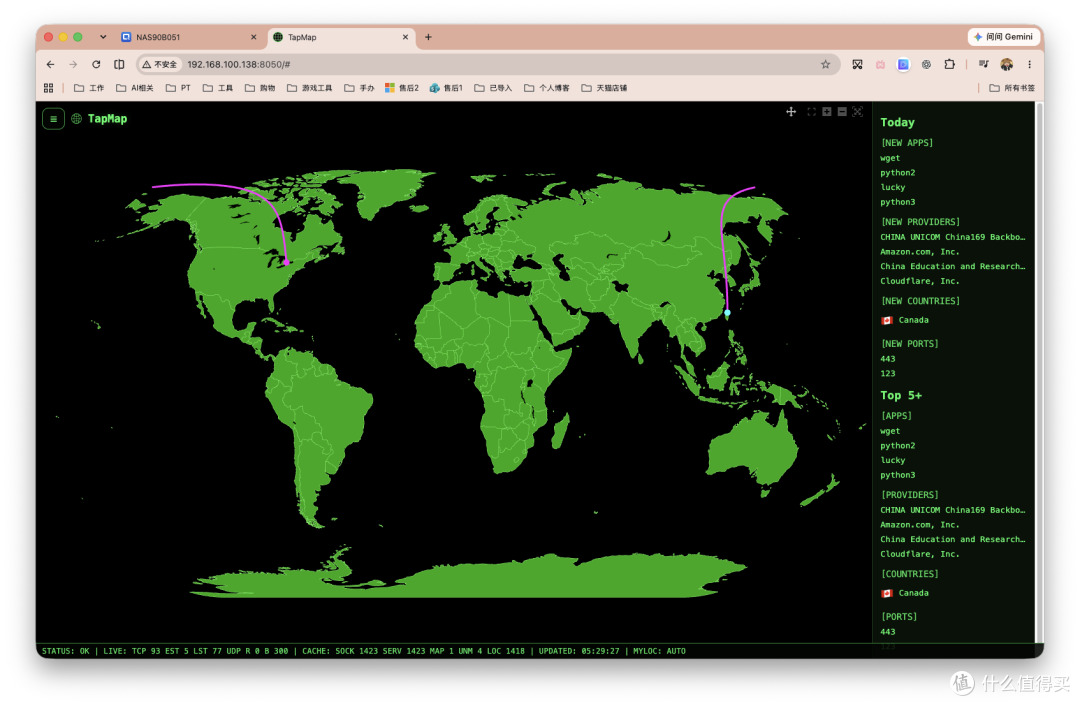

选择「Close」，便会出现网路地图，是这台 QNAP 的真实网络活动。

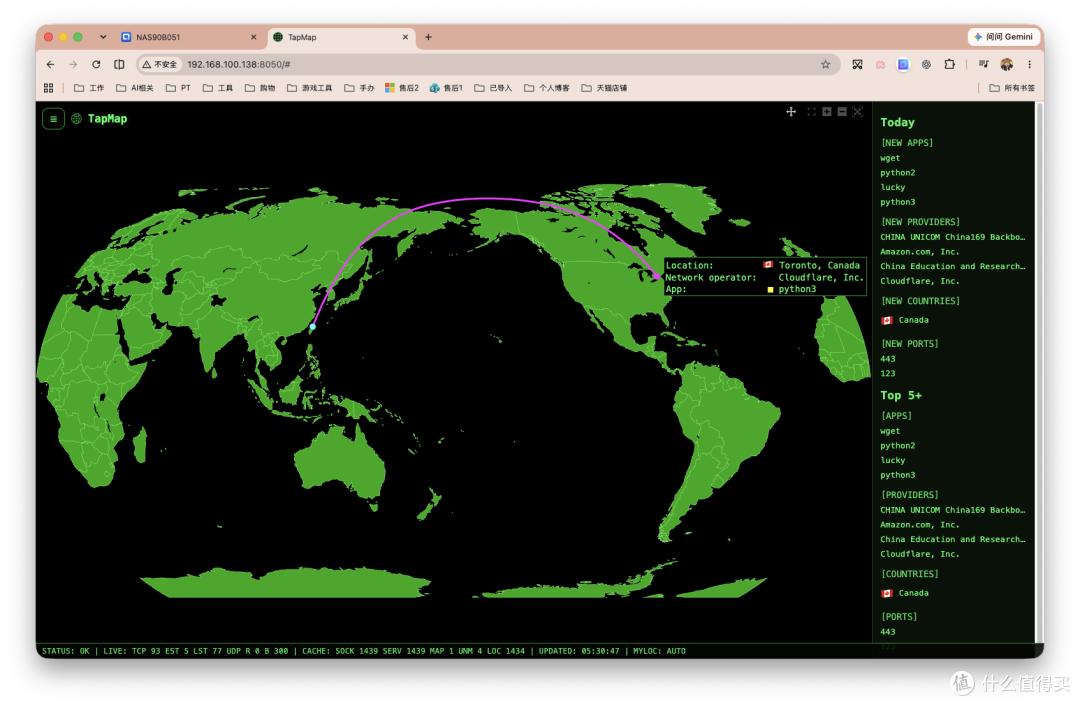

地图是可以通过鼠标拖动和转动的。鼠标悬停，即可查看使用各个网络运营商的应用程序。点击标记可查看更多应用程序详情。

关于右侧的内容：

• wget / python2 / lucky / python3：今天新识别到的进程
• China Unicom / Amazon / Cloudflare：访问到的网络服务商
• Canada：GeoIP 定位到加拿大多伦多的 Cloudflare 节点
• 443：HTTPS
• 123：NTP 时间同步
• 底部 STATUS: OK 说明运行正常。

随着时间推移，有新的记录也会显现。因为我这台NAS没有对外网开放，连接少也是正常的。

在我的海外VPS也部署了一个看看。

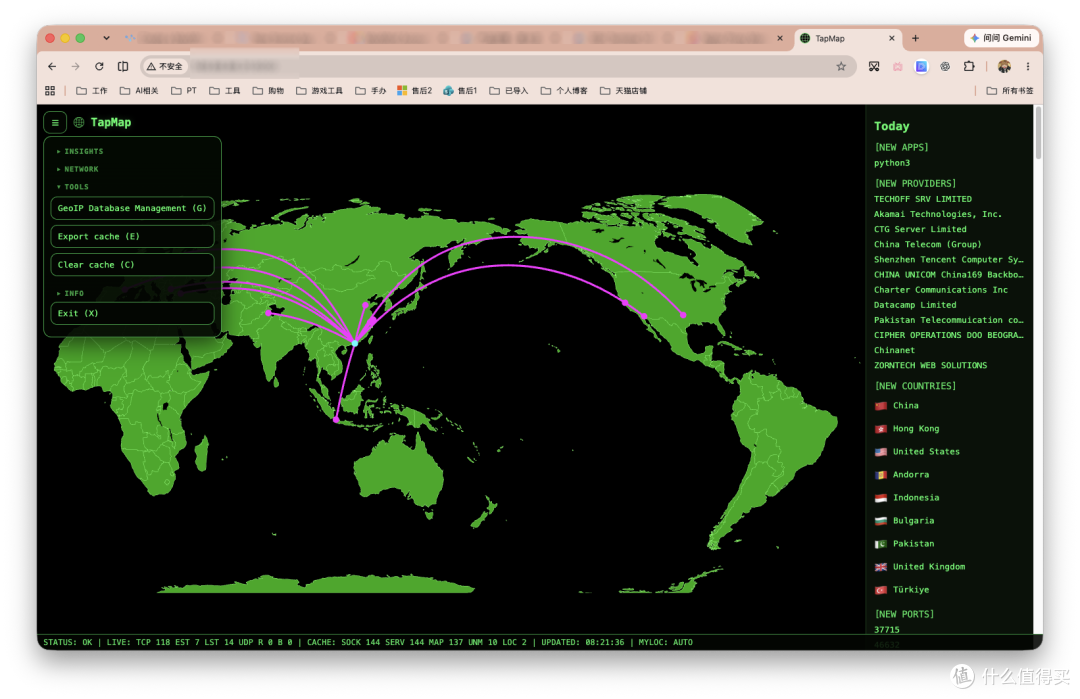

关于左上角：

• INSIGHTS：看统计和历史。看最近一段时间 NAS 的联网趋势，比如新出现的应用、国家、运营商、端口，以及哪些连接最频繁。
• NETWORK：看当前具体连接，能查远程 IP、端口、协议、进程、PID 等。你前面查 python3、某个公网节点，就是主要用这里。
• TOOLS：管理 GeoIP 数据库、重新检测数据库、缓存等。之前装 DB-IP、切 MaxMind 都是在这一类功能里。
• INFO：看 TapMap 版本、快捷键、帮助说明，平时用得很少。
