ANKER安克专为iPhone 12系列新机推出的Nano 20W PD快充充电器,凭借超小体积以及不错的颜值深得消费者的喜爱,斩获不错的销售成绩。这款产品的国行版充电头网已做过详细拆解,不过充电器还有美规版本,对标海外市场。而且我们了解到安克这两版的Nano 20W快充用料上是不一样的,下面就对美规充电器进行拆解,看看具体用料如何。

一、安克Nano美规20W PD充电器外观

拆解报告:ANKER安克Nano 20W PD快充充电器美规

包装采用经典蓝白配色,正面设计简洁,印有ANKER品牌。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

背面印有产品参数等信息。

型号:A2633

产品尺寸:28*28*30mm

重量:30g

输入:200-240V~50HZ 0.6A

输出:5V3A、9V2.22A

制造商:安克创新科技股份有限公司

拆解报告:ANKER安克Nano 20W PD快充充电器美规

充电器采用PC阻燃材质白色外壳,腰身各面磨砂,顶面亮面且微凸。充电器机身整体趋于立方体,十分小巧。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

腰身一面印有Anker品牌,输入端配备固定式美规插脚。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

输出顶面USB-C口靠侧边设计,蓝色胶芯不露铜。接口旁有蓝色闪电标识以及PowerIQ 3.0 logo,辨识度非常高。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

使用游标卡尺实测充电器机身长29.98mm。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

宽度为27.45mm。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

厚度为27.51mm。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

和苹果20W充电器大小对比,体积优势明显。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

拿在手上的直观感受,非常小巧。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

充电器净重约为30g。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

使用ChargerLAB POWER-Z KT002测得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP协议,以及QC2.0、QC3.0、PD3.0快充协议。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

此外PDO报文显示C口还具备5V3A和9V2.22A两组固定电压档位。

二、安克Nano美规20W PD充电器拆解

拆解报告:ANKER安克Nano 20W PD快充充电器美规

将输入端外壳拆开,连接导线打胶绝缘。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

充电器采用三块小板U型结构设计,输入端设有黑色绝缘隔离板。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

变压器包裹绝缘胶带,并有白色塑料壳将其与母座隔离,右侧保险丝也包裹绝缘胶带。

通过观察发现安克这款20W PD快充充电器采用开关电源宽范围输出,由协议芯片控制,通过光耦反馈输出电压的设计架构。下面就由输入端开始为大家一一介绍这款产品的用料。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

输入端一览,右侧小板上设有高压滤波电解电容和工字电感。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

主板背面一览,右侧设有一颗整流桥,左侧设有同步整流管、协议芯片以及输出VBUS开关管。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

将PCBA模块拆分开,主板输出端设有两颗固态电容,侧面小板上还设有主控芯片及其供电电容,顶部小板上设有变压器。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

延时保险丝特写,规格为2A 250V。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

共模电感特写,用于滤除EMI干扰。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

重庆平伟 ABSR210整流桥特写,电流2A,反向耐压1000V。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

重庆平伟 ABSR210 详细资料。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

高压滤波电解电容采用永铭KCX系列,这是永铭2019年推出的快充电源专用产品,其工作温度范围在-55℃~105℃,3000小时寿命,并具备抗雷击、低漏电流(低待机功耗)、高纹波电流、高频低阻抗等性能优势。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

规格为400V 22μF,尺寸为8*18,一款低内阻产品。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

另一颗也是永铭KCX系列。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

规格为400V 10μF,尺寸为8*10,同样为低内阻产品。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

工字电感特写。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

主控芯片供电电容来自艾华,规格为50V 10μF。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

充电器主控芯片采用PI INN3266C,左侧两颗Y电容串联。INN3266C内置了控制器,开关管,次级同步整流控制器,集成度高。其属于InnoSwitch3-CP家族,将初级和次级控制器以及磁感双向通信技术反馈整合到一个IC中,极大地简化了反激式电源转换器的设计和制造,特别是那些要求高效率和/或紧凑尺寸的电源转换器,并且提高了系统可靠性和稳定性。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

INN3266C详细资料信息。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

变压器特写。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

次级同步整流MOS管,丝印66940,来自AOS万代。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

两颗输出滤波固态电容采用永铭贴片型VPX系列,规格为16V 220μF,尺寸为6.3*5.8,实际高度为5.8MM-5.9MM。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性、耐开关冲击等特点。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

南芯SC2002是一款高度集成的PD DFP控制器。它符合最新的USB Type-C和PD 3.0标准,并支持最流行的高压快速充电协议(包括华为SCP和VOOC闪充),最多支持2组DPDM接口,可以单芯片支持1C1A应用,广泛应用于墙充,车充和支持USB快充的插线板

同时,南芯SC2002支持极宽操作电压范围,最大可达30V,不需要额外LDO。通过集成USB PD基带物理层(PHY)、Type-C检测、电压电流检测、10位DAC VBUS调节、10位ADC、电压基准、VBUS电压泄放路径、NMOS驱动、I2C接口和保护电路,使外部器件最小化,系统设计简单,BOM成本低,为许多应用提供了高度灵活和经济有效的解决方案。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

SC2002支持多种保护机制,包括过压保护、欠压保护、过流保护、短路保护、过温保护、DP/DM引脚过压保护、CC引脚过压保护等,有效保证了系统的稳定可靠运行。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

输出VBUS开关管采用UBIQ的QN3102M3N,耐压30V,导阻6.9mΩ。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

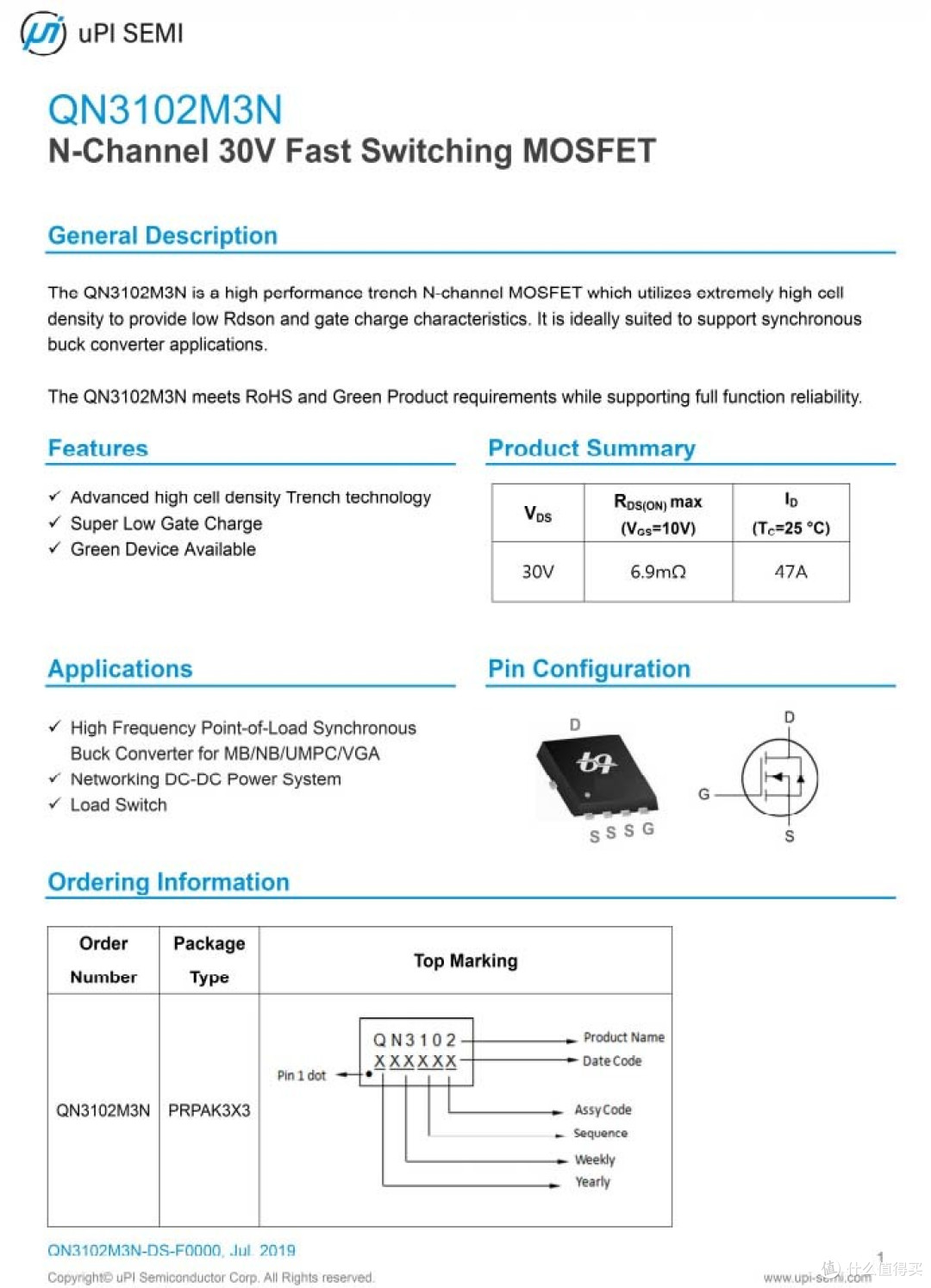

UBIQ QN3102M3N资料信息。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

USB-C母座特写,过孔焊接。

拆解报告:ANKER安克Nano 20W PD快充充电器美规

全部拆解完毕,来张全家福。

充电头网拆解总结

安克Nano 20W PD充电器美规版相比国行版,外观、体积都一样,使用插脚不同。性能上,支持QC和PD3.0通用快充协议,具备5V3A和9V2.22A两组固定电压档位,也能很好满足iPhone 12系列新机快充需求。

充电头网通过拆解了解到,美规充电器的PCBA模块采用三块PCB小板组合焊接设计,输入端设有隔离板,初次级元器件间也做了隔离处理。充电器采用PI INN3266C搭配万代同步整流管的开关电源方案,协议芯片采用南芯SC2002。此外采用永铭KCX系列电解电容和NPX系列固态电容进行输入输出滤波。整体对比下来,和国行版用料大为不同,不过也很可靠。
