拆解报告：紫米ZMI PurPods真无线蓝牙耳机

近期小米集团宣布将以 2.05 亿美元的价格收购紫米公司 50.09% 的股份，经过这次收购后，紫米从小米投资的生态链企业正式转变为小米集团旗下的全资子公司，将继续从事电源及多项IoT领域产品的研发。

在TWS真无线蓝牙耳机市场，紫米发布过两款产品，其中一款是关注度较高、支持自适应降噪和压感触控的紫米 ZMI PurPods Pro，此前我爱音频网已经为大家进行了详细拆解；今天我们再来拆解另一款保留旗舰外观、采用双动圈单元、走更高性价比路线的ZMI PurPods真无线耳机。

ZMI PurPods真无线耳机的壳体采用与Pro版本相同的镜面抛光工艺，提高品质感；耳机搭载蓝牙5.2主控芯片，支持自适应音量调节，可以自动切换至低延迟的游戏模式；耳机新采用双动圈喇叭单元提升音质，连接APP有四种音效可切换；柄式入耳设计支持双麦克通话降噪；耳机的单次续航时间长达10小时，搭配充电盒总续航有32小时，并且耳机支持15分钟充电50％，快速回血。更多细节上的差异一起来看详细的拆解吧。

一、ZMI PurPods真无线耳机 开箱

包装盒采用方形设计，正面是白底+产品渲染图，左上角是紫米的品牌Logo，左下角是产品名“ZMI PurPods真无线耳机”，Pro版本采用的是黑金配色。

包装盒背面是部分产品的参数信息。产品型号TW101ZM，充电端口USB-C，有线输入5V⎓0.5A MAX，无线连接、蓝牙5.2。制造商：江苏紫米电子技术有限公司。

包装盒一侧印刷的产品特色功能：自适应音量调节、支持快速充电、耳机持久续航10小时。

包装盒另一侧印刷的产品特色功能：同轴分频双动圈、双麦克风通话降噪、真无线立体声。

包装盒内物品，ZMI PurPods耳机和充电盒、充电线、替换耳塞和使用说明书。

可替换的两对白色硅胶耳塞，耳机上自带的是中号，共三对。用户可根据自己的耳道大小更换耳塞，以实现更舒适的佩戴效果和隔音。

充电线为USB-A to USB Type-C接口的短线。

充电盒机身采用镜面抛光工艺，比较光滑，正面是一个平面设计，右下角是快速配对按键。外观与Pro版相近，但细节处理上不同。

按键上印有紫米的品牌Logo，上方位置是充电盒的状态指示灯。Pro版本的按键有银色涂层，采用镂空设计，指示灯隐藏在按键下方，设计和制造成本更高。

充电盒背面展示，比较光滑圆润。Pro版本的盒盖通过金属合页与机身连接，普通版本的为弹簧和转轴。

USB Type-C充电接口位于充电盒底部。Pro版本的外侧有一个装饰金属圈，避免长期使用外壳磨损影响美观。

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对ZMI PurPods 真无线耳机进行有线充电测试，充电功率约为2.1W。

打开充电盒，耳机竖置在充电盒内，各朝一边。

盒盖内侧信息：环保期限10年的认证标识；产品型号TW101ZM；有线输入5V⎓0.5A MAX；额定能量2.15Wh；ZMI PurPods 真无线耳机，江苏紫米电子技术有限公司制造。

充电仓底部给耳机充电的Pogo Pin。

耳机和充电盒共重52.9克。

充电盒单重41.6克。充电盒不支持无线充电，没有金属合页，所以比Pro版本轻了不少。

左右耳机共重11.3克。

紫米 ZMI PurPods 真无线耳机 。

二、ZMI PurPods真无线耳机 充电盒拆解

经过前面的开箱，我们已经对ZMI PurPods的外观设计有了全面了解，充电盒的细节处理上与Pro版本有较多差异，下面我们将进入拆解环节，看看其内部结构设计和芯片信息。

撬开充电座舱，内部结构通过壳体上的卡扣连接，盒盖一并取下。

盒盖与机身通过转轴连接，弹簧增加反馈。

按键和指示灯位置的结构设计。指示灯位置有导光柱。

充电盒内部结构固定在一个黑色塑料中框内。

充电盒内部结构背面展示，充电接口和中框两侧均有螺丝固定。

充电盒内部结构底面展示。

电池上有检测电池温度的热敏电阻。

卸下螺丝，分离壳体和内部结构。

充电座舱壳体内侧展示，耳机音腔位置有两颗磁铁吸附固定耳机，盒盖开启处机身两侧各有一颗磁铁吸附盒盖。

拆下电池固定支架，露出主板。

充电盒正面中框的结构展示。按键和指示灯位置有一圈缓冲泡棉。

充电盒内部电路一侧展示。

充电盒内部电路另一侧展示。主板电路集中在一侧。

固定电池的塑料框架特写，电池使用双面胶固定，该框架同时可以加固充电接口。

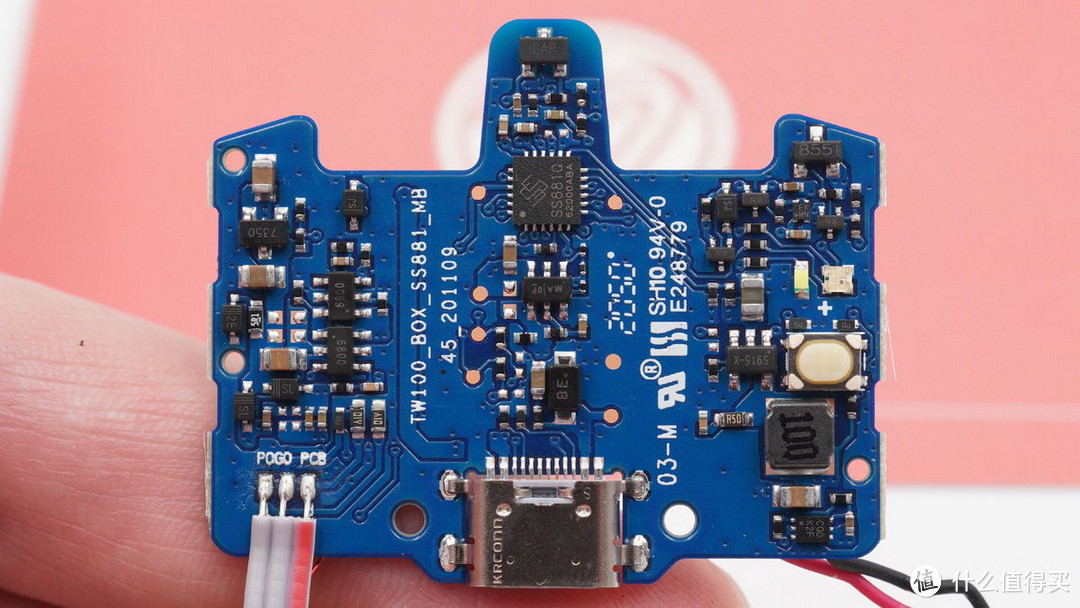

主板一侧电路展示，电路布局清晰。左下角是给耳机充电的PCB连接的焊点。

主板另一侧电路展示。左下角是电池导线焊点，有白胶加固；右下角是电池热敏电阻的焊点。

丝印ICAP的霍尔元件，在盒盖开启处位置。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

充电盒通过USB Type-C接口输入电源，充电接口的供应商是KRCONN深圳市精睿兴业科技有限公司。

钰泰半导体 ETA7014 耐压36V的高侧过压保护芯片，保护电压可由分压电阻编程。

据我爱音频网拆解了解到，目前已有包括漫步者、万魔、小米、紫米、realme、百度、摩托罗拉、JVC、杰士、松下、JBL等知名品牌的音频产品大量采用了钰泰半导体的电源管理芯片。

昇生微电子SS881Q，内置充电管理的8051内核MCU，用于耳机充电盒内部电池充放电及充电盒整机控制，采用QFN封装节省空间。

我爱音频网拆解了解到，目前已有1More万魔、233621、Anker、realme、漫步者、紫米、FIIL、Skullcandy、联想、努比亚、飞利浦等品牌的产品都大量采用了昇生微电子的TWS充电盒MCU芯片。

Sinhmicro昇生微电子 SS881X系列 详细资料。

丝印S915-X的升压IC，将充电盒内部电池输出升压，为耳机充电。

丝印6800的双MOS管，用于耳机充电控制。

丝印7350的稳压IC。

丝印EKMN的稳压IC。

丝印CQ0 K2F的一体化锂电保护IC。

充电盒采用的软包电池来自GreatPower鹏辉能源，额定电压3.7V，充电限制电压4.2V，额定容量500mAh，能量1.85Wh。

导线连接电池正负极，主板上有保护IC。

微动按键特写。

两颗LED指示灯，使用泡棉间隔，避免漏光。

Pogo Pin所在的小板，通过导线连接至主板。

给耳机充电的镀金Pogo Pin特写。

三、ZMI PurPods 耳机部分拆解

下面继续来拆解ZMI PurPods的耳机部分，其外观与Pro版非常相近，虽不支持主动降噪，但同样采用了蓝牙5.2的主控芯片，EQsmart自适应技术可以自动调节耳机音量、自动切换至低延迟的游戏模式，此外ZMI PurPods还采用了同轴分频双动圈喇叭的声学设计，内部结构如何继续来看。

ZMI PurPods耳机为柄状入耳式设计，线条流畅有棱角，几处开孔起到较好的点缀作用。

圆形开孔是通话降噪麦克风的拾音孔，下面位置是耳机柄的触控区域，ZMI PurPods不支持压感触控。

耳机顶部的泄压孔，平衡耳机内外气压。

耳机柄底部的充电触点和通话麦克风拾音孔。

出音嘴位置的泄压/调音孔。

出音嘴处有细密防尘网阻止异物进入。

沿合模线拆开耳机腔体。

耳机柄内有一条FPC连接前腔的元器件。

FPC连接器位置使用大量胶水加固。

电池倾斜放置，可以看到扬声器单元的一小部分。

固定电池和PCB的黑色塑料件，FPC接缝处有大量白胶密封。

断开连接器，看到PCB上有扬声器单元导线和电池导线正负极的焊点，耳机主板和电池扬声器通过排线与连接器连接，便于检测与组装。

PCB与一元硬币的尺寸对比。

丝印CPF K24的一体化锂电保护IC。

小板另一侧的连接器和接线焊点。

前腔内有一个白色塑料支架固定电池。

取出电池，看到扬声器单元。

扣式电池与一元硬币的尺寸对比。

电池信息，编码09084447983，额定容量48mAh，能量0.178Wh。

电池另一侧与扬声器单元接触位置，有一层屏蔽贴片。电池有L/R左右之分，二维码是认证标签。

扣式电池的供应商是亿纬锂能，型号ICB1154，直径11mm，厚度5.4mm，额定电压3.7V，支持2C快充。

我爱音频网拆解了解到，目前已有三星、小鸟、Buttons、紫米、嘿喽、绿联等品牌的TWS耳机大量采用亿纬锂能的扣式电池。

固定电池的支架特写。

电容式入耳检测箔片的位置，与紫米ZMI PurPods Pro对比覆盖面积变小了。

扬声器单元使用大量红色胶水密封。小板上有负责分频的电容，导线焊点处有黑色胶水加固。

加热后取出扬声器单元。

同轴分频双动圈喇叭特写，振膜外侧有金属罩保护。从紫米官方的介绍来看，尺寸较小的动圈单元主要负责高频，后面尺寸较大的动圈单元主要负责中低频。

同轴分频双动圈喇叭最宽处直径约9.18mm。

继续来拆解耳机柄部分，取出黑色的塑料中框。

LDS天线集成在黑色壳体上，用于蓝牙信号的传输。

清理掉一部分白色的封胶。

从耳机柄底部抽出主板。

用于触控感应的箔片，较为细长，覆盖了耳机柄三分之二的区域。

耳机柄底部有一个橡胶块，固定支撑底部的通话麦克风和充电触点。

耳机柄内部结构展示。

耳机柄内部电路展示，通话麦克风、充电触点和触控感应箔片通过FPC和BTB连接器与主板相连。

耳机柄内部电路另一侧展示，通话降噪麦克风和连接前腔的FPC也通过BTB连接器与主板相连。

条形主板与一元硬币的尺寸对比。

主板一侧电路展示。

主板另外一侧电路展示。

ZMI PurPods真无线耳机的主控芯片是AIROHA络达 AB1562M，支持蓝牙5.2规范，具有超低功耗、稳定蓝牙连接及Passthrough功能，并且提供了新一代三麦克风降噪技术，搭配Airoha降噪算法，能明显的降低风噪，提高通话质量。

据我爱音频网拆解了解到，市面上包括索尼、华米科技、万魔、realme、FIIL、漫步者、缤特力、逸鸥等品牌的蓝牙耳机均大量采用了络达方案。

连接蓝牙天线的金属弹片。

丝印T516的触摸/入耳检测芯片。

丝印EL As的稳压芯片。

电容式触控感应箔片特写。

负责耳机充电的Pogo Pin。

镭雕9037 3931的MEMS硅麦，定向拾取人嘴方向的声音。

另一降噪麦克风所在的FPC。

镭雕9004 1530的MEMS硅麦，拾取环境音用于通话降噪。

拆解全家福。

我爱音频网总结

ZMI PurPods真无线耳机和充电盒均采用镜面抛光工艺，线条和曲面相结合，有自己的品牌特色，看起来比较有品质感。其外观延续了自家旗舰产品ZMI PurPods Pro的风格，但由于产品定位和成本等原因，细节处理和功能上两者有一定差别，文中已具体指出。

内部电路方面，ZMI PurPods的充电盒通过精睿兴业的USB Type-C接口输入电源，钰泰ETA7014提供输入过压保护，昇生微电子SS881Q负责电池充放电及充电盒整机控制；软包电池来自鹏辉能源，容量500mAh。

耳机部分，ZMI PurPods的主控芯片是络达 AB1562M，支持蓝牙5.2，内置紫米EQsmart自适应技术，可以自动调节耳机音量、自动切换至低延迟的游戏模式；耳机新采用同轴分频双动圈喇叭单元，一个负责高频、一个负责中低频，丰富声音层次；耳机采用双麦通话降噪方案，入耳检测和触控均为电容式方案；扣式电池来自亿纬锂能，容量48mAh，结合络达芯片的低功耗，单次续航时间可达10小时，还支持快充。

整体来看，ZMI PurPods真无线耳机从外观到结构设计和用料都比较好，功能上也比较有特色，在同价位里是小米正代产品的强劲对手。
