5块钱,轻松搞定键线分离!

21-09-27

创作立场声明:为了帮助各位值友们以最低成本和难度实现键线分离,而写的一片实操文章。

购买原因

自己的键盘购买了五年了,天生不带键线分离,然而有时候需要暂时拿开,没有这个功能实在是不方便,也因此在找到了非常简单且低价的方法。

原材料

5块钱,轻松搞定键线分离!

自用有线键盘一把

5块钱,轻松搞定键线分离!

键线分离专用线

实现过程

首先当然是把键盘拆开,大部分键盘基本都是把背后的螺丝拧开,然后撬开卡扣即可,这一步就不详细说了,如果想知道自己键盘如何拆开的,可以百度自己键盘型号+拆解,基本上都会有答案。

5块钱,轻松搞定键线分离!

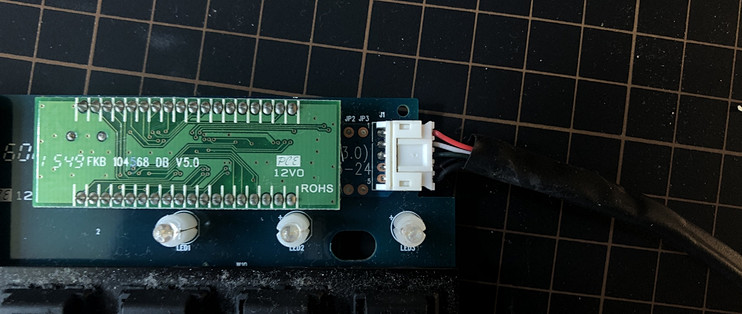

这就是我键盘拆开的样子。

5块钱,轻松搞定键线分离!

在右上角可以看到主板是通过大5p与usb连接的,而我们要做的也很简单,换线即可。

5块钱,轻松搞定键线分离!

把新线换上。

5块钱,轻松搞定键线分离!

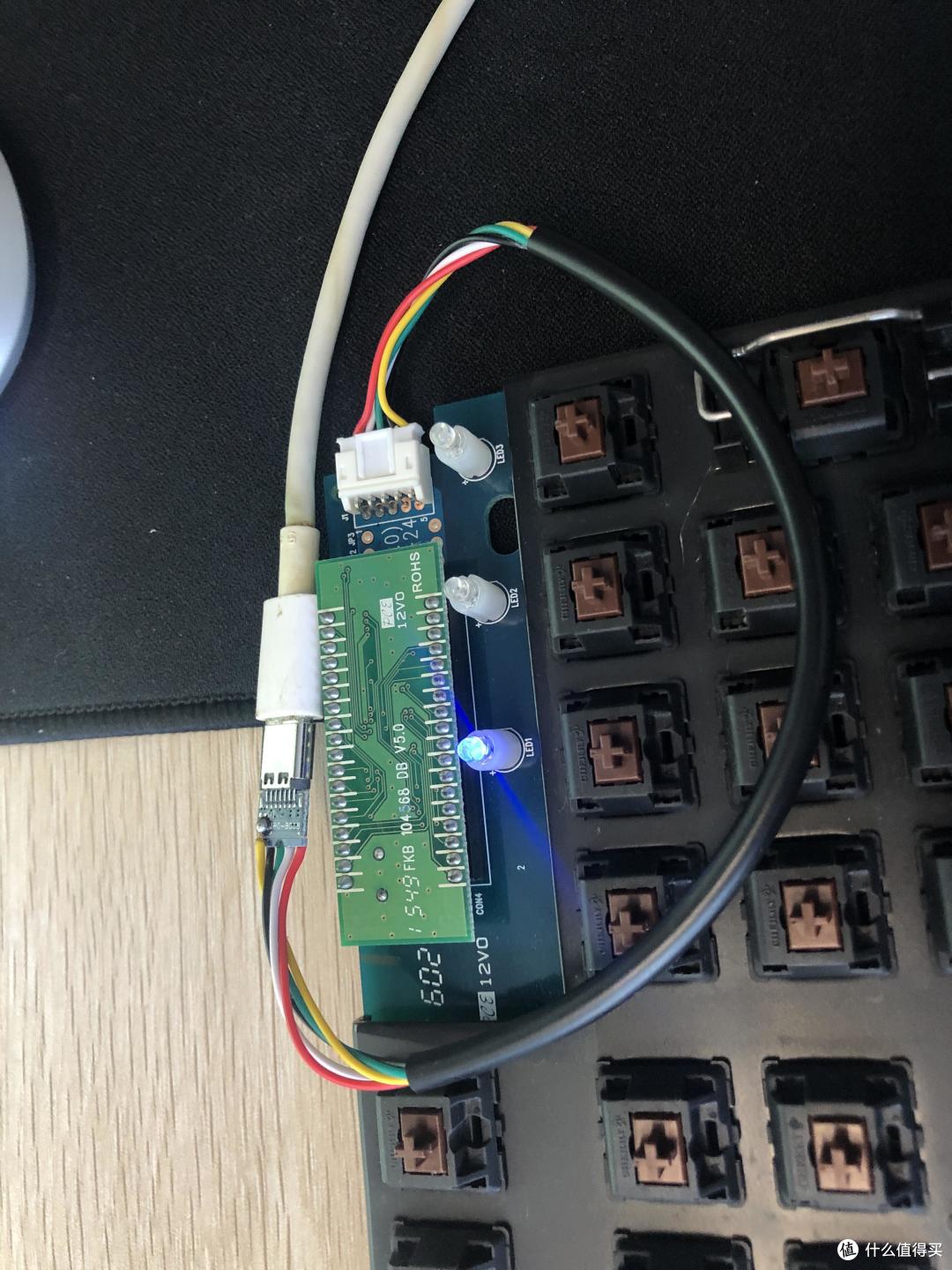

然后先不急着装,另一头与USB线连接测试,是否点亮。

可以看到我这里是成功点亮了。

5块钱,轻松搞定键线分离!

百度测试一下是否每个键都可以正常识别。

识别通过的话(如图),就代表改装成功了。

接下来就是将线装上去。

5块钱,轻松搞定键线分离!

由于出口原本是为了线的宽度而设计的,这里直接放typec是放不下的,因此有两种方案,一种是将外壳用锉刀或者其他方法拓宽,坏处是会损坏外壳,虽然不影响本体刚性,但是需要相关工具。一种就是向我这样,让线穿过,整个头都放在外面,简单方便,唯一的变化就是键盘会多出来一个小尾巴。

5块钱,轻松搞定键线分离!

实际效果如图。

5块钱,轻松搞定键线分离!

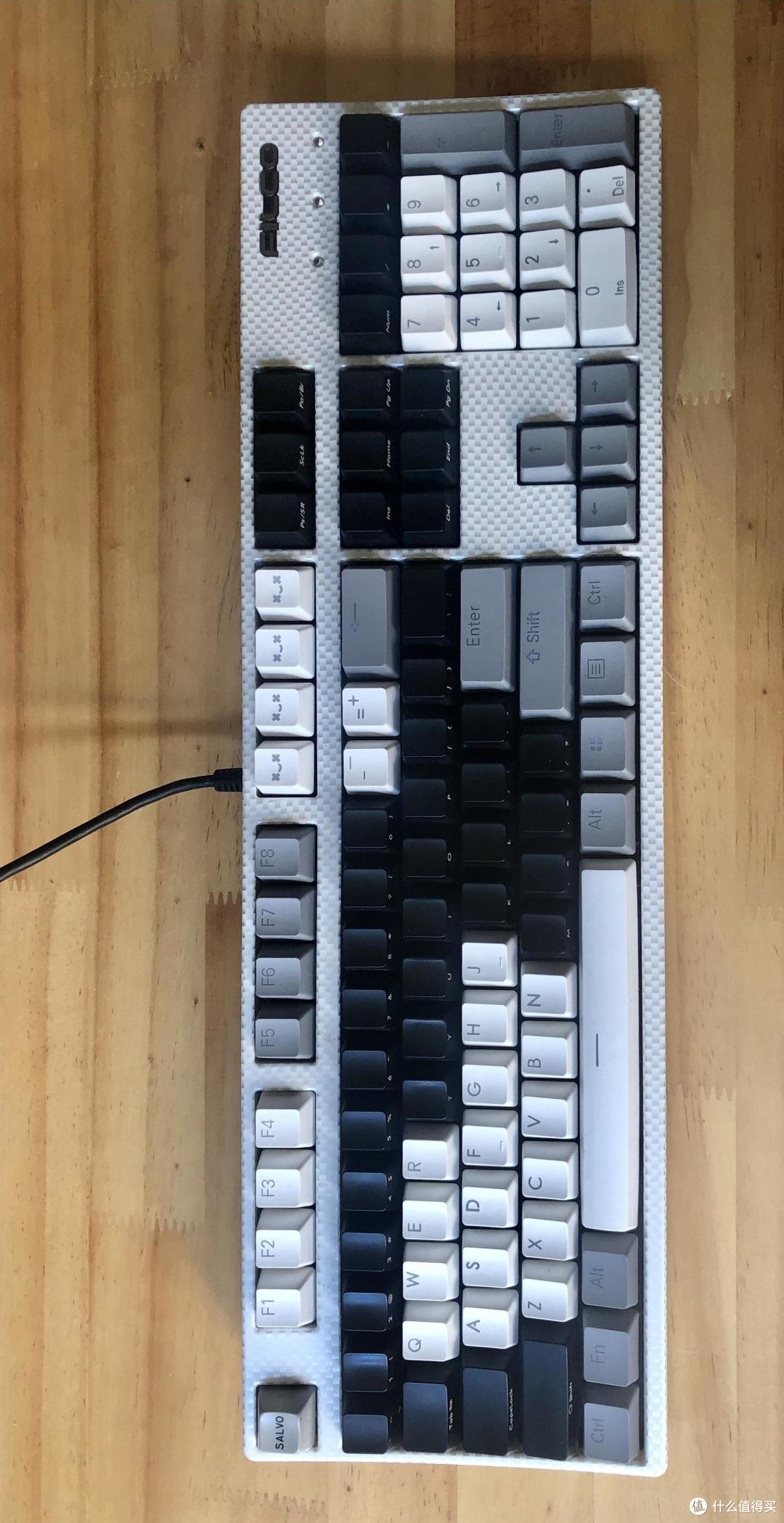

组装完成后成品图。

可以看到大F多了一个小尾巴5块钱,轻松搞定键线分离! 。

总结

该方案的优点是能够快速实现键线分离,且价格低廉,实现难度不高,不需要自己焊接啥的。

不过也来说一下唯二的难点。

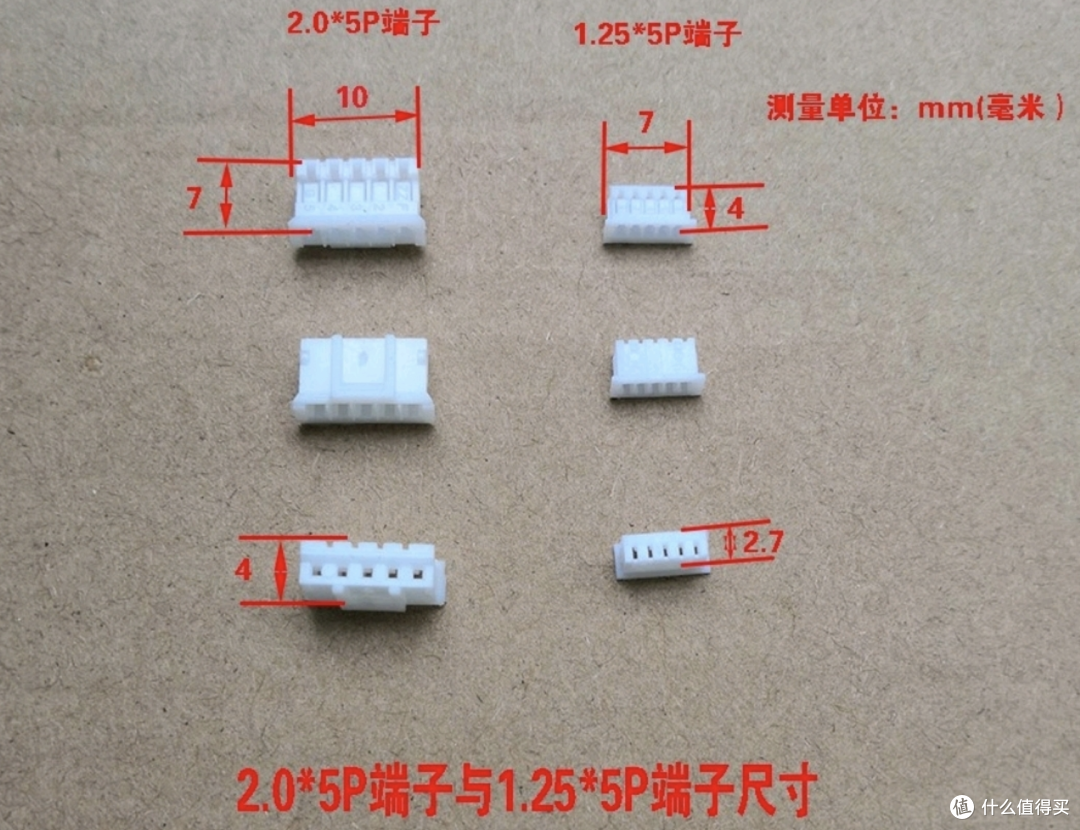

首先是要清楚自己的键盘是什么接口,常用的有这些。

5块钱,轻松搞定键线分离!

比如说我的就是最常见的5p接口。

其次是要搞清楚线序。

5块钱,轻松搞定键线分离!

一般来说常用的是:红VCC,白数据-,绿数据+,黑GND,黄屏蔽线。如果自己线序不对一般可以让卖家帮你改。

当然也可以自己改,并不难。

5块钱,轻松搞定键线分离!

5块钱,轻松搞定键线分离!

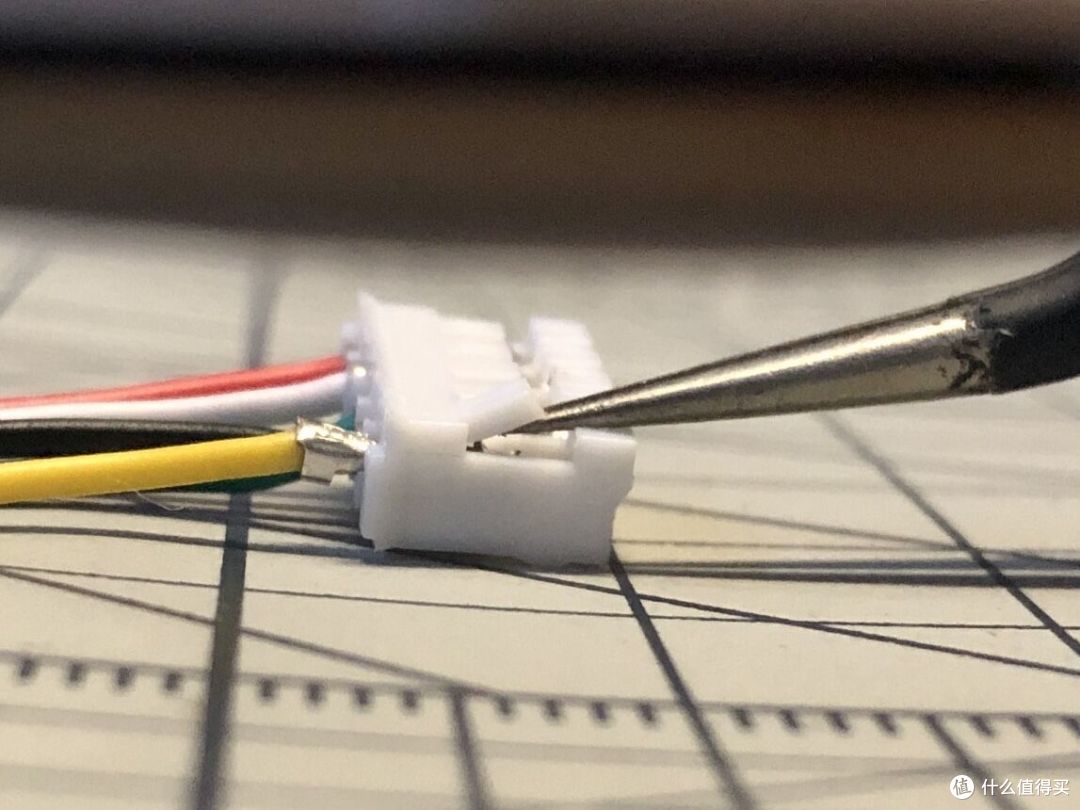

实际方法如上,只要把对应线上面的那一小块白色用 一根牙签5块钱,轻松搞定键线分离! ,将其挑起来,然后对应的线就可以拔出来了。
