一位超频玩家成功为技嘉RTX 5090显卡添加了第二个12V-2×6供电接口，实现了负载均衡设计。这一改装不仅展示了硬件DIY的无限可能，更为极限超频爱好者提供了新的思路，让原本单接口供电的显卡获得了更稳定的功率分配方案。
智能速览
技嘉RTX 5090 PCB预留第二供电接口焊盘
成功添加第二个12V-2×6供电接口
600W总功率下实现61.5%:38.5%功率分配
1521W极限测试维持6:4分流比例
改装后供电系统工作稳定可靠
精华内容
当高端显卡的供电设计成为性能瓶颈时，硬件发烧友们总能找到突破常规的解决方案。这次RTX 5090的双供电改装，正是这种创新精神的完美体现。
改装背景

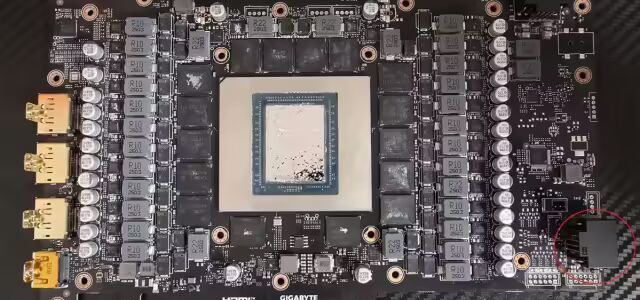

现有的RTX 5090显卡均仅配备1组12V-2×6供电接口，但部分型号的PCB上还预留了第二组供电接口的焊盘。这种设计为后续升级改造提供了可能性，也体现了厂商在产品规划时的前瞻性考虑。
对于追求极限性能的超频玩家而言，单接口供电在高负载时可能成为制约因素。通过充分利用预留焊盘，可以显著提升显卡的供电稳定性和超频潜力。
实施过程
超频玩家sugi0lover在朋友的帮助下，为一张采用分体式水冷的技嘉RTX 5090添加了第二个12V-2×6供电接口。改装过程需要在PCB上精细焊接，要求极高的手工技术和电路知识。
新添加的接口能够正常发挥作用，与原有的12V-2×6接口实现了负载均衡。这种改装不仅提升了供电能力，更重要的是实现了功率的智能分配，避免了单接口过载的风险。
测试数据
实测结果显示，在不同总负载下两个接口承载的功耗比例都大致保持在61.5%对38.5%的水平。在600W总功率下，第一接口承担369W（61.5%），第二接口承担231W（38.5%）。
在1521W总功率的极限测试中，第一接口承担936W（约61.54%），第二接口承担585W（约38.46%）。数据表明，无论负载高低，6:4的功率分配比例都保持稳定，验证了改装方案的有效性。
技术意义
这次改装的成功证明了充分利用PCB预留设计的可行性。对于DIY爱好者来说，这不仅是一次技术实践，更是硬件定制化的重要突破。
双供电设计在高负载场景下能够提供更稳定的电力供应，对于追求极致性能的玩家具有重要价值。同时，这种改装方案也为其他显卡的供电升级提供了参考思路。
