在新能源高压系统中，预充电路是一道关键的防线。它能有效防止上电瞬间产生的巨大冲击电流，从而保护主接触器、电容等核心元件免受损坏，确保整个系统的安全稳定运行。理解预充的原理，对于把握高压电安全至关重要。
智能速览
直接闭合主继电器会产生上千安培的瞬时电流。
巨大电流会烧蚀主接触器触点，造成粘连或失效。
高压负载端的X电容在未充电时等效电阻极小。
预充旨在等待主继电器前后端电压接近相等时再闭合。
系统断电后会主动放电，2秒内将电容电压降至60V以下。
精华内容
高压上电看似简单，实则暗藏风险。预充电路的存在，正是为了化解这一潜在危机，它是保障高压系统安全的第一道屏障。
瞬时冲击之危

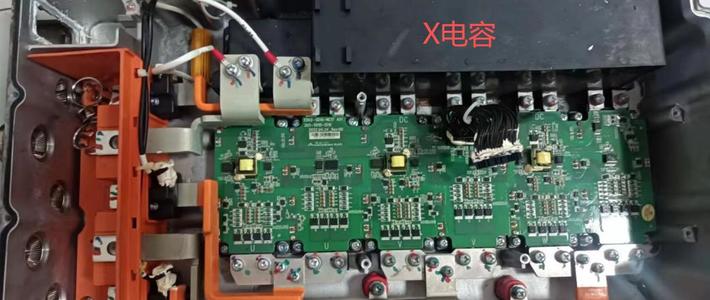

新能源电池包的电压通常在300V至800V之间，属于高压范畴。当系统未上电时，电机控制器等高压用电器输入端的大容量母线电容（X电容）是“空的”，其等效电阻（ESR）极小，几乎等同于短路状态。在这种条件下，如果直接闭合主接触器，会瞬间形成巨大电流，峰值可达上千安培，对电路造成剧烈冲击。
器件损毁之痛
巨大的冲击电流会带来两个严重后果。首先是烧蚀主接触器触点，闭合瞬间触点间拉出的高强度电弧会熔化金属表面，多次操作后将导致触点粘连或接触电阻增大，最终完全失效，构成严重安全隐患。其次，长期的电流冲击会缩短电容寿命，甚至损坏其他精密电子元件。
预充工作之道
为避免上述风险，必须引入预充环节。在闭合主继电器前，先通过预充电路对高压母线电容进行充电。充电过程使用较小电流，逐步提升电容电压。只有当主继电器两端的电压差足够小，即后端电压达到前端电压的95%以上时，才允许闭合主继电器，从而实现平稳、安全的高压上电。
断电后的保护
预充保护贯穿了高压系统管理的始终。在整车下高压电后，为防止电容残余电压造成危险，系统会启动主动放电程序。MCU会利用电机绕组作为放电负载，按规定在2秒内将X电容的电压下降至60V的安全直流电压以下。若主动放电失败，系统会记录并上报相应的故障代码。
预充电路不仅是解决瞬时电流冲击的技术方案，更是对系统安全与可靠性的深刻考量。从上电到断电，它贯穿了高压系统管理的始终，是新能源汽车安全设计中不可或缺的一环。未来，随着高压技术的发展，预充策略又将如何演进？
